BRUKSANVISNING GE 900 Plus METABO

120 V = Ström med 120 V

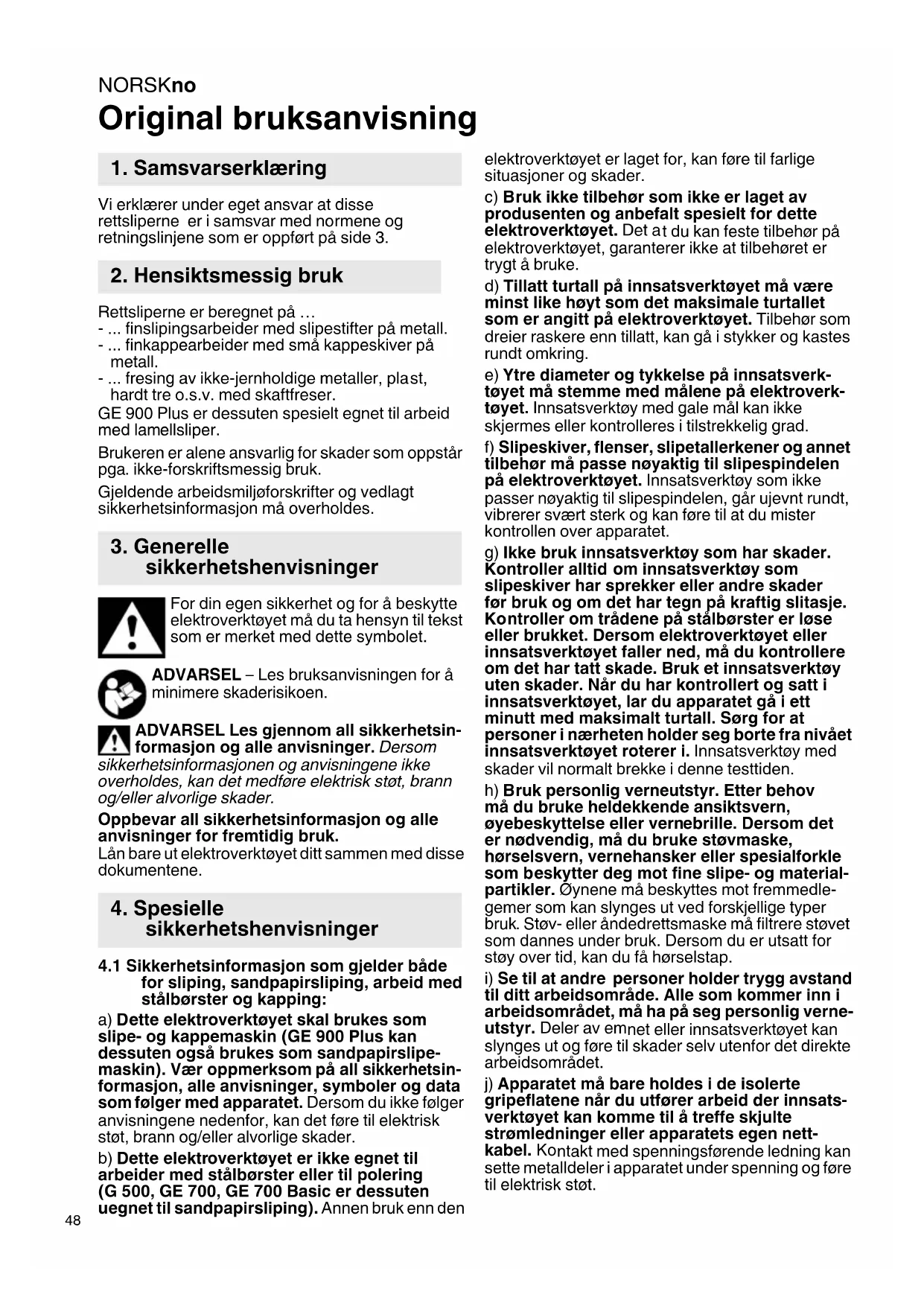

Original bruksanvisning

1. Samsvarserklæring

Vi erklærer under eget ansvar at disse rettsliperne er i samsvar med normene og retningslinjene som er oppført på side 3.

2. Hensiktsmessig bruk

Rettsliperne er beregnet på … - ... finslipingsarbeider med slipestifter på metall. - ... finkappearbeider med små kappeskiver på metall. - ... fresing av ikke-jernholdige metaller, pla st, hardt tre o.s.v. med skaftfreser. GE 900 Plus er dessuten spesielt egnet til arbeid med lam ellsliper. Brukeren er alene ansvarlig for skader som oppstår pga . ikke-forskriftsmessig bruk. Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon må overholdes.

sikkerhetshenvisninger For din egen sikkerhet og for å beskytte elektroverktøyet må du ta hensyn til tekst som er merket med dette symbolet. ADVARSEL – Les bruksanvisningen for å minimere skaderisikoen. ADVARSEL Les gjennom all sikkerhetsin- formasjon og alle anvisninger. Dersom sikkerhetsinformasjonen og anvisningene ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige skader. Oppbevar all sikkerhetsinformasjon o g alle anvisninger for fremtidig bruk. Lån bare ut elektroverktøyet ditt sammen med disse dokumentene.

4.1 Sikkerhetsinformasjon som gjelder både

for sliping, sandpapirsliping, arbeid med stålbørster og kapping: a) D ette elektroverktøyet skal brukes som slipe- og kappemaskin (GE 900 Plus kan dessuten også brukes som sandpapirslipe- maskin). Vær oppmerksom på all sikkerhets in- formasjon, alle anvisninger, symboler og data som følger med apparatet. Dersom du ikke følger anvisningene nedenfor, kan det føre til elektrisk støt, brann og/eller alvorlige skader. b) Dette elektr overktøyet er ikke egnet til arbeider med stålbørster eller til polering (G 500, GE 700, GE 700 Basic er dessuten

egnet til sandpapirsliping). Annen bruk enn den elektroverktøyet er laget for, kan føre til farlige situasjoner og skader. c) B ruk ikke tilbehør som ikke er laget av produsenten og anbefalt spesielt for dette elektroverktøyet. Det a t du kan feste tilbehør på elektroverktøyet, garanterer ikke at tilbehøret er trygt å bruke. d) Tillatt turtall på innsatsverktøyet må være minst like hø yt som det maksimale turtallet som er angitt på elektroverktøyet. Tilbehør som dreier raskere enn tillatt, kan gå i stykker og kastes rundt omkring. e) Ytr e diameter og tykkelse på innsatsverk- tøyet må stemme med måle ne på elektroverk- tøyet. Innsatsverktøy med gale mål kan ikke skjermes eller kontrolleres i tilstrekkelig grad. f) Slipesk iver, flenser, slipetallerkener og annet tilbehør må passe nøyaktig til slipespindelen på elektroverktøyet. Innsatsverktøy som ikke passer nøyaktig til slipespindelen, går ujevnt rundt, vibrerer svært sterk og kan føre til at du mister kontrollen over apparatet. g) Ikke bruk innsatsverktøy som har skader. Kontroller alltid om innsatsverktøy som slipeskiver har sprekker eller andre skader før bruk og om det har tegn på kraftig slitasje.

ntroller om trådene på stålbørster er løse eller brukket. Dersom elektroverktøyet eller innsatsverktøyet faller ned, må du kontrollere om det har tatt skade. Bruk et innsatsverktøy uten skader. Når du har kontrollert og satt i innsatsverktøyet, lar du apparatet gå i ett minutt med maksimalt turtall. Sørg for at personer i nærheten holder seg borte fra nivået innsatsverktøyet roterer i. Innsatsverktøy med skader vil normalt brekke i denne testtiden. h) B ruk personlig verneutstyr. Etter behov må du bruke heldekkende ansiktsvern, øyebeskyttelse eller vern ebrille. Dersom det er nødvendig, må du bruke støvmaske, hørselsvern, vernehansker eller spesialforkle som b eskytter deg mot fine slipe- og material- partikler. Øynene må beskyttes mot fremmedle- gemer som kan slynges ut ved forskjellige typer bruk . Støv- eller åndedrettsmaske må filtrere støvet som dannes under bruk. Dersom du er utsatt for støy over tid, kan du få hørselstap.

personer holder trygg avstand til ditt arbeidsområde. Alle som kommer inn i arbeidsområdet, må ha på seg personlig verne- utstyr. Deler av em net eller innsatsverktøyet kan slynges ut og føre til skader selv utenfor det direkte arbeidsområdet. j) Apparat et må bare holdes i de isolerte gripeflatene når du utfører arbeid der innsats- verktøyet kan komme til å treffe skjulte strømledninger eller apparatets egen nett- kabel. Ko ntakt med spenningsførende ledning kan sette metalldeler i apparatet under spenning og føre til elektrisk støt.NORSK no

k) Hold nettkabelen borte fra innsatsverktøy som roterer. Dersom du mister kontrollen over apparatet, kan nettkabelen kuttes eller sette seg fast, og din egen hånd eller arm kan komme i kontakt med roterende innsatsverktøy.

I) Legg aldri fra deg elektroverktøyet før

innsatsverktøyet har stanset helt opp. Et innsatsverktøy som roterer, kan komme i kontakt med underlaget. Da kan du miste kontrollen over elektroverktøyet. m) Ikke la elektroverktøyet gå mens du bærer det. Dersom klærne dine skulle komme i kontakt med et innsatsverktøy som roterer, kan de sette seg fast og innsatsverktøyet kan bore seg inn i kroppen din. n) Rengjør ventilasjonsåpningene på elektro- verktøyet regelmessig. Motorviften trekker støv inn i motorhuset. En sterk ansamling av støv kan føre til elektriske risikosituasjoner. o) Ikke bruk elektroverktøyet i nærheten av brennbare materialer. Slike materialer kan antennes av gnister. p) Ikke bruk innsatsverktøy som krever flytende kjølemiddel. Bruk av vann og andre flytende kjølemidler kan føre til elektrisk støt.

4.2 Rekyl og sikkerhetsinformasjon:

Rekyl er en plutselig reaksjon som skyldes at innsatsverktøyet henger fast eller blir blokkert, f.eks. slipeskiver, slipetallerkener, stålbørster osv. Fastklemming eller blokkering fører til brå stopp av det roterende innsatsverktøyet. Elektroverktøyet går da raskt og ukontrollert mot innsatsverktøyets dreieretning på blokkeringsstedet. Dersom f.eks. en slipeskive fester seg eler blok- keres i emnet, kan kanten på slipeskiven som går inn i emnet, bli sittende fast. Da kan slipeskiven løsne eller det kan oppstå rekyl. Slipeskiven beveger seg da i retning av brukeren eller bort fra ham, alt etter hvilken rotasjonsretning slipeskiven har på blokkeringsstedet. Slipeskiven kan også komme til å brekke. Rekyl er følgen av feil eller ukyndig bruk av elektro- verktøyet. Rekyl kan forhindres hvis du følger slike egnede forsiktighetstiltak som beskrevet nedenfor. a) Hold elektroverktøyet godt fast og still kroppen og armene i en posisjon som gjør at du kan ta opp rekylkreftene. Bruk alltid støtte- håndtaket dersom det fins. Da har du best kontroll over rekylkrefter og reaksjonsmoment ved høyt turtall. Ved å følge egnede sikkerhets- tiltak kan brukeren ha kontroll over rekyl- og reaksjonskreftene. b) Ikke plasser hendene i nærheten av innsats- verktøy som roterer. Innsatsverktøyet kan bevege seg over hånden ved rekyl. c) Unngå å plassere kroppen i det området der elektroverktøyet vil bevege seg ved rekyl. Rekyl driver elektroverktøyet i motsatt retning av slipeskivens dreieretning på blokkeringsstedet d) Arbeid særlig forsiktig på områder med hjørner, skarpe kanter osv. Unngå at innsats- verktøyet blir kastet tilbake fra emnet eller setter seg fast. Det roterende innsatsverktøyet har en tendens til å sette seg fast i hjørner, på skarpe kanter og når det kastes tilbake. Det fører til tap av kontroll eller rekyl. e) Ikke bruk sagblad med kjede eller tenner. Slikt innsatsverktøy fører ofte til rekyl eller tap av kontrollen over elektroverktøyet.

4.3 Særlig sikkerhetsinformasjon som

gjelder for sliping og kapping: a) Bruk bare slipelegemer som er tillatt for ditt elektroverktøy, samt vernedeksel som er laget for slipelegemene du bruker. Slipelegemer som ikke er laget for elektroverktøyet, kan ikke skjermes i tilstrekkelig grad, og er derfor ikke trygge i bruk. b) Slipelegemene skal bare brukes i henhold til anbefalingene. F.eks.: Slip aldri med sideflaten på en kappeskive. Kappeskiver er laget for å fjerne materiale med kanten av skiven. Krefter som virker fra siden på slike slipelegemer, kan ødelegge dem. c) Bruk alltid spennflenser med riktig størrelse og form til slipeskivene du benytter. En egnet flens støtter slipeskiven og reduserer faren for at slipeskiven skal brekke. Det kan være forskjell

på flenser for kappeskiver og flenser for andre slipe- skiver. d) Ikke bruk slitte slipeskiver som er laget for større elektroverktøy. Slipeskiver for større elektroverktøy er ikke laget for de høye turtallene som mindre elektroverktøy har. Derfor kan de brekke.

4.4 Annen særlig sikkerhetsinformasjon

i forbindelse med kapping: a) Unngå at kappeskiven blir blokkert. Bruk ikke for mye makt. Ikke lag for dype kutt. Over

belastning av kappeskiven gjør at den har lettere for å sette seg fast eller blokkeres. Dermed økes faren for rekyl eller brudd på slipelegemet. b) Hold avstand fra området foran og bak den roterende kappeskiven. Hvis du beveger kappe- skiven fra deg på emnet, kan elektroverktøyet med den roterende skiven bli kastet rett på deg dersom det oppstår rekyl. c) Slå av apparatet dersom kappeskiven setter seg fast eller når du tar en pause i arbeidet. Hold apparatet rolig helt til skiven er stanset helt. Prøv aldri å trekke kappeskiven ut av snittet mens den fremdeles roterer. Da kan det oppstå rekyl. Finn ut av årsaken til fastklem

mingen. Fjern feilårsaken. d) Ikke slå på elektroverktøyet igjen mens det befinner seg i emnet. Vent til kappeskiven har oppnådd fullt turtall før du forsiktig fortsetter med snittet. Ellers kan skiven sette seg fast i

overflaten, sprette ut av emnet eller det kan oppstå rekyl. e) Fest plater eller større emner, slik at risikoen for rekyl som skyldes at kappeskiven setter seg fast, reduseres. Store emner kan bøye seg på grunn av sin egen vekt. Emnet må støttes på begge sider av skiven. Det må både støttes i nærheten av kappesnittet og på kanten .NORSKno

f) Vær særlig forsiktig når du lager "lomme- snitt" i vegg eller andre steder uten innsyn.

appeskiven kan føre til rekyl hvis den skjærer i gass- eller vannrør, elektriske ledninger eller andre gjenstander.

Bruk elastiske mellomlag som leveres sammen

ed slipemidlene når det er påkrevet. Følg angivelsene fra produs enten av verktøy og tilbehør! Beskytt skivene mot fett og støt! Slipemiddel må oppbevares og håndteres nøyaktig

kal ikke utsettes for trykk fra siden. Emnet må ligge godt mot underlaget og sikres mot at det sklir, for eksempel ved hjelp av en tvinge. Store emner må støttes tilstrekkelig opp. Spindellåsen (6) må bare aktiveres når motoren står stille. (GE 700, GE 900 Plus) Ikke ta på roterende verktøy! Sp on o.l. må kun fjernes når maskinen er stoppet. Sørg for at slipemiddelet er plassert og festet riktig før bruk . La verktøyet gå på tomgang i 30 sekunder på et sikkert sted og stans umiddelbart dersom det oppstår betydelige vibrasjoner eller dersom det oppstår andre problemer. I slike tilfeller må du kontrollere maskinen for å finne årsaken til problemet. Sørg for at det ikke oppstår fare på grunn av gnister, f. eks. ved at disse treffer brukeren eller andre personer eller antenner brennbare stoffer. Farlige områder må beskyttes med tungt antennelige tepper. I brannfarlige områder må det finnes egnede slukningsmidler i nærheten. Støv fra materialer som blyholdig maling, noen tresorter, minera ler og metall kan være helseskadelig. Å ta på eller puste inn støv kan fremkalle allergiske reaksjoner og/elle r sykdommer i luftveiene hos personer som oppholder seg i nærheten. Bestemte typer støv, som støv fra eik og bøk, regnes som kreftfremkallende, særlig i forbindelse med tilsetningsstoffer som brukes i trevarebransjen (kromat, trebeskyttelsesmiddel). Asbestholdige materialer skal bare håndteres av fagfolk. - Om mulig må du bruke støvavsug. - Sørg for at det er god ventilasjon på arbeids- plassen. - Det anbefales å bruke åndedrettsmaske med filte rklasse P2. Følg forskriftene som gjelder i ditt land for materialene du skal arbeide med. Materialer som avgir helsefarli g støv eller damper (f. eks. asbest) må ikke bearbeides. Sørg for at lufteåpningene er fr i ved arbeid i støvfylte omgivelser. Dersom det er nødvendig å fjerne støv, må du først koble elektroverktøyet fra strømnettet (bruk ikke-metalliske gjenstander) og unngå å skade innvendige deler. Skadde eller vibrerende verktøy eller verktøy som

kke er runde, må ikke brukes.

avhengig av utstyret

Kontroller før bruk at nettspenningen og nettfrekvensen på typeskiltet stemmer overens med strømnettets spesifikasjoner.

Skaftdiameteren på verktøyet må svare nøyaktig til spennhylsens (1) boring! Det finnes spennhylser med flere ulike

7.2 Innsetting av verktøy

Trekk nettstøpselet ut av stikkontakten! Bruk bare verktøy som passer til tomgangsturtallet på din maskin! Se Tekniske data Skaftdiameteren på verktøyet må svare nøyaktig til spennhylsens (1) boring! For slipestifter må den maksimale skaftlengden l

som er oppgitt av produsenten, ikke overskrides!

Sett inn verktøyet med hele skaftlengden i spennhylsen (1). Hold igjen på spindelen. (For G 500, GE 700 Basic:

GE 700 og GE 900 Plus: ved å trykke ned spindellåsen (6)) Trekk til spennhylsemutteren (2) med 19 mm- fastnøkkelen. Hvis det ikke er satt inn noe verktøy i spennhylsen, må spennhylsen ikke trekkes til med fastnø kkelen, men bare skrus til for hånd!

Slå maskinen på før du fører innsatsverktøyet mot emnet. Unngå utilsiktet start av maskinen: Slå alltid av maskinen når støpselet blir trukket ut av

ontakten eller ved strømbrudd. Ved permanentkobling fortsetter maskinen å gå selv om den blir revet ut av hånden. Hold derfo r alltid maskinen med begge hender i de to håndtakene. Stå med god balanse og arbeid konsentrert. Innkobling: Skyv skyvebryteren (3) forover. Vipp den nedover til den smekker på plass der som du ønsker kontinuerlig innkobling. Utkobling: Trykk på bakerte del av skyvebryteren (3) og slipp opp.

7.4 Innstilling av turtall (avhengig av utstyret)

Sliping: Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slik at overflaten på emnet ikke blir for varm. Kapping: Under kapping må du alltid arbeide mot dreieretningen (se tegning). Ellers er det risiko for maskinen kan hoppe ukontrollert ut av snittet. Arbeid med moderat fremføringshastighet som passer til materialet som skal bearbeides. Ikke tipp til siden, ikke trykk, ikke pendle. Sandpapirsliping: Legg moderat press på maskinen og beveg den frem og tilbake over flaten, slik at overflaten på emnet ikke blir for varm.

8 mm = 6.31946 B Spennbukk 6.27354 til å spenne fast ved arbeid

Følg nasjonale forskrifter for miljøvennlig kassering og resirkulering av gamle maskiner, emballasjer og tilbehør. Kun for EU-land: Elektroverktøyene skal ikke kastes i husholdningsavfallet. I henhold til EU-direktiv 2002/96/EF om kasserte elek- triske og elektroniske produkter og direktivets implemen tering i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Forklaring til opplysningene på s. 3 . Med forbehold om endringer med sikte på teknisk forbedring. S=Spindellås for enk elt verktøyskifte n = Tomgangsturtall (høyeste turtall)

120 V = Strøm ved 120 V

maks. = Maks. slipeskivediameter d = Spennhylsens boring m = Vekt uten nettkabel Totalverdi for vibrasjon (vektors um i tre retninger) fastsatt iht. EN 60745:

h, SG = Svingningsemisjonsverdi (sliping av flater)

h,SG = Usikkerhet (vibrasjon) Vibrasjonsnivået som er oppgitt i disse anvisnin- gene er målt iht. normerte målemetoder i EN 60745

g kan brukes til sammenligning av forskjellige elek- troverktøy. Det målte vibrasjonsnivået er også egnet til en foreløpig vurdering av vibrasjons- belastningen. Det oppgitte vibrasjonsnivået gjelder for hov ed- bruksområdene for elektroverktøyet. Hvis elektro- verktøyet brukes til andre formål, med annet innsatsverktøy eller uten tilstrekkelig vedlikehold, kan det forekomme avvik i vibrasjonsnivået. Dette kan øke belastningen betraktelig i løpet av totalt arbeidstidsrom. En nøyaktig vurdering av vibrasjonsbelastningen får

an bare hvis også den tiden maskinen er avslått eller på, men ikke i bruk, regnes med. Dette kan redusere vibrasjonsbelastningen betraktelig i løpet av totalt arbeidstidsrom. Innfør ekstra sikkerhetstiltak som skal beskytteNORSKno

brukeren mot virkninger av vibrasjon, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, tiltak som sikrer at brukeren er varm på hendene, organisering av arbeidsgangen. Typiske A-veide lydnivåer:

pA/WA = Usikkerhet (lydnivå) Under arbeid kan lydnivået overskride 80 dB(A). Bruk hørselsvern! Måleverdier iht. EN 60745. Maskin i beskyttelsesklasse II ~ Vekselstrøm Angitte tekniske data kan vari ere i henhold til de til enhver tid gjeldende normer.DANSK da

w.metabo.com eller i hovedkataloget.

120 V = Strøm ved 120 V
