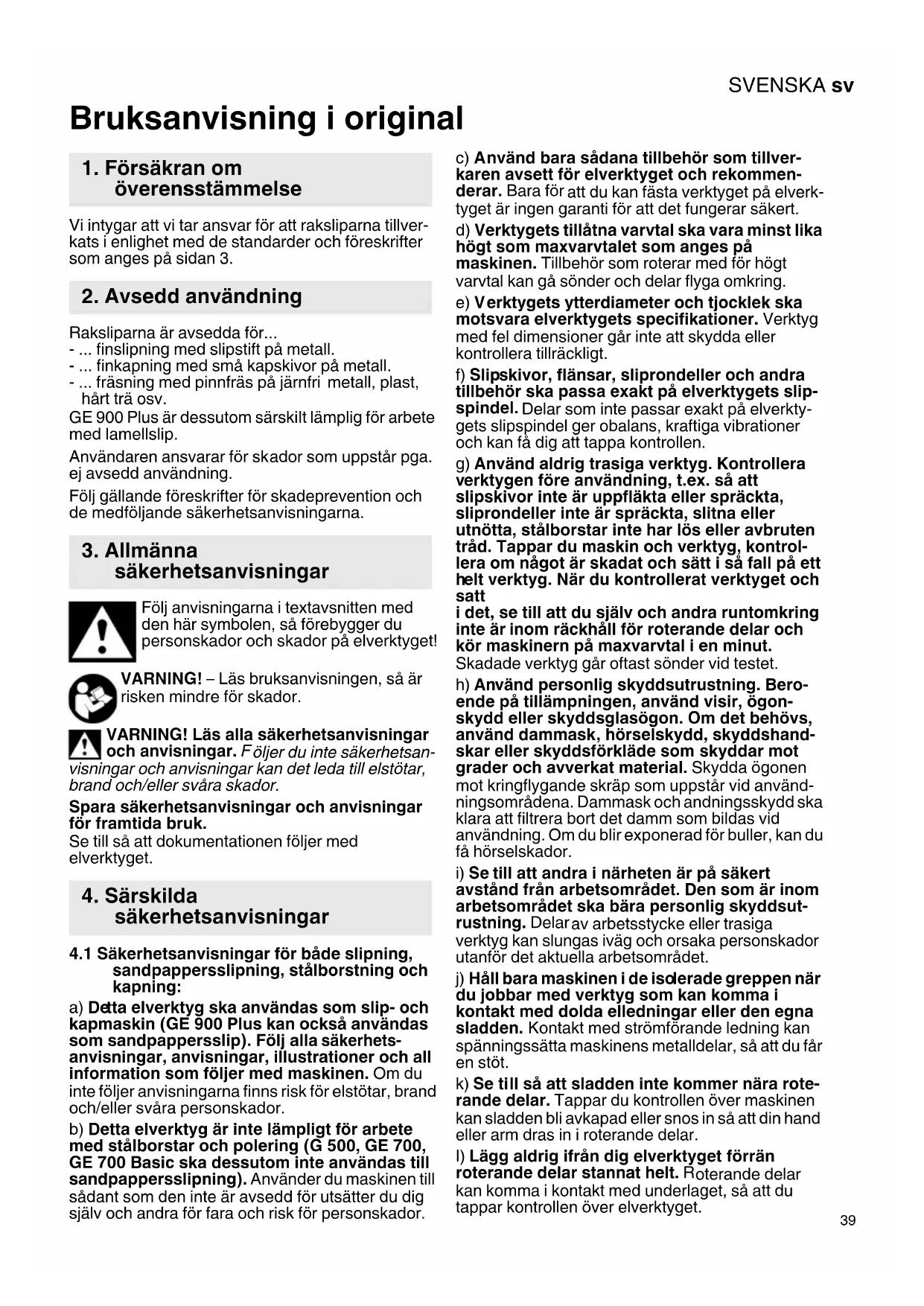

BRUKSANVISNING GE 900 Plus METABO

överensstämmelse Vi intygar att vi tar ansvar för att raksliparna tillver- kats i enlighet med de standarder och föreskrifter som anges på sidan 3.

2. Avsedd användning

Raksliparna är avsedda för... - ... finslipning med slipstift på metall. - ... finkapning med små kapskivor på metall. - ... fräsning med pinnfräs på järnfri metall, plast, hårt trä osv. GE 900 Plus är dessutom särski lt lämplig för arbete med lamellslip. Användaren ansvarar för sk ador som uppstår pga. ej avsedd användning. Följ gällande föreskrifter fö r skadeprevention och de medföljande säkerhetsanvisningarna.

säkerhetsanvisningar Följ anvisningarna i textavsnitten med den här symbolen, så förebygger du personskador och skador på elverktyget! VARNING! – Läs bruksanvisningen, så är risken mindre för skador. VARNING! Läs alla säkerhetsanvisningar och anvisningar. F öljer du inte säkerhetsan- visningar och anvisningar kan det leda till elstötar, brand och/eller svåra skador. Spara säkerhetsanvisningar och anvisningar för framtida bruk. Se till så att dokumentationen följer med elverktyget.

säkerhetsanvisningar

4.1 Säkerhetsanvisningar för både slipning,

sandpappersslipning, stålborstning och kapning: a) De tta elverktyg ska användas som slip- och kapmaskin (GE 900 Plus kan också användas som sandpappersslip). Följ alla säkerhets- anvisningar, anvisningar, illustrationer och all information som följer med maskinen. Om du inte följer anvisningarna finns risk för elstötar, brand och/eller svåra personskador. b) D etta elverktyg är inte lämpligt för arbete med stålborstar och polering (G 500, GE 700, GE 700 Basic ska dessutom inte användas till sandpappersslipning). Använder du maskinen till sådant som den inte är avsedd för utsätter du dig själv och andra för fara och risk för personskador. c) A nvänd bara sådana tillbehör som tillver- karen avsett för elverktyget och rekommen- derar. Bara för att du kan fästa verktyget på elverk- tyget är ingen garanti för att det fungerar säkert. d) Verktygets tillåtna varvtal ska vara minst lika högt so m maxvarvtalet som anges på maskinen. Tillbehör som roterar med för högt varvtal kan gå sönder och delar flyga omkring. e) V erktygets ytterdiameter och tjocklek ska motsvara elverktygets specifikationer. Verktyg med fel dimensioner går inte att skydda eller kontrollera tillräckligt. f) Slip skivor, flänsar, sliprondeller och andra tillbehör ska passa exakt på elverktygets slip- spindel. Delar som inte passar exakt på elverkty- gets slipspindel ger obalans, kraftiga vibrationer och kan få dig att tappa kontrollen. g) Använd aldrig trasiga verktyg. Kontrollera

erktygen före användning, t.ex. så att slipskivor inte är uppfläkta eller spräckt

sliprondeller inte är spräckta, slitna eller utnötta, stålborstar inte har lös eller avbruten tråd. Tappar du maskin och verktyg, kontrol- lera om något är skadat och sätt i så fall på ett

elt verktyg. När du kontrollerat verktyget och satt i det, se till att du själv och andra runtomkring inte är inom räckhåll för roterande delar och kör maskinern på maxvarvtal i en minut. Skadade verktyg går oftast sönder vid testet. h) An vänd personlig skyddsutrustning. Bero- ende på tillämpningen, använd visir, ögon- skydd eller skyddsglasögon. Om det behövs, använd dammask , hörselskydd, skyddshand- skar eller skyddsförkläde som skyddar mot grader och avverkat material. Skydda ögonen mot kringflygande skräp som uppstår vid använd- ningsområdena. Dammask och andningsskydd ska

lara att filtrera bort det damm som bildas vid användning. Om du blir exponerad för buller, kan du få hörselskador.

till att andra i närheten är på säkert avstånd från arbetsområdet. Den som är inom arbetsområdet ska bära personlig skyddsut- rustning. Delar av arbetsstycke eller trasiga verktyg kan slungas iväg och orsaka personskador utanför det aktuella arbetsområdet. j) Håll bara maskinen i de iso lerade greppen när du jobbar med verktyg som kan komma i kontakt med dolda elledningar eller den egna sladden. Kontakt med strömförande ledning kan spänningssätta maskinens metalldelar, så att du får en stöt. k) Se ti ll så att sladden inte kommer nära rote- rande delar. Tappar du kontrollen över maskinen kan sladden bli avkapad eller snos in så att din hand eller arm dras in i roterande delar.

I) Lägg aldrig ifrån dig elverktyget

förrän roterande delar stannat helt. R oterande delar kan komma i kontakt med underlaget, så att du tappar kontrollen över elverktyget.SVENSKAsv

m) Elverktyget får aldrig vara på när du bär det. Kommer roterande delar emot kläderna kan de haka fast och borra in sig i kroppen. n) R engör ventilationsöppningarna på elverk- tyget regelbundet. Motorfläkten suger in damm i huset, för mycket avlagringar av metalldamm kan ge elstötar. o) An vänd inte elverktyg i närheten av bränn- bara material. Gnistor kan antända materialet. p) Använd aldrig ve rktyg som kräver skär- vätska. Vatten och andra flytande kylmedel kan ge elstötar.

4.2 Kast och motsvarande

säkerhetsanvisningar: Kast är en plötslig reaktion på grund av att rote- rande delar hakar fast elle r nyper, som t.ex. en slipskiva, sliprondell, stålborste. Ihakningen eller nypet ger den roterande delen ett abrupt stopp. Det slungar elverktyget okontrollerat mot verktygets rotationsriktning vid blockeringen. Om t.ex. en slipskiva hakar fast eller nyper i arbets- stycket, kan slipskivskanten som sitter fast spräcka

lipskivan eller ge ett kast. Slipskivan rör sig då mot eller från användaren, allt beroende på skivans rotationsriktning vid blockeringen. Det kan även leda till skivsprängning. Ett kast beror helt och hållet på felaktig användning av elverktyget. Du förhindrar det med följande försiktighetsåtgärder. a) Håll fas t elverktyget ordentligt och ha en kroppsställning som gör att du kan parera kast- rekylen med armarna. Använd alltid stödhand- taget när det är på, så att du får så stor kontroll som möjligt över kast och reaktioner vid drift. Med rätt åtgärder kan du som användare behärska kastrekyler och motriktade krafter. b) Håll ald rig handen nära roterande delar. Verktyget kan röra sig över handen om du får ett kast. c) Stå inte med k roppen i den riktning som elverktyget rör sig om det får ett kast. Kastet slungar elverktyget i motsatt riktning mot slipski- vans rotationsriktning vid bl ockeringen. d) Var e xtra försiktig i närheten av hörn, skarpa kanter osv. Se till så att verktyget inte studsar mot arbetsstycket och nyper. Roterande delar har lätt att nypa om de studsar vid hörn och skarpa kanter. Det kan få dig att tappa kontrollen eller ge kast. e) A nvänd aldrig sågkedjor eller tandade sågklingor. Sådana verktyg ger ofta kast eller får dig att förlora kontrollen över elverktyget.

4.3 Särskilda säkerhetsanvisningar

för slipning och kapning: a) Använd bara sprän gskydd och slipskivor som är godkända för elverktyget. Slipskivor som inte är avsedda för elverktyget går inte att skärma av tillräckligt och ger osäkert skydd. b) Slipskivorn a får bara användas för avsedd användning. t.ex.: Slipa aldrig sidoytor med en kapskiva. Kapskivor är avsedda för materialav- verkning med skivkanten. Sidokrafter på en sån

lipskiva kan ge skivbrott. c) Anv änd alltid oskadade flänsar med rätt dimension och form för den skiva som du ska använda. Rätt fläns skyddar slipskivan och minskar risken för skivbrott. Flänsar till kapskivor skiljer sig från flänsar till andra slipskivor. d) Använd aldr ig nötta slipskivor från större elverktyg. Större elverktygs slipskivor är inte gjorda för lika höga varvtal som mindre elverktygs och kan spricka.

4.4 Andra särskilda säkerhetsanvisningar

för kapning: a) Se t ill så att kapskivan inte nyper eller får för stor tryckkraft. Gör inte för djupa kap. Överbe- lastar du kapskivan ökar belastningen och risken för att ski van blir stukad eller nyper, vilket kan ge kast eller skivbrott. b) Undvik området framför och bakom kapskivan. När du för kapskivan ifrån dig i arbets- stycket kan ett kast slunga elverktyget och den rote- rande skivan rakt emot dig. c) Om ski van nyper eller om du avbryter arbetet, slå av maskinen och håll den stilla tills skivan stannat helt. Försök aldrig dra loss kapskivan ur skåran när skivan roterar, det kan ge ett kast. Hitta och åtgärda orsaken till att skivan nöp. d) Slå inte på elverktyget när det sitter i arbets- stycket. Låt kapskivan varva upp till maxvarvtal innan du försiktigt fortsätter kapningen. Annars kan skivan haka i, hoppa ur arbetsstycket eller ge ett kast. e) Palla upp plattor eller stora arbetsstycken, så minskar risken för ka st på grund av att kaps- kivan nyper. Stora arbetsstycken kan böja sig av sin egen vikt. Palla upp arbetsstycket på båda sidor, både vid kapstället och kanten. f) Var extra försiktig när du "instickskapar" i befintliga väggar eller andra ställen utan insyn. Kapskivan kan vid insticket gå i gas-, vatten- eller elledningar eller andra föremål som kan ge kast.

4.5 Särskilda säkerhetsanvisningar för

sandpappersslipning (endast med GE 900 Plus): a) Anv änd inte överdimensionerade slip- papper, utan följ tillverkarens anvisningar om slippappersmått. Slippapper som sticker utanför sliprondellen kan ge personskador, få rondellen att nypa, riva sönder slippappret eller ge kast.

4.6 Övriga säkerhetsanvisningar:

VARNING! – Använd alltid skyddsglasögon.

Använd elastiska mellanlägg om de följer med som en nödvändig del av slipmediet. Följ verktygs- och tillbehö rstillverkarens anvis- ningar! Skydda slipskivorna mot fett och slag! Förvara och hantera slipskivorna helt enligt tillverkarens anvisningar.SVENSKA sv

Använd aldrig kapslipskivor till grovbearbetning! Kapslipskivor tål inte tryck i sidled. Säkra arbetsstycket så att det ligger stadigt och inte

lider, t.ex. med spänntving. Palla upp stora arbets- stycken ordentligt. Spindellåset (6) får bara användas när motorn står stilla. (GE 700, GE 900 Plus) Ta inte med händerna i roterande verktyg! Ta

ndast bort spån och liknande när maskinen står stilla. Se till att slipmedlet monteras k orrekt och sitter stadigt , och låt verktyget gå i tomgång i cirka 30 sekunder i en säker position, stanna verktyget

medelbart om det uppstår starka vibrationer eller andra brister. Kontrollera maskinen och försök att hitta orsaken om detta läge uppstår. Tillse att gnistor som uppstår under arbetet inte orsakar faror, t.ex. för användaren eller andra personer, eller att lättantändliga ämnen börjar brinna. Riskområden skall skyddas med svåran- tändliga täcken. Lämpligt släckmedel ska finnas i omr åden som kan utsättas för brandrisk. Damm från material som b lyfärg, vissa träslag, mineraler och metall kan vara hälsovådligt. Kontakt eller inandning av dammet kan ge användaren eller personer i närheten allergiska reaktioner och/eller luftvägsproblem. En del damm som ek- och bo kdamm anses vara cancerframkallande, särskilt i kombination med tillsatser för träbearbetning (kromat, träskyddsmedel). Asbesthaltigt material får bara fackman bearbeta. - Använd helst dammutsug. - Se till så att arbetsplatsen har bra ventilation. - Vi rekommenderar att du använder andnings- skydd med filterklass P2. Följ alltid gällande nationella säkerhetsföreskrifter för ma terialet du ska bearbeta. Material som vid bearbetning avger hälsofarligt

mm eller ångor (t.ex. asbest) får ej bearbetas. Se till att ventilationsö ppningarna är öppna vid arbete i dammig miljö. Om det blir nödvändigt att avlägsna dammet, skall elverktyget först skiljas från elnätet (använd ej metalliska föremål) och undvik att skada inre delar. Skadade, ej runda eller vibrerande verktyg får ej

Se sidan 2. 1 Spännhylsor 2 Spännhylsmutter 3skjutbrytare 4 Ställratt för varvtal* 5 Stödhandtag* 6Spindellås*

Kontrollera före driftstart att angiven spänning och frekvens på märkskylten överensstämmer

d nätspänningen och nätfrekvensen.

Verktygets skaftdiameter måste motsvara spännhylsans (1) spänndiameter exakt! Det finns spännhylsor för olika skaftdiameter. Se kapitlet Tillbehör.

7.2 Placering av verktyg

Dra ut stickkontakten ur vägguttaget. Använd bara verktyg som är avsedda för maskinens tomgångsvarvtal! Se Tekniska data. Verktygets skaftdiameter måste motsvara spännhylsans (1) spänndiameter exakt! När slipstift används får den av tillverkaren angivna tillåtna öppna skaftlängden l

Sätt in verktyget med hela skaftlängden i spännhylsan (1). Stoppa spindeln. (För G 500, GE 700 Basic med

n medföljande skruvnyckeln på 13 mm. För GE 700 och GE 900 Plus genom att trycka ner

indellåset (6)) Dra fast spännhylsemuttern (2) med skruvnyckeln på 19 mm. När inget verktyg är placerat i spännhylsan ska inte spännhylsan dras fast med nyckeln utan skruvas på för hand!

Slå på maskinen först, lägg sedan an verktyget mot arbetsstycket. Undvik oavsiktliga starter: slå alltid av ström- brytaren när du drar ut kontakten ur uttaget eller om strömmen bryts. Vid kontinuerlig drift fortsätter maskinen att gå om du tappar den. Håll alltid maskinen med båda händerna i handtagen, stå stadigt och koncentrera dig på arbetet. Slå PÅ: Sk jut skjutreglaget (3) framåt. Tippa ned den tills den snäpper fast vid kontinuerlig användning. Slå AV: Try ck på bakkanten av skjutreglaget (3) och släpp.SVENSKAsv

7.4 Ställ in varvtal (beroende på utrustning)

GE 700 Basic, GE 700, GE 900 Plus: Varvtale kan ställas in i förväg och ändras steglöst med hj älp av inställningshjulet (4). Varvtalen återges i tabellen på sidan 3.

7.5 Arbetsanvisningar

Slipa: Tryck lagom hårt på maskinen och för den fram och till baka över ytan, så att arbetsstycksytan inte blir för het. Kapslipning: Jobba alltid mot rotationsriktningen vid kapning, se bild. Annars finns det risk att maskinen hoppar ut okontrollerat ur skåran. Jobba med lagom matning som är anpassad till materialet du bearbetar. Kanta inte, tryck inte, sväng inte. Sandpappersslipning: Tryck lagom hårt på maskinen och för den fram och till baka över ytan, så att arbetsstycksytan inte blir för het.

Använd bara Metabo originaltillbehör. A Spännhylsor (med mutter)

8 mm = 6.31946 B Spännbock 6.27354 för fixering vid arbeten

d flexibel axel (dra åt spännskruven), se: C Spännbyglar 6.27107 för säker fixering på

betsbordet (dra åt spännskruven). D Det kompletta tillbehörssort imentet hittar du på www.metabo.com eller i huvudkatalogen.

Elverktyg får bara repareras av behörig elektriker! Metabo-elverktyg som behöver reparation skickar

till din Metabo-återförsäljare. Adresser, se www.metabo.com. Du kan hämta reservdelslistor på

Följ nationella miljöföreskrifter för omhänderta- gande och återvinning av uttjänta maskiner, förpackningar och tillbehör. Gäller bara EU-länder: släng inte uttjänta elverktyg i hushållssoporna! Enligt EU- direktiv 2002/96/EG om uttjänta el- och elek- tronikprodukter samt enligt harm oniserad nationell lag ska uttjänta elverktyg källsorteras för miljövänlig återvinning.

Förklaringar till uppgifterna på sida 3 . Förbehåll för ändringar p.g.a. tekniska förbättringar. S = Spindelarretering för enkelt verktygsbyte n = Varvtal obelastad (maxvarvtal)

= Varvtal vid belastning

= Nominell effektförbrukning

max = Maximal slipskivediameter d = Spännhylsans spänndiameter m=Vikt utan nätsladd Totalvibrationsvärde (vektors umma i tre led) beräknad enligt EN 60745:

h,SG = Onoggrannhet (vibrationer) De angivna vibrationsnivåern a i anvisningen är uppmätta enligt standardmätmetoderna i EN 60745 och går att använda för att jämföra elverktyg med varandra. De går även att använda för att uppskatta vibrationsbelastningen. Den angivna vibrationsnivån avser elverktygets huvudsakliga användningsområde. Vibrationsnivån kan avvika om elverktyget blir använt för andra användningsområden, med andra verktyg eller otill- räckligt underhåll. Det kan öka vibrationsbelast- ningen avsevärt under hela arbetsintervallet. Vill du ha en noggrann uppskattning av vibrations- belastningen, bör du även ta med tiden mask inen är av eller igång utan belastning i beräkningen. Det kan sänka vibrationsbelastningen avsevärt under hela arbetsintervallet. Lägg även in extra säkerhetsåtgärder för att skydda använda ren från vibrationspåverkan som t.ex.: Underhåll av elverktyg och verktyg, handvärmning, organiserade arbetsmetoder. Typisk A-viktad ljudnivå:

pA/WA = Onoggrannhet (ljudnivå) Vid arbete kan ljudnivån överskrida 80 dB(A). Använd hörselskydd! Mätvärden uppmätta enligt EN 60745. Maskinen har skyddsklass II ~ Växelström I tekniska data ovan tas även hänsyn till gällande tole ranser (motsvarande respektive gällande standard).SUOMI fi
