Egenskaper	Detaljer
Type ventilatorhette	Dekorativ hette
Mål	Bredde: 60 cm
Luftstrøm	Opptil 400 m³/t
Effektnivåer	3 effektnivåer
Fettfilter	Metallfilter, oppvaskmaskinbestandig
Belysning	LED-belysning
Installasjon	Veggmontering
Energiforbruk	Energiklasse: C
Lydnivå	Maks: 65 dB
Vedlikehold	Regelmessig rengjøring av fettfilter
Sikkerhet	Beskyttelse mot elektrisk overbelastning
Garanti	2 år

Ofte stilte spørsmål - AKR 4411 WH WHIRLPOOL

Hvordan installerer jeg WHIRLPOOL AKR 4411 WH hette?

Følg instruksjonene i installasjonsveiledningen for å installere hetten. Sørg for å feste hetten 65 cm over kokeoverflaten og følg elektriske retningslinjer.

WHIRLPOOL AKR 4411 WH hetten lager støy. Hva bør jeg gjøre?

Et visst støynivå er normalt når hetten er i bruk. Hvis støyen er for høy, sjekk om filtrene er rene og riktig installert. Kontakt en tekniker hvis problemet vedvarer.

Hvordan rengjør jeg filtrene til hetten?

Metallfiltrene kan rengjøres for hånd med varmt vann og vaskemiddel eller i oppvaskmaskin. Sørg for at de er helt tørre før du setter dem tilbake.

Lyset på hetten min fungerer ikke. Hva bør jeg gjøre?

Sjekk først om pæren er defekt. Bytt pæren om nødvendig. Hvis lyset fortsatt ikke fungerer, sjekk de elektriske tilkoblingene og sørg for at hetten får strøm.

Kan WHIRLPOOL AKR 4411 WH hetten brukes i resirkuleringsmodus?

Ja, hetten kan brukes i resirkuleringsmodus med et kullfilter. Sørg for at filteret er riktig installert for optimal ytelse.

Hvilken type filter bør jeg bruke til WHIRLPOOL AKR 4411 WH hetten?

Bruk metallfettfiltre og kullfiltre for resirkuleringsmodus. Bytt dem ut i henhold til produsentens anbefalinger.

Hvordan kan jeg redusere lukt i kjøkkenet mitt?

Sørg for at hetten fungerer som den skal og bruk den under matlaging. Godt vedlikehold av filtrene bidrar også til å redusere lukt.

Hetten slår seg ikke på. Hva bør jeg sjekke?

Sjekk om apparatet er koblet til og om sikringen ikke har gått. Sørg også for at bryteren på hetten står i "PÅ"-posisjon.

Hva er målene på WHIRLPOOL AKR 4411 WH hetten?

Målene på hetten er 60 cm bredde, 50 cm dybde og 15 cm høyde.

BRUKSANVISNING AKR 4411 WH WHIRLPOOL

Ledningsnettets spending og frekvens

Produktet er designet, testet og produceret i henhold til:

Kontroller følgende:

Kontroller følgende:

Kontroller følgende:

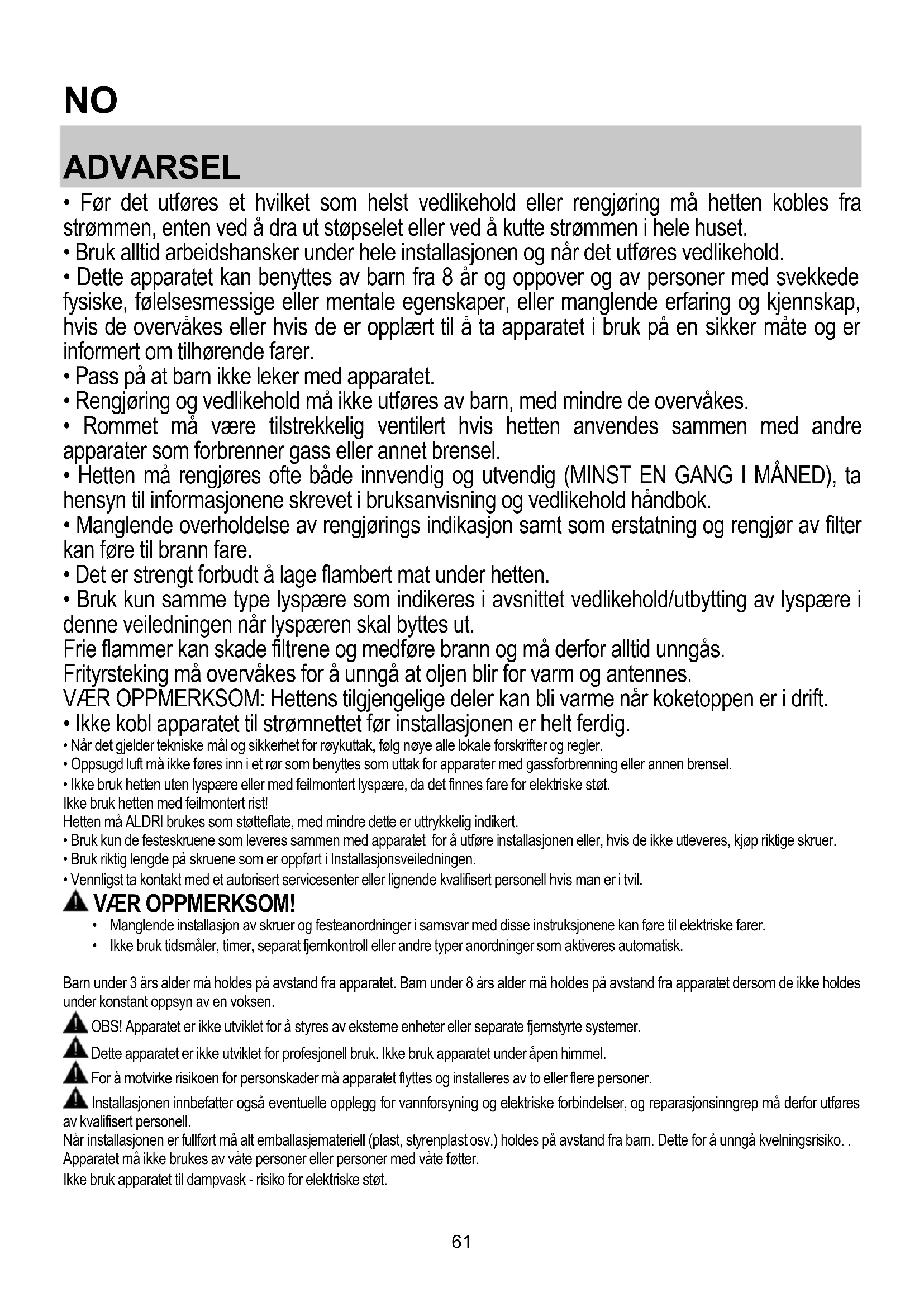

• Før det utføres et hvilket som helst vedlikehold eller rengjøring mA hetten kobles fra strømmen, enten ved Å dra ut stopselet eller ved Å kutte strømmen i hele huset.
• Bruk alltid arbeidshansker under hele installasjonen og när det utfores vedlikehold.
• Dette apparatet kan benyttes av barn fra 8 År og oppover og av personer med svekkede fysiske, følelsesemssige eller mentale egenskaper, eller manglende erfaring og kjennskap, hvis de overvåkes eller hvis de er opplært til á ta apparatet i bruk på en sikker mæte og er informant om tilhørende farer.
  Pass på at barn ikke leker med apparatet.
• Rengjöring og vedlikehold må ikke utføres av barn, medindre de overvåkes.
• Rommet ma vare tilstrekkelig ventiliert hisen hetten anvendes sammen med andre apparater som forbrenner gass eller annet brensel.
• Hetten på rengjøres ofte bade innvendig og utvendig (MINST EN GANG I MANED), ta hensyn til informasjonene skrevet iBruksanvisning og vedlikehold handbok.
• Manglende overholdelse av rengjørings indikasjon som som erstatning og rengjør av filter kan føre til brann fare.
• Det er strengt forbudt à lage flambert mat under hetten.
• Bruk kun samme type lyspærere som indikeres i avsnittet vedlikehold/utbytting av lyspærere i donne veiledningen nr lyspæren skal byttes ut.
  Frie flammer kan skade filtrene og medfore brann og ma derfor alltid unngas.
  Frityrsteking ma overvåkes for a unnga at oljen blir for varm og antennes.
  VAER OPPMERKSOM: Hettens tilgengelige deler kan bl varme nár koketoppen er i drift.
• Ikke kobl apparatet til strømnettefør installasjonen er helt ferdig.
• Når det gjelder tekniske mål og sikkerhet for røykuuttak, følg nøye alle lokale forskritter og regler.
• Oppsugd luft mävenile fores inn i et rør som benyttles som uttak for apparater med gassforbrenning ellen brensel.
• Ikke bruk hetten uten lyspaere erler med feilmontert lyspaere, da det finnes fare for elektriske stot.
  Ikke bruk hetten med feilmontert rist!
  Hetten ma ALDRI brukes som stotteflate, med minde dette er uttrykkelig indikert.
• Bruk kun de festeskruene som leveres sammen med apparatet for a utfore installasjonen ell, his de ikke utleveres, kjop riktige skruer.
• Bruk riktig lenghte på skruene som er oppført i Installasjonsveiledningen.
  Vennligst ta Kontakt med et autorisert servicesenter aller lignende kvalifisert personell hvis man er i tvil.

VAER OPPMERKSOM!

• Manglende installasjon av skruer og festeanordninger i samsvar med disse instruktjone kan fore til elektriske farer.
• Ikke bruk tidsmålter, timer, separat fjernkontroll erler andre typ anordninger som aktiveres automatisk.

Barn under 3 árs alder mà holds pá avstand fra apparatet. Bam under 8 árs alder mà holds pá avstand fra apparatet dersom de/DDke holds under konstant oppsyn av en voksen.

OBS! Apparatet er ikke utviklet forå styres av eksterne enheter eller separate fjernstyrtte systemer.
Dette apparatet er ikke utviklet for profesjonell bruk. Ikke bruk apparatet under øpen himmel.
For a motvirke risikoen for personskader ma apparatet flyttes og installereres av to ellere personer.
Installjonen innbefatter ogsa eventuelle opplegg for vannforsyning og elektriske forbinderser, og reparasjonsingrep ma derfor utfores av kvalisert personell.

Nar installasjonen er fullfort ma alt emballasjemateriell (plast, styrenplast osv.) holds pa avstand fra bam. Dette for a unngk velningsrisiko .

Apparatet mä ikke brukes av våte personer eller personer med våte føtter.

Ikke bruk apparatet til dampvask - risiko for elektriske støt.

Ventilatorhetten kan se annerledes ut enn det som vises pa tegningene i dette handboken. Bruksanvisningen, vedlikehold og installasjon forblir allikevel de samme.

Instruksjone i/DDne handbokm ma fOge noye. Produsenten fraskriver seg ethvert ansvar for eventuelle uhell, skader erer brann pa apparatet som skyldes at braksanvisningen i denne handboken icke har blitt overholdt. Ventilatoren er ment for avtrekk av royk og damp fra matlaging og er kun til husholdningsbruk.

Det er viktig a oppbevare deutsche handboken for a kunne konsultere den i ethvert oyeblikk. Ved salg, overdragelse eller flyting av Produktet, ma man forsikre seg om at den folger med.
Les bruksanvisingen noye: den inneholder viktige informasjoner om installationsjon, bruk og sikkerhet.
- Ikke utfør elektriske aller mekaniske endringer på produit etller på avtrekssrøne.
Fornortsettermed installasjonav apparatet,skal man underske at ingen komponenter er skadet.Hvis det skulle vare skade paskomponentene,skal man ta kontakt med forhandleren og icke fortsette med installasjonen.

Minimumsavstanden mellom koketoppen og undersiden av kjokkenventilatoren ma ikke vare på minre enn 60cm nár det gjelder elektriske cokeplater og 75cm nár det gjelder gassbluss og kombinerte koketopper.

Dersom bruksanvisingen for et gasskokeeparat opererer med en større avstand, ma donne overholds.

ELEKTRISK TILKOBLING

Nettspenningen ma vare i samsvar med den elektriske spenneni som angis pa typeskitet innate i ventilatoren. Hvis det ffolger med stopsel, kobles ventilatoren til en lett tilgengelig stikkontakt som er godkjent i henhold til gjeldende normer. Stikkontakten ma vare lett tilgengelig ogsa etter installasjonen. Hvis det icke folger med stopsel (direkte kobling til strmnettet), eller stikkontakten selv etter installjonen icke er lett tilgengelig, ma man sette pa en godkjent topolet bryter som garanterer fullstendig frakoblig fra strmnettet i situasjonene som oppstar i kategorien overspenning lll, i henhold til installasjonsreglene.

MERK!

Før man kobler ventilatorens strømkrets til strømnettet og fastslår at alt fungerer korrekt, mæ man alltid kontrollere at strømledningen er korrekt monter.

Nettets spenning og frekvens

Vær oppmerksom på verdien på merkeetiketten innenfor avtrekkshetten.

Kopling av ledning

N:bla

L:brun

Utbytte av strømforsyning ledning

(for sugende versjoner)

Koble ventilatoren til rør og avrekssåpning i veggen med en diameter tilsvarende luftuttaket (koblingsflanders).

Bruk av rør og avtrekksapning pa veggen med en minre diameter, vil medfore en minsking i avtrekksytelsene og en drastisk økning av stoyen.

Ethvertansvargjeldende detrefraskrivdesferor.

! Bruk et rør med færrest mulig vinkler (vinkelen ma aldri vaere skarpere enn 90^
Unngå drastiske endringer i rørets tversnitt.
Selskapet fratar seg eventuelt ansvar dersom slike veiledelser icke blir tatt i bruk.

! Din hetten er klar for a bli tatt i bruk med sugende funksjon.

For a bruke hetten i med filterings funksjon ma man ta i bruk tilsvarende EKSTRA UTSTYR.

Vær oppmerksom ved første sider av denne bruksanvisning dersom nodvendig EKSTRA UTSTYR er allerede gitt ved salget ellersdersom den mblkjopt separat.

Merk: Dersom den er utdelt ved salget i noen tilfeller, filtrering anlegget basert pa bruk av aktiv kull kan vaer installment pa forhand pa hetten. Informasjonene for foranding av hetten fra sugende bruk til filtrerings bruk er allerede skrevet i donne braupsanvisning.

Sugende versjon

Dampene fores ut i friluft gjennom et avlopsr oer er festet til koblingsfensen.

MERK!

Luften som suges opp blir renset, og fett og lukter fjernes for den fores tilbake i rommet. Hvis man vil bruke ventilatoren i dette versjonen, er det nodvendig Å installere et ekstra filtersystem basert på aktiv t kull.

FUNKSJONER

Viften er utstyrt med et kontrollpanel med viftehastighetsvalg og en lysbryter for a kontrolere cokeomradsets lys.

VEDLIKEHOLD

Rengjoring

Til rengjoring skal det KUN benyttes en klut fuktet med et noytralt rengjoringsmiddel. VERKTOY ELLER APPARATER SKAL IKKE BRUKES TIL RENGJORING!

Unnga bruk av slipende aller etsendeprodukter. ALKOHOL SKALIKKE BRUKES!

Vedlikehold av motfettet filteret

Fanger cokefettpartikler.

Fettfilteret mä rengjores en gang i maneden uten bruk av aggressive rengjoringsmidler, for hand aller i oppvaskmaskin ved lav temperatur og med kort syklus.

Ved vask i oppvaskmaskin kan fettfilteret i metall miste fargen, men dets filterkarakteristikker endres absolutt seks.

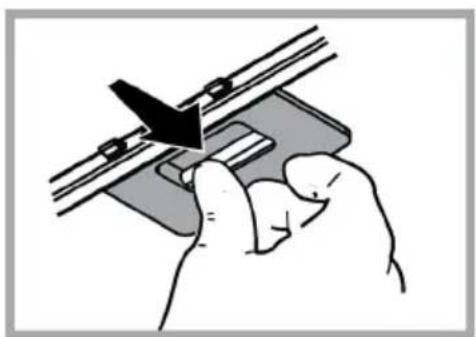

For a demontere fettfilteret ma man dra i fjaerhandtaket.

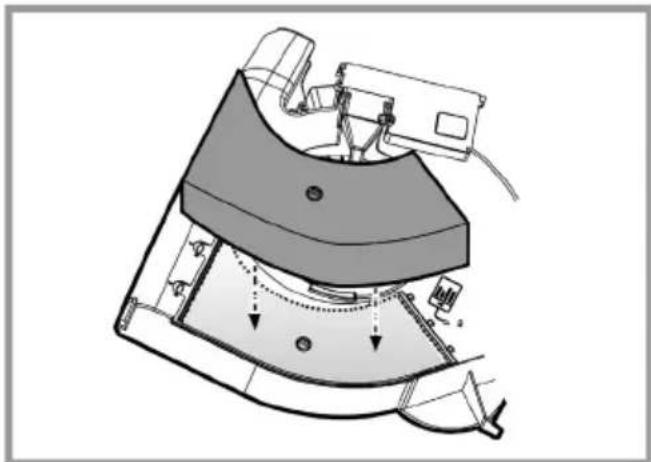

Vedlikehold av kull filter

Holder tilbake ubehagelige lukter fra matlaging.
Kullfilteret ma skiftes ut hver 4. maned ved middels bruk av

a. Lys ON/OFF
b.Motorer OFF
c.-d.-e. Sugestyrke: minimal (c.), middels (d.), maksimal (e.).

ventilatoren, og oftere hvis ventilatoren brukes mye.

Det kan IKKE vaskes ell bernytttes om igjen

Montering: Fjern dekslet ved á vri 90^ på knottene.

Stikk kullmatten inn i sporet og fest den ved ø vri 90^ pa händtaket. Lukk deretter dekslet.

Gä frem imotsatt rekkefolge ved avmontering.

Utbytting av lyspaere

Koble ventilatoren fra strømnettet.

Merk! Forsikre deg om at lyspeeren er kald for du tar i den.

Shift ut den defekte lampen.

Bruk utelukkende E14 2,5W LED-lamper. For ytterigere informasjon henvises det til brosjyren "ILCOS D" (alfanumerisk posisjon "1e").

KASSERING

Dette apparatet er merket i konformitet med EU-direktivet 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Ved a forsikre seg om at detteproduktet kasseres forskriftsmessig, bidrar brukeren med a forebygge mulige negative miljø- og helsekonsekvenser.

Symbolet à produit et par papirer som fagger med viser at dette produit itke m abhandles som vanlig husholdningsavfall, men ma leveres til et egnet gjenvinningsenter for elektrisk og elektronisk avfall. Produktet m kasseres i henhold til lokale nomer for kassering av avfall. For videre informason om behandling, gjenvinning og resirkulering av dette produit kan du kontakte egnet liklt kontor, renovasjonskontoret for husholdningsavfall ell butikken hvor du kjopte produitet.

Apparatet er utformet, testet og produsert i henhold til:

• Sikkherhet EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Kapasitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
  Elektromagnetisk kompatilitet EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

Forslag til riktig bruk for a redusere milpavirkning: Skru PÁ ventilatorhetten pa minimum hastigth nár du starter matlagingen og la den holds i gang i noen minutter etter at matlagingen er fertig. Øk hastigheten kun ved store mengder royk og damp og bruk boost-hastigth(er) kun i ekstreme situasjoner. Skift ut kullfilter nár det er ndvendig for a opprettholde optimal effektivitet for odreduksjon. Rengjør fetffilter nár det er ndvendig for a opprettholde optimal effektivitet for fetffilter. Bruk(Maximum diameter pa kanalsystemet som er angitt i dette braksanvisningen for a optimalisere effektivitet og minimere støy.

FEIL VED BRUK

Dersom feil oppstär ved bruk før du tar kontakt med Kunde Service se etter følgende kontroll:

• Motor hastighet som har blitt valgt er i stand til à fjerne(OPa rOyk og damp som er til stede
  Kjokkenet er ventiliert nok for a bidra til et luft oppssuging.

• Kull filter/DD er oppbrukt (ved hetten i filtrerings funksjon.

• Dersom hetten har slott seg av ved vanlig bruk:

Verifiser at:

• Brudd i strøm forsyning ikke har tatt sted.
• Omnipolar av sperre system/DD

Dersom det oppstar feil ved vanlig idrifsettelse for du tar kontakt med Kunde Service sla av for minst 5 sec. Strøm forsyning ved at ut strøm kontakt og deretter ved a koble den pa igjen. Dersom feilet fortsetter ta kontakt med Kunde Service.

TEKNISKE DATA

Høyde (cm)	Bredde (cm)	Dybde (cm)	Ø ved uttaksrøret (cm)
13	49,9	51,5	12,5
13	59,9	51,5	12,5
13	89,9	51,5	12,5

CE

Ustyr som/DDke fofgver vd kjoepet

Du kan lasste ned Sikkerhetsinstruktene, Brukerhandboken, Produktkortet og Energidata ved:

• Beske vart nettsted docs.whirlpool.eu
• Ved à benyitte QR-koden
• Alternativ kan du kontakte var Ettersalgsservice (se Telefonnummer et garantihefet). När du kontaktter var Ettersalgsservice, vennligst oppgi kodene du finner påprodukts typeskit.
