| Características | Detalles |
|---|---|
| Tipo de campana | Campana decorativa |
| Dimensiones | Ancho: 60 cm |
| Caudal de aire | Hasta 400 m8/h |
| Niveles de potencia | 3 niveles de potencia |
| Filtro de grasa | Filtro metálico, apto para lavavajillas |
| Iluminación | Iluminación LED |
| Instalación | Instalación mural |
| Consumo energético | Clase energética: C |
| Nivel de ruido | Máx.: 65 dB |
| Mantenimiento | Limpieza regular del filtro de grasa |
| Seguridad | Protección contra sobrecargas eléctricas |
| Garantía | 2 años |
Preguntas frecuentes - AKR 4411 WH WHIRLPOOL
Preguntas de los usuarios sobre AKR 4411 WH WHIRLPOOL
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones AKR 4411 WH - WHIRLPOOL y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. AKR 4411 WH de la marca WHIRLPOOL.
MANUAL DE USUARIO AKR 4411 WH WHIRLPOOL

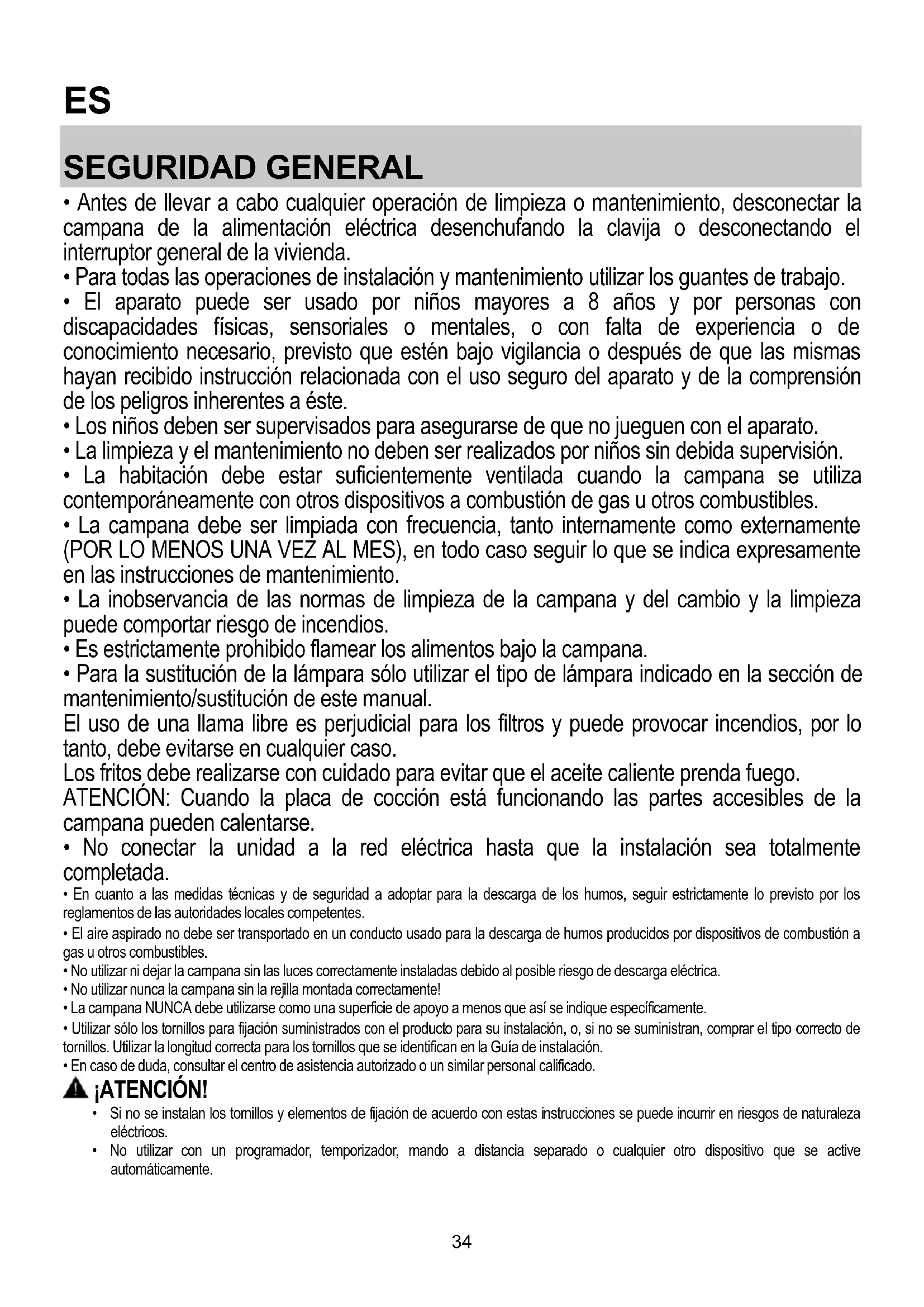

ES Instrucciones de uso
- Antes delearvaracaboqualquieroperaciondelimpiezoostenimiento,desconectarla campana de la alimentacionelectrica desenchufando la clavija o desconnectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato pueda ser uso por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necessario, previsto que estén bajo vigilancia ooboxes de que las mismas hayan recibido instruccion relacionada con el uso seguro del aparato y de la comprension de los peligos inherentes a este.
- Los niños deben ser supervisados para asegurar de que no juguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente con otros dispositivos a combustión de gas uthers combustibles.
- La campana debe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA Vez AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza pueda comportar riesgo de incendios.
- Es estRICTamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y pueda provocar incendios, por lo tanto, deben evitarse en cualquier caso.
Los fritos, deben realizarse con cuidado para evaporar que el aceite caliente prenda fuego.
ATENTION: Cuando la plac de cocción está functioning las partes accesibles de la campana pueda calentarse.
- No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.
- En cuando a las mediaséticas y de seguidad a adoptar para la descarga de los humos, seguir estrectamente lo previsto por los relogementos de las autoridades locales competentes.
- El aire aspirado no debe ser transporte en un conductor usado para la descarga de humos producidos por dispositivos de combustion a gas u other combustibles.
- No utiliser nideoar la campana sin las luces correctamente instaladas bajo al possible riesgo de descarga electrica.
- No utiliser nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA doit utiliserse como una superficie de apoyo a menos que así se indique asignificamente.
- Utilizar solo los tornillos para fjacion suministrados con el producto para su instalacion, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identican en la Guia de instalacion.
- En caso de duda, consulter el centro de asistencia autorizada o un similar personal calificado.
ATENCLION!
Si no se instalan los tomillos y elementos de fijacion de acuero con estas instrucciones se suee incurir en riesgos de naturaleza electricos.
- No utiliser con un programador, temporizador, mando a distancia分开 o cualquier other dispositivo que se active automatistically.
Mantener a los niños menos de 3 años alejados del equipo. Sin la vigilancia constante de unadulto,manter el equipo alejado del alcance de niños menos de 8 años.
ATENCLON: el equipo no está destinado para ser puesto en functionamento mediante un dispositivo extemo o un systema de mando a distancia separado.
Estequipmentnoestadestinadoalusoprofessional.Noutilizarel equipoalaberto.
4 Para evitar el riesgo de lesiones personales, el equipo debe ser movilzano e instalado por dos o mas personas.
La instalacion, incluye ademas eventuales empalmes para la alimentacion hidrica (si estan previstos) y las conexiones elctricas, y las intervenciones de reparacion deben ser realizadas por personal qualificado.
Al finalizar la instalacion, conservar el material de embalaje (partes en plastico, polistireno, etc.) fuera del alcance de los niños para irvar el riesgo de asfixia..
No utilizeg el equipo cuando se está mojado o descalzo.
Nunca utilizes equipments para limpieza a vapor - riesgo de descarga electrica.
El material del embalaje es recicable al 100% y está marcado con el símbolo de reciclaje
La campana peut ser différente con besoin a los dibujos de este manual, excepte las instruetiones para su uso, la manutencion y la instalacion son las mismas.
Atengase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales invenrientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapeores producidos durante la cocción y para el uso domestico.
Es importante guardar este manual para poder consultar si fuera necessario. En el caso de vente, de inutilidad o de mudanza, asegurar que quede+junto al producto.
Leer atentamente las instrucciones:contiene importantes informaciones sobre la instalacion,el uso y la seguidad.
No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
- Antes de instalar el aparato,controlar que todas sus partes no esten dañas. En caso contrario llamar al revendedor y no realizar la instalacion.
La distancia minima entre la superficie de cocción y la parte más bajo de la campana no debe ser inferior a 60cm en el caso de cocinas electricas y de 75cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalacion del dispositivo para cocinar con gas especifcan una distancia mayor, hay que tenerlo en consideracion.
CONEXION ELECTRICA
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las nomas en vigor y colocarlo en una zona accesible, aunupones de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posibe situarta en un lugar accesible, aunupones de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurar la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.
ATENCLION
Antes de reconectar el circuito de la campana a la red y de vericar el correcto functiOnamento, controlar siempre que el cable de red fue montado correctamente. Si el cable no dispone de enchufe,conecte los cables tal como indica la asigniente tabla:
Tensión y Frequencia de la red electrónica
Consultar el valor indicado en la etiqueta de caracteristicas bajo de la campana.
Conexión por cable
N:azul
L:marron
Sustitución del cable de alimentacion
Atencion!La sustitucion del cable de alimentacion debe ser efectuado por el service de asistencia tecnica autorizo de manera de evitar todo tipo de risgo.
EXTRACCION DE AIRE
(Para las versiones aspirantes)Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la calidad del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diametro inferior, determinar a una reduccion de los rendimentos de la aspiracion y un drastico aumento del ruido.
Se deslinda responsabilidad.
Utilice un conducto sua longitud sea la minima indispensable.
! Utilice un conducto con el menor numero posible de curvas (angulo maximo de la curva: 90^
! Evite los Cambios drásticos en la sección del conductor
! LaEmpresa declina cada responsabilidad en caso de que estas normas no Sean respetadas!
FILTRANTE O ASPIRANTE?
! Su campana extractor está lista para ser usada en version aspirante.
Para usar la campana en version filtrante se instala el KIT ACCESORIO.
Controle en las primeras paginas de este manual si el KIT ACCESORIO ya está proveido o si hay que comprarlo.
Note: Si proveido, en algunos casos, el sistema de filtración añadido a base de carbones activos podra estar ya instalado en la campana.
Las informaciones para la transformacion de la campana en version aspirante a version filtrante ya estan presentes en este manual.
Version aspirante
El vapor es evacuado hacía el exterior a travers de un tubo de escape introducido en el aró de sujeción que se enquiryra arriba de la campana.
ATENCLION
El diametro del tubo de escape debe ser igual al diametro del aro de sujec tion.
ATENCLON
Si la campana está provista de FILTER de carbon, hay que sacarlo.
Version filtrante
El aire aspirado vendr desgraso y desodorizo antes de ser alimentado de nuevo en la habitacion.
Para utiliser la campana en esta version esnecessary instalar un system de filtracion adicional a base de carbion activado.
MANDOS
La campana está dotada de un panel de mandos con control de las velocidades de aspiracion y control de encendido de la luz para la iluminacion del plano de coccion.
a. ON/OFF luces.
b. OFF motores.
c-d-e. Potencia de aspiracion minima (c), media (d), maxima (e).
MANTENIMIENTO
Limpieza
Para la limpieza, utilise EXCLUSIVEAMENTE un paño impregnado de detergente liquido neutro. NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMpieZA! No utilise produits que contengan abrasivos. NO UTILICE ALCOHOL! NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Mantenimientos de los filtros antigrasa
Retiene las partículas de grasa producidas cuando se cocina. El bajo antigrasa metalico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metalico puede desténirse pero sus caracteristicas de filtrado no cambian absolutamente.

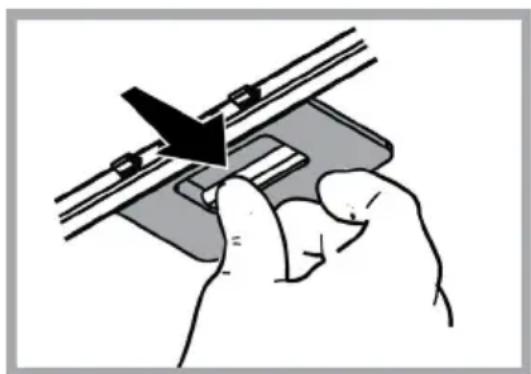

Para desmontar el bajo antigrasa, tirar de la manija de
desenganche de muelle.
Mantenimiento del filtró al carbón
Retiene los oleros desagradables producidos por la cocción de alimentos.
La saturación del carbón activado ocurre desdeda mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad de limpieza del filtró de grasa. Enequalquier caso es必須o sustituir el cartucho al menos cada 4配送.
NO puede lavarse o reciclarse.

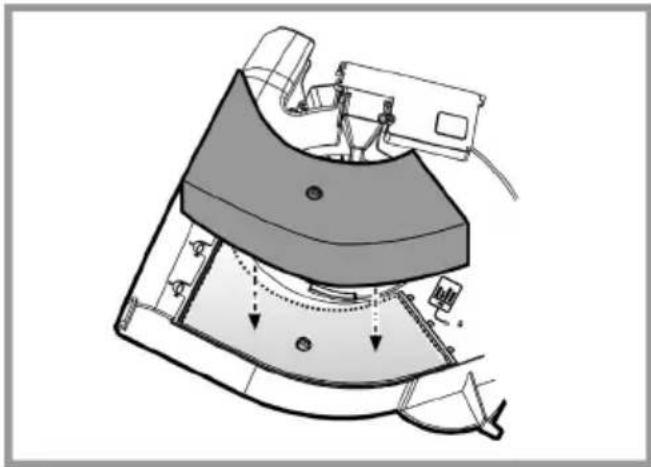

Montaje: Quite la tapa girando 90^ los pamos.
Introduzca la esponja de carbón en su situó y sujétela girando 90^ el pomo, vuelva a cerrar la tapa.
Realice esta operación al revises para desmontarla.
Sustitución de la lámpara
Desconnecte el aparato de la red electrica.
Atencion! Antes de tocar las lamparas asegurese de que esten frias.
Sostitur la lampara dañada.
Utilizar solo lámparas LED de max 2,5W-E14. Para mayores detalles, consultar la hoja anexa "ILCOS D" (posicion alfanumérica "1e").
ELIMINACION
Este aparato lva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos electricos y electronicos (RAEE).
La correcta eliminacion de este producto evita consecuencias negativas para el medioambiente y la salute.
El symbolo en el producto o en los documents que se incluyen con el producto, indica que no se pueda tratar como residuo domestico. Es necessarioentarlo en un punto de recogida para reciclar aparatos electricos y electronicos.
Deschélo con arreglo a las normas medioambienteles para eliminación de residuos.
Para Obtener informacion mas detallada sobre el tratamento, recuperacion y reciclaje de este producto,pongase en contacto con su Municipalidad, con el service de eliminacion de residuos urbanos o la Tienda donte adquirio el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad minima cuando empiece a cocinar y mantenga en marcha durante uno horas antes de haber begun de cocinar. Aumente la velocidad solo si se produjera una gran cantiago de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necessario paramanter un buena rendimiento en la reduccion de los olores. Limpie el filtro o filtros de grasa cuando sea necessario paramanter un Buen rendimiento del filtró de grasa. Utilice el diametro máximo del systeme de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
Si alguna pieza parece no funciona, realice los siguientes controlleds antes de llamar al Servicio de Asistencia:
- Si la campana no funciona:
Compruebeque:
-
no haya interruptions de corrente.
-
se haya seleccionado una velocidad.
-
Si la campana presenta un rendimiento escaso:
Compruebe que:
- La velocidad del motor seleccionada es suficiente para la cantidad de homo y vapores emitida.
- La cucina está suficientemente ventilada para permitir una toma de aire.
- el filtró de carbón no está gastado (campana en version filtrante).
Si la campana se ha apagado durante el funcionaatorio normal:
Compruebe que:
-
no haya interruptions de corrente.
-
el dispositivo de interrupción omnipolar no se ha disparado.
En caso de eventuales anomalías en el funciona, antes de dirigirse al service de asistencia, desconectar el aparato de la alimentación electrica, extrayendo el enchufe al menos durante 5seguidos,ydespues conectarlo新款amente.Si la anomía de funciona no desaparece, dirigirse al service de asistencia.
DATOS TÉCNICOS
| Alto (cm) | Ancho (cm) | Fondo (cm) | Ø del tubo de salute (cm) |
| 13 | 49,9 | 51,5 | 12,5 |
| 13 | 59,9 | 51,5 | 12,5 |
| 13 | 89,9 | 51,5 | 12,5 |
CE
Componentes no suministrados con el producto
Puede descargarse las Instrucciones de seguidad, el Manual del usuario, la Ficha del producto y los Datos de energia:
- Visitando nuestra páginaweb docs.whirlpool.eu
- Usando el número QR
