Características	Detalhes
Tipo de exaustor	Exaustor decorativo
Dimensões	Largura: 60 cm
Vazão de ar	Até 400 m³/h
Níveis de potência	3 níveis de potência
Filtro de gordura	Filtro metálico, lavável na máquina de lavar louça
Iluminação	Iluminação LED
Instalação	Instalação na parede
Consumo de energia	Classe energética: C
Nível de ruído	Máx: 65 dB
Manutenção	Limpeza regular do filtro de gordura
Segurança	Proteção contra sobrecarga elétrica
Garantia	2 anos

Perguntas frequentes - AKR 4411 WH WHIRLPOOL

Como instalar o exaustor WHIRLPOOL AKR 4411 WH?

Para instalar o exaustor, siga as instruções fornecidas no manual de instalação. Certifique-se de fixar o exaustor a uma distância de 65 cm acima da superfície de cozimento e de respeitar as orientações elétricas.

O exaustor WHIRLPOOL AKR 4411 WH está fazendo barulho. O que fazer?

Um certo nível de ruído é normal quando o exaustor está em funcionamento. Se o ruído for excessivo, verifique se os filtros estão limpos e bem instalados. Se o problema persistir, entre em contato com um técnico.

Como limpar os filtros do exaustor?

Os filtros metálicos podem ser limpos à mão com água quente e detergente ou na máquina de lavar louça. Certifique-se de deixá-los secar completamente antes de reinstalá-los.

A luz do meu exaustor não funciona. O que fazer?

Verifique primeiro se a lâmpada está queimada. Substitua a lâmpada se necessário. Se a luz ainda não acender, verifique as conexões elétricas e certifique-se de que o exaustor está corretamente alimentado.

O exaustor WHIRLPOOL AKR 4411 WH pode ser usado no modo de recirculação?

Sim, o exaustor pode funcionar no modo de recirculação usando um filtro de carvão. Certifique-se de instalar o filtro corretamente para um funcionamento ideal.

Que tipo de filtro devo usar para o exaustor WHIRLPOOL AKR 4411 WH?

Use filtros metálicos para gordura e filtros de carvão para o modo de recirculação. Certifique-se de substituí-los conforme as recomendações do fabricante.

Como posso reduzir odores na minha cozinha?

Certifique-se de que o exaustor está funcionando corretamente e use-o durante o cozimento. Uma boa manutenção dos filtros também ajuda a reduzir odores.

O exaustor não liga. O que verificar?

Verifique se o aparelho está ligado e se o disjuntor não foi desarmado. Certifique-se também de que o interruptor do exaustor está na posição "ON".

Quais são as dimensões do exaustor WHIRLPOOL AKR 4411 WH?

As dimensões do exaustor são 60 cm de largura, 50 cm de profundidade e 15 cm de altura.

MANUAL DE UTILIZADOR AKR 4411 WH WHIRLPOOL

PT Instruções de uso

DA Brugsanvisning

FI Kayttoohje

EL Odyics Xpno

NO Brugsanvisning

SV Bruksanvisning

UK Ihctpyku3 BnKOpncTaHn

CS Návod k použití

COLLEGAMENTO ELETTRICO

ANOMALIE DI FUNZIONAMENTO

ANOMALIAS DE FUNCIONAMIENTO

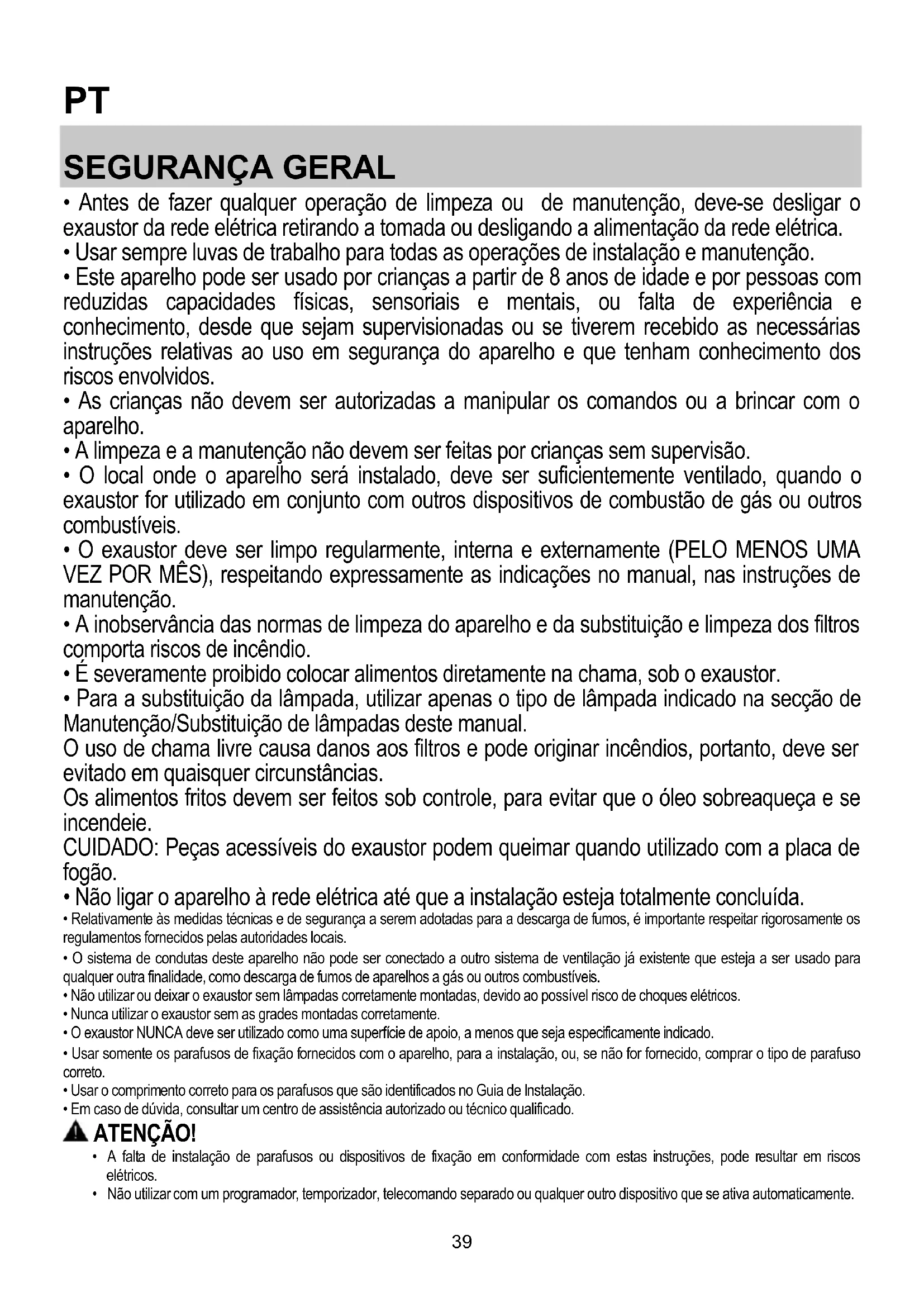

• Antes de fazer qualquer operacao de limpeza ou de manutencao, delve-se desligar o exaustor da rede elétrica retirando a tomada ou desligando a alimentacao da rede elétrica.
• Usar sempre luvas de trabalho para todas as operações de instalacao e manutenção.
• Este aparecido pode ser uso por crianças a partir de 8 anos de idade e por pessoas com reduzidas capacidades físicas, sensoriais e mentalais, ou falta de experiencia e conheçimento, desde que sejam supervisionadas ou se tiverem recebido as necessarias instruções relativas ao uso em segurará do aparecido e que tenham acontecimiento dos riscos envolvidos.
• As crianças não devem ser autorizadas a Manipular os comandos ou a brincar com o aparecido.
• A limpeza e a manutenção não devem ser feitas por crianças sem supervisão.
• O local ond e o aparelho sera instalado, deve ser suficientmente ventilado, quando o exaustor for utilizeso em conjunto comculosdispositivos de combustao de gas ou outros combustíveis.
• O exaustor deve ser limpo regularmente, interna e externamente (PELO MENOS UMA VEZ POR MÉS), respeitando expressamente as indicações no manual, nas instruções de manutenção.
• A inobservança das normas de limpeza do aparecido e da substituição e limpeza dos filtros comporta riscos de incência.
• É severamente proibido colocar alimentos diretamente na chama, sob o exaustor.
• Para a substituição da lâmpada, utilizes aspas o tipo de lâmpada indicado na secção de Manutenção/Substituição de lâmpadas deste manual.
  O uso de chama livre causa danos aos filtros e pode originar incéndios, portanto, deve ser évitado em quandoquer circunstâncias.
  Os alimentos fritos devem ser feitos sob controle, para fazer que o oleo sobraqueça e se incendeie.
  CUIDADO: Peças aceissweis do exaustor podem queimar quando utilizesc com a placac de fogao.
• Não ligar o aparecido à rede elétrica às que a instalação está totalmente conclusão.
• Relativamente às medicas tícnicas e de segança a serem adotadas para a descarga de fimos, é importante respeitar rigorosamente os regulamentos fornecidos pelas autoridades locais.
• O Sistema de conducts deste aparelho não pode ser connectado a outras sistemas de ventilação já existente que esteja a ser uso para qualquer outras finalidade, como descarga de fumos de aparhos a gás ou outros combustíveis.
• São utilizez ou deixar o exaustor sem lampadas corretemente montadas, devido ao possivel risco de choques elétricos.
• Nunca utilizes exaustor sem as grades montadas corretamente.
• O exaustor NUNCA deve ser'utilado como una superficie de apoio, a menos que sera especificamente indicado.
• Usar somente os parafudos de fixação fornecidos com o aparecido, para a instalação, ou, se não for fornecido, comprar o tipo de parafuso correto.
• Usar o comprimento correto para os parafusos que são identificados no Guia de Instalação.
• Em caso de dúvida, consulitar um centro de assistência autorizzato ou técnico qualificado.

ATENÇAIO!

• A falta de instalacao de parafusos ou dispositivos de fixacao em conformidade com estas instruções, pode resultar em riscos eletricos.
• Não utilizes com um programador, temporizador, telecomando separado ou qualquer及其他 dispositivo que se ativa automaticamente.

Manter as crianças meores de 3 anos afastadas do aparelho. Quando nao vigiadas por um adulto, as crianças meores de 8 anos devem ser mantidas afastadas do aparelho.

ATENÇA: o aparecido não deve ser operado mediante um dispositivo externo ou atravesemosumsystema de commando a distancia separado.

Esteasurehoadoesdestinaaousoprofessional.Naoutilizaroaparelhoaoar livre.

Para evaporar o risco de ferimentos pessoas, o aparecido deve ser movido e instalado por das ou mais pessoas.

A instalação - incluindo quando quaisquer conexões para fornecimento de água (caso previsto) e as ligações electrolyticas - e as operações de reparação devem ser realizadas por pessoal qualificado.

Uma vez conclusa a instalacao, o material de embalagem (peças de plastico, poliestreno, etc.) delve ser mantido fora do alcance das crianças para evaporar o risco de asfixia.

Nãoutilizar oaparelho quando estiver molhado ou descalço.

Nunca utilizes um aparecido de limpeza a vapor para limpar o aparibo - risco deCHOque eletrico.

O material de embalagem é 100% reciclavel e está marcado com o símbolo da reciclagem

O exaustor pode ser estetricamente Differente do modelo ilustrado neste manual, no entanto as instruções de uso, manutençao e instalação são as/DDmas.

Siga especificamente as instruções indicadas neste manual. Declina-se qualquer responsabilitadpe por eventuais invenrientes, danos ou incéndios provocados ao aparelho, derivantes da inobservança das instruções indicadas neste manual. O exaustor foi concebido para a aspiração de fumos e vapores de cozedura e é destinado exclusivamente para uso dométrico.

• É importante conservar estemanual para eventuais consultas futuras.
  Em caso de vendu ou mudanca, certifique-se que o manual acompanha o produits.
  Leia cuidadosamente as instruções: aparemimportantes informações sobre a instalação, uso e segurarca.
• Não efectue variações electrolyicas ou mecânicas no produits ou nos tubos de fuga.
• Antes de prosseguir com a instalação do aparelho, verifique se todos os componentes não está danificados. Caso contrário, contacte o seu fornecedor e não prossiga com a instalação.

A distência minima entre a superficie de suporte dos recipientes sobre o fogão e a parte mais baixa do exaustor não deve ser inferior a 60cm no caso de fogões electrolycicos e 75cm no caso de fogões a gás ou combinados.

Se as instruções de instalação do fogão a gás específarem uma distência maior, deve-se levar em conta esta指示ação.

CONEXÃO ELETRICA

A voltagem da rede eletrica deve corresponder com a voltagem indicada na etiqueta das caracteristicas, situada no interior do exaustor. Se dotado de fcha, conectar o exaustor a uma tomada, em conformidade com as nomas vigentes, posta em zona accesivel, mesmo deposita instalação. Se não tiver fcha (conexão direta à rede) ou a tomada não se encontrar numa zona accesivel, mesmo deposita instalação, aplicar um interruptor bipolar, em conformidade com a norma que assegure a desconexão completenessa da rede nas condições da categoria de sobretensão III, de acordo com as regras de instalação.

ATENÇAIO!

Antes de conectar novamente o circuito do exaustor com a alimentacao eltrica, vericar o seu funcaoamento, e vericar se o cabo de rede está montado corretamente.

Se o cabo não estiver equipado com uma ficha, lique os cabos de acordo com aanela segunte:

Tensão da rede eletrica e frequência

Consultar o valor indicado na etiqueta de caracteristicas no interior do exaustor.

Ligação de cabo

N:azul

L:castanho

Substituição do cabo de alimentação

Atença! A substituição do cabo de alimentação deve ser efetuada pelo service de assistência Tecnica autorizada de modo a prevenir qualquer risco.

SAÍDA DO AR

para as versoes apsirantes)

Conectar o exaustor ao tubos e orificios de descarga da parede com diametro equivalente a saida de ar (falange de uniao).

O uso de tubos ou orificios de descarga de parede com diametro inferior, pode provocar a diminuiçao do desempenho de aspiracao e um drastico aumento do ruido.

Não nos responsabilizamos a este respeito.

Utilizar um tubo conductor com complemento não inferior ao indicado.
Utilizar um tubo conductor com o menor número possível de curvas (angulo máximo da curva: 90^ ).
! Evitar alteracoes drasticas da sequao do tubo (diametro).
! Caso estas normas não sejam respeitadas a Empresa declina qualquer responsabilitadde.

FILTRANTE OU ASPIRANTE?

O seu exaustor está pronto para serutilido na versao aspirante.

Para usar o exaustor na versão filtrante deve ser instalado um KIT ACESSORIO apropriad.

Verifique nas primeiras páginases deste manual se o KIT ACESSORIO já vem fomecido ou se deve ser comprado separamente.

Note: Se for fornecido com o equipamento, em algunos casos, o Sistema de filtragem adjunta à base de carvão activo pode já estar instalado no exaustor.

As informacoes para a transformacao do exaustor da versao aspirante a versao filtrante ja está contidas neste manual.

Versão aspirante

Os vapes so evacados para o exterior, por meio de um tubo de descarga fixado a falange de conexao que se encontra sobre o exaustor.

ATENÇAIO!

O diametro do tubo de descarga deve ser equivalente ao diametro do anel de conexao.

ATENÇAIO!

O ar aspirado sera desengordurado e desodorazo antes de ser recanalizo de volta para o ambiente.

Para usar o exaustor esta versão é necessário instalar umsystema de filtragem adiconal a base de carvalo ativado.

COMANDOS

O exaustor vem equipado com um pail de comandos com um controlo de velocidade de aspiracao e um controlo para acender a luz de illuminacao do plano de cozedura.

a. ON/OFF luzes
b. OFF motores
c. -d. -e. Potência minima de aspiração (c.), media (d.), Tmaxima (e.).

MANUTENÇAO

Limpeza

Para a limpeza, utiliser um pano humedecido com deterentes liquidos neutros. Evitar o uso de produits contendo abrasivos. NÃO UTILIZE ÁLCOOL!

Manutenção dos filtros anti-gordura

Capta as particulas de gordura provenrientes da cozedura.

O Filtró de gordura deve ser limpo uma vez por mês com detergentes não agressivos. O filtró pode ser lavado manualmente ou na区管委会 de lavar louça a baixas temperatas e com um ciclo breve.

O filtró metalico para a gordura pode perdcer cor com as lavagens na boaquina da louça, mas as suas caracteristicas de filtração não se alteram.

Para desmontar o filtró antigordura puxe o puxador de libertação com mola.

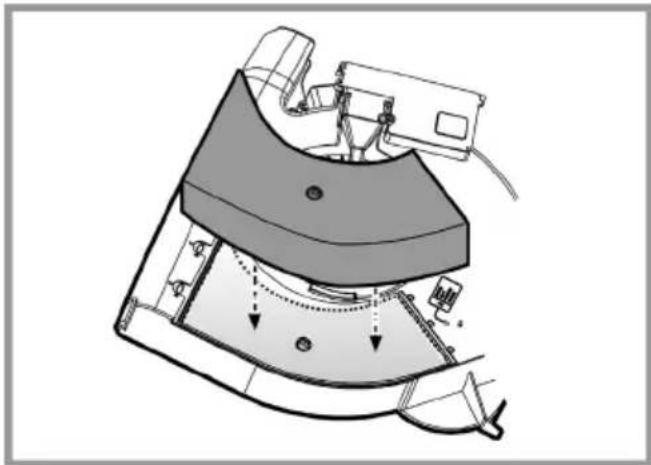

Manutenção do FILTER a carvalho

Retém os odeores desagradáveis produzidos durante a preparação de alimentos.

A)saturação do filtró de carvão atrvilado verifica-se après um uso mais ou menos prolongado, em funcao do tipo de cozedura e da regularidade da limpeza do filtró de gorduras.Em todo caso, é necessario substitir o cartucho no maximo a cada 4 meSES.

Não pode ser lavado ou regenerado.

Montagem: Remove a tampa girando as manoplas de 90^

Inserir o elemento filtrante de carvão activado no interior do respectivo não e fixa-lo girando a manopla de 90^ , fechar novamente a tampa.

Proceder em sentido inverso para a desmontagem.

Substituição das lâmpadas

Desligar o aparelho da rede elétrica;

Atença! Antes de tocar as lampadas, certifique-se que está frias.

Substituir a lampada danificada.

Utilizar apenas lampadas LED de 2,5W-E14 no máximo. Para mais informações, consulutar aolta em anexo "ILCOS D" (posicao alfanumerica "1e").

ELIMINAÇÃO

Este aparelho está classificado de acordo com a Diretiva Europeia 2012/19/EC sobre Resíduos de equipamento eletrico e elektrónico (REEE). Ao garantir a eliminação adequada这是我, está aaabdar a evitar potenciáis consequências negativas para o ambiente e para a saude Pública, que poderiam derivar de um manuseamento de dispersão inadequada这是我.

O símbolo — no produits ou nos documents que acompanham o produits, indica que este aparecido não pode receber um tratamento semelhante ao de uma dispersão domestica.

Pelo contrario, devar se depositado no respecivo centro de recolha para a reciclagem de equipamento eltic o eletronic.

A eliminação devar se efetuada em conformidade com as normas ambientais locais para a eliminação deespercios.

Para obter informacoes mais detalhadas sobre o tratamento, a recuperação e a reciclagem deste produits, contate o Departamento na sua localidade, o seu service de eliminação de deserdimentos domesticos ou a loja ond adquiriu o produit.

Aparelho projetado, testado e fabricado de acordo com:

• Segurarca: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Desempenho: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggestoes para una utilização correta, de modo a reduzir o impacto ambiental: LIGUE o exaustor na velocidade minima quando começar a cozinhar e mantenha-o em funcção por mais eles minuto antes terminado. Aumente a velocidade somente em caso de muito fumo ou vapor e use as velocidades altas semente em situações extremas. Substitua o(s) filtró(s) a carvão quando necessário, para manter uma boa eficiência na redução dos odeores. Limpe o(s) filtró(s) de gordura quando necessário para manter uma boa eficiência. Use o diâmetro máximo do sistema de conduitas indicado este manual para optimizar a eficiência e minimizar o ruido.

ANOMALIAS DE FUNCIONAMENTO

Se algo parece não funciona, antes de contactar o Serviço de Assistência efectuar seguides controlos simples:

• Se o exaustor não funciona:

Verificar que:

• não há interrupção de corrente.

• foi seleccionada uma velocidade.

• Se o exaustor tiver uma performance frac:

Verificar que:

• A velocidade do motor selecionada é suficiente para a quantidade de fumo e vapores libertada.
• O fogo é suficientemente arejado para permitir uma tomada de ar.

• O filtró de carvão não está gasto (exaustor em versão filtrante).

• Se o exaustor desligar durante o funct ionamento normal:

Verificar que:

• não há interruptação de corrente.
• o dispositivo de corte omnipolar não disparou.

Se o exaustor não funciona correctamente, retirar a ficha para desigalho por um breve periodo da rede elcctrica principal (pelo menos 5 seg.). Em seguda colocar nowamente a ficha e experimentar mais uma vez antes de contactar o Servico de assistencia tectnica. Se o problema de funcaoamento persistir, contacte o service de assistencia.

DADOS TÉCNICOS

Altura (cm)	Largura (cm)	Profundidade (cm)	Ø do tubo de escape (cm)
13	49,9	51,5	12,5
13	59,9	51,5	12,5
13	89,9	51,5	12,5

CE

Componentes não fomecidas com o produto.

Pode transferir as Instruções de Segança, o Manual do Utilizador, a Ficha do Produto e os Dados Energéticos:

• Visitando o lorowebsite docs.whirlpool.eu
• Utilizando o documento QR
• Em alternativa, contacte o,isso Servico Pós-Venda (atraves do numero de téléphone contido no livrete da garantia). Ao contactar o,isso Servico Pós-Venda,indique os@códigos fornecidos na placadetid identificacao do seu produit.
