AKR 4411 WH - Emhætte WHIRLPOOL - Gratis brugsanvisning og manual

Egenskaber	Detaljer
Type emhætte	Dekorativ emhætte
Mål	Bredde: 60 cm
Luftstrøm	Op til 400 m³/t
Effektniveauer	3 effektniveauer
Fedtfilter	Metalfilter, opvaskemaskineegnet
Belysning	LED-belysning
Installation	Vægmontering
Energiforbrug	Energi klasse: C
Lydniveau	Max: 65 dB
Vedligeholdelse	Regelmæssig rengøring af fedtfilter
Sikkerhed	Beskyt mod elektrisk overbelastning
Garanti	2 år

Ofte stillede spørgsmål - AKR 4411 WH WHIRLPOOL

Hvordan installerer jeg WHIRLPOOL AKR 4411 WH emhætten?

For at installere emhætten skal du følge instruktionerne i installationsmanualen. Sørg for at fastgøre emhætten 65 cm over kogezonen og overholde de elektriske anvisninger.

WHIRLPOOL AKR 4411 WH emhætten larmer. Hvad skal jeg gøre?

Et vist støjniveau er normalt, når emhætten kører. Hvis støjen er for høj, skal du kontrollere, om filtrene er rene og korrekt installeret. Hvis problemet fortsætter, kontakt en tekniker.

Hvordan rengør jeg emhættens filtre?

Metalfiltrene kan rengøres i hånden med varmt vand og sæbe eller i opvaskemaskinen. Sørg for, at de er helt tørre, før de geninstalleres.

Mit emhættelys virker ikke. Hvad skal jeg gøre?

Tjek først, om pæren er sprunget. Udskift pæren om nødvendigt. Hvis lyset stadig ikke tænder, kontroller de elektriske forbindelser og sørg for, at emhætten får strøm.

Kan WHIRLPOOL AKR 4411 WH emhætten bruges i recirkulationsmode?

Ja, emhætten kan køre i recirkulationsmode ved brug af et kulfilter. Sørg for at installere filteret korrekt for optimal funktion.

Hvilken type filter skal jeg bruge til WHIRLPOOL AKR 4411 WH emhætten?

Brug metal fedtfiltre og kulfiltre til recirkulationsmode. Sørg for at udskifte dem i henhold til producentens anbefalinger.

Hvordan kan jeg reducere lugte i mit køkken?

Sørg for, at emhætten fungerer korrekt, og brug den under madlavning. God vedligeholdelse af filtrene hjælper også med at reducere lugte.

Emhætten tænder ikke. Hvad skal jeg tjekke?

Tjek, om enheden er tilsluttet, og om sikringen ikke er sprunget. Sørg også for, at emhættens kontakt er i "ON" position.

Hvad er dimensionerne på WHIRLPOOL AKR 4411 WH emhætten?

Emhættens dimensioner er 60 cm bredde, 50 cm dybde og 15 cm højde.

BRUGSANVISNING AKR 4411 WH WHIRLPOOL

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
13	49,9	51,5	12,5
13	59,9	51,5	12,5
13	89,9	51,5	12,5

CE

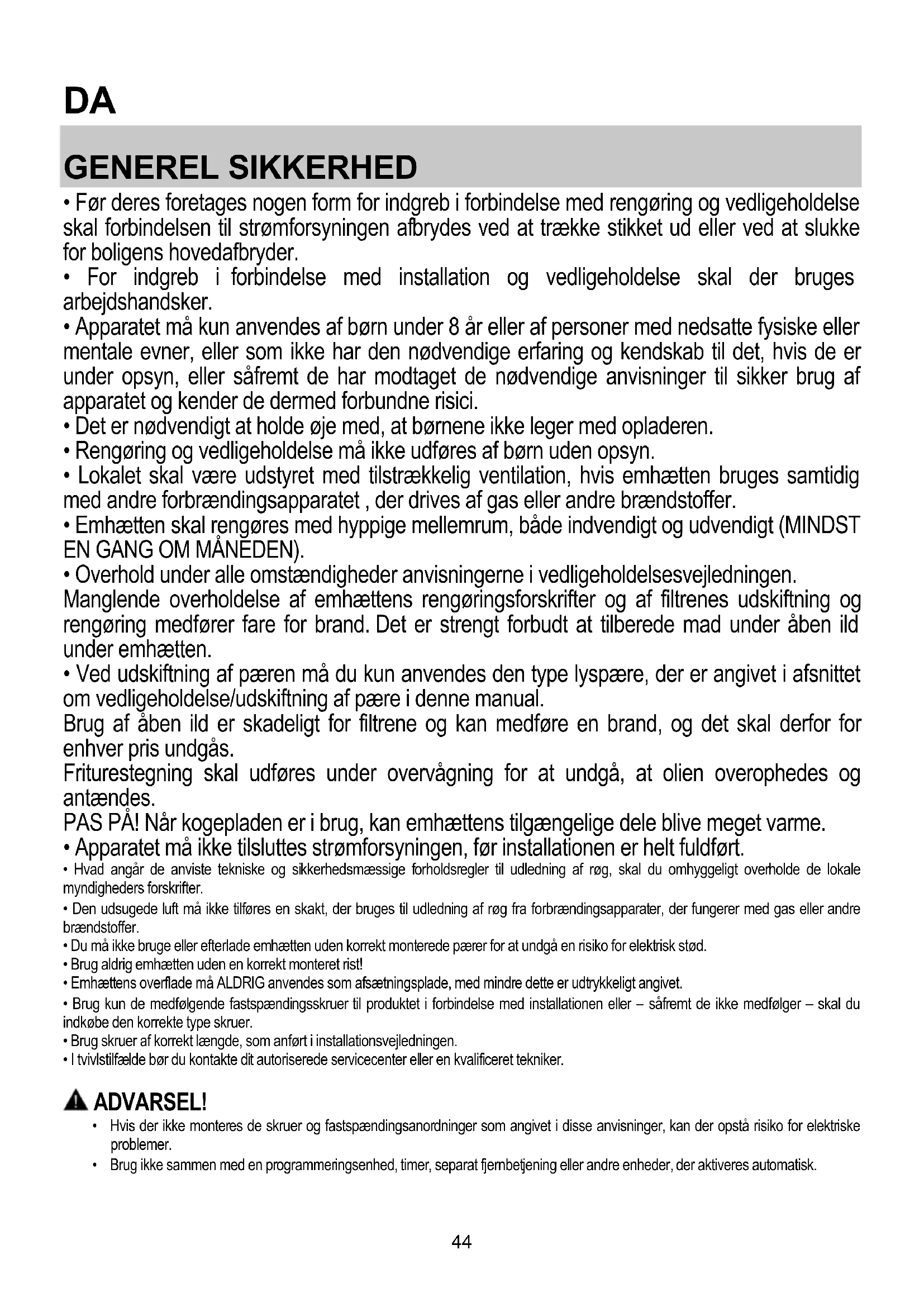

• Før deres foretages nogen form for indgrep i forbindelse med rengrering og vedligeholdelse skal forbindelsen til strømforsyningen afbrydes ved at trække stikket ud eller ved at slukke for boligens hovedafbryder.

• For indgreb i forbindelse med installation og vedligeholdelse skal der bruges arbejdshandsker.

• Apparatet må kun anvendes af børn under 8 År erler af personer med nedsatte fysiske eller mentale evner, eller som ikke har den nødvendige erfaring og kendskap til det, hvis de er under opsyn, eller safremt de har modtaget de nødvendige anvisninger til sikker brug af apparatet og kender de dermed forbundne risici.

• Det er nødvendigt at holde øje med, at børnene ikke leger med opladeren.

• Rengøring og vedligeholdelse ma ikke udføres af børn uten opsyn.

• Lokalet skal vare udstyret med tilstrækkelig ventilation, hvis emhætten bruges samtidig med andre forbrændingsapparatet , der drives af gas uller andre brandstoffer.

• Emhætten skal rengøres med hyppige mellemrum, bade indvendigt og uvdendigt (MINDST EN GANG OM MANEDEN).

• Overhold under alle omstændigheder anvisningerne i vedligeholdsesvejledningen.

Manglende overholdelse af emhættens rengøringsforskrifter og af filtrenes udskiftning og rengøring medforer fare for brand. Det er strengt forbudt at tilberede mad under aben ild under emhætten.

• Ved udskiftning af pæren må du kun anvendes den type lyspær, der er angivet i afsnittet om vedligeholdelse/udskiftning af pær e i dette manual.

Brug af aben ild er skadeligt for filtrene og kan medfore en brand, og det skal derfor for enhver pris undgas.

Friturestegning skal udfores under overvågning for at undga, at olien overophedes og antændes.

PAS PÄ! När kogepladen er i brug, kan emhættens tilgængelige dele blive meget varme.

• Apparatet må ikke tilsluttes strømforsyningen, før installationen er helt fuldført.
• Hvad angar de anviste tekniske og sikkerhedsmæssige forholsregler til udledning af røg, skal du omhyggeligt overholde de lokale myndigheders forskritter.
• Den udsugede luft må ikke tilføres en skakt, der bruges til udledning af røg fra forbraendingsapparater, der fungerer med gas eller andre brandstoffer.
• Du MMAIke bruge ell er afterlade emhaetten uden korrekt monterede pærer for at undg an risiko for elektrisk stod.
• Brug aldrig emhaeten Eden en korrekt monteret rist!
• Emhaettens overflade mä ALDRIG anvendes som afsætningsplade, medindre dette er udtrykkeligt angivet.
• Brug kun de medfolgende fastspændingsskruer til produktet i forbindelse med installationen uller - safremt de icke medfolger - skal du indkobe den korrekte type skruer.
• Brug skruer af korrekt laengde, som anfør i installationsvejledningen.
  I tvilstifaelde bør du kontakte dit autorisere de servicecenter aller en kvalificeret tekniker.

ADVARSEL!

• Hvis der/DDke monteres de skruer og fastspændingsanordninger som angivet i disse anvisninger, kan der opsta risiko for elektriske problemer.
• Brug ici sammen med en programmeringsenhed, timer, separat fjernbetjening ellr andre eheder, der aktiveres automatisk.

Børn under 3 År skal holdes langt væk fra apparatet. Hold apparatet utilgængeligt for børn under 8 År, medindre de konstant overvåges af en voksen.

ADVARSEL: Apparatet er ici beregnet til at blive idriftsat ved hjaelp af en ekstern enhed ell et separat fjembeteningsystem.
1 Dette apparat er/DDke beregnet til professionel brug. Apparatet ma ikke anvendes i det fri.
For at undgå risiko for kvæstelser skal apparatet händteres og installereres af to eller flere personer.
Installationen, herunder ogsa eventuelle vandforsyningsforbindelser (hvis relevant), og de elektriske tilslutninger, og reparationsarbejde skal udfores af kvaliferet personale.

När installationen er færdig, skal emballagen (plastikdele, polystyren osv.) opbevares uden for bøms rækkevidde for at undgå kvaelningsrisiko.

Brug aldrig apparatet, nár du er vad ellar barfodet.

Brug aldrig damprensningsapparater - risiko for elektrisk stod.

Emballagen er 100% genanvendelig og er markeret med genbrugssymbolet

Emhæten kan have et andet udseende i forhold til modellen på tegnineme i dette vegledning. Vejledningen til brug, vedligeholdelse og installering er dog uændret.

Overhold venligst alle instruktioner i donne vegledning. Fabrikanten frasiger sig ethvert ansvar for eventuelle fejl, skader aller brande forarsaget af apparatet, men afledt af manglende overholdelse af instruktioneme i donne vegledning. Emhæten er beregnet til udsugning af røg og damp fra madlavning, og mA kun benyttes til almindelig husholdning.

Det er vigtigt at opbevare donne vejledning, sa man far mulighed for at lese den senere. Ved viseresalg, overdragelse ellr flytning skal man sorge for, at vejledningen fofger emhaeten.
Laes instruktionere omhyggeligt: der findes vigtige oplysninger ominstallering, brug og sikkerhed.
Der mä参加会议, und die konservativität der Partei des Partei-Partnerschaften (PPAP) 2014.
- Undersøg at ingen komponenter er beskadiget, før apparatet installereres. Kontakt forhandleren og undlad at fortsette med installereringen, hvis der pavises beskadigelser.

Minimumsafstanden mellem kogegrejets stotteoverflade pa komfuret og den nederste del af emhaeten ma不信ke under 60cm ved elektriske kogeplader, og不信ke under 75cm ved gasblus ell komfurer med bade gasblus og elektriske kogeplader.

Hvis gaskomfurets vejledning angiver en storre afstand, skal dette overholds.

ELEKTRISK TILSLUTNING

Netspændingen skal svare til spændingen vist på typeskitet intemt i emhæten. Hvis emhæten er udstyret med et stik, skal emhæten tilsluttes en let tilgængelig stikkontakt, der er i overensstemmelse med de gældende standarder. Stikkontakten skal ögså vår let tilgængelig after installeringen. Hvis emhæten ikke er udstyret med et stik (direkte tilslutning til elnettet), aller hvis stikket ikke findes i et område, der ögså er let tilgængeligt after installeringen, skal der monteres en topolet afbryderkontakt i overensstemmelse med standardeme, der sørger for fuld afbrydelse fra elnettet i tilfælde af forhold i overspaendingskategori III, og i overensstemmelse med reglerne for elektriske installationer.

OBS!

Undersg altid, at netkablet er blevet monteret rigtigt, for emheltens kredslab tilsluttes forsyningsnettet og der udfores konrol af korrekt Funktion.

Hvis kablet ikke er udstyret med et stik,skal ledningeme forbinges i overensstemmelse med den falgende tabel:

Se den angivne værdi på etiketten med tekniske data inde i emhaeten.

Ledningsforbindelse

: gul/grøn

N:bla

L:brun

Udskiftning af forsyningskabel

Obs! forsyningsledningen ma udelukkende udskiftes af den autoriserede tekniske service, sä alle risici kan undgås.

UDLEDNING AF LUFT

(til versioner med udsugningi)

Tilsut emhaeten til affraeksr or aftraekshullet i vagegen, som skal have en diameter, der passer til luftudugningen (studflange).

Hvis rør og hul har en mindre diameter, forringes udsugningskapaciteten og støjen øges betydeligt.

Producenten fraægger sig ethvert ansvar i forbindelse hermed.

! Benyt et rør, der er sá kort som muligt.

! Benyt et r, der har sa fakurver som muligt (max. vinkel pa kurven: 90^
Undgå drastiskeændringerirreetsværnit.
Fabrikanten frolaegger sig ethvert ansvar, hvis disse regler ikke overholds.

Emhaeten er parat til brug i den sugende udgave.

For at benytt emhaeten den filtrerende udgave, skal det specielle SAET MED UDSTYR installeres.

Undersøg på de første sider i dette vegjedning, om SAETTET MED UDSTYR allerede er leveret med emhætten, eller om det skal købes separat.

Bemark: Hvis saettet leveres med emhaeten, er det supplerende filtreringssystem baseret paktiv kul eventuelt allerede installerer i emhaeten.

Oplysningeme til forvandling af emhaeten fra den sugende udgave til den filtrerende udgave findes allerede i denen vegledning.

Sugende udgave

Dampen ledes udenfor vha. et aftraeksrør fastgjort til samleflangen.

OBS!

Udledningsrøret leveres ikke, og skal købes.

Aftræsrørets diameter skal svare til diameteren på forbindelsesringen.

OBS!

Hvis emhaeten er udstyret med kulftr, skal disse fentre fjernes.

Filtrerende udgave

Den indsugede luft affedtes og lugten fjernes, for luften sendes tilbage i lokalet. For at benytte emhaeten i donne udgave skal der monteres et supplerende filtreringssystem baseret pa aktiv kul.

BETJENINGSANORDNINGER

Emhaet er udstyret med et betjeningspanel med mulighed for reguling af sugestyrken og lys til oplysning af kogeomraret.

a. ON/OFF lys
b. OFF motorer
c.-d.-e.Min.c.),middel (d.),max.e.) udsugningseffekt.

VEDLIGEHOLDELS

Rengoring

Ved rengoring ma der UDELUKKENDE anvendes en klud fugtet med neutrale, milde rengoringsmidler i flydende form. ANVEND IKKE VERKT0J ELLER ANDET UDSTYR TIL RENGORING.

Undga brug af produiter indeholdende slibemidler BENYT ALDRIG SPRIT!

Vedligeholdelse af fertfiltre

Tilbageholder de fedtparticler, der dannes under tilberedning af mad.

Fedtfilteret skal rengøres en gang om maneden med milder rengøringsmidler; filteret kan ogsa vaskes i opvaskemaskine ved lav temperatur og pa et kort opvaskeprogram.

Ved vask i opvaskemaskinen kan metal-fedtfilteret blive misfarvet, men dette vil/DDke have negativ indflydelse pa dets filtrerende egenskaber.

Trak i federhändtaget for at afontere fedtfilteret.

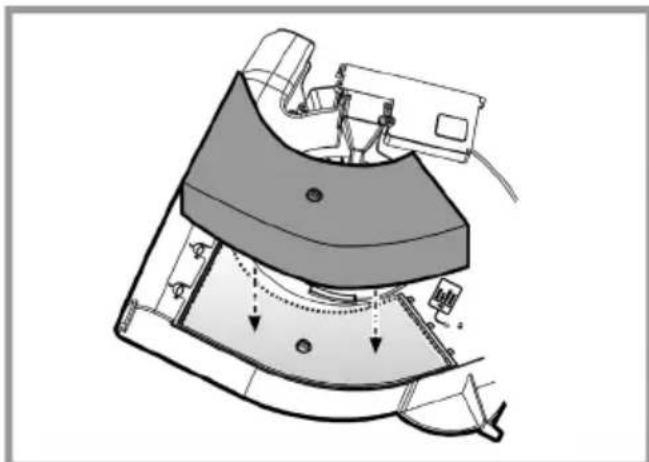

Vedligheholdelse af kulfilter

Filteret opfanger lugt fra madlavning.

Kulfilteret skal udskiftes hver 4. Maned, hvis emhaeten ikke benytttes intensivt, eller oftere.

Kulfiteret kan IKKE vaskes aller genanvendes.

Montering: fjern laget ved at dreje de runde händtag 90^ .

Indsæt den lille kulmadras i det specielle rum, og fastgør ved at dreje det runde handtag 90^ , luk laget igen.

Ved afmontering bedes man ffolge modsatte fremgangsmade.

Udskifting af paerer

Afbryd apparatet fra el-nettet.

Pas pa! Sorg for at paeerne er kolde ffor de berores.

Udskift den beskadigede lampe.

Anvend udelukkende lamper med lysdiode på højst 2,5W-E14. For yderligere detaljer, se det vedlagte blad "ILCOS D" (alfanumerisk position "1e").

BORTSKAFFALSE

Dette apparat er mærket i overensstemmelse med det Europæiske Direktiv 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Elektisk og elektronisk udstyr indeholder materiale, komponenter og stoffer, der kan vare skadelige for messengers sundhed og for miljøet, hvis kasseret elektrisk og elektronisk udstyr ikke handteres korrekt.

Elektrisk og elektronisk udstyr er mærket med nedenstaende overkrydsede skraldespand . Den symboliserer, at elektrisk og elektronisk udstyr违法犯罪.

Alle communer har etableret indsamlingsordninger, hvor elektrisk og elektronisk udstyr gratis kan afeveres af borgenne pa genbrugsstationer og andre indsamlingssteder erler bliver afhentet direkte fra husholdningerne. Næmere information kan fas hos kommunens tekniske forvaltning.

Sikkerhed: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Kapacitet: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Forslag til korrekt anvendelse til reducering af miljobelastning: Indstil ON på emhættens laveste hastighed, nr du begynder at lave mad og sluk den ørst et par minutter after endt madlavng. Forhøj kun hastigheden ved meget røg og damp. Anvend kun boost hastigheden i tilfælde, hvor det er øndvendigt. Udskift kulfilteret/kulflitrene, nr det er øndvendigt for at bieholde udsgunngseffektiviteten. Rens fedtfILTERet/fedtfiltrene, nr det er øndvendigt for at bieholde filtereffektiviteten. Anvend det største kabelsystemdiameter til optimering af effektiviteten og til minimering af støjen.

FUNKTIONSFEJL

Hvis der opstär Funktionsejrl, bør man foretage nedenstaende kontrl form ringer til Servicecenteret.

Hvis emhaeten ikke fungerer:

• at derDICke er strormsvigt.
• at der er valgt en hastighed.

Hvis emhaeten化进程l.

• at den valgte motorhastighed er tilstrækkelig til maengden af røg og damp.
• at køkkenet er korrekt ventileret af hensyn til luftindtaget.
• at kulfilteret seks er slidt (emhaeter i filtrerende udgaver).

Hvis emhaeten slukkes under nomal Funktion:

• at derDICERSTRMSVigt.
• om den flerpolede afbryderkontakt har grebet ind.

Hvis der opstår Funktionsejl, bør man inden henvendelse til Servicecenteret, afbryde emhaeten fra elforsyningen i mindst 5 sekunder ved at trække stikket ud, og derefter tilslutte emhaeten igen. Hvis Funktionsejlen stadig er til stede bedes man kontakte Servicecenteret.

TEKNISKE DATA

Højde (cm)	Bredde (cm)	Dybde (cm)	Ø på udsugningsrør (cm)
13	59,9	51,5	12,5
13	89,9	51,5	12,5
13	89,9	51,5	12,5

CE

KOMPONENTER der icke leveres med emhaeten

Du kan downloade Sikkerhedsanvisningerne, Brugsvejledningen, Databladet og Energidataene, ved at:

• Besøge vores website docs.whirlpool.eu

• Ved hjælp af QR-koden

Eller som alternativ kontakte vores serviceafdeling (Tele fonnummeret findes i garantihaeftet). Nár du kontakter vores serviceafdeling, bedes du angive kodeme pa dit

produkts identifikationsskit.

FI

YLEINEN TURVALLISUUS

Dersom det ikke er montert et støpsel på ledningen,rå du gå fram i henhold til tabellen nedenfor:

! Bruk et sa kort ror som mulig.

Avlopsrøret er ikke medlevert, men违法犯罪.

Diameteren i avlopsroret ma tilsvare diameteren pa tilstuningsringen.

MERKI!

Hvis ventilatoren er utstyrt med kullfibre, ma disse fjemes.

Filtrerende versjon

• Dersom hetten ikke virker:

Verifiser at:
- Brudd i strom forsyning/DDt sted.
- Det har blitt valgst en hastiget.

• Dersom hetten har en lav kapasitet:

Verifiser at:
