Eigenschaften	Details
Dunstabzugstyp	Dekorativer Dunstabzug
Abmessungen	Breite: 60 cm
Luftdurchsatz	Bis zu 400 m³/h
Leistungsstufen	3 Leistungsstufen
Fettfilter	Metallfilter, spülmaschinengeeignet
Beleuchtung	LED-Beleuchtung
Installation	Wandmontage
Energieverbrauch	Energieklasse: C
Lautstärke	Max: 65 dB
Wartung	Regelmäßige Reinigung des Fettfilters
Sicherheit	Schutz vor elektrischer Überlastung
Garantie	2 Jahre

Häufig gestellte Fragen - AKR 4411 WH WHIRLPOOL

Wie installiere ich die Dunstabzugshaube WHIRLPOOL AKR 4411 WH?

Um die Dunstabzugshaube zu installieren, folgen Sie den Anweisungen im Installationshandbuch. Stellen Sie sicher, dass die Haube 65 cm über der Kochfläche befestigt ist und die elektrischen Vorschriften eingehalten werden.

Die Dunstabzugshaube WHIRLPOOL AKR 4411 WH macht Geräusche. Was tun?

Ein gewisses Geräuschniveau ist normal, wenn die Haube läuft. Wenn der Lärm zu laut ist, überprüfen Sie, ob die Filter sauber und richtig installiert sind. Wenn das Problem weiterhin besteht, wenden Sie sich an einen Techniker.

Wie reinige ich die Filter der Dunstabzugshaube?

Die Metallfilter können von Hand mit warmem Wasser und Reinigungsmittel oder in der Spülmaschine gereinigt werden. Stellen Sie sicher, dass sie vor der Wiedereinsetzung vollständig trocken sind.

Das Licht meiner Dunstabzugshaube funktioniert nicht. Was tun?

Überprüfen Sie zuerst, ob die Glühbirne durchgebrannt ist. Ersetzen Sie die Glühbirne bei Bedarf. Wenn das Licht immer noch nicht angeht, überprüfen Sie die elektrischen Verbindungen und stellen Sie sicher, dass die Haube mit Strom versorgt wird.

Kann die Dunstabzugshaube WHIRLPOOL AKR 4411 WH im Umluftbetrieb verwendet werden?

Ja, die Haube kann im Umluftbetrieb mit einem Kohlefilter betrieben werden. Stellen Sie sicher, dass der Filter korrekt installiert ist, um eine optimale Funktion zu gewährleisten.

Welchen Filtertyp soll ich für die Dunstabzugshaube WHIRLPOOL AKR 4411 WH verwenden?

Verwenden Sie Metallfettfilter und Kohlefilter für den Umluftbetrieb. Ersetzen Sie diese gemäß den Empfehlungen des Herstellers.

Wie kann ich Gerüche in meiner Küche reduzieren?

Stellen Sie sicher, dass die Haube ordnungsgemäß funktioniert und verwenden Sie sie während des Kochens. Eine gute Wartung der Filter hilft ebenfalls, Gerüche zu reduzieren.

Die Dunstabzugshaube lässt sich nicht einschalten. Was soll ich überprüfen?

Überprüfen Sie, ob das Gerät angeschlossen ist und ob die Sicherung nicht ausgelöst hat. Stellen Sie auch sicher, dass der Schalter der Haube auf "ON" steht.

Wie sind die Abmessungen der Dunstabzugshaube WHIRLPOOL AKR 4411 WH?

Die Abmessungen der Haube sind 60 cm Breite, 50 cm Tiefe und 15 cm Höhe.

BEDIENUNGSANLEITUNG AKR 4411 WH WHIRLPOOL

DE Betriebsanleitung

FR Mode d'emploi

ALLGEMEINE SICHERHEIT

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker Herauszieht bzw. den Hauptschalter ausschaltet.

• Alle Installations- und Wartungarbeiten sind mit Arbeitschandschuhen durchzuführen.

• Das Gerät kann von Kindern ab 8 Jahren, sowie von Menschen mit verringerten physischen, Sinnlichen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts safer eingewiesen wurden und sich der damit verbundenen Gefahren bewusst sind.

• Darauf achten, dass Kinder mit dem Gerät nicht玩游戏. Kinder dürfen bei Reinigung und Wartung nur dann halten, wenn sie damit beaufsichtigt werden.

• Der Raum muss ausreichend beluftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird.

• Die Dunstabzugshaube muss regelmäßig voninnen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außer dem sollen den Anweisungen zur Wartung befolgt werden. Das nicht befolgen der Normen zur Reinigung der Dunstabzugshaube, das nicht befolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.

• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.

• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Absatz Lampenwartung / Erssatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filter und kann zu Brandgefahr führen, daß ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube besteht werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist.

Für das Ableiten der Kuchengerüche halten Sie sich an die Voschriften der ortlichen Behörde.
- Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten darf im Aufstellraum der Geräte der Unterdruck nicht länger als 4 Pa (4 x 10 ^-5 bar) sein.
Die Abluft dar nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen fuhrt.
- Benutzen Sie die Haube nicht ohne korekt montierte Lampen, um Stromschlaggefahr zu vermeiden.
Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden!
Die Dunstabzugshaube darf NIEMALS als Auflageflache verwendet werden, sofern es nicht ausdrucklich angegeben ist.
- Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den wichtigen Schraubentyp.
Die Länge für die Schrauben verwenden, die im Installationshandbuch angegeben wird.
- Im Zweifelsfall, Fragen Sie ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal.

ACHTUNG!

• Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zur elektrischen Gefährung führen.
• Nicht mit einem externen Timer, einer Schaltuhr oder einer Fembedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

Halten Sie Kinder unter 3 Jahren fom vom Gerät. Ohne die ständige Aufsicht eines Erwachsenen Kinder unter 8 Jahren nicht in Reichweite des Geräts halten.

ACHTUNG: Das Gerätarf nicht über ein externes Gerät oder mit einer F embedienung in Betrieb gesetzt werden.
4 Dieses Gerät ist nicht für den professionellen Gebrauch. Das Gerät nicht im Freien benutzen.
Um Verletzungen zu vermeiden, muss das Gerät von zwei oder mehreren Personen bewegt und installiert werden.
Die Installation, die auch Anschlisse an das Wasserversorgungsznetz (wenn vorgesehen) und an das Stromnetz beinhaltet, und Reparaturen mussen von Fachpersonal ausgeführten werden.

Nach abgeschlossener Installation das Verpackungsmaterial (Plastik, Polystyrol usw.) außerhalb der Reichweite von Kindem aufbewahren, um Erstickungsgefahr zu vermeiden.

Das Gerät nicht benutzen, wenn man nass oder barfuß ist.

Das Gerät niemals mit Dampf reinigen - Stromschlaggefahr.

Das Verpackungsmaterial ist 100% recyclbar und mit dem Recycling-Zeichen gekennzeichnet

Die Dunstabzugshaube kann anders ausgehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber möglich.

Die Anweisungen, die in thisen Handbuch gegeben werden, messen strikt eingehalten werden. Es wird keinerlei Haftung ubernommen fur möglich Mangel, Schaden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in thisem Handbuch zuruckzufahren sind. Die Dunstabzugshaube wurde fur die Absaugung der beim Kochen entstehenden Dunde und Dampfe entwickelt. Sie ist nur fur den Hausgebrauch geeignet.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtreitung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben.
Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthalt.
Es durrene keine elektrischen oder mechanischen Änderungen am Gerat oder an den Abluftleitungen vorgenommen werden.
- Vergewissem Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sichitte mit Ihr hemr Handler in Verbindung.

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 60cm im Fall von elektrischen Kochfeldem und 75cm im Fall von Gas- oder kombinierten Herden nicht unterschreiben.

Wenn die Installationsanweisungen des Gaskochgerats einen großeren Abstand vorgegeben, ist dieser zu berücksichtigten.

ELEKTRISCHER ANSCHLUSS

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innem der Haube angegeben ist. Sofem die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschlieben. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannung Kategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS!

Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungleitung (Steckdose) ordnungsgemäß montiert wurde. Wenn das Kabel keinen Stecker hat, die Drähte entsprechend der folgenden Tabelle verbinden:

Netzspannung und Frequenz

Lesen Sie den Wert auf dem Aufkleber mit den Geräteigenschaften auf der Innenseite der Kappe.

Verdrahtung

N:Blau

L:Braun

Austausch des Netzkabels

Hinweis! Zur Vermeidung von Gefahren darf die Auswechselung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

ABLEITUNG DER ABLUFT

Die Dunstabzugshaube an Abluftrohre und Abluftöffnungen in der Wand anschließen, die den gleichen Durchmesser haben wie der Abluftstutzen (Anschlussflansch).

Die Benutzung von Rohren und Abluftöhnungen mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Gerauschentwicklung.

Bei Nichtbeachtung der Anweisungen übernimmt der Hersteller keine Haftung.

Ein möglichst kurzes Rohr verwenden.
! Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90^ ).
! Starke Änderungen des Rohrdurchmessers sind zu vermeiden.
! Jegliche Verantwortung wird von der Firma abgeleht, sollenn diese Nomen nicht respektiert werden.

UMLUFT- ODER ABLUFTBETRIEB?

I. Ihre Haube wird als Abzugshaube geliefert.

Um die Abzugshaube in der Umluftversion verwenden zu konnen, braucht der AKTIVKOHLE-FILTERSYSTEM installiert zu werden.

Stellen Sie in den ersten Seiten dieser Gebrauchsanleitung fest, ob das AKTIVKOHLE-FILTERSYSTEM mitgeliefert oder separat erhaltlich ist.

Anmerkung: Wenn das Aktivkothe-Filtersystem mitgeliefert wird, kann es schon in der Haube installiert worden sein.

Die Informationen über den Umbau der Abzugshaube in Umluftshaube sind in dieser Gebrauchsanleitung enthalten.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Die ingsaugte Luft wird zuvor entfettet und desodoriert werden, bevor sie wieder in den Raum zugeführrt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem, welches auf Aktivkohle basiert, installieren.

BEDIENELEMENTE

Die Dunstabzugshaube ist mit einer Bedienungsblende ausgestattet, die mit einer Steuerung für die Ansaugstarke bzw. -geschwindigkeit, sowie einer Steuerung zur Einstellung der Arbeitsplatzbeleuchung versehen ist.

a. Schalter ON/OFF Beleuchtung
b. Schalter OFF der Absaugfungtion
c.-d.-e. geringe (c.), mittlere (d.), hochste (e.) Saugstarke.

WARTUNG

Reinigung

Zur Reinigung AUSSCHLIESLLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

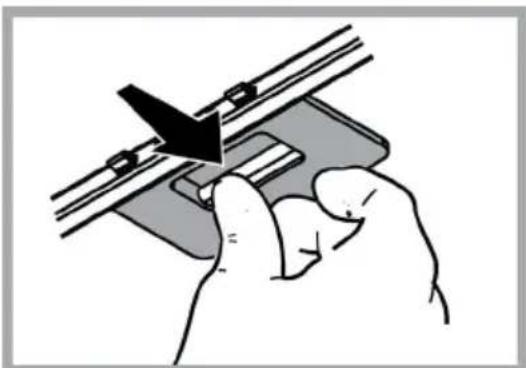

Wartung der Fettfilter

These dienen dazu, die Fettpartikel, die beim Kochen frei werden. zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spulmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spulmaschine abfürben, was seine Filtertermale jedoch in keiner Weise beeinträchtigt. Zwecks Demontage der Fettfilter den Aushakgriffziehen.

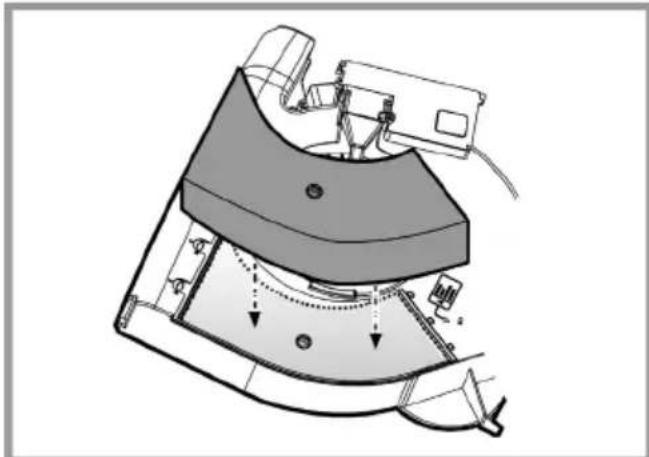

Wartung des Aktivkohlefilters

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benutzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sattigung des Aktivkohlefilters auf. Auf jeder Fall muß der Filtrereinsatz mindestens alle 4 Monate ausgewechselt werden. Er kann NICHT gereinigt oder erneut aktiviert werden.

Montage: Durch Drehen der Knäufe um 90^ die Abdeckung entfernen.
In das dazu vorgesehene Fach den Kohlefilter einsetzen undihn durch Drehen der Knäufe um 90^ befestigen, dann die Abdeckung wieder schlieben.

Beim Ausbauen in umgekehrter Reihenfolge vorgehen.

Ersetzen der Lampen

Das Gerät vom Stromnetznehmen.
Hinweis: Vor Berühren der Lampen sich vergewissem, dass sie abgekühlt sind.
Die beschädigte Lampe auswechseln.
Verwenden Sie nur max. 2,5W-E14 LED-Lampen. Für detailiertere Angaben,itte im Blatt "ILCOS D" (alphanumeric Position "1e") im Anhang nachsehen.

ENTSORGUNG

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC über Elektro- und Elektronik-Altgeräte (WEEE) ist vorliegenden Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie these Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll konnte ein solches Gerät durch unsachgemäß Entsorgung negative Konsequenzen nach sichziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation ist folgenden Symbol einer durchgestruchenen Abfalltonne abgebildet. Es weist darauf auf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitten wenden Sie sich an die zuständigen Behörden ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Handler, bei dem Sie these Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung deses Produs zu erhalten.

Gerat entwickelt, getestet und hergestellt nach:

• Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Leistungsfahigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringn: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und halten Sie die Haube einige Minuten nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen grossten Durchmesser des Luftastrittssystems, um die Leistungsfähigkeit zu optimieren und die Gerauschentwicklung zu minimieren.

BETRIEBSSTÖRUNGEN

Wenn et was ncht zu fuktionieren scheid, folgende Kontrollen durchfuhren, bevor der Kundendienst gerufen wird:

• Wenn die Abzugshaube nicht Funktioniert:

Prufen, ob:

• ein Stromausfall vorliegt.

• eine Geschwindigkeit gewählt wurde.

• Wenn die Leistung der Abzugshaube mangelhaft ist:

Prufen, ob:

• die gewählte Motorgeschwindigkeit für die freigesetzte Menge an Rauch und Dämpfen ausreicht.

• die Küche ausreichend beluftet ist, um eine Luftansaugung zuzulassen.
  der Kohlefilter verbraucht ist (bei Umluftversion).

• Wenn sich die Haube im Laufe des normalen Betriebs selbst ausgescheltet hat.

Prufen, ob:
- ein Stromausfall vorliegt.
- die allpolige Trennvorrichtung ausgelost wurde.

Die Dunstabzugshaube oder die Bedienungselemente Funktionieren nicht: Für mindestens 5 Sekunden die Stromversorgung der Dunstabzugshaube unterbrechen und dann die Haube erneut einschalten. Kann die Störung nicht behoben werden, kontaktieren Sieitte den Kundendienst.

TECHNISCHE DATEN

Höhe (cm)	Breite (cm)	Tiefe (cm)	Ø des Abluftrohrs (cm)
13	49,9	51,5	12,5
13	59,9	51,5	12,5
13	89,9	51,5	12,5

CE

Teile, die nicht zum Lieferumfang des Produkts gehoren

Sie konnen die Sicherheitshinweise, Bedienungsanleitung, Technischen Daten und Energiedaten wie folgt herunterlagen:

• Besuchen Sie unsere Internetseite docs.whirlpool.eu
• Verwenden Sie den QR-Code
• Alternativ können Sie unserer Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheit). Wird unser Kundendienst kontaktiert,itte die Codes auf dem Typenschild des Produkts angegeben.

FR

SECURITE GÉNÉRALE

ELEKTRISCHE AANSLUITING

FILTRERENDE ELLER SUGENDE?

ATIOXUYETE Tn XpnoT AIEAVTKW V MEOwV.MH XPHEIMONIOIEITE AAKOOI!

EuvtnpnoT Twv φλtpwν λιtouc

Suykpatei ta oomegaia liouc nou ppoepxovtai aio to ayieipua.

PpTei va kaBapicetai ia foopa tov ma vnae atopputavtka tou dev xapaocuv, eite oTo xepi n oTo TAAuvtnpio TiaTuw, to otioo TpTei va puBmuotei oe xaunan thepuokpaia kai oe ouvtoko kuklo. Me To TAAUoiO oTo TAAuvtnpio TiaTuw, to pIAtpo yia ta Iiinn mTopei eAaFpwCs va xaosI To XpWua to eTaBaalEi tic iDiotntec pfIatpapipaoatoc.

Ia v a y aE to o iA tro yia ta Ii nAkoauBote nV aTTOBnDkQia vi TIV apapoeon.. aTIOUPTALOKc.

Euvtnpnon tou φiltpou avpaka

ATooppoPá TIC duOApEOTc OoHc Tou TpoepxovTai aTo to ayeipeua.

O kopeooc Tou evpyou avpaka ouvtaleitai iyo TIOu atto tvn Tnapatetaeyn xpion avaloya me tov tTO Tou mayepaotc kai Tnv ouxvnta kaapiaou tou pIoTpou yia ta IIn.

FILTRERENDE ELLER SUGENDE?
