AKR 4411 WH - Cappa da cucina WHIRLPOOL - Manuale utente e istruzioni gratuiti

Caratteristiche	Dettagli
Tipo di cappa	Cappa decorativa
Dimensioni	Larghezza: 60 cm
Portata d'aria	Fino a 400 m8/h
Livelli di potenza	3 livelli di potenza
Filtro grassi	Filtro metallico, lavabile in lavastoviglie
Illuminazione	Illuminazione a LED
Installazione	Installazione a parete
Consumo energetico	Classe energetica: C
Livello di rumore	Max: 65 dB
Manutenzione	Pulizia regolare del filtro grassi
Sicurezza	Protezione contro sovraccarichi elettrici
Garanzia	2 anni

Domande frequenti - AKR 4411 WH WHIRLPOOL

Come si installa la cappa WHIRLPOOL AKR 4411 WH?

Per installare la cappa, segui le istruzioni fornite nel manuale di installazione. Assicurati di fissare la cappa a una distanza di 65 cm sopra la superficie di cottura e di rispettare le indicazioni elettriche.

La cappa WHIRLPOOL AKR 4411 WH fa rumore. Cosa fare?

Un certo livello di rumore normale quando la cappa in funzione. Se il rumore eccessivo, verifica che i filtri siano puliti e ben installati. Se il problema persiste, contatta un tecnico.

Come si puliscono i filtri della cappa?

I filtri metallici possono essere puliti a mano con acqua calda e detergente o in lavastoviglie. Assicurati di lasciarli asciugare completamente prima di reinstallarli.

La luce della mia cappa non funziona. Cosa fare?

Controlla prima se la lampadina bruciata. Sostituisci la lampadina se necessario. Se la luce non si accende ancora, verifica le connessioni elettriche e assicurati che la cappa sia correttamente alimentata.

La cappa WHIRLPOOL AKR 4411 WH pu essere utilizzata in modalit ricircolo?

S, la cappa pu funzionare in modalit ricircolo utilizzando un filtro a carbone. Assicurati di installare correttamente il filtro per un funzionamento ottimale.

Che tipo di filtro devo usare per la cappa WHIRLPOOL AKR 4411 WH?

Usa filtri metallici per i grassi e filtri a carbone per la modalit ricircolo. Assicurati di sostituirli secondo le raccomandazioni del produttore.

Come posso ridurre gli odori nella mia cucina?

Assicurati che la cappa funzioni correttamente e usala durante la cottura. Una buona manutenzione dei filtri aiuta anche a ridurre gli odori.

La cappa non si accende. Cosa verificare?

Verifica se l'apparecchio collegato e se il interruttore automatico non scattato. Assicurati anche che l'interruttore della cappa sia in posizione "ON".

Quali sono le dimensioni della cappa WHIRLPOOL AKR 4411 WH?

Le dimensioni della cappa sono 60 cm di larghezza, 50 cm di profondit e 15 cm di altezza.

MANUALE UTENTE AKR 4411 WH WHIRLPOOL

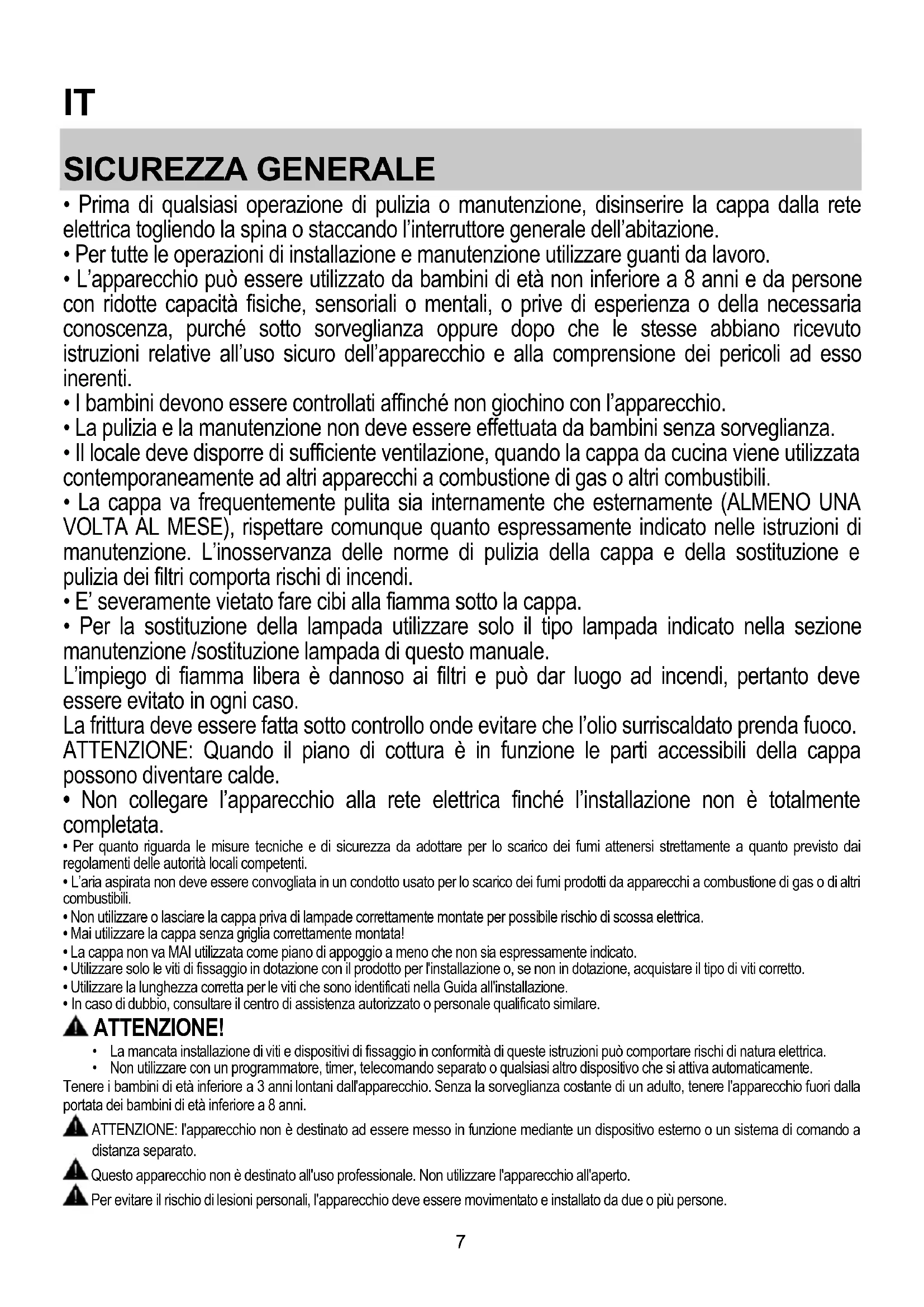

IT Istruzioni per l'uso

• Prima di qualsiasi operazione di pulizia o manutenzione, disinserire la cappa alla rete elettrica togliendo la spina o staccando l'interruttore generale dell'abitazione.
• Per tutte le operazioni di installatione e manutenzione utilizzare quanti da lavoro.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorvegianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprenzione dei pericoli adesso inerenti.
• I bambini devono essere controllati affinché non giochino con l'apparecchio.
• La pulizia e la manutenzione non deve essere effettuata da bambini alla sorveglianza.
• Il locale deve disporre di sufficiente ventilazione, quando la cappa da cucina viene utilizzata contemporaneamente ad altri appearecchi a combustione di gas o altri combustibili.
• La cappa va frequentlymente pulita sua internamente che esternamente (ALMENO UNA VOLTA AL MESE), rispetto comunique quanto espressamente indicate nelle istruzioni di manutenzione. L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi.
• E' severamente vietato fare cibi alla fiamma sotto la cappa.
• Per la sostituzione della lampada utilizzare solo il tipo lampada indicate nella sezione manutenzione /sostituzione lampada di questo manuale.
  L'impiego di fiamma libera è dannoso ai filtri e può dar luogo ad incendi, pertanto deve essere evitato in agli caso.
  La frittura deve essere fattà molto controllo upone evitare che l'olio surriscaldato prenda fuoco. ATTENZIONE: Quando il piano di cottura è in funzione le parti accessibili della cappa posso sono divertare calde.
• Non collegare l'apparecchio alla rete elettrica finché l'installazione non è totalmente completata.
• Per quanto riguarda le misure tecniche e di sicurezza da adottare per lo scarico dei fumi atteneri strettamente a quanto previsto dai regolamenti delle autorità locali competenti.
  L'aria aspirata non deve essere convogliata in un condotto usato per lo scarico dei fumi prodotti da apparecchi a combustione di gas o di altri combustibili.
  Non utilisezare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica.
• Maiutilizzarelacappa sanza griglia correttamente montata!
• La cappa non va MAI utilizzata come piano di appoggio a meno che non sia espessamente indicato.
• Utilizzare solo le viti di fissaggio in dotazione con il prodotto per l'installazione o, se non in dotazione, acquistare il tipo di viti corretto.
• Utilizzato la lunghezza corretta per le viti che sono identificati nella Guida all'installazione.
• In caso di dubbio, consultare il centro di assistenza autorizzato o personale qualificato similare.

ATTENZIONE!

La mancata installatione di viti e dispositivi di fissaggio in conformità di queste istruzioni cui可供rare rischi di natura elettrica.
Nonutilzzarecon unprogrammatore,timer,telecomando separato o qualsiastaltrodispositivoche sittvata automaticamente.

Tenere i bambini di età inferiore a 3 anni lontani dall'apparecchio. Senza la sorveglianza costante di un adulto, tenere l'apparecchio fuori da la portata dei bambini di età inferiore a 8 anni.

ATTENZIONE: l'apparecchio non è destinato ad essereMESSO in funzione mediante un dispositivo estemo o un systema di lavoro a distanza separato.
Questo apparecchio non è destinato all'uso professionale. Non utilizzato l'apparecchio all'aperto.
Per evitare il rischio di lesioni personali, l'apparecchio deve essere movimentato e installato da due o più persone.

L'installazione, comprehendeanche eventuali raccordi per l'alimentazione idrica (se previsti) e i collegamenti elettrici, e gli interventi di riparazione devono essere eseguit da personale qualificato.

A installatione compleata, conservare il materiale di imballaggio (parti in plastica, polistirolo, ecc.) fuori della portata dei bambini per evitare il rischio di soffocamento.

Nonutilizzare l'apparecchio quando si è bagnati oppure a piedi nudi.

Maiutilizzareapparecchi per pulizia a vapore-rischio di shock elettrico.

Il materiale dell'imballo è riscilabile al 100% ed è contrassegnato con il simbolo del riciclo

La cappa puo ave estetiche differenti rispetto a quanto ilustrato nei disegni di questo libretto, comunque le istruzioni per l'uso, la manutenzione e l'installazione rimangono le stesse.

Attenersi strettamente alle istruzioni riportate in quello manuale. Si declina ogni responsabilità per eventuali inconvenienti, danni o incendi provocati all'apparecchio derivati dall'inosservanza delle istruzioni riportate in quello manuale. La cappa è concepita per l'aspirazione dei fumi e vapori della cottura ed è destinata al solo uso domestico.

E' importante conservare tutti i manuali che accompagnano il prodotto per poterli consultare in agli giorni. In caso di vendita, di cessione o di trasloco, assicurarsi che restino insieme al prodotto.
Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.
Non effettuare variazioni elettriche o meccaniche sul prodotto o sulle condotte di scarico.
- Verificare l'integrità della cappa prima di procedere con l'installazione. In caso contrario contattare il rivenditore e non proseguire con l'installazione.

La distanza minima fra la superficie di supporto dei recipienti sul disposito di cottura e la parte più bassa della cappa da cucina deve essere non inferiore a 60cm in caso di cucine elettriche e di 75cm in caso di cucine a gas o miste.

Se le istruzioni di installmente del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerneconto.

La tensione di rete deve corrispondere alla tensione riportata sull'etichetta caratteristiche situata all'interno della cappa. Se provvista di spina allacciare la cappa ad una presa conforme alle norme vigenti posta in zona accessibile ancpe后再 l'installazione. Se sprovvista di spina (collegamento diretto alla rete) o la spina non è posta in zona accessibile, anche后再 installazione, aplicare un interrottore bilopare a normal che assicuri la disconnessione completa della rete nelle condizioni della categoria di sovratensione ill, conformamente alle regole di installatione.

ATTENZIONE!

Prima di ricollegare il circuito della cappa all'alimentazione di rete e di verificarne il corretto funzionamento, controllare sempre che il cavo di rete sa stato montato correttamente.

Se il cavo non è provvisto di spina,collegare i fili attenendosi alla tabella seguente:

Tensione e frequenza della rete

Fare riferimento al valore indicato nella etichetta caratteristiche all'interno della cappa.

Collegamento fili

: giallo/verde

N:blu

L:marrone

Sostituzione del cavo di alimentazione

Attenzione! La sostuzione del cavo di alimentazione deve essere effettuata dal servizio assistenza tecnica autorizzato o da persona con qualifica similare.

SCARICO DELL'ARIA

(per le versioni aspiranti)

Collegare la cappa a tubi e fori di scarico a parete con diametro equivalente all'uscita d'aria (flangia di raccordo).

L'utilizzo di tubi e fori di scarico a parete con diametro inferiore determinerà una diminuzione delle prestazioni di aspirazione ed un drastico augmento della rumorosità.

Si declina perciò agli responsabilità in merito.

! Usare un condotto lungo il minimo indispensable.
! Usare un condotto con minor numero di curve possibile (angolo massimo della curva: 90^ ).
! Evitare cambiamenti drastici di sezione del condotto.
L'azienda declina ogni responsabilità qualora queste nome non vengano rispetto.

FILTRANTE O ASPIRANTE?

La vostra cappa è pronta per essere utilizzata in versione aspirante.

Perutilizzare la cappa in versione filtrante va installato l'apposto KIT ACCESSORIO.

Verificate nelle prime pagine di questo manuale se il KIT ACCESSORIO è già fornito a corredo o va acquistato a parte.

Note: Se forito a corredo, in alcuni casi, il systema di filtraggio aggintivo a base di carboni attivi potrebbe essere più installato sulla cappa.

Le informazioni per la trasfomazione della cappa da versione aspirante a versione filtrante sono gli containute in questo manuale.

Versione aspirante

I vapore vengono evacuati verso l'estmo tramite un tubo di scarico fissato alla flangia di raccordo.

ATTENZIONE!

Il tubo di evacuation non è fornito e va acquistato.

Il diametro del tubo di scarico deve essere equivalente al diametro dell'anello di connessione.

ATTENZIONE!

Se la cappa è provvista di filtering/a carbone, quello/deve/devono essere rimioso/i.

Versione filtrante

L'aria aspirata verrà sgrassata e deodorata prima di essere riconvogliata nella stanza. Perutilizzare la cappa in questa versione è necessario installare un systema di filtraggio aggiuntivo a base di carboni attivi.

COMANDI

La cappa è formita di un pannello comandi con un controllo delle velocità di aspirazione ed un controllo di accensione della luce per l'illuminazione del piano di cottura.

a. ON/OFF luci
b. OFF motori
c. - d. - e. Potenza aspirazione minima (c.), media (d.), massima (e.).

MANUTENZIONE

Pulizia

Per la pulizia usare ESCLUSIVAMENTE un panno inumidito con detersivi liquidi neutri. NON UTILIZZARE UTENSILI O STRUMENTI PER LA PULIZIA!

Evitare l'uso di prodotti contenti abrasivi. NON UTILIZZARE ALCOOL!

Manutenzione dei filtri antigrasso

Trattiene le particelle di grasso derivanti alla cottura.

Ilchio antigrasso metallico deve essere pulito una volta al mese con detergenti non aggressivi, manualemente oppure in lavastoviglie aasse temperature ed a ciclo breve.

Con il lavaggio in lavastoviglie ilhetto antigrasso metallico più scoloriri ma le sue caratteristiche di filtraggio non cambiano assolutamente.

Per smontare ilhetto grassi tirare la maniglia di sgancio a molla.

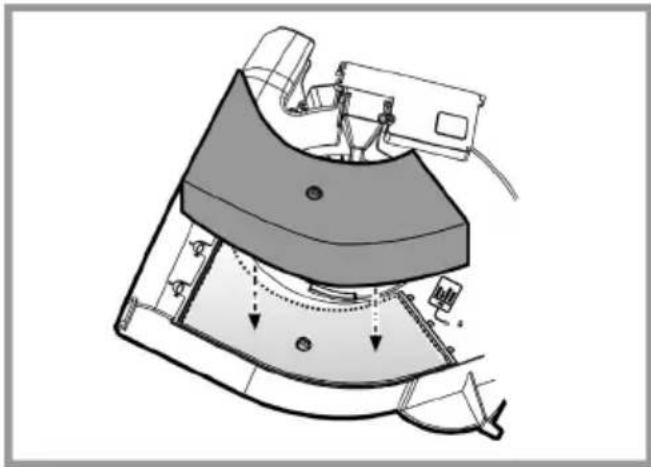

Manutenzione del filtro al carbone

Trattiene gli odori sgradevoli derivanti alla cottura.

La saturazione del filtro carbone si verifica dopo un uso più o meno prolongato a seconda del tipo di cucina e della regolarità della pulizia del filtrro grassi. In agli caso è necessario sostituire la cartuccia al massimo agli quattro mesi. NON può lavato o rigenerate.

Montaggio: Rimuovere il coperchio girando di 90^ i pomelli.

Inserire il materassino di carbone all'interno del vano apposto e fissario girando di 90^ il pomello, richiudere il coperchio.

Procedere in senso inverso per lo smontaggio.

Sostituzione delle lampade

Disinserire l'apparecchio alla rete elettrica.

Attenzione! Prima di toccare le lampade sincerarsi che siano fredde.

Sostituire la lampada danneggiata

Utilizzare solo lampade LED da max 2,5W-E14. Per maggiori dettagli, consultare il foglio allegato "ILCOS D" (posizione alfanumerica "1e").

SMALTIMENTO

Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche e elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

Apparecchiatura progettata, testata e realizzata nel rispetto delle norme sulla:

• Sicurezza: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Prestazione: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Suggerimenti per un corretto utilizzato al fine di ridurre l'impatto ambientale: quando iniziate a cucinare, accendere la cappa alla velocità minima, lasciandola accesa per alcuni minuti anni ovee o il termine della cottura. Aumentare la velocità solo in caso di grande quantità di fumo e vapore, utilizzando la funzione booster solo in casi estremi. Per Maintainere ben efficiente il systemà di riduzione degli odori, sostituire, quando è necessario, il//ilcro/ carbone. Per Maintainere ben efficiente il filtrlo del grasso, pulirlo in caso di necessità. Per ottimizzare l'efficienza e minimizzazione i rumori, utilizzare il diametro massimo del systemà di canalizzazione individato in quello manuale.

Se qualcosa non sembra funzionare, prima di chiamare il Servizio Assistenza effettuate i seguenti simplici controli:

• Se la cappa non funziona:

Verificare che:
- non c'é interruzione di corrente.
- è stata selezionata una velocità.
Se la cappa ha un rendimento scarso:

Verificare che:

• La velocità motore selezionata è sufficiente per la quantità di fumo e di vapori liberata.
• La cucina è sufficientemente areata per permettere una presa d'aria.
• Il filtro carbone non è consumato (cappa in versione filtrante).

Se la cappa si è spenta nel corso del normale funzionamento:

Verificare che:

• non c'é interruzione di corrente.

• il dispositivo di interruzione omnipolare non è scattato.

In caso di eventuali anomalie di funzionamento, prima di rivolverVi al servizio assistenza scollegate per almeno 5 sec. l'appareccchio dall'alimentazione elettrica extraendo la spina e colgateolo poi nuovamente. Nel caso in cui l'anomalia di funzionamento dovesse perdure, rivolgersi al servizio d'assistenza.

DATI TECHNICI

Altezza (cm)	Larghezza (cm)	Profondità (cm)	Ø del tubodi scarico (cm)
13	49,9	51,5	12,5
13	59,9	51,5	12,5
13	89,9	51,5	12,5

CE

Componenti non in dotazione con il prodotto

Per scaricare le istruzioni di sicurezza, il manuale d'uso, la schedatecnica e i dati energetici:

• Visitare il site web docs.whirlpool.eu
• Usare il codice QR
• Oppure, contattare il Servizio Assistenza (al numero di telefono riportato sul libretto di garanzia).

Quando si contatta il Servizio Assistenza, fornire i codici presenti sulla targhetta matricola del prodotto.

EN

GENERAL SAFETY

Le informazioni per la trasformazione della cappa da versione aspirante a versione filtrante sono più contente in quello manuale.
