BRUKSANVISNING NPSPE 13500 Neptun

Ved fare for oversvømmelse skal stikforbin- delserne anbringes i vandsikkert område.

2. Produktbeskrivelse og

Kontroller maskine og tilbehør for transports- kader.

3. Formålsbestemt anvendelse

8. Rengøring, vedligeholdelse og

9. Bortskaff else og genanvendelse

Fare! - Les bruksanvisningen for å redusere faren for personskader Dette utstyret kan brukes av barn som er 8 år eller eldre, og av perso- ner med reduserte fysiske, sensoriske eller mentale ferdigheter eller manglende erfarig og kunnskaper, dersom dette skjer under tilsyn, eller de er blitt instruert i sikker bruk av utstyret og forstår hvilke farer som utgår fra det. Barn må aldri leke med utstyret. Rengjøring og brukervedlikehold skal ikke utføres av barn, med mindre de er under tilsyn. Fare! Pumpen må koples få sin strømforsyning via en jordfeilbryter (RCD) med nominell avledningsspenning på maksimalt 30 mA (i henhold til VDE 0100 del 702 og 738). Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsentens kundeservice eller tilsvarende kvalifi - sert person, slik at risikoer unngås. Følg de andre sikkerhetsinstruksene i kapittel „8. Rengjøring, vedlike- hold og bestilling av reservedeler“. Det kan skje en tilsmussing av væsken ved at det renner ut smøre- middel. Anl_NPSP_E_13500_SPK7.indb 167Anl_NPSP_E_13500_SPK7.indb 167 04.05.16 15:0504.05.16 15:05NO

Fare! Når man bruker utstyr, må en del sikkerhetsregler overholdes for å forhindre personskader og ma- terielle skader. Les derfor nøye igjennom denne bruksanvisningen / disse sikkerhetsinstruksene. Ta godt vare på bruksanvisningen, slik at du til enhver tid har informasjonen til rådighet. Dersom du gir utstyret videre til en annen person, må du også sørge for å levere bruksanvisningen / sikkerhetsinstruksene sammen med utstyret. Vi påtar oss intet ansvar for ulykker eller skader som måtte oppstå fordi denne bruksanvisningen og sikkerhetsinstruksene ikke blir fulgt.

1. Sikkerhetsinstrukser

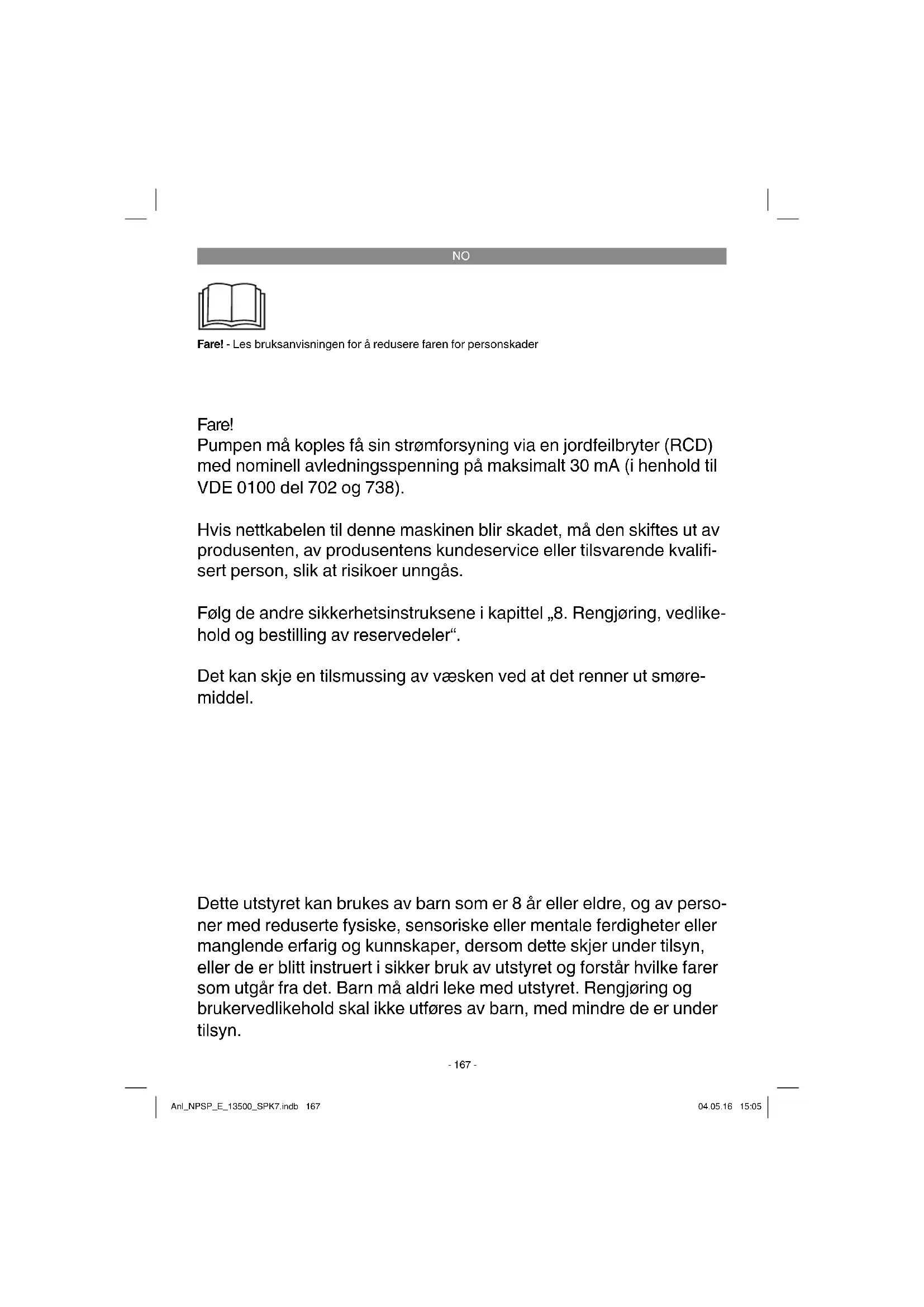

Fare! Les gjennom alle sikkerhetsinstruksene og andre instruksjoner. Dersom du gjør feil og ikke overholder sikkerhetsinstruksjonene og veiled- ningene, kan dette forårsake elektrisk støt, brann og/eller alvorlige personskader. Oppbevar alle sikkerhetsinstrukser og instruksjoner for å kunne slå opp i dem senere. Fare! Pumpen må koples få sin strømforsyning via en jordfeilbryter (RCD) med nominell avled- ningsspenning på maksimalt 30 mA (i hen- hold til VDE 0100 del 702 og 738). Maskinen er ikke egnet til bruk i svømmebas- senger, noen type badebassenger eller andre vann hvor det kan oppholde seg personer eller dyr mens pumpen er i drift. Det er ikke tillatt å ha maskinen i drift når det oppholder seg mennesker eller dyr i faresonen. Venn- ligst spør en autorisert elektriker!

Før du tar maskinen i bruk, må du utføre en forskriftsmessig kontroll for å bekrefte at, jordingen, nullkoplingen, feilstrøm-sikkerhets- bryteren svarer til elektrisitetverkets sikker- hetsforskrifter og fungerer upåklagelig.

Ved fare for oversvømmelser må pluggforbin- delsene plasseres i et område som er sikkert mot oversvømmelse.

Man må alltid unngå å pumpe aggressive væsker og å pumpe abrasive (smergelvirken- de) stoffer.

Maskinen skal ikke utsettes for å gå tørr.

Barn skal hindres tilgang til maskinen ved hjelp av egnede tiltak.

2. Beskrivelse av maskinen og

innholdet i leveransen

Vennligst kontroller at artikkelen er komplett ut fra det som er beskevet som innholdet i leveransen. Dersom det mangler deler må du henvende deg til vårt Service Center, eller til forhandleren hvor du kjøpte maskinen, innen 5 arbeidsdager etter kjøpet. Du må da legge fram en gyldig kjøpskvit- tering. Vær i denne forbindelse oppmerksom på garantiytelsestabellen i serviceinformasjonen helt bak i veiledningen.

Åpne emballasjen og ta maskinen forsiktig ut av emballasjen.

Kontroller maskinen og tilbehørsdelene med henblikk på transportskader.

Oppbevar om mulig emballasjen til garantiti- den er utløpt. Fare! Maskinen og forpakningsmaterialet er ikke le- ketøy for barn! Barn må ikke leke med plast- posene, foliene og smådelene! Det er fare for at de svelger dem og fare for kvelning!

3. Formålstjenlig bruk

Maskinen du har kjøpt er beregnet på pumping av vann med en maksimal temperatur på 35 °C. Det er ikke tillatt å bruke maskinen til andre væsker, spesielt ikke til drivstoff er for motorer, rengjørings- midler eller andre kjemiske produkter! Pumpen kan brukes overalt der hvor det er nød- vendig å pumpe vann, f.eks. i husholdningen, i hagen og i mange andre brukstilfeller. Det er ikke tillatt å bruke den til drift av svømmebasseng! Dersom maskinen skal brukes i vann eller bekker med naturlig gjørmete bunn, må du plassere mas- kinen på en liten forhøyning, f.eks. på mursteiner. Maskinen er ikke beregnet på kontinuerlig bruk, f.eks. som sirkulasjonspumpe i hagedammen. Maskinens forventede levetid ville da bli betydelig forkortet, ettersom maskinen ikke er konstruert for vedvarende belastning. Det er kun tillatt å bruke maskinen til den bruk den er beregnet på. All annen bruk som går ut over dette blir regnet for å være ikke-forskriftsmessig. Produsenten påtar seg intet ansvar for noen form for materielle skader eller personskader som måt- te resultere av slik bruk. For slike skader er ene og alene brukeren/maskinpasseren ansvarlig. Vær oppmerksom på at våre maskiner ikke er konstruert for bruk innen næringsliv, håndverk el- ler industriell bruk. Slik bruk er ikke forskriftsmes- sig. Vi gir ingen garanti dersom maskinen brukes i næringslivet, håndverks- eller industribedrifter, eller blir brukt til arbeider som kan likestilles med en slik bruk. Vannet kan bli forurenset hvis det lekker ut smøre- olje/smøremiddel.

Installasjonen av maskinen skjer enten:

stasjonært med fast rørledning eller

Under installasjonen må man passe på at mas- kinen aldri blir montert slik at den henger fritt etter trykkledningen eller etter strømkabelen. Maskinen må henges opp etter det hertil tiltenkte bærehåndtaket (2) eller opphengsøyet (5) i et tau, eller den må hvile mot bunnen av sjakten. For at man skal være garantert at maskinen fun- gerer upåklagelig, må sjaktbunnen alltid være fri for gjørme eller andre former for tilsmussing Hvis vannivået er for lavt, kan den gjørmen som befi nner seg i sjakten raskt komme til å tørke inn og dermed hindre at maskinen starter. Derfor er det nødvendig å kontrollere maskinen med jevne mellomrom (utføre startforsøk). Pumpesjakten bør være tilstrekkelig stor.

5.2 Tilkopling til strømnettet

Når du har lest nøye igjennom installasjonsveiled- ningen og bruksanvisningen, kan du sette maski- nen i drift. Ta hensyn til følgende punkter:

Forviss deg om at det aldri kan komme fuk- tighet eller vann inn i nettilkoplingen.

Unngå at maskinen går tørr.

Trekk nettpluggen ut av stikkontakten for å slå av pumpen. Den integrerte fl ottørbryterens funksjon Automatisk drift: Under automatisk drift må vendebryteren (A) stå i nederste stilling (fi g. 3). Dermed er den integrerte fl ottørbryteren aktivert. Innkoplingshøyden kan nå stilles inn med hånd- taket (B) fra 15-22 cm. Til dette må håndtaket (B) presses sammen som vist på bilde 5. Ved ca. 10 cm koples maskinen ut igjen. Manuell drift: For manuell drift må vendebryteren (A) settes i øverste stilling (fi g. 4). Dermed er den integrerte fl ottørbryteren forbiko- plet, og maskinen går kontinuerlig. Under manuell drift kan vannet suges opp ned til en gjenværende dybde på 35 mm. Pass på: Det kreves en vannhøyde på min. 70 mm for at maskinen skal kunne suge opp vann i manuell drift. Forsiktig! I manuell drift må pumpen kun brukes under op- psyn, slik at man unngår at den går tørr. Pumpen må slås av (trekk ut nettpluggen) så snart det ikke lenger kommer vann ut av trykkledningen.

7. Utskiftning av nettkabelen

Fare! Hvis nettkabelen til denne maskinen blir skadet, må den skiftes ut av produsenten, av produsen- tens kundeservice eller tilsvarende kvalifi sert person, slik at risikoer unngås.

8. Rengjøring, vedlikehold og

bestilling av reservedeler Fare!

Trekk alltid ut nettstøpslet før du utfører vedli- keholdsarbeider.

Ved transportabel bruk bør maskinen alltid rengjøres med rent vann etter hver bruk.

Ved stasjonær installasjon anbefales det å kontrollere flottørbryterens funksjon hver tred- je måned.

Fjern gjørmen fra bunnen av sjakten hver tredje måned og rengjør også sjaktveggene.

8.1 Rengjøring av skovlhjulet

Ved for mye avleiringer inne i huset må man ta den nederste delen av maskinen fra hverandre på følgende måte:

1. Løsne innsugingskurven (fi g. 1/pos. 4) fra hu-

2. Løsne innsugningskurven fra huset.

3. Rengjør skovlhjulet med rent vann.

OBS! Ikke plasser maskinen på, eller støtt maskinen mot ,skovlhjulet!

4. Monteringen skjer i motsatt rekkefølge.

Når man bestiller reservedeler, bør følgende opp- lysninger angis:

9. Avfallsbehandling og gjenvinning

Utstyret er pakket inn i emballasje for å forhindre transportskader. Denne emballasjen er et råstoff og kan dermed brukes om igjen, eller den kan føres tilbake til råstoff kretsløpet. Maskinen og tilbehøret består av ulike materialer, f.eks. metall og kunststoff er. Defekte maskiner skal ikke kastes i husholdningsavfallet. Maskinen bør leveres inn til et egnet depot for forskriftsmessig avfallsbe- handling. Spør hos kommuneadministrasjonen, dersom du ikke vet hvor et slikt deponi fi nnes.

11. Feilsøkingsskjema

Feil Årsaker Tiltak Maskinen starter ikke - Ingen nettspenning - Den integrerte fl ottørbryteren kopler ikke - Kontroller nettspenningen - Rengjør den integrerte fl ottørbryte- ren Maskinen pumper ikke - Innløpssilen er tiltettet - Knekk på trykkslangen - Rengjør innløpssilen med en vannstråle - Fjern knekken Maskinen koples ikke ut - Den integrerte fl ottørbryteren kan ikke synke ned - Rengjør den integrerte fl ottørbryte- ren Matemengden ikke tilstrekkelig - Innløpssilen er tiltettet - Ytelsen er redusert på grunn av sterkt tilsmusset vann og tilsetning av stoff er med smergelvirkning i vannet - Rengjør innløpssilen - Rengjør maskinen og skift ut slite- delene Maskinen koples ut etter kort tid i drift - Motorvernet kopler ut maskinen fordi vannet er for tilsmusset - Vanntemperaturen er for høy, mo- torvernet kopler ut - Trekk ut nettpluggen og rengjør maskinen og sjakten - Sørg for at vanntemperaturen er maks. 35° C! Anl_NPSP_E_13500_SPK7.indb 172Anl_NPSP_E_13500_SPK7.indb 172 04.05.16 15:0504.05.16 15:05NO

Kun for EU-land Ikke kast elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EF om utbrukt elektro- og elektronisk utstyr og gjennomføring i nasjonal lovgivning må utbrukt elektroverktøy samles inn separat og tilføres miljøvennlig gjenvinning. Recycling-alternativ til oppfordring om returnering: Eieren av elektroutstyret er alternativt forpliktet til å være med og sørge for at utstyret blir tilført en fors- kriftsmessig gjenvinning i stedet for returnering, når vedkommende vil kvitte seg med det. Det gamle utstyret kan i denne forbindelse også leveres til et returdeponi, som gjennomfører en destruksjon i samsvar med gjeldende nasjonale lover om resirkulering og avfall. De tilbehørsdeler og hjelpemidler uten elektobestanddeler som fulgte med utstyret, berøres ikke av dette. Gjentrykk eller annen mangfoldiggjøring av dokumentasjon og ledsagende papirer til produktene, også i utdrag, er bare tillatt når ISC GmbH har gitt sitt uttrykkelige samtykke til dette. Med forbehold om tekniske endringer Anl_NPSP_E_13500_SPK7.indb 173Anl_NPSP_E_13500_SPK7.indb 173 04.05.16 15:0504.05.16 15:05NO

Serviceinformasjon Vi har kompetente servicepartnere i alle land som er angitt i garantidokumentet. Du fi nner kontaktopp- lysningene i garantidokumentet. Disse står til disposisjon for deg i alle servicesaker som for eksempel reparasjoner, levering av reservedeler og slitedeler eller bestilling av forbruksmateriell. Vær oppmerksom på at for dette produktet er følgende deler utsatt for slitasje under bruk eller naturlig slitasje, eller følgende deler er nødvendige som forbruksmateriell. Kategori Eksempel Slitedeler* Forbruksmateriale/ forbruksdeler* Manglende deler

Virket maskinen noen gang, eller var den defekt helt fra start av?

Ble du oppmerksom på noe spesielt før defekten oppstod (symptom før defekten)?

1. Disse garantivilkårene retter seg utelukkende mot forbrukere, det vil si naturlige personer, som ikke

vil bruke dette produktet verken i rammen av næringslivsvirksomhet eller annen selvstendig virk- somhet. Disse garantivilkårene gjelder for ekstra garantiytelser som ovenfor nevnte produsent lover dem som kjøper produsentens nye maskiner, i tillegg til den lovfestede garantien. Dine lovfestede krav på garantiytelser berøres ikke av denne garantien. Vår garantiytelse er gratis for deg.

2. Garantiytelsen dekker kun mangler på en maskinen som du har kjøpt ny fra ovenfor nevnte produ-

sent, og som påviselig skyldes material- eller produksjonsfeil. Det er opp til oss å velge om vi vil utbedre slike mangler på maskinen eller erstatte maskinen. Vær oppmerksom på at vårt utstyr ikke er konstruert for bruk innen næringsliv, håndverk eller yr- kesmessig bruk. Slik bruk er ikke forskriftsmessig. En garantiavtale er dermed ikke inngått, dersom maskinen i løpet av garantitiden brukes innen næringsliv, håndverk eller industri, eller dersom den utsettes for tilsvarende belastninger.

3. Vår garanti dekker ikke:

- Skader som skyldes at monteringsveiledningen ikke er blitt fulgt, eller som skyldes ikke-fors- kriftsmessig installasjon, som skyldes at bruksanvisningen ikke er blitt fulgt (f.eks. ved at maskinen koples til feil nettspenning eller strømtype), eller som skyldes at vedlikeholds- eller sikkerhetsfors- kriftene ikke er blitt fulgt, at maskinen er utsatt for unormale miljøbetingelser, eller som har oppstått på grunn av manglende stell og vedlikehold. - Skader på maskinen som skyldes feil eller ikke-forskriftsmessig bruk (for eksempel overbelast- ning av maskinen eller bruk av ikke tillatte redskaper og tilbehør), inntrenging av uvedkommende gjenstander i maskinen (for eksempel sand, steiner eller støv, transportskader), bruk av makt eller ekstern påvirkning (for eksempel skader som skyldes at maskinen har falt ned). - Skader på maskinen eller deler av maskinen som kan tilbakeføres på vanlig slitasje under bruk eller annen naturlig slitasje.

4. Garantitiden gjelder i 60 måneder og begynner å løpe fra og med kjøpsdatoen for maskinen. Ga-

rantikrav skal gjøres gjeldende før utløpet av garantitiden og innen to uker etter at du har oppdaget defekten. Det er ikke mulig å gjøre gjeldende garantikrav etter at garantitiden er utløpt. Reparasjon eller utskiftning av maskinen fører verken til en forlengelse av garantitiden eller til at en ny garantitid begynner å gjelde for maskinen eller eventuelle monterte reservedeler på grunn av denne garantiy- telsen. Dette gjelder også ved anvendelse av service på stedet.

5. Vennligst registrer den defekte maskinen som du vil gjøre gjeldende garantikrav for på internettad-

ressen: www.isc-gmbh.info. Hold tilgjengelig kvitteringen for kjøpet eller andre papirer som doku- menterer at du har kjøpt en ny maskin. Maskiner som sendes inn uten tilhørende dokumentasjon eller uten merkeplate, prekluderes fra garantiytelse på grunn av manglende mulighet for å tilordne dem. Dersom defekten på maskinen dekkes av vår garantiytelse, vil du omgående få i retur en re- parert eller en ny maskin. Når det gjelder slitedeler, forbruksdeler og manglende deler, henviser vi til de begrensningene som gjel- der for garantien i henhold til serviceinformasjonen i denne bruksanvisningen. Anl_NPSP_E_13500_SPK7.indb 175Anl_NPSP_E_13500_SPK7.indb 175 04.05.16 15:0504.05.16 15:05IS
