NÁVOD K OBSLUZE NPSPE 13500 Neptun

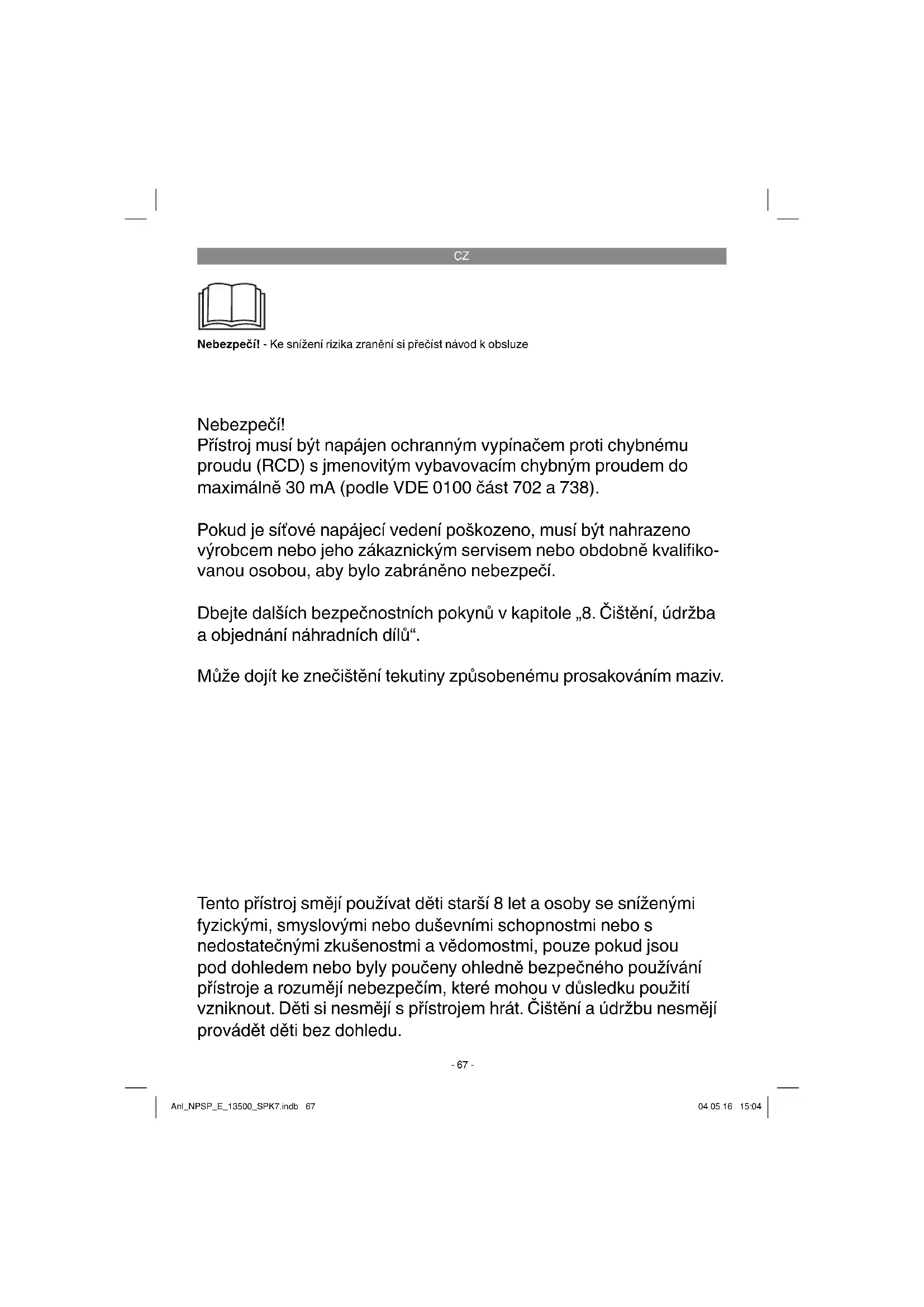

Nebezpečí! - Ke snížení rizika zranění si přečíst návod k obsluze Tento přístroj smějí používat děti starší 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a vědomostmi, pouze pokud jsou pod dohledem nebo byly poučeny ohledně bezpečného používání přístroje a rozumějí nebezpečím, které mohou v důsledku použití vzniknout. Děti si nesmějí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti bez dohledu. Nebezpečí! Přístroj musí být napájen ochranným vypínačem proti chybnému proudu (RCD) s jmenovitým vybavovacím chybným proudem do maximálně 30 mA (podle VDE 0100 část 702 a 738). Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo obdobně kvalifi ko- vanou osobou, aby bylo zabráněno nebezpečí. Dbejte dalších bezpečnostních pokynů v kapitole „8. Čištění, údržba a objednání náhradních dílů“. Může dojít ke znečištění tekutiny způsobenému prosakováním maziv. Anl_NPSP_E_13500_SPK7.indb 67Anl_NPSP_E_13500_SPK7.indb 67 04.05.16 15:0404.05.16 15:04CZ

Nebezpečí! Při používání přístrojů musí být dodržována určitá bezpečnostní opatření, aby se zabránilo zraněním a škodám. Přečtěte si proto pečlivě tento návod k obsluze / bezpečnostní pokyny. Dobře si ho/ je uložte, abyste měli tyto informace kdykoliv po ruce. Pokud předáte přístroj jiným osobám, předejte s ním prosím i tento návod k obsluze/ bezpečnostní pokyny. Nepřebíráme žádné ručení za škody a úrazy vzniklé v důsledku nedodržování tohoto návodu k obsluze a bezpečnostních pokynů.

1. Bezpečnostní pokyny

Nebezpečí! Přečtěte si všechny bezpečnostní poky- ny a instrukce. Zanedbání při dodržování bezpečnostních pokynů a instrukcí mohou mít za následek úder elektrickým proudem, požár a/nebo těžká zranění. Všechny bezpečnostní pokyny a instrukce si uložte pro budoucí použití. Nebezpečí! Přístroj musí být napájen ochranným vypínačem proti chybnému proudu (RCD) s jmenovitým vybavovacím chybným proudem do maximálně 30 mA (podle VDE 0100 část 702 a 738). Čerpadlo není vhodné na použití v pla- veckých bazénech, brouzdalištích všeho druhu a ostatních vodstvech, ve kterých se během provozu mohou zdržovat osoby nebo zvířata. Provoz čerpadla během pobytu lidí nebo zvířat v oblasti ohrožení není přípustný. Informujte se u odborného elektrikáře!

Než uvedete přístroj do provozu, nechte odborníkem zkontrolovat, zda, uzemnění, nulování, ochranné vypínání proti chybnému proudu odpovídá bezpečnostním předpisům energetického rozvodného podniku a zda bezvadně funguje.

Elektrické zástrčky chránit před vlhkem.

P ři nebezpečí zatopení umístit zástrčky v ob- lasti chráněné před zatopením.

V každém případě je třeba se vyhnout čerpání agresivních kapalin a čerpání abra- zivních látek (s brusnými účinky).

P řístroj je třeba chránit před mrazem.

P řístroj je třeba chránit před chodem nasu- cho.

Vhodnými opatřeními je třeba zabránit přístupu dětem.

2. Popis přístroje a rozsah dodávky

2.1 Popis přístroje (obr. 1)

1. Univerzální hadicová přípojka

3. Přepínač auto/ručně

Zkontrolujte prosím úplnost výrobku na základě popsaného rozsahu dodávky. V případě chybějících dílů se prosím obraťte nejpozději během 5 pracovních dnů po zakoupení výrobku za předložení platného dokladu o koupi na naše servisní středisko nebo prodejnu, kde jste přístroj zakoupili. Dbejte prosím na tabulku o záruce v servisních informacích na konci návodu.

Otevřete balení a přístroj opatrně vyjměte z balení.

Odstraňte obalový materiál a ochrany balení / dopravní pojistky (jsou-li k dispozici).

P řekontrolujte, zda je rozsah dodávky úplný.

Zkontrolujte přístroj a příslušenství, zda neby- ly při přepravě poškozeny.

Balení si pokud možno uložte až do uplynutí záruční doby. Nebezpečí! Přístroj a obalový materiál nejsou dětská hračka! Děti si nesmějí hrát s plastovými sáčky, fóliemi a malými díly! Hrozí nebezpečí spolknutí a udušení!

Univerzální hadicová přípojka

Originální návod k obsluze Anl_NPSP_E_13500_SPK7.indb 68Anl_NPSP_E_13500_SPK7.indb 68 04.05.16 15:0404.05.16 15:04CZ

3. Použití podle účelu určení

Vámi zakoupený přístroj je určen na čerpání vody o maximální teplotě 35 °C. Přístroj nesmí být používán pro jiné kapaliny, obzvláště ne pro mo- torová paliva, čisticí prostředky a jiné chemické výrobky! Před použitím čerpadla si vyjasněte možné zvláštní podmínky pro instalaci! Přístroj najde uplatnění ale všude tam, kde musí být přečerpána voda, např. v domácnosti, zahradě, a v dalších použitích. Čerpadlo nesmí být používáno pro provoz v bazénech! Při použití přístroje ve vodách s přírodním, bahnitým dnem postavte přístroj na trochu vyvýšené místo, např. na cihly. Přístroj není určen pro trvalé používání, např. jako cirkulační čerpadlo v rybníku. Očekávaná životnost přístroje se tak výrazně zkrátí, protože přístroj není konstruován pro trvalé zatížení. Přístroj smí být používán pouze podle svého účelu určení. Každé další, toto překračující použití, neodpovídá použití podle účelu určení. Za z toho vyplývající škody nebo zranění všeho dru- hu ručí uživatel/obsluhující osoba a ne výrobce. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo průmyslové použití. Nepřebíráme proto žádné ručení, pokud je přístroj používán v živnostenských, řemeslných nebo průmyslových podnicích a při srovnatelných činnostech. Vytečením mazacího oleje/maziva může být znečištěna voda.

Síťová přípojka .............................. 230 V ~ 50 Hz Příkon ........................................................ 750 W Dopravované množství max. .................13500 l/h Dopravní výška max. ..................................... 8 m Hloubka ponoření max. ................................. 7 m Teplota vody max. ...................................... 35 °C Připojovací závit ..........cca 47,8 mm (1½ “) vnější závitCizí tělesa max.: ............................Ø 35 mm Výška spínacího bodu: ZAP .........max. cca 22 cm Výška spínacího bodu: VYP ..........min. cca 10 cm Druh ochrany: ...............................................IPX8

5. Před uvedením do provozu

Před zapnutím se přesvědčte, zda údaje na typo- vém štítku souhlasí s údaji sítě.

Instalace přístroje se provádí buď:

stacionárně s pevným potrubím nebo

stacionárně s pružným hadicovým vedením Upozornění! Před použitím čerpadla si vyjasněte možné zvláštní podmínky pro instalaci! Pokud by mohlo dojít např. kvůli výpadku proudu, znečištění nebo defektnímu těsnění k věcným škodám, musí se nainstalovat dodatečná ochranná opatření. Tato ochranná opatření jsou například: čerpadla běžící paralelně v odděleně zajištěném elektrickém obvodu, senzory vlhkosti na vypnutí a podobná bezpečnostní zařízení. V případě pochybností se bezpodmínečně poraďte s odborným instalatérem. Maximálního dopravovaného množství může být dosaženo pouze s co největším průměrem vedení, při připojení menších hadic nebo vedení se dopravované množství sníží. Při použití uni- verzální hadicové přípojky (obr. 1/pol. 1) by měla tato být zkrácena až k použité přípojce tak, jak je znázorněno na obr. 2, aby se dopravované množství nemuselo zbytečně snížit. Flexibilní hadicová vedení je třeba upevnit pomocí hadico- vé spony (není obsažena v rozsahu dodávky) na univerzální hadicové přípojce. Anl_NPSP_E_13500_SPK7.indb 69Anl_NPSP_E_13500_SPK7.indb 69 04.05.16 15:0404.05.16 15:04CZ

Při instalaci je třeba dbát na to, že přístroj nesmí být nikdy namontován volně visící na výtlačném potrubí nebo na síťovém kabelu. Přístroj musí být zavěšen za k tomu určenou nosnou rukojeť (2) nebo závěsné očko (5) na laně, resp. musí dose- dat na dno šachty. Aby byla zajištěna bezvadná funkce přístroje, musí být dno šachty vždy prosté bahna nebo jiných nečistot. Při moc nízké vodní hladině může bahno nalézající se v šachtě rychle zaschnout a bránit přístroji v rozběhu. Proto je nutné přístroj pravidelně kontrolovat (provádět zkušební spuštění). Šachta pro umístění čerpadla by měla být dostatečně velká.

Nebezpečí! Vámi zakoupený přístroj je již vybaven vidlicí s ochranným kontaktem. Přístroj je určen pro připojení na zásuvku s ochranným kolíkem 230 V ~ 50 Hz. Přesvědčte se, že je zásuvka dostatečně jištěna (min. 6 A) a v bezvadném pořádku. Zastrčte síťovou zástrčku do zásuvky a přístroj je tím připraven k provozu.

Poté, co jste si pečlivě přečetli tento návod k ins- talaci a použití, můžete za dodržení následujících bodů přístroj uvést do provozu:

zkontrolujte, zda je přístroj bezpečně posta- ven.

zkontrolujte, zda bylo řádně připevněno výtlačné vedení.

ubezpečte se, zda elektrická přípojka vykazu- je 230 V ~ 50 Hz.

zkontrolujte řádný stav elektrické zásuvky.

ubezpečte se, že do síťové přípojky nikdy nemůže vniknout vlhkost nebo voda.

Zabraňte, aby přístroj běžel nasucho.

Na vypnutí přístroje vytáhněte prosím síťovou zástrčku ze zásuvky. Funkce integrovaného plovákového spínače Automatický provoz: V automatickém provozu se musí přepínač (A) nacházet v dolní poloze (obr. 3). Tím se aktivuje integrovaný plovákový spínač. Spínací výšku lze nyní nastavit páčkou (B) v rozmezí 15 až 22 cm. Za tímto účelem je nutné páčku (B) stisknout tak, jak je znázorněno na ob- rázku 5. Při cca 10 cm se přístroj opět vypne. Ruční provoz: Pro ruční provoz musí být přepínač (A) nastaven do horní polohy (obr. 4). Tím se integrovaný plo- vákový spínač přemostí a přístroj běží neustále. V ručním provozu může být voda odsávána až do 35 mm. Prosím dodržet: Aby mohl přístroj v ručním provozu odsávat, je potřeba výška vody min. 70 mm! Pozor! V režimu ručního provozu se smí tento přístroj používat pouze pod dohledem, aby se zabrá- nilo chodu nasucho. Přístroj se musí vypnout (vytažením síťové zástrčky), jakmile z výtlačného vedení přestane vytékat voda.

7. Výměna síťového napájecího

vedení Nebezpečí! Pokud je síťové napájecí vedení poškozeno, musí být nahrazeno výrobcem nebo jeho zákaznickým servisem nebo kvalifi kovanou osobou, aby se zabránilo nebezpečím.

8. Čištění, údržba a objednání

náhradních dílů Nebezpečí!

P řed každou údržbou vytáhněte síťovou zástrčku ze zásuvky.

P ři mobilním používání by měl být přístroj po každém použití vyčištěn čistou vodou.

P ři stacionární instalaci doporučujeme každé 3 měsíce překontrolovat funkci plovákového spínače.

Chlupy a vláknité částečky, eventuálně usa- zené v tělese, odstranit proudem vody.

Každé 3 měsíce odstranit ze dna šachty bah- no a vyčistit také stěny šachty.

Integrovaný plovákový spínač vyčistěte pod tekoucí vodou od usazených nečistot. Anl_NPSP_E_13500_SPK7.indb 70Anl_NPSP_E_13500_SPK7.indb 70 04.05.16 15:0404.05.16 15:04CZ

8.1 Čištění lopatkového kola

Pokud se v tělese vytvoří moc silná usazenina, musí být spodní část přístroje následovně demon- tována:

1. Uvolněte nasávací koš (obr. 1/pol. 4) z tělesa

2. Oddělit sací koš od tělesa.

3. Lopatkové kolo vyčistit čistou vodou.

Pozor! Přístroj neopírat nebo nestavět na lopatkové kolo!

4. Montáž se provádí v opačném pořadí.

Uvnitř přístroje se nevyskytují žádné další díly vyžadující údržbu.

8.3 Objednání náhradních dílů:

Při objednávce náhradních dílů je třeba uvést následující údaje:

Číslo artiklu přístroje

Identifikační číslo přístroje

Číslo požadovaného náhradního dílu Aktuální ceny a informace naleznete na www.isc-gmbh.info

9. Likvidace a recyklace

Přístroj je uložen v balení, aby bylo zabráněno poškození při přepravě. Toto balení je surovina a tím znovu použitelné nebo může být dáno zpět do cirkulace surovin. Přístroj a jeho příslušenství jsou vyrobeny z rozdílných materiálů, jako např. kov a plasty. Defektní přístroje nepatří do domovního odpadu. K odborné likvidaci by měl být přístroj odevzdán na příslušném sběrném místě. Pokud žádné takové sběrné místo neznáte, měli byste se informovat na místním zastupitelství.

Skladujte přístroj a jeho příslušenství na tmavém, suchém a nezamrzajícím místě a mimo dosah dětí. Optimální teplota skladování leží mezi 5 a 30 ˚C. Uložte elektrický přístroj v originálním balení. Anl_NPSP_E_13500_SPK7.indb 71Anl_NPSP_E_13500_SPK7.indb 71 04.05.16 15:0404.05.16 15:04CZ

11. Plán vyhledávání chyb

Poruchy Příčiny Odstranění P řístroj nenaskočí - Chybí síťové napětí - integrovaný plovákový spínač nespíná - Síťové napětí překontrolovat - integrovaný plovákový spínač je nutno vyčistit P řístroj nedopravuje - Sací fi ltr ucpán - Tlaková hadice zalomena - Sací fi ltr vyčistit proudem vody - Zalomení odstranit P řístroj nevypíná - integrovaný plovákový spínač nemůže klesnout - integrovaný plovákový spínač je nutno vyčistit Nedostatečné dop- ravované množství - Sací fi ltr ucpán - Výkon snížen nečistotami a brusný- mi příměsemi ve vodě - Sací fi ltr vyčistit - Přístroj vyčistit a rychle opotřebitelné díly nahradit P řístroj se po krátké době vypne - Motorový jistič přístroj vypne kv ůli silnému znečištění vody - Teplota vody moc vysoká, motorový jistič vypne - Vytáhnout síťovou zástrčku a přístroj a šachtu vyčistit - Dbát na maximální teplotu vody 35 °C! Anl_NPSP_E_13500_SPK7.indb 72Anl_NPSP_E_13500_SPK7.indb 72 04.05.16 15:0404.05.16 15:04CZ

Jen pro země EU Elektrické nářadí a přístroje neodhazujte do domovního odpadu! Podle evropské směrnice 2012/19/ES o odpadních elektrických a elektronických zařízeních (OEEZ) a při prosazování národního práva musí být spotřebované elektrické nářadí sbíráno samostatně a musí být dopraveno do odpovídajícího ekologického recyklačního závodu. Alternativa recyklace k výzvě na zpětné odeslání výrobku: Vlastník elektrického přístroje je povinen alternativně namísto zpětného odeslání zařízení spolupůsobit při jeho správném zužitkování v případě, že se vzdá jeho vlastnictví. Starý přístroj lze v takovém případě odevzdat také ve sběrně, která provede odstranění ve smyslu národního zákona o recyklaci a odpa- dech. Tyto předpisy se nevztahují na díly příslušenství a pomocné prostředky bez elektrických součástí přidané ke starým přístrojům. Patisk nebo jiné rozmnožování dokumentace a průvodních listin, také ve výtažcích, je přípustný pouze s výslovným souhlasem fi rmy iSC GmbH. Technické změny vyhrazeny Anl_NPSP_E_13500_SPK7.indb 73Anl_NPSP_E_13500_SPK7.indb 73 04.05.16 15:0404.05.16 15:04CZ

Servisní informace Ve všech zemích uvedených v záručním listu máme kompetentní servisní partnery, jejichž kontaktní údaje naleznete v záručním listu. Jsou Vám k dispozici pro všechny servisní požadavky jako opravy, ob- jednávání náhradních a rychle opotřebitelných dílů nebo nákup spotřebních materiálů. Je třeba dbát na to, že u tohoto přístroje podléhají následující díly opotřebení přiměřenému použití nebo přirozenému opotřebení, resp. jsou potřebné jako spotřební materiál. Kategorie Příklad Rychle opotřebitelné díly* Kolo čerpadla Spotřební materiál/spotřební díly* Chybějící díly

• není nutně obsaženo v rozsahu dodávky! V případě nedostatků nebo chyb Vás žádame, abyste příslušnou chybu nahlásili na internetové stránce www.isc-gmbh.info. Dbejte prosím na přesný popis chyby a odpovězte přitom v každém případě na nás- ledující otázky:

Fungoval přístroj předtím nebo byl od začátku defektní?

Všimli jste si něčeho před vyskytnutím poruchy (příznak před poruchou)?

Jakou chybnou funkci přístroj podle Vašeho názoru vykazuje (hlavní příznak)? Popište tuto chybnou funkci. Anl_NPSP_E_13500_SPK7.indb 74Anl_NPSP_E_13500_SPK7.indb 74 04.05.16 15:0404.05.16 15:04CZ

Záruční list Vážená zákaznice, vážený zákazníku, naše výrobky podléhají přísné kontrole kvality. Pokud i přesto tento přístroj bezvadně nefunguje, je nám to velice líto a prosíme Vás, abyste se obrátili na naši servisní službu na adrese uvedené na tom- to záručním listu nebo na prodejnu, kde jste přístroj zakoupili. Pro uplatňování požadavků poskytnutí záruky platí následující:

1. Tyto záruční podmínky jsou určeny výlučně pro spotřebitele, tzn. fyzické osoby, které tento výrobek

nebudou používat ani v rámci své profesní, ani jiné výdělečně činné aktivity. Tyto záruční podmínky upravují dodatečné záruky, které níže uvedený výrobce poskytuje kupujícím nových přístrojů navíc k zákonné záruce. Vaše zákonem stanovené nároky na záruku zůstanou touto zárukou nedotčeny. Naše záruka je pro Vás bezplatná.

2. Záruka se vztahuje výhradně na nedostatky na vámi zakoupeném novém přístroji níže uvedeného

výrobce, které jsou způsobené chybou materiálu nebo výrobní chybou, a podle našeho uvážení je omezena na odstranění těchto nedostatků na přístroji nebo výměnu přístroje. Dbejte prosím na to, že naše přístroje nebyly podle svého účelu určení konstruovány pro živnostenské, řemeslnické nebo odborné použití. Záruční smlouva se proto nenaplní, pokud byl přístroj během záruční doby používán v živnostenských, řemeslnických nebo průmyslových pod- nicích nebo byl vystaven srovnatelnému zatížení.

3. Z naší záruky jsou vylouč

eny: - Škody na přístroji, které vznikly nedodržením montážního návodu nebo na základě neoborné instalace, nedodržením návodu k použití (jako např. připojení na chybné síťové napětí nebo druh el. proudu), nebo nedodržením pokynů k údržbě a bezpečnostních pokynů, vystavením přístroje nepřirozeným povětrnostním podmínkám nebo nedostatečnou péčí a údržbou. - Škody na přístroji, které vznikly neoprávněným nebo nesprávným použitím (jako např. přetížení přístroje nebo použití neschválených přídavných nástrojů nebo příslušenství), vniknutím cizích těles do přístroje (jako např. písek, kameny nebo prach, škody při přepravě), používáním násilí nebo cizím působením (jako např. škody způsobené pádem). - Škody na přístroji nebo na dílech přístroje, které jsou způsobeny běžným opotřebením přiměřeného použití nebo jiným přirozeným opotřebením.

4. Záruční doba činí 60 měsíců a začíná datem koupě přístroje. Požadavky poskytnutí záruky musí

být uplatňovány před uplynutím záruční doby během dvou týdnů poté, co byla vada zjištěna. Uplatňování požadavků poskytnutí záruky po uplynutí záruční doby je vyloučeno. Oprava nebo výměna přístroje nevede ani k prodloužení záruční doby, ani nedojde tímto výkonem k zahájení nové záruční doby pro tento přístroj nebo pro jakékoli zabudované náhradní díly. To platí také při využití místního servisu.

5. Pro uplatňování požadavků na poskytnutí záruky nahlaste prosím váš defektní přístroj na: www.

isc-gmbh.info. Mějte připravenu nákupní účtenku nebo jiné doklady o vašem nákupu. Přístroje, které jsou zaslány bez odpovídajících dokladů a bez typového štítku, jsou ze záručního plnění vyloučeny z důvodu nedostatečné možnosti jednoznačného přiřazení. Pokud je defekt přístroje zahrnut v naší záruce, obdržíte obratem zpátky opravený nebo nový přístroj. V případě rychle opotřebitelných dílů, spotřebních dílů a chybějících dílů poukazujeme na omezení této záruky podle servisních informací uvedených v tomto návodu k obsluze. Anl_NPSP_E_13500_SPK7.indb 75Anl_NPSP_E_13500_SPK7.indb 75 04.05.16 15:0404.05.16 15:04SK
