KASUTUSJUHEND NPSPE 13500 Neptun

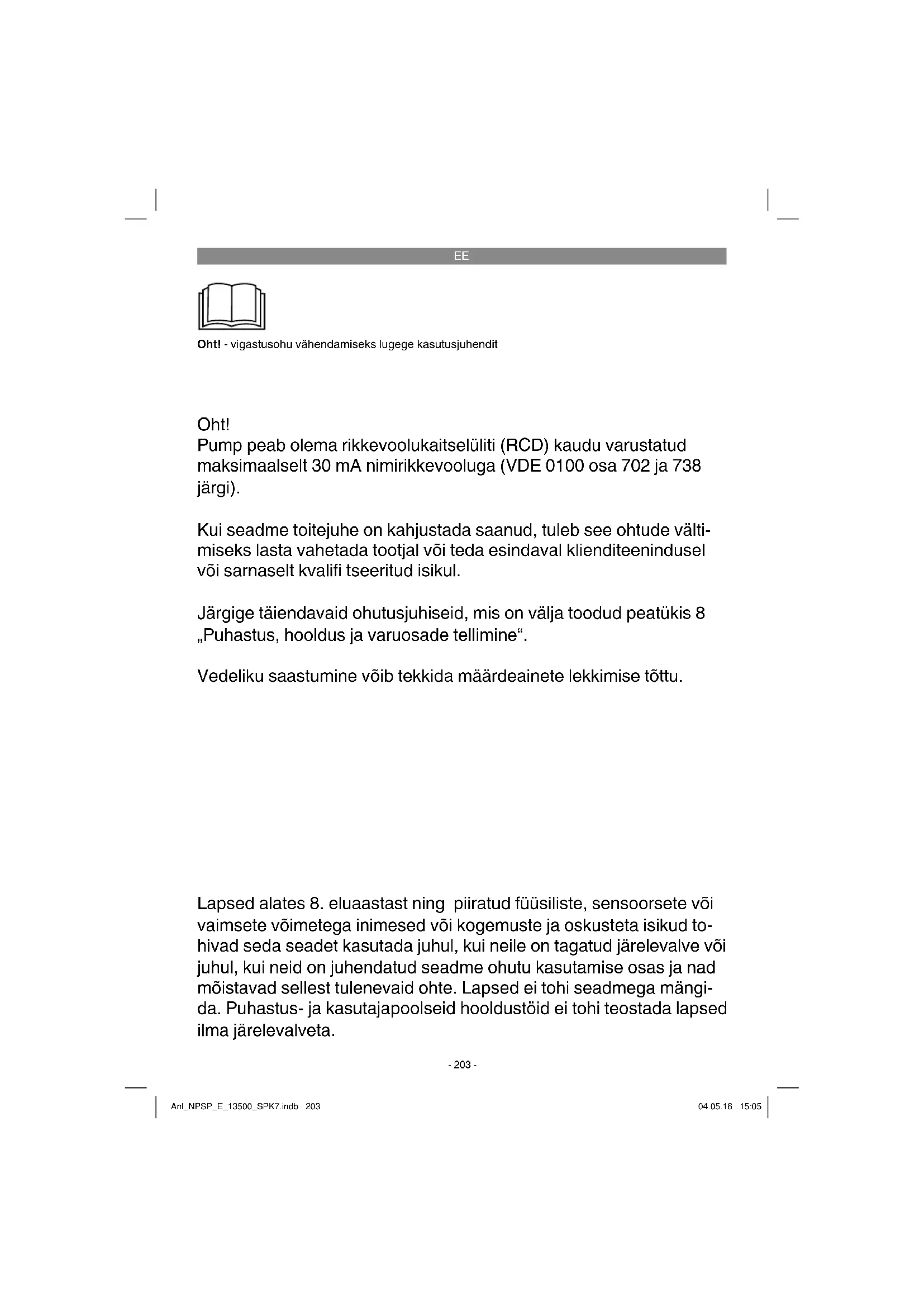

Oht! - vigastusohu vähendamiseks lugege kasutusjuhendit Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega inimesed või kogemuste ja oskusteta isikud to- hivad seda seadet kasutada juhul, kui neile on tagatud järelevalve või juhul, kui neid on juhendatud seadme ohutu kasutamise osas ja nad mõistavad sellest tulenevaid ohte. Lapsed ei tohi seadmega mängi- da. Puhastus- ja kasutajapoolseid hooldustöid ei tohi teostada lapsed ilma järelevalveta. Oht! Pump peab olema rikkevoolukaitselüliti (RCD) kaudu varustatud maksimaalselt 30 mA nimirikkevooluga (VDE 0100 osa 702 ja 738 järgi). Kui seadme toitejuhe on kahjustada saanud, tuleb see ohtude välti- miseks lasta vahetada tootjal või teda esindaval klienditeenindusel või sarnaselt kvalifi tseeritud isikul. Järgige täiendavaid ohutusjuhiseid, mis on välja toodud peatükis 8 „Puhastus, hooldus ja varuosade tellimine“. Vedeliku saastumine võib tekkida määrdeainete lekkimise tõttu. Anl_NPSP_E_13500_SPK7.indb 203Anl_NPSP_E_13500_SPK7.indb 203 04.05.16 15:0504.05.16 15:05EE

Oht! Vigastuste ja kahjustuste vältimiseks tuleb seadme kasutamisel võtta tarvitusele mõningad ohutusabinõud. Seepärast lugege kasutusjuhend / ohutusjuhised hoolikalt läbi. Hoidke need korra- likult alles, et informatsioon oleks teil igal hetkel käeulatuses. Kui peaksite seadme teisele isikule edasi andma, siis andke talle ka kasutusjuhend / ohutusjuhised. Me ei võta endale vastutust õnne- tuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste mittejärgimisel.

Oht! Lugege kõiki ohutusjuhiseid ja juhendeid. Ohutusjuhiste ja juhendite eiramine võib põhjus- tada elektrilöögi, põletuse ja/või raskeid vigastusi. Hoidke kõik ohutusjuhised ja juhendid alles. Oht! Pump peab olema rikkevoolukaitselüliti (RCD) kaudu varustatud maksimaalselt 30 mA nimirikkevooluga (VDE 0100 osa 702 ja 738 järgi). Seade ei sobi kasutamiseks üheski ujumis- basseinis, lastebasseinis ega muus veeko- gus, kus võib pumba töötamise ajal viibida inimesi või loomi. Seadet ei tohi kasutada sel ajal, kui ohupiirkonnas viibib inimene või loom. Konsulteerige elektrikuga!

Enne kui võtate seadme kasutusele, laske spetsialistidel kontrollida, kas, maandus, nullimine, rikkevoolukaitse vastavad ener- giaettevõtte ohutuseeskirjadele ja toimivad laitmatult.

Elektrilisi pistikühendusi tuleb kaitsta niiskuse eest.

Üleujutusohu korral paigutage pistikühen- dused väljaspoole üleujutuspiirkonda.

Igal juhul tuleb vältida agressiivsete vedelike ning abrasiivainete (kulutava toimega ainete) pumpamist.

Seadet tuleb kaitsta külma eest.

Seadet tuleb kaitsta kuivalt töötamise eest.

Laste juurdepääs seadmele tuleb takistada sobivate meetmetega.

2. Seadme kirjeldus ja

2.1 Seadme kirjeldus (joonis 1)

1. Universaalne voolikuühendus

3. Automaat-/käsirežiimi ümberlüliti

Kontrollige loendi alusel, kas tarnekomplektis on kõik vajalikud osad. Juhul, kui mõni osa on puu- du, pöörduge hiljemalt 5 tööpäeva jooksul pärast kauba ostmist meie teeninduskeskusesse või lä- himasse pädevasse ehitusmaterjalide kauplusse ning esitage kehtiv ostukviitung. Järgige siinkohal juhendi lõpus esitatud garantiitingimustes olevat garantiitabelit.

Avage pakend ja võtke seade ettevaatlikult välja.

Kontrollige, ega seadmel ja tarvikutel pole transpordikahjustusi.

Hoidke pakend võimalusel kuni garantiiaja lõpuni alles. Oht! Seade ja pakkematerjal ei ole laste mänguas- jad! Lapsed ei tohi kilekottide, fooliumi ja pisidetailidega mängida! Oht alla neelata ja lämbuda!

Universaalne voolikuühendus

Originaalkasutusjuhend

3. Sihipärane kasutamine

Teie ostetud seade on mõeldud vee pumpami- seks temperatuuriga kuni 35° C. Seadet ei tohi kasutada teiste vedelike, eelkõige mootorikütuste, puhastusvahendite ja muude keemiatoodete pumpamiseks! Seadet saab kasutada kõikjal, kus tuleb vett üm- ber pumbata, nt majapidamises ja aias ning veel paljudel muudel juhtudel. Seadet ei tohi kasutada ujumisbasseini käigushoidmiseks! Anl_NPSP_E_13500_SPK7.indb 204Anl_NPSP_E_13500_SPK7.indb 204 04.05.16 15:0504.05.16 15:05EE

Seadme kasutamisel loodusliku, mudase põhjaga veekogudes asetage seade natuke kõrgemale alusele, nt telliskivide peale. Seade ei ole mõeldud pidevaks kasutamiseks, nt tiigi tsirkulatsioonipumbana. Seadme oodatav ka- sutusaeg lüheneb seetõttu oluliselt, sest seade ei ole mõeldud püsiva koormusega töötamiseks. Seadet võib kasutada ainult ettenähtud otstarbel. Igasugune muul otstarbel kasutamine ei ole luba- tud. Kõigi sellest tulenevate kahjude või vigastus- te eest vastutab kasutaja/käitaja, mitte tootja. Pidage meeles, et meie seadmed ei ole ette näh- tud kommerts-, kutsealaseks ega tööstuslikuks kasutamiseks. Kui seadet kasutatakse tööstusli- kul või ärilisel otstarbel või ka nendega võrdväär- setes tegevustes, kaotab meiepoolne garantii kehtivuse. Lekkiv määrdeõli/määrdevahend võib vett saas- tata.

5. Enne kasutuselevõttu

Enne ühendamist veenduge, et tüübisildil toodud andmed vastaksid toiteandmetele.

statsionaarselt, jäiga torustiku abil või

statsionaarselt, painduva vooliku abil Märkus: Enne pumba töölepanemist selgitage võimalikud eritingimused paigalduseks! Kui nt voolukatkestus, määrdumine või defektne tihend võivad põhjustada materiaalset kahju, tu- leb paigaldada täiendavad kaitseseadised. Sellised kaitseseadised on näiteks: paralleelselt töötavad pumbad eraldi kaitsmetega vooluringis, niiskusandurid väljalülitamiseks ja teised sarnased kaitseseadised. Kahtluste korral pidage kindlasti nõu spetsialis- tiga. Pumbatava vee maksimaalne kogus on võimalik saavutada ainult torustiku võimaliku suure lä- bimõõdu korral, väiksemate voolikute või torude ühendamisel pumbatava vee kogus väheneb. Universaalse voolikuühenduse (joonis 1/1) ka- sutamise korral tuleb seda seetõttu kasutatava ühenduskohani kärpida, nagu joonisel 2 näidatud, et pumbatavat kogust mitte asjatult vähendada. Painduvad voolikud tuleb kinnitada voolikuklambri (ei ole tarnekomplektis) abil universaalse vooli- kuühenduse külge. Paigaldamisel tuleb jälgida, et seadet ei tohi ku- nagi monteerida survevooliku või elektrijuhtme külge vabalt rippuma. Seade tuleb riputada sel- leks ettenähtud kandesanga (2) või riputusaasa abil (5) trossi külge või asetada šahti põrandale. Seadme laitmatu toimimise tagamiseks peab šahti põrand olema alati puhas mudast ja muust reostusest. Liiga madala veetaseme korral võib šahtis olev muda kiiresti kuivada ja seadme kä- ivitumist takistada. Seepärast on tarvis seadet reeglipäraselt kontrollida (käivitumist katsetada). Anl_NPSP_E_13500_SPK7.indb 205Anl_NPSP_E_13500_SPK7.indb 205 04.05.16 15:0504.05.16 15:05EE

Pumbašahti mõõtmed peaksid olema piisvalt suured.

Oht! Teie ostetud seade on juba varustatud maandu- sega pistikuga. Seade on mõeldud ühendami- seks maandusega pistikupesaga 230 V ~ 50 Hz. Veenduge, et pistikupesa on piisavalt kaitstud (vähemalt 6 A) ja laitmatus korras. Pange pistik pistikupessa ja seade on seega töövalmis.

Pärast selle paigaldus- ja kasutusjuhendi läbilu- gemist võite seadme järgmisi punkte arvestades kasutusele võtta:

Kontrollige, kas survevoolik on nõuetekoha- selt paigaldatud.

Kontrollige, kas elektriline pistikupesa on nõuetekohases seisundis.

Veenduge, et niiskus või vesi ei satuks kunagi võrguühendusele.

Vältige seadme kuivalt töötamist.

Seadme väljalülitamiseks tõmmake pistik pis- tikupesast välja. Integreeritud ujuklüliti toimimine Automaatrežiim Automaatrežiimil peab ümberlüliti (A) olema alu- mises asendis (joonis 3). Seega on integreeritud ujuklüliti aktiveeritud. Sis- selülituskõrgust saab nüüd reguleerida hoova (B) abil vahemikus 15-22 cm. Selleks tuleb hooba (B) kokku suruda, nagu on näidatud joonisel 5. Um- bes 10 cm juures lülitub seade uuesti välja. Käsirežiim Käsirežiimiks peab ümberlüliti (A) olema viidud ülemisse asendisse (joonis 4). Seega on integre- eritud ujuklüliti sillatud ja seade töötab pidevalt. Käsirežiimil saab vett imada kuni 35 mm sügavu- seni. Jälgige Et seade saaks käsirežiimil imada, peab vee sügavus olema vähemalt 70 mm! Ettevaatus! Seadet tohib käsirežiimis kasutada ainult järele- valve all, et vältida kuivalt töötamist. Seade tuleb välja lülitada (pistik välja tõmmata) kohe, kui sur- vevoolikust enam vett ei tule.

7. Toitejuhtme vahetamine

Oht! Kui käesoleva seadme toitejuhe on kahjustatud, tuleb see ohtude vältimiseks lasta tootjal või teda esindaval klienditeenindusel või sarnase kvalifi ka- tsiooniga isikul vahetada.

8. Puhastus, hooldus ja varuosade

Tõmmake võrgupistik enne igat hooldustööd välja.

Teisaldatavalt kasutamise puhul peaks seadet peale iga kasutamist puhastama puh- ta veega.

Statsionaarse kasutamise puhul on soovita- tav iga 3 kuu järel kontrollida ujuklüliti toimi- mist.

Eemaldage veejoa abil karvakesed ja kiulised osakesed, mis on tõenäoliselt korpusesse kogunenud.

Eemaldage iga 3 kuu järel šahti põrandalt muda ja puhastage ka šahti seinad.

8.1 Sõuratta puhastamine

Liiga tugevate setete korral korpuses tuleb sead- me alumine osa järgneval viisil lahti võtta:

1. Vabastage imikurn (joonis 1/ 4) korpuselt.

2. Vabastage imikurn korpuselt.

3. Puhastage sõuratas puhta vee abil.

Tähelepanu! Ärge asetage või toetage seadet sõurattale!

4. Kokkupanek toimub vastupidises järjekorras.

Varuosade tellimisel on vajalikud järgmised an- dmed:

Seadme identifitseerimisnumber

9. Jäätmekäitlus ja taaskasutus

Transpordikahjustuste vältimiseks on seade pakendis. See pakend on toormaterjal ja seega taaskasutatav ning selle saab toorainetöötlusse tagasi toimetada. Seade ja selle tarvikud koosne- vad mitmesugustest materjalidest nagu nt metall ja plast. Katkised seadmed ei kuulu olmeprügi hulka. Asjatundlikuks käitlemiseks tuleks seade anda ära vastavasse kogumiskohta. Kui Te ei tea ühtki kogumiskohta, siis küsige teavet kohalikust omavalitsusest.

Hoidke seadet ja selle lisatarvikuid pimedas, kuivas ja külmakindlas ning lastele ligipääsmatus kohas. Optimaalne laotemperatuur on vahemikus 5 kuni 30˚C. Hoidke elektritööriista originaalpa- kendis. Anl_NPSP_E_13500_SPK7.indb 207Anl_NPSP_E_13500_SPK7.indb 207 04.05.16 15:0504.05.16 15:05EE

Tõrked Põhjused Kõrvaldamine Seade ei käivitu - Võrgupinge puudub - integreeritud ujuklüliti ei lülita - Kontrollige võrgupinget - puhastage integreeritud ujuklüliti Seade ei pumpa - Sisendsõel on ummistunud. - Survevoolik on murdunud - Puhastage sisendsõel veejoaga - Kõrvaldage murdekoht Seade ei lülitu välja. - integreeritud ujuklüliti ei saa alla vajuda - puhastage integreeritud ujuklüliti Ebapiisav jõudlus - Sisendsõel on ummistunud. - Võimsus on vähenenud vee tuge- valt reostunud ja kulutava toimega lisandite tõttu - Puhastage sisendsõel - Puhastage seade ja vahetage kulu- osad Seade lülitub lühike- se tööaja järel välja - Mootorikaitse lülitab seadme vee liiga tugeva reostuse tõttu välja - Veetemperatuur on liiga kõrge, mootor lülitub välja - Tõmmake võrgupistik välja ja puhastage seade ning šaht - Jälgige vee maksimaalset tempera- tuuri 35° C! Anl_NPSP_E_13500_SPK7.indb 208Anl_NPSP_E_13500_SPK7.indb 208 04.05.16 15:0504.05.16 15:05EE

Ainult Euroopa Liidu riikidele Ärge visake elektrilisi tööriistu olmeprügi hulka! Euroopa Liidu direktiiviga 2012/19/EÜ elektri- ja elektroonikaseadmete jäätmete kohta ja siseriiklikele kohaldamistele tuleb kasutatud elektrilised tööriistad koguda kokku eraldi ja leida neile keskkonnasääst- lik taaskasutus. Taaskasutusalternatiiv tagasisaatmisnõudele: Elektriseadme omanik on kohustatud omandisuhte lõppemisel alternatiivina tagasisaatmisele kaasa aitama sobivale taaskasutusele. Seega võib vana seadme loovutada ka tagasivõtukohta, mis korraldab selle kõrvaldamise riikliku ringlusmajanduse ja jäätmeseadusandluse tähenduses. Asjasse ei puutu va- nade seadmete elektrikomponentideta lisaseadmed ja abivahendid. Tootedokumentatsiooni ja kaasasolevate dokumentide kordustrükk või muul viisil paljundamine, ka osa- liselt, on lubatud ainult iSC GmbH loal. Tehniliste muudatuste õigus reserveeritud Anl_NPSP_E_13500_SPK7.indb 209Anl_NPSP_E_13500_SPK7.indb 209 04.05.16 15:0504.05.16 15:05EE

Hooldusteave Meil on kõikides garantiitunnistusel loetletud riikides pädevad hoolduspartnerid, kelle kontaktandmed leiate garantiitunnistuselt. Nemad on Teie käsutuses seoses mis tahes hooldusküsimustega, nagu re- monditööd, varu- ja kuluosade muretsemine või kulumaterjalid. Tuleb tähele panna, et selle toote korral esineb kasutamisest tulenevaid või loomulikke kulumisilmin- guidjärgmistel detailidel ning neid detaile käsitletaksekulumaterjalina. Kategooria Näide Kuluosad* Pumba tiivik Kulumaterjal / Kuluosad* Puuduolevad detailid

• ei pruugi tingimata tarnekomplektiga kaasas olla! Puuduste või rikete korral palume Teid registreerida see internetis aadressil www.isc-gmbh.info. Märki- gekindlasti vea täpne kirjeldus ja vastake lisaks igal juhul järgmistele küsimustele.

Kas seade on töötanud või oli ta algusest peale defektne?

Garantiitunnistus Lugupeetud klient! Meie tooted läbivad range kvaliteedikontrolli. Kui seade ei peaks siiski korralikult töötama, on meil siiralt kahju ja me palume Teil pöörduda meie klienditeenindusse selle garantiitunnistuse lõpus toodud aad- ressil või kauplusesse, kust Te seadme ostsite. Garantiinõuete esitamisel kehtib järgnev:

1. Käesolevad garantiitingimused on suunatud ainult tarbijatele, st füüsilistele isikutele, kes ei soovi

toodet kasutada oma kommerts- või muuks iseseisvaks tegevuseks. Käesolevad garantiitingimused reguleerivad täiendavaid garantiiteenuseid, mida allpool nimetatud tootja lubab oma uute seadmete ostjatele lisaks seaduslikule garantiile osutada. See garantii ei puuduta Teie seaduslikke garanti- inõudeid. Meie garantiiteenus on Teile tasuta.

2. Garantiiteenus hõlmab ainult teie poolt ostetud, allpool nimetatud tootja toodetud uue seadme neid

puudusi, mis tulenevad materjali- või tootmisvigadest, ning piirneb meie valikul nende puuduste kõr- valdamise või seadme vahetamisega. Võtke palun arvesse, et meie seadmed ei ole konstrueeritud ettevõtluses, käsitöönduses ega kutse- tegevuses kasutamise otstarbel. Seetõttu ei kehti garantiileping juhul, kui seadet kasutatakse garan- tiiajal ettevõtluses, käsitöönduses või tööstuses jt sarnastel tegevusaladel.

3. Meie garantii alla ei kuulu:

- kahjud, mis on tekkinud montaažijuhendi mittejärgimise või asjatundmatu paigalduse, kasutus- juhendi mittejärgimise (nagu nt vale võrgupinge või vooluliigi ühendamisel) või hooldusjuhendi ja ohutusnõuete eiramise tõttu, samuti seadme jätmise tõttu ebaharilike keskkonnatingimuste kätte või puuduliku hoolduse ja kontrolli tõttu. - seadme kahjustused, mis on tekkinud kuritegeliku või asjatundmatu käsitsemise tõttu (nagu nt seadme ülekoormamine või lubamatute instrumentide või tarvikute kasutamine), võõrkehade (nt liiv, kivid või tolm, transpordikahjustused) seadmesse tungimisel, jõu kasutamisel või välisjõudude mõju korral (nt kahjustused mahakukkumise tagajärjel). - kahjustused seadmel või seadme osadel, mis on põhjustatud kasutamisest tingitud, tavalise või muu loomuliku kulumise tagajärjel.

4. Garantiiaeg on 60 kuud ning see algab seadme ostmise kuupäevaga. Garantiinõuded tuleb esitada

garantiiajal kahe nädala jooksul pärast defekti tuvastamist. Garantiinõuete esitamine pärast garan- tiiaja kestuse lõppu on välistatud. Seadme remont või väljavahetamine pikendab garantiiaega või antakse nõude tõttu seadmele ja võimalikele paigaldatud varuosadele uus garantiiaeg. See kehtib ka kliendi juures kohapeal teostatud teeninduse korral.

5. Garantiinõude esitamiseks registreerige defektne seade aadressil: www.isc-gmbh.info. Hoidke oma

seadme ostukviitung või teised ostutõendid alles. Seadmete korral, mis saadetakse ilma vastavate tõenditeta või ilma tüübisildita, on klassifi tseerimise võimaluse ebapiisavuse tõttu garantii välistatud. Kui seadme defekt käib meie garantii alla, saate esimesel võimalusel tagasi remonditud või uue seadme. Kulu-/tarbe- ja puuduolevate detailide osas juhime tähelepanu garantiipiirangutele vastavalt selles kasu- tusjuhendis antud hooldusteabele. Anl_NPSP_E_13500_SPK7.indb 211Anl_NPSP_E_13500_SPK7.indb 211 04.05.16 15:0504.05.16 15:05LV
