РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ NPSPE 13500 Neptun

1. Инструкции за безопасност

2.1 Описание на уреда (фиг. 1)

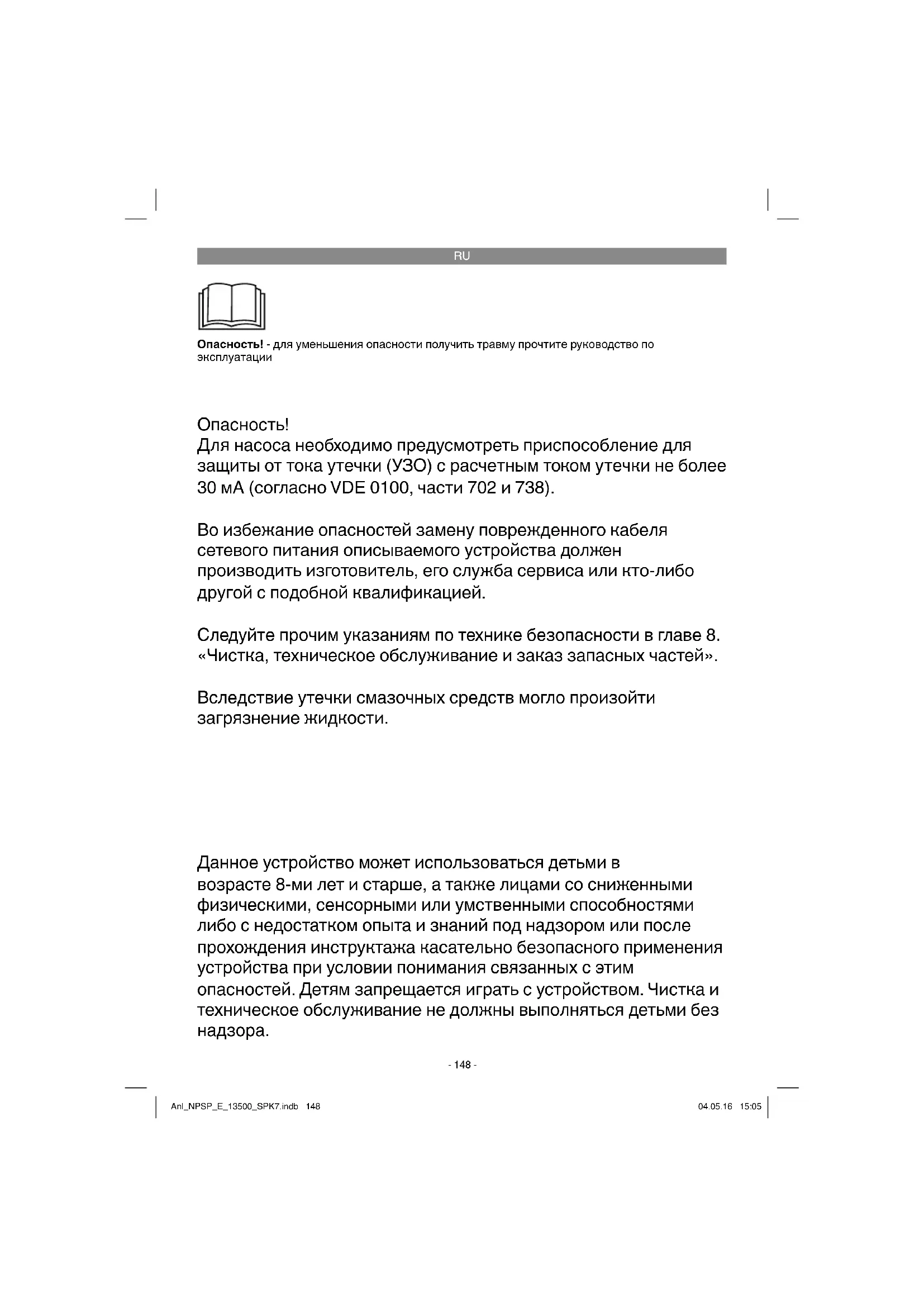

Опасность! - для уменьшения опасности получить травму прочтите руководство по эксплуатации Данное устройство может использоваться детьми в возрасте 8-ми лет и старше, а также лицами со сниженными физическими, сенсорными или умственными способностями либо с недостатком опыта и знаний под надзором или после прохождения инструктажа касательно безопасного применения устройства при условии понимания связанных с этим опасностей. Детям запрещается играть с устройством. Чистка и техническое обслуживание не должны выполняться детьми без

Для насоса необходимо предусмотреть приспособление для защиты от тока утечки (УЗО) с расчетным током утечки не более 30 мА (согласно VDE 0100, части 702 и 738). Во избежание опасностей замену поврежденного кабеля сетевого питания описываемого устройства должен производить изготовитель, его служба сервиса или кто-либо

с подобной квалификацией. Следуйте прочим указаниям по технике безопасности в главе 8. «Чистка, техническое обслуживание и заказ запасных частей». Вследствие утечки смазочных средств могло произойти загрязнение жидкости. Anl_NPSP_E_13500_SPK7.indb 148Anl_NPSP_E_13500_SPK7.indb 148 04.05.16 15:0504.05.16 15:05RU

При использовании устройств необходимо соблюдать определенные правила техники безопасности для того, чтобы избежать травм и предотвратить ущерб. Поэтому внимательно прочитайте настоящее руководство по эксплуатации / указания по технике безопасности полностью. Храните их в надежном месте для того, чтобы иметь необходимую информацию, когда она понадобится. Если Вы даете устройство другим для пользования, то приложите к нему это руководство по эксплуатации / указания по технике безопасности. Мы не несем никакой ответственности за травмы и ущерб, которые были получены или причинены в результате несоблюдения указаний этого руководства и указаний по технике безопасности.

1. Указания по технике

Прочитайте все указания по технике безопасности и технические требования. При невыполнении указаний по технике безопасности и технических требований возможно получение удара током, возникновение пожара и/или получение серьезных травм. Храните все указания по технике безопасности и технические требования для того, чтобы было возможно воспользоваться ими в

Для насоса необходимо предусмотреть приспособление для защиты от тока утечки (УЗО) с расчетным током утечки не более 30 мА (согласно VDE 0100, части 702 и 738). Устройство не предназначено для использования в бассейнах, детских бассейнах любого типа и других водоемах, в которых во время работы устройства могут находиться люди или животные. Запрещено использовать устройство, если в опасной зоне находятся люди или животные. За подробной информацией обратитесь к специалисту электрику!

Перед вводом устройства в эксплуатацию поручите специалисту проверить, соответствует ли заземление, зануление, схема защиты от тока утечки требованиям безопасности энергоснабжающей организации и обеспечено ли безупречное функционирование.

Необходимо защищать электрические штекерные соединения от влаги.

При опасности затопления необходимо расположить штекерные соединения в не подверженном затоплению месте.

Необходимо в любом случае избегать транспортировки агрессивных жидкостей, а также транспортировку абразивных (шлифующих) веществ.

Необходимо защищать устройство от воздействия мороза.

Необходимо не допускать работу устройства в сухую.

При помощи соответствующих мер обеспечьте недоступность устройства для

2. Состав устройства и состав

2.1 Состав устройства (рисунки 1)

1. Универсальное подсоединение шланга

3. Переключатель автоматического и ручного

2.2 Состав комплекта устройства

Проверьте комплектность изделия на основании описанного объема поставки. При обнаружении недостатка компонентов обратитесь в наш сервисный центр или магазин, в котором Вы приобрели устройство, не позднее чем в течение 5-ти рабочих дней после приобретения изделия, предъявив действительную квитанцию о покупке. Обратите внимание на таблицу с указанием гарантийных сроков в документе с информацией о сервисном обслуживании.

Откройте упаковку и выньте осторожно из упаковки устройство.

Удалите упаковочный материал, а также приспособления защиты устройства при упаковывании и транспортировке (при

Проверьте комплектность устройства.

Проверьте устройство и принадлежности на наличие возникших при транспортировке повреждений.

Сохраняйте упаковку по возможности до истечения срока гарантийных обязательств.

Устройство и упаковка не являются детскими игрушками! Запрещено детям играть с пластиковыми пакетами, пленками и мелкими деталями! Опасность заключается в том, что они могут проглотить или погибнуть от удушья!

Универсальное подсоединение шланга

Оригинальное руководство по эксплуатации

3. Использование в соответствии

с предназначением Приобретенное Вами устройство предназначено для транспортировки воды с максимальной температурой 35° C. Запрещено использовать устройство для других жидкостей, в особенности для моторного топлива, очистительного средства и прочих химических продуктов! Использовать устройство можно также всегда, когда требуется перекачка воды, например, в домашнем хозяйстве, в саду и во многих других случаях. Запрещено использовать устройство для бассейнов! При использовании устройства в водоемах с естественным, илистым дном необходимо устанавливать устройство на небольшом возвышении, например на кирпичи. Устройство не предназначено для использования его в течение длительного времени, например в качестве циркуляционного насоса в пруду. В результате такого использования значительно сокращается срок службы устройства на который оно рассчитано, так как конструкция устройства не предназначена для длительной

Разрешается использовать устройство только по его предназначению. Любое другое выходящее за эти рамки применение считается использованием не по назначению. За возникший в результате этого материальный ущерб или травмы любого рода несет ответственность пользователь/ оператор, а не производитель. Учтите, что конструкция наших устройств не предназначена для использования в промышленных целях, в ремесленном или кустарном производстве. Мы не несем никакой ответственности по гарантийным обязательствам в случае применения устройства на ремесленных, кустарных или промышленных предприятиях, а также для подобных целей. При вытекании смазочного масла/смазочного материала может загрязняться вода.

4. Технические данные

Параметры электросети ...............230 в ~ 50 Гц Потребляемая мощность ........................ 750 Вт Макс. производительность ................13500 л/ч Макс. напор ................................................... 8 м Макс. глубина погружения ...........................7 м Макс. температура воды .......................... 35 °C Резьба подсоединения ...ок. 47,8 мм (1½ “) AG Посторонние предметы макс.: .............Ø 35 мм Высота точки переключения: ВКЛ. ..................макс. ок. 22 см Высота точки переключения: ВЫКЛ. ................ мин. ок. 10 см Tип защиты: ................................................IPX8 Anl_NPSP_E_13500_SPK7.indb 150Anl_NPSP_E_13500_SPK7.indb 150 04.05.16 15:0504.05.16 15:05RU

5. Перед вводом в эксплуатацию

Убедитесь перед подключением, что данные на типовой табличке соответствуют параметрам сети.

Инсталляция устройства осуществляется:

C тационарно с использованием жесткого трубопровода

Стационарно с гибким трубопроводом

Перед эксплуатацией насоса выясните возможно имеющиеся специальные условия

Если, например, отказ питания, загрязнение или дефектное уплотнение могут послужить причиной материального ущерба, необходимо принять дополнительные защитные меры. К таким мерам относятся, например, следующие меры: параллельное подключение насосов в одной электрической сети с отдельными предохранителями, использование датчиков влажности для отключения, а также подобных предохранительных приспособлений. В случае сомнения обязательно проконсультируйтесь со специалистом по санитарной технике. Максимальное количество транспортируемого вещества может быть обеспечено только при максимально возможном диаметре трубопровода, при подключении шлангов или трубопровода меньшего размера транспортируемое количество снижается. Поэтому при использовании универсального подсоединения шланга (рис. 1/поз. 1) необходимо его, как показано на рисунке 2, обрезать до используемого подключения для того, чтобы не сокращать производительность ненужным образом. Гибкие шланговые трубопроводы необходимо крепить в месте универсального подсоединения при помощи хомута для шланга (не входит в состав

При инсталляции необходимо учесть, что устройство запрещено монтировать свободно висящим на напорном трубопроводе или

кабеле питания. Необходимо подвесить устройство за предназначенную для этого рукоятку для переноса (2) или проушину (5) на трос либо установить на дне шахты. Для того, чтобы обеспечить безупречную работу устройства необходимо содержать дно шахты свободным от ила и прочих загрязнений. При слишком низком уровне воды находящийся в шахте ил может быстро высохнуть

затруднить пуск устройства. Поэтому необходимо регулярно проверять устройство (осуществлять пробные пуски). Шахта насоса должна иметь достаточные

5.2 Подключение к электросети

Приобретенное Вами устройство располагает штепсельной вилкой с защитным контактом. Устройство рассчитано на подключение к штепсельной розетке с защитным контактом с параметрами ~230 в 50 Гц. Удостоверьтесь в том, что для штепсельной розетки установлен предохранитель с достаточной силой тока (мин. 6 А) и обеспечено его безупречное состояние. Вставьте штекер в розетку электрической сети, тем самым устройство готово к работе.

6. Обращение с устройством

После того, как Вы внимательно прочитаете приведенные тут указания по инсталляции и эксплуатации Вы можете использовать устройство при соблюдении следующих

Проверьте надежность установки устройства.

Проверьте установку напорного трубопровода надлежащим образом.

Убедитесь в том, что параметры подключения электросети ~ 230 в 50 Гц.

Проверьте розетку электрической сети на надлежащее состояние.

Проследите, чтобы ни в коем случае влага или вода не попали на электрическое подключение.

Избегайте работы устройства всухую.

Для выключения устройства выньте штекер из розетки электросети. Anl_NPSP_E_13500_SPK7.indb 151Anl_NPSP_E_13500_SPK7.indb 151 04.05.16 15:0504.05.16 15:05RU

Работа встроенного плавающего переключателя Автоматический режим: В автоматическом режиме переключатель (А) должен находиться в нижнем положении (рис. 3). Таким образом встроенный поплавковый переключатель активирован. Теперь можно установить высоту включения 15–22 см при помощи рычага (B). Для этого необходимо сдавить рычаг (B), как показано на рисунке 5. Примерно при 10 см насос вновь выключается. Мануальный режим: Для ручного режима работы переключатель (A) должен быть переведен в верхнее положение (рис. 4). Таким образом встроенный поплавковый переключатель перемкнут и устройство работает постоянно. В ручном режиме работы вода может всасываться с глубины до 35 мм. Необходимо учесть: Для того чтобы насос в ручном режиме работы мог всасывать воду, необходим минимальный уровень воды 70 мм.

Устройство в ручном режиме работы разрешается эксплуатировать только под надзором для того, чтобы избежать работы всухую. Устройство необходимо отключить (извлечение штекера из розетки электросети), как только из напорного трубопровода перестанет вытекать вода.

7. Замена кабеля питания

Если будет поврежден кабель питания от электросети этого устройства, то его должен заменить изготовитель устройства, его служба сервиса или другое лицо с подобной квалификацией для того, чтобы избежать опасностей.

8. Очистка, техобслуживание и

заказ запасных деталей

Перед каждой работой по техническому обслуживанию необходимо вынимать штекер из розетки электросети.

После каждого использования в переносном режиме необходимо очистить устройство при помощи чистой воды.

При стационарной инсталляции рекомендуется через каждые 3 месяца проверять работоспособность поплавкового выключателя.

Ворс и волокнистые частицы, собравшиеся в корпусе, нужно удалить струей воды.

Каждые 3 месяца необходимо удалять ил со дна шахты, а также очистить стенки

Очистить встроенный поплавковый выключатель чистой водой от отложений.

8.1 Очистка лопастного колеса

При слишком больших отложениях в корпусе необходимо разобрать нижнюю часть устройства так, как это описано ниже:

1. Отсоедините всасывающую коробку (рис.

1, поз. 4) от корпуса.

2. Отсоедините короб всасывания от

3. Очистите лопастное колесо чистой водой.

Внимание! Запрещено ставить устройство на лопастное колесо или опирать о него!

4. Сборка осуществляется в обратной

Внутри устройства нет никаких деталей, нуждающихся в техническом уходе.

8.3 Заказ запасных деталей:

При заказе запасных деталей необходимо указать следующие данные;

Номер артикула устройства

Идентификационный номер устройства

Номер необходимой запасной детали Актуальные цены и информация находятся на странице www.isc-gmbh.info Anl_NPSP_E_13500_SPK7.indb 152Anl_NPSP_E_13500_SPK7.indb 152 04.05.16 15:0504.05.16 15:05RU

использование Устройство поставляется в упаковке для предотвращения повреждений при транспортировке. Эта упаковка является сырьем и поэтому может быть использована вновь или направлена на повторную переработку сырья. Устройство и его принадлежности изготовлены из различных материалов, например, металла и пластмасс. Не выбрасывайте дефектные устройства вместе с бытовыми отходами. Для правильной утилизации устройство необходимо сдать в подходящий пункт приема. Если Вы не знаете, где находится пункт приема, уточните это в органах коммунального управления.

Храните устройство и его принадлежности в темном, сухом и неподверженном воздействию мороза, а также недоступном для детей месте. Оптимальная температура хранения находится между 5 ˚C и 30 ˚C. Храните электроинструмент в оригинальной

11. Таблица поиска неисправностей

Неисправность Причина Устранение Устройство не запускается - Отсутствует напряжение в электросети - встроенный поплавковый выключатель не переключается - Проверить напряжение в электросети - очистить встроенный поплавковый выключатель Устройство не перекачивает - Сито на входе засорено - Напорный шланг пережат - Сито на входе очистить струей

- Устранить пережатие Устройство не отключается - встроенный поплавковый выключатель не может

- очистить встроенный поплавковый выключатель

слишком большая - Сито на входе засорено - Производительность снижена из-за сильно загрязненных, содержащих масло примесей в

- Очистить сито на входе - Очистить устройство и заменить изношенные части

выключается после короткого времени работы - Защита двигателя отключает устройство из-за сильного загрязнения воды - Слишком высокая температура

защита двигателя отключает устройство - Вынуть штекер из розетки электросети и очистить устройство, а также шахту - Следите за максимальной температурой воды 35° C! Anl_NPSP_E_13500_SPK7.indb 154Anl_NPSP_E_13500_SPK7.indb 154 04.05.16 15:0504.05.16 15:05RU

Только для стран ЕС Запрещено выбрасывать электроинструмент в обычный домашний мусор. Согласно европейской директиве 2012/19/EG об использованных электрических и электронных устройствах и реализации в правовой системе соответствующей страны необходимо использованный электрический инструмент утилизировать отдельно и направлять на вторичную переработку для охраны окружающей среды. Вторичная переработка - альтернатива обязятельной отсылке устройства назад изґотовителю: Владелец электрическоґо устройства в случае избавления от собственности обязан,в качестве альтернативы отсылки назад изґотовителю, содействовать надлежащей утилизации. Пришедшее в неґодность устройство может быть передано в приемный пункт, который осуществит ликвидацию в соответствии с законом страны о цикличном производстве и обращении с мусором. Это не относится к приложенным к пришедшему в неґодность оборудованию дополнительным устройствам и вспомоґательным средствам, не содержащим электрические части. Перепечатывание или прочие виды размножения документации и сопроводительных листов продукции фирмы, полностью или частично, разрешено производить только с однозначного разрешения ISC GmbH. Сохpaняeтcя прaво на тeхничeскиe изменения Anl_NPSP_E_13500_SPK7.indb 155Anl_NPSP_E_13500_SPK7.indb 155 04.05.16 15:0504.05.16 15:05RU

Информация о сервисном обслуживании Во всех странах, указанных в гарантийном свидетельстве, у нас имеются компетентные сервисные партнеры, контактные данные которых Вы найдете в гарантийном свидетельстве. Они всегда в Вашем распоряжении для решения любых вопросов, связанных с обслуживанием, например, для ремонта, поставки запчастей и быстроизнашивающихся деталей, а также приобретения расходных материалов. Следует обратить внимание на то , что в этом изделии следующие детали подвержены естественному износу или износу в связи с эксплуатацией / следующие детали требуются в качестве расходных материалов. Категория Пример Быстроизнашивающиеся детали* Крыльчатка насоса Расходный материал/расходные части* Недостающие компоненты

• Не обязательно входят в объем поставки! При обнаружении дефектов или неисправностей мы просим Вас заявить о таком случае в сети Интернет на сайте www.isc-gmbh.info. Обратите внимание на точное описание неисправности и в любом случае ответьте на следующие вопросы:

Устройство уже работало или оно было неисправным с самого начала?

Вам бросилось что-либо в глаза перед возникновением неисправности (признак перед неисправностью)?

Какую неисправность имеет устройство, по Вашему мнению (основной признак)? Опишите эту неисправность. Anl_NPSP_E_13500_SPK7.indb 156Anl_NPSP_E_13500_SPK7.indb 156 04.05.16 15:0504.05.16 15:05RU

Гарантийное свидетельство Уважаемая покупательница, уважаемый покупатель, наши продукты проходят тщательнейший контроль качества. Если это устройство все же не будет функционировать безупречно, мы просим Вас обратиться в наш сервисный отдел по адресу, указанному в этом гарантийном талоне, или в магазин, в котором Вы приобрели устройство. При предъявлении гарантийных требований действуют следующие условия.

1. Настоящие правила гарантии действуют исключительно в отношении пользователей, т.е.

физических лиц, которые не намереваются использовать настоящее изделие в рамках своей профессиональной или другой самостоятельной деятельности. Настоящие правила гарантии регулируют дополнительные условия оказания гарантийных услуг, которые нижеупомянутый производитель обеспечивает покупателям своих новых устройств в дополнение к условиям гарантии в соответствии с законом. Эти гарантийные обязательства не затрагивают Ваши законные гарантийные требования. Наши гарантийные услуги для Вас бесплатны.

2. Гарантийные услуги распространяются только на дефекты нового устройства

нижеупомянутого производителя, которое вы приобрели, связанные с недостатком материала или производственным браком, и ограничиваются по нашему выбору устранением таких дефектов устройства или заменой устройства. Учтите, что наши устройства не предназначены для использования в промышленных целях, в ремесленном производстве и на профессиональной основе. Поэтому гарантийный договор считается недействительным, если устройство использовалось в течение гарантийного срока на кустарных, промышленных предприятиях или в ремесленном производстве, а также подвергалось сопоставимой нагрузке.

3. Наша гарантия не распространяется на:

- повреждения устройства, возникшие в результате несоблюдения руководства по монтажу или неправильного монтажа, несоблюдения руководства по эксплуатации (например, при подключении к сети с неправильным напряжением или родом тока), несоблюдения требований касательно технического обслуживания и требований техники безопасности, воздействия на устройство аномальных условий окружающей среды или недостаточного ухода и технического обслуживания; - повреждения устройства, возникшие в результате неправильного или ненадлежащего использования (например, перегрузка устройства или применение не допущенных к использованию насадок или принадлежностей), попадания в устройство посторонних предметов (например, песка, камней или пыли, повреждения при транспортировке), применения силы или внешних воздействий (например, повреждения при падении); - повреждения устройства или частей устройства, связанные с износом в связи с эксплуатацией, обычным или другим естественным износом.

4. Гарантийный срок составляет 60 месяца, отсчет начинается со дня покупки устройства.

Гарантийные права необходимо предъявлять до истечения срока гарантии в течении двух недель после того как будет обнаружена неисправность. Заявления на гарантийное обслуживание после истечения срока гарантии не принимаются. Ремонт или замена устройства не ведет к продлению гарантийного срока, также при оказании такой услуги отсчет нового гарантийного срока на устройство или возможно установленные детали не начинается заново. Это условие действует также при обращении в местный сервисный

5. Для предъявления гарантийных требований сообщите о неисправности устройства на

сайте www.isc-gmbh.info. Приготовьте квитанцию о покупке или другие доказательства приобретения Вами нового устройства. Оказание гарантийных услуг применительно к устройствам, направленным на рассмотрение без соответствующих доказательств или фирменной таблички, исключается ввиду недостатка данных для идентификации таких устройств. Если наша гарантия распространяется на неисправность устройства, Вы немедленно получите отремонтированное или новое устройство. Что касается быстроизнашивающихся, расходных деталей и недостающих компонентов, мы обращаем внимание на ограничения этой гарантии согласно информации о сервисном обслуживании настоящего руководства по эксплуатации. Anl_NPSP_E_13500_SPK7.indb 157Anl_NPSP_E_13500_SPK7.indb 157 04.05.16 15:0504.05.16 15:05DK
