РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ NPSPE 13500 Neptun

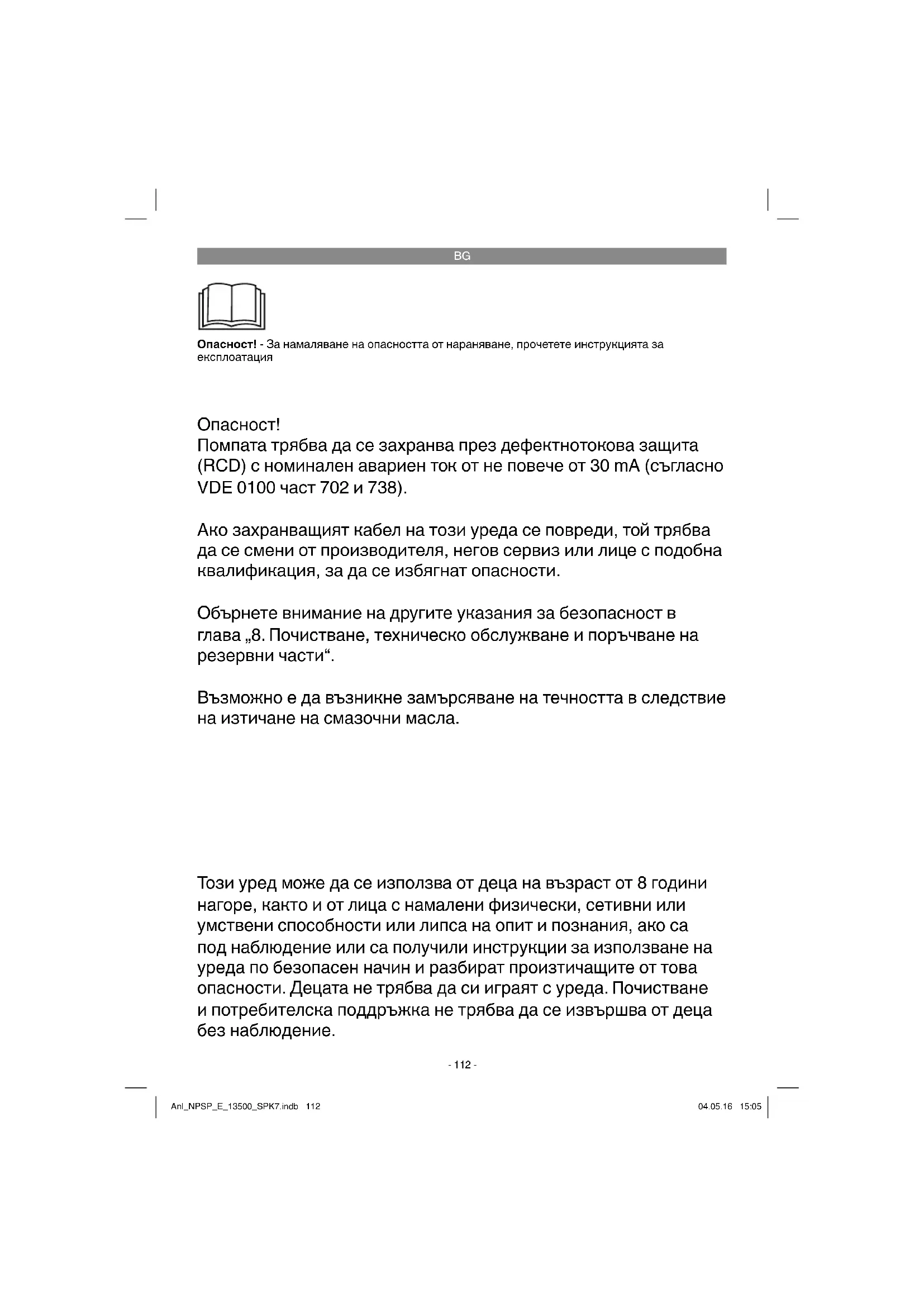

Опасност! - За намаляване на опасността от нараняване, прочетете инструкцията за експлоатация Този уред може да се използва от деца на възраст от 8 години нагоре, както и от лица с намалени физически, сетивни или умствени способности или липса на опит и познания, ако са под наблюдение или са получили инструкции за използване на уреда по безопасен начин и разбират произтичащите от това опасности. Децата не трябва да си играят с уреда. Почистване и потребителска поддръжка не трябва да се извършва от деца без наблюдение.

Помпата трябва да се захранва през дефектнотокова защита (RCD) с номинален авариен ток от не повече от 30 mA (съгласно VDE 0100 част 702 и 738). Ако захранващият кабел на този уреда се повреди, той трябва да се смени от производителя, негов сервиз или лице с подобна квалификация, за да се избягнат опасности. Обърнете внимание на другите указания за безопасност в глава „8. Почистване, техническо обслужване и поръчване на резервни части“. Възможно е да възникне замърсяване на течността в следствие на изтичане на смазочни масла. Anl_NPSP_E_13500_SPK7.indb 112Anl_NPSP_E_13500_SPK7.indb 112 04.05.16 15:0504.05.16 15:05BG

При използването на уредите трябва се спазват някои предпазни мерки, свързани с безопасността, за да се предотвратят наранявания и щети. За целта внимателно прочетете това упътване за употреба/ указания за безопасност. Пазете го добре, за да разполагате с информацията по всяко време. В случай, че трябва да предадете

на други лица, моля, предайте им й това упътване за употреба/указания за безопасност. Ние не поемаме отговорност за злополуки или щети, които възникват вследствие на несъблюдаването на това упътване и на указанията за безопасност.

Прочетете всички указания за безопасност и инструкции. Пропуските при спазването на указанията за безопасност и инструкциите могат да имат като последица електрически удар, пожар и/или тежки наранявания. Съхранете за в бъдеще всички указания за безопасност и инструкции.

Помпата трябва да е оборудвана със защитно устройство срещу утечен ток (RCD -прекъсвач срещу утечен ток) с утечен ток на измерване не повече от 30 mA (съгласно Съюза на германските електротехници (VDE) 0100 част 702 и 738). Уредът не е подходящ за употреба в басейни, плитки басейни от всякакъв вид и други водоеми, в които по време на експлоатацията могат да се намират лица или животни. Експлоатация на уреда по време на пребиваването на лица или животни в рисковата зона е недопустима. Попитайте Вашия електроспециалист!

Преди да пуснете уреда в експлоатация, нека да се извърши проверка от специалист за това, дали заземяването, зануляването, схемата на защита срещу недопустим утечен токqотговарят на предписанията за безопасност на енерго-снабдяващото дружество и дали функционират безупречно.

Електрическите щепселни съединения трябва да се пазят от влага.

При опасност от наводнения поставете щепселните съединения в безопасна от наводняване зона.

Изпомпването на агресивни течности, както и изпомпването на абразивни (обработени с абразивни материали) вещества във всеки случай трябва да се

Уредът трябва да се пази от влага.

Уредът трябва да се пази от сух режим на

Достъпът на деца трябва да се предотврати посредством вземането на подходящи мерки.

2. Описание на уреда и обем на

1. Универсален съединител на маркуч

3. Превключвател за автоматично/ръчно

4. Всмукателна цедка

5. Халка за окачване

2.2 Обем на доставка

Моля, проверете окомплектоваността на артикула с помощта на описания обем на доставка. При липсващи части, моля, обърнете се най-късно в рамките на 5 работни дни след покупка на артикула към нашия център за обслужване или към пункта на продажба, като представите валидна разписка за покупка респ. платежен документ. Моля, обърнете внимание за целта на гаранционната таблица в информацията относно обслужването в края на упътването.

Отворете опаковката и внимателно извадете уреда от опаковката.

Отстранете опаковъчния материал както и опаковъчните/и транспортни осигуровки (ако има такива).

Проверете дали обемът на доставка е

Проверете дали уредът и принадлежностите нямат повреди от транспортиране.

Уредът и опаковъчният материал не са детски играчки! Деца не бива да играят с пластмасови торбички, фолио малки детайли! Съществува опасност да ги глътнат и да се задушат!

Помпа за замърсена вода

Оригинално упътване за употреба

3. Употреба по предназначение

Закупеният от Вас уред е предназначен за изпомпването на вода с максимална температура от 35 °C. Уредът не трябва да се използва за други течности, особено за моторни горива, почистващи средства и други химически продукти! Уредът намира обаче приложение също и навсякъде там, където трябва да се извозва вода, напр. в домакинството, в градината, и има и много повече приложения. Уредът не трябва да се използва за експлоатацията на

При използването на уреда във водоеми с естествена, тинеста почва монтирайте уреда леко повдигнат, напр. върху тухли. За продължително ползване, напр. като циркулационна помпа в градинското езеро, уредът не е предназначен. Очакваното време за експлоатация на уреда така се съкращава явно, защото уредът не е конструиран за продължително натоварване. Уредът трябва да се използва само според предназначението му. Всяка друга употреба извън тази не е съобразно предназначението. За произтичащи от това щети или наранявания от всякакъв вид отговорност носи ползвателят/обслужващото лице, а не производителят. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Ние не поемаме никаква гаранция, ако уредът се използва в промишлени, занаятчийски или индустриални предприятия, както и при подобни на тях

Посредством изтичането на смазочно масло/ смазочни средства водата може да се

Свързване в мрежата ................. 230 V ~ 50 Hz Консумирана мощност .......................750 Вата Дебит макс. .........................................13500 л/ч Напорна височина макс. ...............................8 м Дълбочина на потапяне макс. ...................... 7 м Температура на водата макс. ................... 35 °С Свързваща резба .....прибл. 47,8 mm (1½ “) AG Чужди тела макс.: ................................Ø 35 мм Предел на точката на превключване: ..............ВКЛ макс. ок. 22 см Предел на точката на превключване: .............ИЗКЛ мин. ок. 10 см Клас защита: ...............................................IPX8

5. Преди пускане в експлоатация

Преди свързването се убедете, че данните върху типовата табелка отговарят на данните от мрежата.

Инсталирането на уреда се извършва или:

стационарно с здрав тръбопровод

стационарно с гъвкав маркучопровод Предупредителна бележка! Преди експлоатацията на помпата изяснете възможните специални условия, свързани с инсталирането! Ако напр. прекъсване на тока, замърсяване или неправилно уплътняване могат да доведат до материални щети, то следва да се инсталират допълнителни мерки за безопасност. Такива мерки за безопасност са например: Паралелно работещи помпи върху

обезопасена електрическа верига, датчици за влажност за изключване и др. подобни защитни устройства. В случай на съмнение задължително се консултирайте със санитарен специалист. Anl_NPSP_E_13500_SPK7.indb 114Anl_NPSP_E_13500_SPK7.indb 114 04.05.16 15:0504.05.16 15:05BG

Максималният дебит може да се достигне само с възможно най-големия диаметър на проводника, при свързването на по-малки маркучи или проводници дебитът намалява. При използването на универсалния извод за маркуч (изобр. 1/поз. 1) същият трябва да се скъси за целта до използвания извод, както е показано на изобр. 2, за да не се редуцира ненужно дебитът. Гъвкави маркучопроводи следва да се затегнат с помощта на скоба за маркуч (не се съдържа в обема на доставка) за универсалния извод за маркуч. При инсталирането трябва да се съблюдава, че уредът никога не трябва да се монтира свободно висящ за напорния проводник или за токопроводящия кабел. Уредът трябва де бъде окачен за предвидената за целта дръжка за носене (2) или халката за окачване (5) с въже, или да бъде поставен на пода на шахтата. За да се гарантира безупречното функциониране на уреда, подът на шахтата трябва винаги да е свободен от кал или други замърсявания. При твърде малко ниво на водата намиращата се в шахтата кал може бързо да изсъхне и да попречи на пускането в експлоатация на уреда. Затова е необходимо уредът редовно да се проверява (да се правят опити за пускане в експлоатация). Водоотливната шахта трябва да е достатъчно

5.2 Включването в мрежата

Закупеният от Вас уред вече е снабден с защитен контактен щепсел. Уредът е предназначен за свързване към защитен контакт с 230 Волта ~ 50 Херца. Уверете се, че контактът е обезопасен в достатъчна степен (поне 6 Ампера) и без съмнение е в изправност. Въведете мрежовия щепсел в контакта и по този начин уредът е готов за експлоатация.

Тази работа следва да се извършва от специалист в сферата на електрическото занаятчийско производство или от сервизната служба, за да се избегнат излагания на рискове.

След като сте прочели точно тази инструкция за инсталиране и експлоатация, можете да приведете уреда в експлоатация при спазването на следните точки:

Проверете, дали уредът е стабилно

Проверете дали напорният проводик е поставен съобразно с изискванията.

Уверете се, че електрическото захранване е 230 Волта ~ 50 Херца.

Проверете състоянието съобразно с изискванията на електрическия контакт.

Уверете се, че влага или вода никога не достигат до захранването в мрежата.

Избягвайте уредът да работи сух.

Не допускайте уредът да работи „ на сухо”.

За да изключите уреда, моля, издърпайте мрежовия щепсел от контакта. Функция на вградения поплавъчен

Автоматичен режим: В автоматичния режим превключвателят (А) трябва да се намира в долното положение (изобр. 3). Височината на включване може сега да се регулира от лоста (B) на 15-22 cm. За целта лостът (B) трябва да бъде натиснат както е показано на фиг. 5. При ок. 10 см уредът отново се изключва. Ръчен режим: За ръчния режим превключвателят (A) трябва да бъде поставен в горно положение (фиг. 4). По този начин вграденият поплавъчен прекъсвач е припокрит и уредът работи непрекъснато. В ръчен режим водата може да се засмуква до 35 мм. Моля, съблюдавайте: За да може уредът да засмуква в ръчен режим, е необходима височина на водата от най-малко 70 мм!

В ръчен режим уредът може да се използва само под наблюдение, за да се избегне работа на сухо. Уредът трябва да бъде изключен (извадете щепсела от контакта), щом от напорната тръба престане на излиза

7. Смяна на мрежовия

съединителен проводник

Ако мрежовият съединителен проводник на този уред се повреди, то той трябва да се смени от производителя или от неговата сервизна служба за обслужване на клиенти или от подобно квалифицирано лице, за да се избегнат излагания на опасност.

8. Почистване, поддръжка и

поръчка на резервни части

Преди всяка работа по поддръжката издърпвайте мрежовия щепсел.

При преносима употреба уредът би трябвало да се почиства след всяка употреба с бистра вода.

При стационарна инсталация се препоръчва на всеки 3 месеца да се проверява функционирането на поплавъчния прекъсвач.

Власинки и влакнести частици, които евентуално са се насложили в корпуса, да се отстраняват с водна струя.

На всеки 3 месеца подът на шахтата да се освобождава от калта и също така да се почистват стените на шахтата.

Почистете интегрирания поплавъчен прекъсвач с чиста вода от отлаганията.

8.1 Почистване на лопатъчното колело

При твърде голямо наслагване в корпуса долната част на уреда трябва да се разглоби както следва:

1. Развийте всмукателната цедка (фиг. 1/поз.

2. Отвийте засмукващия филтър от корпуса.

3. Почистете лопатъчното колело с бистра

! Не поставяйте или подпирайте уреда върху лопатъчното

4. Монтажът се извършва в обратната

Във вътрешността на уреда няма други части, които изискват поддръжка.

8.3 Поръчка на резервни части:

При поръчката на резервни части трябва да се посочат следните данни:

Номер на необходимата резервна част Актуални цени и информация ще откриете на www.isc-gmbh.info

отстраняване и рециклиране Уредът е опакован с цел предотвратяване на повреди при транспортирането. Опаковка е суровина и може да се използва отново или да се преработи. Уредът и принадлежностите му се състоят от различни материали, например метал и пластмаса. Не изхвърляйте повредените уреди заедно с битовите отпадъци. Трябва да предадете уреда в подходящ приемен пункт, където уредът ще бъде унищожен съобразно изискванията. Ако не знаете къде има приемен пункт, можете да получите информация в общината.

10. Съхранение на склад

Складирайте уреда и принадлежностите му на тъмно, сухо място, където няма опасност от замръзване и което да е недостъпно за деца. Оптималната температура на складиране е между 5 и 30 ˚C. Съхранявайте електрическия инструмент в оригиналната му

11. План за откриване и отстраняване на неизправности

Неизправности Причини Oтстраняване Уредът не тръгва - Липсва напрежение в електрическата мрежа - интегрираният поплавъчен прекъсвач не включва - Проверете напрежението в електрическата мрежа - почистете интегрирания поплавъчен прекъсвач

- Задръстено входно сито - Прегънат напорен маркуч - Почистете входното сито с водна

- Отстранете мястото на

- интегрираният поплавъчен прекъсвач не може да потъне - почистете интегрирания поплавъчен прекъсвач Недостатъчен

- Задръстено входно сито - Намалена мощност посредством силно замърсени и обработени с абразивни материали водни

- Почистете входното сито - Почистете уреда и сменете изхабените части

след кратка продължителност

- Защитата на двигателя изключва уреда поради твърде голямото замърсяване на водата - Твърде висока температура на водата, защитата на двигателя

- Издърпайте мрежовия щепсел и почистете уреда, както и шахтата - Обърнете внимание на максимална температура на водата от 35 °C! Anl_NPSP_E_13500_SPK7.indb 117Anl_NPSP_E_13500_SPK7.indb 117 04.05.16 15:0504.05.16 15:05BG

Само за страни от ЕС Не изхвърляйте електроинструментите при битовите отпадъциl! Съгласно Европейската директива 2012/19/EO за електрически и електронни стари уреди и прилагането в националното право употребените електроинструменти трябва да се събират отделно и да се доставят за екологична повторна употреба. Алтернатива за рециклиране по отношение на призива за връщане: Собственикът на електроуреда вместо връщане алтернативно с цел съдействие е задължен по отношение на целесъобразното оползотворяване в случай на отказ от собственост. Старият уред за целта също така може да се предостави в пункт за обратно вземане, където се извършва отстраняване по смисъла на националните закони за събирането, извозването, складирането и рециклирането на отпадъци. Това не засяга приложените към старите уреди отделни части от принадлежностите и помощни средства без електрически компоненти. Препечатването или друг вид размножаване на документация и съпроводителни документи на продуктите, също така на части е допустимо само с изричното съгласие на iSC GmbH /ИСК

Запазено е правото за извършване на технически промени Anl_NPSP_E_13500_SPK7.indb 118Anl_NPSP_E_13500_SPK7.indb 118 04.05.16 15:0504.05.16 15:05BG

Информация относно обслужването Във всички държави, които са упоменати в гаранционната карта, ние разполагаме с компетентни в обслужването партньори, чиито контакти ще намерите в гаранционната карта. Същите са на Ваше разположение за всякакъв вид сервизни работи като ремонт, набавяне на резервни и износващи се части или снабдяване с консумативи. Необходимо е да се вземе под внимание, че следните части при този продукт подлежат на естествено износване или такова вследствие на употребата им респ. следните части са необходими като консумативи. Категория Пример Износващи се части* Колело на помпа Консумативни материали/консумативи* Липсващи части

• Не се включват задължително в доставения комплект! При недостатъци или дефекти Ви молим да уведомите за случая на дефект в интернет на www. isc-gmbh.info. Моля, обърнете внимание на точното описание на дефекта и във всеки случай отговорете за целта на следните въпроси:

Уредът работил ли е вече или дефектът се е проявил в самото начало?

Нещо направило ли Ви е впечатление преди да се прояви дефектът (индикация за дефекта)?

Според Вас в какво се състои дефектът на уреда (основна индикация)? Опишете дефекта. Anl_NPSP_E_13500_SPK7.indb 119Anl_NPSP_E_13500_SPK7.indb 119 04.05.16 15:0504.05.16 15:05BG

Гаранционна карта Уважаеми клиенти, нашите продукти подлежат на строг качествен контрол. В случай, че въпреки това този уред някога не функционира безупречно, то много съжаляваме за това и Ви молим да се обърнете към нашата сервизна служба на адреса, посочен в тази гаранционна карта или към пункта на продажба, където сте закупили уреда . Относно предявяването на гаранционни претенции е в сила следното:

1. Гаранционните условия се отнасят само за потребители, тоест за физически лица, които

няма да използват уреда нито за производствени цели, нито за друг вид самостоятелна дейност. Тези гаранционни условия регламентират допълнителни гаранционни услуги, които по-долу посоченият производител допълнително обещава към законовата гаранция на купувачите на неговите нови уреди. Вашите законови гаранционни права не се засягат от тази гаранция. Нашата гаранционна услуга е безплатна за Вас.

2. Гаранционната услуга обхваща само недостатъци по закупен от Вас нов уред на

долупосочения производител, които доказуемо се дължат на производствен или отнасящ се до материала дефект, и по наш избор се ограничава до отстраняването на такива недостатъци по уреда или до подмяната на уреда. Моля, имайте предвид, че нашите уреди според предназначението си не са конструирани за промишлена, занаятчийска или индустриална употреба. Гаранционен договор поради това не се реализира тогава, когато уредът е бил използван в рамките на гаранционния период в промишлени, занаятчийски или индустриални предприятия или е бил изложен на подобен вид натоварване.

3. От нашата гаранция се изключват:

- Щети по уреда, възникнали вследствие на несъблюдаването на упътването за монтаж или въз основа на техничеки некомпетента инсталация, на неспазването на ръководството за употреба (като напр. посредством свързване към неправилно мрежово линейно напрежение или вид електричество) или вследствие на несъблюдаването на разпоредбите за поддръжка и техника на безопасност или посредством излагането на уреда на анормални условия, характерни за околната среда или поради липсваща поддръжка и обслужване. - Щети по уреда, възникнали вследствие на непозволена или професионално некомпетентна употреба (като напр. претоварване на уреда или използване на неразрешени инструменти за употреба или оборудване), проникване на чужди тела в уреда (като напр. пясък, камъни или прах, транспортни щети), прилагане на сила или чужди въздействия (като напр. щети вследствие на падане). - Щети по уреда или по части на уреда, дължащи се на износване вследствие на ползване, на обичайно или друго естествено износване.

4. Гаранционният период възлиза на 60 месеца и започва да тече от датата на покупка на

уреда. Гаранционни претенции следва да се предявяват преди изтичането на гаранционния период в рамките на две седмици, след като сте открили дефекта. Предявяването на гаранционни претенции след изтичане на гаранционния период е изключено. Ремонтът или подмяната на уреда нито води до удължаване на гаранционния период, нито се стартира нов гаранционен период в резултат на тази услуга, извършена по отношение на уреда или евентуално монтирани резервни части. Това важи също при ползването на сервизно

5. За да предявите гаранционна претенция, трябва да регистрирате повредения уред на

www.isc-gmbh.info. Подгответе касовата бележка или други документи, удостоверяващи покупката на уреда. Уреди, които бъдат изпратени без съответните документи или без фабрична табелка, няма да бъдат взети под внимание за гаранционно обслужване поради невъзможност за идентифицирането им. След като нашият гаранционен сервиз установи повредата, веднага ще Ви изпратим поправения уред или нов уред. По отношение на износващи се, употребявани или дефектни части обръщаме внимание на ограниченията на тази гаранция съобразно информацията относно обслужването в това упътване за употреба. Anl_NPSP_E_13500_SPK7.indb 120Anl_NPSP_E_13500_SPK7.indb 120 04.05.16 15:0504.05.16 15:05BA
