Produkttype	Kikkert
Merke	Leica
Modell	Trinovid 8x32 HD
Forstørrelse	8×
Objektivdiameter	32 mm
Utgangspupille	4 mm
Skumringsindeks	16
Lysoverføring	90 %
Subjektiv synsvinkel / Felt på 1000 m	53,5° / 124 m
Utgangspupillens plassering	17 mm
Nærgrense	Omtrent 1 m
Dioptrikompensasjon	± 5 dpt
Okulær for brillebrukere	Ja
Øyemusling	Justerbar og avtakbar, med 5 hakk
Justerbar pupillavstand	58 - 76 mm
Fokusering	Internt via sentralt hjul
Driftstemperatur / lagringstemperatur	-25 °C til +55 °C / -40 °C til +85 °C
Vanntetthet	Opp til 4 m dyp
Mål (L x H x D)	117 x 65 x 130 mm
Vekt	Omtrent 630 g
Kroppsmateriale	Magnesium, fylt med nitrogen
Medfølgende utstyr	Bærerem, okulær- og objektivdeksler, rengjøringsklut, manual
Vedlikehold og rengjøring	Myk, lofri klut, skylling med lunkent vann om nødvendig; ikke bruk alkohol
Sikkerhet	Se aldri på solen; ikke bruk mens du går
Reservedeler og reparasjonsmuligheter	Øyemuslinger, deksler, rem tilgjengelig; Leica kundeservice

Ofte stilte spørsmål - Trinovid 8x32 HD LEICA

Hvordan justerer jeg øyemuslingene for bruk med briller?

For å bruke kikkerten med briller, må øyemuslingene være i helt innskrudd stilling (posisjon b). Drei øyemuslingen med klokken til den klikker på plass. Dette sikrer tilstrekkelig avstand mellom øyet og okularet.

Hvordan utfører jeg fokusering og dioptrikompensasjon?

Lukk høyre øye og juster det sentrale fokushjulet for å få et skarpt bilde med venstre øye. Lukk deretter venstre øye og drei dioptrikompensasjonsringen til bildet er skarpt med høyre øye. Denne korreksjonen kompenserer for forskjeller i synet mellom de to øynene.

Hvordan rengjør jeg linsene uten å skade dem?

Tørk av merker med en myk, lofri klut. For grovt smuss (sand), bruk en fin pensel eller blås det bort. Ved kraftig tilsmussing, skyll med lunkent vann (< 40 °C). Bruk aldri alkohol eller kjemikalier, og unngå å berøre linsene med fingrene.

Er kikkerten vanntett?

Ja, Leica Trinovid 8x32 HD er vanntett ned til 4 meters dyp. Den er fylt med nitrogen for å forhindre intern dugging, noe som gjør den egnet for utendørs bruk i fuktig vær.

Hvordan justerer jeg pupillavstanden?

Bøy kikkerten i midthengslet til de to synsfeltene smelter sammen til en sirkel. Pupillavstanden kan justeres fra 58 til 76 mm.

Hva gjør jeg hvis bildet ikke er rundt?

Kontroller pupillavstanden: juster hengslet. Forsikre deg om at brukerens pupill er på linje med utgangspupillen. Juster øyemuslingene riktig (innskrudd for briller, utskrudd uten briller) og sjekk at de er i samme stilling på begge sider.

Hva er minste fokusavstand?

Minste fokusavstand er omtrent 1 meter for modellen 8x32 HD.

Er kikkerten egnet for brillebrukere?

Ja, okularene er designet for brillebrukere. Øyemuslingene stilles i innskrudd posisjon for optimal komfort, og utgangspupillen er tilstrekkelig lang (17 mm) til å se hele bildet.

Hvordan monterer jeg bæreremmen?

Før remmen gjennom hullene på kikkerten. Hvis du vil feste okulærdekslene, gjør dette mens du setter på remmen. For modellene 8x42 og 10x42 følger Adventure Strap med; for 8x32 følger en standard rem.

Hvor kan jeg få reservedeler eller reparere kikkerten?

Kontakt Leica kundeservice eller importøren i ditt land. Adressene står på garantiseddelen. Deler som øyemuslinger, deksler eller rem er tilgjengelige. Du kan også besøke www.leica-camera.com.

BRUKSANVISNING Trinovid 8x32 HD LEICA

Over hele verden stared navnet Leica for topp kvalitet, finmekanism presisjon med hoyeste paliitelighet og lang levetid.

Vi onsker deg mye glede og suksses med din nye Leica Trinovid HD-kikkert. For at du skal kinne bruke den pa riktig mate, anbefaler vi deg a lese donne veiledningen forst.

LEVERINGSOMFANG

• Kikkert
• Adventure Strap (bare 8x42HD/10x42HD)
  -Baerereim
• Rengjøringsklut for optikk
• Okularhette
• 2objektivdeksler
• Veiledning
• Garantikort
• Kontrollsertifikat

DELEBETEGNELSE

1 Ringer for baerereimer
2 Dioptriring
3 Okulare oyemuslinger

Stilling a: skrudd helt ut, f.eks. for bruk uten briller

Stilling b: skrudd helt inn, f.eks. for bruk med briller

4 Dioptriskala
5 Sentralt fokuseringshjul
Svingakse for innstilling av oyeavstand

INNHOILDSFORTEGNELSE

Bruksmuligheter 78
Festing av bærereim og okularhette 78
Festing av objektivdeksel 78
Innstilling av oyemuslinger / Bruk med og uten briller. 79
Innstilling av oyeavstand 80
Innstilling av skarphet / Dioptrikompensasjon 81
Spesifikasjon for dioptriskala. 82
Pleie/Rengjoring. 82
Tilbehør 83
Reservedeler 83
Funksjonsfeil og utbedringer 84
Tekniske data 85
Leica serviceadresser 86

Advarsel:

• Du mâ aldri se pâ solen ellre andre sterke lyskilder med kikkerten! Dette kan skade øynene!
  Se aldri i kikkerten mens du gär! Du kan gä glipp av hindringer!

BRUKSMULIGHETER

Leica Trinovid HD-kikkertene har et hermetisk tett magnesiumhus fylt med nitrogen. De er derfor ogsa egnet for bruk utendors. Du ma ikke ta hensyn til fuktighet - kikkertene er helt tette i inntil 4m dypt vann, og den innvendige optikken dugger icke.

FESTING AV BÆREREIM OG OKULARHETTE

När den leveres, er Adventure Strap allerede festet på kikkerten (bare 8x42HD/10x42HD). Denne bærereimen kan ogsa brukes som veske. Detaljert informasjon omBruken finner du i den vedlagte veiledningen. Hvis du vil bruke en anner bærereim: Pä den bakre omslagssiden finner du en aktuell illustrasjon.

Merk:

Hvis du vil feste okularhetten til bærereimen, ma dette skje sammen med at bærereimen festes pa kikkerten.

FESTING AV OBJECTIVDEKSELET

Gummiringene trekkes forsiktig fra objektivsiden og over, ev. av, kikkerten.

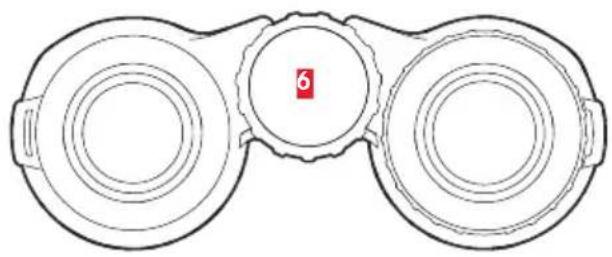

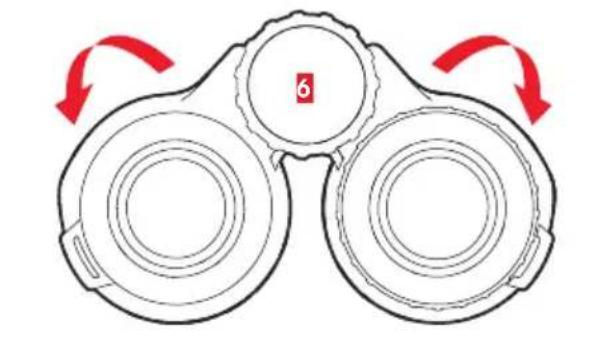

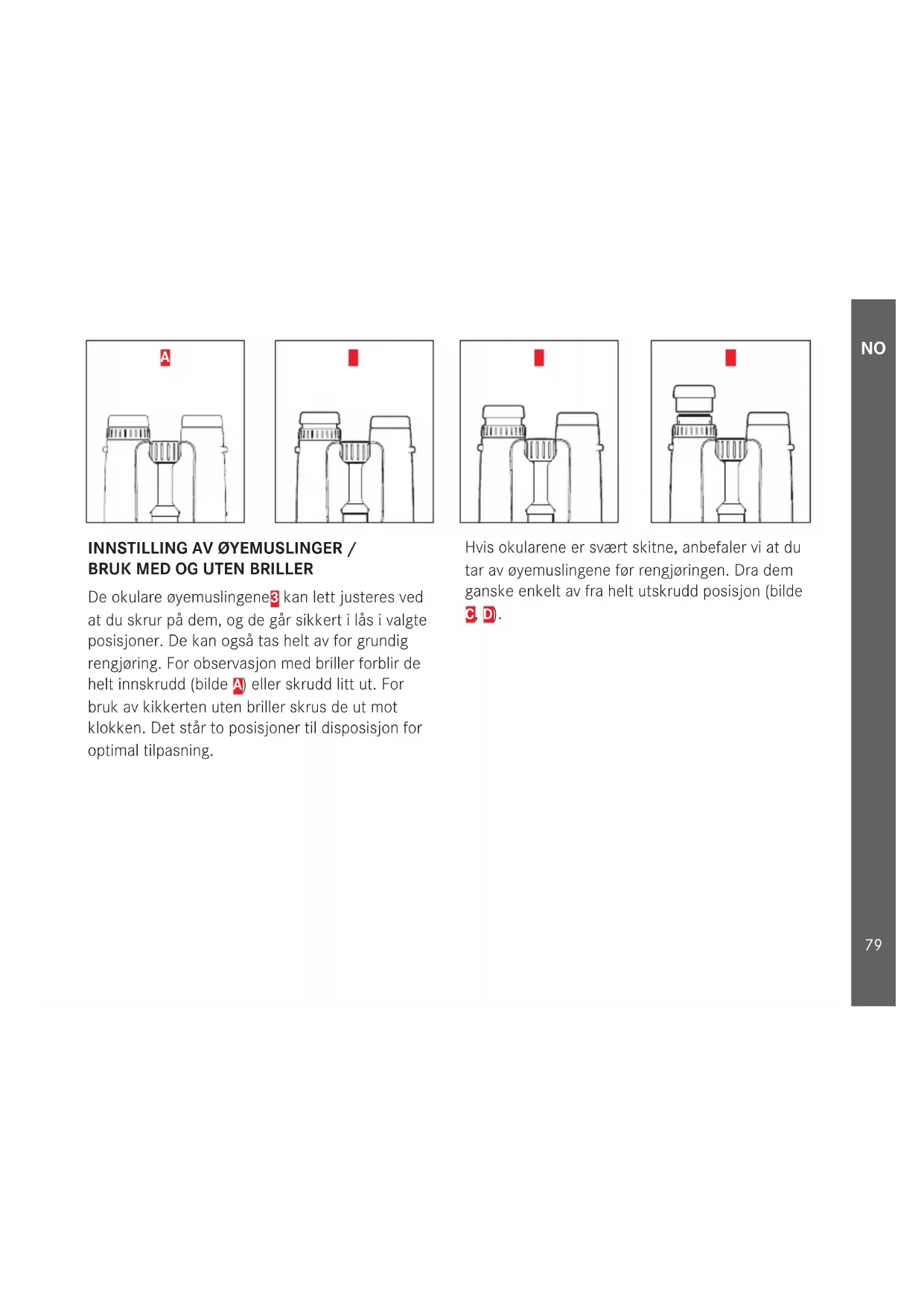

INNSTILLING AV ØYEMUSLINGER / BRUK MED OG UTEN BRILLER

De okulare oyemuslingene3 kan lettuce justeres ved at du skurp p dem, og de gär sikkert i las i valgte posisjoner. De kan ogsa tas helt av for grundig rengjoring. For observasjon med briller forblir de helt innskrudd (bilde A) eller skrudd litt ut. For bruk av kikkerten uten briller skrus de ut mot klokken. Det star to posisjoner til disposisjon for optimal tilpasning.

Hvis okularene er svert skitne, anbefaler vi at dutar av oyemuslingene for rengjoringen. Dra dem ganske enkelt av fra helt utskrudd posisjon (bilde C D.

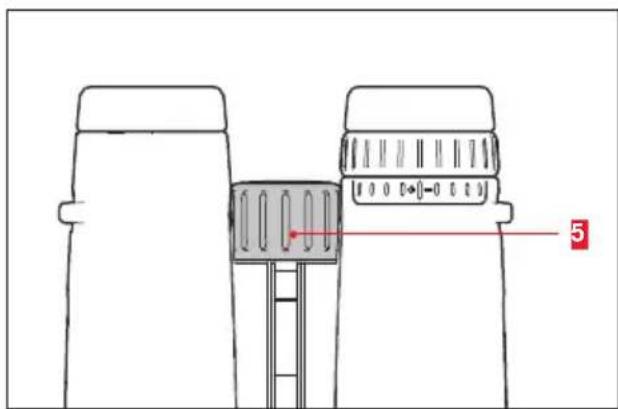

INNSTILLING AV ØYEAVSTAND

Du stiller inn oyeavstanden individuelt 6 ved a knekke kikkerten over svingaksen. Ved korrekt oyeavstand smelter hore og venstre synsfelt sammen til et rundt bilde.

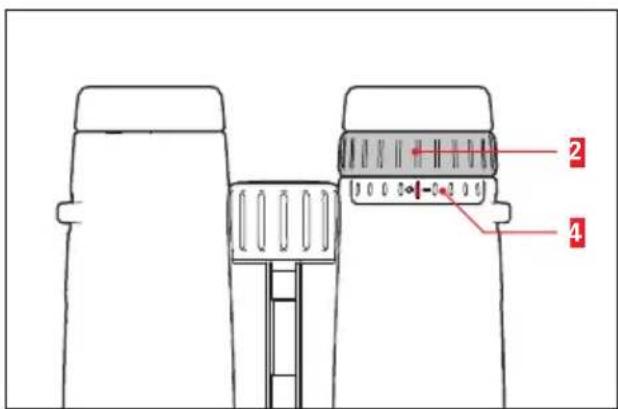

INNSTILLING AV SKARPHET/ DIOPTRIKOMPENSASJON

På Leica Trinovid HD-kikkerter brukes det sentrale fokuseringshjulet 5 til Å stille inn skarpheten på objekter som befinner seg i forskjellig avstand. For utligning av individuelle synseil ved bruk uten briller brukes dioptriringen 2 som bare forandrer skarpheten for det høyre systemet.

Framgangsmåte

1. Lukk hýre øye eller dekk til hýre objektiv. Still deretter inn det sentrale fokuseringshjulet på en sik mæte at malobjektet kan ses med optimal skarphet i venstre kikkertrør.
2. Lukk venstre øye eller dekk til venstre objektiv. Still deretter inn dioptriringen pa en sik mæte at det samme objektet kan ses med optimal skarphet i høyre kikkerktrør.

SPESIFIKASJON FOR DIOPTRISKALA

Verdien som er registrett av brukeren via skarp-hetsjusteringen, kan alltid tilpasses individuelt pa sekunder ved hjelp av den registrende skalainnstil-lingen.

PLEIE/RENGJØRING

Din Leica Trinovid HD-kikkert er konstruert for huppig bruk utendors. Den trenger ingen spezialpleie, bare rengjoring av og til.

Fingeravtrykk, vanndraper o.l., f.eks. på objektivog okularlinser, kan tørkes av med en myk klut som/DDke loer.Det kan hjelpe a puste pa linsene forst.Grov smuss pa glassflatene, som f.eks. sand, ma fjernes med en pensel erler blases vekk.Ved kraftig tilsmussing kan du rengjore ved skylle i flytende vann, ikke varmere enn kroppstemperatur.Saltvann kan ogsa skylles av pa donne maten.

Alcohol eller andre kjemiske opplosninger maybei ke brukes til rengjøringen.

Viktig:

• Ikke ta i glassflatene med fingrene, spesielt化进程 hvis du har smurt deg med handkrem, insektmiddel e.l. Disse stoffene kan inneholde kjemikalier som kan skade eller odelegge belegget på glassoverflatene.
• Ikke bruk kraft nár du tørker av svært skitne linseoverflater. Selv om belegget er svært slitesterkt, kan det likevel skades av sand eller saltkrystaller.

TILBEHØR

Detaljert informasjon om tilbehørsutvalg for din Leica Trinovid HD-kikkert finner du på hjemmesiden til Leica Camera AG.

www.leica-camera.com

RESERVEDELER

Hvis du trenger resvedeler til kikkerten, f.eks. øyemuslinger, deksler eller bærereimer, ma du ta kontakt med var Customer Care-avdeling erler din nasjonale Leica-forhandler. Adressene finner du på garantikortet.

FUNKSJONSFIEI OG UTBEDRINGER

Feil Årsak Utbedring
Det oppnås ikke et sirkelrundt bilde under observasjorden.	a) Kikkerten er ikke tilpasset godt nok til den personlige øyeavstanden.	a) Korriger avstanden mellom de to kikkertrørene ved Å knekke svingaksen litt erller mye.
	b) Observatørens pupill er ikke i utgangspupillen på kikkerten.	b) Korriger hodets, øynenes og kikkertens posisjon.
	c) Øyemuslingenes stilling tilsvarer ikke riktig bruk med og uten briller.	c) Korriger justeringen: De som bruker briller skurr inn øyemus-lingene; ved bruk uten briller: Skru ut øyemuslingene.
	d) Øyemuslingenes stilling er forskjellig på venstre og høyreside.	d) Sett begge øyemuslingene i samme stilling.

TEKNISKE DATA

LEICA TRINOVID 8 x 32 HD LEICA TRINOVID 10 x 32 HD
Forstørrelse 8 x 10x
Objektivdiameter 32 mm 32 mm
Utgangspupill 4 mm 3,2 mm
Skumringstall 16 17,9
Lysoverføring 90 % 90 %
Subjektiv synsvinkel / subjectiv synthesfelt på 1000 m	53,5°/124 m	61,3°/114 m
Utgangspupillposisjon 17mm 15,5mm
Nærinnstellingsgrense (ved 0 dioptr.)	ca.1,8 m	ca. 1,6 m
Dioptrikompensasjon / ved∞	± 5dpt.	± 5dpt.
Okular for de som bruker briller	ja	ja
Øyemusling	Kan justeres og tas av, med 5 trinn
Justerbar øyeavstand	58-76 mm
Fokusering	Innvendig fokusering via mellomdrift
Funksjons-/lagertemperatur	-25°+55° / -40°+85°
Vanntetthet	Tåler vanntrykk ned til 4 m dypt vann
Mål (B x H x D)	117 x 65 x 130mm
Vekt	ca. 630 g	ca. 640 g

TEKNISKE DATA

LEICA TRINOVID 8 x 42 HD LEICA TRINOVID 10 x 42 HD
Forstørrelse 8 x 10x
Objektivdiameter 42 mm 42 mm
Utgangspupill 5,25 mm 4,2 mm
Skumringstall 18,33 20,5
Lysoverføring 90 % 90%
Subjektiv synsvinkel / subjectiv synthesfelt på 1000 m	53,5°/124 m	61,3°/113 m
Utgangspupillposisjon 17mm 15,5mm
Nærinnstellingsgrense (ved 0 dioptr.)	ca.1,8 m	ca. 1,6 m
Dioptrikompensasjon / ved∞	± 4 dpt./-5dpt.	± 4 dpt./-5dpt.
Okular for de som bruker briller	ja	ja
Øyemusling	Kan justeres og tas av, med 5 trinn
Justerbar øyeavstand	58-76 mm
Fokusering	Innvendig fokusering via mellomdrift
Funksjons-/lagertemperatur	-25°-55° / -40°-85°
Vanntetthet	Tåler vanntrykk ned til 4 m dypt vann
Mål (B x H x D)	117 x 65 x 145 mm
Vekt	ca. 750 g	ca. 760 g

LEICA PRODUCT SUPPORT

Brukstekniske spørsmål om Leica-programmet besvares skriftlig, per telegram, per telefaks eller per e-post av Product Support-avdelingen hos

Leica Camera AG:

Leica Camera AG

Produktstotte

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]/-108

Telefaks: [phone]

[e-mail]

LEICA CUSTOMER CARE

For vedlikehold av ditt Leica-utstyr samt ved skader stared Customer Care-avdelingen hos Leica Camera AG aller reparasjonstjenesten til en nasjonal Leica-forhandler til disposisjon for deg (du finner en adresseliste pa Garantikortet).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone]

Telefaks: [phone]

[e-mail]
