MANUALE UTENTE Trinovid 8x32 HD LEICA

Gentile cliente, in tutto il mondo il nome Leica è sinonimo di altissima qualità e precisione meccanica, unite a un'estrema affidabilità e a una lunga durata di vita. Le auguriamo di ottenere il massimo piacere e le migliorori soddisfazioni dal suo nuovo binocolo Leica Trinovid HD. Per poter sfruttare pienamente tutte le possibilità offerte da quello dispositivo, Le consigliamo di leggere attendamente queste istruzioni.

DOTAZIONE DI FORNITURA

• Binocolo
• Adventure Strap (solo 8x42HD/10x42HD)
• Tracolla
• Panno per pulizia ottiche
• Coprioculari
• 2copriobiettivi
• Istruzioni
• Certificato di garanzia
• Certificato di collaudo

DENOMINAZIONE DEI COMPONENTI

1 Occhielli per tracolla
2 Ghiera per correzione diottrica
3 Conchiglie oculari

Posizione a: completeness svitata, ad es. per l'osservazione alla occhiali

Posizione b: completeness avvitata, ad es. per l'osservazione con gli occhiali

4 Scala diottrica
5 Ghiera centrale di messa a fuoco
6 Asse snodato per regolazione della distanza oculare

INDICE

Possibilità d'impiegoo 54

Applicazione di una tracolla e del coprioculare 54

Applicazione del copriobiettivo 54

Regolazione delle conchiglie oculari / Utilizzo con e sua occhiali 55

Regolazione della distance oculare 56

Regolazione della messa a fuoco / Correzione diottrica 57

Indicatore della Scala diottrica 58

Cura e Manutenzione 58

Accessori. 59

Ricambi 59

Malfunzionamente e loro eliminazione. 60

Dati tecnici 61

Indirizzi del servizio assistenza Leica 62

Attenzione:

• Non guardare mai il sole o altre sorgenti luminose attraverso il binocolo! Pericolo di lesions agli occhi!
  Non guardare mai atraverso il binocolo quando si cammina! Rischio di non vedere gli ostacoli!

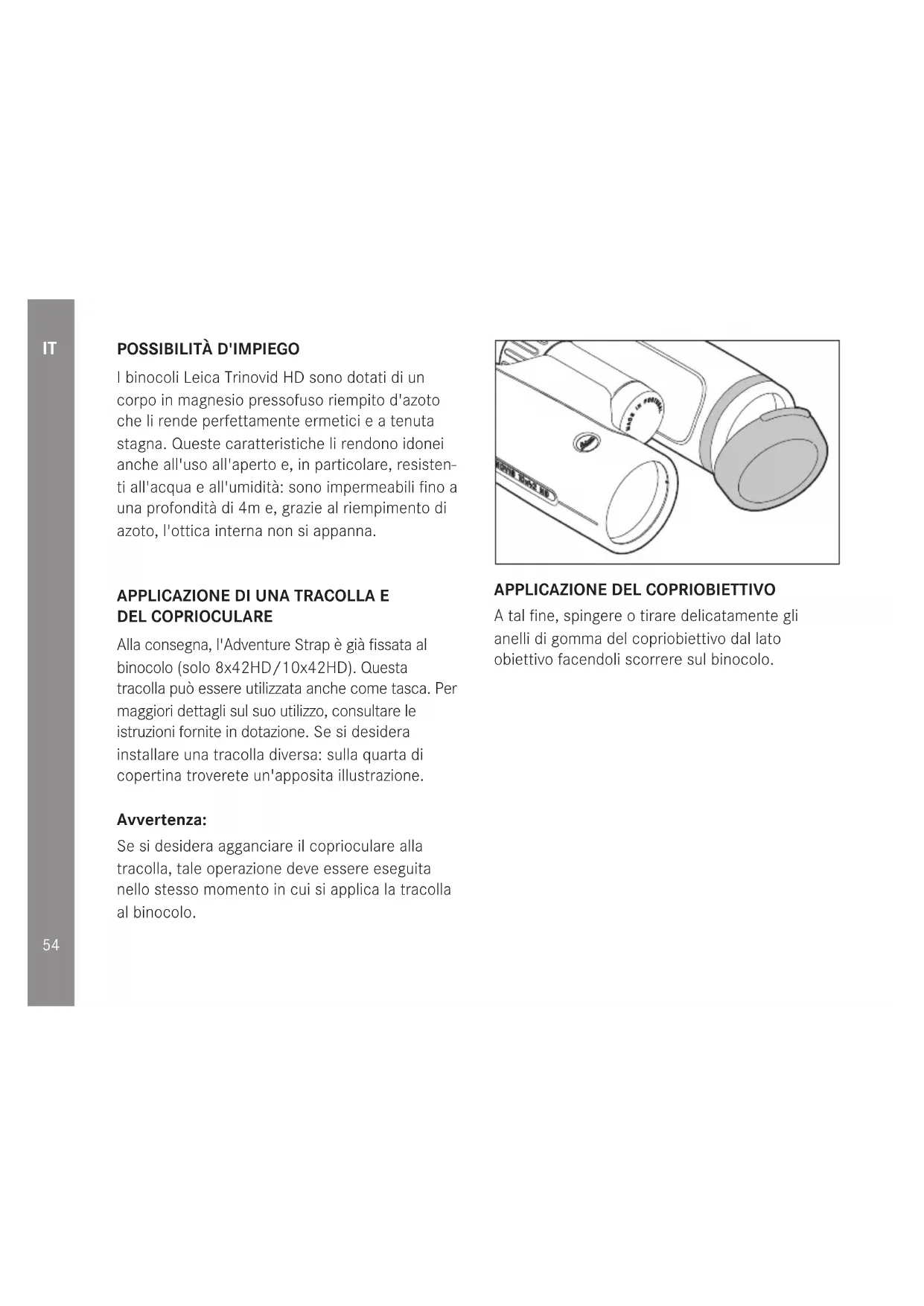

POSSIBILITA D'IMPIEGO

I binocoli Leica Trinovid HD sono dotati di un corpo in magnesio pressofuso riempito d'azoto che li rende perfettamente ermetici e a tenuta stagna. Queste caratteristiche li rendono idonei anche all'uso all'aperto e, in particolare, resistenti all'acqua e all'umidità: sono impermeabili fino a una profondità di 4m e, grazie al riempimento di azoto, l'ottica interna non si appanna.

APPLICAZIONE DI UNA TRACOLLA E DEL COPRIOCULARE

Alla segna, l'Adventure Strap è gli fissata al binocolo (solo 8x42HD/10x42HD). Questa tracolla può essere utilizzataanche come tasca.Per maggiori dettagli sul suo utilizzo, consultare le istruzioni fornite in dotazione. Se si desidera installare una tracolla diversa: sulla quarta di copertina troverete un'apposita illustrazione.

Avvertenza:

Se si desidera agganciare il coprioculare alla tracolla, tale operazione deve essere eseguita nelle stesso momento in cui si applica la tracolla al binocolo.

APPLICAZIONE DEL COPRIOBIETTIVO

A tal fine, spingere o tirare delicatamente gli anelli di gomma del copriobiettivo dal lato obiettivo facendoli scorrere sul binocolo.

REGOLAZIONE DELLE CONCHIGLIE OCULARI / UTILIZZO CON E SENZA OCCHIALI

Le conchiglie oculari 3 si regolano lavoramente ruotando e si bloccano saldamente nella posizione prescelta. Per una pulizia approfondita, possono essereanchecompletamente smontate. Se siutilizza il binocolo con gli occhiali,le conchiglie oculari devono rinanere completamente avvitate (figura A) o solo leggermente svitate.Per I'osservazione sensa occhiali, devono,invece,essere svitate in senso antiorario.Percuna regolazione ottimale,sono disponibili due positizioni.

Se gli oculari sono molto sporchi, si consiglia di smontare le conchiglie oculari per pulirli. A tal fine, svitare completeness le conchiglie e sfilarle (figure C D).

REGOLAZIONE DELLA DISTANZA OCURALE

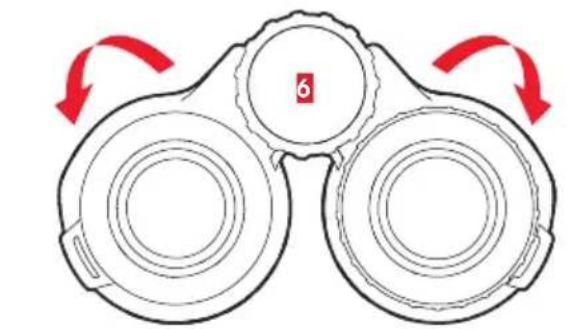

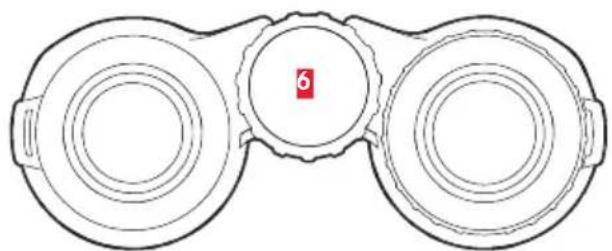

Per una regolazione personalizzata della distanza oculare,iegare il binocolo lungo l'asse snodato

1. Quando la distanza oculare è corretta, il Campo visivo a destra e a sinistra si fondono in un'unica immagine circolare.

REGOLAZIONE DELLA MESSA A FUOCO / CORREZIONE DIOTTRICA

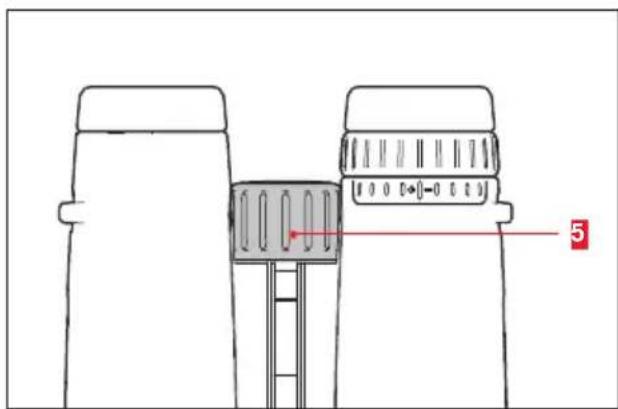

Sui binocoli Leica Trinovid HD la regolazione della messa a fuoco di oggetti situati a distanzi differenti avviene tramite la ghiera centrale di messa a fuoco 5.

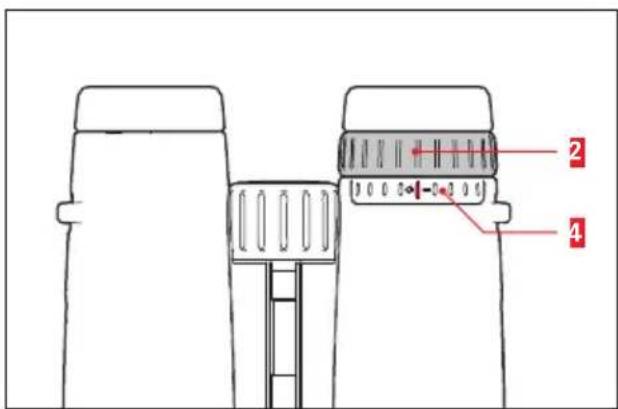

Per compensare eventuali difetti di vista personali nell'osservazione perché occhiali, è possibile utilizzare la ghiera per correzione diottrica 2, la quale modificava solo la messa a fuoco delsystema destro.

Procedura

1. Chiudere l'occhio destro o coprire l'obiettivo destro. Quindi, regolare la ghiera centrale di messa a fuoco in modo che il soggetto visualizzato nel tubo binoculare sinistro appaia perfettamente a fuoco.
2. Chiudere I'occhio sinistro o coprire I'obiettivo sinistro. Quindi, regolare la ghiera per correzione diottrica in modo tale che lo stesso soggetto appaia perfettamente nitido anche nel tubo binoculare destro.

INDICATORE DELLA SCALA DIOTTRICA

Il valore diottrico individuale dell'utente, determinato mediante la regolazione della nitidezza, cui si sono all'occorrenza adattato alla vista di un'alto utente nel giro di pochi secondi leggendo la Scala diottrica più impostata.

CURA E MANUTENZIONE

Il binocolo Leica Trinovid HD è stato progettato per un uso permanente all'aperto. Pertanto, al di là di una pulizia occasionale, non richiede alcuna cura particolare.

Per rimuovere impronte digitali, goccioline d'acqua e altre macchie dalle lenti dell'obiettivo e dell'oculare, utilizzato un panno morbido pulito privo di polvere. All'occorrenza, è possibile soffiare prima sulle lenti. Per rimuovere le impurità più grossolane delle superfici in vetro, ad esempio sabbia, utilizzato uno spazzolino a setole morbide oppure soffiare aria. Se lo sporco è particolarmente ostinato, è possible pulire con acqua corrente al massimo tiepida. Utilizzato acqua correnteanche per rimuovere eventuali incrostazioni di sale.

Non utilizzato alcol e altri solventi chimici per la pulizia.

Important:

• Fare attenzione a non toccare le superfici in vetro con le dita, specialmente se in precedenza si è venuti a contatto con creme per mani, repellenti per insetti o simili. Questi prodotti contengono, in alcuni casi, sostanje chimiche che possono danneggiare o compromettere il trattamento antiriflesso delle superfici in vetro.
• Anche se le superfici delle lenti sono molto sporche, non strofinare mai esercitando una pressione eccessiva. Il trattamento antiriflesso possiede un'alta resistenza all'abrasione, tutte sabbia e cristalli di sale possono dannegiarlo.

ACCESSORI

Per informazioni dettagiate sulla vasta gamma di accessori disponibili per il binocolo Leica Trinovid HD, consultare la home page di Leica Camera AG alla pagina:

www.leica-camera.com

RICAMBI

Qualora fosse necessario ordinare ricambi per il proprio binocolo, ad esempio conchiglie oculari, copriobiettivi, coprioculari o la tracolla, contatta re il nostro reparto Customer Care oppure la filiale Leica locale più vicina. Per gli indirizzi consultare il certificato di garanzia.

MALFUNZIONAMENTI E LORO ELIMINAZIONE

Anomalia Causa Rimedio
Durante l'osservazione non si ottiene un'immagine circolare.	a) Il binocolo non è corretta-mente regolato sulla distance oculare.	a) Correggere la distance di entrambi i tubi binoculari sempli-camentePEGGDIOIPOLO.
	b) La pupilla dell'osservatore non coincide con la pupilla di uscita del binocolo.	b) Correggere la posizione della testa, degli occhi o del binocolo.
	c) La posizione delle conchiglie oculari non coincide con il corretto utilizzato con o sono occhiali.	c) Correggere la regolazione: se si utilizzato occhiali, avvitare le conchiglie oculari; se non si utilizzato occhiali: svitare le conchiglie oculari.
	d) La posizione delle conchiglie oculari a sinistra e a destra è diversa.	d) Portare entrambé le conchiglie oculari alla stessa altezza.

DATI TECHNICI

	LEICA TRINOVID 8 x 32 HD LEICA	TRINOVID 10 x 32 HD
Ingrandimento	8 x 10x
Diametro obiettivo	32 mm 32mm
Pupilla di uscita	4 mm 3,2 mm
Valore crepuscolare	16 17,9
Trasmissione della luce	90% 90%
Angolo visivo soggetti / Campo visivo fino a 1.000m	53,5° / 124m	61,3° / 113m
Posizione della pupilla di uscita	17mm 15,5mm
Distanza minima di messa a fuoco (a 0 diottrie)	circa1,8m circa 1,6 m
Correzione diottrica / con∞	± 5dpt. ± 5dpt.
Oculare per portatori di occhiali	si si
Conchiglia oculare	Regolabile e rimovibile, con 5 positioni di arresto
Distanza oculare regolabile	58-76mm
Messa a fuoco	Messa a fuoco interna mediente ghiera centrale
Temperatura di funzionamento/stoccaggio	-25°+55°/-40°+85°
Tenuta stagna	Impermeabile fino a una profondità 4 m
Dimensioni (L x A x P)	117 x 65 x 130mm
Peso	circa 630 g circa 640 g

DATI TECHNICI

	LEICA TRINOVID 8 x 42 HD LEICA	TRINOVID 10 x 42 HD
Ingrandimento	8 x 10x
Diametro obiettivo	42 mm 42 mm
Pupilla di uscita	5,25 mm 4,2 mm
Valore crepuscolare	18,33 20,5
Trasmissione della luce	90% 90%
Angolo visivo soggettivo / Campo visivo fino a 1.000m	53,5°/ 124m	61,3°/ 113m
Posizione della pupilla di uscita	17mm 15,5 mm
Distanza minima di messa a fuoco (a 0 diottrie)	circa1,8m circa 1,6 m
Correzione diottrica / con∞	± 5dpt. ± 5dpt.
Oculare per portatori di occhiali	si si
Conchiglia oculare	Regolabile e rimovibile, con 5 positioni di arresto
Distanza oculare regolabile	58-76mm
Messa a fuoco	Messa a fuoco interna mediente ghiera centrale
Temperatura di funzionamento/stoccaggio	-25°+55°/-40°+85°
Tenuta stagna	Impermeabile fino a una profondità 4 m
Dimensioni (L x A x P)	117 x 65 x 145mm
Peso	circa 750 g circa 760 g

LEICA PRODUCT SUPPORT

Il reparto Product Support di Leica Camera AG sare lieto di rispondere alle vostre domande tecniche sul programma Leica per iscritto, per Telefono, per fax oppure per e-mail.

Leica Camera AG

Product Support

Am Leitz-Park 5

D-35578 Wetzlar

Telefon: [phone] - 2080 - 111 / - 108

Fax: [phone]

[e-mail]

LEICA CUSTOMER CARE

Per la manutenzione dell'attrezzatura Leica o in caso di guasti, rivolgersi al reparto Customer Care di Leica Camera AG o al Servizio Riparazioni di un rappresentante Leica del proprio Paese (per l'élenco degli indirizzi cfr. il Certificato di Garanzia).

Leica Camera AG

Customer Care

Am Leitz-Park 5

D-35578 Wetzlar

Telefono: [phone]

Fax: [phone]

[e-mail]
