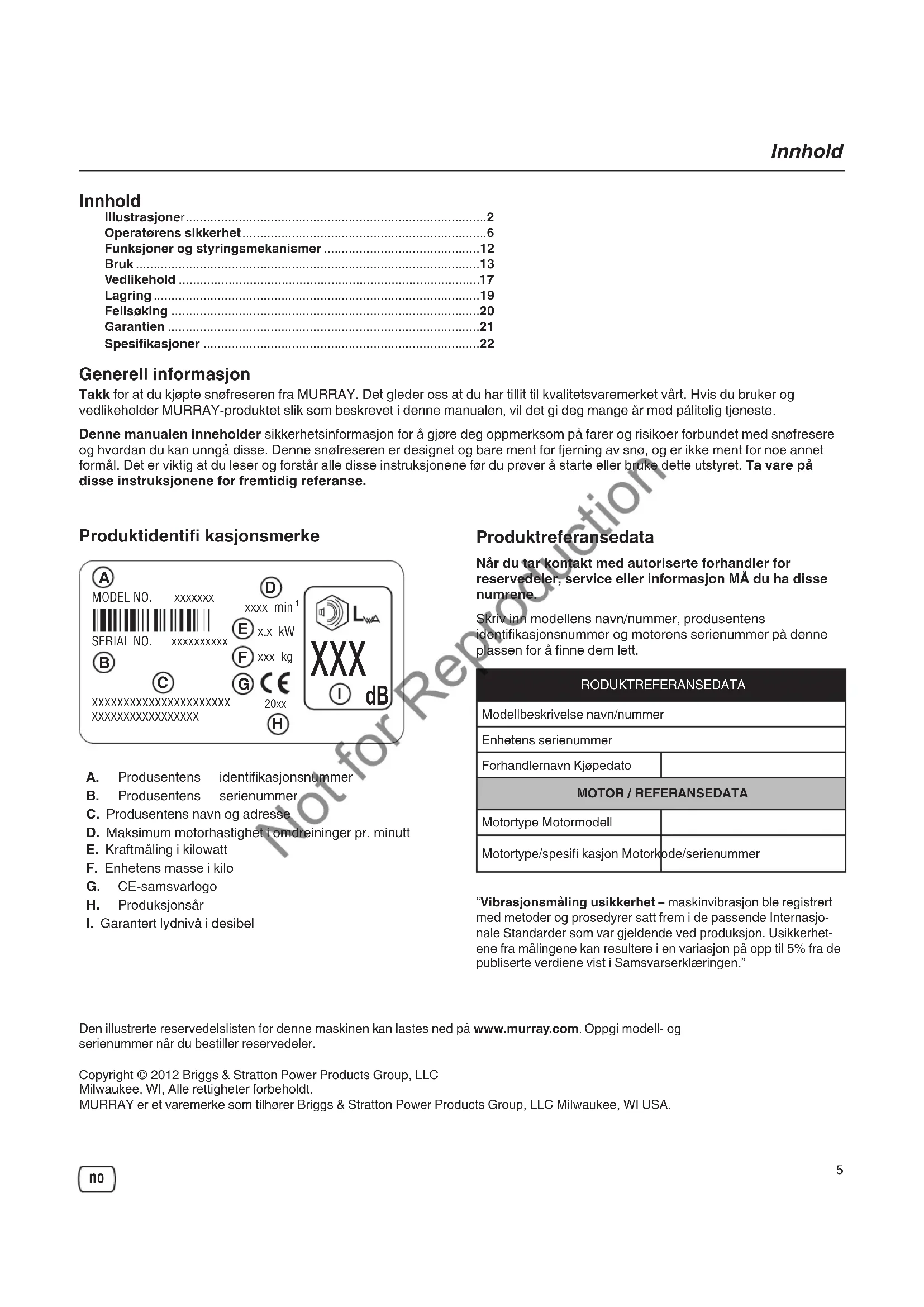

BRUKSANVISNING 1695886 MURRAY

Operatørens sikkerhet....6

Funksjoner og styringsmekanismer 12

Bruk 13

Vedlikehold ....17

Lagring....19

Feilsøking 20

Garantien 21

Spesifikasjoner 22

Generell informasjon

Takk for at du kjøpte snøfreseren fra MURRAY. Det gleder oss at du har tillit til kvalitetsvaremerket vårt. Hvis du bruker og vedlikeholder MURRAY-produktet slik som beskrevet i denne manualen, vil det gi deg mange år med pålitelig tjeneste.

Denne manualen inneholder sikkerhetsinformasjon for å gjøre deg oppmerksom på farer og risikoer forbundet med snøresere og hvordan du kan unngå disse. Denne snøreseren er designet og bare ment for fjerning av snø, og er ikke ment for noe annet formål. Det er viktig at du leser og forstår alle disse instruksjonene før du prøver å starte eller bruke dette utstyret. Ta vare på disse instruksjonene for fremtidig referanse.

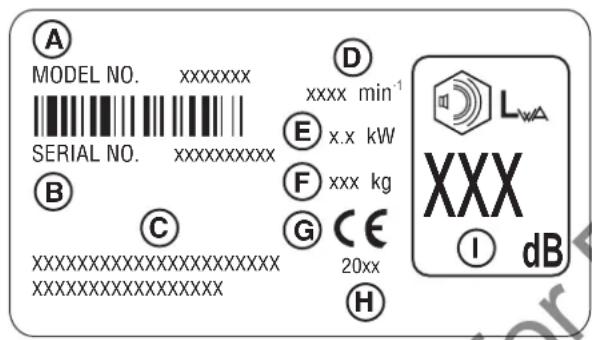

Produktidentifi kasjonsmerke

A. Produsentens identifikasjonsnummer
B. Produsentens serienummer
C. Produsentens navn og adresse
D. Maksimum motorhastighet i omdreininger pr. minutt
E. Kraftmåling i kilowatt
F. Enhetens masse i kilo
G. CE-samsvarlogo
H. Produksjonsår
I. Garantert lydnivå i desibel

Produktreferansedata

Når du tar kontakt med autoriserte forhandler for reservedeler, service eller informasjon MÅ du ha disse numrene.

Skriv inn modellens navn/nummer, produsentens identifikasjonsnummer og motorens serienummer på denne plassen for å finne dem lett.

RODUKTREFERANSEDATA
Modellbeskrivelse navn/nummer
Enhetens serienummer
Forhandlernavn Kjøpedato
MOTOR / REFERANSEDATA
Motortype Motormodell
Motortype/spesifi kasjon Motorkode/serienummer

“Vibrasjonsmåling usikkerhet – maskinvibrasjon ble registrert med metoder og prosedyrer satt frem i de passende Internasjonale Standarder som var gjeldende ved produksjon. Usikkerhetene fra målingene kan resultere i en variasjon på opp til 5% fra de publiserte verdiene vist i Samsvarserklæringen.”

Den illustrerte reservedelslisten for denne maskinen kan lastes ned på www.murray.com. Oppgi modell- og serienummer når du bestiller reservedeler.

MURRAY er et varemerke som tilhører Briggs & Stratton Power Products Group, LLC Milwaukee, WI USA.

Faresymboler og deres betydning Kontrollsymboler på utstyret

	Les brukermanualen for bruksanvisninger og sikkerhetsregler.
	Slå av motoren og fjern nøkkelen før du foretar vedlikeholds- eller reparasjonsarbeid.
	Fare for at gjenstander kan kastes ut.
	Brannfare.
	Roterende transportskrue / fare for amputasjon.
	Fare for karbonmonoksidforgiftning.
	Hold trygg avstand.
	Elektrisk støt.
	Roterende rotor.
	Hold unna barn.
	Roterende rotor.
	Fare for amputasjon – ikke ta på bevegelige deler.
	Fare for varme overfl ater.

	Nøkkelbryter på/av.
	Vri choken til lukket for å starte.
	Vri choken til åpen for å kjøre.
	Pump 2 ganger.
	Plugg i skjøteledningen.
	Trykk knappen for å starte.
		Aktiver transportskruen.
	Sjaktrotasjon.
	Kald motor.
	Varm motor.

Sikkerhetsadvarsler og signalord

Sikkerhetsadvarselsymbolet og signalordet (FARE, ADVARSEL, FORSIKTIG eller MERK) brukes for å angi sannsynlighet og mulig risiko for personskader og/eller produktskader. I tillegg kan et faresymbol bli brukt for å forklare typen av risiko.

FARE indikerer en fare, som hvis ikke den blir forhindret, vil føre til død eller alvorlig skade.

VARSEL indikerer en fare, som hvis ikke den blir forhindret, kan føre til død eller alvorlig skade.

Visse komponenter i dette produktet og tilhørende tilbehør inneholder kjemikalier som staten California vet kan forårsake kreft, fødselsskader eller skader på forplantningsevnen. Vask hendene etter håndtering.

ADVARSEL

Visse komponenter i dette produktet og tilhørende tilbehør inneholder kjemikalier som staten California vet kan forårsake kreft, fødselsskader eller skader på forplantningsevnen. Vask hendene etter håndtering.

ADVARSEL

• Håndkontakt med den roterende rotoren inne utkastingssjakten er den mest vanlige årsaken til skader forbundet med snøfresere.
• Denne snøfreseren er i stand til å amputere hender og føtter, og kaste gjenstander. Les og følg alle sikkerhetsreglene i denne bruksanvisningen. Hvis du ikke gjør det, kan det ha døden eller alvorlige skader til følge.

⚠ ADVARSEL
	Les, forstå og følg alle instruksjoner på snø- freseren eller i manualen før du bruker denne enheten.Hvis du ikke følger sikkerhetsreglene i denne manualen, kan det føre til død eller alvorlige skader.
Vær helt fortrolig med betjeningsinstrumentene og riktig bruk av snøfreseren.Forsikre deg om at du kan håndtere snøfreseren før du bruker den.Vit hvordan du stanser enheten og løser ut kontrollene raskt.La aldri noen bruke snøfreseren uten at de har fått skikkelig opplæring.Du skal alltid følge anvisningene i bruksanvisningen, hvis snøfreseren skal lagres over en lengre periode.Foreta vedlikehold og skift ut sikkerhets- og instruksjonsskilt dersom det er nødvendig.Prøv aldri å foreta større reparasjoner på snøfreseren uten har du har fått skikkelig opplæring. Uriktig service av snøfreseren kan føre til farlig bruk, skade på utstyret og at produsentens garanti mister gyldighet.

FARE
	Utkastsjakten inneholder en roterende rotor for å kaste ut snøen. Du skal aldri tømme eller fjerne en tilstopning i utkastsjakten med hendene. Fingrene kan fort fanges av rotoren. Bruk alltid et rengjøringsverktøy.Hvis du ikke følger disse sikkerhetsreglene, kan det føre til traumatisk amputasjon eller alvorlige vevskader.
	Hold hender, føtter og klær unna roterende deler. Roterende deler kan komme i kontakt eller vikle seg inn i hender, føtter, klær eller tilbehør.Hvis du ikke følger disse sikkerhetsreglene, kan det føre til traumatisk amputasjon eller alvorlige vevskader.
Når du rengjør, reparerer eller inspiserer snøfreseren, kontroller at motoren er AV, at tennpluggledningen er frakoblet og at alle bevegelige deler er stanset.Ikke plasser hender eller føtter nær eller under roterende deler. Hold deg alltid unna utkasteråpningen.Bruk aldri snøfreseren uten skikkelige beskyttelser eller annet sikkerhetsutstyr på plass og i funksjon.La aldri snøfreseren stå uten oppsyn mens motoren kjører. Koble alltid fra transportskruen og mellomakslingsstyringen, stans motoren og fjern nøklene.Hold alle løse klær bort fra fremsiden av snøfreseren og transportskruen. Skjerf, votter, løse tråder, løse klær og bukser kan raskt bli fanget i den roterende enheten med amputasjon som følge. Sett opp langt hår og ta av deg smykker.La maskinen gå noen minutter etter at du har ryddet snø for å forhindre fastfrysing av oppsamleren/rotoren.Slå av kraftoverføringen til oppsamler/rotor når snøfreseren transporteres eller ikke er i bruk.

⚠ ADVARSEL
	Det kan skje tragiske ulykker dersom brukeren ikke er på vakt når det er barn i nærheten. Barn blir ofte tiltrukket av maskinen og snøfresingen. Stol aldri på at barna holder seg i ro der du så dem sist.
Hold barn borte fra området under bruk. Barn blir ofte tiltrukket av utstyret. Vær oppmerksom på alle personer som er til stede.Vær på vakt og slå av maskinen hvis barn kommer inn i området.La aldri barn bruke utstyret.Vær ekstra oppmerksom når du nærmer deg uoversiktlige hjørner, busker, trær eller andre gjenstander som kan hindre sikten. Barn kan være til stede.

ADVARSEL

- Start og kjør motoren utendørs. - Ikke kjør motoren i et lukket rom, selv om dører og vinduer er åpne.

ADVARSEL

• Bruk alltid beskyttelsesbriller eller visir under bruk og når du utfører justeringer eller reparasjoner.
• Vær alltid oppmerksom på retningen hvor snøen kastes ut. I nærheten av fotgjengere, kjæledyr eller eiendommer kan disse bli skadet av gjenstander som kastes ut.
• Vær oppmerksom på miljøet når du bruker snøfreseren. Hvis du kjører over gjenstander som for eksempel grus, dørmatter, aviser, leketøy og steiner gjemt under snøen, kan disse bli kastet fra sjakten eller låse transportskruen.
• Utvis ekstrem forsiktighet när du arbeider på eller krysser grusveier, stier eller andre veier.
• Juster høyden på oppsamlingshuset for å unngå grus eller knust steinoverflate.
• Bruk aldri snøfreseren nær glassoverbygg, biler, vindusåpninger, lasteåpninger og lignende uten skikkelig justering av vinkelen på utkastsjakten.
• Bli kjent med området hvor du skal bruke snøfreseren. Marker hvor grensen til fortauet og veien går.

⚠ ADVARSEL
	Drivstoff og drivstoffdamp er ekstremt lett an- tennelig og eksplosivt. Håndter alltid drivstoff med ekstra forsiktighet.Hvis du ikke følger disse sikkerhetsreglene, kan det føre til brann eller eksplosjon med alvorlige brannskader eller død som følge.

• Slå motoren av og la avkjøles i minst 2 minutter før du fjerner drivstofftanklokket og fyller på drivstoff.
• Fyll drivstofftanken på utendørs eller i et godt ventilert rom.
• Ikke fyll en drivstofftank for full. Ikke fyll på mer enn til nederst i drivstofftankhalsen for å gjøre ekspansjon av bensin mulig.
• Hold drivstoffet unna fra gnister, åpne flammer, innretninger med pilotflamme, varme og andre antenningskilder.
• Kontroller drivstoffslanger, lokk og fester ofte for sprekker og lekkasjer. Skift ut om nødvendig.
• Bruk en godkjent drivstoffbeholder.
• Hvis drivstoffet renner over, vent til det fordamper før du starter motoren.

• Kontroller at tennpluggen, lydpotten, drivstofftanklokket og luftfilteret (hvis utstyrt) er på plass og sikret.
• Ikke start motoren med fjernet tennplugg.
• Dersom det søles drivstoff, ikke prøv å starte motoren, men fjern snøfreseren fra stedet der det er sølt, og unngå å lage noen antenningskilde før drivstoffgassen er forsvunnet.
• Ikke pump motoren for mye. Følg anvisningene for motorstart i bruksanvisningen.
• Hvis motoren oversvømmes, sett choke (hvis utstyrt) til ÅPEN/KJ∅RE-posisjonen, flytt gasspjeldet (hvis utstyrt) til HURTIG-posisjonen og dra til motoren starter.

NÅR UTSTYRET BRUKES

• Ikke tipp snøfreseren så mye at drivstoffet kommer ut.
• Ikke choke forgasseren for å stoppe motoren.
• Kjør aldri motoren uten luftfiltersettet (hvis utstyrt) eller luftfilteret (hvis utstyrt).

NÅR DU SKIFTER OLJE

- Hvis du tapper av olje fra toppen av oljepåfyllingsrøret, må drivstofftanken være tom ellers kan drivstoffet lekke ut og føre til brann eller eksplosjon.

NÅR UTSTYRET TRANSPORTERES

- Transporter med TOM drivstofftank eller med drivstoffventilen skrudd AV.

NÄR DU OPPBEVARER BENSIN ELLER UTSTYR MED DRIVSTOFF PÅ TANKEN

- Oppbevar på avstand fra ovn, komfyr, varmtvannsberedere eller andre enheter som pilotflamme eller andre antenningskilder fordi disse kan antenne drivstoffdamp.

⚠ ADVARSEL
	Sikker bruk av snøfreseren krever riktig pleie og vedlikehold av motoren.
Hvis du IKKE løser ut alle koblinger og IKKE skifter til nøytral før start av motoren, kan det føre til personskader.La motoren og snøfreseren tilpasse seg til utendørstemperaturene før du begynner å rydde snø.Bruk et jordet støpsel for alle snøfreserne som er utstyrt med en elektrisk drivmotor eller elektrisk startmotor.

⚠ ADVARSEL
	Ved start av motoren oppstår det gnister.Gnister kan antenne antennelige gass inærheten.Dette kan føre til eksplosjon og brann.
Hvis det finnes naturgass- eller flytgasslekkasje i området, skal du ikke starte motoren.Bruk ikke startvæsker under trykk, da dampen er antennelig.

ADVARSEL
	Når motoren går, produseres det varme.Motordeler, spesielt eksospotten, blir veldig varme.Hvis du ikke følger disse sikkerhetsreglene, kan det føre til alvorlige brannskader ved berøring.

• Berør aldri en varm motor eller eksospotte. La eksospotte, motorsylinder og ribber avkjøles før de berøres.
• Fjern smuss fra eksospotte- og sylinderområdet.
• Installer og vedlikehold en gnistfanger før du bruker utstyret på skogdekket, gressbevokst eller krattbevokst område.
• Det er en overtredelse av California Public Resource Code Section 4442 å bruke eller kjøre motoren på eller i nærheten av områder som er skogdekket, dekket med kratt eller gress med mindre eksossystemet er utstyrt med en gnistfanger som oppfyller kravene loven nevnt ovenfor. Andre stater eller føderale delstater har muligens lignende lover. Kontakt opprinnelig utstyrsprodusent, selger eller forhandler for å bestille en gnistfanger laget for eksossystemet montert på denne motoren.

⚠ ADVARSEL
	Denne snøfreseren må vedlikeholdes riktig for å sikre sikker bruk og ytelse. Hvis du ikke følger sikkerhetsreglene i denne manualen, kan det føre til død eller alvorlige skader.
Når du utfører vedlikehold eller reparasjoner på snøfreseren, slå motoren AV, koble fra tennpluggledningen og hold ledningen unna pluggen for å forhindre at noen kan starte motoren utilsiktet.Kontroller skjærbolter og annen maskinvare med regelmessig mellomrom for å se om de sitter skikkelig på plass.Hold muttere og skruer på plass, og sørg for at snøfreseren er i god stand.Tukle aldri med sikkerhetsutstyret. Kontroller regelmessig at de fungerer skikkelig, og foreta nødvendige reparasjoner dersom de ikke fungerer som de skal.Komponentene kan utsettes for slitasje, skade og kvalitetsforringelse. Kontroller komponentene regelmessig og skift ut med produsentens anbefalte deler når det er nødvendig.Kontroller betjeningsinstrumentene regelmessig. Juster og gi service som påkrevd.Bruk bare fabrikkgodkjente reservedeler eller tilsvarende når du reparerer.Følg alltid fabrikkspesifikasjonene for alle innstillinger og justeringer.Bruk bare ekstrautstyr og tilbehør som er godkjent av snøfresereens produsent, f.eks. hjulvekter, motvekter eller førerseter.Prøv aldri å gjøre noen justeringer når motoren er i gang (uten at det er spesifikt anbefalt av produsenten).

⚠ ADVARSEL
	Snøfreseren er bare så sikker som brukeren. Hvis den misbrukes, eller ikke vedlikeholdes riktig, kan det være farlig! Husk at du er ansvarlig for både din egen sikkerhet, og for sikkerheten til de som er omkring deg.
Hold bruksområdet tomt for alle personer, spesielt små barn og kjæledyr.Undersøk området der snøfreseren skal brukes nøye, og fjern alle dørmatter, sleder, brett, ledninger og andre fremmedlegemer.Ikke bruk snøfreseren uten å ha på deg skikkelig vintertøy.Bruk fottøy som gir godt fotfeste på glatte overflater.Vær forsiktig for å unngå å skli eller falle, spesielt når du arbeider med snøfreseren i revers.Bruk aldri snøfreseren uten god sikt eller lys. Vær alltid sikker på hvor du trakker, og hold et fast tak i håndtakene.Ikke fjern snøen på tvers av en skråning. Utvis ekstrem forsiktighet når du endrer retning i skråninger. Ikke prøv å rydde bratte bakker.Ikke overbelast maskinens kapasitet ved å forsøke å rydde snøen for hurtig.Bruk aldri snøfreseren ved høy transporthastighet eller på glatt underlag. Se bakover og vær forsiktig når du bruker snøfreseren i revers.Ikke bruk snøfreseren på overflater over bakkenivå som for eksempel hustak, garasjer, verandaer eller andre slike strukturer eller bygninger.Brukere må vurdere sin evne til å bruke utstyret på en måte som er trygg nok til å kunne beskytte seg selv og andre mot skader.Snøfreseren er bare ment til å fjerne snø. Ikke bruk snøfreseren for andre formål.Ikke kjør med passasjerer.Hvis du har truffet et fremmedlegeme, stans motoren, koble fra ledningen på elektriske motorer, kontroller snøfreseren nøye for å se om der er noen skader, og reparer skaden før du starter og bruker snøfreseren på nytt.Hvis snøfreseren vibrerer unormalt, stans motoren. Vibrasjon er vanligvis et varsel om problem. Kontakt en autorisert forhandler for reparasjon om nødvendig.Koble fra strømledningen etter at motoren starter for modeller utstyrt med elektriske startmotorer.

Før du bruker snøfreseren, les sikkerhetsmerkene som står på den. Forsikighetsvarslene og advarslene er satt på for din sikkerhet. Les og følg alle sikkerhetsmerkene for å forhindre personskader og skader på snøfreseren.

Hvis sikkerhetsmerkene slites ut eller skades slik at de ikke kan leses, bestill nye merker fra den lokale forhandleren.

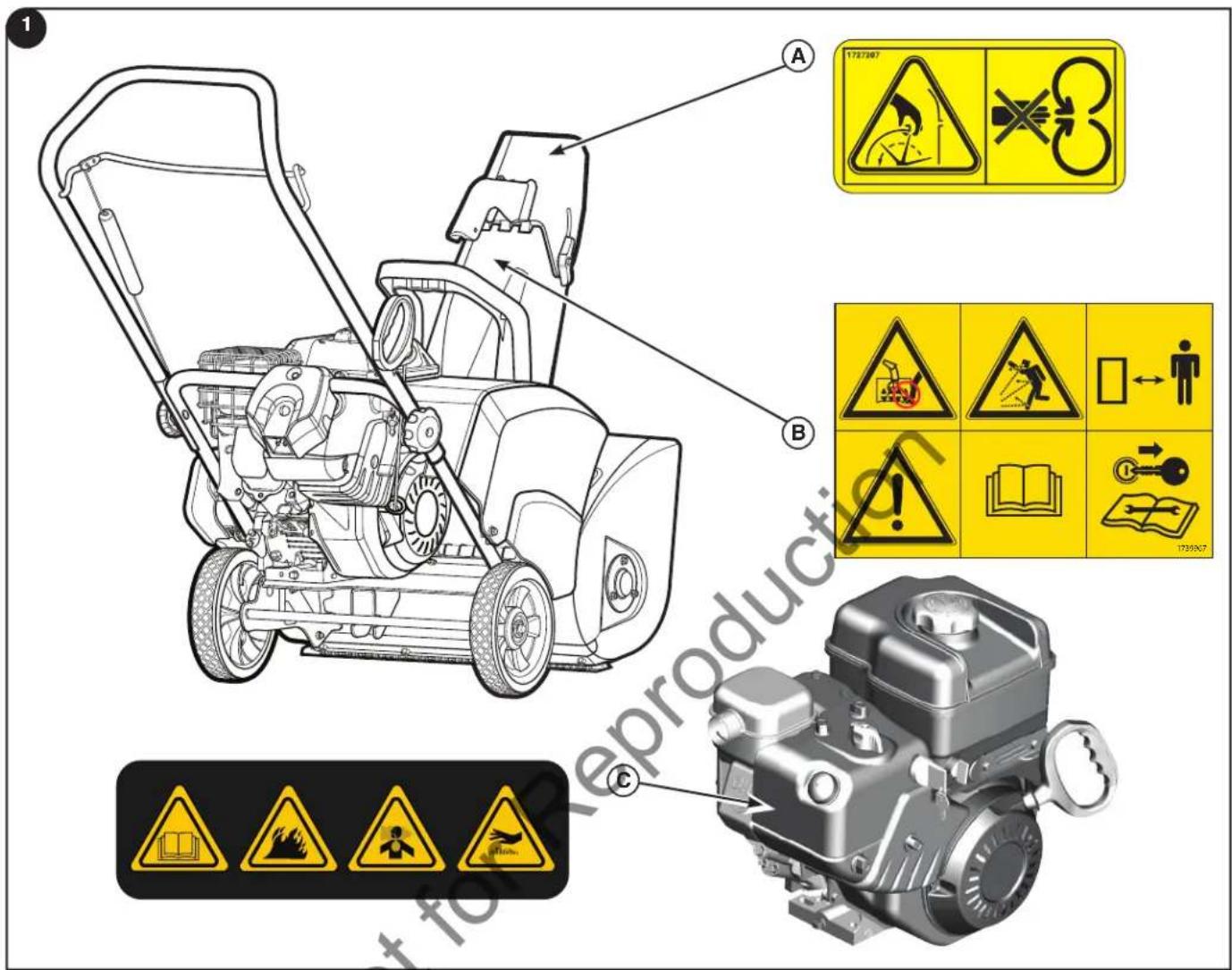

A — Delenr. 1727207 Fareskilt for utkastsjakt
B — Delenr. 1739967 Fareskilt for transportskrue
C — Delenr. 276925 Advarselsskilt for motor

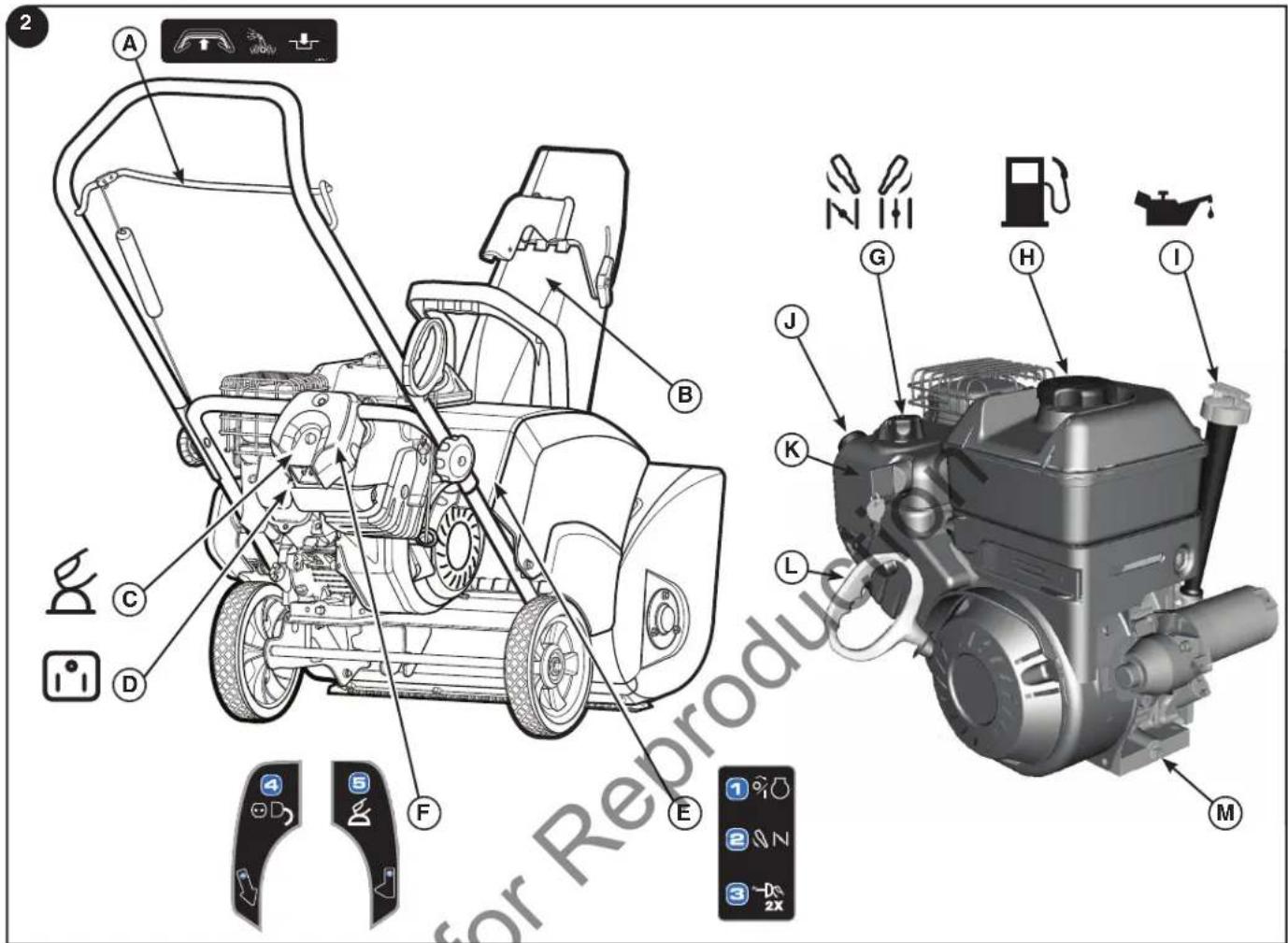

Snøfreserkontroller og bruksskilt (figur 2)

A — Transportskruekontroll
B — Defl ektorbryterspak
c — Elektrisk startknapp
D — Strømkontakt
E — Klebemerke med startinstruksjoner / trinn 1-3
F — Klebemerke med startinstruksjoner / trinn 4 og 5

Motorkontroller

G — Chokeknapp
H — Drivstoff tank og lokk
I — Oljepåfyllingslokk (utvidet peilestav)
J — Pumpeknapp
K — PÅ/AV- eller skyv/trekknøkkel (avhengig av modell)
L — Startsnorhåndtak
M — Oljetappeplugg

ADVARSEL

Bruken av hvilken som helst snøfreser kan føre til at fremmedlegemer blir kastet i øynene, og dette kan føre til alvorlig øyenskader. Bruk alltid sikkerhetsbriller eller visir når før du begynner å bruke snøfreseren.

Kontrollere og fylle på olje

MERK: Motoren leveres fra fabrikk uten olje. Før du starter motoren, kontroller at det er tilsatt olje iht. anvisningene i denne veiledningen. Hvis du starter motoren uten olje, vil den ødelegges og kan ikke repareres, samt den dekkes ikke av garantien.

1. Sjekk at enheten står vannrett. Bruk et høykvalitets renseolje klassifisert For service SG, SH, SJ, SL eller høyere. Syntetisk 5W30 motorolje er akseptabel for alle temperaturene. IKKE BLAND olje med bensin. Se tabellen for oljeanbefalinger.
2. Ta av oljepåfyllingslokket/peilepinnen (A, figur 3) og tørk av med en ren klut.
3. Sett på lokket/peilepinnen og vri med klokken for å sette fast.
4. Ta av oljepåfyllingslokket/peilepinnen og kontroller oljenivået.
5. Fyll på olje til den när merket FULL på lokket/peilepinnen om nødvendig. Ikke fyll for mye.
6. Sett på lokket/peilepinnen, og stram til.

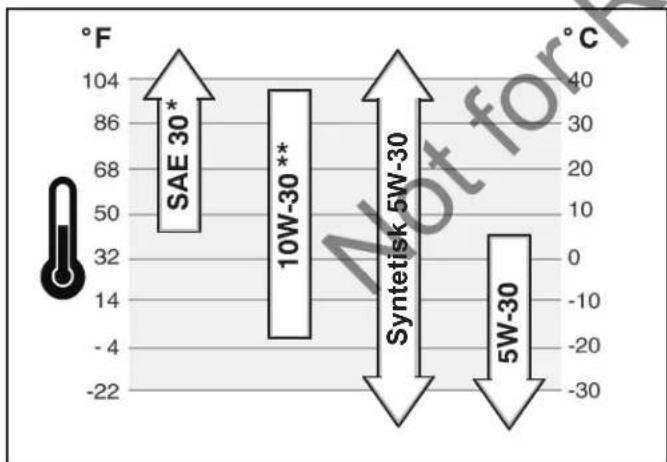

* Under 4 °C (40 °F) vil bruken av SAE 30 føre til vanskelig start.

** Over 27 °C (80 °F) vil bruken av 10W-30 kanskje øke oljeforbruket. Kontroller oljenivået oftere.

Drivstoff et må oppfylle disse kravene:

• Ren, frisk og blyfri bensin.
  • Minimum 87 oktan/87 AKI (91 RON). For bruk i store høyder se under.
• Bensin med opp til 10 % etanol (gassohol) eller opp til 15 % MTBE (methyltertærbutyleter) er tillatt.

MERK: Ikke bruk bensin som ikke er godkjent, som f.eks. E85. Ikke bland olje i bensinen eller endre motoren for å kjøre på alternativt drivstoff. Dette ødelegger motorkomponentene og dermed mister du motorgarantien.

Bland i drivstoffstabilisator i drivstoffet for å beskytte drivstoffsystemet mot gummidannelse. Alt drivstoff er ikke det samme. Hvis det oppstår start- eller ytelsesproblemer, endre drivstoffleverandør eller merker. Denne motoren er sertifisert for å kjøre på bensin. Emisjonskontrollsystemet for denne motoren er EM (motorendringer).

Store høyder

På høyder over 1524 meter (5000 fot) er bensin med minimum 85 oktan/85 AKI (89 RON) tillatt. Det er nødvendig å foreta justeringer for store høyder for å samsvare med emisjonskravene. Bruk uten denne justeringen vil forårsake svekket ytelse, øke drivstofforbruk og emisjoner. Oppsøk en autorisert Briggs & Stratton-forhandler for informasjon om justeringer for store høyder.

Bruk av motoren på høyder under 762 meter (2500 fot) med settet for store høyder er ikke anbefalt.

Fylle på drivstoff

⚠ ADVARSEL
	Drivstoff og drivstoffdamp er ekstremt lett antennelig og eksplosivt.Brann eller eksplosjon kan forårsake alvorlige brannskader eller død.
Når du fyller på drivstoffSlå motoren av og la motoren avkjøles i minst 2 minutter før du tar av bensinlokket.Fyll drivstofftanken på utendørs eller i et godt ventilert rom.Ikke overfyll en drivstofftank. Ikke fyll på mer enn til nederst i drivstofftankhalsen for å gjøre ekspansjon av bensin mulig.Hold drivstoffet unna fra gnister, åpne flammer, innretninger med pilotflamme, varme og andre antenningskilder.Kontroller drivstoffslanger, tank, lokk og fester ofte for sprekker og lekkasjer. Skift ut om nødvendig.Hvis drivstoffet renner over, vent til det fordamper før du starter motoren.

1. Rengjør bensinlokkområdet for smuss og rester. Ta av drivstofflokket (A, figur 4).
2. Fyll drivstofftanken med drivstoff. Ikke fyll på mer enn til nederst i drivstofftankhalsen for å gjøre ekspansjon av bensin mulig.
3. Sett på bensinlokket igjen.

Starte motoren

ADVARSEL
	Den elektriske starteren er utstyrl med en jordet strømledningen og plugg utviklet for å brukes i en vanlig kontakt. Strømledningen må være riktig jordet hele fiden for å unngå muligheten for elektrisk støt.
Hvis huset ikke har et jordet system, skal du ikke bruke denne elektriske starteren. Kontakt en autorisert elektriker for installasjon av et jordet system.

Du skal alltid først koble strømledningen til koblingsboksen på utstyret og deretter plugge den andre enden i en jordet kontakt, når du setter i strømledningen. Etter start kobler du strømledningen fra den jordete kontakten først

Kontroller at motoroljen er ved merket FULL på oljepåfyllingslokket/peilepinnen. Snøfresermotoren er utstyrt med en vekselstrøm elektrisk starter og rekylstarter. Før du starter motoren, skal du ha lest følgende informasjon.

Hvis motoren oversvømmes, sett choken til ÅPEN/KJ∅RE-posisjonen og dra til motoren starter.

Start motoren som følger:

1. Sjekk oljenivået. Se avsnittet for Kontrollere/fylle på olje.
2. Kontroller at transportskruekontrollen er koblet fra.
3. Sett i PÅ/AV-nøkkelen (A, figur 5) og vri til PÅ-posisjonen eller sett i skyv/trekknøkkelen, alt etter modell.
4. Vri choke-knappen (B) helt rundt med klokka hvis motoren er kald.
   BEMERK: Ikke bruk choken for å starte en varm motor.
5. Trykk pumpeknappen (C) to ganger.
   BEMERK: Ikke bruk pumpen for å starte en varm motor.

ADVARSEL
	Hurtig tilbakevinding av startsnoren (tilbakeslag) trekker hånden og armen mot motoren hurtigere enn du kan slippe.
Dette kan føre til brukkne bein, frakturer, blåmerker og forstuing. Når du starter motoren, trekk startsnoren sakte til du begynner å kjenne motstand, deretter trekker hardt til for å unngå tilbakeslag.

1. Snorstart: Ta godt tak i håndtaket til startsnoren (D, figur 5). Trekk håndtaket på startsnoren sakte ut til du begynner å kjenne motstand, trekk deretter hardt til.

BEMERK: Hvis motoren ikke starter etter tre forsøk, se avsnittet om Feilsøking.

1. Elektrisk start: Koble først skjøteledningen (E, figur 6) til strømkontakten (F) og deretter i en veggkontakt. Hvis det er nødvendig med lengre ledning, kontroller at denne også er jordet.
2. Elektrisk start: Trykk ned starttrykknappen (G). Etter du starter motoren, koble først skjøteledningen fra veggkontakten og deretter fra strømkontakten.

VIKTIG: Bruk korte startesykluser (maks. fem sekunder) for å forlenge livet på starteren. Vent ett minutt mellom startesyklusene.

BEMERK: Hvis motoren ikke starter etter tre forsøk, se avsnittet om Feilsøking.

Stoppe motoren

⚠ ADVARSEL
	Brann eller eksplosjon kan forårsake alvorlige brannskader eller død. IKKE CHOKE forgas-seren for å stoppe motoren.

Før du stopper motoren, la den kjøre i noen få minutter for å hjelpe til å tørke av eventuell fuktighet.

1. Vri PÅ/AV-nøkkelen eller skyv/trekknøkkelen (A, figur 7) til AV-posisjonen og fjern eller trekk ut skyv/trekknøkkelen, alt etter modell.
2. Oppbevar PÅ/AV- eller skyv/trekknøkkelen utenfor rekkevidden til barn. Motoren kan ikke startes uten PÅ/AV- eller skyv/trekknøkkelen.

Bruke snøfreseren

ADVARSEL
	Før du setter i gang, kontroller at området foran snøfreseren er fritt for tilskuer og gjenstander.

IKKE KAST snø mot en bygning da skjulte gjenstander kan bli kastet med tilstrekkelig kraft for å forårsake skader.

1. Start motoren. Se Starte motoren i dette avsnittet.
2. Still inn retning og vinkel på utkastsjakten (A, figur 8). Se Utkastsjakt og deflektor i dette avsnittet.

3. Trykk transportskruespaken (B) helt inn og hold den nede for å aktivere transportskruerotasjon. Hvis du slipper transportskruespaken, deaktiveres transportskruen.

4. Skyv enheten inn i snøen.

BEMERK: Når du rydder våt, tung snø, reduser hastigheten samtidig som gasspjeldet er helt åpent, og rydd mindre enn enhetens hele bredde.

1. Tipp håndtakene (C) litt fremover. Dette gjør at snøfreseren trekkes fremover.

⚠ ADVARSEL
Les brukerveiledningen før du bruker denne maskinen. Denne maskinen kan være farlig hvis den brukes uten omtanke.Du må aldri bruke snøfreseren uten alle skjermer, deksler og beskyttelser på plass.Du skal aldri rette utkasting mot vinduer eller tillate tilskuere i nærheten av maskinen mens motoren kjører.Stopp motoren når du forlater førerposisjonen.Koble fra tennpluggen før du fjerner en tilstopping i rotorhuset eller utkastsjakten, og før du foretar reparasjoner eller justeringer.Når du forlater maskinen, ta ut sikkerhetsnøkkelen. Hold maskinen ren og fri for flekker av bensin, olje og avfall for å redusere brannrisikoen.Hold hender, føtter, hår og løse klær unna alle bevegelige deler på motoren og snøfreseren.Temperaturen på eksospotten og områder i nærheten kan overstige 66 °C (150°F). Unngå disse områdene.DU SKAL IKKE la barn bruke eller være nær snøfreseren mens den brukes.

ADVARSEL
	Motorer avgir karbonmonoksid, en luktfri, fargeløs og giftig gass. Hvis du ånder inn karbonmonoksid, kan de føre til kvalme, bes- vimelse eller død.
Start og kjør motoren utendørs.Ikke kjør motoren i et lukket rom, selv om dører og vinduer er åpne.

Stoppe snøfreseren

1. Slipp transportskruespaken (A, figur 9).
2. Vri PÅ/AV-nøkkelen (B) til AV-posisjonen og fjern eller trekk ut skyv/trekknøkkelen.

Sikkerhetstest av snøfreser

	Du skal aldri kjøre motoren innendørs eller på et lukket, dårlig ventilert område. Utkastsjakten inneholder en roterende skrue for å kaste ut snøen. Du skal aldri tømme eller fjerne en tilstopning i utkastsjakten med hendene.
Fingrene kan fort bli fanget opp og det er fare for traumatisk amputasjon eller alvorlige vevskader. Bruk alltid verktøyet for å tømme eller fjerne en tilstopping i utkastsjakten.

Rengjøre en tilstoppet utkastingssjakt

FARE
	Håndkontakt med den roterende rotoren inne i utkastsjakten er den mest vanlige årsaken til skader forbundet med snøfresere. Du skal aldri frigjøre eller fjerne en tilstopning i utkas- tsjakten med hendene eller mens motoren er i gang.
Fingrene kan fort bli fanget opp og det er fare for traumatisk amputasjon eller alvorlige vevskader.

FARE
	Håndkontakt med den roterende skruen inne i utkastingssjakten er vanligste årsaken til skader forbundet med snøfresere.
• Denne snøfreseren er i stand til å amputere hender og føtter, og kaste gjenstander. Les og følg alle sikkerhetsreglene i denne bruksanvisningen. Hvis du ikke gjør det, kan det ha døden eller alvorlige skader til følge.

Utkastsjakt og defl ektor

Manuell sjaktrotasjon

Ta tak i sjakthåndtaket (A, figur 10) på deflektorhåndtaket og roter utkastsjakten til venstre eller høyre eller til en av fremoverposisjonene. En fjærbelastet plate holder sjakten i ønsket posisjon.

BEMERK: IKKE BRUK sjakthåndtaket for å løfte enheten.

Manuell deflektorjustering

Løsne deflektorvingemutteren (B, figur 10) og juster deflektoren opp eller ned for å styre snøutkasthøyden og avstanden. Stram til vingemutteren i ønsket deflektorposisjon.

1. SLÅ AV MOTOREN!
2. Vent i 10 sekunder for å være sikker på at rotorbladene har sluttet å bevege seg.
3. Bruk rengjøringsverktøyet for å fjerne snøen fra transportskruehuset.

Brukertips

1. Den mest effektive snøkastingen oppnås när snøen fjernes med én gang den er kommet ned.
2. Hvis du ønsker total snøfjerning, overlapping du litt fra hver bane du har tatt.
3. Snøen skal kastes ut etter vinden om dette er mulig.
4. På overflater med singel eller småstein, skyv håndtakene forsiktig ned for å unngå å fange opp steiner. Stein og grus MÅ IKKE fanges opp og kastes ut av snøfreseren.
5. Etter at snøfjerningen er ferdig, la motoren stå på tomgang i noen få minutter for å smelte akkumulert snø og is.
6. Rengjør snøfreseren grundig etter hver bruk.
7. Før du starter snøfreseren, skal du alltid inspisere transportskruen for isakkumulasjon og/eller avfall som kan resultere i skader på snøfreseren.
8. Kontroller oljenivået før hver start. Kontroller at oljen er ved merket FULL på oljepåfyllingslokket/peilepinnen.

Snøfreser

Etter hver gangs bruk

Fjern all akkumulert snø og slaps fra enheten for å unngå at kontrollene fryser.

Hver 8. time eller daglig

Utfør sikkerhetstester av rotorblader.

Hver 25. time eller årlig

Kontroller snøfreser for løs maskinvare.

Juster transportskruekabelen om nødvendig.

Oppsøk forhandler årlig for

Kontroller at gummislitasjen på transportskruen ikke påvirker ytelse.

Motor

Første 5 timer

Skifte olje.

Hver 8. time eller daglig

Sjekk motoroljenivå.

Hver 50. time eller årlig

Skift motorolje.

Kontroller lydpotte og gnistfanger.

Årlig

Skifte av tennplugg.

Kontroll av ventilåpning. *

* Ikke påkrevd med mindre du har problemer med motorytelse. Kontakt autorisert forhandler.

Emisjonskontrollerklæring

Vedlikehold, bytte eller reparasjon av emisjonskontrollenhetene og systemene kan utføres av et verksted eller enkeltpersoner. Elementene må imidlertid vedlikeholdes av en produsentautorisert forhandler for å få Ingen belastning ved emisjonskontrollservice.

Skifte olje

Tapping av olje

Brukt olje er et miljøfarlig avfallsprodukt og må avhendes på miljøriktig måte. Det skal ikke kastes i husholdningsavfallet. Hør med lokale myndigheter, servicesenter eller forhandler for riktig avhending/gjenvinning.

1. Mens motoren fortsatt er varm kobler du fra tennpluggledningen (A, figur 11) og sikrer den på avstand fra tennpluggen.
   Bemerk: For tilgang til tennpluggledningen må snødekslet først fjernes fra motoren. Se Skifte tennplugg i dette avsnittet.
2. Vipp enheten litt bakover, fjern deretter lokket for oljetapping (B, figur 12). Tapp av oljen på en godkjent beholder.
3. Etter oljen er tappet av, settes lokket for oljetapping på og strammes til.

Fylle på olje

1. Sett motoren vannrett.
2. Rengjør oljefyllingsområdet for smuss.
3. Se avsnittet for Spesifikasjoner for oljemengde.
4. Fjern peilepinnen (C, figur 13) og tørk den av med en ren klut.
5. Fyll forsiktig på olje i motoroljefyllingen (D). IKKE FYLL for mye. Vent ett minutt og sjekk oljenivået på nytt.
6. Sett i og stram til peilepinnen.
7. Fjern peilepinnen og kontroller oljenivået. Det bør være ved FULL-merket (E) på peilepinnen.
8. Sett i og stram til peilepinnen.

Justering av transportskruekabel

ADVARSEL

Ikke skru til for kraftig, ettersom det kan løfte opp håndtaket og få transportskruen til å starte uten å trykke inn transportskruekontrollen.

ADVARSEL

Transportskruen må stanse innen 5 sekunder etter at du slipper kontrollen. Hvis ikke, oppsøk en autorisert forhandler.

Hvis transportskruen ikke lenger går rundt når kontrollen er aktivert eller hvis beltene glipper ved belastning, kan transportskruekabelen eller beltet ha strukket seg. Dette kan kompenseres ved å justere transportskruekabelen. Hvis beltet er for slitt eller ødelagt, kontakt autorisert forhandler for reparasjon.

MERK: Transportskruen må ikke gå rundt med mindre transportskruespaken er aktivert. Transportskruen må deaktiveres innen 5 sekunder etter at du slipper kontrollen. Hvis ikke, oppsøk en autorisert forhandler før videre bruk.

Inspeksjon

1. Start motoren.
2. Koble til transportskruekontrollen. Transportskruen skal gå rundt.
3. Slipp transportskruespaken. Transportskruen må stanse innen 5 sekunder.

Hvis transportskruen ikke går rundt eller stanser slik som beskrevet ovenfor, utfør justeringsprosedyren eller bring enheten til en autorisert forhandler for reparasjon.

Justering

1. Stans motoren og fjern nøkkelen. Vent til alle bevegelige deler stanser opp.
2. Skyv kabeldekslet (A, figur 14) opp for å se kabeljusteringssløyfene (B) og Z-bøyen (C).
3. Koble kabel-Z-bøyen fra kabelsløyfene og sett den på den nest høyeste sløyfen for å øke beltestrammingen. Skyv kabelfestet tilbake på plass.
   BEMERK: Det må være en viss slark i kabelen når kontrollen slippes.
4. Setti nøkkelen, start motoren og utfør inspeksionsprosedyren på nytt samtid som du holder deg klar transportskruen. Hvis transportskruen ikke går rundt eller stanser slik som beskrevet, bring enheten til en autorisert forhandler for reparasjon.

Lagring

⚠ ADVARSEL
	Drivstoff og drivstoffdamp er ekstremt lett antennelig og eksplosivt.Brann eller eksplosjon kan forårsake alvorlige brannskader eller død.
Når du oppbevarer drivstoff eller utstyr med drivstoff på tanken• Oppbevar på avstand fra ovn, komfyr, varmtvannsberedere eller andre enheter som pilotflamme eller antenningskilder fordi disse kan antenne drivstoffdamp.

Drivstoffsystem

Drivstoff kan bli gammelt når det oppbevares eller lagres i over 30 dager. Gammelt drivstoff forårsaker dannelse av syre- og gummiavleiringer i drivstoff systemet eller på viktige forgasserdeler. For å bevare drivstoff et ferskt, benytt Briggs & Stratton® avansert formel-drivstoff behandler & stabilisator, som er tilgjengelig overalt der originaldeler fra Briggs & Stratton selges.

For motorer som er utstyrt med et FRISK START®-drivstoffl okk, anvend Briggs & Stratton FRISK START® tilgjengelig i dryppkonsentrat-kassett.

Det er ikke nødvendig å tappe bensin fra motoren dersom en drivstoff stabilisator tilføres i tråd med instruksjonene. La motoren gå i to minutter for å la stabilisatoren fordeles rundt i drivstoff systemet før lagring.

Motorolje

Når motoren fortsatt er varm, skifter du motorolje.

Snøfreser

1. Rengjør snøfreseren grundig.
2. Smør alle smørepunktene (kontakt autorisert forhandler).
3. Kontroller at alle mutrer, bolter og skruer sitter som de skal. Inspiser alle synlige bevegelige deler for skader, brudd og slitasje. Skift ut om nødvendig.
4. Fjern all rust eller flekk områder med avflasset maling.
5. Dekk de bare metaldelene på transportskruen og rotoren med rustbeskyttelse.
6. Hvis det mulig, oppbevar snøfreseren innendørs og dekk den til for å beskytte den mot støv og skitt.
7. På modeller med sammenfoldbart håndtak, løse knappene som sikre det øvre håndtaket. Roter det øvre håndtaket fremover.
8. Hvis snøfreseren må lagres utendørs, sett den på klosser og kontroller at hele maskinen er klar av bakken. Dekk til snøfreseren med en tykk presenning.

Bruk etter oppbevaring

1. Løft det øvre håndtaket til bruksstilling, stram til knappene som sikrer det øvre håndtaket.
2. Fyll drivstofftanken med bensin av nyere dato.
3. Kontroller tennpluggen. Sjekk at pluggåpningen er riktig. Hvis tennpluggen er slitt eller skadet, skift den ut.
4. Sjekk at alle festeanordningene sitter godt fast.
5. Kontroller at alle beskyttelser, skjermer og deksler sitter som de skal.

PROBLEMÍ SE ETTER BOTEMIDDEL
Transportskruen stopper ikke etter 5 sekunder når du slitt den kontrollspa-ken.	Transportskruekabelen er ikke riktig justert.	Juster transportskruekontrollkabel. Se avsnittet Justering av kabel iVed-likeholdi denne manualen. Hvis transportskruen ikke stopper etter fem sekunder, forhør deg med en autorisert forhandler for reparasjon.
Utkastsjakten eller defl ek- toren virker ikke (fjern-kontroll-manuelt).	Utkastsjakten eller defl ektoren trenger smøring.	Kontakt autorisert forhandler.
	Utkastsjakten eller defl ektoren har frosset fast.	Sett snøfreseren i en oppvarmet garasje eller la enheten kjøre i noen minutter eller fjern snø og is fra sjaktrammen.
Motoren starter ikke. Nøkke	len står på av eller er ikke satt i.	Vri nøkkelen til PÅ-posisjonen.
	Pumpeknappen er ikke trykket.	Trykk på pumpeknappen to ganger, og start.
	Frossen motor Sett snøfreseren i en oppvarmet garasje for å tine motoren.
	Tom for drivstoff.	Fyll drivstofftanken.
	Choke åpen - kald motor. Sett	choken i lukket posisjon, trykk pumpeknappen og start motoren.
	Motoren overflommet.	Sett choken i åpen posisjon, dra gjentatte ganger til den starter.
	Ingen gnist. Koble til tennpluggledningen eller skift ut tennpluggen.
	Vann i drivstoff , eller gammelt drivstoff .	Tøm tanken. Deponer drivstoffet på et autorisert mottak for farlig avfall. Fyll med nytt drivstoff .
	Ledningen er ikke plugget i eller er sikringen utløst (mo-deller med elektrisk start).	Plugg i ledningen eller skift ut skadet ledning, nullstill sikringen.
Motor vanskelig å starte, eller går dårlig.	For rik drivstoff blanding. Flytt	choken til posisjonen ÅPEN.
	Tennplugg defekt, skitten eller feil stiftåpning.	Rengjør og juster pluggåpning eller kontakt autorisert forhandler.
	Drivstoff ventilen er blokkert.	Fjern blokkeringen.
Unormalt mye vibrasjon.	Løse deler eller skadet transportskrue.	Stans motoren øyeblikkelig. Kontakt autorisert forhandler.
Slepestang rengjør ikke hard overfl ate.	For mye snø bak.	Kontakt autorisert forhandler for å avgjøre om det er nødvendig å skifte ut slepestag.
	Slitt slepestag.	Kontakt autorisert forhandler for utskiftning.
Enheten klarer ikke kaste ut snø.	Drivreimen for transport-skruen løs eller slitt.	Juster transportskruekontrollkabel. Se avsnittet Justering av kabel iVedli-keholdi denne manualen.
		Kontakt autorisert forhandler for utskiftning av belte.
	Utkastsjakten er blokkert med snø.	Stans motoren øyeblikkelig. Du skal alltid bruke rengjøringsverktøyet for å fjerne en tilstopping i utkastsjakten, ikke hendene. Rengjør utkastsjakten og innsiden av transportskruehuset. Se avsnittet Advarsler iOperatorsik-kerhet.
	Fremmedlegeme ligger i transportskruen.	Stans motoren øyeblikkelig. Du skal alltid bruke rengjøringsverktøyet for å fjerne en tilstopping i sjakten, ikke hendene. Fjern gjenstanden fra trans-portskruen. Se avsnittet Advarsler iOperatorsikkerhet.
	Gummitransportskruen er løs eller slitt.	Kontakt autorisert forhandler for utskiftning.

BRIGGS & STRATTON MOTOR / UTSTYR GARANTI-POLICY

April 2012

BEGRENSET GARANTI

Briggs & Stratton garanterer at de i løpet av garantiperioden som er spesifisert under vil reparere eller erstatte enhver del som er defekt i materiale eller utførelse eller begge uten kostnad. Transportutgifter til produktet som er sendt for reparasjon eller utskifting under denne garantien må bæres av kjøper. Denne garantien er kun gyldig i den tidsperioden og med de vilkårene som er gitt nedenfor Finn nærmeste autoriserte servicesenter ved hjelp av forhandlerkartet hos www.murray.com. Kjøperen må kontakte et autorisert servicesenter, og deretter gjøre produktet tilgjengelig for det autoriserte servicesenteret for inspeksjon og testing.

Det finnes ingen andre eksplisitte garantier. Impliserte garantier, inkludert garantier av salgbarhet og egnethet for et gitt formål er begrenset til ett år fra salgsdato eller til tiden som hjemles i loven. Alle andre impliserte garantier er ekskluderte. Ansvar for tilfeldig eller følgeskader er ekskludert i den grad denne utelukkelsen tillates av loven. Noen stater eller land tillater ikke begrensninger på hvor lang tid en implisitt garanti gjelder og noen stater eller land tillater ikke utelukkelse eller begrensning av tilfeldige eller følgeskader, slik at det er ikke sikkert at begrensningen eller utelukkelsen over gjelder for deg. Denne garantien gir deg spesifikke juridiske rettigheter, og du kan også ha andre rettigheter som varierer fra stat til stat eller land til land.**

GARANTIPERIODE

Element Privat bruk Forretningsmessig bruk

Utstyr 2 år 90 dager

Motor* 2 år 90 dager

Batteri 1 år 1 år

* Gjelder bare for motorer fra Briggs and Stratton. Garantidekning av motorer fra andre produsenter enn Briggs and Stratton gis av motorfabrikanten. Utslippsrelaterte komponenter dekkes av Utslippsgarantierklæringen.

** I Australia kommer våre varer med garantier som ikke kan ekskluderes under den australske forbrukerloven. Du har rett til utskifting eller erstatning for betydelige feil og erstatning for andre rimeligvis forutsigbare tap eller skader. Du har også rett til å få varene reparert eller erstattet hvis varene ikke er av godkjent kvalitet og feilen ikke utgjør en betydelig feil. For garantiservice kan du finne nærmeste autoriserte servicesenter på forhandler kartet på BRIGG-SandSTRATTON.com, eller ved å ringe 1300 274 447, eller ved å sende e-post eller skrive til [e-mail], Briggs & Stratton Australia Pty Ltd, 1 Moorebank Avenue, NSW, Australia, 2170.

Garantiperioden begynner på salgsdatoen til den første detaljforbrukeren eller kommersielle sluttbrukeren, og fortsetter i tidsperioden som er oppgitt i tabellen ovenfor. "Hjemmebruk" betyr personlig hjemmebruk av en bruker. "Forretningsmessig bruk" betyr all annen bruk, inkludert bruk for kommersielt, forretningsmessig eller utleieformål. Så snart produktet er brukt forretningsmessig, skal det deretter betraktes som forretningsmessig bruk når det gjelder denne garantien.

Ingen garantiregistrering er nødvendig for å få garanti på produkter av merket Briggs & Stratton. Ta vare på kvitteringen som bevis på kjøpet. Hvis du ikke kan femlegge bevis på første salgsdato når du krever garantien, vil produktets produksjonsdato bli brukt til å avgjøre garantiperioden.

OM GARANTIEN

Vi tar gjerne imot garantireparasjoner og beklager bryderiet du måtte ha med dette. Garantiservice er kun tilgjengelig gjennom Murray autoriserte service-sentere. Flesteparten av garantireparasjonene håndteres rutinemessig, men noen gang kan forespørsler om garantiservice ligge utenfor garantien. Denne garantien dekker bare material- eller fabrikasionsfeil. Den dekker ikke skader forårsaket av feil bruk eller misbruk, feil vedlikehold eller reparasjoner, normal slitasje eller gammel eller ikke-godkjent drivstoff.

Fell bruk og misbruk - Riktig bruk for bruksområdene til produktet beskrives i bruksanvisningen. Hvis du bruker produktet på en måte som ikke er beskrevet i bruksanvisningen eller bruker produktet etter det er blitt skadet vil dette annullere garantien. Garantien godtas ikke hvis serienummeret på produktet er fjernet, produktet er endret eller modifisert på noen måte eller hvis produktet bærer preg av misbruk slik som støtskader eller korrosjonsskader forårsaket av vann/kjemikalier.

Fell vedlikehold eller reparasjoner - Dette produktet må vedlikeholdes i henhold til prosedyrene og skjemaene i bruksanvisningen. Det må også vedlikeholdes eller repareres ved med originale Briggs & Stratton-deler eller tilsvarende. Skader forårsaket av manglende vedlikehold eller bruk av ikke-originale reservedeler dekkes ikke av garantien.

Normal slitasje - Som alle mekaniske apparater er enheten din utsatt for slitasje selv om den vedlikeholdes riktig. Garantien dekker ikke reparasjoner når dette skyldes at normal bruk har slitt ut produktet eller utstyret. Vedlikeholds- og slitasjeelementer slik som filtre, belter, kniver og bremseklosser (motorbremseklosser er dekket) er ikke dekket av garantien alene på grunn av slitasjepreget på disse, med mindre årsaken skyldes defekter i materialet eller i fabrikasjonen.

Gammelt drivstoff - Produktet trenger friskt drivstoff i henhold til kriteriene angitt i bruksanvisningen for fungere riktig. Skader forårsaket av gammelt drivstoff (forgasserlekkasjer, blokkerte drivstoffslanger, tilsmussede ventiler, etc.) dekkes ikke av garantien.

Andre eksklusjoner - Denne garantien ekskluderer skade på grunn av ulykke, misbruk, modifikasjoner, endringer, feil service, frost eller kjemisk skade. Vedlegg eller tilbehør som ikke var opprinnelig pakket med produktet er også ekskludert. Det eksisterer ingen garantidekning på utstyr som brukes for primærstrøm i stedet for bruksstrøm eller utstyr som brukes i livreddende applikasjoner. Denne garantien ekskluderer også svikt på grunn av tilstander man ikke er herre over og andre uovervinnelige hindringer som er utenfor produsentens kontroll.

MOTOR:

Merke Briggs & Stratton
Modellserie	Snow	SeriesTM
Brutto dreiemoment* 8,00 momentytelse ved 3060 opm
Type	4-takt
Slagvolum 205 cc (12,48 kubikktommer)
Startsystem Rekylerende og fjern 230V elektrisk uten ledning
	1-2-3	Startpakke
Dynamo	Ingen
Oljekapasitet 0,59 liter (20 oz)
Motorolje	Syntetisk	5W30
Drivstofftankvolum	Nylon 2,8 liter (3,0 qts)
Tennpluggåpning og moment 0,76 mm (0,030 tommer)
Tennpluggåpning og moment 20 Nm (180 pundtommer)
Tenningssystem Dette tenningssystemet samsvarer med den kanadiske standarden ICES002.

TRANSPORTSKRUE/ROTOR:

Klareringsbredde 55,9 cm (22,0 tommer)
Inntakshøyde 32,0 cm (12,6 tommer)
Transportskrue-/rotordiameter	25,4 cm (10,0 tommer)
Antall rotorblader	2
SJAKT:
Sjaktdeflektor	Manuell
Sjaktrotasjon	Manuell rotasjon - 200°
DRIVSYSTEM:
Drivtype	Transportskrue - drevet
Hastighet	l/t
Dekkstørrelse	20,3 cm x 5,1 cm (8,0 x 2,0 tommer)

Nominell motoreffekt

Den totale effekten for individuelle gassmotormodeller er merket iht. SAE (Society of Automotive Engineers) kode J1940 (Effekt i små motorer & fremgangsmåte for måling av dreiemoment), og målinger er innhentet og korrigert iht. SAE J1995 (revisjon 2002-05). Dreiemomentverdier er avledet ved 3060 opm; hestekraftverdier er avledet ved 3600 opm. Kurvene for total effekt kan ses på www.BRIGGSandSTRATTON.com. Netto effektverdier er tatt med utslipp og luftrenser installert mens derimot brutto effektverdi er innhentet uten disse tilbehørene. Reell brutto motorkraft vil væe lavere og påvirkes bl.a. av bruksbetingelser i omgivelsene og motor-til-motor variasjoner. I lys av den store mengden med produkter på hvilket motorer er plassert kan bensinmotoren muligens ikke utvikle klassifisert bruttoeffekt når brukt i et strømutstyr. Denne forskjellen skyldes en rekke faktorer, inkludert, men ikke begrenset til, tilbehør (luftfilter, eksos, belastning, kjøling, forgasser, drivstoffpumpe, etc.), installasjoners begrensning, bruksbetingelser i omgivelsene (temperatur, fuktighet, høydenivå) og motor-til-motor variasjoner. På grunn av begrenset produksjonskapasitet kan Briggs & Stratton erstatte en motor i denne serien av motorer med en kraftigere motor.

Spis treści

Ilustracje....2

Rengöring av igensatt utkaströr
