BRUKSANVISNING 23IF9946 PHILIPS

Noen ord om resirkulering Materialene i ditt TV-apparat kan enten gjennbrukes eller gjennvinnes. Det finnes spesialfirmaer som samler opp brukte apparater, demonterer dem og sorterer de ulike delene som kan resirkuleres. Forhør deg hos din forhandler. Norsk2

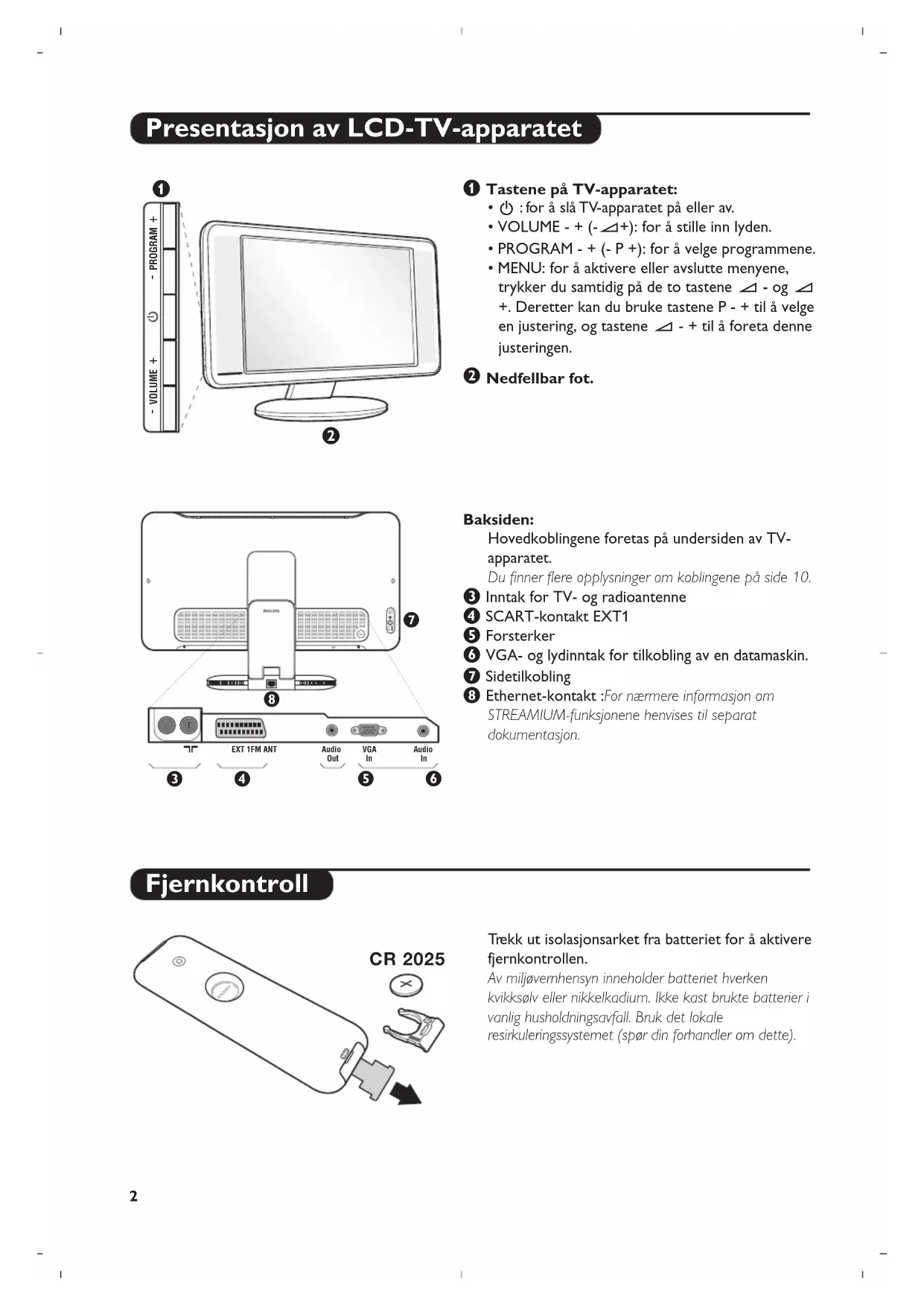

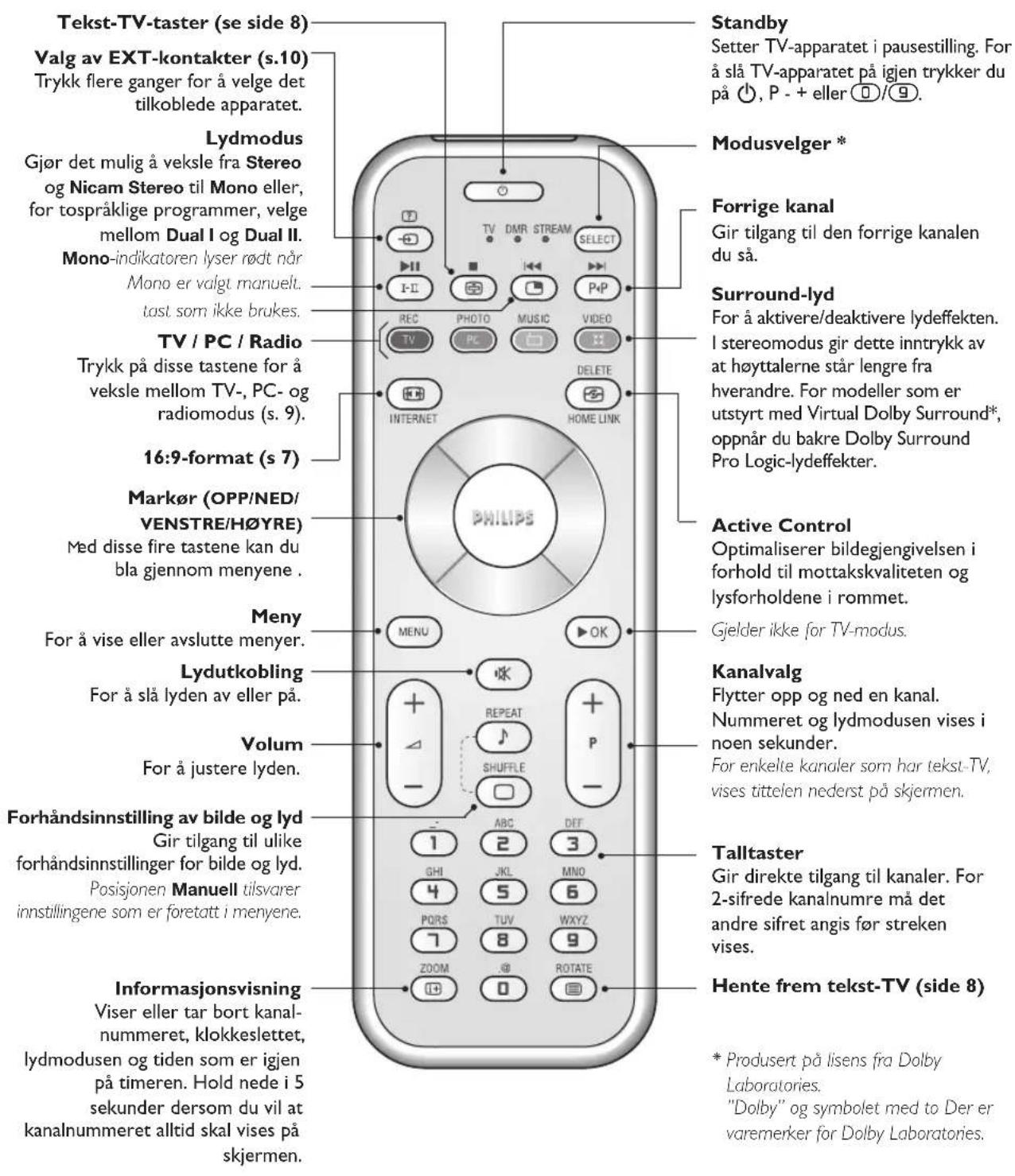

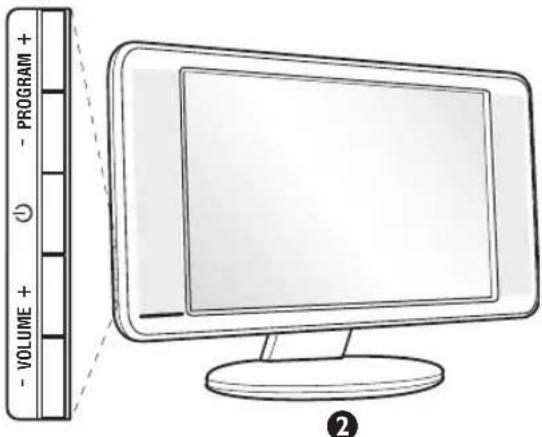

Presentasjon av LCD-TV-apparatet Fjernkontroll VGA

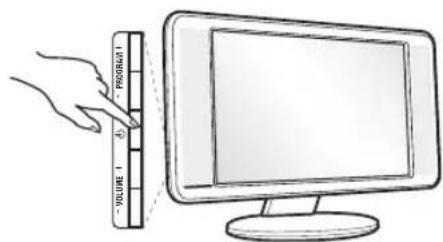

• . :for å slå TV-apparatet på eller av.

• MENU: for å aktivere eller avslutte menyene, trykker du samtidig på de to tastene ” - og ” +. Deretter kan du bruke tastene P - + til å velge en justering, og tastene ” - + til å foreta denne justeringen.

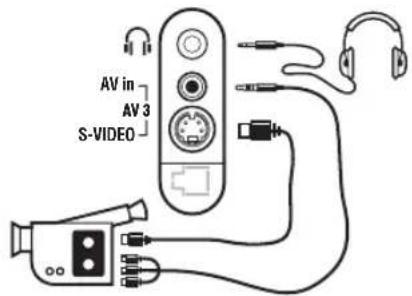

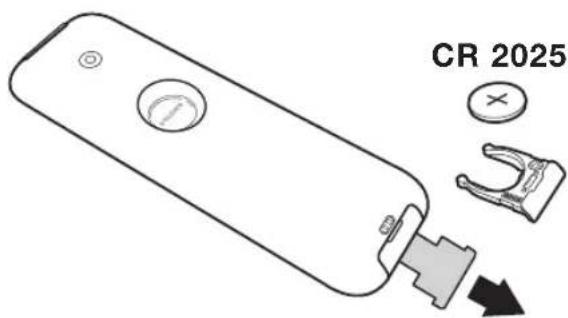

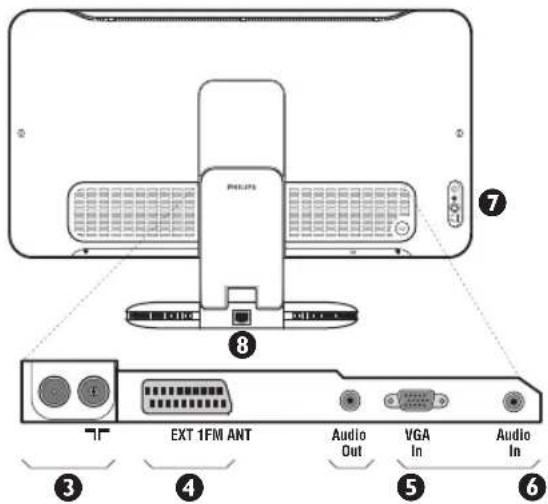

Nedfellbar fot. Baksiden: Hovedkoblingene foretas på undersiden av TV- apparatet. Du finner flere opplysninger om koblingene på side 10. “ Inntak for TV- og radioantenne ‘ SCART-kontakt EXT1 ( Forsterker § VGA- og lydinntak for tilkobling av en datamaskin. è Sidetilkobling ! Ethernet-kontakt :For nærmere informasjon om STREAMIUM-funksjonene henvises til separat dokumentasjon. Trekk ut isolasjonsarket fra batteriet for å aktivere fjernkontrollen. Av miljøvernhensyn inneholder batteriet hverken kvikksølv eller nikkelkadium. Ikke kast brukte batterier i vanlig husholdningsavfall. Bruk det lokale resirkuleringssystemet (spør din forhandler om dette). CR 20253 Tastene på fjernkontrollen Tekst-TV-taster (se side 8) Valg av EXT-kontakter (s.10) Tr ykk flere ganger for å velge det tilkoblede apparatet. Lydmodus Gjør det mulig å veksle fra Stereo og Nicam Stereo til Mono eller, for tospråklige programmer, velge mellom Dual I og Dual II. Mono-indikatoren lyser rødt når Mono er valgt manuelt. tast som ikke brukes. TV / PC / Radio Tr ykk på disse tastene for å veksle mellom TV-, PC- og radiomodus (s. 9). Markør (OPP/NED/ VENSTRE/HØYRE)

ed disse fire tastene kan du bla gjennom menyene . 16:9-format (s 7) Lydutkobling For å slå lyden av eller på. Volum For å justere lyden. Forhåndsinnstilling av bilde og lyd Gir tilgang til ulike forhåndsinnstillinger for bilde og lyd. Posisjonen Manuell tilsvarer innstillingene som er foretatt i menyene. Informasjonsvisning Viser eller tar bort kanal- nummeret, klokkeslettet, lydmodusen og tiden som er igjen på timeren. Hold nede i 5 sekunder dersom du vil at kanalnummeret alltid skal vises på skjermen. Standby Setter TV-apparatet i pausestilling. For å slå TV-apparatet på igjen trykker du på .,P- + eller ñ/ô

Modusvelger * Forrige kanal Gir tilgang til den forrige kanalen du så. Surround-lyd For å aktivere/deaktivere lydeffekten. I stereomodus gir dette inntrykk av at høyttalerne står lengre fra hverandre. For modeller som er utstyrt med Virtual Dolby Surround*, oppnår du bakre Dolby Surround Pro Logic-lydeffekter. Active Control Optimaliserer bildegjengivelsen i forhold til mottakskvaliteten og lysforholdene i rommet. Meny For å vise eller avslutte menyer. Kanalvalg Flytter opp og ned en kanal. Nummeret og lydmodusen vises i noen sekunder. For enkelte kanaler som har tekst-TV, vises tittelen nederst på skjermen. Talltaster Gir direkte tilgang til kanaler. For 2-sifrede kanalnumre må det andre sifret angis før streken vises. Hente frem tekst-TV (side 8)

• Produsert på lisens fra Dolby Laboratories. ”Dolby” og symbolet med to Der er varemerker for Dolby Laboratories. Gjelder ikke for TV-modus.

• Modusvelger Tr ykk på Select for å velge ønsket modus: TV, DMR (andre apparater) eller STREAMIUM. Lampen for fjernkontrollen begynner å lyse for å vise valgt modus. Den slutter å lyse automatisk etter 20 sekunder uten handling (tilbake til TV-modus). For nærmere informasjon om STREAMIUM-funksjonene henvises til separat dokumentasjon. For nærmere informasjon om STREAMIUM-funksjonene henvises til separat dokumentasjon.4 Rask installering Når du slår på TV-apparatet for første gang, vises en meny på skjermen. Her blir du bedt om å velge land og menyspråk: Hvis menyen ikke vises, holder du nede tastene ”- og ”+ på TVen i fem sekunder for å få den frem. & Bruk markørtastene OPP/NED på fjernkontrollen til å velge land, og bekreft valget med markørtasten HØYRE. Hvis ditt land ikke vises på listen, velger du alternativet “. . .”

Deretter velger du språk med markør OPP/NED og bekrefter med HØYRE. “ Søket starter automatisk.Alle tilgjengelige TV- kanaler og radiostasjoner lagres. Det hele tar noen minutter. Søkeforløpet og antall kanaler som ble funnet, vises. Til slutt forsvinner menyen fra skjermen. For å avslutte eller avbryte søket trykker du på h. Hvis ingen kanaler blir funnet, går du til kapittelet med gode råd på side 12. ‘ Hvis senderen eller kabelnettet overfører det automatiske sorteringssignalet, blir kanalene riktig nummerert. Dette avslutter installasjonen. ( Hvis dette ikke er tilfellet, bruker du menyen Sortere for å nummerere kanalene på nytt. Enkelte sendere eller kabelnett sender ut egne sorteringsparametere (avhengig av språk, region og så videre). I dette tilfellet må du angi ditt valg med markør OPP/NED og bekrefte med HØYRE.

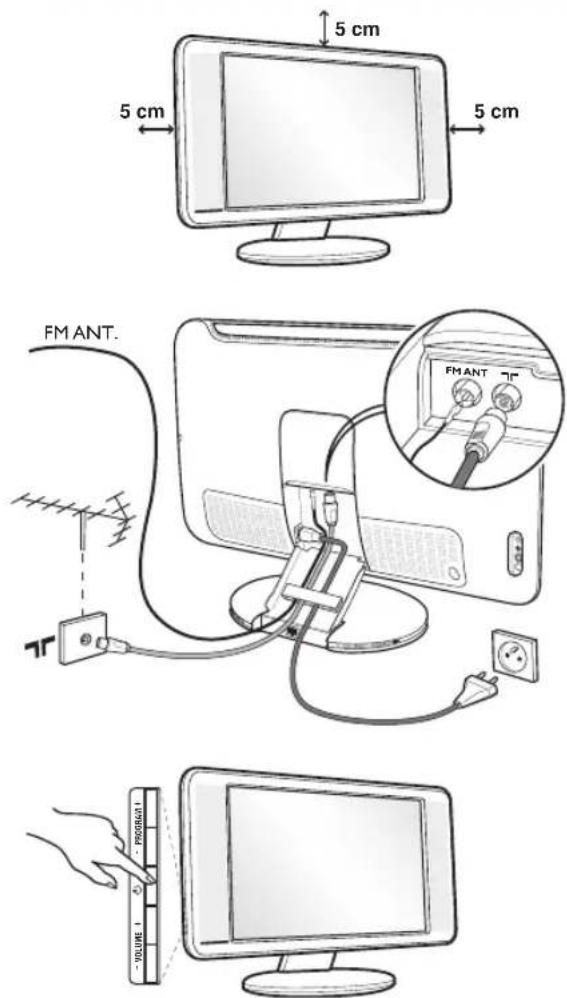

Plassering av TV-apparatet Plasser TV-apparatet på en solid, stabil flate. For å forebygge farer må du unngå å utsette TV- apparatet for vannsprut eller varmekilder (lampe, stearinlys, radiator osv.) og ikke tette til ventilasjonsristene bak på apparatet.

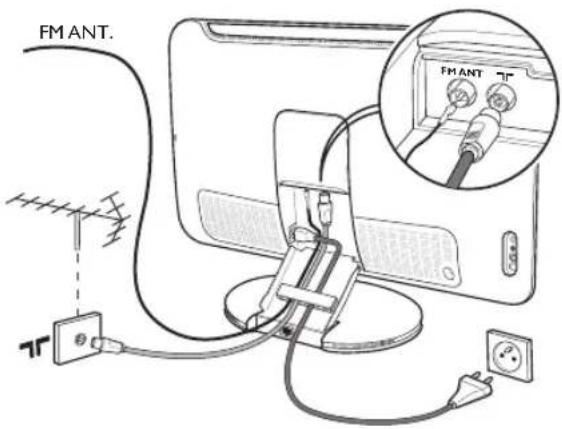

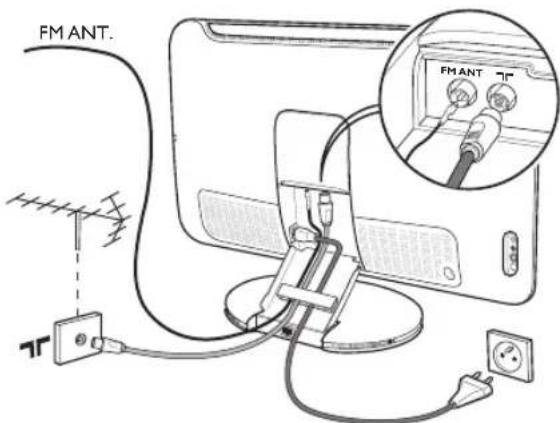

Tilkobling av antenner

• Rydd ledningene ved å føre dem gjennom TV- apparatets fot. Sett tilbake fot-dekselet. Tilkobling av andre apparater er forklart på s. 10.

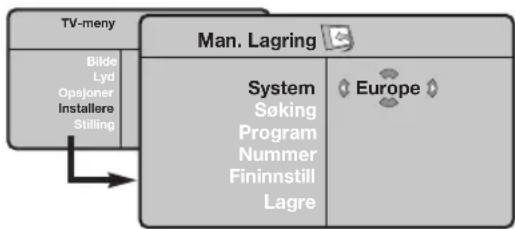

Søking: Tr ykk på HØYRE . Søket starter. Søket stopper når en kanal er funnet, og navnet på kanalen vises (hvis tilgjengelig). Gå til neste trinn. Hvis du kjenner frekvensen til ønsket kanal, angir du nummeret direkte med tastene ñ til ô. Hvis ingen kanal blir funnet, kan du se rådene på side 12).

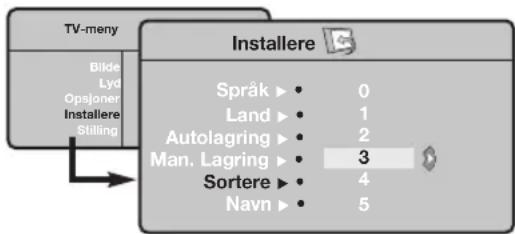

Lagre: Tr ykk på HØYRE . Kanalen lagres. ! Gjenta trinn ‘ til ! for hver kanal som skal lagres. Avslutte: Tr ykk på tasten ∂. & Tr ykk på tasten h og velg menyen Installere:

Språk: For å endre menyspråkene.

Land: For å velge land. Denne innstillingen gjelder for søking, automatisk sortering av kanaler og tekst-TV. Hvis ditt land ikke vises på listen, velger du alternativet “. . .”

Autolagring : For å starte automatisk søking etter alle programmene som er tilgjengelig i din region. Hvis senderen eller kabelnettet overfører det automatiske sorteringssignalet, blir kanalene riktig nummerert. Hvis ikke bruker du menyen Sortere for å gi kanalene nye numre. Enkelte sendere eller kabelnett sender ut egne sorteringsparametere (avhengig av språk, region og så videre). I dette tilfellet må du angi ditt valg med markør OPP/NED og bekrefte med HØYRE . For å avslutte eller avbryte søket trykker du på h. Hvis ingen kanal blir funnet, kan du se rådene på side 12). ( Navn (kun tilgjengelig på enkelte modeller): Hvis du ønsker det, kan du gi programmene, radiostasjoner og de eksterne kontaktene et navn. Bruk markør VENSTRE/HØYRE for å flytte i navnvisningsfeltet (5 tegn) og markør OPP/NED for å velge tegn. Når navnet er tastet inn, bruker du markør VENSTRE for å avslutte. Navnet lagres. Mer k: Ved installeringen navngis kanalene automatisk når identifikasjonssignalet overføres. § For å gå ut av menyene trykker du på

‘ Deretter bruker du markør OPP/NED for å velge det nye nummeret og bekrefter med VENSTRE

( Gjenta trinn “ og ‘ for hver kanal som skal få nytt nummer. § For å gå ut av menyene trykker du på

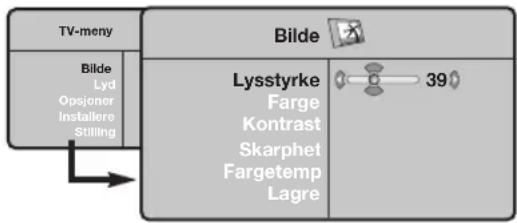

Justering av bildet Justering av lyden & Tr ykk på tasten h og deretter på HØYRE

Menyen Bilde vises: é Bruk markørtastene OPP/NED til å velge en innstilling, og markørtastene VENSTRE/HØYRE til å foreta justering. “ Når du har valgt innstilling, velger du alternativet Lagre og trykker på HØYRE for å lagre innstillingene.Trykk på ∂ for å avslutte. Beskrivelse av innstillingene:

Farge: Regulerer fargestyrken.

Kontrast: Regulerer forskjellen mellom lyse og mørke fargetoner.

Fargetemp : Regulerer fargegjengivelsen: Kjølig (blåere), Normal (balansert) eller Varm (rødere).

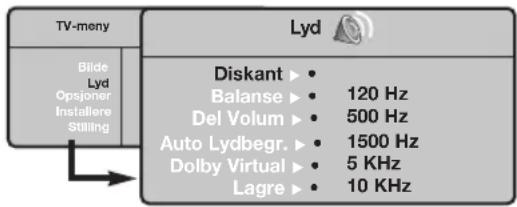

• Lagre: For å lagre bildeinnstillingene. & Tr ykk på h,velg Lyd ( NED) og trykk på HØYRE . Menyen Lyd vises: é Bruk markørtastene OPP/NED til å velge en innstilling, og markørtastene VENSTRE/HØYRE til å foreta justering. “ Når du har valgt innstilling, velger du alternativet Lagre og trykker på HØYRE for å lagre innstillingene. ‘ For å gå ut av menyene trykker du på

Beskrivelse av innstillingene:

Balanse: Regulerer fordelingen av lyden mellom venstre og høyre høyttaler.

Del Volum: Her kan du justere volumforskjellen mellom de forskjellige kanalene og de eksterne kildene (EXT-kontaktene). Denne innstillingen gjelder for kanal 0 til 40 og de eksterne kildene (EXT-kontaktene).

AVL (automatisk lydbegrenser): Brukes til å unngå plutselige volumøkninger, spesielt når du skifter kanal eller under reklameinnslag.

Dolby Virtual: For å aktivere/deaktivere lydeffekten. Tasten f gir også tilgang til disse innstillingene.

Lagre: Lar deg lagre lydinnstillingene. Justering av opsjoner & Tr ykk på h,velg Opsjoner (NED) og trykk på HØYRE . Du kan innstille:

Støyreduksjon : Reduserer bildestøyen (snø på bildet) ved vanskelige mottaksforhold.

TV-menyBilde Lyd OpsjonerInstallereStillingBildeLysstyrkeFargeKontrastSkarphetFargetempLagre TV-menyBilde Lyd OpsjonerInstallereStilling Lyd Diskant Æ •Balanse Æ •Del Volum Æ •Auto Lydbegr. Æ •Dolby Virtual Æ •Lagre Æ •120 Hz500 Hz1500 Hz5 KHz10 KHz7 16:9-formater De bildene som du mottar kan bli overført i 16:9-format (stor skjerm) eller i 4:3-format (vanlig skjerm). 4:3-bildene kan noen ganger ha et sort bånd øverst og nederst på skjermen (kinoformat). Denne funksjonen gjør det mulig å fjerne de sorte båndene og optimere bildegjengivelsen på skjermen. Tr ykk på tasten

(eller markør VENSTRE/HØYRE) for å velge de ulike funksjonsinnstillingene: TV-apparatet er utstyrt med automatisk omskiftning som tyder det spesielle signalet som enkelte programmer sender ut, og velger dermed det riktige skjermformatet. 4:3 Bildet gjengis i 4:3-format, et sort bånd kommer frem på hver side av bildet. Zoom 14:9 Bildet blir forstørret i 14:9-format, et lite, sort bånd blir værende på hver side side av bildet. Zoom 16:9 Bildet blir forstørret i 16:9-format. Denne funksjonsinnstillingen anbefales for å se bilder med sorte bånd øverst og nederst på bildet. Zoom Undertekst Denne funksjonsinnstillingen gjør det mulig å se 4:3-bilder over hele skjermoverflaten samtidig som tekstingen blir synlig. Superbred Denne funksjonsinnstillingen gjør det mulig å se 4:3-bilder på hele skjermoverflaten ved å forstørre billedsidene. Wide Screen Denne modusen gjør det mulig å gjenopprette de riktige proporsjonene på bilder overført i 16:9-format. NB! dersom du ser på et 4:3-bilde vil det bli forstørret på det horisontale planet. Full Skjerm Denne modusen gjør det mulig å vise bildene i full skjerm.8 Tekst-TV Tr ykk på: Du får tilgang til: Tekst-TV er et informasjonssystem som sendes av enkelte kanaler. Du kan slå opp på tekst-TV på samme måte som i en avis.Tekst-TV gjør det også mulig å få tilgang til teksting for hørselshemmede eller for personer som er lite kjent med språket programmet sendes på (kabelnett, satellittkanaler og så videre).

DEF JKLGHI MNOTUVPQRS WXYZ.@ZOOM ROTATEHOME LINKDELETEPHOTO MUSIC VIDEOTV DMR STREAM Tekst-TV Valg av side Gjør det mulig å hente frem tekst-TV, gå over i transparent modus og avslutte. Innholdsfortegnelsen viser en liste over tilgjengelige undersider med emner. Hver underside har et 3-sifret sidenummer. Hvis den valgte kanalen ikke har tekst-TV, vises meldingen 100 og skjermen forblir svart. Avslutt tekst-TV og velg en annen kanal. Tast nummeret for ønsket side med tastene ñ til ô eller - P +. Eksempel: For side 120 taster du ó ò ñ. Nummeret vises øverst til venstre på skjermen, sidetelleren starter søket og siden vises. Gjenta samme fremgangsmåte for å vise en annen side. Hvis sidetelleren fortsetter å søke, betyr det at siden ikke finnes. Velg et annet nummer. Direkte tilgang til rubrikker Nederst på skjermen vises det fargede felt. Med de fire fargede tastene får du tilgang til rubrikkene og de tilhørende sidene. De fargede feltene blinker når rubrikken eller siden ikke er tilgjengelig. Innholdsfortegnelse For å gå tilbake til innholdsfortegnelsen (vanligvis side 100). Stoppe visning av undersider Noen sider inneholder undersider som automatisk vises etter hverandre. Denne tasten gjør det mulig å stoppe eller gjenoppta visning av undersidene. Indikasjonen

vises øverst til venstre. Skjult informasjon Forstørre en side Favorittsider For å vise eller skjule skjult informasjon (for eksempel løsninger på spill). For å vise øvre eller nedre del og gå tilbake til normal størrelse. For tekst-TV-kanalene 0 til 40 kan du lagre 4 favorittsider som du senere enkelt kan hente frem med de fargede tastene (rød, grønn, gul, blå). & Tr ykk på tasten h for å gå over i favorittsidemodus. é Hent frem tekst-TV-siden du vil lagre. “ Deretter trykker du i 3 sekunder på en av de fargede tastene. Siden er lagret. ‘ Gjenta dette med de andre fargede tastene. ( Hver gang du slår på tekst-TV, vises dine favorittsider i farger nederst på skjermen. For å finne de vanlige rubrikkene trykker du på h. Hvis du vil slette alt, trykker du på ∂ i 5 sekunder.9 Bruk av radioen Bruk som PC-skjerm Valg av radiomodus Tr ykk på tasten  på fjernkontrollen for å sette TV-apparatet i radiomodus.Trykk på tasten W for å gå tilbake til tv-modus. I radiomodus viser skjermen stasjonens nummer og navn (dersom denne funksjonen er tilgjengelig), frekvens og lydmodus. Valg av programmene Bruk tastene

eller - P + til å velge FM-stasjonene (1-40). Bruk av radiomenyene Bruk tasten h for å få tilgang til innstillingene som er spesifikke for radioen. Oppsøking av radiostasjonene Hvis du har brukt rask installasjon, er alle de tilgjengelige FM-stasjonene blitt lagret. For å starte et nytt søk bruker du menyen Installere: Autolagring (for komplett søking) eller Man. Lagring (for oppsøking av stasjonene enkeltvis). Disse menyene fungerer på samme måte som TV-menyene. Skjermsparer På menyen Opsjoner kan du aktivere / deaktivere skjermspareren. PC-modus TV-apparatet kan brukes som dataskjerm. Du må først utføre koblingene på datamaskinen og justere oppløsningen (se s. 11). Valg av PC-modus Tr ykk på tasten U på fjernkontrollen for å sette TV-apparatet i PC.Trykk på W for å vende tilbake til tv-modus. Hvis PC-signalet uteblir i mer enn 5 sekunder, går TV-apparatet automatisk over i pausestilling. Bruk av PC-menyene Tr ykk på tasten h for å få tilgang til innstillingene som er spesifikke for PC-skjermmodusen. Bruk markøren for å stille inn (innstillingene lagres automatisk):

• Bilde: - Lysstyrke/Kontrast: for å justere lysstyrken og kontrasten. - Horisontal/Vertikal: for å justere bildets horisontale og vertikale plassering. - Fargetemp: for å justere fargetonen (kald, normal eller varm).

• Audiovalg: for å velge lyden som skal gjengis på TV-apparatet (PC eller TV/radio). Du kan f.eks. lytte til musikk mens du bruker datamaskinen.

• Opsjoner: - Fase/Klokke: gjør det mulig å eliminere de horisontale (Fase) og vertikale (Klokke) forstyrrende linjene. - Format: for å velge mellom bred skjerm og PC-skjermenes originalformat. - Autojuster: plasseringen stilles inn automatisk.

• Reset to Factory: for å gå tilbake til fabrikkinnstillingene (standardinnstillinger).

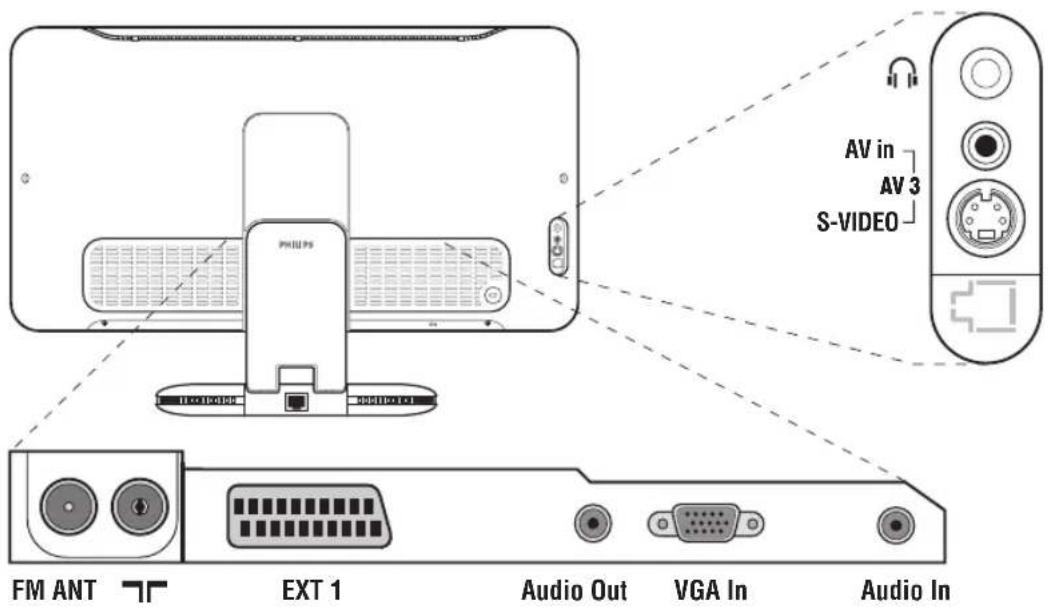

• Stilling: for å vende tilbake til TV- eller radiomodus. Merk: Når du bruker LCD-TVen som en PC-skjerm, kan det forekomme svake diagonale interferenslinjer når det foreligger elektromagnetisk interferens på stedet, men dette vil ellers ikke påvirke produktets ytelse. Bruk av høykvalitets VGA-kabel med god støyisolasjon anbefales for optimal ytelse.10 Tilkobling av andre apparater Utfør koblingene som vist på tegningen. Bruk en scartledning av god kvalitet. Dersom din videospiller ikke har noen scartkontakt, må du bruke antennekabelen. Du må da finne ut hvilket testsignal videospilleren har og gi den et kanalnummer, f.eks. 0 (se Manuell lagring, s. 5). For å gjengi videospillerbildet trykker du på

Videospiller med dekoder Koble dekoderen til den andre scartkontakten på videospilleren. Da kan du spille inn kodede programmer. For tilgang til tilkoplingene, fjern fot-dekselet og bakpanelet på TV-apparatet. Rydd ledningene ved å føre dem gjennom TV-apparatets fot. Sett tilbake fot-dekselet. Kontakten EXT1 har audio/video inngang/utgang og RGB-inngang. Videospiller Satellittmottaker, dekoder, CDV, spill osv. Utfør koblingene som vist på tegningen. For å velge tilkoblet utstyr Tr ykk på tasten µ for å velge EXT1. De fleste apparatene (dekoder, videospiller) kobler seg automatisk over. Andre apparater VCR
