Produkttyp	LCD-Fernseher
Marke	Philips
Modell	23IF9946
Stromversorgung	220-240 V, 50 Hz
Standby-Verbrauch	Weniger als 1 W
Bildformate	16:9, 4:3, Zoom 14:9, Zoom 16:9, 16:9 Untertitel, Super 4:3, Vollbild
Kompatible PC-Auflösungen	640×350 bis 1280×1024, bis zu 75 Hz
Optimale PC-Auflösung	1024×768, 60 Hz
Konnektivität	SCART-Buchse EXT1, VGA-Eingang, PC-Audioeingang, Audioausgang, Ethernet-Anschluss, TV- und Radio-Antennenanschluss, seitliche Anschlüsse (AV, S-VHS, Kopfhörer)
Hauptfunktionen	Videotext, UKW-Radio, PC-Monitormodus, Streamium (über Ethernet), Kindersicherung (nicht detailliert), Timer, Bild- und Toneinstellungen
Fernbedienungsbatterie	Typ LR03 (Schätzung), quecksilber- und cadmiumfrei
Pflege und Reinigung	Weiches, fusselfreies Tuch; kein Alkohol oder Lösungsmittel verwenden
Sicherheit	Nicht Wasser oder Hitze aussetzen; Lüftungsschlitze nicht blockieren
Recycling	Wiederverwendbare Materialien; Rücknahme beim Händler erfragen
Fuß	Neigbar

Häufig gestellte Fragen - 23IF9946 PHILIPS

Wie führe ich die Schnellinstallation des Fernsehers durch?

Wenn Sie den Fernseher zum ersten Mal einschalten, erscheint ein Menü. Wählen Sie Ihr Land und Ihre Sprache aus, dann startet die automatische Programmsuche. Wenn das Menü nicht erscheint, halten Sie die Tasten - und + am Fernseher 5 Sekunden lang gedrückt.

Wie stelle ich Bild und Ton ein?

Drücken Sie die MENU-Taste, wählen Sie mit dem Cursor Bild oder Ton aus und stellen Sie die Parameter ein (Helligkeit, Kontrast, Farbe, Equalizer, Balance...). Bestätigen Sie durch Auswahl von Speichern.

Wie benutze ich den Videotext?

Drücken Sie die gelbe Taste der Fernbedienung, um den Videotext aufzurufen. Verwenden Sie die Tasten 0-9, um eine Seitenzahl einzugeben. Die farbigen Tasten ermöglichen den direkten Zugriff auf Rubriken.

Wie schalte ich in den Radiomodus?

Drücken Sie die RADIO-Taste der Fernbedienung. Verwenden Sie die Tasten - P + oder 0-9, um gespeicherte UKW-Sender auszuwählen. Verwenden Sie das Menü Installation, um Sender zu suchen.

Wie schließe ich einen Computer an den Fernseher an?

Schließen Sie das VGA-Kabel des Computers an den PC-VGA-Eingang des Fernsehers und das Audiokabel an den PC-Audioeingang an. Drücken Sie die PC-Taste der Fernbedienung. Stellen Sie die Auflösung des Computers auf 1024×768, 60 Hz ein, um die beste Qualität zu erzielen.

Warum gibt es kein Bild?

Überprüfen Sie, ob die Antenne angeschlossen ist, das TV-System korrekt ist (Seite 5) und die SCART- oder Antennenstecker richtig eingesteckt sind. Führen Sie bei Bedarf einen Feinabgleich im Menü Manuelle Speicherung durch.

Wie reinige ich den Bildschirm des Fernsehers?

Verwenden Sie ein sauberes, weiches und fusselfreies Tuch. Verwenden Sie niemals alkohol- oder lösungsmittelhaltige Produkte.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie, ob die Anzeige am Fernseher blinkt, wenn Sie die Fernbedienung benutzen. Wenn nicht, ersetzen Sie die Batterie durch eine Batterie des gleichen Typs (LR03).

Wie speichere ich manuell einen Sender?

Drücken Sie MENU, wählen Sie Installation dann Manuelle Speicherung. Wählen Sie das System, starten Sie die Suche, passen Sie gegebenenfalls die Frequenz an und speichern Sie.

Wie aktiviere ich den automatischen Standby-Modus?

Im Menü Optionen stellen Sie den Timer auf eine Standby-Dauer ein (z.B. 30, 60, 90 Minuten). Der Fernseher schaltet sich nach dieser Zeit automatisch aus.

BEDIENUNGSANLEITUNG 23IF9946 PHILIPS

Verklaring technische termen 12

Verklaring technische termen

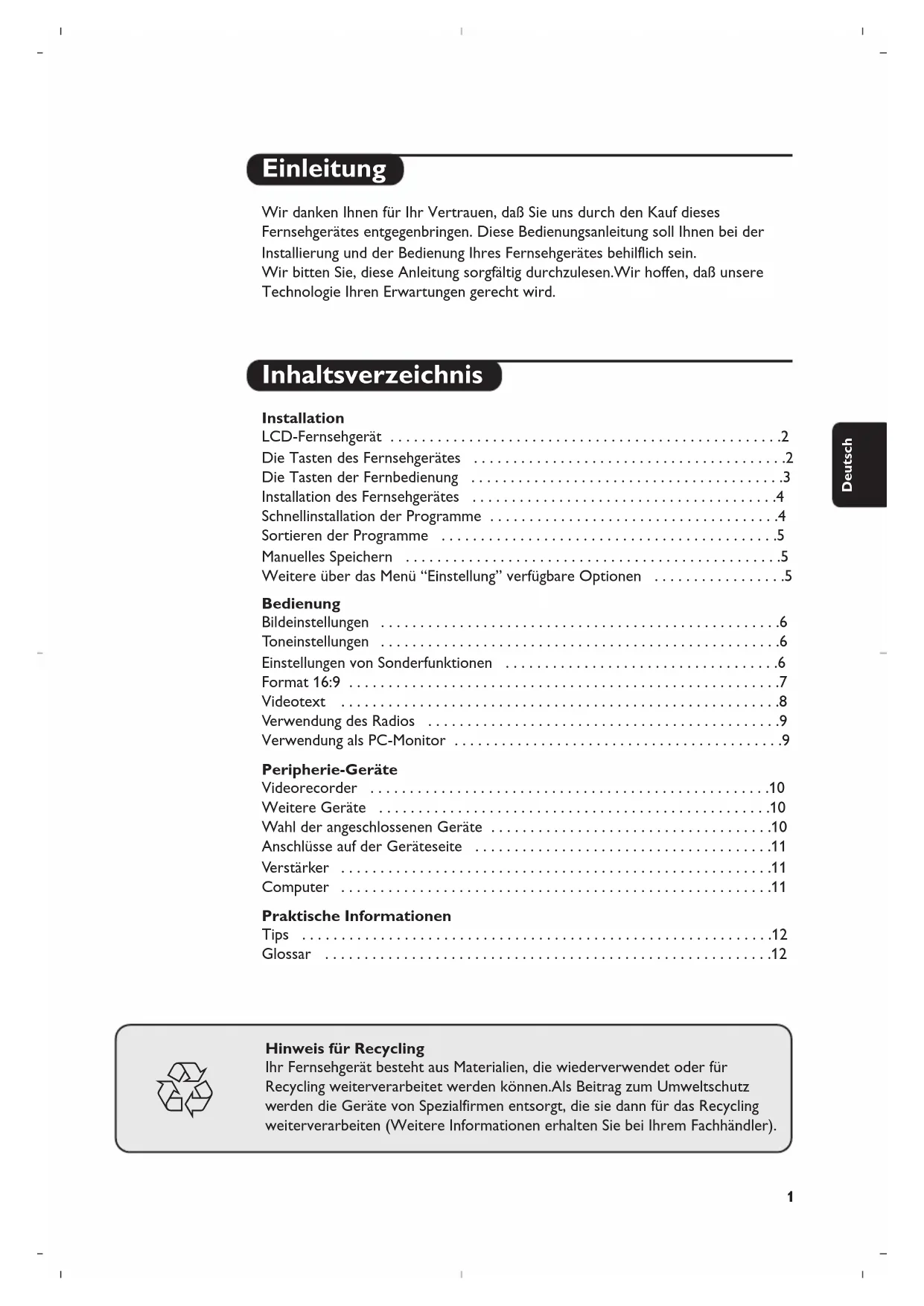

Wir danken Ihnen für Ihr Vertrauen, daß Sie uns durch den Kauf dieser Fernsehergerätes entgegenbringen. Diese Bedienungsanleitung soll Ihnen bei der Installierung und der Bedienung His Fernsehergerätes behilflich sein. Wir bitten Sie, diese Anleitung sorgfältig durchzULEsen.Wir hoffen, daß unsere Technologie ihren Erwartungen gerecht wird.

Inhaltsverzeichnis

Installation

LCD-Fernsehgerat 2

Die Tasten des Fernsehgerätes 2

Die Tasten der Fernbedienung 3

Installation des Fernsehgerätes 4

Schnellinstallation der Programme 4

Sortieren der Programme 5

Manuelles Speichern 5

Weitere über das Menu "Einstellung" verfügbar Optionen 5

Bedienung

Bildeinstellungen 6

Toneinstellungen 6

Einstellungen von Sonderfunktionen 6

Format 16:9 7

Videotext 8

Verwendung des Radios 9

Verwendung als PC-Monitor 9

Peripherie-Geräte

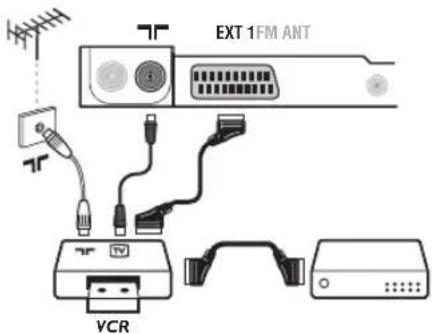

Videorecorder 10

Weitere Geräte 10

Wahl der angeschlossenen Geräte 10

Anschlisse auf der Geräteseite 11

Verstärker 11

Computer 11

Praktische Informationen

Tips 12

Glossar 12

Hinweis für Recycling

Ihr Fernsehgerät besteht aus Materialien, die wiederverwendet oder für Recycling weiterverarbeitet werden konnen. Als Beitrag zum Umweltschutz werden die Geräte von Spezialfirmen entsorgt, die sie dann für das Recycling weiterverarbeiten (Weitere Informationen erhalten Sie bei ihrem Fachhändler).

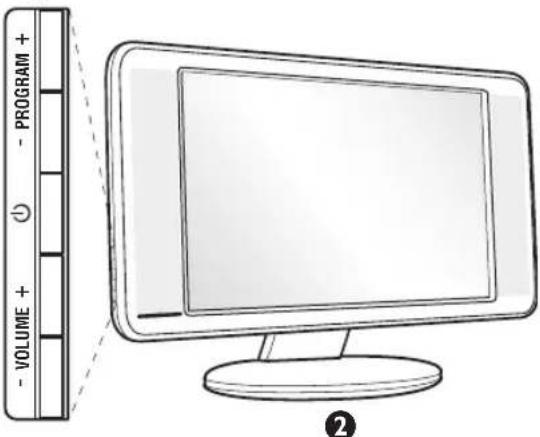

LCD-Fernsehgerät

1

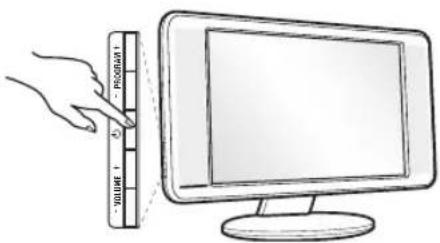

Die Tasten des Fernsehgeräts

• : Ein-/Ausschalten des Fernsehgeräts.
  VOLUME- ^+ (-4 + ) :Einstellen der Lautstärke.
• PROGRAM - + (-P +):Auswahl der Programme.
• MENU: Um die Menü aufzurufen oder zuschreiben, drücken Sie gleichzeitig die beiden Taten und + . Mit den Taten P - + können Sie eine Einstellung auswahlen, und mit den Taten - + können Sie Änderungen an der ausgewählten Einstellung vornehmen.

2 Verstellbarer Standfuß.

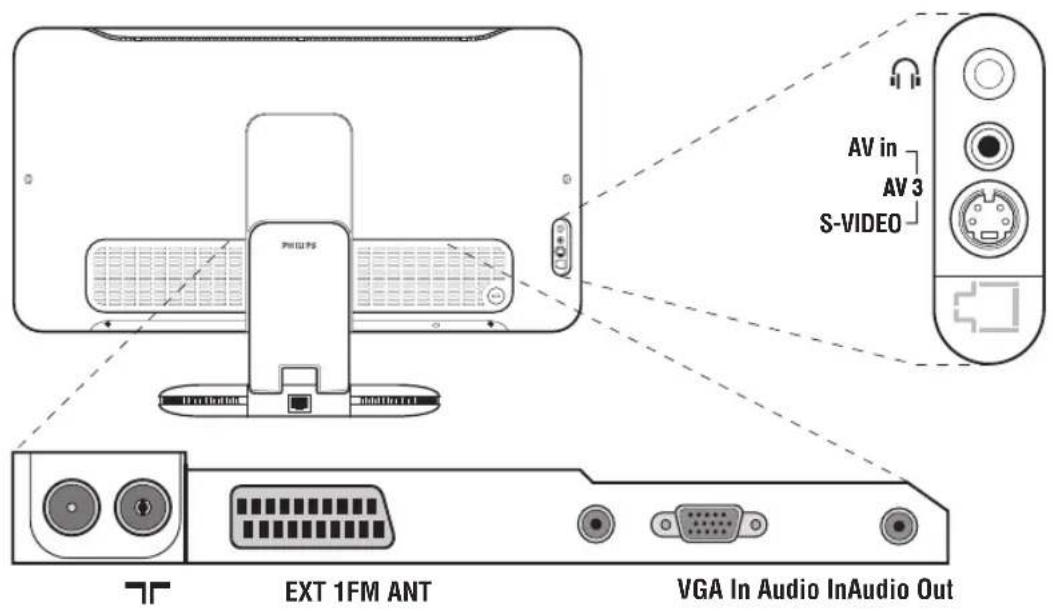

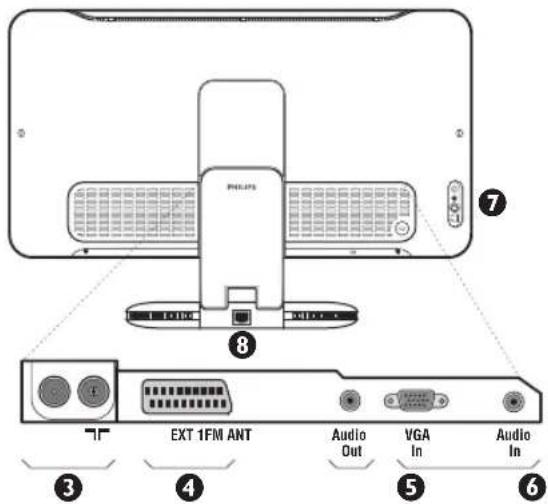

Rückseite:

Die wichtigsten Anschlüsse befinden sich auf der Unterseite des Geräts.

Genaue Hinweise zu den einzelnen Anschlüssen\ finden Sie auf Seite 10.

Buchsen fur Fernseh- und Radioantenne
SCART-Buchse EXT1
Audio out: für Veränder.
VGA-Eingang und Audioanschluss für Computer
Anschlüsse auf der Geräteseite
Ethernet Buchse: Weitere Informationen zu den STREAMMIUM-Funktionen finden Sie in der separates Dokumentation.

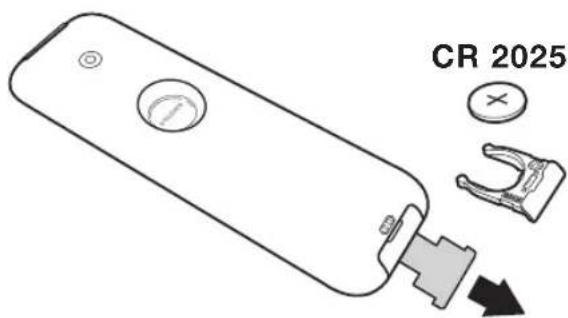

Fernbedienung

Ziehen Sie die Isolationsfolie von der Batterie ab, um die Fernbedienung zu aktivieren.

Aus Gründen des Umweltschutzes enthalt die mitgelieferte Batterie kein Quecksilber, Nickel oder Cadmium.Werfen Sie leere Batterien nicht weg, sondern entsorgen Sie sie vorschlfsgemäß (erkundigen Sie sich hierzu bei ihrem Fachhandler).

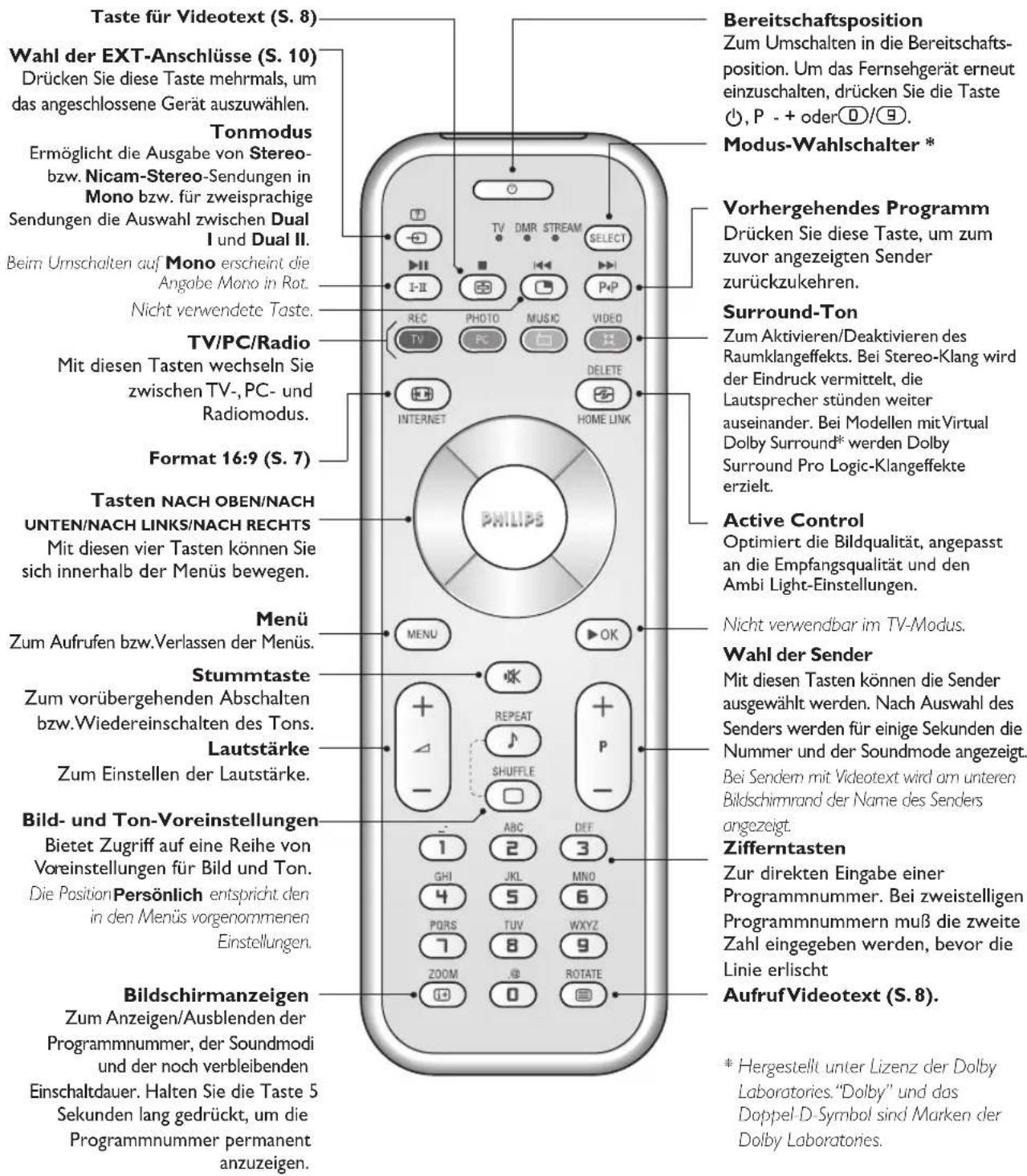

Die Tasten der Fernbedienung

Weitere Informationen zu den STREAMIUM-Funktionen finden Sie in der separaten Dokumentation.

• Modus-Wahlschalter

Drucken Sie die Taste Select, um den gewünschten Modus auszuwahlen: TV, DMR (Weitere Geräte) oder STREAMIUM. Die Kontrollampe der Fernbedienung zeigt den ausgewählten Modus an. Die Kontrollampe erlischt automatisch nach 20 Sekunden ohne Aktion (Rückkehr zum TV-Modus). Weitere Informationen zu den STREAMIUM-Funktionen finden Sie in der separaten Dokumentation.

Installation des Fernsehgerätes

Aufstellen des Fernsehgeräts

Stellen Sie das Fernsehgerät auf eine stabile Unterlage. Um Gefahren zu vermeiden, achen Sie darauf, dass das Fernsehgerät nicht in Kontakt mit Wasser kommt.Außer dem)dürfen sich keine Wärme abstrahlenden Gegenstände (z. B. Lampen, Kerzen, Heizkörper) in unmittelbarer Höhe des Gerats befinden.Achten Sie darauf, dass die Lüftungsschlitze auf der Rückseite immer frei bleiben.

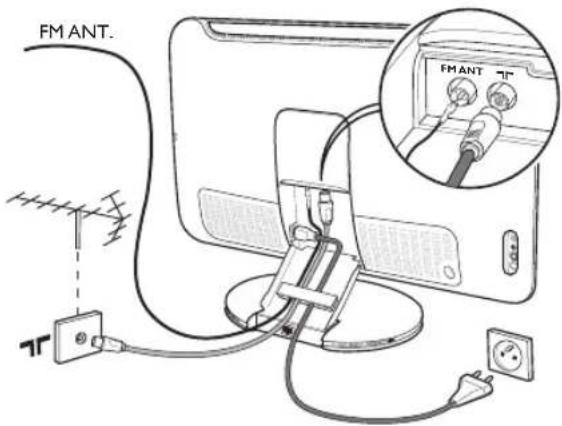

Antennenanschluss

• Schlieben Sie das mitgelieferte Antennenkabel an der Buchse auf der Unterseite des Fernsehgerats und an den Antennenstecker an.
• Schlieben Sie das Radio-Antennenkabel an die Buchse FM ANT auf der Unterseite des Fernsehers an.
• Verbinden Sie das Netzkabel mit der vorgesehen Buchse an der Unterseite des Gerätes und stecken den Netzstecker in die Steckdose (220-240 V / 50 Hz).
• Führer Sie die Kabel durch den Standfuß des Fernsehgeräts hindurch.

Hinweise zum Anschluss weiterer Geräte führen Sie auf S. 10.

Einschalten

Mit der Taste EIN/AUS wird das Fernsehgeräteingeschaltet. Die grüne Kontrollampe leuchtet auf, und der Bildschirm wird hell. Fahren Sie direkt mit der Schnellinstallation auf Seite 4 fort. Soltte das Fernsehgerät im Bereitschaftsmodus bleiben (rote Kontrollampe), drücken Sie die Taste P + auf der Fernbedienung. Wenn Sie die Fembedienung verwenden, blinkt die Kontrollampe.

Schnellinstallation der Programme

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird ein Menu am Bildschirm angezeigt. Über theseus Menu konnen Sie ein Land sowie die Menüsprache auswahlen:

Wenn das Menu nicht angezeigt wird, halten Sie die Tasten - und + des Femsehgerats 5 Sekunden lang gedrückt. Daraufhin wird das Menu angezeigt.

Wahlen Sie mit den Tasten NACH OBEN/NACH UNTEN auf der Fernbedienung Ihr Land aus, und bestätigen Sie die Auswahl mit der TastesNACH RECHTS. Wenn Ihr Land in der Liste nicht aufgeführ ist, wahlen Sie ..
2 Wahlen Sie anschlieBend ihre Sprache mit den TastenNACH OBEN/NACH UNTEN aus, und bestätigen

Plug & Play

Sie die Auswahl mit der TasteNACH RECHTS.

Die Sache wird automatisch gestartet. Alle empfangbaren Fernseh- und Radiosender werden gespeichert. Diese Vorgang pauert eine Minute. Der Suchstatus sowie die Anzahl der gefundenen Programme werden am Bildschirm angezeigt. Nach Abschluss der Sache wird das Menu ausgeblendet. Um die Sache zu verlassen bzw. zu unterbrechen, drücken Sie die Taste (HEN). Wenn kein Programm gefunden wird, schlagen Sie im Kapitel mit den Hinweisen auf Seite 12 nach.
4 Wenn der Sender oder das Kabelnetz das automatische Sortiersignal sendet, werden die Programme in der richtigen Reihenfolge durchnummeriert. Die Installation ist damit beendet.
3 Anderenfalls mussen Sie die Programme über das Menu Sortieren neu nummerieren. Einige Sender bzw. Kabelnetze verwenden eigene Sortierparameter (Region, Sprache, usw.).Verwenden Sie in thisem Fall fur ihre Wahl den Tasten NACH OBENINACH UNTEN und bestätigen Sie mit der Taste NACH RECHTS.

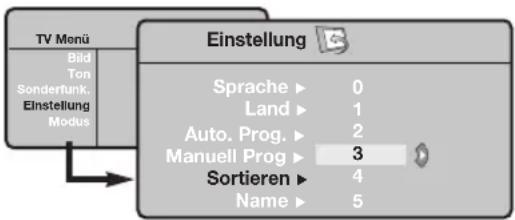

Sortieren der Programme

1 Drucken Sie die Taste (MENU). Das TV menu wird am Bildschirm angezeigt.

Wahlen Sie mit den Pfeiltasten das Menu Einstellung

und anschlieBend das Menu Sortieren.

3 Wahlen Sie mit den Tasten NACH OBEN/NACH UNTEN das Programm, das neu nummeriert werden soll, und drücken Sie der TasteNACH RECHTS.
4 Wahlen Sie anschließend mit den Tasten NACH OBEN/NACH UNTEN die neue Nummer, und bestätigten Sie mit der Taste NACH LINKS
Wiederholen Sie die Schritte 3 und 4, bis alle Programme in der richtigen Reihenfolge gespeichert sind.
6 Drücken Sie die Taste, um die Menüs zu verlassen.

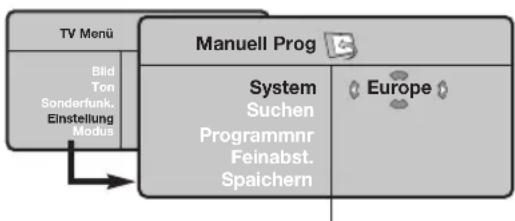

Manuelles Speichern

Mit Hilfe theseus Menus konnen dieProgramme einzeln gespeichert werden.

1 Drucken Sie die Taste (MENU).
Wahlen Sie mit den Pfeiltasten das Menu Einstellung und anschließend den Menupunkt. Manuell Prog:

System: Wahlen Sie Europe (automatische Suche*) oder suchen Sie manuell mit folgenden Empfangsnormen: West Eur (BG), East Eur (DK), UK (I) oder France (LL').

• Ausnahme: Frankreich (Empfangsnorm LL'). Dort kann nur die Option France gewählt werden.

4 Suchen: Drücken Sie der Taste NACH RECHTS Die

Suche beginn. Sobald ein Programm gefunden wird, wird der Suchlauf unterbrochen, und der Name des Programms wird angezeigt (falls vorhanden). Fahren Sie mit dem nachsten Schritt fort.Wenn Ihnen die Frequenz des gesuchten Programms besteht ist, konnen Sie die entsprechende Zahl mit Hilfe der Tasten bis ⑨ direkt eingeben. Wenn kein Programm gefunden wird, schlagen Sie im Kapitel mit den Hinweisen auf Seite 12 nach.

5 Programmnr: Geben Sie mit Hilfe den Tasten NACH LINKS/NACH RECHTS bzw. () bis () die gewünschte Programmnummer ein.
6 Feinabst.: Wenn die Empfangsqualität nicht zufriedenstellend ist, korrigieren Sie mit den TastenNACH LINKS/NACH RECHTS.
Speichern: Drucken Sie die Taste NACH RECHTS. Das Programm wird gespeichert.
Wiederholen Sie die Schritte 4 bis 8, bis alle Programme gespeichert sind.

Verlassen der Menüs: Drücken Sie die Taste.

Weitere über das Menu Einstellung verfügbar Optionen

1 Drucken Sie die Taste (MEN), und wahlen Sie das Menu Einstellung:
2 Sprache: Zum Auswahlen der Menüsprache.
3 Land: Zum Auswahlen Ihres Landes (D für Deutschland oder A für Österreich).
These Einstellung bestimmmt maßgebend dieSuche, die automatische Programmsortierung und die Anzeige des Videotexts.Wenn Ihr Land in der Listent nicht aufgeführ ist, wahren Sie ...
4 Auto. Prog.: Zum Starten der automatischen Suche nach allen in Ihrer Region empfangbaren Programmen. Wenn der Sender oder das Kabelnetz das automatische Sortiersignal sendet, werden die Programme in der richtigen Reihenfolge durchnummeriert. Anderenfalls müssen Sie die Programme über das Menu Sortieren neu nummerieren (siehe S. 4).

Einige Sender bzw. Kabelnetze verwenden eigene Sortierparameter (Region, Sprache, usw.).Verwenden

Sie in thisem Fall fur ihre Wahl den tasten
NACH OBEN/NACH UNTEN, und bestätigen Sie mit der Taste NACH RECHTS. Um die Sache zu verlassen bzw. zu unterbrechen, drücken Sie die Taste (MEN). Wenn kein Sender gefunden wird, schlagen Sie im Kapitel mit den Hinweisen auf Seite 12 nach.
Name: Sie können den Programmen, Radiosender und externen Geräten einen Name zuordnen. Mit den Tasten NACH LINKS/NACH RECHTS konnen Sie sich im Anzeigebereich des Namens bewegen (5 Zeichen), mit den TastenNACH OBEN/NACH UNTEN wahren Sie die Zeichen aus.Wenn die Namenseingabe beendet ist, drücken Sie die TasteNACH LINKS, um den Vorgang abzuschlieBen. Der Name wird gespeichert. Hinweis: Bei der Installation werden den Programmen automatisch Namen zugeordnet, wenn das Erkennungssignal gesendet wird.
6 Drücken Sie die Taste + , um die Menüs zu verlassen.

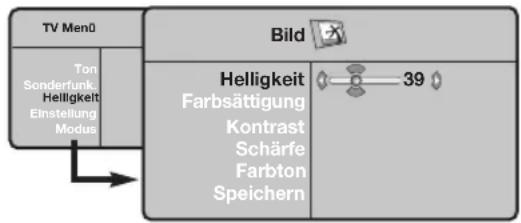

Bildeinstellungen

1 Drücken Sie die Taste (Menu) und dann die Tastes NACH RECHTS. Das Menu Bild wird angezeigt:

Mit den Tasten NACH OBEN/NACH UNTEN wahlen Sie eine Einstellung aus, und mit den Tasten NACH LINKS/NACH RECHTSephmen Sie die Einstellung vor.
3 Nachdem Sie die Einstellungen vorgenommen haben, wahlen Sie den Menüpunkt Speichern und drücken

die TasteNACH RECHTS, um die Einstellungen zu speichern. Drücken Sie um die Menüs zu verlassen.

Beschreibung der Einstellungen:

• Helligkeit: Zum Einstellen der Helligkeit des Bildes.
• Farbsattigung: Zum Einstellen der Farbintensität.
• Kontrast: Zum Einstellen des Unterschieds zwischen den hellen und den dunklen Tönen.
• Scharfe: Zum Einstellen der Bildschärfe.
• Farbton: Zum Einstellen der Farbwiedergabe des Bildes: Kalt (bläulicher Weißton), Normal (ausgewogener Weißton) oder Warm (rotlicher Weißton).
• Speichern: Zum Speichern der Bildeinstellungen.

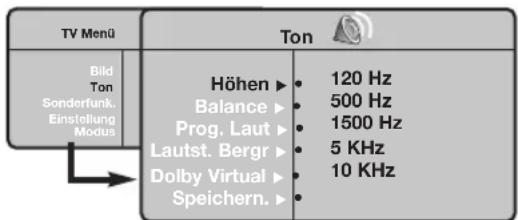

Toneinstellungen

1 Drucken Sie die Taste (MENU), wahlen Sie Ton (NACH UNTHEN) und drucken Sie dann die Taste NACH RECHTS.

Das Menu Tonwird angezeigt:

Mit den Tasten NACH OBEN/NACH UNTEN wahren. Sie eine Einstellung aus, und mit den Tasten NACH LINKS/NACH RECHTSephmen Sie die Einstellung vor.
3 Nachdem Sie die Einstellungen vorgenommen haben, wahlen Sie den Menüpunkt Speichern und drücken die Taste NACH RECHTS, um die Einstellungen zu speichern.
4 Drücken Sie die Taste + , um die Menüs zu verlassen.

Beschreibung der Einstellungen:

• Equalizer: Zur Einstellung des Klangcharakterns (von den Tiefen (120 Hz) bis zu den Höhen (10 kHz)).
  Balance: Zum Ausgleichen des Tons auf dem linken und rechten Laufsprecher.
• Prog. Laut (Lautstärkanpassung): Zum Ausgleichen des Lautstärkeunterschieds zwischen verschiedenen Programmen oder externen Geräten. Diese Einstellung kann für die Programme 0 bis 40 und die externen Geräte verwendet werden.
• Lautst.Begr.: Zur automatischen Lautstärkeregelung, damit Lautstärkeunterschiede bei Programmwechsel oder bei Werbespots begrenzt werden.
• Dolby Virtual: Zum Aktivieren/Deaktivieren des Raumklangeeffektz. Zu diesen Einstellungen haben Sie auch mit der Taste Zugang.
• Speichern: Zum Speichern der Toneinstellungen.

Einstellungen von Sonderfunktionen

1 Drücken Sie die Taste (MENU), wahlen Sie das Menu Sonderfunk (NACH UntEN), und drücken Sie anschließend die TasteNACH RECHTS. Sie können folgende Einstellungen vornehmen:
2 Kontrast +: Automatische Einstellung des Bildkontrasts, wobei die dunkelsten Teile des Bildes auf Schwarz festlegt werden.
NR:Zum Unterträcken von Bildrauschen

(Schnee) bei schlechtem Empfang.

4 Autom.Absch.: Zum Festlegen einer Zeitspanne, nach der automatisch in den Bereitschaftsmodus geschaltet wird.
Drucken Sie die Taste + , um die Menüs zu verlassen.

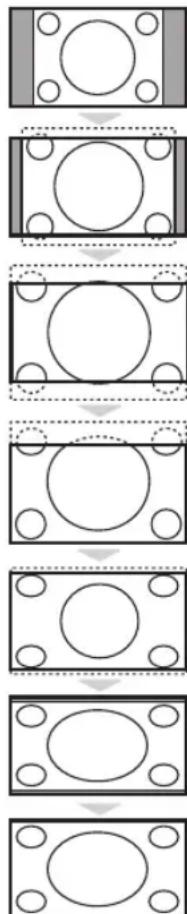

Bildformate 16:9

Die Bilder, die Sie empfangen, können im Bildformat 16:9 (breiter Bildschirm) oder 4:3 (koventioneller Bildschirm) übertragen werden. Die Bilder 4:3 haben manchmal oben und unter einen schwarzen Streifen (Letterboxformat). Mit dieser Funktion können die schwarzen Streifen halten und die Darstellung der Bilder auf dem Bildschirm optimiert werden.

Die Taste (oder NACH LINKS/NACH RECHTS) drücken, um die verschiedene Funktionarten zu wahlen:

Der Fernseher ist mit einer automatischen Umschaltung ausgestattet, die das von einigen Programmen gesendete Kenn- Signal dekodiert und das richtige Bildschimformat wählt.

4:3

Das Bild wird im Format 4:3 wiedergegeben, ein schwarzer Streifen erscheint an jeder Seite des Bildes.

Zoom 14:9

Das Bild ist auf das Format 14:9 vergroßert, ein kleiner schwarzer Streifen bleibt an jeder Seite des Bildes.

Zoom 16:9

Das Bild ist auf das Format 16:9 vergrößert. Diese Funktionart wird empfohlen, um ein Letterboxbild mit schwarzen Streifen oben und unter im Vollformat zu zeigen.

16:9 Untertitel

Mit dieser Funktionart konnen die Bilder 4:3 auf der ganzen Bildschirmfläche gesehen werden, indem die Untertitel sightbar bleiben.

Super Zoom

Mit dieser Funktionart können die Bilder im Format 4:3 auf der ganzen Bildschirmfläche gesehen werden, indem beiden Seiten des Bildes verbreitet werden.

Breitbild

In this modus bleibt das Seitenverhältnis von Bildern im 16:9-Format erhalten.
Achtung: Wenn Sie ein Bild 4:3 ansehen, wird es horizontal verbreitet.

Full Screen

In thisem Modus wird das Bild auf dem kompletten Bildschirm angezeigt.

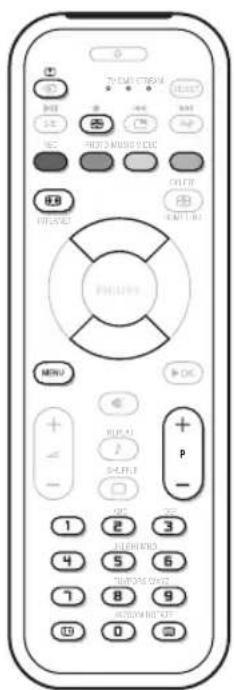

Videotext

Videotext ist ein Informationssystem, das von einigen Sendern ausgestraht wird und wie eine Zeitung gelesen werden kann. Diese System ermögt auch den Zugang zu Untertiteln für Schwerhörige oder Personen, die mit der Sprache des übertragenen Programms (über Kabel, Satellit usw.) nur weniger vertraut sind.

Taste:

Funktion:

Aufruf Videotext	Zum Aufrufen des Videotexts, zum Wechsel in den "transparenten Modus" und zum Verlassen des Videotexts. Das Inhaltsverzeichnis mit der Liste der Themen, auf die Sie zugreifen können, wird angezeigt. Jedes Thema weist eine dreistellige Seitenzahl auf. Wenn ein Sender keinen Videotext ausstrahlt, erscheidt unter der Anzeige 100 ein schwarzer Bildschirm (verlassen Sie in dieser Fall den Videotext und fühlen Sie einen anderen Sender).
Wahl einer Seite	Geben Sie die gewünschte Seitenzahl mit den Tasten bis 9 bzw. - P + ein. Geben Sie z. B. für Seite 120 Folgenden ein: 1 2 0. Die Nummer entscheidt oben links, und die Seite wird angezeigt, sobald sie gefunden wurde. Wiederholen Sie diese Schritte, um eine andere Seite aufzurufen. Wenn der Seitenzähler weitersucht, wird die Seite nicht übertragen. Geben Sie eine andere Seitennummer ein.
Direkter Zugang zu den Themen	Am unteren Bildschirmrand werden farbige Bereiche angezeigt. Mit den 4 Farbigen Tasten können Sie die entsprechenden Seiten bzw. Themen aufrufen. Die farbigen Bereiche blinken, wenn ein Thema bzw. eine Seite nicht verfügbar ist.
Inhaltsverzeichnis	Zur Rückkehr zum Inhaltsverzeichnis (in der Regel Seite 100). Bei Sendem mit TOP-Videotext (Table of Pages) wird eine Übersicht der verfügbaren Rubiken und Seiten angezeigt.
Abschalten der abwechselnden Anzeige von Unternehmen	Eine Seite enthalten Unterheiten, die automatisch aufeinanderfolgen. Mit dieser Taste kann die wechselnde Anzeige von Unterheiten gestoppt oder wiederaufgenommen werden. Die Angabe wird oben links angezeigt.
Versteckte Informationen	Zum Anzeigen oder Ausblenden von versteckten Informationen (Lösungen von Spielern).
Vergrößern einer Seite	Zum Anzeigen des oberen bzw. unteren Teils einer Seite, bei anschließender Rückkehr zur normalen Höhe.
Vorzugskeiten	Für die Videotextprogramme 0 bis 40 konnen Sie 4 Vorzugsskeiten speichern und diese direkt über die farbigen Tasten (rot, grün, gelb, blau) aufrufen. 1 Drücken Sie die Taste(VER), um in den Vorzugssitenmodus zu wechseln. 2 Rufen Sie die Videotextseite auf, die Sie speichern möchten. 3 Drücken Sie anschließlich 3 Salunden lang eine Farbige.

Radiofunktion

Auswahlen des Radiomodus

Drücken Sie die Taste der Fernbedienung, um in den Radiomodus zu wechseln. Mit der Taste gelangen Sie zum TV-Modus zurück. Im Radiomodus werden die Nummer, der Sendername (falls verfügbar), die Frequenz und der Tonmodus auf dem Bildschirm angezeigt.

Programmauswahl

Mit den Tasten 0/9 bzw. - P + wechseln Sie zwischen den einzelnen UKW-Sendern (1 bis 40).

Verwendendes Radiomenus

Drucken Sie die Taste (MENU) um die

Steuerungselemente für das Radio aufzurufen.

Suche der Radiosender

Wenn Sie die Schnellinstallation vorgenommen haben, sind alle verfügbarungkW-Sender gespeichert. Eine neue Sueche starten Sie, indem Sie das Menu Einstellung :Auto.Prog. (fur eine vollständige Sueche) oder Manuell Prog. (fur eine Sueche einzelner Sender) wahlen. Die Funktionswise dieser Menus entspricht denen der TV-Menus.

Bildschirmschoner

Im Menu Sonderfunk. haben Sie die Möglichkeit,den Bildschirmschoner zu aktivieren bzw.deaktivieren.

Verwendung als PC-Monitor

Hinweis:

Wenn Sie den LCD-Femseher als PC-Monitor verwenden, sind unter Umständen dūnne diagonale Linien auf dem Bildschirm zu sehen, wenn in der Umgebung elektromagnetische Interferenzen vorhanden sind. Dies beeinträchtigt jedoch nicht die Leistung these Products. Um eine bessere Leistung zu erzielen, wird die Verwendung eines hochwertigen VGA-Kabels mit einem leistungsfähigen Rauschfilter empfohlen.

PC-Modus

Das Fernsehgerat kann als Computermonitor verwendet werden.

Vorher,müssen Sie den Computer an den Monitor anschlieben und die richtige Auflosung einstellen (S.11).

Auswahlen des PC-Modus

Drucken Sie die Taste PC der Fernbedienung, um in den PC Modus zu wechseln. Mit der TasteTV gelangen Sie zum TV-Modus zurück.

Wenn langer als 5 Sekunden lang kein PC-Signal empfangen wird, schaltet der Femeher automatisch in den Bereitschaftsmodus.

Verwendend des PC-Menus

Drücken Sie die Taste (MEN), um die Steuerungselemente für den PC-Monitor aufzurufen. Nehmen Sie mit den Pfeiltasten Einstellungen vor (die Einstellungen werden automatisch gespeichert):

Bild:

• Helligkeit/Kontrast: Einstellung der Helligkeit und des Kontrasts.

• Horizontal/Vertical: Einstellung der horizontalen und vertikalen Position des Bilds.

• Farbton: Einstellung der Farbtemperatur (kalt /blälicher Weibton, normal oder warm/rotlicher Weibton).

Audio: Auswahl des Tonsignals für den Fernseher (PC oder TV/Radio). Sie können beispelsweise Radio horen, während Sie das Gerät als Computermonitor nutzen.

- Sonderfunk.:

• Phase/Clock: Zur Entfernung störender horizontaler (Phasenlage) und vertikaler (Takt) Linien.
• Format: Auswahl zwischen Großbildschirm und dem ursprünglichen PC-Bildschirm-Format.
• Auto Adjust: Die Position des Bilds wird automatisch eingestellt.
• Reset: Zurücksetzen auf die werkseitigen Standardeinstellungen.
  Modus: Rückkehr in den TV-bzw. Radiomodus.

Anschluß von anderen Geräten

Um das Anschliessen zu erreichtern, entfern den Sieitte die Abdeckung des StandfuBes an der Rückseite des Gerätes. Führn Sie die Kabel durch den StandfuB des Fernsehgeräts hindurch. Setzen Sie die Abdeckung des StandfuBes wieder auf.

Die EXT1-Buchse besitzt die Ein-/Ausgänge für Audio und Video sowie die RGB-Eingänge.

Videorecorder

Weitere Geräte

Nehmen Sie die Anschlüsse vor (siehe Abbildung). Benutzen Sie ein hochwertiges Euro-AV-Kabel.

Wenn Ihr Videorecorder keine Euro-AV-Buchse besitzt, ist nur die Verbindung über ein Antennenkabel möglich. In dieser Fall müssen Sie das Testsignal Ihres Videorecordersuchen und diesen die Programmnummer 0 zuordnen (siehe Manuelle Programmierung, S. 5). Zur Wiedergabe des Videorecorderbildes die Taste drücken.

Videorecorder mit Decoder

Schlieben Sie den Decoder an die zweite Euro-AV-Buchse des Videorecorders an. jetzt können Sie auch verschlüsselte Übertragungen aufnehmen.

Satelliten-Receiver, Decoder, DVD, Spielkonsolen, usw. Nehmen Sie die Anschlüsse vor (siehe Abbildung).

Wahl der angeschlossenen Geräte

Drucken Sie die Taste, um EXT1.

Die meisten Geräte (Decoder, Videorecorder) übernehmen selbst die Umschaltung.

Anschlisse auf der Geräteseite

Verträker

Nehmen Sie folgende Anschlüsse vor (siehe Abbildung):

Drucken Sie die Taste, und wahlen Sie AV/S-VHS.

Bei einem Mono-Gerät wird das Tonsignal am AUDIO L-Eingang (oder AUDIO R-Eingang) angeschlossen. Der Ton wird automatisch von den rechten und linken Laatsprechem des Femsehgerätes wiedergegeben.

Kopfhorer

Wenn der Kopfhörer angeschlossen ist, schaltet der Ton des Fernsehgeräts automatisch ab. Mit den Tasten- + kann die Lautstärke eingestellt werden.

Die Impedanz des Kopfhörs muss zwischen 32 und 600 Ohm liegen.

Zum Anschluß an eine Hifi-Anlage benutzen Sie ein Audio-Verbindungskabel.Verbinden Sie die AudioausgangAudio out des Fernsehgerätes mit einem Eingang "AUDIO IN" "L" und "R" des Verständers.

Computer

Schlieben Sie den Ausgang der Grafikkarte des Computers an die PC-Eingangsbuchse des Fernsehgeräts an.Verbinden sie den rechten und linken Audioausgang Audio out L und R der Soundkarte mit den Audio-Eingangsbuchsen Audio in (PC) des Fernsehgeräts.

Weitere Informationen zum PC-Modus finden Sie auf Seite 9.

Die optimale Auflösung erreichen Sie bei der folgender Einstellung: 1024 × 768 Pixel, 60Hz .

Folgende Auflösungen werden vom Fernsehgerat unterstützt: 640 × 350 , 70Hz720 × 400 , 70Hz1024 × 768 , 60Hz 640 × 350 , 85Hz720 × 400 , 85Hz1024 × 768 , 70Hz 640 × 480 , 60Hz800 × 600 , 56Hz1024 × 768 , 75Hz 640 × 480 , 67Hz800 × 600 , 60Hz1024 × 768 , 85Hz 640 × 480 , 72Hz800 × 600 , 72Hz1152 × 864 , 75Hz 640 × 480 , 75Hz800 × 600 , 75Hz1280 × 960 , 60Hz 640 × 480 , 85Hz800 × 600 , 85Hz1280 × 1024 , 60Hz 832 × 624 , 75Hz1280 × 1024 , 75Hz

Tips

Schlechter Empfang	Die Nähe von Bergen oder hohen Gebäuden kann die Ursache von Schattenbildern, Echo oder Doppelbildern sein. In thisem Fall ist die Ausrichtung der Außenantenne zu ändern odernehmen Sie eine manuelle Einstellung der Sender vor (siehe Feinabst. S.5). Bei Zimmerantennen ist der Empfang unter bestimmten Bedingungen möglicherweise nicht zufriedenstellend. Sie können den Empfang verbessern, indem Sie die Ausrichtung der Antenne verändern.Wenn der Empfang weiterhin schlecht ist, muss eine Außenantenne verwendet werden.
Kein Bild	Vergewissern Sie sich, daß das Antennenkabel richtig angeschlossen ist und daß Sie das richtige System gewählt haben (S. 5).Ein nicht richtig eingesteckter SCART- oder Antennenstecker ist oft die Ursache von Bild- oder Tonträgen (es kommt vor, daß die Stecker etwas hereausrutschen, wenn das Fernseherität versetzt oder verdrecht wird). Überprüfen Sie alleVerbindungen.
Kein Ton	Falls eine insere Sender bzw ein Bild zeigen, aber keine Ten senden, verfügen Sie nicht über das richtige Fernsehsystem. Ändern Sie es in der Einstellung System (S. 5).Wenn das Fernseherität an einen Verständiger angeschlossen ist, während das Problem auftritt so überprüfen Sie, ob Sie bei den Audiobuchsen Aus- und Eingang verwechselt haben.
Der PC-Modus stehen nicht zur Verfügung	Überprüfen Sie, ob Sie auf dem Computer eineCompatible Auflösung eingestellt haben (siehe S. 11).
Ohre Fernbedienung funktioniert nicht mehr	Die Kontrollampe am Fernseher blinkt nicht mehr, wenn Sie die Fernbedienung benutzen.Wechseln Sie die Batterie aus.
Bereitschaftsposition	Wenn das Fernseherität innerhalb von 15 Minuten kein Antennensignal empfängt, schaltet es automatisch auf Bereitschaft. Um Energie zu sparen ist Ihr Fernseherität mit Bauteilen ausgerüstet, die im Bereitschaftsmodus einen geringen Energieverbrauch haben (unter 1W).
Reinigung des Fernseherätes	Bildschirm und Gehäuse)dürfen nur mit einem sauberen, weichen und fusselfreiern Tuch gereinigt werden. Kein Produkt auf Alkohol- oder Lösungsmittelbasis verwenden.
Immer noch kein Erfolg?	Ziehen Sie den Netzstecker des Fernseheräts, warten Sie 30 Sekunden, und stecken Sieihn wieder ein.Versuchen Sie nie bei einem Defekt den Schaden selbst zu beheben, sondern setzen Sie sich mit Imrem Kundendienst in Verbindung.

Glossar

RGB-Signale : Das Bild setzen sich aus den drei Bildsignalen Rot, Grün und Blau zusammen. Die Nutzung dieser Signale gewährleistet eine bessere Bildqualität.

Signale für S-VHS: Es handelt sich um 2 separate Videosignale Y/C der Aufzeichnungsnormen S-VHS und Hi8. Die Signale für Helligkeit Y (schwarz und weiß) und Chrominanz C (Farbe) werden separat auf dem Band aufgezeichnet. Auf diese Weise wird eine bessere Bildqualität erzielt als mit dem herkömmlichen Videosignal (VHS und 8 mm), bei dem nur ein einziges Videosignal aus Y/C gebildet wird.

NICAM: Verfahren, das eine digitale Tonübertragung erhögt.

Fernsehsystem: Fernsehbilder werden nicht in allen Ländern gleichartig übertragen. Es gibt unterscheidliche Übertragungsnormen: B, G, D, K, I und L, L'. Mit der Einstellung System (S. 5) werden die verschiedene Normen gewählt. Diese Einstellung ist nicht mit der PAL- bzw. SECAM - Farbcode- Wahl zu verwechseln. Das PAL-System wird in den meisten europäischen Ländern verwendet, das SECAM-System in Frankreich, Russland und den meisten afrikanischen Ländern. In den USA und Japan wird das NTSC-System benutzt.

16:9 Format, bezeichnet das Verhältnis zwischen der Breite (B) und der Höhe (H) des Bildschirms. Breitbart-Fernsehgeräte haben ein Verhältnis von 16/9, konventionellen Bildschirme 4/3.

Introduzione

4 Om sändaren eller kabelnätet über für signalen für automatisk sortinger numreras programmen korrekt. Installationen ar avslutad.

Om sa inte ar fallet anvander du menyn Sortera for att numeroa dem.
