KÄYTTÖOHJE 23IF9946 PHILIPS

Kierrätysohjeet Tässä televisiovastaanottimessa on käytetty raaka-aineita, joita voidaan käyttää uudelleen tai kierrättää.Ympäristöhaittojen ehkäisemiseksi erikoisliikkeet huolehtivat käytettyjen laitteiden purkamisesta ja niiden sisältämien kierrätyskelpoisten materiaalien talteenotosta (tiedustele jälleenmyyjältä). Suomi2

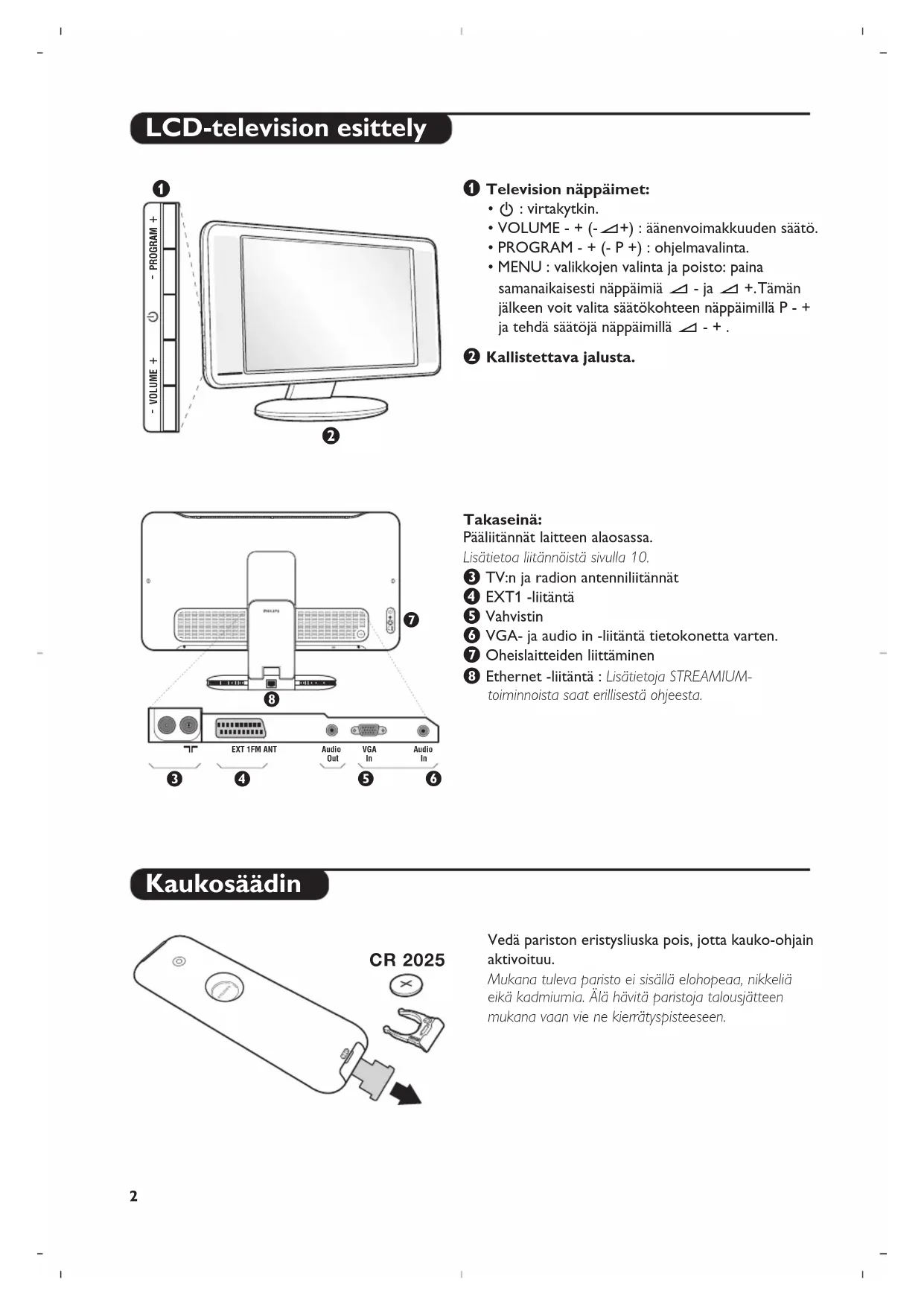

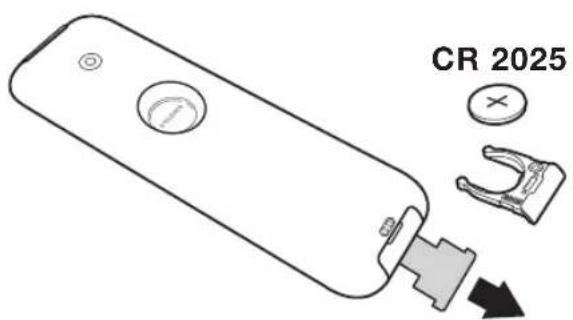

LCD-television esittely Kaukosäädin VGA

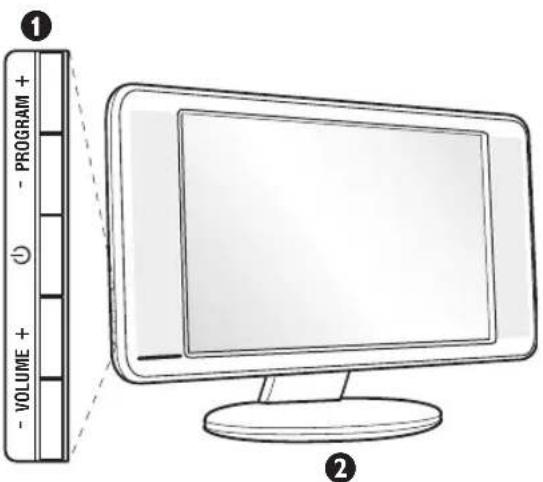

Television näppäimet:

• VOLUME - + (-”+) : äänenvoimakkuuden säätö.

• PROGRAM - + (- P +) : ohjelmavalinta.

• MENU : valikkojen valinta ja poisto: paina samanaikaisesti näppäimiä ” - ja ” +.Tämän jälkeen voit valita säätökohteen näppäimillä P - + ja tehdä säätöjä näppäimillä ” - + .

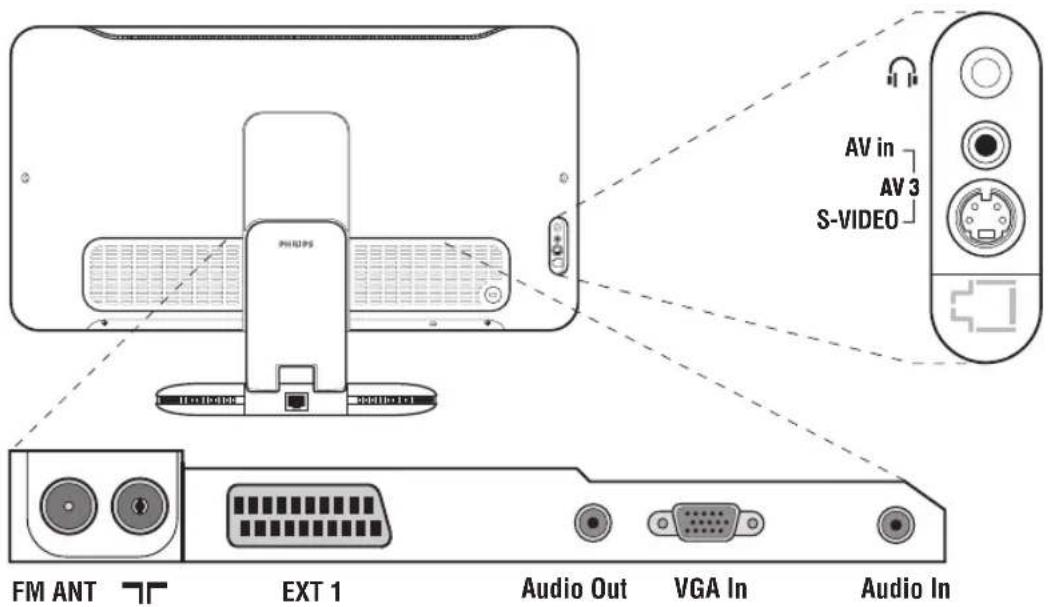

Kallistettava jalusta. Takaseinä: Pääliitännät laitteen alaosassa. Lisätietoa liitännöistä sivulla 10. “ TV:n ja radion antenniliitännät ‘ EXT1 -liitäntä ( Vahvistin § VGA- ja audio in -liitäntä tietokonetta varten. è Oheislaitteiden liittäminen ! Ethernet -liitäntä : Lisätietoja STREAMIUM- toiminnoista saat erillisestä ohjeesta. Vedä pariston eristysliuska pois, jotta kauko-ohjain aktivoituu. Mukana tuleva paristo ei sisällä elohopeaa, nikkeliä eikä kadmiumia. Älä hävitä paristoja talousjätteen mukana vaan vie ne kierrätyspisteeseen. CR 20253 Kaukosäätimen näppäimet Teksti-TV:n näppäimet (s. 8) EXT-liitäntöjen valinta (sivu 10) Valitse televisioon liitetty laite painamalla tätä näppäintä niin monta kertaa kuin on tarpeen. Äänitoiminto Tällä näppäimellä voit asettaa stereo- ja Nicam-stereolähetykset kuulumaan monofonisina (Mono). Kaksikielisiä ohjelmia varten voit valita Dual I tai Dual II. Mono-merkkivalo on punainen, kun ääni kuuluu monona. tämä näppäin ei ole käytössä. TV / PC / Radio Näillä näppäimillä voit vaihtaa television eri toiminnot (s. 9). Kohdistimen YLÖS/ALAS/ VASEN/OIKEA -painikkeet Näiden neljän näppäimen avulla voit siirtyä valikoissa . Kuvakoko 16:9 (sivu 7) Äänen mykistys Tällä näppäimellä voit mykistää tai palauttaa äänen. Äänenvoimakkuus Näillä näppäimillä voit säätää äänenvoimakkuutta. Kuvan ja äänen esisäädöt Tällä näppäimellä saat näkyviin kuvan ja äänen esisäädöt. Oma Säätö -asetus vastaa valikoissa tekemiäsi valintoja Kuvaruutunäyttö Näyttää ruudulla/poistaa ruudulta ohjelmanumero, kellonajan, äänitilan

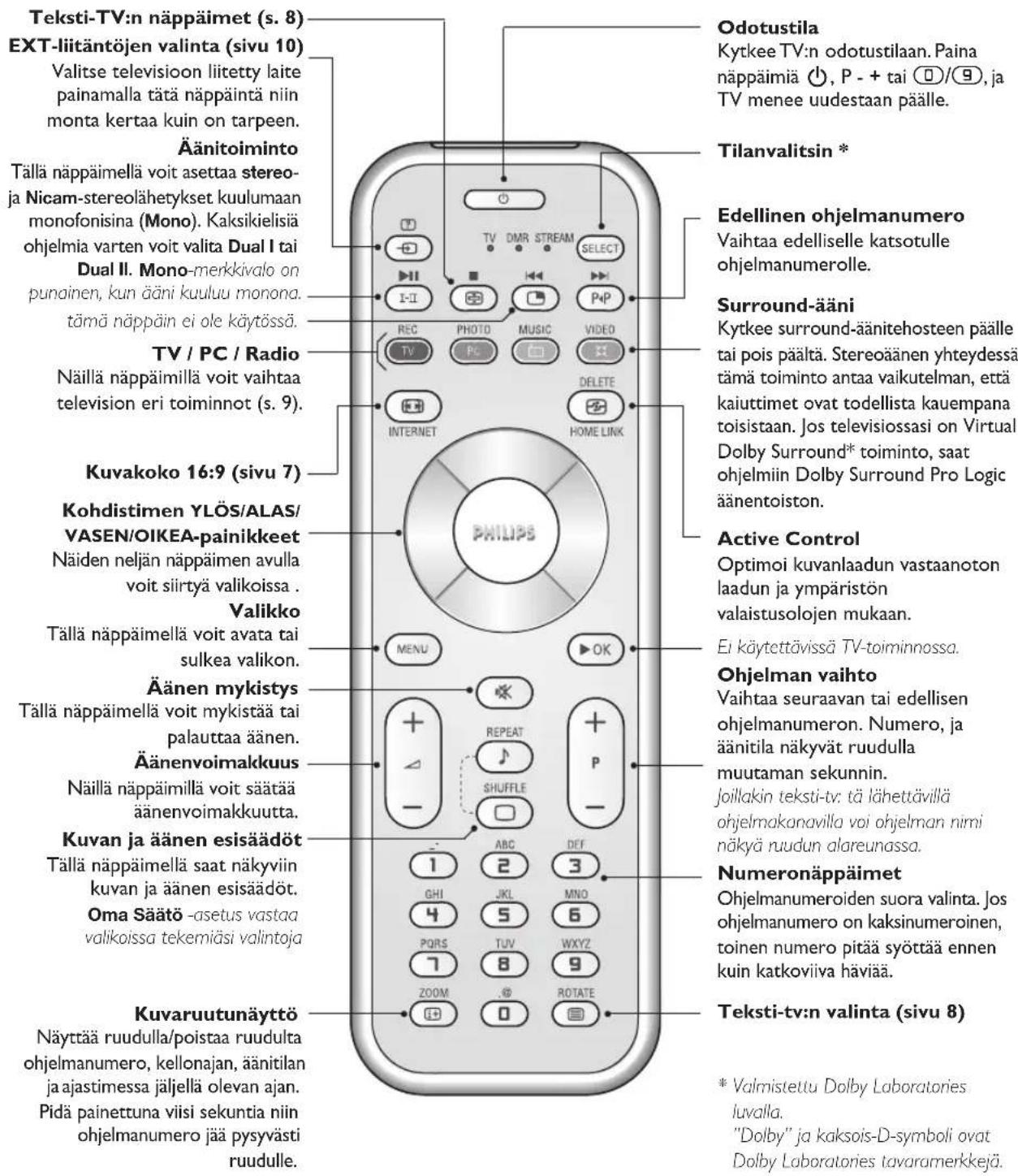

ajastimessa jäljellä olevan ajan. Pidä painettuna viisi sekuntia niin ohjelmanumero jää pysyvästi ruudulle. Odotustila Kytkee TV:n odotustilaan. Paina näppäimiä .,P - + tai ñ/ô,ja TV menee uudestaan päälle. Tilanvalitsin * Edellinen ohjelmanumero Vaihtaa edelliselle katsotulle ohjelmanumerolle. Surround-ääni Kytkee surround-äänitehosteen päälle tai pois päältä. Stereoäänen yhteydessä tämä toiminto antaa vaikutelman, että kaiuttimet ovat todellista kauempana toisistaan. Jos televisiossasi on Virtual Dolby Surround* toiminto, saat ohjelmiin Dolby Surround Pro Logic äänentoiston. Active Control Optimoi kuvanlaadun vastaanoton laadun ja ympäristön valaistusolojen mukaan. Valikko Tällä näppäimellä voit avata tai sulkea valikon. Ohjelman vaihto Vaihtaa seuraavan tai edellisen ohjelmanumeron. Numero, ja äänitila näkyvät ruudulla muutaman sekunnin. Joillakin teksti-tv: tä lähettävillä ohjelmakanavilla voi ohjelman nimi näkyä ruudun alareunassa. Numeronäppäimet Ohjelmanumeroiden suora valinta. Jos ohjelmanumero on kaksinumeroinen, toinen numero pitää syöttää ennen kuin katkoviiva häviää. Teksti-tv:n valinta (sivu 8)

• Valmistettu Dolby Laboratories luvalla. ”Dolby” ja kaksois-D-symboli ovat Dolby Laboratories tavaramerkkejä. Ei käytettävissä TV-toiminnossa.

• Tilanvalitsin Paina Select-näppäintä, jotta voit valita haluamasi tilan: TV, DMR (muut laitteet) STREAMIUM. Kaukosäätimen merkkivalo ilmaisee valitsemasi tilan. Jos et valitse tilaa, merkkivalo sammuu automaattisesti 20 sekunnin kuluttua ja järjestelmä palaa TV-tilaan. Lisätietoja STREAMIUM-toiminnoista saat erillisestä ohjeesta. Lisätietoja STREAMIUM-toiminnoista saat erillisestä ohjeesta.4 Kanavien pikaviritys Kun käynnistät television ensimmäisen kerran, kuvaruutuun ilmestyy valikko.Tässä valikossa voit valita maan, jossa televisiota käytetään, ja valikkojen kielen: Jos valikkoa ei ilmesty, pidä alhaalla viisi sekuntia television näppäimiä ”- ja ”+. & Valitse maa kaukosäätimen kohdistimen YLÖS/ALAS-painikkeilla ja vahvista OIKEA- painikkeella. Jos haluamaasi maata ei ole luettelossa, valitse “. . .”

Valitse seuraavaksi kieli kohdistimen YLÖS/ALAS- painikkeilla ja vahvista OIKEA-painikkeella. “ Haku käynnistyy. Kaikki käytettävissä olevat TV-kanavat ja radioasemat tallennetaan muistiin. Haku kestää pari minuuttia. Kuvaruudussa näkyy haun eteneminen ja löydettyjen kanavien määrä. Kun haku on valmis, valikko katoaa kuvaruudusta. Voit lopettaa tai keskeyttää haun painamalla näppäintä h. Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 12. ‘ Jos TV- tai kaapeliyhtiö lähettää automaattisen lajittelusignaalin, televisio numeroi kanavat oikein. Kanavat on viritetty. ( Jos näin ei tapahdu, aseta kanavat haluamaasi järjestykseen valikossa Lajittelu. Jotkin TV- ja kaapeliyhtiöt lähettävät omat lajitteluparametrinsä (esim. alue ja kieli).Valitse asetus kohdistimen YLÖS/ALAS-painikkeilla ja vahvista OIKEA-painikkeella. & Television sijoittaminen Sijoita televisio tukevalle alustalle. Älä altista televisiota vesiroiskeille, älä sijoita sitä lämmönlähteiden (lamppu, kynttilä, lämpöpatteri jne.)läheisyyteen, älä peitä takaseinän ilmanvaihtoaukkoja. é Antenniliitännät

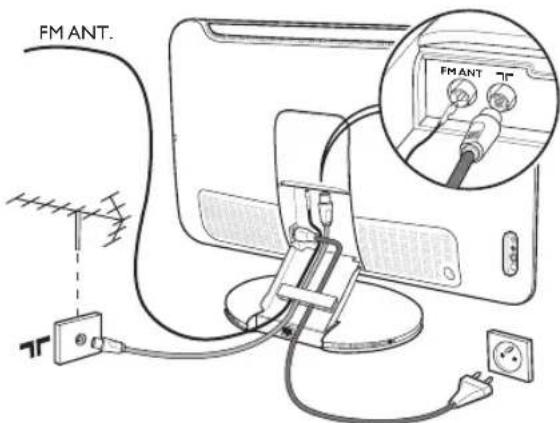

• Kytke antennijohto television takaseinässä olevaan liitäntään

• Kytke radion antennijohto FM ANT - liitäntään.

• Liitä verkkojohto televisioon ja verkkopistoke pistorasiaan (220-240 V / 50 Hz).

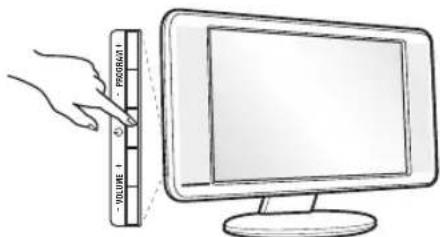

• Vie johdot television jalustan kautta. Laita jalustan kansi takaisin. Muiden laitteiden liitännät, katso s. 10. ( Käynnistys Paina virtakytkintä.Virheä merkkivalo syttyy ja kuvaruutuun tulee kuva. Siirry suoraan sivulle 4 kohtaan pikaviritys. Jos televisio jää valmiustilaan (punainen merkkivalo), paina kaukosäätimen näppäintä P +. Merkkivalo vilkkuu, kun käytät kaukosäädintä. Television asennus 5 cm 5 cm 5 cm FM ANT.

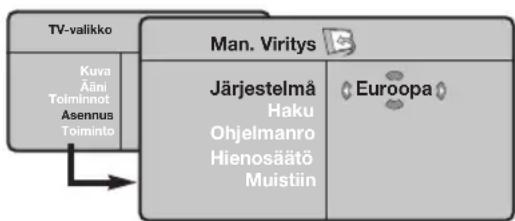

Language English5 Manuaaliviritys Asennus-valikon muut asetukset Kanavien lajittelu Tässä valikossa voit virittää kanavat yksitellen käsin. & Paina näppäintä h. é Valitse ensin valikko Asennus ja sitten Man.viritys.

Järjestelmä: valitse Eurooppa (automaattinen etsintä*) tai Länsi-Eur. (BG), Itä-Eur. (DK), UK (I) tai Ranska (LL’).

• Valitse Suomessa Länsi-Eur. (BG).

Haku: paina näppäintä ≥. Haku käynnistyy. Kun kanava löytyy, haku pysähtyy ja kanavan nimi ilmestyy kuvaruutuun (jos nimi on saatavana). Siirry seuraavaan kohtaan. Jos tiedät halutun kanavan taajuuden, voit näppäillä sen suoraan näppäimillä ñ - ô. Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 12.

Ohjelmanro: näppäile haluamasi numero näppäimillä ≤≥ tai ñ - ô.

Hienosäätö: jos kuva on huono, säädä sitä näppäimillä

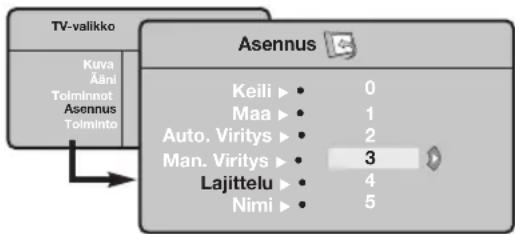

Tallenna: paina näppäintä ≥. Kanavan tiedot on tallennettu. ! Toista vaiheet ‘ - !, jos haluat tallentaa muiden kanavien tiedot. Valikosta poistuminen: paina näppäintä ∂. & Paina näppäintä h ja valitse valikko Asennus:

Kieli: voit vaihtaa valikoissa käytettävän kielen.

Maa: voit valita maan, jos televisiota käytetään. Tätä asetusta käytetään kanavien haussa, kanavien automaattisessa lajittelussa ja teksti-TV:n kanssa. Jos haluamaasi maata ei ole luettelossa, valitse ”. . .”

Autom. viritys: hakee kaikki alueella saatavilla olevat kanavat. Jos TV- tai kaapeliyhtiö lähettää automaattisen lajittelusignaalin, televisio numeroi kanavat oikein. Jos näin ei tapahdu, aseta kanavat haluamaasi järjestykseen valikossa Lajittelu (katso s. 4). Jotkin TV- ja kaapeliyhtiöt lähettävät omat lajitteluparametrinsä (esim. alue ja kieli).Valitse asetus kohdistimen YLÖS/ALAS-painikkeilla ja vahvista OIKEA-painikkeella.Voit lopettaa tai keskeyttää haun painamalla näppäintä h. Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 12.

Nimi : Voit nimetä haluamasi kanavat, radioasemien ja oheislaitteiden liitännät. Näppäimillä ≤≥ voit siirtyä nimen näyttöalueella (nimi voi sisältää viisi merkkiä) ja näppäimillä <> voit valita haluamasi merkit. Kun nimi on valmis, poistu valikosta näppäimellä ≤. Kanavan nimi on tallennettu. Huom!: Asennuksen aikana kanavat nimetään automaattisesti, jos televisio vastaanottaa verkosta tunnistussignaalin. § Poistu valikoista painamalla näppäintä

& Paina näppäintä h. TV-valikko ilmestyy kuvaruutuun. é Valitse ensin valikko Asennus ja sitten Lajittelu. “ Valitse näppäimillä <> kanava, jonka numeron haluat vaihtaa, ja paina näppäintä

‘ Valitse haluamasi numero näppäimillä <> ja vahvista näppäimellä

( Toista vaiheet “ ja ‘, jos haluat vaihtaa muiden kanavien numeron. § Poistu valikoista painamalla näppäintä

TV-valikko Kuva Ääni ToiminnotAsennusToimintoTV-valikko Kuva Ääni ToiminnotAsennusToiminto Man. Viritys Järjestelmå Haku Ohjelmanro Hienosäätö Muistiin Euroopa Asennus Keili Æ • Maa Æ • Auto. Viritys Æ • Man. Viritys Æ • Lajittelu Æ • Nimi Æ •

Kuva-asetukset Ääniasetukset

Paina ensin näppäintä h ja sitten näppäintä ≥

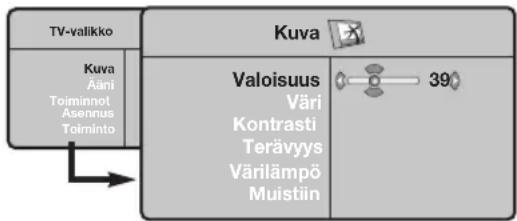

Kuvaruutuun ilmestyy valikko Kuva: é Valitse asetus kohdistimen

painikkeilla ja säädä VASEN/OIKEA-painikkeilla. “ Kun olet määrittänyt tarvittavat asetukset, tallenna ne valitsemalla vaihtoehto Tallenna ja painamalla näppäintä ≥.Poistu toiminnosta painamalla näppäintä

Valoisuus: muuttaa kuvan kirkkautta.

Väri: muuttaa värin voimakkuutta.

Kontrasti: säätää vaaleiden ja tummien värien kontrastia.

Terävyys: muuttaa kuvan terävyyttä.

Värilämpö: säätää kuvan värilämpöä: Kylmä (siniseen vivahtava), Normaali (tasapainotettu) tai Lämmin (punaiseen vivahtava).

Muistiin: tallentaa kuvan asetukset Contrast+ ja NR, jotka ovat valikossa Toiminnot).

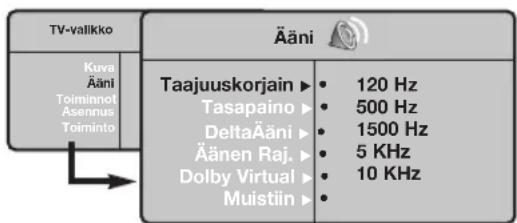

Paina näppäintä h, valitse Ääni (>) ja paina näppäintä ≥.Kuvaruutuun ilmestyy valikko Ääni: é Valitse asetus kohdistimen YLÖS/ALAS- painikkeilla ja säädä VASEN/OIKEA-painikkeilla. “ Kun olet määrittänyt tarvittavat asetukset, tallenna ne valitsemalla vaihtoehto Tallenna ja painamalla näppäintä

‘ Poistu valikoista painamalla näppäintä

Taajuuskorjain : tällä toiminnolla voit säätää äänenkorkeutta (alueella 120 Hz - 10 kHz).

• Tasapaino: tasapainottaa oikean- ja vasemmanpuoleisen kaiuttimen äänen.

Deltaääni: tasoittaa eri kanavien ja EXT- liitäntöjen väliset äänenvoimakkuuserot.Tätä asetusta voi käyttää kanavien 1 - 40 ja EXT- liitäntöjen kanssa.

Äänen raj. (automaattinen äänenvoimakkuuden rajoitin): säätää automaattisesti äänenvoimakkuutta, etenkin kanavia vaihdettaessa ja mainosten aikana.

Dolby Virtual: Kytkee surround-äänitehosteen päälle tai pois päältä. Pääset muuttamaan säätöjä myös näppäimellä

Muistiin: tallentaa ääniasetukset. Toiminnot-valikon käyttö & Paina näppäintä h, valitse Toiminnot (>) ja paina näppäintä ≥.Voit säätää seuraavia asetuksia:

Contrast+: säätää kuvan kontrastia automaattisesti. Kuvan tummat alueet näkyvät mustina.

NR: vähentää kuvassa olevia häiriöitä (lumisadetta), jos kuva on huono.

Uniajastin : voit valita valmiustilan alkamisajan. ( Poistu valikoista painamalla näppäintä

TV-valikko Kuva Ääni ToiminnotAsennusToiminto Kuva Valoisuus Väri KontrastiTerävyysVärilämpöMuistiin TV-valikko Kuva Ääni ToiminnotAsennusToiminto Ääni Taajuuskorjain Æ •Tasapaino Æ •DeltaÄäni Æ •Äänen Raj. Æ •Dolby Virtual Æ •Muistiin Æ •120 Hz500 Hz1500 Hz5 KHz10 KHz7 16:9-toiminto Vastaanotetut ohjelmat voidaan lähettää joko kuvakoossa 16:9 (laajakuva) tai 4:3 (perinteinen kuva). 4:3-kuvissa on joskus musta raita ylhäällä ja alhaalla (elokuvakoko). Tämän toiminnon avulla voit poistaa mustat raidat ja saat kuvan näkymään ruudussa optimaalisesti. Painamalla näppäintä

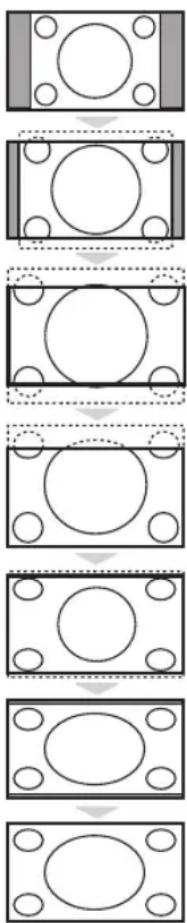

(tai kohdistimen VASEN/OIKEA-painikkeet) voit valita eri toiminnot : Televisiovastaanotin on varustettu automaattisella vaihdolla, joka tunnistaa tiettyjen ohjelmien mukana lähetetyn ohjaussignaalin ja valitsee, vastaavan kuvakoon. 4:3 Kuva näkyy 4:3-koossa, sen molemmin puolin näkyy musta raita. Zoom 14:9 Kuva suurenee 14:9-kokoon, kapea, musta raita näkyy yhä kuvan molemmin puolin. Zoom 16:9 Kuva suurenee kokoon 16:9.Tätä toimintoa suositellaan ohjelmille, joiden ylä- ja alalaidassa näkyy musta raita (elokuvakoko). Tekstizoomaus Tämän toiminnon avulla saadaan 4:3-kokoiset kuvat näkymään kuvaruudun koko pinta-alalla ja myös tekstitykset jäävät näkyviin. Superwide Tämän toiminnon avulla saadaan 4:3-kokoiset kuvat näkymään kuvaruudun koko alalla suurentamalla kuvan laitoja. Laajakuva 16:9-kuvan mittasuhteiden optimointi. Huom.: Jos katsot 4:3-kokoista kuvaa, laajenee se leveyssuunnassa. Koko Ruutu Tällä toiminnolla kuva näkyy koko ruudun kokoisena.8 Teksti-TV Paina näppäintä Kuvaruutuun ilmestyy: Teksti-TV on joidenkin TV-yhtiöiden tarjoama tietojärjestelmä, jonka sisältämää tekstiä voidaan lukea kuin sanomalehteä. Sen avulla kuvaruutuun saadaan myös tekstitys huonokuuloisia katsojia ja vieraskielisiä ohjelmia varten (esimerkiksi kaapeli- ja satelliittikanavat).

DEF JKLGHI MNOTUVPQRS WXYZ.@ZOOM ROTATEHOME LINKDELETEPHOTO MUSIC VIDEOTV DMR STREAM Teksti-TV käyttöön tai pois käytöstä Teksti-TV:n sivun valitseminen Voit avata tai sulkea teksti-TV:n.Teksti-TV:n etusivulla näkyvät valittavissa olevat otsikot. Jokaisella otsikolla on kolminumeroinen sivunumero. Jos valitulla kanavalla ei ole teksti-TV:tä, kuvaruudussa näkyy sivunumero 100 ja kuvaruutu on pimeä (poistu teksti-TV:stä ja valitse toinen kanava). Valitse haluamasi sivunumero näppäimillä ñ - ô tai - P +.Jos haluat esimerkiksi sivun 120, näppäile ó ò ñ. Numero ilmestyy kuvaruudun vasempaan yläreunaan, sivulaskuri alkaa etsiä sivua ja sivu tulee näkyviin.Toista nämä vaiheet, jos haluat nähdä jonkin toisen sivun. Jos sivulaskuri jatkaa sivun etsimistä, sivua ei ole saatavana. Valitse jokin toinen sivunumero. Suora valinta aiheen mukaan Kuvaruudun alareunassa näkyy värillisiä alueita. Neljän värillisen näppäimen avulla saat näkyviin otsikot tai niitä vastaavat sivut. Värilliset alueet vilkkuvat, jos otsikkoa tai sivua ei ole vielä saatavana. Etusivu Tällä näppäimellä pääset takaisin etusivulle (yleensä sivu 100). Alasivujen selauksen pysäyttäminen Joillakin sivuilla on alasivuja, joita selataan automaattisesti. Tällä näppäimellä voit pysäyttää alasivujen selauksen tai jatkaa sitä. Symboli _ näkyy vasemmassa yläreunassa. Piilotiedot Sivun suurentaminen Suosikkisivut Tällä näppäimellä voit asettaa näkyviin tai pois näkyvistä piilotetut tiedot (esim. pelien ratkaisut). Tällä näppäimellä voit asettaa näkymään vain sivun ylä- tai alaosan tai palauttaa sivun normaalikokoon. Teksti-TV:n kanavilla 1 - 40 voit tallentaa muistiin neljä suosikkisivua, jotka voit valita tallennuksen jälkeen värillisillä näppäimillä (punainen, vihreä, keltainen ja sininen näppäin). & Paina näppäintä h, jotta pääset suosikkisivuille. é Hae teksti-TV:n sivu, jonka haluat tallentaa. “ Pidä alhaalla kolme sekuntia haluamaasi värillistä näppäintä. Sivu tallennetaan muistiin. ‘ Toista nämä vaiheet muiden värillisten näppäinten kanssa. ( Kun käytät seuraavan kerran teksti-TV:tä, suosikkisivut näkyvät eri värisinä kuvaruudun alareunassa. Jos haluat nähdä otsikot tavalliseen tapaan, paina näppäintä

Jos haluat poistaa suosikkisivujen määritykset, pidä alhaalla näppäintä

viisi sekuntia.9 Radion käyttö Käyttö monitorina Radiotoiminnon valinta Siirry radiotoimintoon painamalla kaukosäätimen näppäintä Â. Palaa tv- toimintoon painamalla W-näppäintä. Radiotoiminnolla numero, aseman nimi (jos on), taajuus sekä äänityyppi (mono/stereo) ilmestyvät kuvaruudulle. Ohjelmien valinta Valitse ULA-asemat (1-40) näppäimillä

tai - P + Radioasemien luettelo Lisää ja/tai poista radioasemia painamalla

Valitse uusi asema kohdistimella. Radiovalikkojen käyttö Viritä radio painamalla

Radioasemien haku Jos olet käyttänyt pikaviritystä, kaikki kuultavissa olevat ULA-asemat ovat tallentuneet muistiin. Jos haluat tehdä uuden haun, mene Asennus-valikkoon: Autom. viritys (kaikkien asemien haku) tai Man.viritys (haku asema asemalta).Valikot toimivat samoin kuin TV: n valikot. Ruudunsäästin Ruudunsäästimen saa päälle ja pois Toiminnot-valikosta. PC-toiminto Televisiota voi käyttää tietokonemonitorina. Yhdistä tietokone televisioon ja säädä resoluutio (ks. s. 11). PC-toiminnon valinta Siirry tv-toiminnosta U-toimintoon painamalla kaukosäätimen näppäintä

Pääset takaisin tv-toimintoon painamalla TV Jos PC-signaali viipyy yli 5 sekuntia, televisio siirtyy automaattisesti lepotilaan. PC-valikko Saat PC-toiminnon viritysasetukset näkyviin painamalla h.Tee viritykset kohdistimella (viritykset tallentuvat muistiin automaattisesti):

• Kuva: - Valoisuus/Kontrasti: kirkkauden ja kontrastin säätö. - Vaaka/Pysty: kuvan vaaka- ja pystyasetus. - Värilämpö: värisävyjen säätö (kylmä, normaali tai lämmin).

• Audiovalinta: äänivalinnat (PC tai TV / Radio). Radion kuuntelu on mahdollista, kun tietokone on käytössä._Huom:TV- tai radiotoiminto on valittava ennen siirtymistä PC-toimintoon.

• Toiminnot: - Vaihe/Kello: vaaka- (Vaihe) ja pystysuorien (Kello) häiriöviivojen poistaminen. - Kuvakoko: PC-toiminnon kuvaruutukoon valinta (suuri - alkuperinen). - Autom. säätö: automaattiasetus.

• Palauta tehd.as.: valmistajan asetusten palautus (oletusasetukset).

• Toiminto: TV- tai radiotoiminnon valinta. Huomautus: Kun LCD-näyttöä käytetään PC-näyttönä, kuvaruutuun voi tulla lieviä häiriöitä sähkömagneettisesti häiritsevässä ympäristössä.Tämä ei kuitenkaan vaikuta tuotteen suorituskykyyn. Suorituskyvyn parantamiseksi suositellaan käyttämään hyvälaatuisia VGA-kaapeleita, joissa on hyvä kohinan suodatus.10 Oheislaitteiden liittäminen Käytä hyvälaatuista eurojohtoa. Jos kuvanauhurissasi ei ole euroliitäntää, ainoa mahdollinen liitäntä on antennijohdon kautta. Sinun täytyy virittää kuvanauhurisi testisignaali ohjelmanumerolle 0 (katso manuaaliviritys, s. 5).Valitse ohjelmanumero ñ toistaaksesi kuvanauhurista tulevan kuvan. Liitä dekooderi kuvanauhuriin Kytke dekooderi kuvanauhurin toiseen euroliitäntään. Voit nauhoittaa salattuja lähetyksiä. Helpottaaksesi kytkentöjä voit irrottaa jalustan kannen ja television takalevyn. Vie johdot television jalustan kautta. Laita jalustan kansi takaisin. EXT1-liitännässä on audio- ja videotulot ja -lähdöt sekä RGB-tulosignaalit. Kuvanauhuri Satelliittivastaanotin, dekooderi, CDV, pelit jne. Tee ohessa kuvatut liitännät. Liitettyjen laitteiden valitseminen Paina näppäintä µ valitaksesi liitännät EXT1. Useimmat laitteet (dekooderi, kuvanauhuri) kytkeytyvät automaattisesti. Muut laitteet VCR

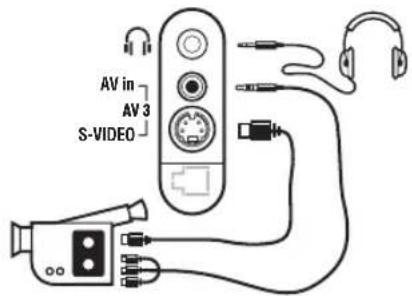

Tee ohessa kuvatut liitännät. Valitse näppäimellä µ vaihtoehto AV/S-VHS. Jos käytössäsi on monoääninen kamera, liitä sen äänisignaali AUDIO L- tai AUDIO R -tuloliitäntään. Ääni kuuluu automaattisesti television oikeasta ja vasemmasta kaiuttimesta. Kuulokkeet Kun televisioon on kytketty kuulokkeet, televisiosta ei kuulu ääntä.Voit säätää äänenvoimakkuutta näppäimillä

Kuulokkeen impedanssin pitää olla 32 - 600 ohmia. Oheislaitteiden liittäminen Vahvistin Tietokone AV in AV 3 S-VIDEO Kun haluat kytkeä hifi-järjestelmän, käytä audioliitäntäkaapelia ja liitä television Audio out lähtöliitännät hifi-vahvistimen ”AUDIO IN” ”L” ja ”R” tuloliitäntöihin. Yhdistä tietokonemonitorin out-liitäntä television PC VGA In - liitäntään

Yhdistä tietokoneen Audio out -liitäntä television Audio in (PC) - liitäntään (L ja R). Lisätietoja PC-toiminnosta sivulla 9. Kuvaruudun optimiresoluutio saadaan tietokoneen konfiguraatiolla 1024 x 768, 60 Hz. Luettelo televisiokuvan resoluutioarvoista. 640 x 350, 70 Hz 720 x 400, 70 Hz 1024 x 768, 60 Hz 640 x 350, 85 Hz 720 x 400, 85 Hz 1024 x 768, 70 Hz 640 x 480, 60 Hz 800 x 600, 56 Hz 1024 x 768, 75 Hz 640 x 480, 67 Hz 800 x 600, 60 Hz 1024 x 768, 85 Hz 640 x 480, 72 Hz 800 x 600, 72 Hz 1152 x 864, 75 Hz 640 x 480, 75 Hz 800 x 600, 75 Hz 1280 x 960, 60 Hz 640 x 480, 85 Hz 800 x 600, 85 Hz 1280 x 1024, 60 Hz 832 x 624, 75 Hz 1280 x 1024, 75 Hz12 Sanasto RGB-signaalit: Kolme videosignaalia (punainen, vihreä, sininen), jotka muodostavat kuvan. Näiden signaalien avulla on mahdollista parantaa kuvan laatua. S-VHS-signaalit: Kaksi eroteltua videosignaalia Y/C, joita käytetään S-VHS- ja Hi-8- tallennusstandardeissa. Luminanssisignaali Y (mustavalkoinen) ja krominanssisignaali C (väri) tallennetaan nauhalle erikseen. Näin saavutetaan parempi kuvan laatu kuin tavanomaisella videotallennuksella (VHS ja 8 mm), joissa Y/C-signaalit sekoitetaan yhdeksi ainoaksi videosignaaliksi. NICAM-ääni: Menetelmä, joka mahdollistaa äänen lähettämisen digitaalisena. Järjestelmä: Televisio-ohjelmia ei lähetetä kaikissa maissa samalla tavalla. On olemassa erilaisia normeja: BG, DK, I tai LL’. Järjestelmä-asetusta (s. 5) käytetään eri normien valitsemiseen.Tätä ei pidä sekoittaa PAL-tai SECAM- värikoodaukseen. PAL-järjestelmää käytetään useimmissa Euroopan maissa. SECAM- järjestelmää käytetään Ranskassa,Venäjällä ja useimmissa Afrikan maissa.Yhdysvalloissa ja Japanissa käytetään NTSC-järjestelmää. 16:9: Tarkoittaa ruudun leveyden ja korkeuden välistä suhdetta. Laajakuvatelevision suhde on 16/9, perinteisen vastaanottimen 4/3. Vihjeitä Huono kuva Ei kuvaa Ei ääntä PC-toiminto ei mene päälle. Kaukosäädin ei toimi Odotustila Television puhdistus Edelleen ongelmia? Lähellä olevat korkeat mäet tai rakennukset voivat aiheuttaa kaksoiskuvia, kaikuja tai varjoja.Yritä säätää kuvaa manuaalisesti, ks. ”Hienosäätö” (s. 5) tai suuntaa ulkoantenni uudelleen. Radion äänenlaatu voi olla heikko sisäantennia käytettäessä.Voit parantaa äänenlaatua kääntämällä antennia. Jos äänenlaatu ei parane, käytä ulkoantennia. Oletko liittänyt antennijohdon oikein? Oletko valinnut oikean järjestelmän (s. 5)? Usein huono kuvan tai äänen laatu johtuu eurojohdon tai antenniliittimen huonosta kytkennästä (liitin saattaa osittain irrota, kun televisiota siirrellään tai käännellään).Tarkista kaikki liitännät. Jos joiltakin kanavilta puuttuu ääni, mutta ei kuva, syy on väärässä TV- järjestelmässä. Muuta JÄRJESTELMÄ- asetusta (s. 5). Vahvistin on yhdistetty televisioon, mutta ääntä ei kuulu.Tarkista, että audio out- ja audio in -liitännät eivät ole menneet sekaisin. Varmista, että tietokoneen näytön resoluutio on konfuguroitu sopivaksi (ks. s. 11). Televisio ei tottele kaukosäädintä, television merkkivalo ei vilku kaukosäädintä käytettäessä.Vaihda paristot. Jos televisio ei vastaanota signaaleja viiteentoista minuuttiin, valmiustila käynnistyy automaattisesti. Energian säästämiseksi televisio on rakennettu osista, jotka kuluttavat vain vähän energiaa (alle 1 W), kun televisio on valmiustilassa. Puhdista television kuvaruutu ja kotelo puhtaalla, pehmeällä ja nukkaamattomalla kankaalla. Älä käytä puhdistukseen alkoholia tai liuottimia. Irrota television virtajohto 30 sekunniksi. Kytke se sitten uudelleen Jos televisio vioittuu, älä koskaan yritä korjata sitä itse, vaan ota yhteys jälleenmyyjään.1 Introducción Indice Le agradecemos la adquisición de este televisor. Este manual ha sido preparado para ayudarle a instalar y a hacer funcionar su televisor. Le aconsejamos que lo lea atentamente. Esperamos que nuestra tecnología le satisfaga plenamente. Objeto de esta declaración, cumple con la normativa siguiente :
