KÄYTTÖOHJE 28PT5008 PHILIPS

Kierrätysohjeet Tässä televisiovastaanottimessa on käytetty raaka-aineita, joita voidaan käyttää uudelleen tai kierrättää.Ympäristöhaittojen ehkäisemiseksi erikoisliikkeet huolehtivat käytettyjen laitteiden purkamisesta ja niiden sisältämien kierrätyskelpoisten materiaalien talteenotosta (tiedustele jälleenmyyjältä). SuomiTelevisiossa on 4 tai 5 näppäintä, jotka sijaitsevat joko laitteen päällä tai etuosassa mallista riippuen. VOLUME -+ (- ” +) näppäimillä säädetään äänenvoimakkuutta. PROGRAM -+ (- P +) näppäimillä valitaan ohjelmat.Valikkoihin päästään pitämällä painettuna molempia näppäimiä ” - ja ” + (tai näppäintä MENU). PROGRAM -+ näppäimillä voidaan nyt valita säätö ja ” -+ näppäimillä säädetään. Kun haluat pois valikoista, pidä painettuna molempia näppäimiä ” - ja ” + (tai näppäintä MENU).

Television paikka Aseta televisio tukevalle alustalle ja jätä vähintään 5 cm: n ilmatila laitteen ympärille. Jotta vaaratilanteita ei pääsisi syntymään, älä aseta television päälle mitään esineitä, esimerkiksi peittäviä esineitä (pöytäliinaa), vedellä täytettyjä astioita (maljakoita) tai lämpöä säteileviä esineitä (valaisimia).Televisiota ei myöskään saa jättää alttiiksi roiskevedelle.

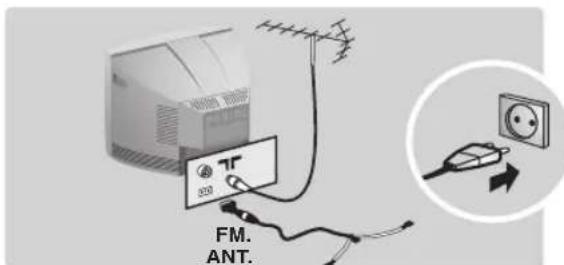

• Työnnä antennijohto television takana olevaan liitäntään :.

• Malleissa, joissa on radio: kytke radion antenniliitin FM ANT -liitäntään television mukana tulevan sovittimen avulla. Radion äänenlaatu voi olla heikko sisäantennia käytettäessä.Voit parantaa äänenlaatua kääntämällä antennia. Jos äänenlaatu ei parane, käytä ulkoantennia.

Liitä verkkojohto pistorasiaan (220-240 V / 50 Hz).

Kaukosäädin Asenna kaukosäätimeen kaksi R6-tyyppistä paristoa ja varmista, että ne ovat oikeinpäin. Varmista, että tilanvalitsin on asetettu tv-asentoon. Laitteen mukana toimitetut paristot ovat ympäristöystävällisiä eivätkä sisällä elohopeaa, nikkeliä tai kadmiumia. Älä heitä paristoja roskiin vaan vie ne kierrätyspisteisiin (kysy neuvoa myyjältä). Kun vaihdat paristot, käytä samantyyppisiä paristoja.

Käynnistäminen Paina virtakytkintä. Punainen merkkivalo syttyy ja kuvaruutuun tulee kuva. Siirry suoraan sivulle 4 kohtaan Pikaviritys.Jos televisio jää valmiustilaan, paina kaukosäätimen näppäintä P

Merkkivalo vilkkuu, kun käytät kaukosäädintä. Television asennus Television näppäimet 5 cm 5 cm 5 cm FM. ANT.3

Kaukosäätimen näppäimet Surround-ääni Kytkee surround-äänitehosteen päälle tai pois päältä. Stereoäänen yhteydessä tämä toiminto antaa vaikutelman, että kaiuttimet ovat todellista kauempana toisistaan. Jos televisiossasi on Virtual Dolby Surround* toiminto, saat ohjelmiin Dolby Surround Pro Logic äänentoiston.

• Valmistettu Dolby Laboratories luvalla.”Dolby” ja kaksois-D- symboli ovat Dolby Laboratories tavaramerkkejä. Kuvanauhurinäppäin * Kuvaruutunäyttö Näyttää kuvaruudussa tai poistaa siitä kanavan numeron,kanavan nimen (jos se on ohjelmoitu) ja äänitilan. Jos pidät tätä näppäintä alhaalla viisi sekuntia, kanavan numero näkyy koko ajan kuvaruudussa. Valikot Valikkojen avaaminen ja sulkeminen. Äänenvoimakkuus Säätää äänenvoimakkuutta. Kohdistin Näiden neljän näppäimen avulla voit liikkua valikoissa. Teksti-TV:n näppäimet (s .8) tai kuvanauhurin näppäimet * EXT-liitäntöjen valinta (s .9)

• Kuvanauhurinäppäin Voit käyttää kaukosäätimellä kuvanauhurin päätoimintoja. Pidä alhaalla kaukosäätimen sivulla olevaa VCR-näppäintä ja paina jotain seuraavista näppäimistä: b%∫HîÏȬP @ #·¢ÊÆ09 Kaukosäädin on yhteensopiva RC5-standardin mukaisten kuvanauhureiden kanssa. Valmiustila Asettaa television valmiustilaan. Jos haluat kytkeä television päälle, paina näppäintä P @#, b,

Teksti-TV:n näppäimet (s. 8), kuvanauhurin näppäimet * ja radioasemaluettelo ı (s. 5) Radio- tai TV-tilan valinta Asettaa television radio- tai TV- tilaan (malleissa, joissa on radio). Kuvakoko 16:9 (sivu 7). tämä näppäin ei ole käytössä. Kuvan ja äänen esisäädöt Tällä näppäimellä saat näkyviin kuvan ja äänen esisäädöt. Oma Säätö -asetus vastaa valikoissa tekemiäsi valintoja. Äänen mykistys Asettaa äänen pois päältä tai takaisin päälle. Kanavan valinta Valitsee edellisen tai seuraavan kanavan. Kanavan numero, nimi (jos tallennettu) ja äänitila näkyvät kuvaruudussa muutaman sekunnin. Joillakin kanavilla TV-ohjelman nimi voi näkyä kuvaruudun alareunassa. Äänitoiminto Tällä näppäimellä voit asettaa stereo- ja Nicam-stereolähetykset kuulumaan monofonisina ( Mono). Kaksikielisiä ohjelmia varten voit valita Dual I tai Dual II. Mono- merkkivalo on punainen, kun ääni kuuluu monona. Teksti-TV (s. 8) Numeronäppäimet Kanavien pikavalinta. Jos kanavan numero on kaksinumeroinen, näppäile toinen numero, ennen kuin väliviiva häviää kuvaruudusta.4 Kanavien pikaviritys Kanavien lajittelu Kanavan nimi Kun käynnistät television ensimmäisen kerran, kuvaruutuun ilmestyy valikko.Tässä valikossa voit valita maan, jossa televisiota käytetään, ja valikkojen kielen: Jos valikkoa ei ilmesty, pidä alhaalla viisi sekuntia television näppäimiä ”- ja ”+. & Valitse haluamasi maa kaukosäätimen näppäimillä îÏ ja vahvista näppäimellä ¬. Jos haluamaasi maata ei ole luettelossa, valitse “. . .” é Valitse haluamasi kieli näppäimillä îÏ ja vahvista näppäimellä

“ Haku käynnistyy. Kaikki käytettävissä olevat TV-kanavat ja radioasemat* tallennetaan muistiin. Haku kestää pari minuuttia. Kuvaruudussa näkyy haun eteneminen ja löydettyjen kanavien määrä. Kun haku on valmis, valikko katoaa kuvaruudusta. Voit lopettaa tai keskeyttää haun painamalla näppäintä H. Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 10. ‘ Jos TV- tai kaapeliyhtiö lähettää automaattisen lajittelusignaalin, televisio numeroi kanavat oikein. Kanavat on viritetty. ( Jos näin ei tapahdu, aseta kanavat haluamaasi järjestykseen valikossa Lajittelu. Jotkin TV- ja kaapeliyhtiöt lähettävät omat lajitteluparametrinsä (esim. alue ja kieli).Tällöin voit valita haluamasi asetuksen näppäimillä îÏ ja vahvistaa valinnan näppäimellä ¬. *Vain malleissa, joissa on radio. & Paina näppäintä H. Päävalikko ilmestyy kuvaruutuun. é Valitse ensin valikko Asennus ja sitten Lajittelu. “ Valitse näppäimillä îÏ kanava, jonka numeron haluat vaihtaa, ja paina näppäintä

‘ Valitse haluamasi numero näppäimillä

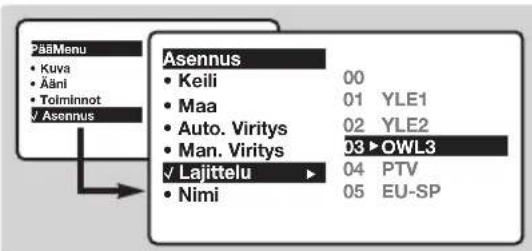

ja vahvista näppäimellä È. ( Toista vaiheet “ ja ‘, jos haluat vaihtaa muiden kanavien numeron. § Poistu valikoista painamalla näppäintä

Voit nimetä haluamasi kanavat ja oheislaitteiden liitännät. Huom!: Asennuksen aikana kanavat nimetään automaattisesti, jos televisio vastaanottaa verkosta tunnistussignaalin. & Paina näppäintä

Valitse ensin valikko Asennus ja sitten Kanavan nimi. “ Valitse näppäimillä îÏ kanava, jonka haluat nimetä tai jonka nimen haluat muuttaa. ‘ Näppäimillä Ȭ voit siirtyä nimen näyttöalueella (nimi voi sisältää viisi merkkiä) ja näppäimillä îÏ voit valita haluamasi merkit. ( Kun nimi on valmis, poistu valikosta näppäimellä È. Kanavan nimi on tallennettu. § Jos haluat nimetä muita kanavia, toista vaiheet

è Poistu valikoista painamalla näppäintä

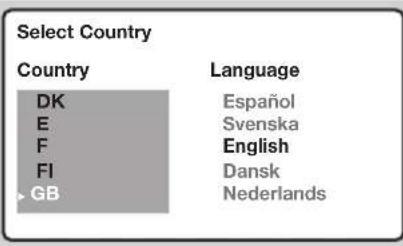

Æ GB Language Español Svenska English Dansk Nederlands PääMenuge• Kuva• Ääni• Toiminnot$ Asennus Asennus

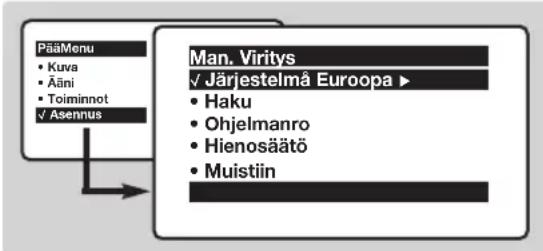

OWL3 04 PTV 05 EU-SP5 Manuaaliviritys Asennus-valikon muut asetukset Tässä valikossa voit virittää kanavat yksitellen käsin. & Paina näppäintä H. é Valitse ensin valikko Asennus ja sitten Man.viritys.

Järjestelmä: valitse Eurooppa (automaattinen etsintä*) tai Länsi-Eur. (BG), Itä-Eur. (DK), UK (I) tai Ranska (LL’).

• Valitse Suomessa Länsi-Eur. (BG).

Haku: paina näppäintä ¬. Haku käynnistyy. Kun kanava löytyy, haku pysähtyy ja kanavan nimi ilmestyy kuvaruutuun (jos nimi on saatavana). Siirry seuraavaan kohtaan. Jos tiedät halutun kanavan taajuuden, voit näppäillä sen suoraan näppäimillä

Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 10.

Ohjelmanro: näppäile haluamasi numero näppäimillä Ȭ tai 0 - 9.

Hienosäätö: jos kuva on huono, säädä sitä näppäimillä Ȭ.

Tallenna: paina näppäintä ¬. Kanavan tiedot on tallennettu. ! Toista vaiheet ‘ - !, jos haluat tallentaa muiden kanavien tiedot. Valikosta poistuminen: paina näppäintä d. & Paina näppäintä H ja valitse valikko Asennus:

Kieli: voit vaihtaa valikoissa käytettävän kielen.

Maa: voit valita maan, jos televisiota käytetään. Tätä asetusta käytetään kanavien haussa, kanavien automaattisessa lajittelussa ja teksti-TV:n kanssa. Jos haluamaasi maata ei ole luettelossa, valitse ”. . .”

Autom. viritys: hakee kaikki alueella saatavilla olevat kanavat. Jos TV- tai kaapeliyhtiö lähettää automaattisen lajittelusignaalin, televisio numeroi kanavat oikein. Jos näin ei tapahdu, aseta kanavat haluamaasi järjestykseen valikossa Lajittelu (katso s. 4). Jotkin TV- ja kaapeliyhtiöt lähettävät omat lajitteluparametrinsä (esim. alue ja kieli).Tällöin voit valita haluamasi vaihtoehdon näppäimillä

ja vahvistaa valinnan näppäimellä ¬.Voit lopettaa tai keskeyttää haun painamalla näppäintä H. Jos yhtään kanavaa ei löydy, katso luku ”Vihjeitä” sivulla 10. ( Poistu valikoista painamalla näppäintä

Radion käyttö (malleissa, joissa on radio) TV- tai radiotilan valitseminen Aseta televisio TV- tai radiotilaan painamalla kaukosäätimen näppäintä Â.Kun televisio on radiotilassa, kuvaruudussa näkyy radioaseman numero, nimi (jos saatavana), taajuus ja äänitila. Jos haluat nimetä radioaseman, siirry valikkoon Kanavan nimi (s. 4). Radioaseman valitseminen Valitse haluamasi FM-radioasema (1 - 40) näppäimillä 09 tai @ P #. Radioasemien luettelo Avaa radioasemien luettelo painamalla näppäintä ı.Vaihda asema näppäimillä îÏ ja poistu valikosta näppäimellä d. Radioasetusten käyttö Siirry radioasetusten valikkoon näppäimellä

Radioasemien hakeminen Jos käytit pikaviritystä, kaikki käytettävissä olevat FM-radioasemat on jo tallennettu muistiin.Voit käynnistää haun uudestaan valikossa Asennus: Autom. viritys (kaikki asemat etsitään) tai Man. viritys (asemat etsitään yksitellen).Valikoissa Lajittelu ja Kanavan nimi voit lajitella radioasemat tai nimetä ne. Näitä valikoita käytetään samalla tavalla kuin vastaavia TV-valikoita. PääMenuge• Kuva• Ääni• Toiminnot$ Asennus Man. Viritys

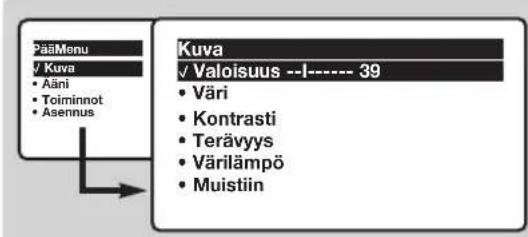

• Muistiin6 Kuva-asetukset Ääniasetukset & Paina ensin näppäintä H ja sitten näppäintä ¬.Kuvaruutuun ilmestyy valikko Kuva: é Valitse haluamasi asetus näppäimillä îÏ ja muuta sitä näppäimillä Ȭ. Huom! Kun säädät kuvaa, kuvaruudussa näkyy vain valitsemasi rivi. Kun painat näppäintä îÏ,valikko palaa kuvaruutuun. “ Kun olet määrittänyt tarvittavat asetukset, tallenna ne valitsemalla vaihtoehto Tallenna ja painamalla näppäintä ¬.Poistu toiminnosta painamalla näppäintä

Valoisuus: muuttaa kuvan kirkkautta.

Väri: muuttaa värin voimakkuutta.

Kontrasti: säätää vaaleiden ja tummien värien kontrastia.

Terävyys: muuttaa kuvan terävyyttä.

Värilämpö: säätää kuvan värilämpöä: Kylmä (siniseen vivahtava), Normaali (tasapainotettu) tai Lämmin (punaiseen vivahtava).

Muistiin: tallentaa kuvan asetukset Contrast+ ja NR, jotka ovat valikossa Toiminnot).

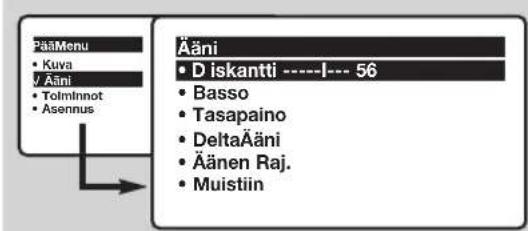

Paina näppäintä H,valitse Ääni (Ï) ja paina näppäintä ¬.Kuvaruutuun ilmestyy valikko Ääni: é Valitse haluamasi asetus näppäimillä îÏ ja muuta sitä näppäimillä Ȭ. “ Kun olet määrittänyt tarvittavat asetukset, tallenna ne valitsemalla vaihtoehto Tallenna ja painamalla näppäintä

‘ Poistu valikoista painamalla näppäintä

Diskantti: säätää korkeita äänitaajuuksia.

Basso: säätää matalia äänitaajuuksia.

Tasapaino: tasapainottaa oikean- ja vasemmanpuoleisen kaiuttimen äänen.

Deltaääni*: tasoittaa eri kanavien ja EXT- liitäntöjen väliset äänenvoimakkuuserot.Tätä asetusta voi käyttää kanavien 1 - 40 ja EXT- liitäntöjen kanssa.

Äänen raj.* (automaattinen äänenvoimakkuuden rajoitin): säätää automaattisesti äänenvoimakkuutta, etenkin kanavia vaihdettaessa ja mainosten aikana.

Muistiin: tallentaa ääniasetukset.

• Vain joissakin malleissa. Toiminnot-valikon käyttö & Paina näppäintä H, valitse Toiminnot (Ï) ja paina näppäintä ¬.Voit säätää seuraavia asetuksia:

Kuvakallistus (malleissa, joissa on suurikokoinen kuvaruutu) : suurikokoiset kuvaruudut ovat herkkiä maan magneettikentän muutoksille. Tällä asetuksella voit tasata magneettikentän vaikutusta kallistamalla kuvaa.

Contrast+: säätää kuvan kontrastia automaattisesti. Kuvan tummat alueet näkyvät mustina.

NR: vähentää kuvassa olevia häiriöitä (lumisadetta), jos kuva on huono. Huom! Kun haluat tallentaa asetukset Contrast+ ja NR,valitse Kuva-valikosta Muistiin. ( Poistu valikoista painamalla näppäintä

PääMenuge$ Kuva• Ääni• Toiminnot• Asennus Kuva

Valoisuus --I------ 39• Väri• Kontrasti• Terävyys• Värilämpö• MuistiinPääMenuge• Kuva$ Ääni• Toiminnot• Asennus Ääni

• Diskantti -----I--- 56• Basso• Tasapaino• DeltaÄäni• Äänen Raj.• Muistiin7 16:9-toiminto Vastaanotetut ohjelmat voidaan lähettää joko kuvakoossa 16:9 (laajakuva) tai 4:3 (perinteinen kuva). 4:3-kuvissa on joskus musta raita ylhäällä ja alhaalla (elokuvakoko). Tämän toiminnon avulla voit poistaa mustat raidat ja saat kuvan näkymään ruudussa optimaalisesti. Jos televisiossa on 4:3-kuvaruutu. Jos televisiossa on 16:9-kuvaruutu. Painamalla näppäintä p (tai Ȭ) voit valita eri toiminnot : Televisiovastaanotin on varustettu automaattisella vaihdolla, joka tunnistaa tiettyjen ohjelmien mukana lähetetyn ohjaussignaalin ja valitsee, vastaavan kuvakoon. 4:3 Kuva näkyy 4:3-koossa, sen molemmin puolin näkyy musta raita. Kuvan saa vähitellen suurenemaan käyttämällä näppäimiä îÏ. Zoom 14:9 Kuva suurenee 14:9-kokoon, kapea, musta raita näkyy yhä kuvan molemmin puolin. Näppäimiä îÏ käyttämällä saat kuvan alaosan nousemaan tai laskemaan.. Zoom 16:9 Kuva suurenee kokoon 16:9.Tätä toimintoa suositellaan ohjelmille, joiden ylä- ja alalaidassa näkyy musta raita (elokuvakoko). Käytä näppäimiä îÏ, jos haluat tekstitykset näkyviin. Tekstizoomaus Tämän toiminnon avulla saadaan 4:3-kokoiset kuvat näkymään kuvaruudun koko pinta-alalla ja myös tekstitykset jäävät näkyviin. Näppäimiä îÏ käyttämällä saat kuvan alaosan nousemaan tai laskemaan. Superwide Tämän toiminnon avulla saadaan 4:3-kokoiset kuvat näkymään kuvaruudun koko alalla suurentamalla kuvan laitoja. Käytä näppäimiä îÏ, jos haluat tekstitykset näkyviin. Laajakuva Tämän toiminnon avulla saadaan 16:9-kokoiset kuvat näkymään niiden oikeissa mittasuhteissa, koko kuvaruudun alalla. Painamalla näppäintä p (tai îÏ) voit valita eri toiminnot : 4:3 Kuva toistetaan 4:3-kuvakoossa. Laajenna 4:3 Kuvaa laajennetaan pystysuunnassa.Toimintoa käytetään poistamaan letterbox- kuvaa katsottaessa näkyvät mustat raidat. Supista 16:9 Kuva supistetaan pystysuunnassa 16:9-kuvakokoon.8 Teksti-TV Paina näppäintä Kuvaruutuun ilmestyy: Teksti-TV on joidenkin TV-yhtiöiden tarjoama tietojärjestelmä, jonka sisältämää tekstiä voidaan lukea kuin sanomalehteä. Sen avulla kuvaruutuun saadaan myös tekstitys huonokuuloisia katsojia ja vieraskielisiä ohjelmia varten (esimerkiksi kaapeli- ja satelliittikanavat).

Teksti-TV käyttöön tai pois käytöstä Teksti-TV:n sivun valitseminen Voit avata tai sulkea teksti-TV:n.Teksti-TV:n etusivulla näkyvät valittavissa olevat otsikot. Jokaisella otsikolla on kolminumeroinen sivunumero. Jos valitulla kanavalla ei ole teksti-TV:tä, kuvaruudussa näkyy sivunumero 100 ja kuvaruutu on pimeä (poistu teksti-TV:stä ja valitse toinen kanava). Valitse haluamasi sivunumero näppäimillä 0 - 9 tai @ P #, îÏ.Jos haluat esimerkiksi sivun 120, näppäile 1, 2 ja 0. Numero ilmestyy kuvaruudun vasempaan yläreunaan, sivulaskuri alkaa etsiä sivua ja sivu tulee näkyviin.Toista nämä vaiheet, jos haluat nähdä jonkin toisen sivun. Jos sivulaskuri jatkaa sivun etsimistä, sivua ei ole saatavana.Valitse jokin toinen sivunumero. Suora valinta aiheen mukaan Kuvaruudun alareunassa näkyy värillisiä alueita. Neljän värillisen näppäimen avulla saat näkyviin otsikot tai niitä vastaavat sivut. Etusivu Tällä näppäimellä pääset takaisin etusivulle (yleensä sivu 100). Tilapäinen poistuminen Voit poistua tilapäisesti teksti-TV-tilasta. Sivun suurentaminen Alasivujen selauksen pysäyttäminen Tällä näppäimellä voit asettaa näkymään vain sivun ylä- tai alaosan tai palauttaa sivun normaalikokoon. Joillakin sivuilla on alasivuja, joita selataan automaattisesti. Tällä näppäimellä voit pysäyttää alasivujen selauksen tai jatkaa sitä. Symboli _ näkyy vasemmassa yläreunassa. Piilotiedot Suosikkisivut Teksti-tv: n kahden sivun näyttö (saatavana joissakin malleissa) Tällä näppäimellä voit asettaa näkyviin tai pois näkyvistä piilotetut tiedot (esim. pelien ratkaisut). Teksti-TV:n kanavilla 1 - 40 voit tallentaa muistiin neljä suosikkisivua, jotka voit valita tallennuksen jälkeen värillisillä näppäimillä (punainen, vihreä, keltainen ja sininen näppäin). & Paina näppäintä H, jotta pääset suosikkisivuille. é Hae teksti-TV:n sivu, jonka haluat tallentaa. “ Pidä alhaalla kolme sekuntia haluamaasi värillistä näppäintä. Sivu tallennetaan muistiin. ‘ Toista nämä vaiheet muiden värillisten näppäinten kanssa. ( Kun käytät seuraavan kerran teksti-TV:tä, suosikkisivut näkyvät eri värisinä kuvaruudun alareunassa. Jos haluat nähdä otsikot tavalliseen tapaan, paina näppäintä

Jos haluat poistaa suosikkisivujen määritykset, pidä alhaalla näppäintä d viisi sekuntia. Voit näyttää kuvaruudulla kaksi teksti-tv:n sivua.Aktiivinen sivu näkyy näytön vasemmassa reunassa ja seuraava sivu oikeassa reunassa. Paina näppäintä

, jos haluat katsoa vain yhtä sivua, esim. sivuluetteloa.Aktiivinen sivu muuttuu oikeassa reunassa näytettäväksi sivuksi.Voit palata normaalitilaan painamalla näppäintä

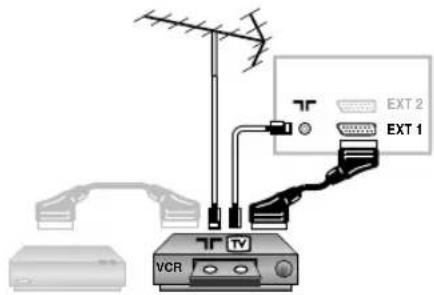

Oheislaitteiden liittäminen Mallista riippuen television takaosassa on joko EXT1-liitäntä tai sekä EXT1- että EXT2-liitäntä oheislaitteita varten. EXT1-liitännässä on tulo- ja lähtöliitäntä kuvanauhurin audiojohtoja varten ja tuloliitäntä RGB-signaaleja tuottavia laitteita varten. EXT2-liitännässä (jos se on saatavana) on tulo- ja lähtöliitäntä kuvanauhurin audiojohtoja varten ja tuloliitäntä S-VHS-signaaleja tuottavia laitteita varten. Käytä hyvälaatuista eurojohtoa. Jos kuvanauhurissasi ei ole euroliitäntää, ainoa mahdollinen liitäntä on antennijohdon kautta. Sinun täytyy virittää kuvanauhurisi testisignaali ohjelmanumerolle 0 (katso manuaaliviritys, s. 6).Valitse ohjelmanumero 0 toistaaksesi kuvanauhurista tulevan kuvan. Liitä dekooderi kuvanauhuriin Kytke dekooderi kuvanauhurin toiseen euroliitäntään.Voit nauhoittaa salattuja lähetyksiä. Kuvanauhuri Satelliittivastaanotin, dekooderi, CDV, pelit jne. Jos televisiossa on kaksi liitäntää oheislaitteita varten, käytä mieluiten EXT1-liitäntää RGB-signaaleja tuottavien laitteiden kanssa (esim. digitaalinen dekooderi, DVD-asema ja pelit) ja EXT2-liitäntää S-VHS-signaaleja tuottavien laitteiden kanssa (esim. S-VHS- ja Hi-8-kuvanauhuri ). Kun haluat kytkeä hifi-järjestelmän, käytä audioliitäntäkaapelia ja liitä television ”L” ja ”R” lähtöliitännät hifi-vahvistimen ”AUDIO IN” ”L” ja ”R” tuloliitäntöihin. Muut laitteet Vahvistin (vain tietyissä malleissa) Liitännät ovat television mallista riippuen joko sen etuosassa (voivat olla kannen alla) tai television oikeanpuoleisella sivulla. Tee ohessa kuvatut liitännät. Valitse näppäimellä n vaihtoehto AV / S-VHS. Jos oheislaite on monofoninen, kytke sen audiokaapeli liitäntään AUDIO L. Paina näppäintä e, jotta kuulet äänen television vasemmasta ja oikeasta kaiuttimesta. Kuulokkeet Kun televisioon on kytketty kuulokkeet, televisiosta ei kuulu ääntä.Voit säätää äänenvoimakkuutta näppäimillä

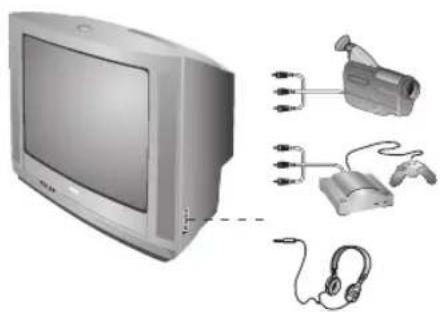

Kuulokkeen impedanssin pitää olla 32 - 600 ohmia. Etuosassa olevat liitännät (vain tietyissä malleissa)

Liitettyjen laitteiden valitseminen Valitse n-näppäimellä EXT1.Jos televisiossa on kaksi oheislaitteille tarkoitettua liitäntää: valitse mahdollisia oheislaitteita varten EXT2 / S-VHS2 (EXT2-liitäntään kytketään S-VHS-johto) sekä AV / S-VHS (mallin mukaan). Useimmat laitteet (dekooderi, kuvanauhuri) kytkeytyvät automaattisesti. EXT 1EXT 2 VCR

EXT 1EXT 2EXT 2EXT 1

R10 Vihjeitä Sanasto Huono kuva Lähellä olevat korkeat mäet tai rakennukset voivat aiheuttaa kaksoiskuvia, kaikuja tai varjoja.Yritä säätää kuvaa manuaalisesti, ks. Hienosäätö (s. 5) tai suuntaa ulkoantenni uudelleen.Voiko antennisi vastaanottaa lähetyksiä tällä taajuusalueella (UHF- tai VHF- taajuusalue)? Jos kuvan vastaanotto on huono (lumisadetta), on syytä käynnistää Toiminnot-menun säätö NR. asettamalla se tilaan Kytk. (s.6). Ei kuvaa Jos televisio ei kytkeydy toimintaan, paina kauko-ohjaimessa olevaa valmiustilapainiketta b kaksi kertaa. Oletko liittänyt antennijohdon oikein? Oletko valinnut oikean järjestelmän (s. 5)? Usein huono kuvan tai äänen laatu johtuu eurojohdon tai antenniliittimen huonosta kytkennästä (liitin saattaa osittain irrota, kun televisiota siirrellään tai käännellään).Tarkista kaikki liitännät. Oheislaitteet tuottavat mustavalkoista kuvaa Toistaessasi videokasettia tarkista, että se on nauhoitettu sillä standardilla, minkä kuvanauhurisi tunnistaa. Ei ääntä Jos joiltakin kanavilta puuttuu ääni, mutta ei kuva, syy on väärässä TV-järjestelmässä. Muuta Järjestelmä- asetusta (s. 5). Teksti-TV Eivätkö kaikki merkit näy oikein? Tarkista, että Maa-asetus on määritetty oikein (sivu 5). Kaukosäädin ei toimi Televisio ei tottele kaukosäädintä, television merkkivalo ei vilku kaukosäädintä käytettäessä.Vaihda paristot. Odotustila Jos televisio ei vastaanota signaaleja viiteentoista minuuttiin, valmiustila käynnistyy automaattisesti. Energian säästämiseksi televisio on rakennettu osista, jotka kuluttavat vain vähän energiaa (alle 3 W), kun televisio on valmiustilassa. Edelleen ongelmia? Jos televisio vioittuu, älä koskaan yritä korjata sitä itse, vaan ota yhteys jälleenmyyjään. Television puhdistus Puhdista television kuvaruutu ja kotelo puhtaalla, pehmeällä ja nukkaamattomalla kankaalla. Älä käytä puhdistukseen alkoholia tai liuottimia. RGB-signaalit: Kolme eroteltua videosignaalia (punainen, vihreä ja sininen), joilla ohjataan suoraan kuvaputken punaista, vihreää ja sinistä elektronitykkiä. Näitä signaaleja käyttämällä saavutetaan paras kuvan laatu. S-VHS-signaalit: Kaksi eroteltua videosignaalia Y/C, joita käytetään S-VHS- ja Hi-8- tallennusstandardeissa. Luminanssisignaali Y (mustavalkoinen) ja krominanssisignaali C (väri) tallennetaan nauhalle erikseen. Näin saavutetaan parempi kuvan laatu kuin tavanomaisella videotallennuksella (VHS ja 8 mm), joissa Y/C-signaalit sekoitetaan yhdeksi ainoaksi videosignaaliksi. NICAM-ääni: Menetelmä, joka mahdollistaa äänen lähettämisen digitaalisena. Järjestelmä: Televisio-ohjelmia ei lähetetä kaikissa maissa samalla tavalla. On olemassa erilaisia normeja: BG, DK, I tai LL’. Järjestelmä-asetusta (s. 5) käytetään eri normien valitsemiseen.Tätä ei pidä sekoittaa PAL-tai SECAM- värikoodaukseen. PAL-järjestelmää käytetään useimmissa Euroopan maissa. SECAM-järjestelmää käytetään Ranskassa,Venäjällä ja useimmissa Afrikan maissa. Yhdysvalloissa ja Japanissa käytetään NTSC-järjestelmää.Tuloliitännät EXT1 ja EXT2 voivat toistaa NTSC-värikoodauksella tehtyjä nauhoituksia. 16:9: Tarkoittaa ruudun leveyden ja korkeuden välistä suhdetta. Laajakuvatelevision suhde on 16/9, perinteisen vastaanottimen 4/3.1 Introducción Indice Le agradecemos la adquisición de este televisor. Este manual ha sido preparado para ayudarle a instalar y a hacer funcionar su televisor. Le aconsejamos que lo lea atentamente. Esperamos que nuestra tecnología le satisfaga plenamente. Objeto de esta declaración, cumple con la normativa siguiente :
