Produkttype	Profesjonell vannmykner
Merke	Miele
Modell	PG 8090
Mål (L x B x H)	230 x 400 x 572 mm
Saltbeholder kapasitet	10 kg
Saltforbruk per regenerering	0,5 kg
Vannforbruk per regenerering	55 L
Regenereringstid	30 minutter
Nominell strømningshastighet	15 L/min (midlertidig 20 L/min)
Minimum vanntrykk	200 kPa (2,0 bar)
Maksimalt vanntrykk	600 kPa (6,0 bar)
Tillatt vanntemperatur	4 °C til 65 °C
Vanntilkobling	R 3/4"
Harts patron	4 L ± 10 %
Anbefalt salttype	Salttabletter eller grove korn (8-15 mm)
Funksjonsprinsipp	Ionbytting med automatisk regenerering
Strømforsyning	Se typeskilt på kontakten
Forskriftsmessig bruk	Kun til vannmykning
Sikkerhet	Installasjon av fagperson obligatorisk; myknet vann ikke drikkevann
Vedlikehold	Rengjør med fuktig klut, uten vannstråle

Ofte stilte spørsmål - PG 8090 MIELE

Hvordan installere vannmykner PG 8090?

Installasjonen må utføres av en Miele-godkjent fagperson. Apparatet kobles mellom vannrør og den profesjonelle oppvaskmaskinen. Overhold minimumstrykk på 200 kPa og bruk tilkobling i henhold til DIN EN 1717.

Hvilken type salt skal brukes?

Bruk utelukkende regenereringssalt for vannmyknere, i tablettform eller grove korn på 8–15 mm. Bruk aldri koksalt, da tilsetningsstoffene kan tette apparatet.

Hvordan fylle saltbeholderen?

Fjern lokket, hell saltet gjennom beholdernes åpning (kapasitet 10 kg). Pass på at salt ikke kommer inn i røret til saltventilen. Lukk lokket skikkelig.

Hva er minimum vanntrykk som kreves?

Minimumstrykket er 200 kPa (2,0 bar) i kombinasjon med en oppvaskmaskin uten innebygd vannmykner, og 600 kPa (6,0 bar) med en innebygd vannmykner. Maksimalt statisk trykk er 600 kPa.

Kan vannmykneren kobles til varmt vann?

Ja, men vanntemperaturen må ikke overstige 50 °C. Tillatt temperaturområde er 4 °C til 65 °C.

Er myknet vann drikkbart?

Nei, vann behandlet av vannmykner PG 8090 er ikke drikkevann. Det er kun beregnet til forsyning av oppvaskmaskinen.

Hvordan stille inn regenereringsintervaller?

Regenereringsintervallene stilles inn via skiven på styreenheten under dekselet. Innstillingen må tilpasses vannhardhet og forbruk. Kontakt Miele kundeservice for første oppsett.

Hva gjør jeg hvis vannmykneren ikke fungerer som den skal?

Koble umiddelbart apparatet fra strømmen og kontakt Miele kundeservice eller en kvalifisert tekniker. Forsøk ikke å reparere selv.

Hvordan vedlikeholde vannmykneren?

Rengjør utsiden med en fuktig klut. Bruk aldri vannstråle eller høytrykksspyler. Kontroller regelmessig saltnivået og at harts patronen er ren.

Hva er målene på vannmykneren?

Målene er: høyde 572 mm, bredde 230 mm, dybde 400 mm.

BRUKSANVISNING PG 8090 MIELE

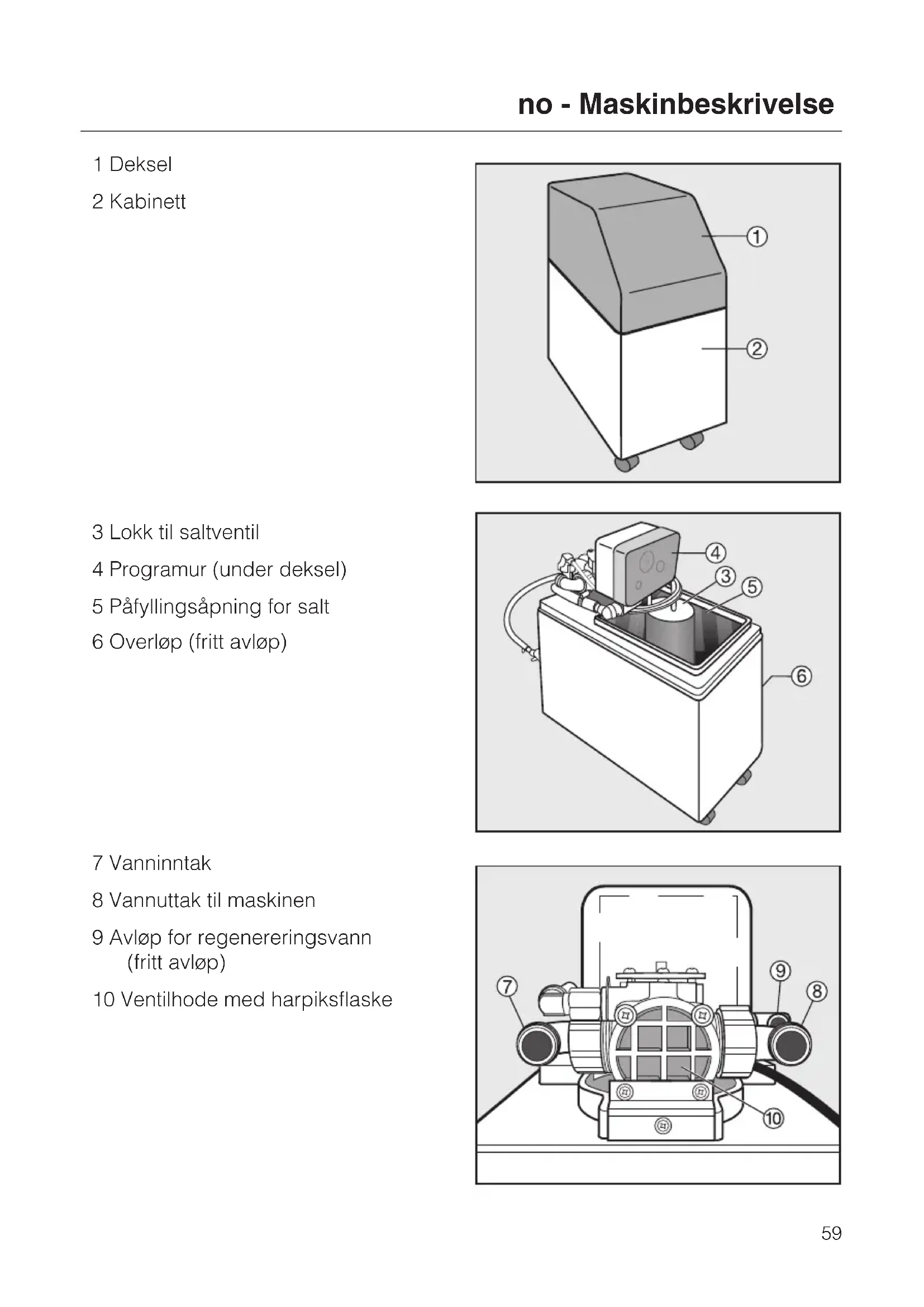

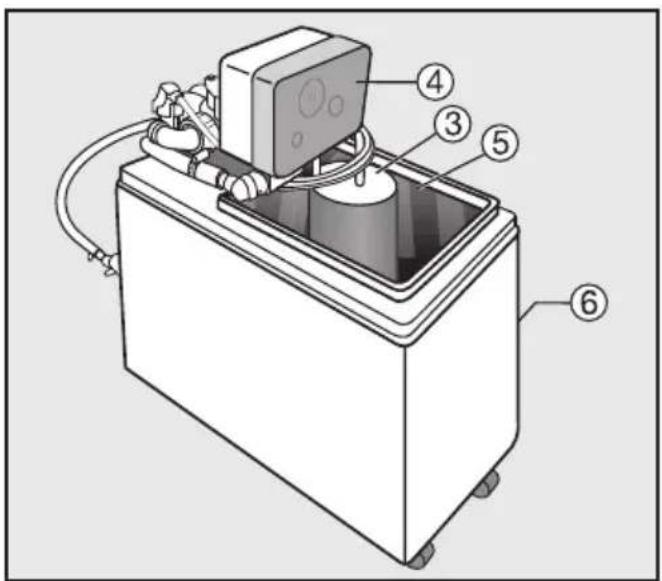

3 Lokk til saltyventil
4 Programur (under deksel)
5 Päfyllingsåpning for salt
6 Overlop (fritt avloP)

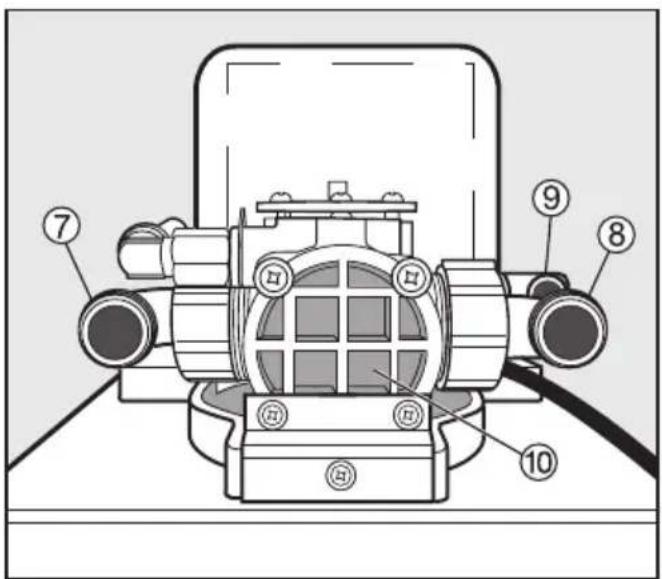

7 Vanninntak
8 Vannuttak til maskinen
9 Avlop for regeneringsvann (fritt avlop)
10 Ventilhode med harpiksflaske

Funksjonsbeskrivelse

Monoblokk-kalkfilteret PG 8090 monteres mellom drikkevannsledningen og industrioppvaskmakinen.

Monoblokk-kalkfilteret klargjør hardt inntaksvann, slick at industrioppvaskmaskinen kan vaske med avkalket vann.

Klargjoring av inntaksvannet skjer etter prinsippet om ionebytte. I harpiksflasken finner du avkalkingsharpiksen som:

• binder de hardhetsdannende ionene i vannet,
• og avgir blote saltioner til vannet.

Avkalkingsharpiksen ma regenereres\ när de bløte ionene er brukt opp.

Regeneringsintervallene ma avstemmes til vannforbruk og vannetshardhetsgrad. Innstillingen avregenereringsintervallene skjer i ukeinn-stillingen i styringsinnretningen. Regeneringen gjennomfores automatisk.

Minste flytetrykk

I kombinasjon med friskvannsmaskiner fungerer monoblokk-kalkfilteret ved minste flytetrykk på ca 200 kPa (2,0 bar).

I kombinasjon med tankmaskiner uten internet kalkfilter, er det och ndvendig med minste flytetrykk pa ca. 200 kPa (2,0 bar).

Selv ved full gjennomstrømming, mavanntrykke aldri synke under verdien 200kPa (2,0 bar).

Aktivt miljøvern

Kassering av transportemballasjen

Emballasjen beskytter monoblokk-kalkfilteret mot transportskader. Emballasjematerialene er valgt med sikte på miljovennliget og avfallsbehandling og kan derfor gjenvinnes.

Tilbakeføringen av emballasjen til materialkretsløpet sparer råstoff og reduserer avfallsmensgden. Forhandleren tar vanligvis emballasjen i retur.

Kassering av gamle apparater

Gamle elektriske og elektroniske apparater inneholder ofte verdifulle materia-ler. De inneholder imidlertid ogsa skadelige stoffer, som har vært nødvendige for apparatets funksjon og sikkerhet. I restavfallet eller ved feil behandling, kan disse stoffene ære helssekadelige og skade miljøet. Kast derfor aldri apparatet som restavfall.

Apparatet kan leveres gratis til forhandlere av samme typeprodukter ullen kommunal gjenbruksstasjon.

For mer informasjon, se www.miele.no

Sorg for at apparatet oppbevares barnesikkert til det kjores bort.

Dette monoblokk-kalkfilteret
PG 8090 oppfyller de pàbudte sikkerhetskrav. Hvis maskinen ikke brukes forskriftsmessig, kan det före til skade på personer og materiell.
LesBruksanvisingen nøye før du begyinner ábruke monoblokk-kalkfilteret. Den inneholder viktige opplysninger om oppstilling, sikkerhet, bruk og vedlikehold av apparatet. Du beskytter deg selv og unngår skade på apparatet.
Ta godt varé påBruksanvisingen og gi den videre til en eventuell senere eier!

Forskriftsmessig bruk

Monoblokk-kalkfilteret PG 8090 er kun tillatt for de anvendelsesområdene som er nevnt iBruksanvisningen. All annen bruk er ikke tillatt og kan medføre fare.
▶ Produsenten kan/DDke gjores ansvarlig for skader som skyldes at sikkerhetsreglene og advarslene/DDke blir fulgt.
Personale må fä opplæring. Persona som ikke er opplært, må ikke bruke monoblokk-kalkfilteret.

Personer, som på grunn av sin psychiske eller fysisiske tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er i stand til Å betjene apparatet på en sikker mæte, på违法犯罪e dette apparatet uten tilsyn eller veiledning fra en ansvarlig person.

Teknisk sikkerhet

Kontroller at monoblokk-kalkfilteret PG 8090 ikke har ytre synlige skader for det oppstilles. Et skadet apparat på ikke tas i bruk. Et skadet apparat kan��e farlig Å bruke!
Igangsetting av apparatet fär kun utføres av Mieles serviceavdeling eller annet autorisert personell.
Installasjons- og vedlikeholdsarbeider somt reparasjoner skal kun utfores av fagfolk autorisert av Miele. Ukyndig utførte installasjons- og vedikeholdsarbeider eller reparasjoner kan utsette brukeren for betydelig fare som produsenten ikke er ansvarlig for!
Defekte deler på bare skiftes ut med originale Miele-reservedeler. Bare for disse delene kan vi garantere at de sikkerhetskravene vi stiller tilvara maskiner, blir oppfylt.

Et skadet monoblokk-kalkfilter PG 8090 kan vare farlig a bruke. Skru straks av apparatet og kontakt Miele serviceavdeling, en autorisert Miele-forhandler eller tilsvarende autoriserte fagfolk.
Monoblokk-kalkfilteret PG 8090 fär kun tilkobles det elektriske anlegget via en stikkontaktsdel som er sertifisert iht. EN 60950-1 eller EN 61558.

Ved tilkobling av apparatet til drikke-vannsledningen, ma den vanntekniske sikkerheten iht. forskriften NS EN 1717 oppfylles. Den enkleste avsikringsmuligheten bestar av en sikkerhetskombinasjon HD, som ma installereres minst 250~mm over kanten pa monoblokkkalkfilteret. Avlopet ma sikres iht. NS EN 1717 (fritt avlop).

Riktig bruk

Ved varmtvannsdrift: Pass på at den høyest tillatte vanntemperaturen på 65^ ikke overskrides.
Vannet i apparatet må ikke drikkes!
Det pågressive vannslange aller høytrykksspyler til rengjöring av monoblokk-kalkfilteret PG 8090 aller området i umiddelbarærhet av apparatet, narr det er oppstilt med en elektrotilkoblet maskin.

Reparasjon av apparatet i garantitiden ma bare utfores av servicefolk autorisert av Miele, ellers gjelder ikke noe garantiansvar ved pafolgende skader.
Denne tilbehørsdelen违法犯罪.

Forskriftsmessig oppstilling

Apparatet mä ikke oppstilles i rom hvor det er fare for eksplosjon aller frost, sammen med en elektrotilkoblet maskin.
En forutsetning for at sikker bruk garanteres, er at installasjon og montering av dette apparatet på ikke-stasjonære oppstillingssteder (f.eks. skip) bare må utføres av fagfolk.

Barn i nærheten

Hold oye med barn som befinner seg i nærhen av maskinen. Barn ma aldri leke med maskinen aller betjene den. Det er blant annet fare for at de kan lase seginne.

Før igangsettings

Forhør deg om inntaksvannets hardhetsgrad.

Før对不起 igangsetting ma vannets hardhetsgrad vaere kjent, sik at Mieles serviceavdeling eller annet autorisert personell kan avstemme regenereringsintervallene med vannets hardhetsgrad.

Ved igangsetting gjennomfører Mielesserviceavdeling aller annet autorisertpersonell ffolgende tiltak:

• tilkobling av monoblokk-kalkfilteret via en sikkerhetskombinasjon til vanninntak og avlop,
• fyller harpiksflasken med vann,
• innstiller regeneringsintervallene,
• starter monoblokk-kalkfilteret.

Deninnebygde saltventilen begrenser vannmengden som renner inn og ut ved hjelp av en flottør. Saltventilen sørger for at det er tilstrekkelig saltoplo'sning til regenerering.

Bruk kun regenereringssalt for kalkfilter.

En god saltkvalitet er viktig. Bruk derforkun salttabletter aller mest mulig grovkornet regenereringssalt av typen JOZO". Bruk aldri steinsalt, fordi bestanddelene som/DDke Ioes opp i vann kan tilstoppe monoblokk-kalkfilteret.

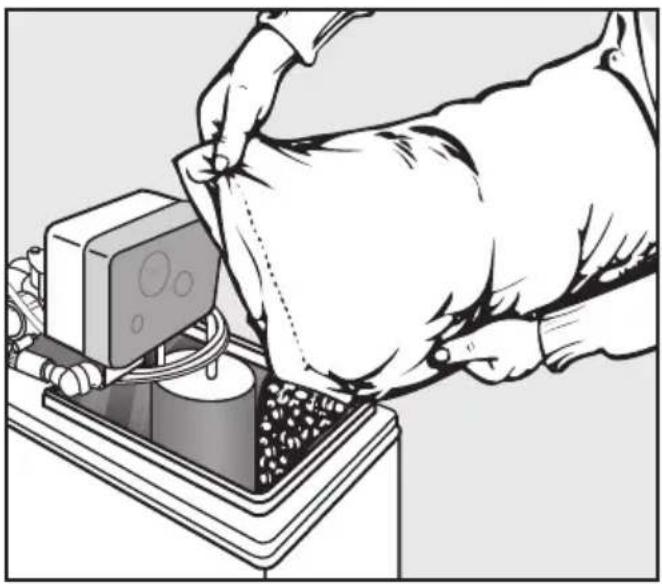

Fylle saltbeholderen

Ta av dekselet.

Fyll regenereringssalt (salttabletter el-ler JOZO) i pafyllingsapningen til saltbeholderen.

Volum: 10 kg

Ved forste pafylling: 10kg

Saltventilen er beskyttet av et dekSEL. Sorg alltid for at dette er godt lukket.

Lukk dekselet.

Sorg for at dekselet er lukket godt igjen, sik at fordampingen blir minst mulig.

Ved uregelmessigheter - ta Kontakt med Mieles serviceavdeling.

Yttermål:

Tilkobling hardt - blott vann:

Harpiksflaske: stykk 6 x 1 3 "

Harpiksinnhold: 4 | +/- 10 %

Effekt:

Minste flytetrykk:

Maks. statisk trykk:

Trykkdifferanse:

Temperatur: 4^ - 65^

Saltforbruk:

Vannforbruk:

Regenereringstid:

Kapasitet/diff.: +/- 10 %

Saltforråd: 10 kg

Tablettform:

Spenning:

Tilkoblingsverdi:

Sikring:

H 572 / B 230 / H 400 mm

R 3 / 4^
