Produkttype	Professionel vandblødgører
Mærke	Miele
Model	PG 8090
Mål (B x D x H)	230 x 400 x 572 mm
Saltbeholder kapacitet	10 kg
Salthold pr. regenerering	0,5 kg
Vandforbrug pr. regenerering	55 L
Regenereringstid	30 minutter
Nominel flow	15 L/min (midlertidigt 20 L/min)
Minimum vandtryk	200 kPa (2,0 bar)
Maksimum vandtryk	600 kPa (6,0 bar)
Tilladt vandtemperatur	4 °C til 65 °C
Vandtilslutning	R 3/4"
Harpikspatron	4 L ± 10 %
Anbefalet salttype	Saltholdetabletter eller groft salt (8-15 mm)
Driftsprincip	Ionbytter med automatisk regenerering
Strømforsyning	Se typeskilt på stikket
Formålsmæssig brug	Kun til blødgøring af vand
Sikkerhed	Installation af professionel påkrævet; blødgjort vand er ikke drikkevand
Vedligeholdelse	Rengør med fugtig klud, uden vandstråle

Ofte stillede spørgsmål - PG 8090 MIELE

Hvordan installerer jeg vandblødgøreren PG 8090?

Installationen skal udføres af en autoriseret Miele-fagmand. Apparatet tilsluttes mellem vandrøret og den professionelle opvaskemaskine. Overhold minimumstrykket på 200 kPa og brug en tilslutning, der overholder DIN EN 1717.

Hvilken type salt skal jeg bruge?

Brug kun regenereringssalt til vandblødgørere, i tabletform eller groft salt på 8-15 mm. Brug aldrig køkkensalt, da dets tilsætningsstoffer kan tilstoppe apparatet.

Hvordan fylder jeg saltbeholderen?

Fjern låget, hæld saltet i gennem beholders åbning (kapacitet 10 kg). Sørg for, at saltet ikke kommer ind i saltmagnetventilens rør. Luk låget korrekt.

Hvad er det nødvendige minimum vandtryk?

Minimumstrykket er 200 kPa (2,0 bar) i kombination med en opvaskemaskine uden intern blødgører, og 600 kPa (6,0 bar) med en indbygget blødgører. Maksimalt statisk tryk er 600 kPa.

Kan vandblødgøreren tilsluttes varmt vand?

Ja, men vandtemperaturen må ikke overstige 50 °C. Det tilladte temperaturområde er 4 °C til 65 °C.

Er det blødgjorte vand drikkevand?

Nej, vand behandlet af vandblødgøreren PG 8090 er ikke drikkevand. Det er kun beregnet til at forsyne opvaskemaskinen.

Hvordan indstiller jeg regenereringsintervallerne?

Regenereringsintervallerne indstilles via kontrolenhedens skive under låget. Indstillingen skal tilpasses vandets hårdhed og forbruget. Kontakt Mieles kundeservice for en første konfiguration.

Hvad gør jeg, hvis vandblødgøreren ikke fungerer korrekt?

Afbryd straks apparatet og kontakt Mieles kundeservice eller en kvalificeret tekniker. Forsøg ikke at reparere det selv.

Hvordan vedligeholder jeg vandblødgøreren?

Rengør ydersiden med en fugtig klud. Brug aldrig vandstråle eller højtryksrenser. Kontroller jævnligt saltniveauet og renheden af harpikspatronen.

Hvad er målene på vandblødgøreren?

Målene er: højde 572 mm, bredde 230 mm, dybde 400 mm.

BRUGSANVISNING PG 8090 MIELE

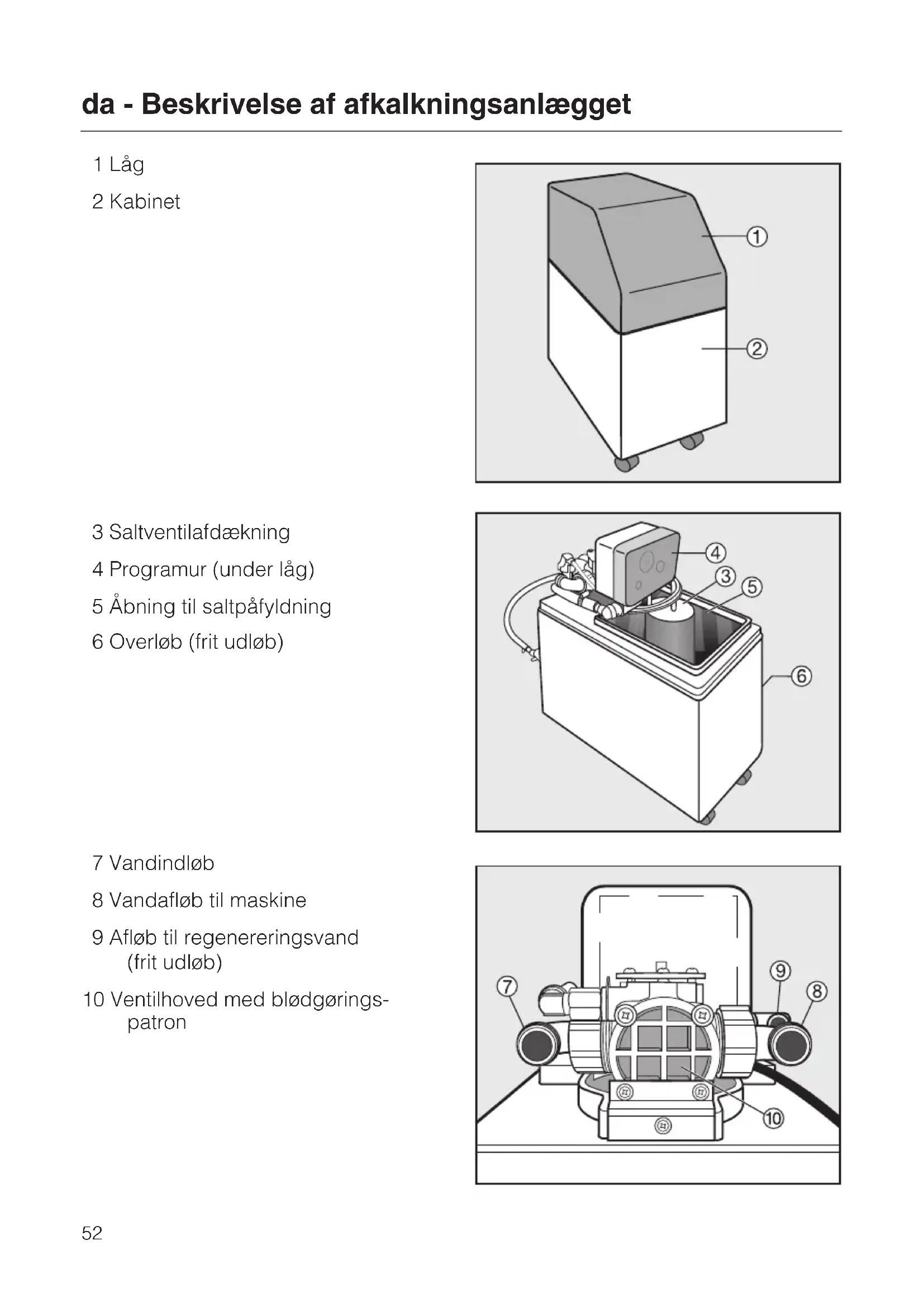

da - Beskrivelse af afkalkningsanlægget

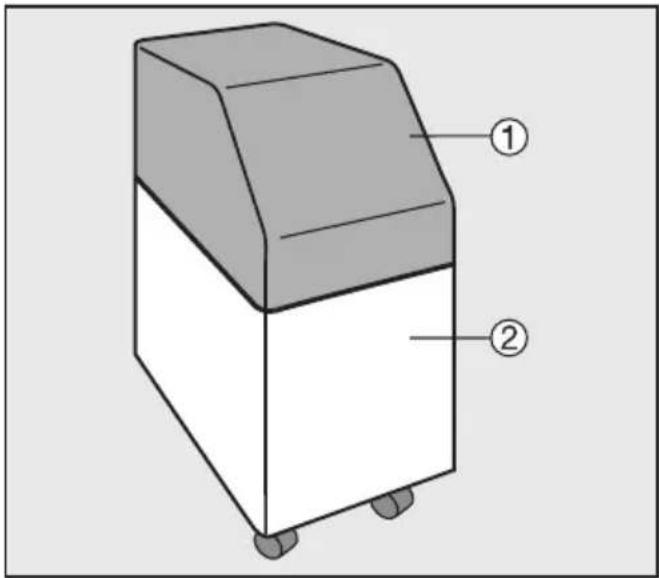

1 Låg
2 Kabinet

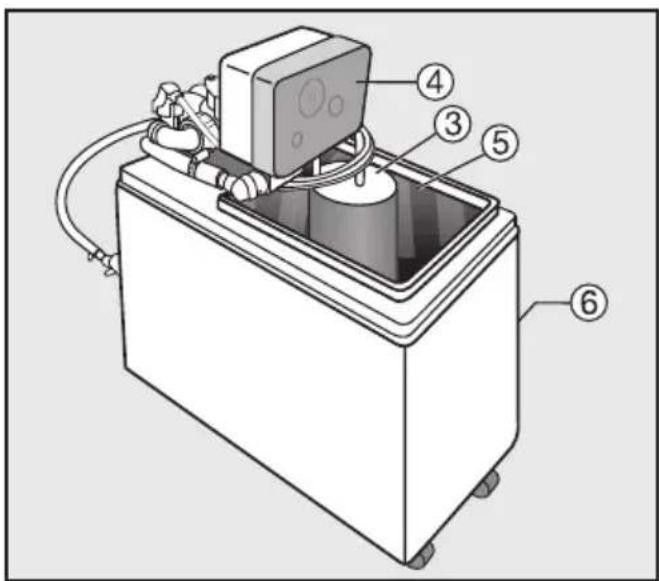

3 Saltventilafdækning
4 Programur (underlag)
5 Abning til saltpafyldning
6 Overləb (frit udIəb)

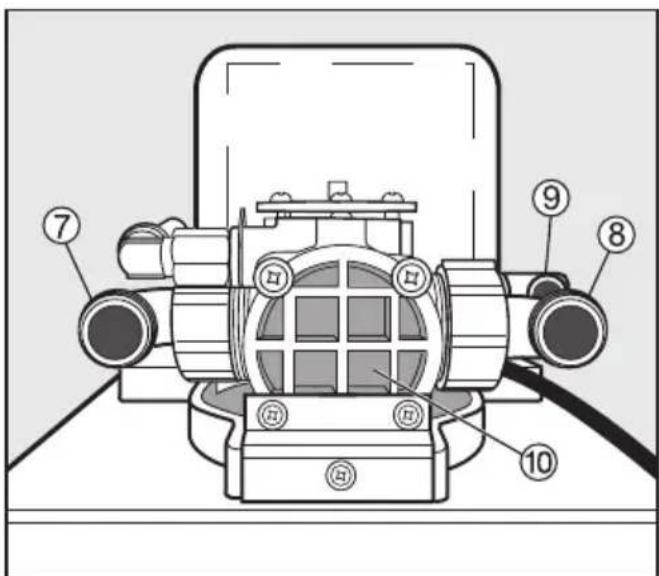

7 Vandindləb
8 Vandaflob til maskine
9 Aflb til regenereringsvand (frit udlb)

10 Ventilhoved med blodgøringspatron

Funktionsbeskrivelse

Afkalkningsanlag PG 8090 installeres mellem vandinstallationen og industriopvaskemaskinen. Med afkalkningsanlagget kan HARDt ledningsvand afkakes forbrug i industriopvaskemaskine.

Afkalkningen af ledningsvandet sker after ionbytter-princippet. I blodgöringspatronen er der afkalkningssharpks, som:

• binder de ioner i vendet, der gør vandet hårdt,
• tilfører vendet saltioner, der/DD gR vandet hARDt.

Afkalkningssharpksen skal regenereres,\ nár de ioner, der/DDke gør vandet hards, er brugt op.

Regeneringsintervallerne afpasses after vandforbruget og vendetsHardhed. Regeneringsintervallerne indstilles pa ugeskiven pa styreenheden. Regeneringen sker automatisk.

Min. flydetryk

I combination med friskvandsmaskiner Eden internt afkalkningsanlæg fungerer afkalkningsanlægget ved et minimumsflydetryk på ca. 200 kPa (2,0 bar).

Også ved anvendelse i forbindelse med tankmaskiner.uden internt afkalkningsanlæg skal der vare et minimumsflydetryk på ca. 200 kPa (2,0 bar).

Sylv ved fuld gennemstrømning ma vandtrykke itke synke til under 200kPa (2,0 bar).

Bortskaffelse af emballage

Emballagen beskytter afkalkningsanlaegget mod transportskader. Emballagematerialerne er valgt ud fra miljo- og affaldsmaesige hensyn og kan saledes genbruges.

Genbrug af emballagematerialerne sparer rastoffer og mindsker affalds-problemerne. Emballagen bør derfor afleveres pa nærmeste genbrugsstation/opsamlingssted.

Bortskaffelse af et gammadt produkt

Gamle elektriske og elektroniskeprodukter indeholder stadig værdifuldematerialer. De indeholder imidlertidogså skadelige stoffer, som er nødvendige for deres Funktion og sikkerhed. Hvisppe bortskaffes sammen medhusholdningsaffaldet eller behandlesforkert, kan det skade den menseskelige sundhed og miljøet. Bortskaf derfor化进程 det gamle produit med husholdningsaffaldet.

Aflever i stedet for det gamle produit på基本原则 opsamlingssted aller den lokale genbrugsstation, sä delene kan blive genanvendt.

Sorg for, at det gamle produit opbevares utilgengeligt for born, indtil det bortskaffes.

Afkalkningsanlag PG 8090 overholder de foreskrevne sikkerhedsbestemmelse. Uhensigtsmæssig brug kan dog medfrole skader på bade personer og ting.

Læs venligst brugsanvisingen
grundigt, inden afkalkningsanlægget
tages i brug. Den indeholder vigtige
anvisninger om opstilling, sikkerhed,
brug og vedligeholdelse. Derved beskyttes brugeren, og skader på afkalkningsanlægget undgås.
Gem venligst brugsanvisingen, og
giv den videre til en eventuel senere
ejer!

Retningslinjer vedrørende brugen

Afkalkningsanlag PG 8090 mä kun anvendes til det i brugsanvisningen nævnte formål, nemlig afkalkning af vand. Al,anden anvendelse kan mulig vis+vare farlig og sker på egen risiko.
Producenten kan/DDke gres ansvarlig for skader, der er opstaet pa grund af forkert brug ellertjing.
Personalet, der betjener afkalkningsanlageget, skal instrueres i brugen og skoles regelmaessigt. Lad aldrig ukyn-digt personale betjene afkalkningsanlageget.

Personer, som på grund af be-grænsninger i fysisk eller psyisk formåen eller på grund af manglende erfaring eller uvidenhed ikke er i stand til at betjene afkalkningsanlageget sikkert, på ikke anvende det.uden opsyn uller vejledning fra en ansvarlig person.

Teknisk sikkerhed

Kontroller afkalkningsanlage PG 8090 for synlige skader, inden det installeres. Tag aldrig et beskadiget anlage i brug, da det kan betyde fare for sikkerheden!
Afkalkningsanlaeg PG 8090 mA kun opstartes af Miele Teknisk Service erlen uddannet fagmand.
Installation, vedligeholdelse og reparation bør kun udfores af Miele Teknisk Service. Installation, vedligeholdelse og reparation foretaget af ukyndige kan medfere betydelig risiko for brugeren og er ikke omfattet af Mieles reklamationsordning
Defekte dele på kun udskiftes med originale Miele-reservedele. Kun hvis dette overholds, kan vi garantere, at sikkerhedskravene er opfyldt.
Det kan vaere farligt at anvende et defekt afkalkningsanlag. Sluk straks anlagget, ogkontakt Miele Teknisk Service.

Eltilslutning af afkalkningsanlaeg PG 8090 ma kun foretages via en stiknetdel, der er certificeret i henhold til norm EN 60950-1 eller EN 61558.
Ved tilslutning af afkalkningsanlagget til vandledningsnettet skal kravet iht. DIN EN 1717 overholds for at opfylde den vandtekniske sikkerhed. Der skal som minimum vaere en sikrings-kombination HD, som installeres min. 250~mm over afkalkningsanlaggets overkant. Aflbet skal sikres iht. DIN EN 1717 (frit udlob).

Den daglige brug

Ved brug af varmt vand må maksmaltemperaturen 65^ /DDKE overskrides!
Vandet i afkalkningsanlaegget er absolut ikke drikkevand!
I forbindelse med eludstyr må af-kalkningsanlægget og området lige omkring det ikke rengøres ved spuling, f.eks. med vandslange eller højtryksren-ser.
Reparation inden reklamationsfri-stens udlob bør kun foretages af Miele Teknisk Service, da eventuelle afterfol-gende skader ellers ikke er omfattet af Mieles reklamationsordning.
Dette tilbehør mA kun tilsluttes til maskiner, der er godkendt af Miele.

Retningslinjer for opstilling

I forbindelse med eludstyr mA af-kalkningsanlaegget ikke opstilles i områder, hvor der er fare for eksplosion.
Indbygning og montering af dette afkalkningsanlagp a et ikke-stationert opstillingssted (f.eks.skib) makuun udfores af fagfolk og kun under iagtagelse af sikkerhedsforskrifterne for brugen af dette anlag.

Børn iærheden

Hold altid oje med børn, der opholder sig i nærheden af afkalkningsansanlaegget. Lad dem aldrig lege med anlaegget.
Børn på kun bruge afkalkningsanlaegget Eden opsyn, hvis de er informeret om dets Funktioner, sä de kan betjene det korrekt, og hvis de forstår de farer, der kan opsta ved forkert betjening.

Inden afkalkningsanlægget tages i brug

Undersog ledningsvandets hardsgrad.

Vandhårdheden skal undersøges inden første ibrugtagning, sö Miele Teknisk Service kan tilpasse regenereringsintervallerne til vendets hårdhed.

Noter venligst vandhardseden her:

Hardhedsgrad:

En VVS-fagmand tilslutter Aqua-Soft-Systemet til vandledningen, fylder blodgøringspatronerne med vand og starter systemet op. Den indbyggede saltventil begrænser ved hjælp af en svømmer maengden af vand, der løber til og fra, og sørger for, at der er tilstrækkelig saltopløsning til regenereringen.

Anvend kun filtersalt til afkalkningsanlaeg.

God saltkvalitet er vigtig. Anvend derfor kun salttabs aller grovkornet salt (filtersalt) med kornstørrelse 8-15 mm.

Anvend aldrig kogsalt, da dets indhold af ikke-vandoploselige tilsetningsstoffer kan tilstoppe afkalkningsanlagget.

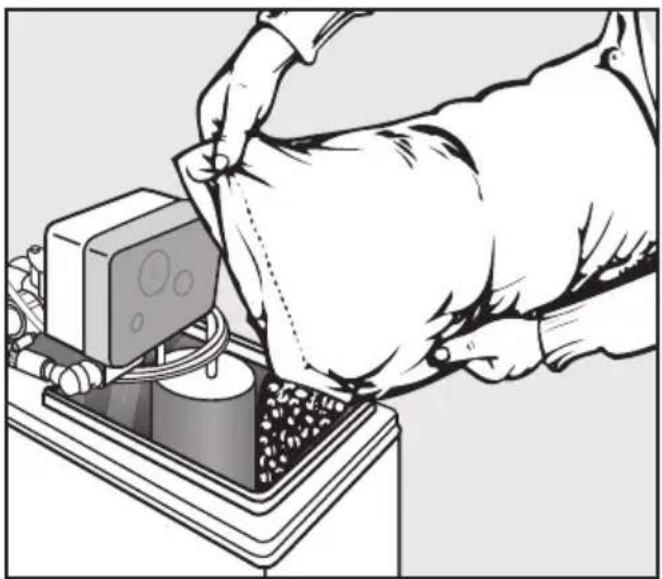

Saltbeholder fyldes

Tag laget af.

Fyld filtersalt aller salttabs i saltbeholderen via abningen til pafyldning af salt.

Kapacitet: 10 kg

Første pafyldning: 10 kg

Filtersaltet må ikkekommen ind i saltventilens rør.

Saltventilen er beskyttet af en affdækning. Sorg for, at donne er lukket.

Sæt laget paigen

Sorg for, at laget slutter helt tæt, sá fordampningen bliver sá minimal som mulligt.

Afkalkningsanlaegget er nu klartilbrug og leverer afkalket vand.

Kontakt venligst Miele Teknisk Service, hvis der opstår uregelmaessigheder.

Udvendige mål:

H 572 / B 230 / D 400 mm

Tilslutining hårdt/blødtd vand: R 3/4"

Bldggringspatroner: 6 × 13

Harpiksindhold: 41 + / - 10%

Tilslutningsværdi: Se typeskiltet på stiknetdelen

Sikring: Se typeskiltet på stiknetdelen

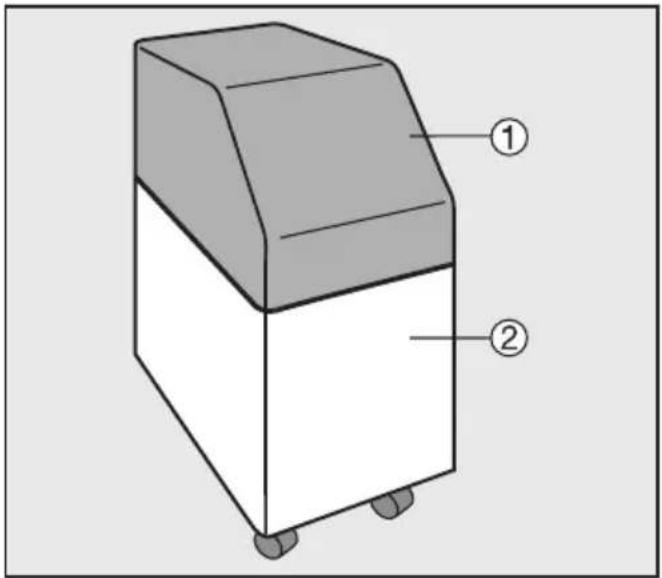

1 Deksel
2 Kabinett

Regeneringssalt mä ikke kommt inn i røret til saltventilen.

Monoblokk-kalkfilteret er nä klartil drift og leverer avkalket vann.
