Producttype	Professionele waterontharder
Merk	Miele
Model	PG 8090
Afmetingen (B x D x H)	230 x 400 x 572 mm
Capaciteit zoutreservoir	10 kg
Zoutverbruik per regeneratie	0,5 kg
Waterverbruik per regeneratie	55 L
Regeneratieduur	30 minuten
Nominaal debiet	15 L/min (tijdelijk 20 L/min)
Minimale waterdruk	200 kPa (2,0 bar)
Maximale waterdruk	600 kPa (6,0 bar)
Toegestane watertemperatuur	4 °C tot 65 °C
Wateraansluiting	R 3/4"
Harsfilter	4 L ± 10 %
Aanbevolen zouttype	Zouttabletten of grofkorrelig zout (8-15 mm)
Werkingsprincipe	Ionenwisseling met automatische regeneratie
Voeding	Zie typeplaatje van de stekker
Correct gebruik	Alleen water ontharden
Veiligheid	Installatie door professional verplicht; onthard water niet drinkbaar
Onderhoud	Reinigen met vochtige doek, geen waterstraal

Veelgestelde vragen - PG 8090 MIELE

Hoe installeer ik de waterontharder PG 8090?

De installatie moet worden uitgevoerd door een door Miele erkende professional. Het apparaat wordt aangesloten tussen de waterleiding en de professionele vaatwasser. Houd een minimale druk van 200 kPa aan en gebruik een aansluiting conform norm DIN EN 1717.

Welk type zout gebruiken?

Gebruik uitsluitend regeneratiezout voor waterontharders, in tabletten of grove korrels van 8 tot 15 mm. Gebruik nooit keukenzout, omdat de toevoegingen het apparaat kunnen verstoppen.

Hoe het zoutreservoir vullen?

Verwijder het deksel, giet het zout in de opening van het reservoir (capaciteit 10 kg). Zorg dat er geen zout in de leiding van de zoutelektroklep komt. Sluit het deksel correct.

Wat is de vereiste minimale waterdruk?

De minimale druk is 200 kPa (2,0 bar) in combinatie met een vaatwasser zonder interne ontharder, en 600 kPa (6,0 bar) met een geïntegreerde ontharder. De maximale statische druk is 600 kPa.

Kan de ontharder op warm water worden aangesloten?

Ja, maar de watertemperatuur mag niet hoger zijn dan 50 °C. Het toegestane temperatuurbereik is 4 °C tot 65 °C.

Is het ontharde water drinkbaar?

Nee, het door de ontharder PG 8090 behandelde water is niet drinkbaar. Het is uitsluitend bestemd voor de toevoer naar de vaatwasser.

Hoe de regeneratie-intervallen instellen?

De regeneratie-intervallen worden ingesteld via de schijf van het bedieningsapparaat, onder de kap. De instelling moet worden aangepast aan de waterhardheid en het verbruik. Neem contact op met Miele klantenservice voor een eerste configuratie.

Wat te doen als de ontharder niet goed werkt?

Haal onmiddellijk de stekker uit het stopcontact en neem contact op met Miele klantenservice of een gekwalificeerde technicus. Probeer niet zelf te repareren.

Hoe de ontharder onderhouden?

Reinig de buitenkant met een vochtige doek. Gebruik nooit een waterstraal of hogedrukreiniger. Controleer regelmatig het zoutniveau en de reinheid van het harsfilter.

Wat zijn de afmetingen van de ontharder?

De afmetingen zijn: hoogte 572 mm, breedte 230 mm, diepte 400 mm.

GEBRUIKSAANWIJZING PG 8090 MIELE

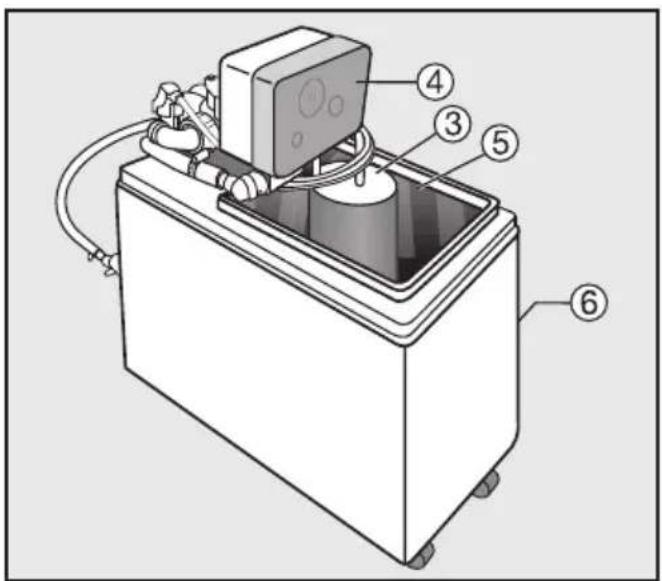

3 Afdekking zoutventiel
4 Programmaklok (onder deksel)
5 Vulopening zout
6 Overloop (vrijie afvoer)

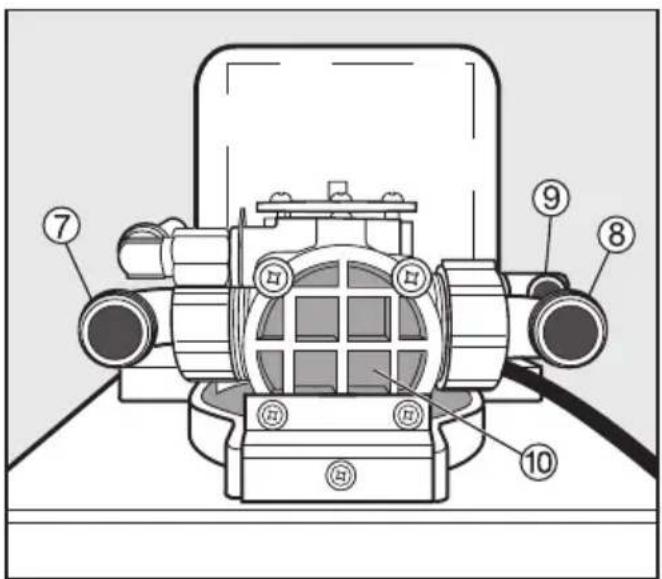

7 Watertoevoer
8 Waterafvoeraar de machine
9 Afvoer regenererateerwater (vrije afvoer)

10 Ventielkop met harsfles

Principe

De mono-ontharder worden tussen de drinkwaterleiding en de bedrijfsaf-wasautomaat geinstalleerd. Met de mono-ontharder=kunt u hard leidingwa-ter behandelen, zodat voor de afwasautomaat alkijd onthard water beschikbaar is.

De regeneratie van het leidingwater gebeurt volgens het principe van de ionenwisseling. In een harsfles bevindt zich het regenererzout dat:

• de hardheidsionen van het waterbindt.
• de zoutionen aufgeeft die het water ontharden.

Het zout moet worden geregenereerd als de onthardende ionen verbruikt zich.

De regeneratie-intervallen moeten worden afgestemd op het waterverbruik en de waterhardheid. De regeneratie-intervallen worden ingesteld met de disc (waterhardheidsschijf) van de regeleenheid. De regeneratie worden automatisch uitgevoerd.

Minimale waterdruk

Gecombineerd met verswatersystemen zonder interne ontharder werkt de mono-ontharder PG 8090 met een minimale waterdruk van ca. 200kPa (2,0 bar).

Gecombineerd met tanksystemen zonder interne ontharder werkt de mono-ontharder PG 8090 met een minimale waterdruk van ca. 200kPa (2,0 bar).

De waterdruk mag ook bij maximale doorstroming nooit onder 200kPa (2,0 bar) zicken.

Het verpakkingsmaterialiaal

De verpakking beschermt het apparaat gegen transportschade. Het verpakkingsmaterial is uitgekozen met het oog op een zo gelding möglichke belasting van het milieu en de mogelijkheden voor recycling.

Hergebruik van het verpakkingsmateriaal remt de afvalproductie en het gebruik van grondstoffen. Vaak neemt de leverancier de verpakking terug. Als u de verpakking zich wegdoet, informeer dan bij de reinigingsdienst van uw gemeente waar u die kunt afgeven.

Het afdanken van het apparatus

Oude elektrische en elektronische apparaten bevatten meestal nog waardevolle materialen. Ze bevatten darüber ook schadelijke stoffen die nodig+zijn geweest om de apparaten goed en veilig te latent functioneren. Wanner u uw oude apparaat bij het gewone afval doet of er op een andere manier nicht goed mee omgaat, kuren deze stoffenschadelijk zich voor de gezondheid en het milieu.

Verwijder uw oude apparaat dan ook nooit samen met het gewone afval, maar lever het in bij een gemeentelijk inzameldepot voor elektrische en elektronische apparatuur. Vraag uw handeelaar indien nodig om inlichtingen.

Het afgedankte apparaat moet tot die hijd buiten het bereik van kinderen worden opgeslagen.

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften. Bij ondeskundig gebruikECHTER kUnen personen letsel oplopen en kan er materiele schade ontstaan.

Lees de gebruiksaanwijzing waarom aandachtig door voordat u het apparaat voor het eerst gebruikt. Dat is veiliger voor uzelf en u voorkomt schade aan het apparaat. In de gebruiksaanwijzing vindt u belangrijke instructies met betrekking totplaatsing, veriligheid, gebruik en onderhoud.

Bewaar de gebruiksaanwijzing en geef deze door aan een eventuele volgende eigenaar!

Verantwoord gebruik

De mono-ontharder PG 8090 is uitsluitend bestemd voor de in de gebruiksaanwijzing genoemde toepassing "Waterontharding". Elk ander gebruik is Niet toegestaan en möglichkegevaarlijk.
De fabrikant kan nicht aansprakelijk worden gesteld voor schade die het gevolg is van ondeskundig gebruik.
Personael dat het apparaat bedient, moet regelmatig worden geinstrueerd. Laat het apparaat Niet bedieren door personael dat Niet is geinstrueerd.
Dit apparaat mag alleen worden gebruikt door personen die in staat+zijn het apparaat veilig te bedieren en die volledig op de hoogte+zijn van de inhoud van de gebruiksaanwijzing!

Controller het apparaat voor deplaatsing op zichtbare externe schade. Neem een beschadigd apparaat nooit in gebruik. Een beschadigd apparaat kan uw veiligheid in gevaar brengen.
De mono-ontharder PG 8090 mag alleen door Miele, een geautorieerde Miele-vakhandelaar of door een erkend vakman in gebruik worden genomen.
Laat installmentie-, onderhouds- en reparatiewerkzaamheden uitsluitend door vakmensen uitvoeren die door de fabrikant zijn geauthoriseerd. Ondeskundig uitgevoerde werkzaamheden leveren große risico's op voor de bebruiker. De fabrikant kan hiervoorniet aansprakelijk worden gesteld.
Defecte onderdelen mogen alleendoor originele Miele-onderdelen worden verrangen. Alleen van die onderdelen kan Miele garanderen dat zich aan deveiligheidseisen voldoen.
Een beschadigd apparaat kan uwveiligheid in gevaar brengen. Stel hetapparaat meteen buiten werkung enneem contact op met Miele.
De mono-onthardern mag alleen elektrisch worden aangesloten via een stekkerverbinding die voldoet aan EN 60950-1 of EN 61558.

Het apparaat moet volgens de geldende voorschriften op de waterleiding worden aangesloten. Om aan de voorschriften te voldoen, moet aan de eisen van EN 1717 worden voldaan. Als minimale beveiliging moet een terugstroombeveiliging worden geinstalleerd. De bovenkant van de beveiligingscombinatie moet minstens 250~mm boven het hoogste niveau van de mono-ontharder worden aangebracht. De afvoer moet volgens de waarvoor geldende voorschriften van EN 1717 worden beveiligd (vrije afvoer).

Veilig gebruik

Bij aansluiting op een warmwaterleiding mag de maximale temperatuur Niet hoger zichn dan 65^
Het water in het apparatus is geen drinkwater!
Als de mono-ontharder is aangeslo- ten op een elektrisch apparaat mogen het systeem en de directe omgeving Niet worden schoongespoten met bijvoorbeeld een waterslang of een hoge- drukreiniger.

Als dit apparaat binnen de garantie-periode defect raakt, mag het alleendoor Miele worden gerepareerd, anders vervalt de garantie.
Dit systeem mag alleen op bepaalde Miele-apparaten worden aangeslo-ten.

Correcte plaatsing

Aangesloten op een elektrisch apparaat mag de mono-ontharder nicht worden opgesteld in een explosiegevaarlijke ruimte.
Dit apparaat mag uitsluitend dooreen vakman op een Niet-stationaire locatie (bijvoorbeeld een boot of camper)worden ingebouwd en aangesloten. Hierbij moet aan alle voorwaarden vooreen veilig gebruik worden voldaan.

Kinderen

Houd kinderen in de gaten wanneer\ deze zich in de buurt van het apparaat\ bevinden. Laat kinderen nooit met het\ apparaat spelen.
Kinderen mogen het apparaat alleen zonder toezicht gebruiken als ze weten hoe ze het apparaat veilig moeten bedieren. De kinderen要去en zich bewust�n van de gevaren van een fou-tieve bediening.

Vóör gebruik

Bepaal de waterhardheid van het leidingwater in uw regio.

Dit is nodig zodate de technicus van Miele het regeneratie-interval op de waterhardheid kan afstemmen.

■ Noteer hier de waterhardheid.

Waterhardheid:

Miele sluit de mono-ontharder via een beveiligingscombinatie op de waterleidingen aan, vult de harsfles met water en neemt het system in gebruik. Het ingebouwde zoutventiel begrenst via een vlotter de in- en uitstromende waterhoeveelheid. Het zoutventiel zorgt ervoor dat voor het regenereren voldoen- de pekel beschikbaar is.

Gebruik alleen regenererzout voor waterontharders.

Een goede zoutkwaliteit is belangrijk. Gebruik waarom alleen zouttabletten of grofkorrelig zout (regenererzout) met een korrelgroote van 8 - 15 m m.

Gebruik nooit steenzout en dergelijkke,)\ omdat de.daarin aanwezigie,niet in wa-ter oplosbare bestanddelen het sys-tem+kunnenverstoppen

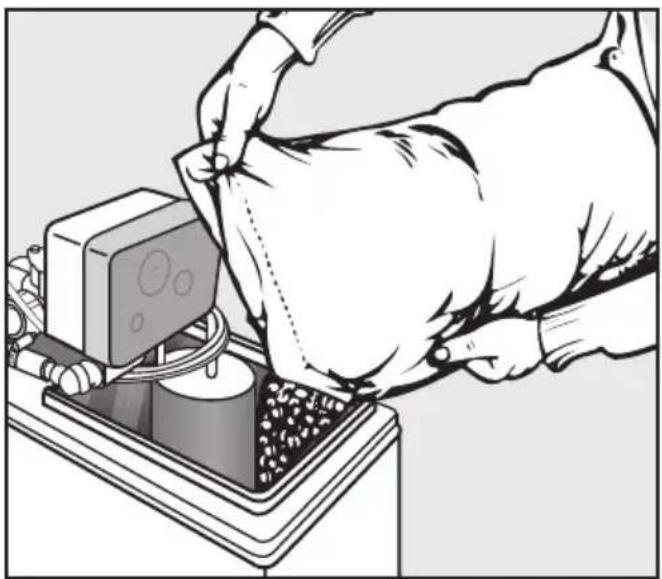

Zoutreservoir vullen

Verwijder het deksel.

Vul het zoutreservoir via de vulopening met regenererzout of zouttabletten.

Inhoud: 10 kg

Eerste vulling: 10kg

Het zout mag nicht in de buis van het zoutventielkommen.

Een afdekking beschermt het zout-ventiel. De afdekking要去 gesloten zich.

Sluit het deksel.

Zorg dat het deksel algijd goed sluit. U voorkomt zo onnodige verdamping.

Het apparaat is nu klaar voor gebruik en levert onthard water.

Neem bij storingen contact op met Miele.

Afmetingen:

H 572 / B 230 / D 400 mm

Aansluiting hard - zacht water:

R 3/4"

Harsfles: 6 × 13

Flesinhoud: 4 l +/- 10 %

15 l/min. (tijdelijk 20 l/min.)

Minimale druk:

zonder/met ontharder bij verswatersystemen:

zonder/met ontharder bij tanksystemen:

max. 100kPa (1 bar) bij 10 l/min.

Temperatuur: 4^ - 65^

Zoutverbruik:

0,5 kg NaCl/regen. +/- 10 %

Waterverbruik:

55 l/regen. +/- 10 %

Regenereertijd:

30 minutes +/- 10 %

Capaciteit/verschil: +/- 10 %

Zoutvoorraad: 10kg

Tabletvorm:

rond, ca. = 25mm h = 14mm

Spanning:

zie typeplaatje stekkerelement

Aansluitwaarde:

zie typeplaatje stekkerelement

Zekering:

zie typeplaatje stekkerelement
