BRUKSANVISNING G 8066 MIELE

Sikkerhetsregler og advarsler 9

Aktivt miljøvern 15

Kassering av emballasjen 15

Kassering av gamle apparater 15

Før første igangsetting 16

Åpning og lukking av døren 17

Kalkfilter (opsjon) 18

Innstilling av kalkfilter 19

Påfylling av regenereringssalt 20

Kontrollampe for etterfylling av salt 21

Regenerering av kalkfilteret 22

Påfylling av glansemiddel 23

G 8066 og G 8066 WES: 23

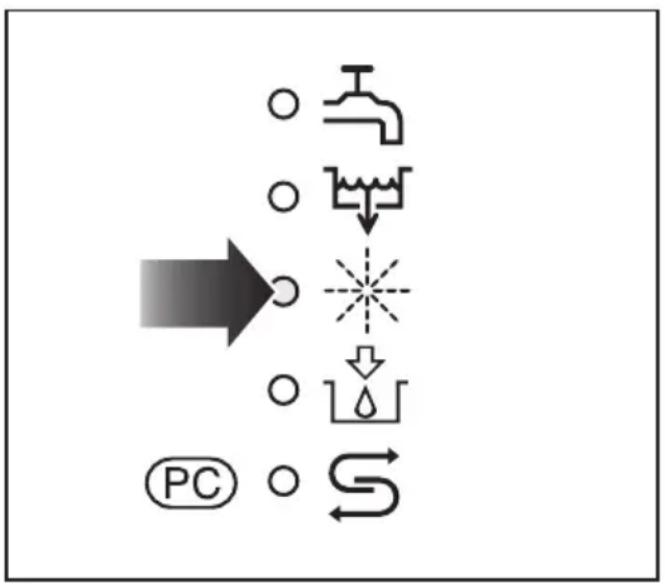

Kontrollampe for manglende glansemiddel ✉....23

Innstilling av doseringsmengde og lufting av doseringssystem ..... 24

G 8066 WES DOS og G 8066 DOS: 24

Nivåindikator glansemiddel 24

Anvendelsesteknikk 26

Plassering av serviset 26

Ikke egnet for maskinoppvask....27

Tilsetting av oppvaskmiddel 29

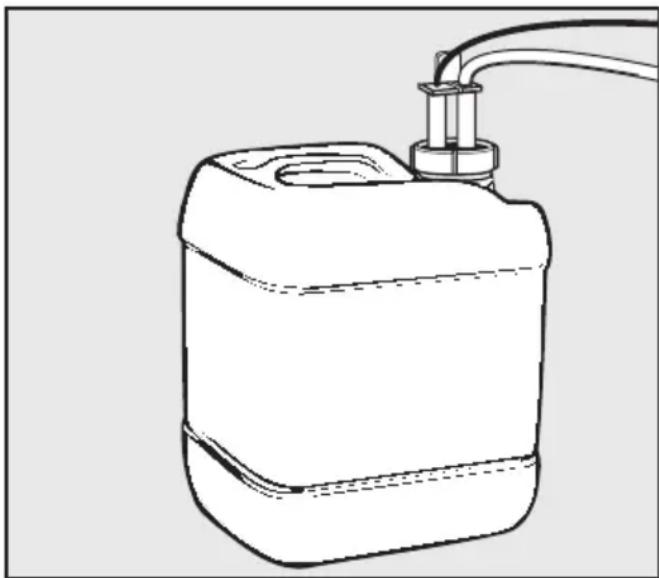

G 8066 og G 8066 WES: 29

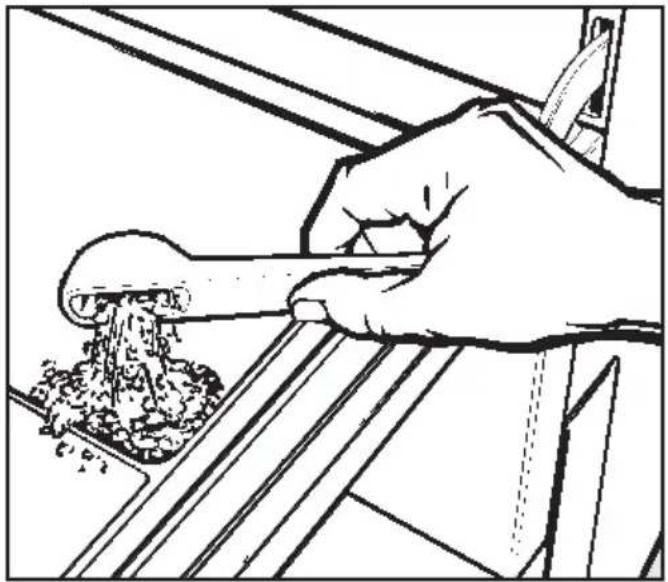

Dosering av oppvaskmiddel i pulverform: 29

Dosering av flytende oppvaskmiddel: 30

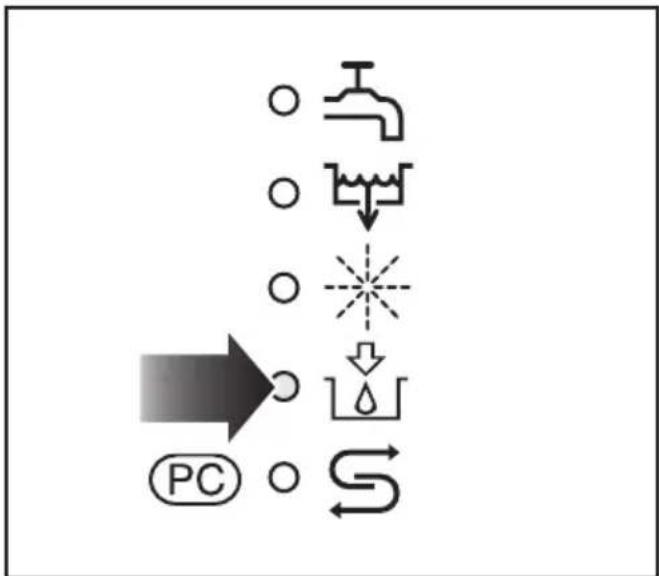

Nivåindikator oppvaskmiddel 1 ^↓ ....30

G 8066 WES DOS og G 8066 DOS: 31

Nivåindikator oppvaskmiddel 31

Klargjøre oppvaskmaskinen 32

Programvalg 33

Programstart 33

Programslutt. 33

Programendring....34

Programavbrudd 34

Utkobling 34

Programmering av spesialfunksjoner 35

1. DOS 1 Innstilling av doseringsmengde for oppvaskmiddel og lufting av doseringssystemet (programmeringsnivå 2)....35

1.1 Dosering av oppvaskmiddel 36
1.2 Innstilling av doseringsmengde 37
1.3 Lufting av doseringssystemet.... 37
1.4 Lagring av endrede verdier 37

1. DOS 2 Innstilling av doseringsmengde for glansemiddel og lufting av doseringssystemet (program-meringsnivå 3) 38

2.1 Velge tilsetting av glansemiddel 38
2.2 Innstilling av doseringsmengde 38
2.3 Lufting av doseringssystemet 39
2.4 Lagre endrede verdier 39

1. Innstilling av rengjørings- eller skylletemperatur og / eller innstilling av skylletid (programmeringsnivå 4)....40

3.1 Innstilling av rengjøringstemperatur 40
3.2 Innstilling av skylletemperatur fast innstilling. 41
3.3 Velge skylletid 41
3.4 Lagre endrede verdier 41

1. Varselsignal (programmeringsnivå 5) 42
2. Endre programtidene (programmeringsnivå 6)....43

5.1 Endre programtiden for programmet KORT 43
5.2 Endre programtiden for programmet STANDARD 44
5.3 Endre programtiden for programmet INTENSIV 44

1. Tilbakestilling av fabrikkens grunninnstillinger 45

Rengjøring og stell 46

Rengjøring av vaskekammeret, tank og silene 46

Rengjøring av tank og vaskekammer / tømming 46
Rengjøring av bunnsilen 47
Rengjøring av finfilter 47

Rengjøring av betjeningspanelet 48

Rengjøring av maskinfronten....48

Rengjøring av spylearmene....48

Innhold

Feilsøking 49

Feilretting 54

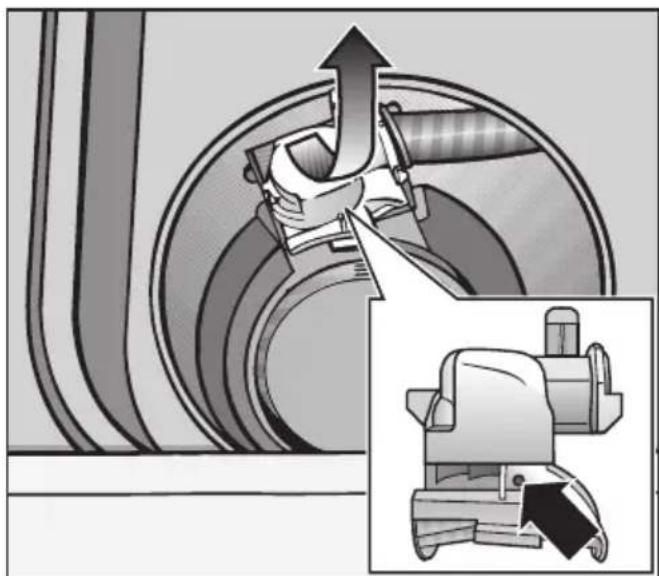

Rengjøring av avløpspumpe og tilbakeslagsventil 54

Rengjøring av silen i vanninntaket 55

Service 56

Oppstilling 57

Elektrotilkobling 58

Vanntilkobling 59

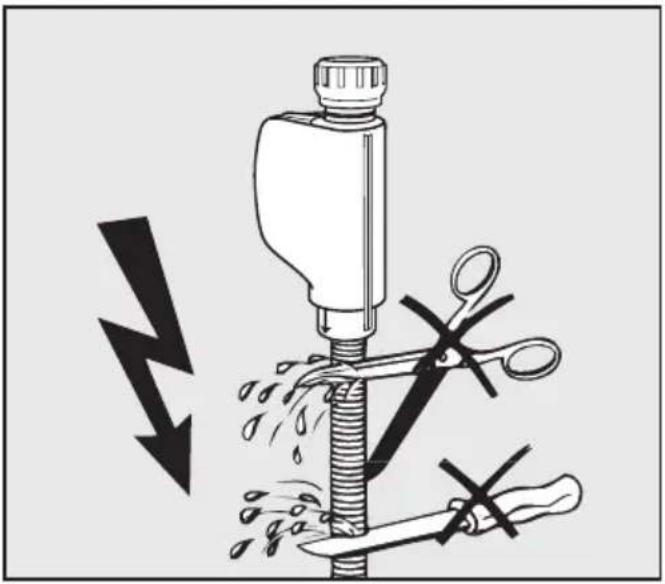

Vanninntak 59

Avløp 60

Tekniske data 61

Programoversikt 62

Denne oppvaskmaskinen fra Miele er en oppvaskmaskin for storkjøkken med tanksystem, korte programtider og høy rengjøringseffekt for bruk i vertshus, gatekjøkken, kafeer, restauranter, pensjonater, avd. kjøkken osv.

Oppvaskmaskinen leveres i fire utførelser som standard (i Norge selges to varianter):

• G 8066 med intern pumpe for glansemiddel. Det er mulig å koble til en ekstern doseringsmodul (DOS G 60 el. tilsvarende) for flytende oppvaskmiddel.
• G 8066 WES, som G 8066, med integrert kalkfilter i tillegg.
• G 8066 DOS, med to interne doseringspumper for oppvask- og glanse-middel, og en integrert tank for mid-lene i montasjeluken. Det følger med en trakt til bruk ved påfylling av mid-lene.
• G 8066 WES DOS, som G 8066 DOS, med integrert kalkfilter i tillegg.

G 8066 og G 8066 DOS:

Ved en vannhardhetsgrad på > 4 °d (sjekk med det lokale vannverket), må maskinen ha et eksternt kalkfilteranlegg, f. eks. Aqua-Soft-System G 7897.

G 8066 WES og G 8066 WES DOS:

Ved en vannhardhetsgrad på > 30 °d, må maskinen ha et eksternt kalkfilteranlegg, f. eks. Aqua-Soft-System G 7897.

G 8066 DOS og G 8066 WES DOS:

Ved hjelp av et ombyggingsett kan det kobles en ekstern beholder for oppvaskmiddel til den interne doseringspumpen for oppvaskmiddel.

Ved montering av ombyggingssettet kan Mieles servicetjeneste forbinde den interne oppvaskmiddeltanken med den interne doseringspumpen for glanse-middel.

⑩ Kontrollampe "Tilsett glansemiddel", kun G 8066 og G 8066 WES DOS
⑪ Kontrollampe "Feil på vannavløp"
⑫ Kontrollampe "Feil på vanninntak"

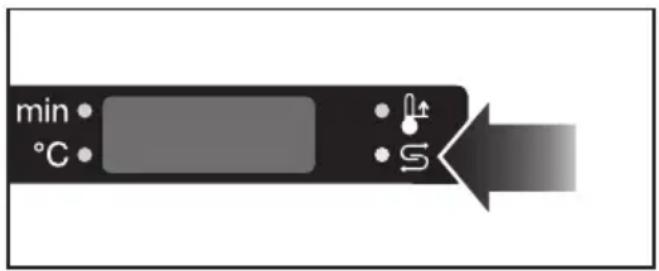

⑬ Kontrollampe "Aktiv regenerering", kun maskiner med kalkfilter (WES)
⑭ Kontrollampe "Aktiv boiler-oppvarming"
⑮ Display
⑯ Kontrollampe "Tidsvisning" i displayet
⑰ Kontrollampe "Temperaturvisning" i displayet

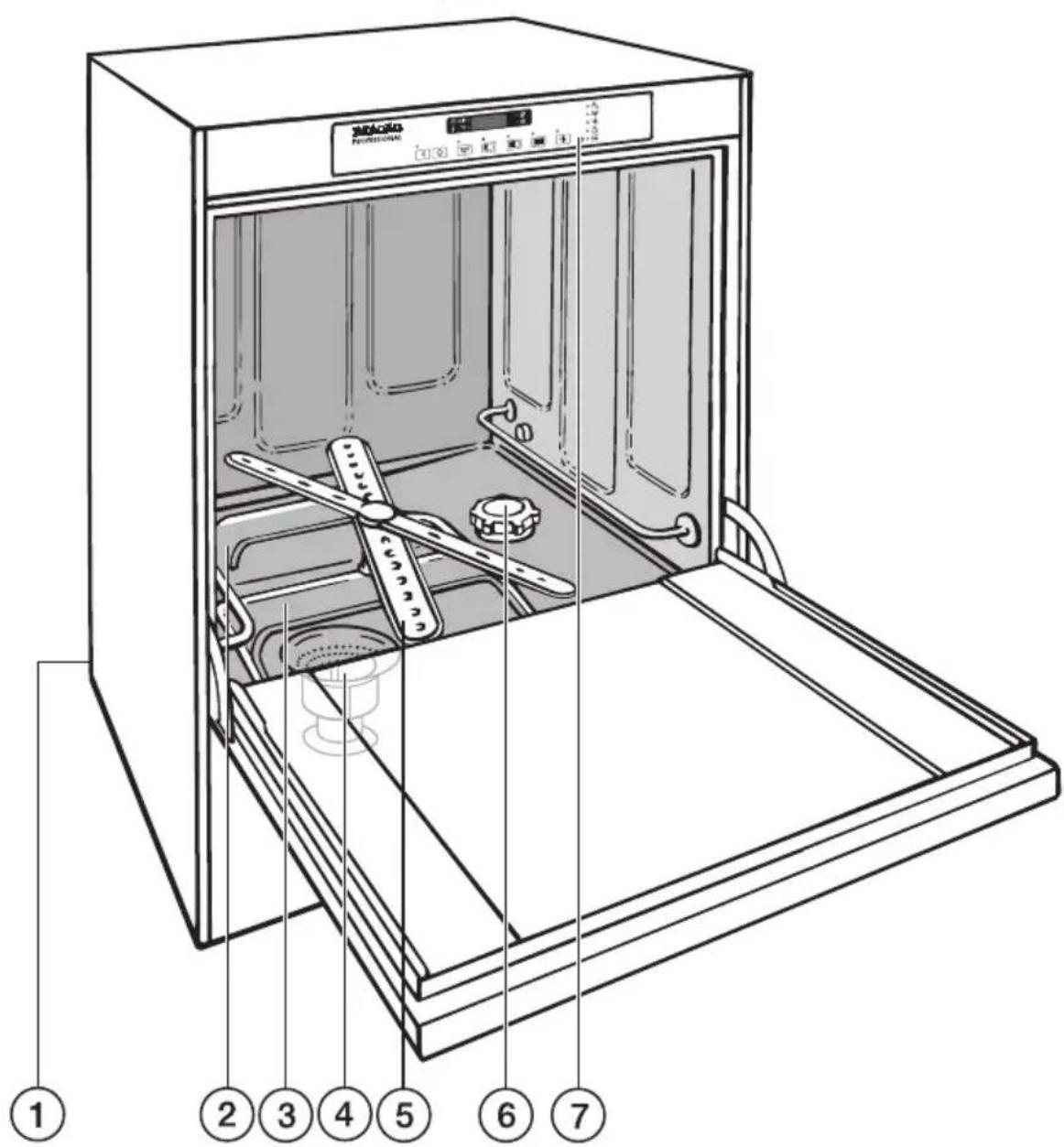

Maskinoversikt

1 2 3 4 5 6 7

① Tilkobling for DOS-Modul (doseringspumpe for flytende oppvaskmidler) på baksiden til høyre. (Ikke for maskiner m. DOS-utførelse).
② Bakre bunnsil
③ Fremre bunnsil
④ Finfilter

⑤ Spylearm
⑥ Beholder for regenereringssalt, kun maskiner med kalkfilter (WES)
⑦ Betjeningspanel

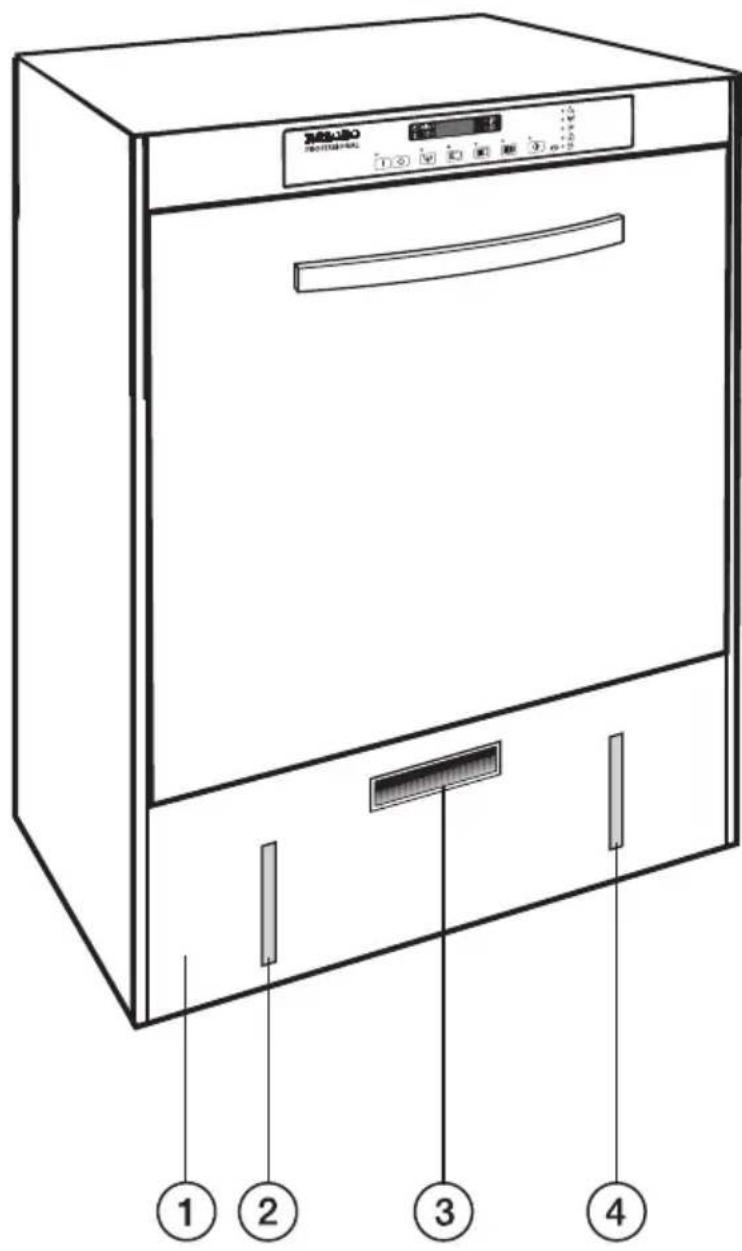

G 8066 DOS og G 8066 WES DOS

M8500 MINTINATOR 1 2 3 4 ① ② ③ ④

① Montasjeluke

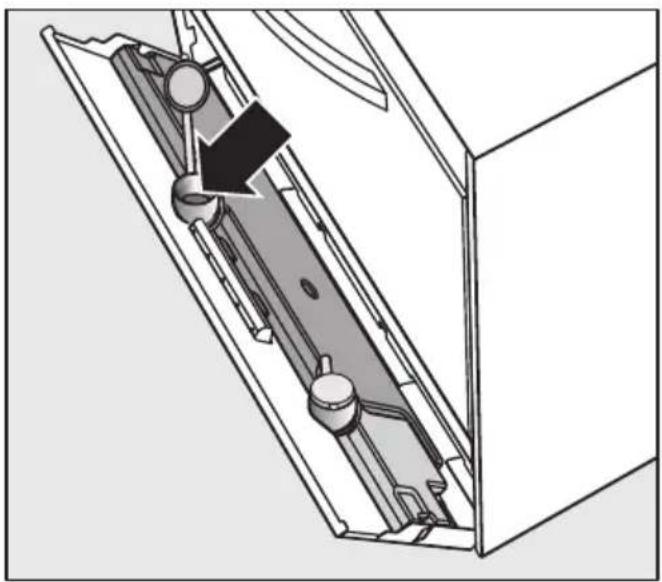

② Nivåindikator oppvaskmiddel
③ Håndtak til åpning av montasjeluken
④ Nivåindikator glansemiddel

Denne maskinen oppfyller de påbudte sikkerhetskrav. Hvis oppvaskmaskinen ikke brukes forskriftsmessig, kan det likevel føre til skade på personer og gjenstander.

Les bruksanvisningen før du tar oppvaskmaskinen i bruk. Den gir viktige opplysninger om oppstilling, sikkerhet, bruk og vedlikehold av maskinen. Du beskytter deg selv og forhindrer skade på maskinen.

Ta vare på bruksanvisningen og gi den videre til en eventuell senere eier!

Forskriftsmessig bruk

▶ Oppvaskmaskinen er kun tillatt for anvendelsesområdet "oppvask" som er nevnt i bruksanvisningen. Enhver annen bruk, ombygginger og forandringer er ikke tillatt og kan være farlig.

Produsenten er ikke ansvarlig for ska- der som skyldes annen bruk enn maski- nen er bestemt for eller feil betjening.

▶ Personer, som på grunn av sin psykiske eller fysiske tilstand eller pga. sin uerfarenhet eller uvitenhet ikke er i stand til å betjene maskinen på en sikker måte, må ikke bruke denne maskinen uten tilsyn eller veiledning fra en ansvarlig person.

De som betjener maskinen må få regelmessig opplæring. Personale som ikke er opplært, må ikke bruke oppvaskmaskinen.

▶ Spesialinnsatsene skal bare brukes til det de er bestemt for.

Teknisk sikkerhet

Kontroller før oppvaskmaskinen oppstilles at den ikke har ytre, synlige skader.

En skadet maskin må ikke oppstilles og tas i bruk. En skadet maskin kan være farlig å bruke!

Sikkerheten for det elektriske anlegget i oppvaskmaskinen garanteres kun hvis maskinen kobles til et forskriftsmessig installert jordingssystem. Det er meget viktig at denne grunnleggende sikkerhetsforutsetningen kontrolleres. I tvilstilfeller bør fagfolk kontrollere husinstallasjonen. Produsenten kan ikke gjøres ansvarlig for skader som skyldes manglende eller brutt jordledning (f. eks. elektrisk støt).

Følg installasjonsanvisningene i bruksanvisningen og monteringsveiledningen.

Før oppvaskmaskinen tilkobles, må tilkoblingsdataene (sikring, spenning og frekvens) på typeskiltet sammenlignes med dataene for elektronettet.

Disse dataene må stemme overens slik at ikke maskinen blir skadet. Ta eventuelt kontakt med elektrofagfolk.

En skadet maskin kan være farlig å bruke. Skru straks av maskinen og kontakt Mieles serviceavdeling, en autorisert Miele forhandler eller tilsvarende autoriserte fagfolk.
▶ Installasjons- og vedlikeholdsarbeider samt reparasjoner skal kun utføres av fagfolk autorisert av Miele. Ukyndig utførte reparasjoner kan utsette brukeren for betydelig fare som produsenten ikke er ansvarlig for!
Hvis tilkoblingsledningen er skadet, må den byttes med en spesiell Miele til-koblingsledning, og arbeidet utføres av fagfolk autorisert av Miele.
Igangsetting og vedlikehold av ma- skinen skal kun utføres av en Miele-tekniker eller autoriserte Miele-fagfolk.
Koble maskinen fra strømnettet när den skal etterses (skru av maskinen, trekk så ut støpselet eller skru ut/koble ut sikringen).
▶ Maskinen skal kun brukes når den er montert eller bygget inn, for å garantere sikker bruk.

Åpne aldri kabinettet på maskinen. Eventuell berøring av spenningsførende koblinger, samt endringer av elektriske og mekaniske oppbygginger kan være farlig og føre til mulige funksjonsfeil på maskinen.
Defekte deler må bare skiftes ut med originale Miele-reservedeler. Bare for disse delene kan vi garantere at de sikkerhetskravene vi stiller til våre ma- skiner, blir oppfylt.
Tilkobling av maskinen til strømnett-et må ikke skje via flerveisstikkontakter eller skjøteledning, da de ikke ivaretar sikkerheten på en tilfredsstillende måte (f.eks. brannfare ved overoppheting).
Ved installasjons- eller vedlikeholdsarbeider, samt reparasjoner, må maskinen kobles fra strømnettet. Maskinen er strømløs bare når en av følgende betingelser er oppfylt:

– sikringene er koblet ut,
- skrusikringene i husinstallasjonen er skrudd helt ut,
- tilkoblingsledningen er koblet fra strømnettet.

For maskiner med nettplugg må du ikke trekke i tilkoblingsledningen, men i støpselet, for å skille maskinen fra strømnettet.

Forskriftsmessig bruk

Vær forsiktig ved omgang med flytende hjelpemidler/additiver! Det dreier seg til dels om etsende og irriterende stoffer. Maskinen må ikke brukes med organiske løsemidler, da det bl.a. er eksplosjonsfare!

Følg gjeldende sikkerhetsforskrifter! Bruk vernebriller og hansker! Når du bruker kjemiske hjelpemidler: Følg pro- dusentenes anvisninger!

Vannet i vaskekammeret må ikke drikkes!
Bruk kun oppvaskmidler for spesial-oppvaskmaskiner, som er anbefalt av Miele. Hvis du bruker andre oppvaskmidler, er det fare for at serviset eller maskinen blir skadet.
Unngå å puste inn støv fra oppvaskmidler i pulverform!

Hvis oppvaskmiddel svelges, kan det forårsake etseskader i munn og svelg eller føre til kvelning.

Forbehandlinger (f.eks. med rengjøringsmidler), bestemte tilsmussinger og enkelte oppvaskmidler kan forårsake skum. Skum kan forringe rengjøringsresultatet

Vær oppmerksom på at formuleringsendringer, lagringsbetingelser osv., som ikke er bekjentgjort av kjemikalieprodusenten, kan forringe kvaliteten på rengjøringsresultatet.
Når du bruker oppvaskmidler og spesialprodukter: Følg produsentens anvisning. Bruk midlene bare slik produsenten har forutsatt, for å unngå materialskader og eventuelle kraftige reaksjoner (f.eks. knallgassreaksjon).
▶ Oppvaskmaskinen er kun beregnet for bruk med vann og additive rengjøringsmidler. Maskinen må ikke brukes med organiske løsemidler, da det bl.a. er eksplosjonsfare (Merk: Det finnes mange organiske løsemidler hvor det ikke er noen eksplosjonsfare, men hvor andre problemer kan oppstå, f.eks. kan gummi- og kunststoffdeler bli ødelagt).
Nevneverdige rester av løsemidler og syrer, spesielt saltsyre og kloridholdige løsninger, må ikke havne i vaske-kammeret, og heller ikke korroderende jernstoffer!

Løsemidler i forbindelse med tilsmussing må (spesielt i risikoklasse A1) bare finnes i minimale mengder.

Ved rengjøring må oppvaskmaskinen og området i umiddelbar nærhet ikke spyles, f.eks. med vannslange eller høytrykksspyler.
Pass på at det rustfrie ytterpanelet ikke kommer i kontakt med salt-syreholdige løsninger/damper – for å unngå korrosjonsskader.
Etter arbeider på ledningsnettet for vannforsyningen må ledningen til oppvaskmaskinen luftes.

I motsatt fall kan kalkfilteret bli ødelagt. (Gjelder kun maskiner med kalkfilter).

Reparasjon av maskinen i garantitiden må bare utføres av servicefolk autorisert av Miele, ellers gjelder ikke noe garantiansvar ved påfølgende skader.
Ingen må stå eller sette seg på den åpne maskindøren. Maskinen kan velte eller bli ødelagt.
▶ Ved stående plassering av skarpe, spisse gjenstander: Vær oppmerksom på faren for skade. Plasser dem slik at de ikke kan føre til skader.
Vær spesielt forsiktig når maskinen vasker ved høye temperaturer. Når dør- en åpnes, er det stor fare for forbren- ning hhv. skålding! Kurver og innsatser må avkjøles før du tar utstyret ut av ma- skinen. Tøm eventuelle rester av varmt vann fra hule deler i vaskekammeret.
Ikke ta på varmeelementene eller de oppvarmede flatene på bunnen av vaskekammeret hvis du åpner døren under eller like etter at programmet er slutt. Selv noen minutter etter programslutt, kan du brenne deg på dem.
Alle hule deler må tømmes før de settes inn i maskinen.

Forskriftsmessig oppstilling

En forutsetning for at sikker bruk garanteres, er at installasjon og montering av denne maskinen på ikke-stasjonære oppstillingssteder (f.eks. skip) kun må utføres av fagfolk.
▶ Maskinen må ikke oppstilles i rom hvor det er fare for eksplosjon eller frost.

Barn i nærheten

Hold øye med barn som befinner seg i nærheten av oppvaskmaskinen. Barn må ikke leke med maskinen.
Barn får bare bruke oppvaskmaskinen uten tilsyn, hvis betjeningen er forklart slik at de kan håndtere maskinen på en sikker måte. Barn må kunne förstå mulige farer ved feil betjening.
▶ Tillat aldri barn å leke med oppvaskmaskinen eller betjene den. Det er bl.a. fare for at de kan låse seg inne!

Tilbehør

▶ Tilbehørsdeler kan bare monteres hvis de uttrykkelig er godkjent av Miele. Hvis andre deler monteres til eller i ma- skinen, tapes krav i forbindelse med garanti- og/eller produktansvar.
Kun Miele-tilleggsutstyr for vedkommende bruksområde må kobles til maskinen. Hos Miele kan du få oppgitt typebetegnelsen for de enkelte apparatene.

Kassering av gamle apparater

Av hensyn til sikkerhet og miljøet: Følg sikkerhetsreglene når du kaster oppvaskmiddelrester (bruk vernebriller og hansker!).

Fjern eller ødelegg også dørlåsen, slik at barn ikke kan stenge seg inne i maskinen. Lever maskinen på offentlig avfallsanlegg/miljøstasjon.

For maskiner med tanksystem, må vannet i tanken tømmes på forhånd.

Produsenten er ikke ansvarlig for skader som skyldes at sikkerhetsregler og advarsler ikke er fulgt.

Kassering av emballasjen

Emballasjen beskytter maskinen mot transportskader. Emballasjematerialene er valgt med sikte på miljøvennlighet og avfallsbehandling, og kan derfor gjenvinnes.

Tilbakeføringen av emballasjen til materialkretsløpet sparer råstoff og reducerer avfallsmengden. Forhandleren tar vanligvis emballasjen i retur.

Kassering av gamle apparater

Gamle elektriske og elektroniske apparater inneholder ofte verdifulle materialer. De inneholder imidlertid også skadelige stoffer, som har vært nødven-dige for apparatets funksjon og sikker-het. I restavfallet eller ved feil behand-ling, kan disse stoffene være helseskadelige og skade miljøet. Kast derfor aldri apparatet som restavfall.

Apparatet kan leveres gratis til forhandlere av samme type produkter eller til en kommunal gjenbruksstasjon.

For mer informasjon, se www.miele.no

Sørg for at apparatet oppbevares barnesikkert til det kjøres bort.

Klargjør kalkfilteret (opsjon)

Kalkfilteret må stilles nøyaktig inn, avhengig av hardhetsgraden på vannet i ledningsnettet.

I tillegg må beholderen for regeneringssalt først fylles med vann, deretter med regeneringssalt.

⚠️ Dersom du feilaktig fyller oppvaskmiddel i saltbeholderen, blir kalkfilteret ødelagt!

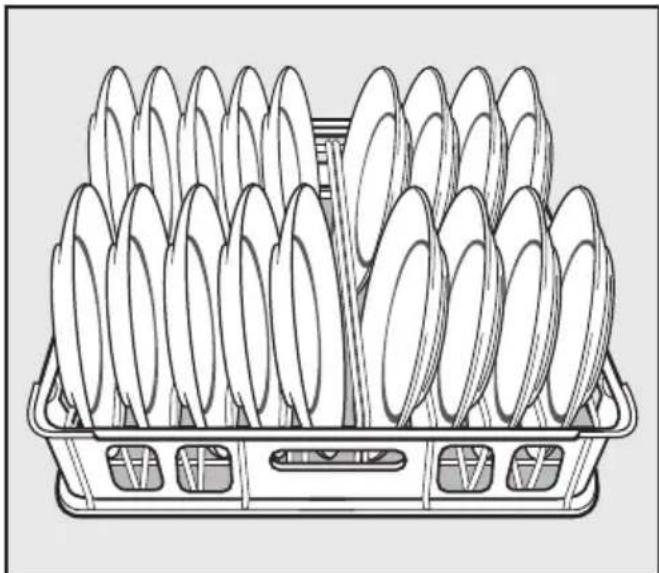

Plasser serviset riktig

Plasser serviset slik at alle delene nås av vannstrålene. Tildekkede flater kan ikke bli rene.

Bruk bare oppvaskmiddel for spesial-oppvaskmaskiner

Ikke bruk oppvaskmiddel for husholdningsoppvaskmaskiner!

Tilsett oppvaskmiddel

Følg produsentens doseringsangivelser.

Doseringen må tilpasses type oppvaskmiddel og valgt oppvaskprogram.

Doseringsanvisningene i program-oversikten må følges.

Effekten av oppvaskmidlene kan variere. Dersom du ikke er tilfreds med rengjøringsresultatet, prøv et annet godt merkeoppvaskmiddel, før du henvender deg til Mieles servicetjeneste.

Silkombinasjonen på bunnen av vas- kekammeret og spylearmene må være rene!

Regelmessig kontroll og rengjøring er absolutt nødvendig.

Åpning av døren

■ Ta tak i håndtaket og åpne døren.

Døren må bare åpnes hvis det er tvingende nødvendig, f. eks. når serviset beveger seg kraftig eller programmet blir avbrutt med en feilindikator (se "Programavbrudd").

⚠️ Ikke ta på tankinnsiden hhv. de oppvarmede flatene, när du åpner døren under drift eller etter avsluttet program. Selv noen minutter etter programslutt, kan du brenne deg på dem.

Lukking av døren

■ Løft opp døren, trykk den helt inn til den fester seg.

Kun for apparater med innebygget kalkfilter.

For å unngå kalkavleiringer på serviset og i maskinen, må ledningsvannet av-kalkes.

Denne oppgaven kan kalkfilteret kun utføre problemfritt när:

1. det er riktig innstilt (programmert) og
2. det er salt i beholderen for regeneringssalt.

Ved avvikende hardhetsområder for vannet (også under 4 °d), må fab- rikkinnstillingen forandres med tastaturet på betjeningspanelet, i henhold til innstillingstabellen på neste side.

Det lokale vannverket opplyser om nøy-aktig hardhetsgrad for ledningsvannet på stedet.

Hvis vannets hardhetsgrad varierer (f.eks. 8 - 17 °d), innstill alltid kalkfilteret på den høyeste verdien (i dette eksempellet 17 °d)!

Viktig!

Det innebygde kalkfilteret kan innstilles fra 1°d - 35°d.

Ved eventuell senere service, letter du arbeidet for teknikeren hvis vannets hardhet er kjent.

Før inn ledningsvannets hardhet her:

°d

Innstillingstabell

Innstilling av kalkfilter

■ Hold tastene 📁 og ◇ inne, og slå samtidig på maskinen med hoved-bryteren 1.

I displayet vises den aktuelle programstatus P....

Kontrollampen lyser.

■ Trykk tasten 1x. I displayet vises 1 (programmeringsnivå 1).

■ Trykk tasten 1x. I displayet vises 1.01.

■ Trykk tasten 1x, i displayet vises innstilt hardhetsgrad °d, f. eks. 19. Fra fabrikken er maskinen innstilt på 19 °d.

■ Trykk tasten 📁 så mange ganger at, eller hold den inne til, ønsket verdi (hardhetsgrad i °d) vises i displayet. Når tallet 35 er nädd, begynner teller- en med 0 igjen.

■ Trykk tasten ◇. I displayet vises SP.

■ Trykk tasten ☐ nok en gang. ∅nsket verdi lagres. Du går ut av programmeringsmodus.

Påfylling av regenereringssalt

Bruk bare spesielt, mest mulig grovkornet regenereringssalt eller rent, grovt salt med en korning på ca. 1-4 mm, f.eks. "JOZO". Bruk absolutt ikke andre salttyper, f.eks. matsalt, steinsalt eller smeltesalt. De kan inneholde bestanddeler som ikke løses opp i vann, og kalkfilterfunksjonen kan påvirkes!

Beholderen tar ca. 1,5 kg salt.

⚠️Hvis det feilaktig blir fylt opp- vaskmiddel i saltbeholderen, vil det føre til at kalkfilteret blir ødelagt!

■ Ta ut underkurven.

■ Skru av lokket.

Før første saltpåfylling: Fyll først salt- beholderen med ca. 2 l vann.

⚠️Hvis det er vann i maskinen, f.eks. ved etterfylling, må programmet "Tømming" startes først.

SALT WALNT 300g

■ Sett på trakten og fyll på regeneringssalt.

Noe av saltvannet renner over ved på- fyllingen.

■ Tørk bort saltrester fra gjengene på beholderen.

■ Skru fast lokket.

■ Lukk maskindøren og trykk en vilkårlig programtast.

Avskyllingsprosessen starter og overflø- dig saltoppløsning blir fortynnet og skylt ut. I displayet vises tiden det tar før ma- skinen igjen er driftsklar.

Hvis avskyllingsprosessen blir forsinket med noen minutter etter programstart, regenereres kalkfilteret først.

Når boiler og tank er fylt, og drifts-temperaturen er nådd, viser displayet programtiden i minutter for programmet som er valgt. Oppvaskmaskinen er klar til bruk.

■ Trykk tasten 0.
■ Hold tasten ↓ inne og trykk samtidig tasten ■.

Avskyllingsprosessen starter og overflø-dig saltoppløsning blir fortynnet og skylt ut.

• Start-tastens kontrollampe lyser.
• Kontrollampen til programtasten T∅MMING lyser.
• I displayet vises et punkt inntil avskyllingsprosessen, som ble startet manuelt, er avsluttet.

Etter avskyllingsprosessen

• Start-tastens kontrollampe slokner.
• Kontrollampen til programtasten T∅MMING lyser.
• I displayet vises en 0.

Maskinen kan slås av.

Dersom døren til oppvaskmaskinen åpnes igjen, før du slår av maskinen, lyser alle programtastene, og du kan velge et program (se "Klargjøre oppvaskmaskinen").

Kontrollampe for etterfylling av salt ↗

Kontrollampen ⇌ lyser, när det ikke er tilstrekkelig regenereringssalt igjen i saltbeholderen.

Når kontrollampen ⇌ lyser, får det maks. startes 5 vaskeomganger før regenereringssalt må etterfylles.

Regenerering av kalkfilteret

min °C S

Regenereringen av kalkfilteret gjennomføres automatisk og varer ca. 10 minutter.

Imens lyser kontrollampen ↗.

Når kontrollampen ⇌ lyser, kan det startes enda en vaskeomgang (se "Klargjøre oppvaskmaskinen"). Etter denne vaskeomgangen blinker regeneringens resttid i minutter og det kan da ikke startes flere vaskeomganger under regeneringen

Antall vaskeomganger som er igjen til neste regenerering, kan vises i displayet. Mieles serviceavdeling kan aktivere denne funksjonen for G 8066.

Antall vaskeomganger som gjenstår, vises när du:

• åpner/lukker døren,
• trykker tasten for det aktive oppvask-programmet.

Glansemiddel er nødvendig for å unngå flekker på serviset under tørkingen og for at serviset skal tørke lettere.

Glansemiddelet fylles i beholderen, og den innstilte mengden doseres automatisk i boileren sammen med vanninntaket for etterskylling.

G 8066 og G 8066 WES:

Innebygget doseringspumpe for glansemiddel er standard for disse modellene.

Den eksterne beholderen for glanse-middel kobles til oppvaskmaskinen med en sugelanse.

Den rommer ca. 5 l.

Nivåkontroll av glansemiddel skjer via kontrollampen på betjeningspanelet.

■ Sett glansemiddelbeholderen på gulvet ved siden av oppvaskmaskinen, i et sideskap, eller på en veggkonsoll (kan bestilles gjennom Mieles delelager).

Kontrollampe for manglende glansemiddel ✱

Når kontrollampen ✱ lyser, må beholderen fylles med glansemiddel.

■ Fyll beholderen med glansemiddel hhv. bytt ut beholderen.

■ Stikk sugelansen inn i beholder-åpningen, skyv den ned til bunnen og skru den fast. Ta hensyn til fargemerkingen.

Innstilling av doseringsmengde og lufting av doseringssystem

Innstilling av doseringsmengde og lufting av doseringssystem, se "Programmering av spesialfunksjoner".

Et program skal kun startes etter at doseringssystemet er blitt luftet.

G 8066 WES DOS og G 8066 DOS:

Intern doseringspumpe og glansemiddelbeholder er standardutstyr for disse modellene. Glansemiddelbeholderen befinner seg på innsiden av montasjeluken på høyre side. Den rommer ca. 250 ml.

Du kan kontrollere nivået i beholderen ved å se på høyre nivåindikator på utsiden av montasjeluken.

Nivåindikator glansemiddel

■ Ta tak i håndtaket og åpne montasjeluken.

- Åpne påfyllingsrøret med det røde lokket.

■ Fyll på glansemiddel ved hjelp av trakten.

■ Lukk igjen lokket.

■ Lukk montasjeluken.

Plassering av serviset

Forhåndsrydding

Tøm alle deler før plassering, fjern større matrester.

⚠️ Ikke bruk stålskrubb til klargjøring av serviset. Fare for rust! Bruk kun skrubber av rustfritt stål eller kunststoff.

Ved mangelfull klargjøring av serviset, kan det danne seg så mye smuss i bunnsilen og i finfilteret at programmet ikke forløper slik det skal.

Vær oppmerksom på følgende:

• Plasser serviset slik at alle flater nås av vannstrålene, bare da blir det helt rent!
• Servisedelene må ikke ligge inni hverandre og ikke dekke hverandre.
• Hule deler, som kopper, glass, gryter, krukker osv., settes i kurvene med åpningene vendt nedover i inn-satsene. Vannet må kunne renne fritt inn og ut uten hindringer.

• Deler med dyp bunn plasseres mest mulig skrått, slik at vannet kan renne av.

• Plasser høye, slanke deler midt i kurvene. Der nås de best av vannstrålene.

• Pass på at spylearmene ikke blokkeres av for høye deler eller deler som stikker ned fra kurven over. Prøv eventuelt å dreie spylearmen med hånden.
• Plasser bestikket usortert med skaftet opp. For å oppnå et bedre tørkeresultat, kan du også plassere skaftet ned.

⚠ Ved stående plassering av skarpe, spisse bestikkdeler eller lignende utensiler: Vær oppmerksom på faren for skade. Plasser dem slik at de ikke kan føre til skader.

Ekstra kurver og innsatser kan velges i henhold til bruksområdet.

Ikke egnet for maskinoppvask

• Bestikk med skaft av tre eller horn
  – Brett/brikker av tre eller kunststoff
• Kunststoffdeler av materialer som ikke er varmebestandige (se også spesialprogrammer med redusert etterskyllingstemperatur)
• Deler, som gamle kniver, der skaft og knivblad er limt sammen
  – Kunsthåndverksgjenstander
  – Gjenstander av kobber eller tinn

Vær oppmerksom på:

• Deler av sølv og aluminium kan bli misfarget
  – Glass kan bli matte etter hyppig vask

Eksempler på plassering; se neste side

Eksempler på plassering

Oppvaskmaskinen kan leveres med standardkurver eller utstyres individuelt. Utvalget av innsatser er så stort, at ikke alle kan avbildes her, og man kan heller ikke gå inn på bruken av hver enkel. Henvend deg til Miele eller nærmeste forhandler for mer informasjon.

Under kan du se de vanligste kurvene med eksempler på plassering av tallerkener, kopper og bestikk.

∅ 250 mm, avstand mellom tallerkenstøttene 45 mm

U 204 kunststoffkurv med kurver for bestikk

⚠️ Bruk oppvaskmiddel for spesial-oppvaskmaskiner. Ikke bruk oppvaskmidler for husholdningsmaskiner!

Spesielle former for smuss kan av og til gjøre det nødvendig med andre kombinasjoner av oppvaskmiddel og tilsetninger. Kontakt evt. Mieles serviceavdeling.

G 8066 og G 8066 WES:

Oppvaskmiddel i pulverform kan doseres på innsiden av døren. Flytende oppvaskmiddel kan doseres via DOS-modulen G 60 (opsjon). En separat monteringsanvisning er vedlagt DOS-modulen.

Dosering av oppvaskmiddel i pulverform:

- Tilsett oppvaskmiddel i pulverform direkte på innsiden av døren.

Dosering:

• før første vaskeomgang ca. 40 g (2 g/l),
• etter hver 5. vaskeomgang etterdoseres ca. 20 g.

Se også anvisning i "Programoversikt".

Ta hensyn til eventuelle avvikende angivelser fra produsenten!

Tilsetting av oppvaskmiddel

Dosering av flytende oppvaskmiddel:

Oppvaskmaskinen kan etter ønske utstyres med en doseringsmodul G 60 for flytende oppvaskmiddel.

Lufting av doseringssystemet og innstilling av doseringsmengde: se "Programmering av spesialfunksjoner".

Den eksterne beholderen for oppvaskmiddel kobles til oppvaskmaskinen med en sugelanse.

Beholderen rommer 5 l.

Nivåkontroll av oppvaskmiddel skjer via kontrollampen på betjeningspanelet.

Nivåindikator oppvaskmiddel

Når kontrollampen lyser, må beholderen med oppvaskmiddel fylles opp.

■ Stikk sugelansen inn i beholder-åpningen, skyv den ned til bunnen og skru den fast. Ta hensyn til fargemerkingen.

Intern doseringspumpe og oppvask-middelbeholder er standardutstyr for disse modellene.

Oppvaskmiddelbeholderen befinner seg på innsiden av montasjeluken på venstre side. Den rommer ca. 1300 ml.

Du kan kontrollere nivået i beholderen ved å se på venstre nivåindikator på utsiden av montasjeluken

■ Ta tak i håndtaket og åpne montasjeluken.

- Åpne påfyllingsrøret med det blå lokket.

■ Fyll på oppvaskmiddel ved hjelp av trakten.

■ Lukk igjen lokket.
■ Lukk montasjeluken.

Arbeidene skal kun utføres av kvalifi- serte fagfolk hhv. Mieles servicetjenes- te.

Hvert år eller hvert 1 ½ å r

Bytt ut slangene i DOS-modulen eller på interne doseringspumper i oppvaskmaskinen.

⚠ Vær forsiktig ved håndtering av flytende hjelpemidler/additiver! Det dreier seg om etsende og irriterende stoffer!

Følg gjeldende sikkerhetsbestem- melser!

Bruk vernebriller og hansker!

4 min °C S I O W B B B PC

Klargjøre oppvaskmaskinen

■ Lukk døren.
- Åpne vannkranen.
■ Trykk tasten 1, for å slå på oppvaskmaskinen.

Alle kontrollampene ved siden av programtastene lyser.

■ Trykk programtasten for ønsket program (se "Programoversikt").

Boileren og tanken fylles nå med vann, vannet varmes opp. Varighet ca. 15 - 20 min.

I displayet blinker resterende ventetid. I oppvarmingsfasen lyser kontroll-indikatoren 🔊 "Boiler-oppvarming".

Når en avskyllingsprosess eller regenereringsprosess gjenstår, kan ventetiden forlenges (se "Kalkfilter").

Hvis døren åpnes i løpet av oppvarmingstiden, lyder et varselsignal (summer) etter 5 minutter. Varselsignalet stopper først etter at du har lukket døren.

Når boileren og tanken er fylt opp og driftstemperaturen nådd, blinker kon- trollampen ved Start-tasten ◆ og programtiden til det valgte programmet vis- ses i minutter i displayet.

Oppvaskmaskinen er klar for drift.

■ Åpne døren.

⚠ Vannet hhv. vanndampen i vas- kekammeret er varmt. Det er fare for forbrenning hhv. skålding.

■ Skyv kurven med serviset inn i oppvaskmaskinen.
■ Lukk døren.

Programvalg

I programoversikten på slutten av bruksanvisningen er programmene og bruksområdene beskrevet. Så lenge maskinen er i drift, f.eks. i løpet av en dag, lagres det engang valgte programmet.

Programstart

■ Trykk Start-tasten ◇.

Kontrollampene ved siden av "Start"-tasten og programtasten lyser.

Under programforløpet vises resttiden til programslutt. Kontrollampen "min" lyser.

Programslutt

Når en 0 vises i displayet, er programmet slutt.

Dersom et varselsignal skal varsle programslutt i tillegg, må denne funksjonen aktiveres (se "Programmere spesialfunksjoner").

- Åpne oppvaskmaskinen og ta ut serviset.

G 8066 WES og G 8066 WES DOS:

Når kontrollampen ⇌ lyser i display-et, gjennomføres et automatisk regeneringsprogram. Under regeneringen kan du starte et nytt oppvask-program.

Dersom døren åpnes når oppvaskprogrammet er ferdig, blinker resttiden til regenereringen i displayet.

Du kan forhåndsvelge en ny programstart ved å trykke Start-tasten ☐. Straks regenereringen er avsluttet, starter det forhåndsvalgte programmet automatisk.

Programendring

Hvis Start-tasten ikke er trykket ennå, kan du endre et feilaktig valgt program slik (eller se "Programavbrudd"):

■ Trykk programtasten til ønsket program.
■ Trykk Start-tasten ◇.

Programavbrudd

Et løpende program, bør kun avbrytes når det er tvingende nødvendig, f. eks. når serviset er i kraftig bevegelse.

■ Hold Start-tasten ☐ inne i ca. 3 s, programmet avbrytes.
■ Åpne døren.

⚠ Forsiktig! Serviset kan være varmt. Det er fare for forbrenning hhv. skålding.

■ Plasser delene støtt.
■ Lukk døren.
■ Start programmet på nytt.

Utkobling

■ Velg programmet ↓ T∅MMING
Oppvaskvannet blir pumpet ut. Etter avsluttet program:
■ Trykk tasten 0.

Enhver endring av innstillingen fra fabrikken bør dokumenteres av hensyn til eventuelt senere service. Før inn endringen i feltet "Innstilt verdi:____".

Endring i innstillingene av spesialfunksjonene eller lufting av doserings-systemene fører til tvungen utpumping av vannet i oppvaskmaskinen. For å spare energi og tid, bør dette gjøres når tanken i oppvaskmaskinen er tom.

1. DOS 1 Innstilling av doseringsmengde for oppvaskmiddel og lufting av doseringssystemet (programmeringsnivå 2)

G 8066 og G 8066 WES:

Modellene G 8066 og G 8066 WES er klargjort for rengjøring med pulveroppvaskmiddel. Tilsetting av oppvaskmiddel skjer derfor manuelt direkte på inn-siden av døren.

Oppvaskmaskinene G 8066 og G 8066 WES kan opsjonalt utstyres med en doseringsmodul DOS G 60 for rengjøring med flytende oppvaskmiddel. I dette tilfellet må du programmere variant 2 for tilsetting av flytende oppvaskmiddel i programmeringsnivå 2.

G 8066 DOS og G 8066 WES DOS:

Modellene G 8066 DOS og G 8066 WES DOS er utstyrt med en intern doseringspumpe og en beholder for flytende oppvaskmiddel.

I programmeringsnivå 2 må variant 1 programmeres.

Sammen med et ombyggingssett kan det kobles en ekstern beholder med oppvaskmiddel til den interne doseringspumpen.

I programmeringsnivå 2 må du programmere variant 3.

1.1 Dosering av oppvaskmiddel

For å programmere variantene for tilsetting av oppvaskmiddel, må du først hente frem programmeringsnivå 2 slik:

■ Slå av oppvaskmaskinen med tasten 0.
■ Hold inne tastene 📁️ og ◇, og slå samtidig på oppvaskmaskinen med hovedbryteren 1.

I displayet vises aktuell programstatus P...

■ Trykk tasten 2x, i displayet vises 2 (programmeringsnivå 2).

Velg tilsetting av oppvaskmiddel slik:

■ Trykk tasten 1x. I displayet vises 2.01
■ Trykk tasten 1x, i displayet vises enten 0, 1, 2, eller 3.

= doser pulveroppvaskmiddel på innsiden av døren (G 8066 og G 8066 WES)

= doser flytende oppvaskmiddel med intern doseringspumpe, variant 1 (G 8066 DOS og G 8066 WES DOS)

2 = doser flytende oppvaskmiddel med ekstern DOS modul, variant 2 (G 8066 og G 8066 WES)

3 = doser flytende oppvaskmiddel med intern doseringspumpe fra ekstern beholder, variant 3 (G 8066 DOS og G 8066 WES DOS)

■ Trykk tasten 📁 inntil ønsket tilsetting av oppvaskmiddel vises.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 1.4.

1.2 Innstilling av doseringsmengde

Når oppvaskmaskinen er programmert for tilsetting av flytende oppvaskmiddel, kan doseringsmengden endres som følger:

Doseringsmengden skal innstilles i henhold til oppvaskmiddelprodusentens angivelser hhv. krav fra Mattilsynet.

Eksempel: Produsenten av oppvask-middel anbefaler en doseringsmengde på 0,5 %. Mengden som skal stilles inn er da 0.50.

■ Hent frem programmeringsnivå 2 (se 1.1).

Etter dette, eller hvis programmeringsnivå 2 allerede er hentet frem, stiller du inn doseringsmengden slik:

■ Trykk tasten 📁, inntil 2.02 vises.
■ Trykk tasten 📁.

I displayet vises innstilt doserings-mengde for flytende oppvaskmiddel i %:

$$ 0. 0 0 - 1. 0 0 = 0, 0 \% - 1 \% \text { doserings } $$

mengde (fabrikkinnstilling:

$$ 0.20 = 0,2\%). $$

■ Trykk tasten [REDACTED] flere ganger, eller hold den inne, til ønsket verdi vises.

Doseringsmengden er stilt inn:

Innstilt verdi:____

Kun DOS Modul C 60:

Still i tillegg doseringsmeng-debryteren på DOS-modulen på "10".

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 1.4.

■ Trykk tasten 📄, inntil 2.03 vises.
■ Trykk tasten 📁, i displayet vises "do1".
■ Trykk tasten på ny.

Doseringssystemet luftes automatisk. Luftingen er avsluttet, när det vises en i displayet.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 1.4.

1.4 Lagring av endrede verdier

■ Trykk tasten ◇. I displayet vises SP.
■ Trykk tasten ◇ en gang til. Endringen lagres.
■ Slå av maskinen med tasten 0.

2. DOS 2 Innstilling av doseringsmengde for glansemiddel og lufting av doseringssystemet (programmeringsnivå 3)

2.1 Velge tilsetting av glansemiddel

Du må først hente frem programmeringsnivå 3 slik:

■ Slå av maskinen med tasten 0.
■ Hold tastene 📁 og ◇ inne, og slå samtidig på oppvaskmaskinen med hovedbryteren 📋.

I displayet vises aktuell programstatus P...

Kontrollampen ⇌ lyser.

■ Trykk tasten 3x, i displayet vises 3 (programmeringsnivå 3).

■ Trykk tasten 1x. I displayet vises 3.01.
■ Trykk tasten 📁, i displayet vises 0 eller 1.

$$ \begin{array}{l} \text { O } = \text { Intern pumpe,ekstern beholder } \ (\text { G 8066 og G 8066 WES }) \end{array} $$

$$ \begin{array}{l} \text { I } = \text { Intern pumpe og beholder } \ \text {(G 8066 DOS og G 8066 WES DOS) } \end{array} $$

■ Trykk tasten 📁 inntil ønsket doseringstype vises.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 2.4.

2.2 Innstilling av doseringsmengde

Doseringsmengden skal innstilles i henhold til oppvaskmiddelprodusentens angivelser hhv. krav fra Mattilsynet.

Eksempel: Oppvaskmiddelprodusenten anbefaler en glansemiddelmengde på 0,03 %. Mengden som skal stilles inn er da 030.

■ Hent frem programmeringsnivå 3 (se 2.1).
Etter dette, eller hvis programmeringsnivå 3 allerede er hentet frem, stiller du inn doseringsmengden slik:
■ Trykk tasten 📄, inntil 3.02 vises.
■ Trykk tasten 📄.

I displayet vises innstilt doserings-mengde for flytende oppvaskmiddel i %:

$$ \begin{array}{l} 0 0 0 - 1 0 0 = 0, 0 \% - 0, 1 \% \text { doserings- } \ \text { mengde (fabrikkinnstilling: } 0 3 0 = \ 0, 0 3 0 \%). \end{array} $$

■ Trykk tasten 📁 flere ganger, eller hold den inne, til ønsket verdi vises.

Doseringsmengden er innstilt.

Innstilt verdi:____

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 2.4.

■ Trykk tasten 📄, inntil 3.03 vises.
■ Trykk tasten 📁, i displayet vises "do2".
■ Trykk tasten 📁 på ny.

Doseringssystemet blir luftet automatisk. Luftingen er avsluttet när 0 vises i displayet.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 2.4.

2.4 Lagre endrede verdier

■ Trykk tasten ◇. I displayet vises SP.
■ Trykk tasten Ⓧ på ny. Endringen lagres.
■ Slå av maskinen med tasten 0.

3. Innstilling av rengjørings- eller skylletemperatur og / eller innstilling av skylletid (programmeringsnivå 4)

Etter at en endring er gjennomført, må rengjøringstemperaturene og / eller skylletiden føres inn for hånd i tilsvarende programspalte i programoversikten.

I programoversikten finner du også de fabrikkinnstilte rengjørings- og skylletemperaturene med skylletid.

I programmeringsnivå 4 kan du stille rengjøringstemperaturen fra 20 °C - 65 °C.

Skylletemperaturen er koblet til rengjøringstemperaturen. Som standard ligger den 20 °C over rengjøringstemperaturen (fast innstilling). Denne innstillingen kan justeres innenfor et område fra 15 °C til 25 °C.

Skylletiden kan du stille inn mellom 3 s og 10 s for alle oppvaskprogrammene.

3.1 Innstilling av rengjøringstemperatur

Du må først hente frem programmeringsnivå 4 slik:

■ Slå av maskinen med tasten 0.
■ Hold tasten 📁 og ◇ inne, og slå samtidig på oppvaskmaskinen med hovedbryteren. I displayet vises aktuell programstatus P.... Kontrollampen 🎉 lyser.

■ Trykk tasten 4x, i displayet vises 4 (programmeringsnivå 4).

Etter dette kan du endre rengjørings-temperaturen slik:

■ Trykk tasten 📄, inntil 4.01 vises.
■ Trykk tasten 1x, i displayet vises den aktuelle rengjøringstemperaturen, f. eks. 65. Maskinen er stilt inn på 65 °C fra fabrikken.
■ Trykk tasten [REDACTED] flere ganger, eller hold den inne, til ønsket temperatur vises.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 3.4.

3.2 Innstilling av skylletemperatur fast innstilling

■ Hent frem programmeringsnivå 4 (se 3.1).

Etter dette, eller hvis programmeringsnivå 4 allerede er hentet frem, endrer du skylletemperaturen slik:

■ Trykk tasten 📁, til 4.02 vises.
■ Trykk tasten 📁, i displayet vises aktuell skylletemperatur fast innstilling, f. eks. 20. Maskinen er innstilt på 20 °C.

Dette betyr: Ved en fabrikkinnstilt rengjøringstemperatur på 65 °C, ligger skylletemperaturen på 85 °C.

■ Trykk tasten 📁 flere ganger inntil ønsket temperatur vises.

Skylletemperaturen skal ligge 20 °C høyere enn rengjøringstemperaturen.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 3.4.

3.3 Velge skylletid

■ Hent frem programmeringsnivå 4 (se 3.1).

Etter dette, eller hvis programmeringsnivå 4 allerede er hentet frem, endrer du skylletiden slik:

■ Trykk tasten 📁, inntil 4.03 vises.
■ Trykk tasten 📁, i displayet vises aktuell skylletid, f. eks. 60. Visningen skjer i tiendedels sekunder. Fra fabrikken er maskinen innstilt på 6 s.

Trykk tasten 📁 flere ganger, eller hold den inne, til ønsket skylletid vises.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 3.4.

3.4 Lagre endrede verdier

■ Trykk tasten ◇. I displayet vises SP.
■ Trykk tasten ⏻ på ny. Endringen lagres.
■ Slå av maskinen med tasten 0.

4. Varselsignal (programmeringsnivå 5)

Under denne spesialfunksjonen i programmeringsnivå 5 kan du aktivere et varselsignal for følgende hendelser:

- Programslutt = Varselsignal

- Feilmelding = Varselsignal

Ved en melding kan signalet slås av før tiden. Fremgangsmåte:

• Trykk tasten (feilmelding ved F0E, F2E),
• Trykk tasten 0 (strømbrudd).
• Åpne døren ved programslutt (strømbrudd).

Etter strømbrudd starter signalet på ny, dersom feilen fortsatt er der.

4.1 Innstilling av varselsignal

■ Slå av maskinen med 0.
■ Hold tastene 📁 og ◇ inne, og slå samtidig på oppvaskmaskinen med hovedbryteren 1.

I displayet vises aktuell programstatus P...

Kontrollampen lyser.

■ Trykk tasten 5x, i displayet vises 5 (programmeringsnivå 5).

Still deretter varselsignalet inn slik:

■ Trykk tasten 📁, til 5.01 vises.
■ Trykk tasten 1x, i displayet vises den aktuelle funksjonen, f. eks. 0. Fra fabrikken er maskinen innstilt på 0.
■ Trykk tasten 📁 inntil ønsket funksjon 0, 1, 2, eller 3 vises.

= Utkoblet signal (fabrikkinnstilling)

1 = Visning av programslutt
2 = Feilvisning
3 = Feilvisning og visning av programslutt

■ Trykk tasten 6x, i displayet vises 5 (programmeringsnivå 6).

Etter dette kan du endre programtiden slik:

■ Trykk tasten 📄, inntil 6.01 vises.

■ Trykk tasten 1x, i displayet vises aktuell programtid, f. eks. 90. Fra fabrikken er maskinen innstilt på 90 s.

■ Trykk tasten 📁 flere ganger, eller hold den inne, til ønsket programtid vises. Innstillingen skjeri5sskritt.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 5.4.

5.2 Endre programtiden for programmet STANDARD

■ Hent frem programmeringsnivå 6 (se 5.1).

Etter dette, eller hvis programmeringsnivå 6 allerede er hentet frem, endres programtiden slik:

■ Trykk tasten 📁, til 6.02 vises.
■ Trykk tasten 1x, i displayet vises den aktuelle programtiden, f. eks. 120. Fra fabrikken er maskinen innstilt på 120 s.
■ Trykk tasten flere ganger, eller hold den inne, til ønsket programtid vises. Innstillingen skjeri5sskritt.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 5.4.

5.3 Endre programtiden for programmet INTENSIV

■ Hent frem programmeringsnivå 6 (se 5.1).

Etter dette, eller hvis programmeringsnivå 6 allerede er hentet frem, endres programtiden slik:

■ Trykk tasten 📁, til 6.03 vises.
■ Trykk tasten 1x, i displayet vises den aktuelle programtiden, f. eks. 180. Fra fabrikken er maskinen innstilt på 180 s.
■ Trykk tasten flere ganger, eller hold den inne, til ønsket programtid vises. Innstillingen skjeri5sskritt.

Dersom det ikke skal foretas flere innstillinger i dette programmeringsnivået, fortsett med trinn 5.4.

5.4 Lagre endrede verdier

■ Trykk tasten ◇. I displayet vises SP.
■ Trykk tasten Ⓧ på ny. Endringen lagres.
■ Slå av maskinen med tasten 0.

6. Tilbakestilling av fabrikkens grunninnstillinger

I programmeringsnivå 7 kan alle parametrene tilbakestilles til grunninnstillingen fra fabrikken. For å gjøre dette må du i første trinn hente frem fabrikkinnstillingen, og i andre trinn bekrefte fabrikkinnstillingene. Etter at fabrikkinnstillingene er bekreftet, er alle endringene tilbakestilt og må ved behov legges inn på nytt.

Trinn 1 - aktivere fabrikkinnstilling:

Fabrikkinnstillingene er nå hentet frem.

Hvis innstillingen 00 er valgt ved en feiltakelse, kan du hente frem egne innstillinger ved å velge innstillingen PP.

Kun hvis innstillingen 00 ble valgt ved en feiltakelse:

■ Trykk tasten 📄, for å veksle mellom innstillingen 00 og PP.

Trinn 2 – bekrefte innstillingen:

■ Trykk tasten ◇, i displayet vises SP.
■ Trykk tasten ☐ en gang til. Endrede verdier er tilbakestilt.
■ Slå av maskinen med 0.

Alle verdier som kan endres er nå stilt tilbake til grunninnstillingen.

En evt. endret verdi (hardhetsgrad) i kalkfilteret ble også tilbakestilt til grunninnstillingen fra fabrikken (19 °d). Det må foretas en ny innstilling.

Ved valg av innstillingen PP, er ikke egne innstillinger blitt tilbakestilt. Fabrikkinnstillingene er ikke blitt aktivert.

Rengjøring av vaskekammeret, tank og silene

⚠ Maskinen må ikke brukes uten at silene er på plass!

Tank og silkombinasjonen må kontrolleres regelmessig og rengjøres ved behov. Rengjøring er avhengig av tilsmussingsgrad og antall vaskeomganger. Maskinen må imidlertid alltid rengjøres etter daglig drift.

⚠️ Fare for skade ved glasskår.

Rengjøring av tank og vaskekammer / tømming

■ Trykk tasten 🐎, for å starte programmet T∅MMING (se programoversikten).

Hvis ikke rengjøringsresultatet er tilfredsstillende, kan programmet startes på nytt og forløper i forkortet form.

■ Trykk tasten ☐, for å starte programmet T∅MMING på nytt.

Rengjøring av bunnsilen

■ Ta først ut fremre bunnsil ved å løfte den litt opp.
■ Deretter tar du ut bakre bunnsil ved å løfte den litt opp.
■ Rengjør bunnsilene godt under rennende vann.
- Sett silene på plass igjen i omvendt rekkefølge. Pass på at silene plasseres riktig i rammen i vaskekammeret. Bunnsilen må ligge glatt i bunnen på vaskekammeret.

Rengjøring av finfilter

■ Ta finfilteret ut av bunnkaret ved å dreie til venstre.
■ Rengjør finfilteret godt under rennen-de vann.
■ Sett finfilteret inn i bunnkaret ved å dreie til høyre.
■ Sett bunnsilene inn i omvendt rekkefølge igjen. Bunnsilen må ligge glatt på bunnen i vaskekammeret.

Rengjøring av betjeningspanelet

■ Rengjør betjeningspanelet med en fuktig klut eller med et vanlig rengjøringsmiddel for kunststoff, hhv. med et desinfeksjonsmiddel som er testet og godkjent for slik bruk.

⚠️ Ikke bruk skuremidler og ikke glass- eller universalrengjøringsmidler!

På grunn av den kjemiske sammensetningen kan de forårsake betydelige skader på kunststoffoverflaten.

Rengjøring av maskinfronten

■ Fronten behandles med et egnet middel for kjøkkenfronter.

⚠️Ikke bruk rengjøringsmidler med salmiakk, heller ikke nitro- og kunststoffharpiksfortynner!

Rengjøring av spylearmene

Det kan forekomme at rester setter seg fast i dysene i spylearmene.

Kontroller derfor spylearmene med jevne mellomrom (ca. hver 6. måned).

■ Trykk rester inn i dysene med en spiss gjenstand og skyll godt under rennende vann.

Ta av spylearmene slik:

■ Skru av øvre spylearm.

■ Skru av nedre spylearm. Underkurven må være tatt ut på for- hånd.

Rester i nedre spylearm lar seg lettere spyle ut när lokkene åpnes.

- Åpne lokkene i pilretningen og skru dem fast igjen etter rengjøringen.

Vær oppmerksom på:

Kontroller om spylearmene lar seg rotere fritt, etter at du har satt dem på plass.

De fleste feil som oppstår ved daglig bruk, kan du rette på selv. Du sparer tid og kostnader siden du slipper å tilkalle service.

Oversikten nedenfor skal hjelpe deg å finne årsaken til en feil og til å rette på feilen. Husk imidlertid:

⚠️ Reparasjoner skal bare utføres av fagfolk. Reparasjoner som ikke er fagmessig utført, kan utsette brukeren for betydelig fare.

Feil Mulig årsak Retting
Oppvaskmaskinen starter ikke	Døren er ikke skikkelig lukket.	Trykk døren skikkelig igjen.
	Støpselet er ikke satt inn.	Sett inn støpselet.
	Sikringen er utløst. Aktiver sikringen (minste sikringsstørrelse se typeskiltet).
Oppvaskmaskinen vas- ker ikke lenger	Sikringen er utløst. Aktiver sikringen (minste sikringsstørrelse se typeskiltet).
	Døren er ikke lukket skikkelig.	Trykk døren skikkelig igjen.
En stund etter program- start blinker kontrollam- pen (feilkode i dis- playet: F..E)	Vannkranen er stengt.	Åpne vannkranen helt.
	Silen i forskruningen til vanninntaket er tilstoppet.	Før du retter feilen:- Slå av maskinen med tasten 0.Deretter:- Rengjør silen i vanninn- taket, se kapittel "Feil- retting".
	Waterproof-systemet har reagert.	Tilkall service.
	Flytetrykket ved vanntil- koblingen er lavere enn 100 kPa.	Spør installatøren om mu- lige tiltak.

Feilsøking

Feil Mulig årsak Retting
Vaskeprogrammet er fer-dig for tidlig, kontrollam-pen blinker (feilkode i displayet F..A)		Før du retter feilen:– Slå av maskinen med tasten 0.
	Silene i vaskekammeret er tilstoppet.	Rengjør silene, se kapittel "Rengjøring og stell".
	Avløpspumpen eller tilba-keslagsventilen er tilstop-pet.	Rengjør avløpspumpen el-ler tilbakeslagsventilen, se kapittel "Feilretting".
	Det er knekk på avløps-slangen.	Fjern knekk på avløps-slangen.
Bankelyd i maskinen	En spylearm slår mot en servisedel.	Avbryt programmet og plasser servisedelen som hindrer spylearmen anner-ledes.
Klaprelyd	Servisedeler beveger seg.	Avbryt programmet og plasser serviset støtt.
Bankelyd i vannledning-en	Er eventuelt forårsaket av vannledningens plasser-ing eller at vannledning-ens tverrsnitt er for lite.	Har ingen innvirkning på oppvaskmaskinens funk-sjon: Spør eventuelt instal-latøren.
Rustflekker på bestikk	Lokket på saltbeholderen er ikke ordentlig lukket el-ler satt på skjevt.	Sett på lokket rett og skru det fast til.
	Bestikket er av materialer som ikke er tilstrekkelig rustfrie.	Ingen!Kjøp bestikk som er be-regnet for maskinopp-vask.
Feil Mulig årsak Retting
Serviset er ikke rent	Serviset er ikke plassert riktig. Servisedeler ligger i hverandre. Vannstrålene kan ikke nå alle flatene.	Følg rådene i kapittelet "Anvendelsesteknikk".
	Programmet var for svakt.	Velg et kraftigere program, se "Programoversikt".
	Det ble dosert for lite oppvaskmiddel.	Bruk mer oppvaskmiddel, se kapittel "Programmer-ing av spesialfunksjoner".
	Spylearmen er blokkert av for høye servisedeler.	Prøv om du kan svinge spylearmene. Plasser evt. serviset annerledes.
	Spylearmdysene er til-stoppet.	Rengjør spylearmdysene, se kapittel "Rengjøring og stell".
	Silkombinasjonen i vaske-kammeret er ikke ren eller ikke satt inn riktig. Som følge av dette kan også spylearmdysene være tilstoppet.	Rengjør silkombinasjonen eller sett den inn riktig. Rengjør spylearmdysene, se kapittel "Rengjøring og stell".
	Tilbakeslagsventilen er blokkert i åpnet tilstand. Vaskevann renner tilbake inn i maskinen.	Rengjør avløpspumpe og tilbakeslagsventil, se ka-pittel "Feilretting".
Serviset blir ikke tørt eller det er flekker på glass og bestikk	Det er for lite glansemid-del eller glansemiddelbe-holderen er tom.	∅k doseringsmengden el-ler fyll på glansemiddel, se kapittel "Programmer-ing av spesialfunksjoner".

Feilsøking

Feil Mulig årsak Retting
Hvitt belegg på servise og bestikk, glassene er blitt melkeaktige; belegget kan tørkes av	For lite glansemiddel. ∅k d	doseringsmengden, se kapittel "Programmer-ing av spesialfunksjoner".
	Det er ikke fylt salt i salt-beholderen.	Fyll på regenereringssalt, se kapittel "Kalkfilter".
	Lokket på saltbeholderen er ikke ordentlig lukket el-ler satt på skjevt.	Sett på lokket rett og skru det fast til.
Glass og bestikk har striper, glass får en blå-lig farge. Belegget kan tørkes av	Mengden av glansemid-del er stilt inn for høyt.	Reduser doseringsmeng-den, se kapittel "Program-mering av spesialfunksjo-ner".
Glass blir matte og mis-farget; belegget kan ikke tørkes av.	For dårlig manuell forskyll-ing.	Glassene må forskylles bedre.
	Glassene tåler ikke ma-skinoppvask. Overflatene blir forandret.	Ingen! Kjøp glass som er egnet for oppvaskmaskin.
Te eller leppestift er ikke fullstendig fjernet	For dårlig manuell forskyll-ing.	Serviset må forskylles bedre.
	Det valgte programmet hadde en for lav rengjør-ingstemperatur.	Velg et program med en høyere rengjøringstempe-ratur.
	Oppvaskmiddelet har for svak blekeeffekt.	Bytt oppvaskmiddel.
Kunststoffdeler er mis-farget	Naturfargestoffer, f.eks. fra gulrøtter, tomater eller ketchup kan være årsak-en. Oppvaskmiddelmeng-den var for liten eller ble-keeffekten for svak for na-turfargestoffer.	Bruk mer oppvaskmiddel, se kapittel "Programmer-ing av spesialfunksjoner". Deler som allerede er mis-farget, vil ikke få tilbake sin opprinnelige farge.

Visning av flere feilkoder

■ Slå av oppvaskmaskinen med tasten 0.
■ Slå på oppvaskmaskinen igjen med tasten 1.
■ Start programmet T∅MMING ↓.
■ Velg et vaskeprogram, for å fylle boileren og tanken til oppvaskmaskinen. Dersom programmet T∅MMING ↓ ikke kan startes eller en feilkode vises på ny, tilkall service.

Rengjøring av avløpspumpe og tilbakeslagsventil

Hvis det er vann i oppvaskmaskinen etter at et program er slutt, er ikke vannet blitt pumpet ut. Avløpspumpen og tilbakeslagsventilen kan være blokkert av fremmedlegemer. Disse er lette å fjerne.

⚠ Vannet i tanken kan være svært varmt. Avkjøl vannet.

■ Ta bunnsilene og finfilteret ut av vas-

■ Vipp tilbakeslagsventilen forover og løft den opp.
■ Skyll tilbakeslagsventilen godt under rennende vann.
■ Ventilasjonshullet må ikke tilstoppes (se illustrasjon).
■ Frigjør evt. fremmedlegemer fra ventilasjonshullet med en spiss gjenstand.

Under tilbakeslagsventilen sitter avløps-pumpen ①.

■ Før du setter tilbakeslagsventilen på plass, se etter om eventuelle fremmedlegemer blokkerer avløpspumpen ① eller silen ②.
■ Fjern eventuelle fremmedlegemer.
■ Sett tilbakeslagsventilen omhyggelig på plass igjen i omvendt rekkefølge.
■ Plasser bunnsilene og finfilteret i omvendt rekkefølge. Bunnsilene må ligge glatt på bunnen i vaskekammeret.

Rengjøring av silen i vanninntaket

For å beskytte vanninntaksventilen, er det bygd inn siler i slangeforskruningen. Hvis silene er skitne, må de ren-gjøres ellers renner det for lite vann inn i maskinen.

■ Koble oppvaskmaskinen fra el-nettet (slå av maskinen, trekk ut støpselet eller skru ut hhv. koble ut sikringen).
■ Steng vannkranen og skru av vanninntaksventilen.

■ Rengjør flatsilen (1) og finsilen (2), evt. bytt dem ut.
■ Sett silen og pakningen på plass igjen; pass på at de sitter riktig!
■ Pass på at forskruningen ikke skrus skjevt på när du skrur igjen vannkranen.
- Åpne vannkranen. Dersom det renner vann ut, skru hardere til.

Service

■ Serviceavdelingen trenger oppvaskmaskinens modell og nummer.

Begge opplysningene finner du på typeskiltet (se under "Elektrotilkobling").

Følg vedlagte monteringsskjema!

⚠️ I maskinens omgivelser bør det bare brukes møbler for industriell bruk, for å unngå risiko for skader på grunn av kondensvann.

Maskinen må stå støtt og vannrett. Ujevnheter i gulvet og maskinens høy-de kan utlignes, hhv. tilpasses, med de fire skruføttene.

Oppvaskmaskinen er egnet for følgen-de oppstillingsvarianter:

- Innbygging (standard):

Oppvaskmaskinen må bare bygges inn under en gjennomgående benkeplate eller en oppvaskbenk. Benkeplaten må være beregnet for profesjonell bruk.

Innbyggingsrommet må være minst 60 cm bredt, 60 cm dypt og 82 cm høyt.

– Fri oppstilling (opsjonal).

(Ombyggingsett "topplate" er nødven-dig)

- Sette inntil eller sette inn i (opsjonal):

Oppvaskmaskinen skal stilles ved siden av andre maskiner eller møbler, hhv. inn i en nisje. Nisjen må være minst 60 cm bred og 60 cm dyp.

(Ombyggingsett for "topplate" er nødvendig)

Dekkplate (beskyttelsesplate)

Undersiden av benkeplaten må be- skyttes med en beskyttelsesplate mot skader på grunn av vanndamp.

⚠️ Alle arbeider i forbindelse med elektrotilkoblingen må utføres av elektrofagfolk.

• Tilkobling til stikkontakt i henhold til lokale bestemmelser (stikkontakten må være tilgjengelig etter at maskinen er montert). En elektrisk sikkerhetstest, f.eks. ved reparasjon eller vedlikehold, kan da enkelt gjennomføres. En hovedbryter med atskillelse fra nettet på alle poler skal installeres. Hovedbryteren må ha en kontaktåpning på minst 3 mm, og må kunne kobles ut i nullstilling.
• For å øke sikkerheten, anbefales å koble en jordfeilbryter med en utløserstrøm på 30 mA til maskinen.
• En potensialutjevning skal, om nødvendig gjennomføres.
• Ved utskiftning av tilkoblingsledningen skal en original Miele reservedel eller en tilsvarende ledning med ledningsendehylser brukes.
• Tekniske data: se typeskiltet eller vedlagte koblingsskjema!

Maskinen må bare brukes med spenning, frekvens og sikring som angitt på typeskiltet.

En omkobling kan foretas i henhold til vedlagte omkoblingstegning og kob-lingsskjema.

Typeskiltet befinner seg på baksiden av maskinen og på underkanten av vaskekammeret, til venstre oppe bak montasjeluken.

Koblingsskjemaet befinner seg bak betjeningspanelet.

Omkoblingstegning befinner seg bak montasjeluken.

Se også vedlagte monteringsskjema!

Tilkobling av potensialutjevning

For tilkobling av en potensialutjevning er det en tilkoblingsskrue på baksiden av maskinen ( ).

Vanninntak

⚠ Vannet i oppvaskmaskinen er ikke drikkevann!

• Oppvaskmaskinen må kobles til vannettet i henhold til de lokale forskriftene.
• Tilbakeslagsventil er ikke nødvendig.
• Vanntrykket (flytetrykket) må være minst 100 kPa overtrykk (100 kPa = 1 bar).
  Ved et vantrykk (flytetrykk) under 100 kPa forlenges vanninntakstiden automatisk.
  Maks. tillatt statisk trykk er 1000 kPa (overtrykk).
  Hvis vantrykket ikke ligger i området fra 100-1000 kPa, spør Mieles serviceavdeling om nødvendige tiltak (eventuelt lyser kontrollampen -feilkode "F2E"-).

• Maskinen er som standard utstyrt for tilkobling til kaldt - eller varmtvann inntil maks. 65 °C.

• På oppstillingsstedet må det finnes en stoppekran med 3/4" forskruning. Kranen må være lett tilgjengelig, da vanninntaket skal være stengt når maskinen ikke brukes.

• Inntaksslangen er en ca. 1,7 m lang trykkslange DN 10 med 3/4" forskruning. En 1,5 m lang, fleksibel metallslange (prøvetrykk 14 kPa) kan leveres til forlengelse. Silen i forskruningen må ikke fjernes.
• Monter filteret til vanninntaket (ligger vedlagt) mellom stoppekranen og inntaksslangen.
  (Tegning se "Rengjøring av silen i vanninntaket").

Se også vedlagte monteringsskjema!

Avløp

• Maskinen har innebygd tilbakeslagsventil i avløpet, slik at avløpsvannet ikke kan renne inn i maskinen igjen via avløpsslangen.
• Maskinen bør helst kobles til et separat avløpssystem på oppstillingsstedet.

Hvis det ikke finnes en separat tilkobling, anbefaler vi å koble maskinen til en dobbeltkammer-vannlås (kan leveres av Mieles serviceavdeling).

Tilkoblingen på stedet må, målt fra underkanten av maskinen, ligge mellom 0,3 m og 1 m høyde.

Hvis tilkoblingen ligger lavere enn 0,3 m, legg avløpsslangen i bøy på minst 0,3 m høyde.

Avløpssystemet må kunne oppta en avløpsmengde på minst 16 l/min.

Se også vedlagte monteringsskjema!

Høyde: 82 (85) cm

Bredde: 60 cm

Dybde: 60 cm

Spenning: se typeskiltet

Tilkoblingsverdi: se typeskiltet

Sikring: se typeskiltet

Tilkoblingsledning: ca. 1,5 m

Vanntrykk (flytetrykk):

100 - 1000 kPa overtrykk

(100 kPa = 1 bar)

Kaldt- eller

varmtvannstilkobling: inntil maks. 65 °C

Pumpehøyde:

Pumpelengde: maks. 4 m

Støynivå LpA Frittstående maskin: <70

Innbyggingsmaskin: <70

Godkjenninger:

VDE, radiostøybeskyttelse, DVGW, €

Program1)	Anvendelse Oppvaskmiddeli pulverform2)Ta hensyn til produsentens angivelser!
INTENSIV3 min	For meget skittent servise med inntør-kede matrester.
STANDARD2 min	For normalt skittent servise i kontinuer-lig bruk.
KORT1,5 min	"Hurtigprogram" for litt tilsmusset ser-vise.
T∅MMING	Utpumping av oppvaskvannet med in-tegrert selvrengjøring av vaskekam-meret(f.eks. ved driftsslutt).

1) De korte programtidene oppnås kun ved varmtvannstilkobling og en varmeeffekt på 9,25 kW. (400 V 3N 50 Hz)

2) Automatisk dosering av flytende oppvaskmiddel

Programforløp
Vask3) 4)	Avdrypping Etterskylling	3) 5)
65 °C/160 sek	5 sek	85 °C/15 sek
65 °C/100 sek	5 sek	85 °C/15 sek
65 °C/70 sek	5 sek	85 °C/15 sek
2 min 45 sek

3) Endring av rengjørings-, skylletemperatur, og skylletid se "Programmering av spesialfunksjoner".
4) Tidene kan endre seg.
5) Tidene retter seg etter avløpspumpens utpumping og skyllingens varighet.

Miele AS

Løxaveien 13

1351 RUD

Postboks 183

1309 RUD

Telefon [phone]

Telefax 67 17 31 10
