Produkttype	Innbygningsovn
Merke	Gorenje
Modell	BP8960W
Dimensjoner (B x D x H)	440 x 390 x 340 mm
Nyttig volum	59 liter
Strømforsyning	230 V ~ 50 Hz, enfaset
Maksimal effekt	3,1 kW
Varmeelementer	Øvre (0,9 kW), nedre (1,3 kW), grill (1,6 kW), vifte foran (2,3 kW)
Stekefunksjoner	Statisk steking, varmluft, grill, tining, sirkulasjonsvarme, pyrolytisk rengjøring
Elektronisk timer	24-timers ur, timer (opptil 23:59), halvautomatisk og automatisk steking
Rengjøring	Pyrolytisk med sykluser på 90 til 180 minutter
Sikkerhet	Automatisk dørlås over 300°C, automatisk stopp ved slutten av steking
Medfølgende tilbehør	Kjøttspyd, rist, drypppanne, sideglideskinner
Energiklasse	Ikke spesifisert
Nettovekt	Omtrent 32 kg (estimat)

Ofte stilte spørsmål - BP8960W GORENJE

Hvordan installerer jeg Gorenje BP8960W-ovnen riktig?

Installasjonen må utføres av en kvalifisert fagperson. Kontroller at spenningen (230 V) samsvarer med typeskiltet. Forsikre deg om at møbelet tåler en temperatur på minst 85°C og at tilstøtende dører er mer enn 4 mm unna. Ovnen må jordes.

Hvordan bruker jeg den pyrolytiske rengjøringsfunksjonen?

Fjern alt tilbehør. Velg pyrolytisk funksjon; standardsyklusen varer 90 minutter (180 minutter hvis veldig skitten). Døren låses automatisk over 300°C. Når den er avkjølt, tørk av asken med en fuktig klut.

Hva gjør jeg hvis ovnen ikke varmer?

Kontroller at timeren er i manuell modus ved å trykke på manuellfunksjonsknappen. Forsikre deg om at termostaten og funksjonsvelgeren er innstilt. Hvis symbolet 'A' fortsatt lyser, slett programmet ved å trykke på riktig knapp.

Hvordan stiller jeg inn ovnens klokke?

Etter at strømmen er slått på, blinker tre nuller. Trykk samtidig på '+' og '-' knappene (eller innstillingsknappene) til ønsket tid vises. Slipp for å starte.

Kan jeg bruke aluminiumsfolie i ovnen?

Unngå å dekke bunnen av ovnen eller grillristen med aluminiumsfolie, da dette kan skade varmeelementene og forårsake overoppheting.

Hvordan demonterer jeg ovnsdøren for rengjøring?

Åpne døren helt, løft de bevegelige spakene på hengslene, løft deretter døren oppover mens du trekker den utover. Ikke senk døren ned i vann. Rengjør med en fuktig klut og et nøytralt rengjøringsmiddel.

Hva er tiningsfunksjonen?

Legg frossen mat på drypppannen i nederste rille. Viften går uten å varme, reduserer tinetiden med opptil en tredjedel. Døren lukket.

Hvordan bruker jeg kjøttspydet?

Tre kjøttet på spydet, fest med gaflene. Sett drypppannen i nederste rille, plasser spydet, fjern det isolerende håndtaket. Bruk grillfunksjon med kjøttspyd. For eksempel trenger en kylling på 1,3 kg 85-90 minutter.

Hva gjør jeg hvis timeren ikke fungerer?

Kontroller at timeren ikke er i automatisk modus (symbol 'A' lyser). Trykk på slettknappen for å gå tilbake til manuell modus. Timeren kan stilles inn opptil 23:59.

Hva er stekesymbolene og hva betyr de?

Symbolene inkluderer: kun lampe, statisk steking (øvre og nedre varmeelement), varmluft (vifte + varmeelement), grill, sirkulasjonsvarme, tining, pyrolytisk rengjøring. Se den veiledende tabellen i bruksanvisningen for temperaturer og tider.

BRUKSANVISNING BP8960W GORENJE

Viser timetal (0-24) og minutter.

Lige after tilslutning (og ogsa after en strømafbrydelse) vises der TRE blinkende tal pa panelet.

For at indtaste korrekt klokkeslaet skal man trykke og slippe tasten.

gores ved blot at trykke pa knappen

Hvis indikationen «A» lyser konstant og angiver, at ovenen er programmeret, skal man først annullere programmeringen ved at trykke pa

ogbringedisplayetpaulnul.

Automatisk tilberedning

(start-og sluttdispunkt for tilberedning)

1)

Programmér

tilberedningens

varighed

med

Programmér

sluttidspunktet

med

Man ønsker en tilberedning på 45 minutter, som skal slutte kl. 14.00.

Ved tryk pa indstilles displayet til 0.45. Ved

tryk paa

indstilles displayet til 14.00.

Nedtaelingen begynder med det samme og kan til enhver tid fremkaldes på displayet ved blot at trykke på knappen.

Advarsler og sikkerhetsinstruksjoner

För du tar ovnen i bruk, skal du lese nøye gjennom dette bruksanvisningen for Å alla informasjon om sikker installationsjon, korrekt bruk og vedlikehold av det nyeproduktet.

Dette Produktet mä installereres riktig av en fagperson i henhold til produsentens anvisninger.

Produsenten fraskriver seg ethvert ansvar for skade på personer eller gjenstander som følgge av uriktig eller utilstrekkelig installationsjon avproduktet.

Kontroller at spenningen og frekvensen til strømforsyninger stemmer overens med informasjonen på merkeplaten, som er plassert på forsiden av ovenen.

Viktig: Dette Produktet mä jordes.

Vi fraskiver oss alt ansvar for jordingsfeil eller for jording som iciutj med gjeldende forskrifter.

För det utføres reparasjons- og vedlikeholdsarbeid, mA strømtilførselen kobles fra ved Å trekke ut stopselet eller slå av sikringen.

For a opprettholde en kontinuierlig produktutvikling forbeholder vi oss retten til a foreta justeringer aller endringer pa produit uten forvarel.

Mens ovenen er i bruk, blir glasset og andre overflater svært varme. For a unngå forbrenninger og skader skal barn holdes i god avstand fra ovenen. Ovnen mA ikke brukes av sma barn. Sørg for at sma barn ikke leker med ovenen. Eldre og funksjonshemmede skal aldri bruke ovenen uten tilsyn.

Brennbart materiale ma aldri lagres i en skuff under innbyggingsovnen, da det kan ta fyr. Ikke plasser tunge gjenstander pa en apen ovnsdor og ikke sett deg pa den, da hengslene kan bl skadet.

Bruk av olje ell er fett til tilberedningen i ovnen medfører brannfare, og ovnen må ikke uten tilsyn.

For à unngá skade pá emaljen pá ovnens innside má du ikke plassere langpanner eller stekebrett pá bunnen av ovnen og ikke dekke ovnsbunnen med aluminiumsfolie.

Under tilberedningen dannes det naturlig damp som slipspes ut for a unnga for mye damp i ovnen. Denne dampen kan kondensere og danne sma vanndraper som legger seg pa de kjolige overflatene av ovnen. Det kan vare nodvendig a torke bort delle fuktigheten med en myk klut for a unnga misfarging og smuss pa ovnens overflate.

För du begyinner à bruke ovnen

Trekk ut stopselet eller slå av sikringen För du rengjør ovnen. Ta eventuell emballasje og ovsutstyr ut av ovnen. Rengjør innsiden av ovnen med varmt vann og et mildt rengjøringsmiddel.

Få bort saperester med en fuktig klut. Stekebrettet og annet ovnsutstyr vaskes i en oppvaskmaskin eller med varmt vann og et mildt rengjøringsmiddel. La alt tørke godt.

Tekniske data

Denne ovnen retter seg fetter direktivene 73/23 EØF, 93/68 EØF og EMC 89/336 EØF.

Forskriftsmessig spunning

230 V fase + nulleder

Innbyggingsovnens mål:

Lengde:440

Dybde: 390

Hoyde: 340

Volum: 59 I

Varmeelementenes ytelse:

Undervarmeelement: 1,3 kW

Overvarmeelement: 0,9 kW

Installere innbyggingsovnen

VIKTIG: Ovnen må installeres korrekt av en fagperson i samsvar med produsentens instruksjoner. Før det utfores reparasjons- og vedlikeholdsarbeid, må strømtilforselen kobles fra.

• spennen gen svarer til den som er angitt på merkeplaten nederst på ovenens forside

• overbelastningssikringen og strømnettet taler ovnens belastningsspenning (se merkeplaten)

• strømforsyningsanlegget er utstyrt med en effektiv jording, og at stikkontakten eller bryteren med en avstand på minst 3 mm mellom kontaktene erlett tilgengelig etter installasjonen

• Hvis kontakten ikke erlett tilgengelig, på det installereres en kursbryter med avstand på eller over 3 mm mellom kontaktene.

Trenger du en lengre ledning, skal du bruke en 1,5 mm kabel av typen H05RR-F.

La kabelen vare tilstrekkelig lang til at vedlikeholdsarbeidet lettes.

Viktig: Dette Produktet mä jordes.

Vi fraskriver oss alt ansvar for feil ved jording som ikke utført i trad med gjeldende forskritter.

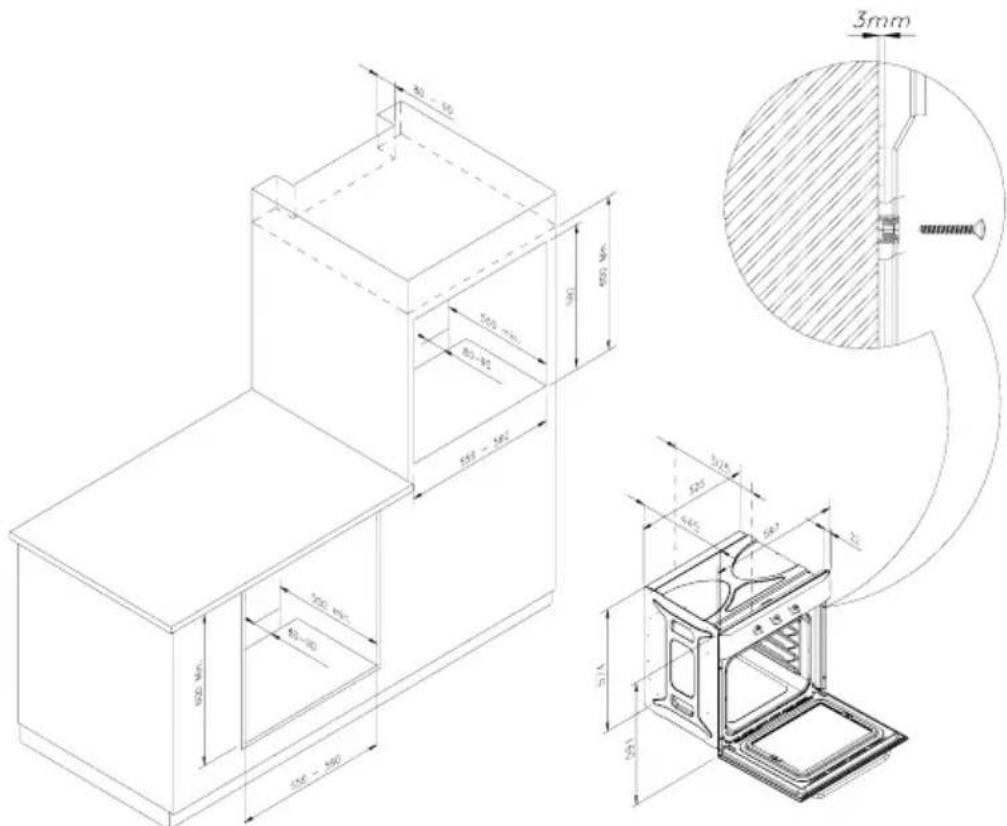

Dette produit er konstruert for innbygging i standardskap for ovner med 600 mm bredde. Skapet, tilstøtende innredning og alle materialer somBrukes til installasjonen, ma tale en romtemperatur paa minst 85^. I tillegg maskapdorer i tilstøtende innredning ha en avstand pa minst 4 mm fra ovnen. Visse innredninger av vinyl erler laminat er spesielt varmeomfintlige og kan skades ellereblekes.Eieren holdes selv ansvarlig for skader paa erler bleking av materialer som skjer ved en temperatur paa under 85^ ,ller som fge av at materialene befinner seg under 4 mm fra ovnen.

Ved innbygging under en benkeplate gjelder installasjonsmalene nedenfor.

NB: Når ovenen installereres i nærhen av andre elektriske apparater, på不经 strømkabelen være nær eller i kontakt med ovenens sidevegg.

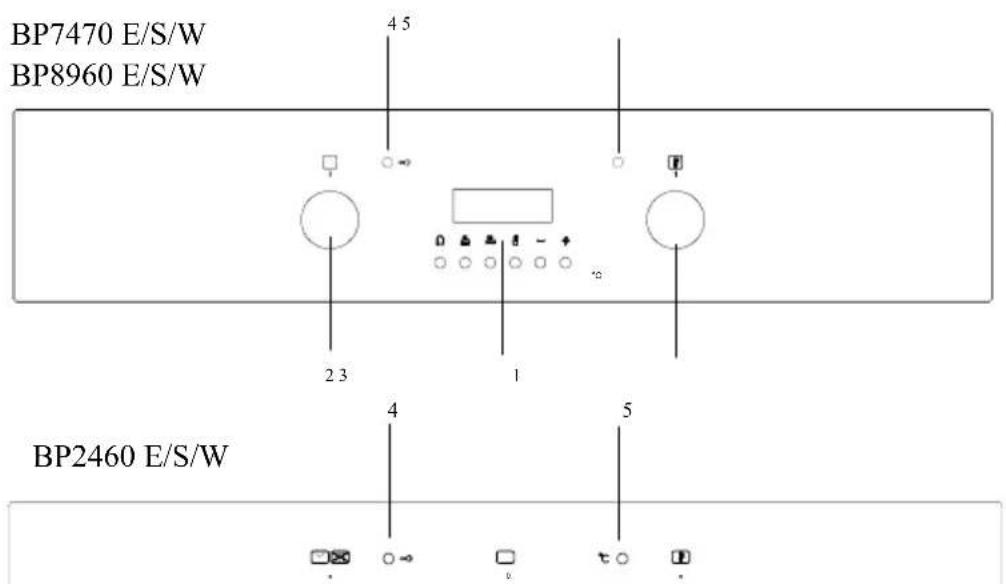

Ovnens funksjoner

1-Termostat
2-Programvelger
3 - Elektronisk koblingsur
4-Rdtdlys
5-Gult lys
6 - Timer

Du velger funksjon ved a vri programvelgeren med urviseren til riktig symbol. Ovnsbelysningen slas pa og indicatorlampen "On" lyser. Her er en oversikt over ovnens funksjoner og symbolene forppe:

Ovnens funksjoner

Bare belysning (BP2460 - BP7470 - BP8960)

Ovnsbelysningen slas pa.

Tradisjonell ovn (BP2460 - BP7470 - BP8960)

Over- og undervarmen slas pa for tradisjonell, statisk tilberedning. Fbr suk kal ovnen forvarmes til temperaturindikatoren slukker.

Medienne funksjonen anbefales det a bare tilberede mat pa ett brett. Ikke bruk den laveste ell hoyeste rillen, da det kan gi brent mat.

Under-/overvarme + vifte (BP7470 - BP8960)

Delvis varmluftsfunksjon (med doren lukket). Termostaten ma settes til onsket temperatur mellom 50 og 250^

Denne tilberedningen anbefales til mat som trenger steking på innsiden og utsiden (bakverk, stek).

Grill (BP2460 - BP7470 - BP8960)

Elementet under bunnen i ovsrommet brukes alene. Ovnen bør forvarmes i 15 minutter førBruk.

Denne funksjonen er ideell til baking av terter og paier av mørdeig. I slike tilfeller skal stekebrettet plasseres på nederste rille i ovenen.

Delvis varmluftsfunksjon (BP7470 - BP8960)

Viften virker sammen med det infrarode grillelementet overst i ovnen. Ovnen bør forvarmes i 5-10 minutter for bruk.

Nár du bruker dette funksjonen til tilberedning av kjøtt, fär du en sprø overflate, mens den sirkulerende varme luften sørger for jevn steking.

Omluftsgrill kan ogsa brukes til grilling. Da trenger icke maten snus sa ofte.

Ved grilling ma ovnsdoren alltid vare lukket

Ikke bruk aluminiumsfolie til a trekke til risten ell stekekaret under grillen. Den reflekterende folien kan skade grillelementet.

Hold ovnsdoren lukket nár du bruker grillen.

Varmluft (BP7470 - BP8960)

Viften og elementet som befinner seg bak ovenens bakvegg, sirkulerer varmluft for a gi jevn temperatur i hele ovenen.

Ovnstemperaturen skal reduseres med ca. 10% sammenlignet med tradisjonell tilberedning.

Tining (BP7470 - BP8960)

Viften virker uten elementet, sik at ovnen ikke varmes opp direkte. Ovnsdoren ma holdes lukket. Frossen mat som plasseres pa et Brett og settes inn nederst i ovnen, kan tines raskt. Med dette systemet reduseres tinginstiden med optil en tredjedel.

Kun undervarme (BP2460 - BP7470 - BP8960)

Elementet under bunnen i ovsrommet brukes alene. Ovnen bør forvarmes i 15-20 minutter før bruk.

Denne funksjonen er ideell til baking av terter og paier av mørdeig. I slike tilfeller skal bakebrettet plasseres på nederste rille i ovenen.

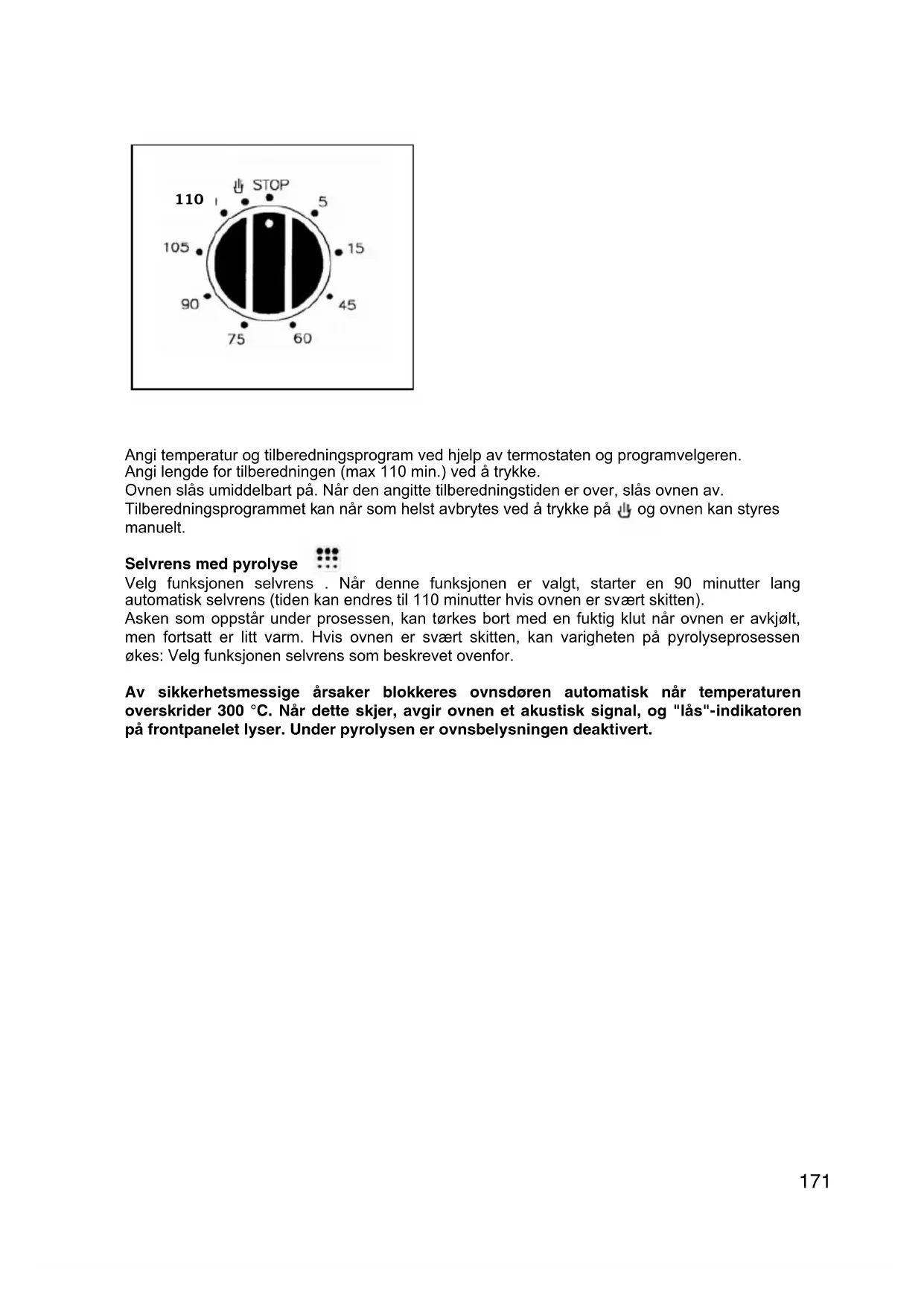

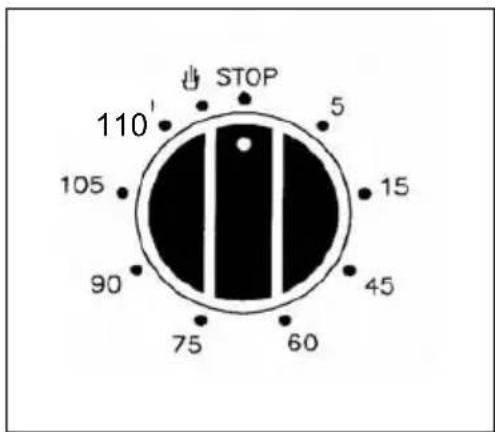

Selvrensmodus (BP2460 - BP7470 - BP8960)

Vri programvelgeren til deutsche funksjonen. Instillingen kan bare utfores med tidsuret. Pyrolysentarca.1,5time.

Angi temperatur og tilberedningsprogram ved hjelp av termostaten og programvelgeren. Angi lengde for tilberedningen (max 110 min.) ved a trykke.

Ovnen slås umiddelbart pa. När den angitte tilberedningstiden er over, slås ovnen av. Tilberedningsprogrammet kan när som helst avbrytes ved Å trykke pa og ovnen kan styres manuelt.

Selvrens med pyrolyse

Velg funksjonen selvrens. När这部分 funksjonen er valgt, starter en 90 minutter lang automatisk selvrens (tiden kan endres til 110 minutter hvis ønner svært skitten).

Asken som oppstår under prosessen, kan tørkes bort med en fuktig klut när ovnen er avkjølt, men fortsatt er litt varm. Hvis ovnen er svært skitten, kan varigheten pa pyrolyseprossessen økes: Velg funksjonen selvrens som beskrevet ovenfor.

Av sikkerhetsmessige arsaker blokkeres ovsdoren automatisk nár temperaturen overskrider 300^ . Nár dette skjer, avgir ovenen et akustisk signal, og "lås"-indikatoren på frontpanelet lyser. Under pyrolysen er ovsbelysningen deaktivert.

ELEKTRONISK KOBLINGSUR (fig. 3)

Koblingsuret har ffolgende funksjoner:

• 24-timers klokke med belyst display
• tidsur (opptil 23 timer og 59 min.)
• programmering av start og slutt på tilberedning
• halvautomatisch programmering (bare start aller slutt på tilberedningen)
• visning av valgt temperatur

(fig. 3)

Tastefunksjoner

"TIDSUR"

"TILBEREDNINGSTID"

"TILBEREDNING OVER"

"MANUELL POSISJON"

• "TALLEN PÄ DISPLAYET STIGER - KONTROLLER ANGITT TEMPERATUR"

• "TALLEN PÄ DISPLAYET SYNKER - KONTROLLER ANGITT TEMPERATURE"

Lyssymboler

"AUTO" - (blinker) - koblingsur i automatisk posisjon, men/DDE programmert "AUTO" - (lyser konstant) - koblingsur i automatisk posisjon, programmert

Manuell tilberedning er i gang

+A Automatism tilberedning er i gang

+Programmert tidsur

MERK: Nár du har valgt funksjön, gár det en viss tid (3-4 sekunder) För valget bekreftes. I\ denne perioden kan dataene endres.

Digital klokke

Viser timer (0-24) og minutter.

Umiddelbart etter at ovn er koblet til og etter et strombrudd, vises tre blinkende 0-tall pa displayet.

For Å angi klokkeslettet mä du trykke på knappene og samtidig eller -knappen og SAMTIDIG trykke på "+"-eller "-"-knappen til du har stilt inn nøyaktig klokkeslett. Når riktig klokkeslett er angitt, slipper du knappene, sik at klokken begynner Å gå.

Manuell tilberedning uten bruk av koblingsuret

Hvis du vil bruke ovnen manuelt, altså uten koblingsuret, mä du fjerne den blinkende "A" ved Å trykke på knappen

Nár "A" vises konstant og viser at ovenen er programmert, er det ikke mulig á stille koblingsuret til manuell funksjon, og ovenen kan derfor ikke slås på. I slike tilfeller má du Först avbryte programmet ved à trykke på, og deretter kan du angi manuell funksjon.

Koblingsur

Koblingsuret kan brukes til a male en期内e mellom 1 minut og 23 timer og 59 minutter.

1) Automatism tilberedning (start og slutt)

Angi lengde på tilberedningstid ved Å trykke på knappen

Angi slutt på tilberedningstid ved Å trykke på knappen

Angi temperatur og tilberedningsprogram ved hjelp av termostaten og programvelgeren.

Etter disse innstillingene lyser symbolet "A".

Eksempel: Tilberedningen tar 45 minutter og skal stoppe klokken 14.00.

Trykk pa tio 0.45 er innstilt.

Trykk pa tif 14.00 er innstilt.

Nár innstillingen er fullfört, vises klokken på displayet og symbolet "A" lyser. Dette betyr at tilberedningsprogrammet er lagret.

Klokken 13.15 (14.00 minus 45 minutter) slås ovnen automatisk på.
Klokken 14.00 slås ovnen automatisk av, og et lydsignal hores til du trykker på knappen.
Symbolet "A" blinker.

2) Halvautomatisch tilberedning

A. Angi tilberedningstid

B. Angi tilberedningssslutt

A) Angi lenghte for tilberedningen ved a trykke pa knappen

Ovnen slas umiddelbart på, og symbolet "A" lyser. När den angitte tilberedningstiden er over, slas ovnen av og et signal hores til det stoppes (som beskrevet ovenfor).

Symbolet "A" blinker.

B) Angi slutt pa tilberedningstid ved a trykke pa knappen

Ovnen slås på umiddelbart, og symbolet "A" lyser. Ved angitt tid slås ovnen av, og et signal høres til det stoppes (som beskrevet ovenfor).

Tilberedningsprogrammet kan när som helst avbrytes ved a trykke pa, og ovenen kan styres manuelt.

MERK: Funksjonene 1) og 2) eller 1)+ 2) er bare aktive nr en tilberedningsfunksjon er aktivert.

Tidsur = signal

Tidsurinnstillingen bestar bare av et lydsignal, som kan stilles inn til en maksimumstid pa 23 timer og 59 minutter.

Tidsuret stilles inn ved Å trykke på knappen og, samtidig, + eller - til den ønskede tiden vises på displayet.

Nar tiden er stilt inn, vises klokken og symbolet

Nedtellingen starter umiddelbart og kan när som helst ses på displayet ved a trykke på knappen

Nár den innstilte tiden er over, forsvinner symbolet , og lydsignalet hres til du stopper det ved at ry kkepá

Lyden kan endres (3 nivaer: lav - medium - hoy): Nar signalet hores, trykker du pa knappen "-".

MERK: Nár tilberedningstiden er over, høres signalet hvert sekund i inntil 7 minutter.

kan ovnen brukes manuelt.

Selvrens med pyrolyse

Velg funksjonen selvrens. Nådenne funksjonen er valgt, starter en 90 minutter lang automatisk selvrens (tiden kan endres til 180 minutter hvis ovenen er svært skitten). Med这部分 funksjonen rengjores ovenen ved at temperaturen øker til 475^ Asken som oppstar under prosessen, kan tørkes bort med en fuktig klut när ovenen er avkjolt, men fortsett er litt varm. Hvis ovenen er svært skitten, kan varigheten pa pyrolyseprossessen økes: Velg funksjonen selvrens som beskrevet ovenfor. Trykk pa knappen manuell pa det elektroniske tidsuret. Na vises 1:30 pa displayet.

Av sikkerhetsmessige arsaker blokkeres ovnsdoren automatisk nár temperaturen overskrider 300^ . Nár dette skjer, avgir ovnen et akustisk signal, og "lås"-indikatoren på frontpanelet lyser.

Frdu bruker pyrolysefunksjonen, ma alt ovnsutstyrsut av ovnen.
Vi anbefaler pa det sterkeste at det alltid er folk i nærhen mens ovenen er i pyrolysemodus.
- Alle större matrester ma fjernes fra ovenen for pyrolysen startes.

Skiffe lyspaere i ovennen

NB!Koble ovnen fra strømtilfselen.

Nár lyspaeren i ovenn skal skiftes, mä beskyttesesdekselet "A" fjernes ved á vri det mot klokken. Etter at paeren er skiftet, settes dekselet "A" på plass igjen.

(Fig. 4)

Ta ut ovnsdoren (fig. 5)

Begge ovsndorene kan tas ut for a gjore det lettere a rengjore ovnen og gi deg bedre tilgang til ovnens innside (se tegningen).

For a lette rengjorgen kan drene fjernes ved hjelp av hengslene:

Hengsler med bevegelige rigler

Hengslene A er utstyrt med to bevegelige rigler B.

Nár rigelen B lóftes, gár hengselen ut av posisjonen. Døren kan ná lóftes opp og trekkes ut. Ta tak i sidene pa døren, ved hengslene, nar du gjør dette.

Nár dōren skal settes pá plass igjen, skal du Först före hengslene pá plass.

För du lukker doren, mä du huske à slippe ned de to bevegelige riglene B som brukes til à feste hengslene.

Ikke legg doren i vann

Rengjør den emaljerte innerflaten og glasset med en fuktig klut og et mildt rengjøringsmiddel, skyll og tørk deretter av med en myk klut.

Glasset kan om nødvendig fjernes ved á skru ut de to festeskruene på sidene. Sørg for at glasset er helt tør før du setter det på plass igjen. Pass på at du ikke strammer festeskruene for hardt nrglasset monteres.

Ovnsutstyr

Slik bruker du det roterende grillspydet (fig. 6)

I den samme ovenen kan grillspydet brukes i kombinasjon med grillen. Kjotten ma stikkes pa spydet og blokkeres med de to gaflene.

A. Sett langpannen på den nederste rillen i ovenn.

B. Plasser den ene gaffelen pa stalstangen og fest den. Stikk kjottet pa spydet og plasser den andre gaffelen sik at kjottet holdes pa plass.

Disse funksjonene bør brukes til ømfintlige og/eller forvarmede retter.

Den samme retten kan tilberedes på forskjellige riller (tilberedningstiden er den samme).

TexHnueckne daHHbIe

AnHHbI npH6Op COOTBETCTByeT HOpMe NO NOaBJIeHIO paDnONOMex.

Hapjxehne nTaHn

230B-50Γ.

BHyTpHHe pa3MepbI NOIOCTn DyXOBKn

BbICota:340 MM

LInpuHa:440MM

Tny6nHa:390MM

Obem:59n.

-MaKcHMaJIbHaN NOTppeBnEeMaH MOUHOCTb:

3,1 kW

YCTaHOBka

BAKHO: N3dJIne DoJXHO 6bITb
npaBnIbHO yCTaHOBJIeHO CINaMn IINb
TOJIbKO KBaJIncΦNcIPoBaHHO nepCOHaJa,
co6JIIOaI INCTpyKlUIn ΦIpMbI-N3rOTOBtJIa.
JIIObIe pa6Otbl DOJXHbI BbIIOJIHrTbCra Ipi
OTKJIIOueHHOM 3JIeKTPuYeCKOM PNTaHIN.

IOnKJIIOUCHHE:Y6eHITecb,HTO HnnpJxHeHc COOTBeTCTByET 3HaueHNO Ha nacnopTHoTb6NIuKe,pacnoLOXKeHHoB HnXKeH yactn,Ha BHyTpEHHe CTOpOHe DBepCuI. DxyOBKa DOJXHa NOkJIIOuHaTbcS C3aIN, Ka6elem C MmHmAlbHbIM CeyeHem 1,5 MM, npedyCMaTPnbA yCTaHOBky BceONIOCHORO BBKJIIOUaTeJIa,COOTBeTCTByIOUeTo DeNCTBYUOM HopMaM,Cpa3MbIKaHNEM KOHTaKTOB He MeHee Yem Ha 3 MM.

BHHMaHHe: NOKJIoueHHe K 3a3EmJIeHnIO YBJIeTcO6a3aTeJbHbIM No 3aKOHy.

Фирм-ИЗТОВИTeNB He HeceT HNKaKoI OTBETCTBEHHOCtN B CJIyuae HecO6JIIOdEHNr HOpM 6e30nachOCTN.

IodrotOBka dYxOBKn nPpeBapnteHbIe onepaunn nepe nCNoJb3ObaHneM

IpepeINcNoJIb3OBAHnEMdYXOBKnTuaTeNbHO OoNCTNe ee BHyTpEHHIO NOIOCTb Hea6pa3INBbIM MOIOUIM CpeIcTBOM N TeIIOI BOIo. YcTaHOBnTE peWeTKy INpoTINBeHb Dnra JxnpHa HcoOTBeTCTByIOUne yPOBn. BInONHnB 3TN OePAuIN, DoBeINTE dYxOBKy DO MaKcImaJIbHO TEmpeAtpbl PnIbIN3NTeNbHO Ha 20 MIny, YTObIy UdaJIITb OCTaTKn Cma3KN, Macna I CMOn, KOTOpbl EMOrT O6pa3OBbIBaTb HeepnRAThbIE 3aAnxN BO BpMa rOTOBKn.

Iocne 3aBepWeHn 3ToI npOcTOn Opeaun, dYxOBKa rOToBA K nepBOMy NCNoJIb3OBAHNIO. BAXHO: KaKdbi pa3, KOrda Bam Heo6xoDmO Ouchntb dYxOBKy, y6eDNTecb, YTO KOHTpoJIbHaJ IaMna BvIKJIIOHeHa, n Cam npN6Op NOJHOCTbIO OTKJIIOUeH.

HCTpyKmno npabnIbHOyctaHOBKe

DyXOBKa DOJIKHa yCTaHaBJIbBaTbCBA
CTaHdapTHOM npOeMe 600 MM, KaK NOKa3aHO Ha
pnc.1, KaN pOc CTOneUHnue, TaK N B KOJIOHHe.
PnY yCTaHOBKe DyXOBKn B KOJIOHHe, B CEJIAX
ObecneueHna DOCTaTOUH B EHTNUAUN,
Heo6xOIMMO BbIOnHnITb npOeM 85-90 MM,
kak nOKa3aHO Ha pnc.1. KpeJIeHne DyXOBKn
K Me6eNNOCyUeCTBnRETC4 BnHTAMN "A",
pacnoLOXKeHHbIMN B CNEuAJIbHbIX OTBepCTnX
pamKn.
BybTe OCTopoXhblmnpu yCTaHOBKe DyXOBKn
B npOeM H He NOJIb3yInTECb DBepcEi B KaYeCTBe
pbYuara.KpOMeTORo,He OKa3bIbAInTe Upe3MepeHbI
HaXHM Ha OTKpbTyIO DBepCy.

BcTpoEHHa yCTaHOBKa JnMHOFOyHKUHOHaJIbHOI BeHTUNHyeMOdYXOBKn

PPEyPExKDeHne:BO BPEMRAbOtbl DxOBKN HE DOnyCKaItePNBJIxHENK HEn DETEN.

Pnc.1

Panaelb ynpablenna

1. TepmoperyIaTOp
2. CeNeKTop
3. ΘлектpoHHoe nporpaMMpyIOOee yCTpoNCTBO
4. Kohecl FOTOBKN

3eJeha KOHTpObHa JAMna
5.KeTtKa KOHTpoJIbHaJaAMnA
6. Timer

Функции сел ekTopa:

PA3MOPAXKBAHNE (BP7470 - BP8960)

JaMna dYxOBKn 3eJeHaj KOHTpoJIbHaJ NaMna 3aRopaOTc, KaK dJa Dpyrnx fHyHKuN dyXOBKn.
BknIOyAetc BENTnIaTOp, Ho 6e3 o6pa3ObaHn Tenla (TePMoperyIaTOp He pa6oTaET).
Dbepca dYxOBKn DOJXHa 6bITb 3aKpbITA. 3TOT TIN fHyHKUIN NO3BOJnEeT pa3MopaxNBaTB npOdykTbI, 3aHIMa OKOIO 1/3 06bHuO 3aTpauBaEMOro BpeMeHN.

TPADUNUHNAI TOOBKA (BP2460 - BP7470 - BP8960)

Bb6epnte Heo6xOmyu TemnepaTypBy npedeJax 50-250°C. XeTTaI JAMNa 6yDet rOpTeB Do DCCTNXKeHn BBeDeHHoTempeAtpybl. Ipeed NOMEseHnEM npOdyKToB DxyOBky peKOMeHdyEtca pa3OrpeTbe ee.

BEHTUNIPYEMARI GOTOBKA (BP7470 - BP8960)

BeHTnIaTOp n KpyroBoe cOnpoTnBHe Hne BkLIOuHaOTc, n TeNlO C BbI6paHHo Ha TepmOperyIaTope TemnepaTyPoB npeJeJax 50-250°C hauHnaet noCToHNo paBHOMepHo pacPpeJeTbcra No Bcem yAcTkaM dYxOBKn. PpeDbapntelhBi nporpeB dYxOBKn nepei NOMEueHnEM B Hee npOdyKTOB He Tpe6yETc. 3TOT cnoc6 nO3BOJnE rOtOBt b Da ba pa3HbIX TnA npOdyKTOB (HaNP., MRCO n pbl6y), co6liOda, eCTeCTBeHNO, pa3NIuHoe Bpemr rOtOBKn.

BEHTNJTOP + ΓPNIb (BP7470 - BP8960)

YctahOBtTe TepMoperyIaTOp Ha Heo6xOdmyIO TempepaTypy, HaxoJyUocB I ppeJax 50-250°C. Pa6ota BeHTnIaTopa B coeTaHm C pa6otoI rpnIra ObecneuBaet 6bICTpyIO rny60kyI roTOBky Oc6eHHbIX npOdyKToB.

IpepeI NOMeueHnEM BdyXOBky npOdyKTOB peKOMeHdyeTc nporpeTb ee B TeueHne HeCKoJIbKnx MNHyT.

OBKN,KOTOPARABBLAETCA

Функции сел ekTopa:

TPADNUHHA IOTOBKA + BEHTNJTOP (BP7470 - BP8960)

Bb6epTe Heo6xOdmyToempeaTybp npeJelax 50-250°C npn3akpbIToN DBepCe DyXOBKn.

3TOT TIN IOTOBKN YBJIARETC COyETAHNEM TpaDnUOHHo N BENTUNIPyEmoN.

TOTOBKaIy nprirotobHeHn BbineKu (Xne6, nUca, na3aHbe).

PeKOMeHdyETcnpaBapntelbHbI nporpeB DxyOBKn.

OCBEUHNE DuyOBKn (BP2460 - BP7470 - BP8960)

CONPOTUBJIENHE NODA (BP2460 - BP7470 - BP8960)

Bb6epTe Heo6xOaMMyIO Tempepaty B npedeJax 50 -250°C.

3TOT TIN rotOBKN OcO6eHNO ydo6eH Jnpa 30rpeBa 6nIOd.

nepaTypyBnpedeJax5

HHO

IIOA,

COxpaHeneH

ГРИь + BEPTeJ (BP2460 - BP7470 - BP8960)

BbI6epNTc nOMOuTePmOperyTopa Heo6xOmyTo TemnepaTypy, BnpedeJax 50-250°C, np3akpbItoN DBepe duXOBKn. BepTe BNKJIIOuaeTcra ABTOMaTHueckn, OndHOBPemHNO C BKJIIOUHeHEm Tpnil.

Пиролитическая оочта (BP2460 - BP7470 - BP8960)
