Produkttype	Elektrisk gressklipper med ledning
Modeller	DLM532Z, DLM533Z
Merke	Makita
Nominell spenning	230 V ~ 50 Hz
Nominell effekt	1 100 W (DLM532Z) / 1 300 W (DLM533Z)
Tomgangshastighet	2 900 min⁻¹
Klippebredde	330 mm (DLM532Z) / 370 mm (DLM533Z)
Justering av klippehøyde	3 posisjoner: 20 mm, 40 mm, 55 mm
Oppsamlingssekk kapasitet	27 L (DLM532Z) / 35 L (DLM533Z)
Nettovekt	13,1 kg (DLM532Z) / 14,9 kg (DLM533Z)
Garantert lydeffektnivå	96 dB(A)
Lydtrykknivå (LpA)	75,4 dB(A) (DLM532Z) / 77,6 dB(A) (DLM533Z), K=3 dB(A)
Garantert vibrasjonsnivå	0,672 m/s² (DLM532Z) / 0,917 m/s² (DLM533Z), K=1,5 m/s²
Beskyttelsesindeks	IPX4
Dobbel isolasjon	Ja
Styretype	Sammenleggbar, med øvre og nedre styre
Sekknivåindikator	Ja, mekanisk indikator
Kniv	Støpt stål, slipes, utskifting nødvendig
Reservekniv	Makita 263001422 (DLM532Z) / Makita 263001414 (DLM533Z)
Tiltrekkingsmoment for knivskrue	20 – 25 Nm
Strømforsyning via skjøteledning	Minimum tverrsnitt 1,0 mm², utendørs bruk
Sikkerhetsanordning	Låseknapp + bryterstyre, automatisk stopp ved slipp
Rengjøring	Klut eller børste, ikke spray vann
Tillatt bruk	Plen, gress, flatt eller moderat skrånende terreng
Garanti	I samsvar med EU-direktiver (se bruksanvisningen)
Avhending	Resirkulering i henhold til WEEE-direktivet, ikke kast i husholdningsavfall

Ofte stilte spørsmål - DLM532Z - DLM533Z MAKITA

Hvordan starter jeg gressklipperen Makita DLM532Z / DLM533Z?

Trykk på låseknappen (1) og samtidig dra bryterstyret (2) mot deg. Hold styret mens du bruker den. Slipp det for å stoppe motoren.

Hvordan stiller jeg inn klippehøyden?

Fest hvert hjul i det tilsvarende hullet på dekselet. Høyden mellom kniven og bakken kan stilles inn på 20 mm (posisjon 1), 40 mm (posisjon 2) eller 55 mm (posisjon 3). Alle hjulene må være i samme høyde.

Hva gjør jeg hvis oppsamlingssekken ikke fylles?

Sjekk klippehøyden (reduser den om nødvendig), klipp tørt gress, rengjør sekkens rist og utkastkanalen. Hvis problemet vedvarer, få kniven slipt eller skiftet av et autorisert verksted.

Hvordan bytter jeg kniven?

Koble fra gressklipperen, skru ut knivskruen (tiltrekkingsmoment 20-25 Nm) og fjern den gamle kniven. Monter en ny Makita-kniv 263001422 (DLM532Z) eller 263001414 (DLM533Z) med skjærekantene rettet i motorens rotasjonsretning.

Gressklipperen vibrerer unormalt, hva gjør jeg?

Stopp motoren umiddelbart og koble fra apparatet. Kontroller at kniven ikke er ubalansert eller skadet. Ikke bruk apparatet hvis vibrasjonen vedvarer, og kontakt et autorisert Makita-senter.

Hvilken skjøteledning skal jeg bruke?

Bruk en skjøteledning for utendørs bruk med et tverrsnitt på minst 1,0 mm². Kontroller at den ikke er skadet, og hold den unna kniven.

Hvordan rengjør jeg gressklipperen?

Koble fra apparatet før rengjøring. Bruk en klut eller børste for å fjerne rusk. Ikke spray vann på gressklipperen for å unngå skade på motoren og elektriske komponenter.

Hvilket regelmessig vedlikehold er nødvendig?

Etter hver bruk, rengjør oppsamlingssekken og dekselet. Slip kniven regelmessig og kontroller balansen. Før klippesesongen, inspiser hjulene, styret og strømledningen.

Kan jeg klippe vått gress?

Det anbefales ikke å klippe vått gress da det kan tette utkastkanalen og redusere klippekvaliteten. Vent til gresset er tørt for best resultat.

Hva gjør jeg hvis motoren svikter?

Sjekk først at skjøteledningen er riktig tilkoblet og ikke skadet. Prøv å klippe et område med kort gress. Hvis motoren fortsatt ikke starter, ta gressklipperen til et autorisert Makita-servicesenter.

BRUKSANVISNING DLM532Z - DLM533Z MAKITA

ekstra isoleringsbarriere mullem de elektriske og mekaniske dele.

2. GENERELLE SIKKERHEDSREGLER

Start motoren som følger. (Fig. 19)

vedligeholdelse eller rengøring, skal stikket altid tages ud af stikkontakten!

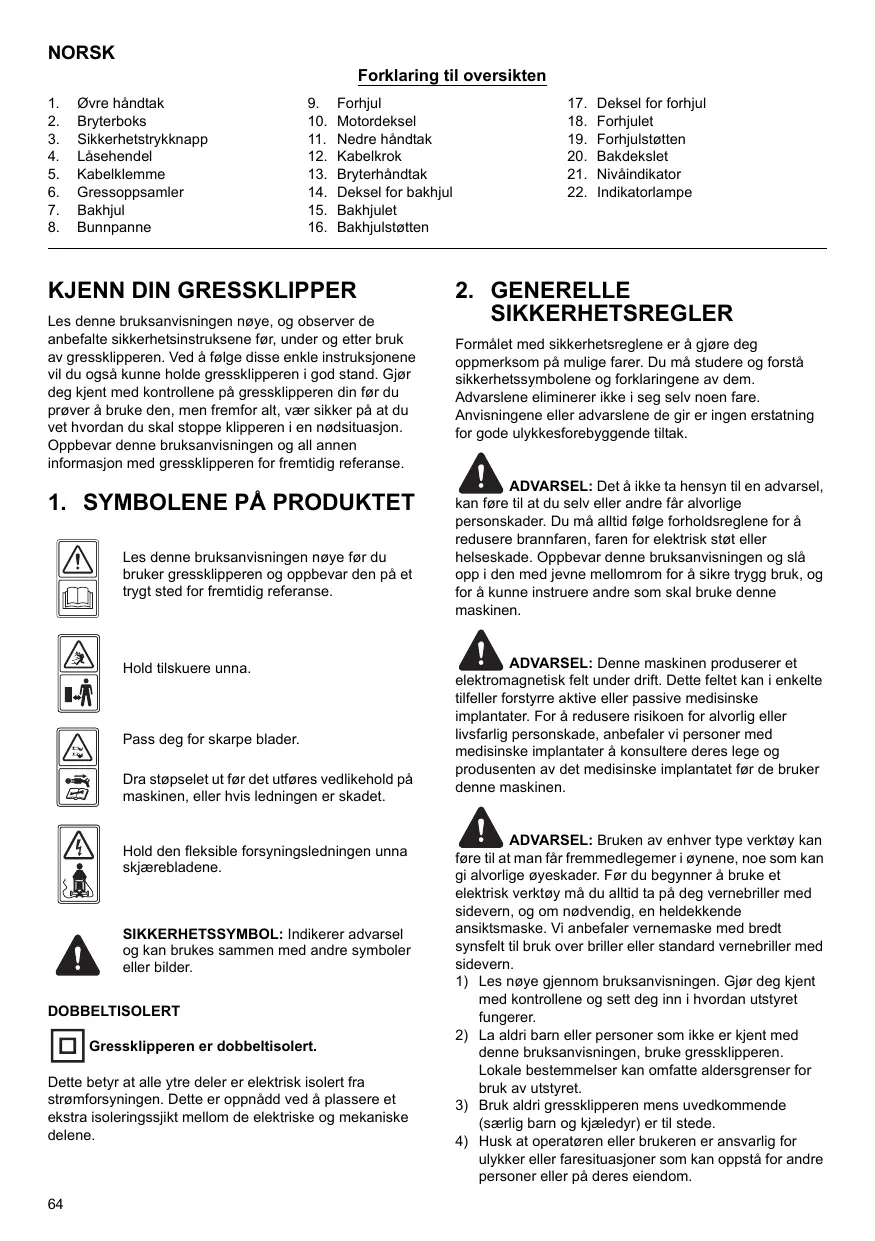

Forklaring til oversikten

1. Øvre handtak
2. Bryterboks
3. Sikkerhetstrykknapp
4. Lasehendel
5. Kabelklemme
6. Gressoppssamler
7. Bakhjul

8. Bunnpanne

9. Forhjul

10. Motordeksel
11. Nedre handtak
12. Kabelkrok
13. Bryterhandtak
14. Deksel for bakhjul
15. Bakhjulet

16. Bakhjulstøtten

17. Deksel for forhjul

18. Forhjulet
19. Forhjulstøtten
20. Bakdekslet
21. Nivaindikator
22. Indikatorlampe

KJENN DIN GRESSKLIPPER

Lesdennebruksanvisingennoye,ogobserver de anbefalte sikkerhetsinstruksene for,under og etter bruk av gressklipperen.Ved a folge disse enkle instrusjonene vil du ogsa kinne holde gressklipperen i god stand.Gjor deg kjent med kontrollene p gressklipperen din for du provera bruke den,men fremfor alt,vær sikker pa at du vet hvordan du skal stoppe klipperen i en nodsitujasjon. Oppbevar denne bruksanvisingen og allann informasjon med gressklipperen for fremtidig referanse.

Les dette bruksanvisningen nøye før du bruker gresskipperen og oppbevar den på et trygt sted for fremtidig referanse.

Hold tiltskuere unna.

Pass deg for skarpe blader.

Dra stopselet ut for det utfores vedlikehold pa maskinen, eller hvis ledningen er skadet.

Hold den fleksible forsyningsledningen unnaskjarebladene.

SIKKERHETSSYMBOL: Indikerer adversel og kan brukes sammen med andre symboler eller Bilder.

DOBBELTISOLERT

Gressklipperen erDOBeltisolert.

Dette betyr at alle ytre deler er elektrisk isolert fra strøm Forsyningen. Dette er oppnàdd ved à plassere et ekstra isoleringssjkt mellom de elektriske og mekaniske delene.

2. GENERELLE SIKKERHETSREGLER

Formålet med sikkerhetsreglene er á gjøre deg opp Merksom på mulige farer. Du Mutatione og forstø sikkerhetssymbolene og forskaringene av dem. Advislente eliminerer ikke i seg selv noen fare. Anvisnelleger alter advanslene de gir er ingen erstatning for gode ulykkesforebyggende tiltak.

ADVARSEL: Bruken av enhver type verktoy kan at man fãr fremmedlegemer i øynene, noe som kanige øyeskader. Før du begyinner a bruke et v verktoy mã du alltid ta pa deg vernebriller med n, og om nødvendig, en heldekende maske. Vi anbefaler vernemaske med bredt tilBruk over briller erller standard vernebriller med n.

1) Les nye gejnom bruksanvisingen. Gjor deg kjent med kontrollene og sett deg inn i hvordan utstyret fungerer.
2) La aldri barn eller personer som ikke er kjent med这部分 bruksanvisningen, bruke gressklipperen. Lokale bestemmelser kan omfatte aldersgrenser for bruk av utstret.
3) Bruk aldri gressklipperen mens uvedkommenende (saelig barn og kjaeledyr) er til stede.
4) Husk at operatoren ell er Brukeren er ansvarlig for ulykker ell faresitujasjoner som kan oppstaf andre personer ell pa deres eiendom.

5) Bruk alltid solid fottø og langbukser när du bruker gressklippen. IkkeBruktutstyret barbeint ell ermed apne sandaler.
6) Inspiser området hvor utstyret skal brukes grundig, og fjern alle gjenstander som kan slenges vekk av maskinen.
7) Før bruk má du alltid inspisere maskinen for á sjekke at blader, bladbolter og skjæverket ikke er slitt eller skadet. Erstatt—hele settet av slitte eller skadde blader og bolter for á opprettholde balansen.
8) Bruk gresskipperen bare i daglys ell er ved god kunstig belysning.
9) Unngå à bruke gressklipperen i vätt gress, der det lar seg giøre.
10) Pass pà at du har godt fotfeste i skräninger.
11) Ga, ikke Iop.
12) For roterende maskiner med hjul, klipp pa tvers av skraninger, aldri oppover og nedover.
13) Værsvært forsiktig under endring av retning i skråninger.
14) Ikke klipp i altfor bratte skräninger.
15) Vær uhyre forskrig nár du skal rygge erler trekke gressklipperen mot deg.
16) Stans bladet hvis gressklipperen mä skråstilles for transport när du ma krysse andre bakkeunderlag enn gress og när du transporterer gressklipperen til og fra området hvor den skal brukes.
17) Du mà aldri bruke gresskipperen hvis vernetekslene er defekte eller sikkerhetsinnretningene违法犯罪.
18) Start aller slå på motoren forsiktig i samsvar med instruksjönene og med føttnene godt borte fra bladene.
19) Ikne skråstill gressklipperen mens du starter eller slar på motoren, medindre gressklipperen ma skråstilles for at den skal starte. I sä fall, ikne skråstill den mer enn absolut nödvendig og løft bare den delen som er unna brukeren.
20) Ikke start motoren mens du stared foran utlopsrennen.
21) Ilke plasser hender eller føtter nær ell er under roterende deler. Hold deg hele tiden borte fra utløpsapningen.
22) Du ma aldri l'fe etler bere en gressklipper mens motoren er i gang.
23) Stopp motoren og koble den fra stpselet:

• før du fjerner tilstopninger eller blokkeringer i rennen,
• før du kontrollerer, rengjør eller utfører arbeid pa gressklipperen,
  -etter at du har truffet et fremmedlegeme. Inspiser gressklipperen for skade, og reparer ffor du starter og bruker gressklipperen pa nytt.
• hvis gresskipperen beginnner á vibrere unormalt (kontroller umiddelbart).

• nár du lar maskinen være uten tilsyn;
• før du fjerner ting som har satt seg fast;
• før du kontrollerer, renser eller utfører arbeid på maskinen;
• etter at du har slatt borti et fremmedlegeme;
• nár maskinen begyinner á vibrere unormalt kraftig.

33) Barn skal holds under tilsyn for a sikre at de ikke leker med enheten.
34) Denne encheten skal ikke brukes av personer (inklusive barn) med reduserte fysiske evner, sanseevner aller mentale evner, uller som mangler erfaring og kunnskap, med mindre de er under oppsyn uller har fatt instruktjoner som gjelder sukbruk av encheten av en person som er ansvarlig foreres sikkerhet.
35) Hvis ledningen er ødelagt, på den erstattes med en spesiell ledning eller del som er tilgengelig hos produsenten eller dens serviceagent.
36) Instruktjoner for sikker drift av apparatet, inkludert en anbefaling om at eheten bør forsynes via jordfeilbryter (RCD) med en utlønsningsstrøm på ikke mer enn 30mA .
37) Vær forsiktig under justering av maskinen sik at fingrene ikke befinner seg mellom roterende blader og faste deler av maskinen.
38) La alltid maskinen kjøle seg ned før den oppbevares.
39) Under service på bladene, vær oppmerksom på at selv om strømkilden er avslätt, kan bladene fremdeles bevege seg.
40) Erstatt slitte og skadde deler for á øke sikkerheten. Bruk kun originale resvedeler og tilbehør.
41) Vaer forsiktig under justering av utstyret sikt at fingrene...,\ ikke befonner seg mellom roterende blader og fastedelrer av utstyret.
42) Før bruk på strømledningen og skjeteledningen kontrolleres for tegn på skade og slitasje. Hvis kabelen blir skadet under bruk, på den omgående kobles fra strømnettet. IKKE BERØR KABLEN FØR STRØMFORSYNINGEN ER KOBLET FRA. Bruk ikke,enheten hvis ledningen er skadet eller er slitt.
43) Hvis ledningen er ødelagt,ffa den skiftes av produsenten eller dennes serviceagent eller en tilsvarende kualisert person, om farlige situasjoner skal unngas.

3. BESKRIVELSE AV DELER (Fig. 1)

4. TEKNISKE DATA

Model:	ELM3311	ELM3711
Merkespenning:	230 V~	230 V~
Merkefrekvens:	50 Hz	50 Hz
Merkeeffekt:	1 100 W	1 300 W
Tomgangshastigheit:	2 900/min	2 900/min
Klippebredde:	330 mm	370 mm
Garantert lydefektnivà:	96 dB (A)	96 dB (A)
LpA (SPL) på brukerstedet:	75,4 dB (A), K=3 dB (A)	77,6 dB (A), K=3 dB (A)
Garantert vibrasjon:	0,672 m/s2, K=1,5 m/s2	0,917 m/s2, K=1,5 m/s2
Kapasitet på gressoppsamler:	27 L	35 L
Nettovekt:	13,1 kg	14,9 kg
Grad av beskyttelse mot væske:	IPX4	IPX4
Høydejustering:	20/40/55 mm, 3 justering	20/40/55 mm, 3 justering

5. MONTERING

5-1 MONTERE HJULET

Sett akslene til for- og bakhjuldekslene inn i hjulene og skru inn i hullet pa hjulstøtte. (Fig. 2)

ADVARSEL: Alle hjulene ma vare i samme

hoyde.

5-2 MONTERING AV FOLDEHÄNDTAKET

A) Sett de nedre handtakene i de faste hullene i bunnpannen, og fest deretter med medfolgende skrue ved hjelp av en skrutrekker. (Fig. 3, Fig. 4, Fig. 5)
B) Sett sammen det øvre handtaket og det nedre handtaket med lasehendelen. (Fig. 6, Fig. 7)
C) Plasser kabelen over handtakit. Klem den rundt midten av det nedre handtakit med kabelklemmen og pass pa at kabelen er festet pa utsiden av handtakit. Ellers kan kabelen comme i klem ved a apne/lukke bakdekslet. (Fig. 8)

5-3 MONTERE GRESSOPPSAMLEREN

1. For a feste: Løft bakdekselet og sett gressoppsamleren på baksiden av gressklipperen. (Fig. 9, Fig. 10, Fig. 11)
2. For a fjerne: Grip tak i og loft bakdekslet; fjern gressoppssamleren.

Hvis indicatorapngen er veldig skitten, vil indicatororen\ ikke utloses. I sa fall, rengjør indicatorapngen\ umiddelbart.

6. JUSTERING AV SKJÆREHØYDEN

Klippehøyden justeres ved a feste hjulene til ønsket hull.
Alle hjulene ma vare i samme høyde.

Høyden (bladet til bakken) kan justeres fra 20 mm til 55 mm (3 høydeposisjoner). (Fig. 13)

Laveste justering: 20 mm (posisjon (1)); midtjustering: 40 mm (posisjon (2)); hoyeste justering: 55 mm (posisjon (3)).

ADVARSEL:Koble strøm fra strømforsyningen.

ADVARSEL: Denne justeringen mx kun foretas

a) Trykk pa sikkerhettrykknappen (1).
b) Og i mellomtiden, dra i bryterhändtaket (2), og hold det i hendene.

Skyv gresslipperen for hand nar motoren er i gang.
Hvis du slipper bryterhandtaket, vil motoren stoppe.

FORSIKTIG: Bladet begynner à gâ rundsà snart

motoren startes.

ADVARSEL: Skjæerelementer fortsetter á rotere

Nár du setter altSAMmen igjen,passpata skjaerekantene pekeriretningen som motoren roterer. Skruen pa bladet (3) trekkes til med moment 20-25 Nm.

ADVARSEL: For service, erstatt bladet kun med:

MAKITA 263001422 (for ELM3311) og MAKITA 263001414 (for ELM3711).

10. SKJØTELEDNINGER

Du bør kun bruke skjøteledninger ment for utendørs bruk med et tverrsnitt på ikke mindre enn 1,0mm^2

Før bruk ma strømledningen og skjeteledningen sjekkes for skade under bruk; koble begge fra og se etter tegn pa skade og aldring. Hvis kabelen blir skadet under bruk,帽子 omgående kobles fra strømnettet. IKKE BERØR KABELEN Før STRØM ForsYNINGEN ER KOBLET FRA. Bruk ikke enhances hvis ledningen er skadet eller er slitt. Hold skjeteledningen borte fra á skjaeredelene.

ADVARSEL: Pass på at ventilasjonsåpningene

alltid holds fri for rusk og rask.

11. VEDLIKEHOLD OG STELL

ADVARSEL: Før vedlikehold ellerrens av

verktøyet, trekk alltid ut stikkontakten!

Ilke spray vann på enheten. Dersom vann trenger seg inn, kan det ødelege bryter-plugg-kombinasjonsenheten og den elektriske motoren. Rengjør utstyret med en klut, handholdt kost, e.l.

Sakkyndig kontroll er不同程度;gressive noen justeringer selv; du ma Kontakte et Makita-autorisert servicesenter:

ADVARSEL: Før vedlikehold eller rens av

verktøyet, trekk alltid ut stikkontakten og vent til gressklipperen har stoppet helt.

Feil	Utbedringstiltak
Motoren:gårlekke	Sjekk strømkabelen.Start på kort gress eller på et obrade som alleredere er klippet.Rengjør utløpskanalen/huset.Klippebladet på rotere fritt.Korriger klippehøyden.
Motoreffektensynker	Korriger klippehøyden.Rengjør utløpskanalen/huset.Bytt eller slip klippeblad → autorisert servicesenter.
Gressoppsamlerblir ikke fyllt	Korriger klippehøyden.La plienen blitærr.Bytt eller slip klippeblad → autorisert servicesenter.Rengjør gitteret på gressoppsamleren.Rengjør utløpskanalen/huset.
Drivhjulenefungerer ikke	Juster den fleksible kabelen.Kontroller V-beltet/gir → autorisert servicesenter.Se erter skader på drivhjulene.

FORSIKTIG: Feil som(ilke kan rettes opp ved

hjelp av delle tabellen kan kun rettes opp ved et Makita autorisert servicesenter.

13. MILJØVENNLIG

AVFALLSBEHANDLING

I henhold til EU-direktiv 2002/96/EF om kasserte elektriske og elektroniskeprodukter og direktivets iverksetting i nasjonal rett, ma elektroutstyr som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg. Alternativ

avhending: Hvis eieren av elektroverktøyet ikke returnerer verktøyet til produsenten, er han ansvarlig for riktig avhending til et godkjent avfallsbehandlingsanlegg som forberederen enheten for resirkulering i henhold til nasjonal lovgivning for resirkulering.

Dette inkluderer ikke tilbehør og redskaper uten elektriske eller elektroniskekomponenter.

Som ansvarlig produsent erklærer vi, Makita

Corporation, at følgende Makita-maskin(er):

Maskinbetegnelse: Gresskipper

Modellr./type: ELM3311, ELM3711

Spesifikasjoner: Se "4. TEKNISKE DATA" er av

serieproduksjon og

Og er produsert i henhold til følgende standarder eller

standardiserte dokumente:

EN 60335, EN 62233, EN 55014, EN 61000

Den tekniske dokumentasjonen oppbevares hos:

Makita International Europe Ltd.,

Samsvarsvurderingen som er påkrevet i henhold til

direktiv 2000/14/EF ble utfør i samsvar med Vedlegg VI.

Teknisk kontrollorgan:

Identifikasjonsummer: 0036

Modell: ELM3311

Malt lydeffektnivå: 87,7 dB (A)

Garantert lydeffektniva: 96 dB (A)

Modell: ELM3711

Malt lydeffektniv: 91,0 dB (A)

Garantert lydeffektniva: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Direktør

Makita Corporation
