Produkto tipas	Elektrinė laidojama vejapjovė
Modeliai	DLM532Z, DLM533Z
Prekės ženklas	Makita
Vardinė įtampa	230 V ~ 50 Hz
Vardinė galia	1 100 W (DLM532Z) / 1 300 W (DLM533Z)
Tuščiosios eigos greitis	2 900 min⁻¹
Pjovimo plotis	330 mm (DLM532Z) / 370 mm (DLM533Z)
Pjovimo aukščio reguliavimas	3 padėtys: 20 mm, 40 mm, 55 mm
Surinkimo maišo talpa	27 L (DLM532Z) / 35 L (DLM533Z)
Grynasis svoris	13,1 kg (DLM532Z) / 14,9 kg (DLM533Z)
Garantuotas garso galios lygis	96 dB(A)
Garso slėgio lygis (LpA)	75,4 dB(A) (DLM532Z) / 77,6 dB(A) (DLM533Z), K=3 dB(A)
Garantuota vibracija	0,672 m/s² (DLM532Z) / 0,917 m/s² (DLM533Z), K=1,5 m/s²
Apsaugos klasė	IPX4
Dviguba izoliacija	Taip
Vairo tipas	Sulankstomas, su viršutiniu ir apatiniu vairu
Maišo lygio indikatorius	Taip, mechaninis indikatorius
Peilis	Išspaustas plienas, galima galąsti, reikalingas keitimas
Atsarginis peilis	Makita 263001422 (DLM532Z) / Makita 263001414 (DLM533Z)
Peilio varžto priveržimo momentas	20 – 25 Nm
Maitinimas per ilgintuvą	Minimalus skerspjūvis 1,0 mm², naudojimas lauke
Saugos įtaisas	Užblokavimo mygtukas + jungiklio vairas, automatinis sustojimas atleidus
Valymas	Šluostė arba šepetys, nepurkšti vandens
Leidžiamas naudojimas	Veja, žolė, lygus arba vidutiniškai nuolydis
Garantija	Atitinka EB direktyvas (skaitykite instrukciją)
Šalinimas	Perdirbimas pagal WEEE direktyvą, nemesti į buitines atliekas

Dažnai užduodami klausimai - DLM532Z - DLM533Z MAKITA

Kaip paleisti Makita DLM532Z / DLM533Z vejapjovę?

Paspauskite užblokavimo mygtuką (1) ir tuo pačiu metu patraukite jungiklio vairą (2) link savęs. Laikykite vairą naudojimo metu. Atleiskite jį, kad sustabdytumėte variklį.

Kaip nustatyti pjovimo aukštį?

Pritvirtinkite kiekvieną ratą atitinkamoje skylėje ant korpuso. Atstumą tarp peilio ir žemės galima nustatyti į 20 mm (1 padėtis), 40 mm (2 padėtis) arba 55 mm (3 padėtis). Visi ratai turi būti viename aukštyje.

Ką daryti, jei surinkimo maišas nesipildo?

Patikrinkite pjovimo aukštį (jei reikia, sumažinkite), pjaukite sausą žolę, nuvalykite maišo tinklelį ir išmetimo kanalą. Jei problema išlieka, kreipkitės į įgaliotą centrą dėl peilio galandimo ar keitimo.

Kaip pakeisti peilį?

Atjunkite vejapjovę, atsukite peilio varžtą (priveržimo momentas 20-25 Nm) ir išimkite seną peilį. Sumontuokite naują Makita peilį 263001422 (DLM532Z) arba 263001414 (DLM533Z) su pjovimo briaunomis, nukreiptomis variklio sukimosi kryptimi.

Vejapjovė neįprastai vibruoja, ką daryti?

Nedelsdami išjunkite variklį ir atjunkite prietaisą. Patikrinkite, ar peilis nėra nesubalansuotas ar pažeistas. Nenaudokite prietaiso, jei vibracija išlieka, ir kreipkitės į įgaliotą Makita techninės priežiūros centrą.

Kokį elektrinį ilgintuvą naudoti?

Naudokite lauko ilgintuvą, kurio skerspjūvis ne mažesnis nei 1,0 mm². Patikrinkite, ar jis nepažeistas, ir laikykite toliau nuo peilio.

Kaip išvalyti vejapjovę?

Prieš valydami atjunkite prietaisą. Nuvalykite šluoste ar šepečiu. Nepurkškite vandens ant vejapjovės, kad nepažeistumėte variklio ir elektrinių komponentų.

Kokia reguliari priežiūra reikalinga?

Po kiekvieno naudojimo išvalykite surinkimo maišą ir korpusą. Reguliariai galąskite peilį ir tikrinkite jo balansą. Prieš pjovimo sezoną patikrinkite ratus, vairą ir maitinimo laidą.

Ar galiu pjauti šlapią žolę?

Nerekomenduojama pjauti šlapios žolės, nes tai gali užkimšti išmetimo kanalą ir sumažinti pjovimo kokybę. Palaukite, kol žolė išdžius, kad gautumėte geresnių rezultatų.

Ką daryti, jei variklis sugenda?

Pirmiausia patikrinkite, ar ilgintuvas tinkamai prijungtas ir nepažeistas. Pabandykite pjauti vietą, kur žolė trumpa. Jei variklis vis tiek neužsiveda, nuneškite vejapjovę į įgaliotą Makita techninės priežiūros centrą.

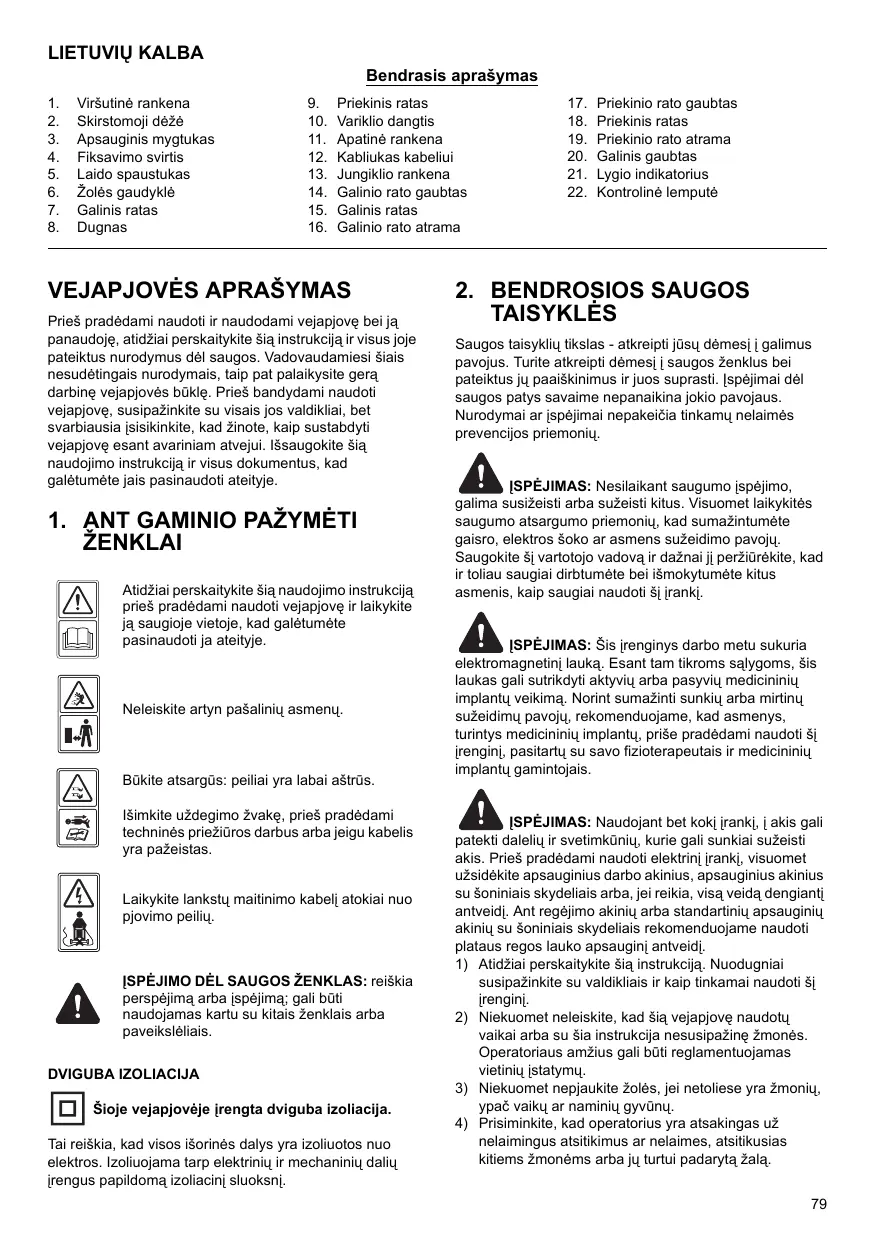

NAUDOJIMO INSTRUKCIJA DLM532Z - DLM533Z MAKITA

Pries pradedami naudoti ir naudodami vejapovcei ja paanaudoje, atidzia perskaitykite sia instrukcija ir visus joje pateiktus nurodymus del saugos. Vadovaudamiesi siais nesudetingais nurodymais, taip pat palaikysite gera darbine vejapovses bukle. Pries bandydami naudoti vejapovce, susipazinkite su visais jos valdikliai, bet svarbiausia jsisikinkite, kad zinote, kaip sustabdyti vejapovce esant avariniam atveju. lssaugokite sia naudojimo instrukcija ir visus dokumentus, kad galétumete jais pasinaudoit ateityje.

1. ANT GAMINIO PAŽYMÈTI ZENKLAI

Atidzai perskaityke sia naudojimo instrukcija pries pradedami baudoti vejapjove ir laikykite ja saugioje vietoje, kad galetumete pasinaudoti ja ateitye.

Neleiskite artyn pašaliniu asmenu.

Bukite atsargus: peilai yra labai astrus.

Išimkite uždegimo Žvake, prieš pradédami techniněs prieziūros darbus arba jeigu kabelis yra pažeistas.

Laiky kite lankstu maitinimo kabeli atokiai nuo pjovimo peiliu.

ISPEJIMO DEL SAUGOS ZENKLAS: reiskia perspejima arba ispjima; gali buti naudiojamas kartu su kitais zenklais arba paveikslielias.

DVIGUBA IZOLIACIJA

Sioje vejapovéje irengta dviguba izoliacija.

Tai reiskia, kad visos iorines dalys yra izoliuotos nuo elektros. Izoliuojama tarp elektrini ir mechanini daliu irengus papildoma izoliacin sluoksnj.

2. BENDROSIOS SAUGOSTAISYKLES

Saugos taisykiu tikslas - atkreipti jusu demesi i galimus pavojus. Turite atkreipti demesi i saugos zenklus bei pateiktus ju paaiskinimus ir juos suprasti. Ispejimai del saugos patys savaime nepanaikina jokio pavojaus. Nurodymai ar ispejimai nepakeicia tinkamu nelaimes prevencijos priemoniu.

ISPEJIMAS: Nesilaikant saugumo jspejimo,

galima susižeisti arba suzeisti citrus. Visuomet laikykités saugumo atsargumo priemoniu, kadsumažintumete gaisro, elektrós šoko ar asmens suzeidimo pavoju. Saugokite ši vartotojo vadova ir dažnai ji perziūrekite, kad ir toliau saigiai dirbtumete bei išmokytumete citrus asmenis, kaip saigiai naudoti ši jranki.

ISPEJIMAS: Sis irenginis darbo metu sukuria magnetini lauka. Esant tam tikroms salygoms, sisi qali sutrikdyti aktyviu arba pasyviu medicinii u veikima. Norint sumazinti sunkiu arba mirtinu nu pavoju, rekomenduojame, kad asmenys, medicininiu implantu, prise pradedami naudoti sjiu pasistartu su savo fiizioteraeutais ir medicininiu gamintojais.

ISPEJIMAS: Naudojan bet kokj irankj,iks gali daleliir svetimkuniu, kurie gali sunkiai suzeisti es pradedami naudoti elektrini rankj, visuomet te apsauginius darbo akinius, apsauginius akinius iais skydelias arba, jei reikia, visa veida dungiantj. Ant regejimo akiniu arba standartiniu apsauginiu u soninias skydelias rekomenduojame naudoti regos lauko apsaugini antveidj.

1) Atidziai perskaitykite šia instrukcija. Nuodugnaiususpazinkute su valdkliais ir kaip tinkamai naudoti širengini.
2) Niekuomet neleiskite, kad šia vejapjovne naudotu valkai arba su šia instrukcija nesusipazine Žmonës. Operatoriaus amzius gali buti reglamentuojamas vietini jstatymu.
3) Niekuomet nepjaukite zoles, jei netoliese yra zmoniu, ypač vaiku ar naminiu gyvūn.
4) Prisiminkite, kad operatorius yra atsakingus uż nelaimingus atsitikimus ar nelaimes, atsitikusias kitiems zmonéms arba jr turtui padaryta zała.

5) PjaudamiŽole, visuomet avěkite tinkama avalyné ir mūvěkite ilgas kelnes. Niekuomet nedirbkite su jrengimu, jei esate basi ar avédami atvirus sandalus.
6) Kruopščia apžiūrekite vieta, kurioje naudosite i'rengimā, ir paša-linkite visus odaiktus, kuriuos mašina galetu nusviesti.
7) Pries pradédami naudoti vejapjove, visuomet apzürékite ir patikrinkite, ar nesusidéveje ar neapgadinti peilai, peiliu varztai ir pojviklio mechanizmas. Pakeiskite visus peiliu ir varztu komplektus, ne tik susidévejusius ar agpadintus peiliu ir varztus, kad būtī šlaikya tpusiausvyra.
8) Zole pjakite tik dienos metu arba esant geram dirbtiniam apsvietimui.
9) Jei jmanoma, venkite pjauti šlapia zole.
10) Dirbdami nuokalnese, visada tvirtai stovekite ant zemés.
11) Vaikščiokite, o ne begiokite.
12) Naudodami ratines rotacines masinas, pjaukite zoIe skersai nuokalniu; niekada nepjaukite aukstyn-zemyn.
13) Keisdami kryptis nuokalnese, bukite itin atsargus.
14) Nepjaukite zoIes pernelyg staiose nuokalnese.
15) Bukite itin atsargus vaziuodami atbuline eiga arba traukdami vejapjove link saves.
16) Sustabdykite peilj, jeigu vegapjov reikia paversti, kad ja galima buteu perkelti per zole neapaugusius pavirsius, ir gabenan vegapjov iS ir i zoles pjovimo vieta.
17) Niekada neeksplatouokite vejapjovës su paëeistais apsainginais skydais arba be tinkamai sumontuotu saugos itaisu, pavyzdziui, kreiptuvir (arba) zoles gaudykliu.
18) Atsargiai užveskite arba ijunkite varikli, kaip nurodyta instrukcijoe; pédos turi buti pakankamu atstumu nuo peiliu.
19) Nepakreipkite vejapjovs užvesdami variklj, išskyrus ta atveji, jeigu vejapjove reikia pakreipti norint ja užvesti. Tokiu atveju pakreipkite ja tik tiek, kiek tai absolutiä būtina, ir kelkite tik tā dalj, kuri yra atokiai nuo operatoriaus.
20) Neužveskite variklio stovédami priešais ismetimo lataká.
21) Nekiskite ranku ar koju artyn prie besisukanciu daiu arba po jomis. Visada stovekite atokiai nuo sniego ismetimo angos.
22) Niekada nekelkite ir neneškite vejapjovès, kai variklis veikia.
23) Išjunkite variklj ir atjunkite uždegimoŽvake:

• pries pradedami valyti uzsimsimus ar pries atkimsdami ismetimo lataka;
• pries atlikdami vejapjoves patikra, valymo arba remonto darbus;
• atsitrenke i koki nors daiktä. Prieš věl užvesdami ir naudodami vejapjové, patikrinkite, ar néra gedimu, ir, jeigu reikia, pataiskykite.
• jeigu vejapové pradeda nejprastai vibruoti (patikrinkite nedelsdami).

24) Sustabdykite vejapjove:
- jei tik paliekate vejapjove be prieziuros.
25) Visos verzles, varztai ir sraigtai turi buti tvirtai prisukti, kad butu užtkrintos saugios jrenginio darbo salygos.
26) Dažnai tikrinkite zoles gaudykle, ar ji nesusidevejusi ir ar tinkamai veikia.

27) Saugos sumetimais, pakeiskite susidévējusias ar apgadintas dalis.
28) Nenaudokite vejapjovés, keigu jos kabeliai yra paazeisti arba nusidévëje.
29) Nejunkite pazeisto kabelo i maitinio tinkla ir nelieskite pazeisto kabelo, kol jis nebus istrauktas iš maitinimo tinklo. Naudojan pazeista kabeli, galima prisiliesti prie itampa turinci dinu.
30) Nelieskite peilio, kol masina nebus atjungta nuo maitinimo tinklo ir peilis visiskai nesustos.
31) Laiky kite ilginimo laidus atokiai nuo peilio. Peilis gali pazeisti laidus ir prisiliesti prie itampa turinciu daliu.
32) Atjunkite nuo maitinimo tinklo (t.y. ištraukite kištuka is elektrós lizdo):

• kai paliekate masina be prieziuros;
• priespa'alindami uzkimshima;
• pries tikrindami, valydami ar dirbdami su maśina;
• atsitrenke j kokj nors daikta;
• jeigu maśina pradaṇa nejprastai vibruoti.

33) Prižūrěkite vaikus, kad jie nežaistu su šiuo buitiniu prietaisu.
34) Vaikams ir asmenims, nesugebantiems saugiai naudotis prietaisu del savo psichikos, jutimines arba protinés negalios arba patirties bei ziniu trukumo, negalina naudotis siuo prietaisu be u ziu asmenu sauguma atsakingu asmeni prieziuros ir nurodymu.
35) Jeigu pazeistas maitinimo laidas, ji galima pakeisti tik specialiu laidu arba komplektu, kur galima jsigyti iš gamintojo arba jo techninio aptarnavimo tarnybos.
36) Nurodymai, kaip saugiai naudoti šli prietaisa, jskaitant rekomendacija, kad šli prietaisa reikia prijungti naudojant nutekejimo srovës saugikl (RCD), ir ijsungimo srove neturi virsyti 30 mA.
37) Reguliuodami ma'sina bukite atsargus, kad pirstu nepagautu judantys a'smenys ir nejudamos ma'sinos dalys.
38) Pries pastatydami mašina vieta, butinai palaukite, koli atves.
39) Pries pradedami peiliu technines prieziuros darbus, nepamirskite, kad nors maitinimo saltinis yra ijsungtas, peiliai vis tiek gali sukts.
40) Saugumo sumetimais pakeiskite nusidévëjusias arba pažeistas dalis; naudokite tik originalias keiçiamasias dalis ir priedus.
41) Reguliuodami prietaisa, bukite atsargus, kad pirstun nepagautu judantys peiliai ir nejudamos prietaiso dalys.
42) Pries pradedami naudoti, patikrinkite maitinimo ir ilginimo laidus, ar je nepažeisti arba nenusidevje. Jeigu vejapoves naodjimo metu pazeistumete laida, tuoj pot atjunkite jj nuo maitinimo tinklo. NELIESKITE LAIDO, KOL NEATJUNGSITE JO NUO MAITINIMO TINKLO. Nenaudokite prietaiso, jeigu laidas yra pazeistas arba nusidevjes.
43) Jei maitinimo laidas bute sugadintas, kad nekiltu pavojus, jj privalo pakeisti gamintojas, jo astovas, teikiantis remonto paslaugas, arba panaños kvalifikacijos asmenys.

3. DALIJ APRAŠYMAS (1 pav.)

4. TECHNINIAI DUOMENYS

Modelis:	ELM3311	ELM3711
Nominali jtampa:	230 V~	230 V~
Nominalusis dažnis:	50 Hz	50 Hz
Nominali galia:	1 100 W	1 300 W
Greitis be apkrovos:	2 900/min	2 900/min
Pjovimo plotis:	330 mm	370 mm
Garantuojamas garso galios lygis:	96 dB (A)	96 dB (A)
LpA (SPL) vartotojo darbo vietoje:	75,4 dB (A), K=3 dB (A)	77,6 dB (A), K=3 dB (A)
Garantuotoji vibracija:	0,672 m/s², K=1,5 m/s²	0,917 m/s², K=1,5 m/s²
Žolës gaudykës talpa:	27 l	35 l
Grynosis svoris:	13,1 kg	14,9 kg
Apsaugos nuo skysčiu laipsnis:	IPX4	IPX4
Aukšćio reguliavimas:	20/40/55 mm, 3 nustatymai	20/40/55 mm, 3 nustatymai

5. MONTAVIMAS

5-1 RATU MONTAVIMAS

Ikiškite priekinio ir galinio rato gaubto aši i rata, o tada isriekite ja i rato atramos anga. (2 pav.)

ISPEJIMAS: Visi ratai privalo buti sumontuoti

tame pačiame aukšyje.

5-2 SUDEDAMOS RANKENOS MONTAVIMAS

A) Ikiškite apatinius rankenu strypus i dugne esancias angas, tuomet pritvirtinkite pateiktais varztais, naudodami atsuktva. (3 pav., 4 pav., 5 pav.)
B) Sujunkite virsutine ir apatine rankenas, naudodami fiksavimo svrtj. (6 pav., 7 pav.)
C) Nutieskite kabeli virš rankenos ašies. Pritvirtinkite ji laido spaustuku ties apatinës rankenos viduriu, kad kabelis būtú užfiksuotas išorinëje rankos dalyje. Kitaip kabelis gali būtī prispaustas atidarant/uždarant galinj gaubta. (8 pav.)

5-3 ZOLÉS GAUDYKLEŠ MONTAVIMAS

1. Norédami pritvirtinti: Pakelkite galīn gaubtā ir prikabinkite Žolés gaudykle prie vejapjovés galo. (9 pav., 10 pav., 11 pav.)
2. Noredami nuimti: Suimkite ir pakelkite galin gaubta, nuimkite zoles gaudykle.

Zolés gaudyklès virsjue yra lygio indicatorius, kuris parodo, ar gaudyklé yra tušcia, ar pilna (12A pav., 12B pav.):

• Jeigu pjaunant zole gaudykle nera pilna, lygio indikatorius atsidaro. (12B pav.)
• Jeigu gaudyklé yra pilna, indicatorius užsidaro. Taip atsitikus, tuoj pat liaukites pjově Žole ir išpilkite Žole iš gaudykles, tinkamai ji Švalykite bei patikrkinite, ar neužsikimso js ventilavimo tinkleis. (12A pav.)

SVARBU

Jeigu indicatorius atidarmyo angus labai purvina, indikatorius neatsidarys. Tokiu atveju tuoj pat nuvalykite indicatorius atidarmyo anga.

6. ZOLES PJOVIMO AUKŠCIO REGULIAVIMAS

Zolés pjovimo aukstis reguliuojamas nustatant ratus i atitinkama anga.

Visi ratai privalo buti sumontuoti tame pačiame aukšyje.

Aukstj (peilio atstuma nuo zenemes pavirSiaus) galima nustatytnu 20 mm iki 55 mm (3 auksoio padetyse). (13 pav.)

Zemiausia nuostata: 20 mm ((1) padetis); vidurine nuostata: 40 mm ((2) padetis); aukšicausia nuostata: 55 mm ((3) padetis).

ISPEJIMAS: Atjunkite elektros laida nuo elektros

tinklo.

ISPEJIMAS: Si nustatyma galima atlikt tik tada,

kai peilis nesisuka.

7. ISPEJIMAI DEL SAUGOS

a) Visuomet naudokite kreiptuvara zaoles gaudyklenustate i tinkama padeti.
b) Pries nuimdami zolès gaudykle arba reguliuodami p jovimo aukšćio padétj, visuomet išjunkite variklj.
c) Pries pradédami pjauti veja, patraukite nuo jos visus pašalinius daiktus, kurios mašina galetu pagriebi ir sviesti. Pjaudami veja, stebékite, kad neužkliudytmete joku pašaliniu daiktu, kuriu galite būti nepastebèje. (14 pav.)
d) Užvesdami variklj arba jprastai dirbdami, niekada nepakelkite vejapjovés galo. (15 pav.)
e) Varikliui veikiant, niekada nekiškite ranku ar koju podungu arba ismetimo latakogalu. (16 pav.)

8. JUNGIMAS

Pries prijungdami vejapjovc prie maitinimo tinklo, patikrinkite ar maitinimo tinklo jampa yra 230V 50Hz Pries jungdami vejapjovc, uzfkiuokite ilginimo laida kabliuku kabeliui. (17 pav.)

ljungusvejapjove,uzsidegskontroline lemupte.(18pav.)

Užveskite variklj tokiu budu. (19 pav.)

a) Paspauskite apsaugini mygtuka (1).
b) Tuo pat metu patraukite už jungiklio rankenos (2) in laiky kite už jos.

Varikliui veikiant, stumkite vegapjove rankiniu budu.

Jeigu atleisite jungiklio rankena, variklis issijungs.

PERSPÉJIMAS: Užvedus variklj, tuoj pat

prada suktis peilis.

JSPÉJIMAS: Jśjungus variklj, p jovimo DALys dar

kurj laika sukasi.

9. PEILIS

Peilis pagamintas iš presuoto plieno. Ji reikës dažnai galasti (naudojant galandimo diska).

Jis visuomet būtinai turi būti subalansuotas (nesubalansuotas peilis kelia pavojinga vibracija).

Noredami pasitrinkti subalsavima, prakiškite apvalu strypel pro centrine anga ir [tvirtinkite jj horizontalaii.

(20 pav.) Subalansotas peilis liks horizontalus. Jei peilis nesubalansotas, sunkesnis galas nusrvrs zemyn.

Galaskite sunkesnj galà tol, kol peilis bus subalansuotas.

(21 pav.) Noredami nuimi peili (2), atsukite peilio varztaj. (3). (22 pav., 23 pav., 24 pav.)

Patikrinkite ventilatoriç (1) bülç ile pakeiskite visas pažeistas dalis. (22 pav.)

Vél sumontuodami, jsitikinkite, kad pjovimo kraštai būtu nukreipti variklio sukimosi krypties link. Peilio varžtas (3) privalo būt prisuktas 20 -25 Nm jęga.

ISPEJIMAS: Prireikus, pakeiskite peilj: tik

MAKITA 263001422 (modelui ELM3311) ir MAKITA 263001414 (modelui ELM3711).

10.ILGINIMO LAIDAI

Galima naudoti tik naudojimui laue skirtus, jprastam elektros stiprumui numatyut ilginimo laidus, kuriu skersmuo yra ne mazesnis nei 1,0 mm².

Pries naudojima patikrinkite maitinimo ir ilginimo laidus, ar jie nebuvo pazeisti naudojimo metu; pazeistus arba senus laidus pakeiskite naujais. Jeigu vegapjovs naudojimo metu pazeistumete laida, tuoj pat atjunkite jj nuo mainitino tinklo. NELIESKITE LAIDO, KOL NEATJUNGSITE JO NUO MAITINIMO TINKLO.

Nenaudokite prietaiso, jeigu laidas yra pazeistas arba nusidévejes. Laikykite ilginimo laidus atokiai nuo pjovimo elementu.

ISPEJIMAS: Ventiliacjos angos turi buti svarios:

nedulkétos ir nepurvinos.

11. PriežiūRA IR TECHNINIS APTARNAVIMAS

ISPEJIMAS: Pries pradedami bet kokius

techniques prieziuros ar valymo darbus, visuomet ištraukite prietaiso kištuka iš elektros lizdo!

Nepurskite ant prietaiso vandens. | prietaisa patekes vanduo gali sugadinti kišuko-lizdo sistemas ir elektrinj variklj. Valykte i'rengini skudureliu, rankiniu šepeciu ir pan.

Patikra privalo atlikti specialists; nemeginkite patys daryti regulavimo darbu - privalote kreiptis igalotaji, Makita" technnio aptarnavimo centra:

a) jeigu vejapjové atsitrenkia [koknors daikta;
b) jeigu staiga użgęsta variklis;
c) jeigu peilis yra sulankystas (neméginkite jo tiesinti!);
d) jeigu variklio velenas yra sulankstytas (neméginkite jo tiesinti!);
e) jeigu prijungus kabeli, ivyko trumpasis jungimas;
f) jeigu pazeisti krumpliaraciai;
g) jeigu V formos dirzas yra su defektais.

12. TRIKCIJ SALINIMAS

ISPEJIMAS: Pries pradedami bet kokius

techniques priezūros ar valmyo darbus, visuomet istraukite prietaiso kištuka iš elektros tinklo ir palaukite, kol peilio mechanizmas visiškai sustos.

Gedimas	Atitaisymo darbai
Variklis neveikia	Patikrinkite, ar laidas ijungtas i maitinimo tinkla. Pradékite pjauti neaukštažole arba pjaukite toje vietoje, kurioje Žolé jau nupjauta. Išvalykite išmetimo kanala/korpusa - p jovimo peilis privalo suktris nevaržomai. Nustatykite tinkama p jovimo aukstj.
Sumažëja variklio galia	Nustatykite tinkama p jovimo aukstj. Išvalykite išmetimo kanala/korpusa. Atiduokite pagalasti/pakeisti p jovimo peilij → i igalojaji techninio aptarnavimo centra.
Žolës gaudykèle nužpildoma.	Nustatykite tinkama p jovimo aukstj. Palaukite, kol veja bus sausa. Atiduokite pagalasti/pakeisti p jovimo peilij → i igalojaji techninio aptarnavimo centra. Išvalykite Žolës gaudykolestroteles. Išvalykite išmetimo kanala/korpusa.
Neveikia ratç pavara.	Pareguliukite lankstu kabeli. Atiduokite prietaisäi ↓ → igalotaji techninio aptarnavimo centra, kad patikrintu V formos dirža/pavaras. Patikrinkite, ar nasugadinti varantieji ratai.

PERSPEJIMAS: Gedimus, kuriç nejmanoma atiatisyi vadovaujantis Şia lentele, gali pataisyti tik „Makita" igalotasis techninio aptarnavimo centras.

13. SENU IRENGINIU ISMETIMAS NEDARANT ZALOS APLINKAI

Atsižvelgiant i ES Direktyva 2002/96/EB del elektriniu ir elektroniniu irenginiu bei jos igyvendinima pagal nacionalinis teises aktus, visi elektrinai jrankiai privalo būti surenkami atskirai nuo buitiniu atliekuk bei perdirbami tokiu budu, kad nebutu daroma Žala aplinkai.

Alternatyvus ismetimo budas: Jeigu elektrinio irankio savininkas negražina seno irankio gamintojui,jis privalo tinkamai jj ismesti specialiuose atlieku surinkimo punctuose, kuriuose toks pretaisas paruošiamas perdirbimui, atsižvelgiant i nacionalinius teisés aktus ir taisykules del atlieku perdirbimo. Tai netaikytina priedams ir jrankiams, kuriuose nera elektriniu arba elektroniniu sudedamuju duliu.

Tik Europos šalims
EB atitikties deklaracija
Mes, bendrove „Makita Corporation“, budami
atsakingas gamintojas, pareiškiame, kad šis „Makita“
irenginys (-iai):
Mechanizmo paskirtis: Vejapové
Modelio Nr./tipas: ELM3311, ELM3711
Specifikacjos: Žr. „4. TECHNINIAI DUOMENYS“ yra
serinis gaminys ir

atitinka šias Europos direktyvas: 2004/108/EB, 2006/42/EB, 2000/14/EB ir 2005/88/ EB, 2006/95/EB

ir yra pagaminti pagal Siuos standartus arba
normatvyinius dokumentus:
EN 60335, EN 62233, EN 55014, EN 61000

Technine dokumentacija saugoma: Makita International Europe Ltd., Michigan Drive, Tongwell, Milton Keynes, MK15 8JD, England (Anglia) Atitikties ivertinimo procedura, butina pagal Tarybos Direktya 2000/14/EB, atikta atsižvelgiant I VI prieda. Paskelbtoi jstaiga: TUV SUD Industrie Service GmbH Westendstraße 199, D-80686 Munchen Identifikacjos numeris: 0036 Modelis: ELM3311 Nustatyas garso galios lygis: 87,7 dB (A) Garantuotas garso galios lygis: 96 dB (A)

Modelis: ELM3711 Nustatyas garso galios lygis: 91,0 dB (A) Garantuotas garso galios lygis: 96 dB (A)

1. 1. 2012
