DLM532Z - DLM533Z - Rasenmäher MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Elektro-Rasenmäher mit Kabel
Modelle	DLM532Z, DLM533Z
Marke	Makita
Nennspannung	230 V ~ 50 Hz
Nennleistung	1 100 W (DLM532Z) / 1 300 W (DLM533Z)
Leerlaufdrehzahl	2 900 min⁻¹
Schnittbreite	330 mm (DLM532Z) / 370 mm (DLM533Z)
Schnitthöhenverstellung	3 Positionen: 20 mm, 40 mm, 55 mm
Fangkorbfassungsvermögen	27 L (DLM532Z) / 35 L (DLM533Z)
Nettogewicht	13,1 kg (DLM532Z) / 14,9 kg (DLM533Z)
Garantierter Schallleistungspegel	96 dB(A)
Schalldruckpegel (LpA)	75,4 dB(A) (DLM532Z) / 77,6 dB(A) (DLM533Z), K=3 dB(A)
Garantierte Vibrationen	0,672 m/s² (DLM532Z) / 0,917 m/s² (DLM533Z), K=1,5 m/s²
Schutzart	IPX4
Doppelte Isolierung	Ja
Führungsgriff-Typ	Klappbar, mit oberem und unterem Führungsbügel
Fangkorb-Füllstandsanzeige	Ja, mechanischer Indikator
Messer	Gepresster Stahl, nachschärfbar, Ersatz erforderlich
Ersatzmesser	Makita 263001422 (DLM532Z) / Makita 263001414 (DLM533Z)
Anzugsmoment der Messerschraube	20 – 25 Nm
Stromversorgung über Verlängerungskabel	Mindestquerschnitt 1,0 mm², für Außenbereich
Sicherheitseinrichtung	Sperrknopf + Schalterbügel, automatischer Stopp beim Loslassen
Reinigung	Tuch oder Bürste, kein Wasser aufsprühen
Zulässige Nutzung	Rasen, Gras, flaches oder leicht abfallendes Gelände
Garantie	Konform mit CE-Richtlinien (siehe Anleitung)
Entsorgung	Recycling gemäß WEEE-Richtlinie, nicht in den Hausmüll werfen

Häufig gestellte Fragen - DLM532Z - DLM533Z MAKITA

Wie starte ich den Rasenmäher Makita DLM532Z / DLM533Z?

Drücken Sie den Sperrknopf (1) und ziehen Sie gleichzeitig den Schalterbügel (2) zu sich. Halten Sie den Bügel während des Gebrauchs. Lassen Sie ihn los, um den Motor zu stoppen.

Wie stelle ich die Schnitthöhe ein?

Befestigen Sie jedes Rad im entsprechenden Loch am Gehäuse. Die Höhe zwischen Messer und Boden kann auf 20 mm (Position 1), 40 mm (Position 2) oder 55 mm (Position 3) eingestellt werden. Alle Räder müssen auf gleicher Höhe sein.

Was tun, wenn der Fangbehälter nicht voll wird?

Überprüfen Sie die Schnitthöhe (verringern Sie sie bei Bedarf), mähen Sie trockenes Gras, reinigen Sie das Korbgitter und den Auswurfkanal. Wenn das Problem weiterhin besteht, lassen Sie das Messer von einem autorisierten Zentrum schärfen oder ersetzen.

Wie ersetze ich das Messer?

Trennen Sie den Mäher vom Strom, schrauben Sie die Messerschraube (Anzugsmoment 20-25 Nm) ab und entfernen Sie das alte Messer. Installieren Sie ein neues Makita-Messer 263001422 (DLM532Z) oder 263001414 (DLM533Z) mit den Schneidkanten in Drehrichtung des Motors.

Der Mäher vibriert ungewöhnlich, was tun?

Stoppen Sie sofort den Motor und trennen Sie das Gerät vom Strom. Überprüfen Sie, ob das Messer unausgewuchtet oder beschädigt ist. Verwenden Sie das Gerät nicht, wenn die Vibration anhält, und kontaktieren Sie ein autorisiertes Makita-Servicecenter.

Welches Verlängerungskabel verwenden?

Verwenden Sie ein Verlängerungskabel für den Außenbereich mit einem Mindestquerschnitt von 1,0 mm². Überprüfen Sie, ob es unbeschädigt ist, und halten Sie es vom Messer fern.

Wie reinige ich den Mäher?

Trennen Sie das Gerät vor der Reinigung vom Strom. Verwenden Sie ein Tuch oder eine Bürste, um Schmutz zu entfernen. Sprühen Sie kein Wasser auf den Mäher, um Schäden am Motor und den elektrischen Komponenten zu vermeiden.

Welche regelmäßige Wartung ist erforderlich?

Reinigen Sie nach jedem Gebrauch den Fangbehälter und das Gehäuse. Schärfen Sie das Messer regelmäßig und überprüfen Sie seine Auswuchtung. Vor der Mähesaison die Räder, den Führungsbügel und das Netzkabel überprüfen.

Kann ich nasses Gras mähen?

Es wird davon abgeraten, nasses Gras zu mähen, da dies den Auswurfkanal verstopfen und die Schnittqualität beeinträchtigen kann. Warten Sie, bis das Gras trocken ist, für bessere Ergebnisse.

Was tun bei Motorausfall?

Überprüfen Sie zuerst, ob das Verlängerungskabel richtig eingesteckt und unbeschädigt ist. Versuchen Sie, eine Stelle mit kurzem Gras zu mähen. Wenn der Motor immer noch nicht startet, bringen Sie den Mäher zu einem autorisierten Makita-Servicecenter.

BEDIENUNGSANLEITUNG DLM532Z - DLM533Z MAKITA

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Numero d'identification: 0036

Modèle : ELM3311

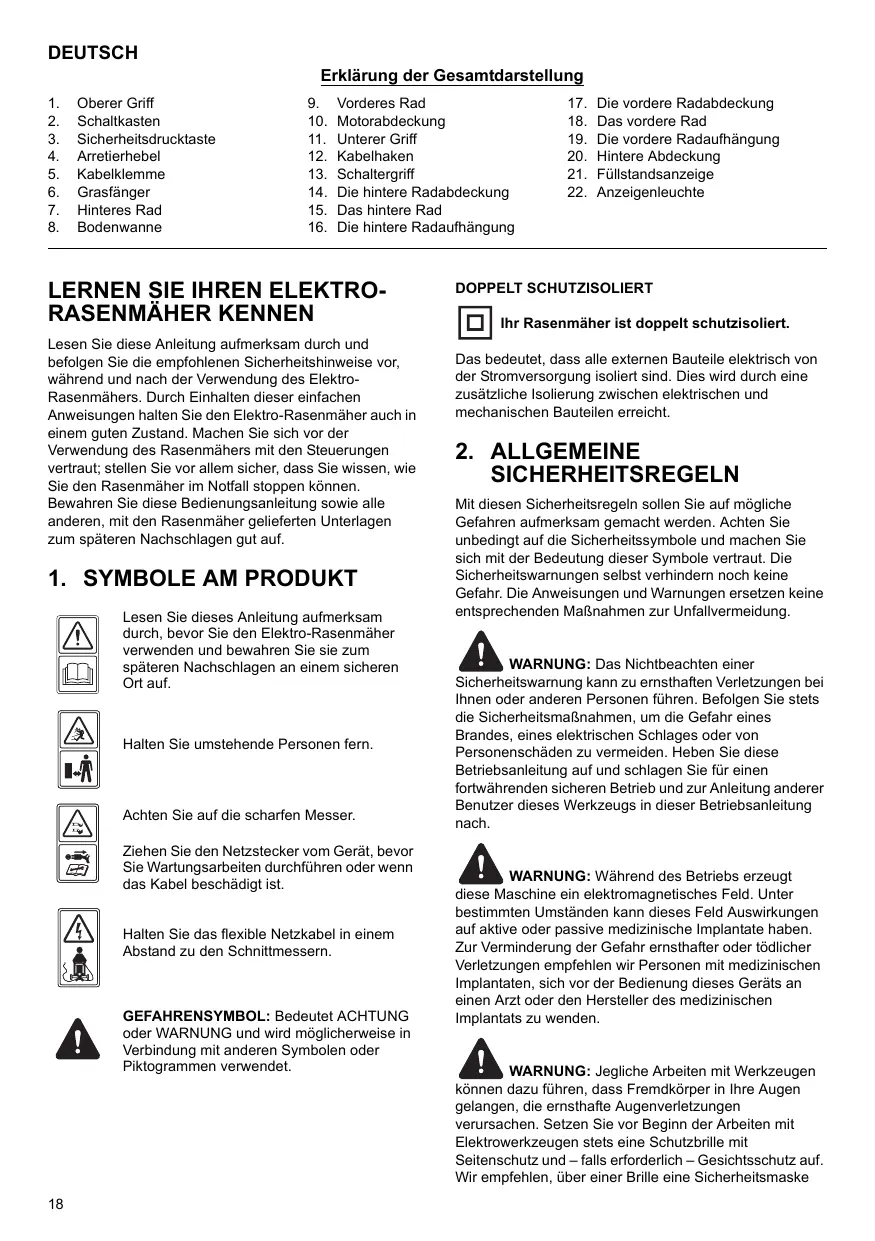

Erklärung der Gesamtdarstellung

1. Oberer Griff
2. Schaltkasten
3. Sicherheitsdrucktaste
4. Arretierhebel
5. Kabelklemme
6. Grasfanger
7. Hinteres Rad

8. Bodenwanne

9. Vorderes Rad

10. Motorabdeckung
11. Unterer Griff
12. Kabelhaken
13. Schaltergriff
14. Die;zhere Radabdeckung
15. Das hintere Rad

16. Die wichtere Radaufhängung

17. Die vordere Radabdeckung

18. Das vordere Rad
19. Die vordere Radaufhängung
20. Hintere Abdeckung
21. Fullstandsanzeige
22. Anzeigenleuchte

LERNEN SIE IHREN ELEKTRO-RASENMÄHER KENNEN

Lesen Sie diese Anleitung aufmerksam durch und befolgen Sie die empfohlenen Sicherheitshinweise vor, während und nach der Verwendung des Elektro-Rasenmachers. Durch Einhalten dieser einfachen Anweisungen halten Sie den Elektro-Rasenmacher auch in einem gutezustand. Machen Sie sich vor der Verwendung des Rasenmachers mit den Steuerungen vertraut; stellen Sie vor allem sicher, dass Sie wissen, wie Sie den Rasenmacher im Notfall stoppen können. Bewahren Sie diese Bedienungsanleitung sowie alle anderen, mit den Rasenmacher geleiferten Unterlagen zum späteren Nachschlagen gut auf.

Lesen Sie these Anleitung aufmerksam durch, bevor Sie den Elektro-Rasenmacher verwenden und bewahren Sie sie zum späteren Nachschlagen an einem sicheren Ort auf.

Halten Sie umstehende Personen fern.

Achten Sie auf die scharfen Messer.

Ziehen Sie den Netzstecker vom Gerat, bevor Sie Wartungsarbeiten durchfuhren oder wenn das Kabel beschadigt ist.

Halten Sie das flexible Netzkabel in einem Abstand zu den Schnittmessern.

GEFAHRENSYMBOL: Bedeutet ACHTUNG oder WARNING und wird möglicherweise in Verbindung mit anderen Symbolen oder Piktogrammen verwendet.

DOPPELT SCHUTZISOLIERT

Ihr Rasenmacher ist doppeltschutzisoliert.

Das bedeutet, dass alle externen Bauteile elektrisch von der Stromversorgung isoiert sind. Dies wird durch eine zusätzliche Isolierung zwischen elektrischen und mechanischen Bauteilen erreicht.

2. ALLGEMEINE SICHERHEITSREGELN

Mit diesen Sicherheitsregeln sollen Sie auf mögliche Gefahren aufmerksam gemacht werden. Achten Sie unbedingt auf die Sicherheitssymbole und machen Sie sich mit der Bedeutung dieser Symbole vertraut. Die Sicherheitswarningsen selbst verhindern noch keine Gefahr. Die Anweisungen und Warnungen ersetzen keine entsprechenden Maßnahmen zur Unfallvermeidung.

WARNING: Das Nichtbeachten einer

Sicherheitswannung kann zu ernsthaften Verletzungen bei Ihnen oder anderen Personen führen. Befolgen Sie stets die Sicherheitsmaßnahmen, um die Gefahr eines Brandes, eines elektrischen Schlages oder von Personenschäden zu vermeiden. Heben Sie diese Betriebsanleitung auf und schlagen Sie für einen fortwährenden sicheren Betrieb und zur Anleitung anderer Benutzer these Werkzeugs in dieser Betriebsanleitung nach.

WARNING: Wahrend des Betriebs erzeugt

diese Maschine ein elektromagnetisches Feld. Unter bestimmten Umständen kann diese Feld Auswirkungen auf aktive oder passive medizinische Implantate haben. Zur Verminderung der Gefahr ernsthafter oder tölicher Verletzungen empfehlen wir Personen mit medizinischen Implantaten, sich vor der Bedienung these Geräts an einen Arzt oder den Hersteller des medizinischen Implantats zu wenden.

WARNING: Jegliche Arbeitsen mit Werkzeugen

konnen dazu führren, dass Fremdkörper in ihre Augen gelangen, die ernsthafte Augenverletzungen verursachen. Setzen Sie vor Beginn der Arbeiten mit Elektrowerkzeugen stets eine Schutzbrille mit Seitenschutz und -falls erforderlich-Geschichtsschutz auf. Wir empfehlen, über einer Brille eine Sicherheitsmaske

mit breitem Sichtfeld bzw. eine Standardsicherheitsbrille mit Seitenchutz zu tragen.

1) Lesen Sie alle Anweisungen aufmerksam durch.
Machen Sie sich mit der Bedienung und der ordnungsgemäßen Verwendung des Gerätes vertraut.
2) Erlauben Sie Kindern und Personen, die diese Anleitungen nicht kennen, NIEMALS den Gebrauch des Elektro-Rasenmachers. Das Mindestalter für den Bediener kann durch geltende Gesetze und Bestimmungen geregt sein.
3) Mahren Sie niemals, wenn Personen, vor allem Kinder, oder Haustiere in der Nähe sind.
4) Beachten Sie, dass der Bediener für Unfälle mit oder Gefahren für andere Personen oder deren Eigentum verantwortlich ist.
5) Tragen Sie während des Mahens stets festes Schuhwerk und lange Hosen. Arbeiten Sie nicht barfußer mit offenen Sandalen.
6) Überprüfen Sie sorgfällig das zu mahende Gelände und entfernen Sie alle Gegenstände, die von dem Mahar weggeschleudert werden können.
7) Führn Sie vor jedem Gebrauch eine Sichtprüfung der Schneidklingen, Schrauben und Schnitteinheit auf Verschleiß und Beschädigungen durch. Tauschen Sie verschlissene oder beschädigte Schneidklingen und Schrauben nur satzweise aus, um eine Unwucht zu vermeiden.
8) Mahren Sie ausschließlich bei Tageslicht oder ausreichendem Kunstlicht.
9) Vermeiden Sie, wenn möglich, den Betrieb des Mahers in feuchtem Gras.
10) Achten Sie auch an Hängen immer auf einen sicheren Stand.
11) Gehen Sie beim Mähen, rennen Sie niemals beim Mähen.
12) Mahren Sie bei Walzenmähern quer zum Hang, niemals nach oben und unter.
13) Seien Sie besonderss vorsichtig, wenn Sie die Richtung am Hang ändern.
14) Mahren Sie nicht an Hängen mit übermaßiger Neigung.
15) Seien Sie besonderss vorsichtig, wenn Sie den Elektro-Rasenmacher wenden oder zu sich heranziehen.
16) Stopen Sie das Schnittwerkzeug, wenn der Elektro-Rasenmacher beim Transport geneigt werden muss, z.B. beim Überqueren von Flächen, die kein Rasen sind, oder beim Transport vom und zum zu mahenden Gelände.
17) Verwenden Sie den Elektro-Rasenmacher niemals mit defecten oder fehlenden Schutzvorrichtungen, beispelsweise ohne Schutzbleche und/oder Grasfänger.
18) Starten Sie den Motor vorsichtig entsprichend den Anweisungen und mit ausreichendem Abstand zwischen Füssen und Schnittwerkzeug.
19) Kippen Sie den Elektro-Rasenmacher beim Einsatzalten nicht, außer wenn der Elektro-Rasenmacher zum Starten gekippt werden muss. Kippen Sie in thisem Fall den Elektro-Rasenmacher nicht weiter als notwendig und haben Sie nur den Teil an, der nicht zum Bediener zeigt.
20) Starten Sie den Motor nicht, wenn Sie vor der Auswurföffnung stehen.

21) Halten Sie weder Höhe noch Füsse in die Höhe oder unter rotierende Teile. Achten Sie jederzeit auf ausreichenden Abstand zur Auswurföffnung.

22) Heben oder tragen Sie einen Elektro-Rasenmacher niemals mit laufendem Motor.

23) Halten Sie in folgenden Fällen den Motor an undziehen Sie den Netzstecker ab:

• vor dem Lösen von Blockierungen oder vor dem Reinigen des Auswurfs;
• vor dem Prufen, Reinigen oder Arbeiten am Elektro-Rasenmahr;
• nach dem Anschlagen an Fremdkörper. Überprüfen Sie den Elektro-Rasenmacher auf Beschäftigungen undnehmen Sie ggf.Reparaturen vor,bevor Sie den Elektro-Rasenmacher wieder starten und den Betrieb fortsetzen;
• falls der Elektro-Rasenmacher ungewohnlich zu vibrieren beginnnt (sofort überprüfen).

24) Stoppen Sie den Mainer in folgenden Fällen:

• wenn Sie den Elektro-Rasenmacher verlassen.

25) Überprüfen Sie, dass alle Muttern, Bolzen und Schrauben stets festgezogen sind, um sichere Arbeitsbedingungen zu gewährleisten.

26) Überprüfen Sie den Grasfänger möglich auf VerschleB oder Zerstörung.

27) Ersetzen Sie verschlissene oder beschädigte Teile zu ihrer Sicherheit.

28) Verwenden Sie den Elektro-Rasenmacher nicht, wenn das Netzkabel beschadigt oder verschlissen ist.

29) Schlieben Sie ein beschädigtes Netzkabel nicht an die Stromversorgung an und berühren Sie ein beschädigtes Kabel erst, wenn es von der Stromversorgung getrennt wurde. Ein beschädigtes Kabel kann in Kontakt mit stromführungenden Teilen kommt.

30) Berühren Sie das Schnittmesser erst, wenn das Netzkabel von der Stromversorgung getrennt wurde und das Messer zum volligen Stillstand gekommen ist.

31) Halten Sie Verlangerungskabel vom Schnittmesser fern. Das Schnittmesser kann das Kabel beschädigen und mit stromfuhrenden Teilen in Kontaktkommen.

32) Ziehen Sie in den folgenden Fällen den Netzstecker aus der Steckdose:

• immer, wenn der Maher unbeaufsichtigt ist;
• bevor Sie eine Verstopfung beheben;
• vor dem Prüfen, Reinigen oder Arbeiten an der Maschine;
• nach dem Anschlagen an Fremdkörper;
• immer, wenn der Maher abnormal zu vibrieren beginnnt.

33) Kleinkinder sind zu beaufsichtigen, um sicherzustellen, dass sie nicht mit dieser Gerät spielten.
34) Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit verminderten physischen, sensorischen oder psychischen Fähigkeiten oder fehlenden Erfahrungen und Kenntnissen bedient werden, es sei dessen, sie werden beaufsichtigt oder wurden in der Anwendung des Geräts von einem Sicherheitsverantwortlichen unterwiesen.
35) Bei einem beschädigten Netzkabel muss diese durch ein spezielles Netzkabel ersetzt werden, das Sie beim Hersteller oder Kundendienst erhalten.

36) Die Maschine solte für einen sicheren Betrieb mit einem RCD-Schutzschalter (GFCI, früher als FI-Schutzschalter bezeichnet) mit einem Auslösestrom von max. 30 mA ausgestellt sein.
37) Achten Sie beim Vornehmen von Einstellungen darauf, dass Ihr Finger nicht zwischen sich bewegende Schneidmesser und feste Teilen des Rasenmabers geraten.
38) Lassen Sie die Maschine vor der Lagerung immer abkühlen.
39) Beachten Sie bei Arbeiten an den Schneidmessern, dass sich die Schneidmesser auch bei ausgeschalteter Stromversorgung drehen können.
40) Ersetzen Sie aus Sicherheitsgründen beschädigte oder verschlissene Teile; Verwendten Sie nur Original-Ersatzteile und Zubeñor.
41) Achten Sie beim Vornehmen von Einstellungen darauf, dass ihre Finger nicht zwischen sich

bewegende Schneidmesser und feste Teilen des Rasenmabers geraten.

42) Prüfen Sie vor der Verwendung Steckdose, Stecker und Kabel/Veränderungskabel auf Anzeichen von Schäden oder Verschleib. Falls das Kabel während der Arbeiteten beschädigt wird, trennen Sie das Kabel sofort von der Stromversorgung. BERUHREN SIE DAS KABEL ERST, NACHDEM ES VON DER STROMVERSORGUNG GETRENNT WURDE. Verwenden Sie das Gerät nicht, wenn das Kabel beschädigt oder verschlüssen ist.
43) Um Gefahren zu vermeiden, muss ein beschädigtes Stromversorgungskabel vom Hersteller, seinem Kundendienstbeauftragten oder einer entsprechend qualifizierten Person ausgetaucht werden.

3. BESCHREIBUNG DER BAUTEILE (Abb. 1)

4. TECHNISCHE DATEN

Model:	ELM3311	ELM3711
Nennspannung:	230 V~	230 V~
Nennfrequenz:	50 Hz	50 Hz
Nenneistung:	1.100 W	1.300 W
Drehzahl ohne Last:	2.900 U/min	2.900 U/min
Schnittbreite:	330 mm	370 mm
Garantierter Schalleistungspegel:	96 dB (A)	96 dB (A)
LpA (SLP) am Standort des Benutzers:	75,4 dB (A), K = 3 dB (A)	77,6 dB (A), K = 3 dB (A)
Garantierte Vibration:	0,672 m/s², K=1,5 m/s²	0,917 m/s², K=1,5 m/s²
Volumen des Grasfängers:	27 l	35 l
Nettogewicht:	13,1 kg	14,9 kg
Schutzklasse gegen Feuchtigkeit:	IPX4	IPX4
Höheneinstellung:	20/40/55 mm, 3 Anpassung	20/40/55 mm, 3 Anpassung

5. MONTAGE

5-1 RADMONTAGE

Setzen Sie jeweils die Achse der vorderen und hinteren Radabdeckung in das Rad ein und befestigen Sie es mit einer Schraube in der Öffnung der Radaufhängung. (Abb. 2)

WARNING: Alle Räder müssen auf gleicher

Höhe sein.

5-2 MONTAGE DES KLAPPBAREN GRIFFS

A) Stecken Sie die unteren Lenkerstangen in die Befestigungslöcher der Bodenwanne, undziehen Sie die mitgelieferte Schraube mit einem Schraubendreher fest. (Abb.3,Abb.4,Abb.5)
B) Verbinden Sie den oberen und unteren Griff mit dem Arretierhebel. (Abb. 6, Abb. 7)
C) Verlegen Sie das Kabel über dem Griffrohr. Klemmen Sie es in der Mitte des unteren Griffs mit der Kabelklemme fest, sodass das Kabel an der Außenseite des Mahters fixiert ist. Andernfalls kann

das Kabel beim Öffnen/Schlieben der hinteren Abdeckung verklemmen. (Abb. 8)

5-3 MONTAGE DES GRASFÄNGERS

1. Einsetzen: Hebien Sie die wichtere Abdeckung an und haken Sie den Grasfänger halten am Macher ein. (Abb. 9, Abb. 10, Abb. 11)
2. Entfernen: Hebien Sie die wichtere Abdeckung an und entfernen Sie den Grasfänger.

An der Oberseite des Grasfangers ist eine Fülstandsanzeuge angebracht, die Ihnen zeigt, ob der Fänger leer oder voll ist (Abb. 12A, Abb. 12B):

Die Füllstandsanzeige wird durch Luft nach ober gedrückt, wenn der Fänger während des Mahens noch nicht voll ist. (Abb. 12B)
- Ist der Fänger voll, klapt die Anzeige nach unten. Wenn dies geschieht, unterbrenen Sie sollen den Mähvorgang und leeren Sie den Fänger. Stellen Sie sicher, dass er sauber ist und dass Luft durch das Maschenwerk gelangt. (Abb. 12A)

WICHTIG

Wenn die Öffnungen an der Anzeige stark verschmutzt sind, wird die Anzeige nicht nach oben gedrückt. Reinigen Sie in diesen Fall sofort die Öffnungen an der Anzeige.

6. ANPASSEN DER SCHNITTHOHE

Die Schnitthöhe kann durch Einsetzen der Räder in den erforderlichen Durchbruch angepasst werden. Alle Räder müssen auf gleicher Höhe sein. Die Höhe (der Schneidklinge über dem Boden) kann zwischen 20 mm und 55 mm eingestellt werden (3 Höhenstufen). (Abb. 13) Die niedrigste Stufe: 20 mm (Stufe (1)); die mittlere Stufe 40 mm (Stufe (2)); die höchste Stufe: 55 mm (Stufe (3)).

WARNING: Trennen Sie das Netzkabel von der

Stromversorgung.

WARNING: Nehmen Sie diese Einstellung nur

bei angehaltener Schneidklinge vor.

7. ARBEITSSCHUTZ

a) Betreiben Sie den Rasenmacher nur mit ordnungsgemäß montiertem Schutzblech und Grasfänger.
b) Stoppen Ste stets den Motor, bevor Sie den Grasfanger entfernen oder die Höhe der Schnittposition verändern.
c) Entfernen Sie vor dem Mähen alle Fremdkörper vom Rasen, die durch die Maschine weggeschleudert werden können. Achten Sie während des Mähens auf Fremdkörper, die Sie übersehen haben konnten. (Abb. 14)
d) Heben Sie während Startens des Motors oder des Mahens niemals den hinteren Teil des Rasenmachers an. (Abb. 15)
e) Halten Sie ihre Hande oder Fuße niemals unter die Bodenwanne oder in die rückseite Auswurföffnung, während der Motor lauft. (Abb. 16)

8. STARTEN

Vergewissern Sie sich vor dem Anschlieben des Elektro-Rasenmahers an die Stromversorgung, dass die Versorgungsspannung 230 V mit 50 Hz beträgt. Befestigen Sie das Verlängerungskabel vor dem Start des Elektro-Rasenmahers im Kabelhaken. (Abb.17)

Wenn der Elektro-Rasenmacher mit Strom versorgt wird, leuchtet die Anzeige auf. (Abb. 18)

Starten Sie den Motor wie folgt: (Abb. 19)

a) Drucken Sie die Sicherheitsdrucktaste (1).
b) Ziehen Sie währendessen am Schaltergriff (2) und halten Sie diesen fest.

Schieben Sie den Elektro-Rasenmacher bei laufendem Motor vorwärts.

Wenn Sie den Schaltergriff loslassen, stoppt der Motor.

ACHTUNG: Das Schnittmesser beginn’t sich zu

drehen, sobald der Motor gestartet wird.

WARNING: Die Schneidelemente drehen sich

nach dem Ausschalten des Motors eine gewisse Zeit weiter.

9. SCHNITTBLATT

Das Schnittblatt ist aus Pressstahl gefertigt. Es muss regelmäßig (mit einer Schleifscheibe) neu geschäft werden.

Stellen Sie sichere, dass das Schnittblatt stets ausgewucht ist (ein unausgewuchteses Schnittblatt verursacht gefährliche Vibrationen). Stecken Sie zum Prüfen der Auswuchung einen runden Stab in das Mittelloch und halten Sie das Schnittblatt horizontal. (Abb. 20) Ein ausgewuchtetes Schnittblatt bleibt darüber horizontal. Bei einem unausgewuchteten Schnittblatt dreht sich das schwerere Ende nach unten. Schleifen Sie das schwere Ende, bis das Schnittblatt wirklich ausgewucht ist. (Abb. 21) Zum Entfernen des Schnittblattes (2) losen Sie die Blattschraube (3).

(Abb. 22, Abb. 23, Abb. 24)

Prufen Sie den Zustand des Ventilators (1) und tauschen Sie beschädigte Teile aus. (Abb. 22)

Stellen Sie bei der Wiedermontage sicher, dass die Schnittkanten in Richtung der Motorrotation zeigen. Die Blattschraube (3) muss mit einem Moment von 20 bis 25 Nm festgezogen werden.

WARNING: Tauschen Sie bei der Wartung das

Schnittblatt aus durch: nur MAKITA 263001422 (für

ELM3311) und MAKITA 263001414 (fur ELM3711).

10. VERLÄNGERUNGSKABEL

Verwenden Sie ausschließlich Verlängerungskabel, die für die Verwendung im Freien zugelassen sind, für Normalbelastung mit einem Leiterquerschnitt von mindestens 1.0mm^2

Überprüfen Sie die Netz- und Verlängerungskabel vor der Verwendung auf Anzeichen einer Beschädigung und trennen Sie das Kabel bei Anzeichen einer Beschädigung oder von Verschleiß ab. Falls das Kabel während der Arbeiteten beschädigt wird, trennen Sie das Kabelsofar von der Stromversorgung. BERUHREN SIE DAS KABEL ERST, NACHDEM ES VON DER

STROMVERSORGUNG GETRENNT WURDE.

Verwenden Sie das Gerät nicht, wenn das Kabel beschädigt oder verschlissen ist. Halten Sie Verläufigungskabel von Schneidwerkzeugen fernen

WARNING: Achten Sie stets darauf, dass die

Beluftungsöffnungen frei von Fremdkörpersn sind.

11. WARTUNG UND PFLEGE

WARNING: Ziehen Sie vor der Durchführung

von Wartungs- oder Reinigungsrarbeiten stets den NetzsteckerHERE!

Besprühen Sie die Maschine nicht mit Wasser. Das Eindringen von Wasser kann die Schalter und den Elektromotor zerstören. Reinigen Sie die Maschine mit einem Tuch, einer Handbürste usw.

In den folgenden Fällen ist eine Inspektion fällig; nehmen Sie keine Einstellungen selbst vor, wenden Sie sich an ein von Makita autorisiertes

Servicezentrum:

a) Der Elektro-Rasenmacher stöh auf einen Gegenstand.
b) Der Motor stoppt platzlich.
c) Das Schnittmesser ist verbogen. (Richten Sie es nicht!)
d) Die Motorwelle ist verbogen. (Richten Sie sie nicht!)
e) Ein Kurzschluss tritt auf, wenn das Netzkabel angeschlossen wird.
f) Das Getriebe ist beschädigt.
g) Der Keilriemen ist defect.

12. FEHLERBEHEBUNG

WARNING: Ziehen Sie vor der Durchführung

von Wartungs- oder Reinigungserbeiten stets den Netzstecker hers aus und warten Sie, bis das Schnittmesser zum Stillstand kommt.

Problem	Abhilfe
Motor dreht sich nicht	Prüfen Sie den Netzkabelanschluss. Beginnen Sie bei kurzem Gras oder in einem bereits gemähtem Bereich. Reinigen Sie den Auswurfkanal bzw. das Gehäuse. Das Schnittblatt muss sich frei drehen.Korrigieren Sie die Schnitthöhe.
Motorleistung fällt ab	Korrigieren Sie die Schnitthöhe. Reinigen Sie den Auswurfkanal bzw. das Gehäuse.Lassen Sie das Schnittwerkzeug nachscharfen/ersetzen → autorisiertes Servicezentrum.
Grasfänger wird nicht gefällt	Korrigieren Sie die Schnitthöhe. Lassen Sie den Rasen trocknen. Lassen Sie das Schnittwerkzeug nachscharfen/ersetzen → autorisiertes Servicezentrum. Reinigen Sie das Gitter am Grasfänger. Reinigen Sie den Auswurfkanal bzw. das Gehäuse.
Radantrieb Funktioniert nicht	Richten Sie das flexible Kabel aus. Prüfen Sie den Keilriemen/das Getriebe → autorisiertes Servicezentrum. Prüfen Sie die Antriebsräder auf Beschätigungen.

ACHTUNG: Bei Problemen, die nicht anhand

dieser Tabelle gelöst werden können, wenden Sie sich an ein von Makita autorisiertes Servicezentrum.

13. UMWELTGERECHTE ENTSORGUNG

Gemäß der Europäischen Richtlinie 2002/96/EG zu Elektro- und Elektronik-Altgeräten sowie der Umsetzung in nationales Recht mussen alle Elektrowerzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführten werden.

Alternative Entsorgung: Falls der Eigentümer eines Elektrogeräts das Gerät nicht an den Hersteller zurecksendet, ist der Eigentümer für eine ordnungsgemäß Entsorgung am zuständigen Wertstoffhof verantwortlich, von dem das Gerät gemäß den nationalen Recycling-Bestimmungen entsorgt wird. Davon ausgenommen sind Zubehörteile und Werkzeuge ohne elektrische oder elektronische Komponenten.

Nur für europäische Länder EG-Konformitätserklarung

Wir, Makita Corporation als verantwortlicher Hersteller, erklaren, dass die folgende(n) Maschine(n) der Marke Makita:

Bezeichnung der Maschine(n): Elektro-Rasenmacher
Nummer/Typ des Modells: ELM3311, ELM3711

Technische Daten: Siehe „4. TECHNISCHE DATEN" in Serienfertigung hergestellt wird/werden und

den folgenden Richtlinien der Europäischen Union genugt/genugen:

2004/108/EG, 2006/42/EG, 2000/14/EG und 2005/

88/EG, 2006/95/EG

Außerdem werden die Geräte gemäß den folgenden

Standards oder Normen gefertigt:

EN 60335, EN 62233, EN 55014, EN 61000

Die technische Dokumentation erfolgt durch:

Makita International Europe Ltd.,

Das Verfahren der Konformitätsbewertung, das in der

Richtlinie 2000/14/EG verlangt wird, wurde in

Übereinstimmung mit Anhang VI durchgeführt.

Benannte Stelle:

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Kennnummer der benannten Stelle: 0036

Modell: ELM3311

Gemessener Schalleistungspegel: 87,7 dB (A)

Garantierter Schalleistungspegel: 96 dB (A)

Model: ELM3711

Gemessener Schalleistungspegel: 91,0 dB (A)

Garantierer Schalleistungspegel: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Direktor

Makita Corporation

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Technische gegevens: Zie "4. TECHNISCHE

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Identificatienummer: 0036

Model: ELM3311

Gemeten geluidsvermogenniveau: 87,7 dB (A)

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

LÆR DIN PLAENEKLIPPER AT KENDE

folgende anvendes: Kun MAKITA 263001422 (til

ELM3311) og MAKITA 263001414 (til ELM3711).

10. FORLÄENGERLEDNINGER

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Identifikationsnummer: 0036

Model: ELM3311

Malt lydeffektniveau: 87,7 dB (A)

Garanteret lydeffektniveau: 96 dB (A)

Model: ELM3711

Malt lydeffektniveau: 91,0 dB (A)

Garanteret lydeffektniveau: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Direktør

Makita Corporation

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

1. ÜRÜN ÜZERINDEKI SIMGELER

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Tanim Numaras: 0036

Model: ELM3311

Ölçülen Ses Gücü duzeyi: 87,7 dB (A)

Garanti Edilen Ses Gucu duzyei: 96 dB (A)

Model: ELM3711

Ölçülen Ses Gücü duzeyi: 91,0 dB (A)

Garanti Edilen Ses Gucu duzyei: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Mudur

Makita Corporation

LÄR KÄNNADIN GRÄSKLIPPARE

1. SYMBOLER MÄRKTA PÅ PRODUKTEN

Läsenna bruksanvisning noggrant innan du anvandergrasklipparen ochforvara den paett sakerstalle for framtidaBruk.

Häll askadare borta.

Seuppforvassa knivar.

Dra ut maskinens stickkontakt innan du utfor.
underhallsarbete erler om kabeln ar skadad.

Häll den flexibla kabeln borta frän de skärande knivarna.

SYMBOL FÖR SÄKERHETSVARNING:

10. FÖRLÄNGNINGSKABLAR

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Identifikationsnummer: 0036

Modell: ELM3311

Uppmattljudeffektniva:87,7dB(A)

Garanterad ljudeffektniva: 96 dB (A)

Modell: ELM3711

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

2. YLEISIA TURVAOHJEITA

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Tunnistenumero: 0036

Malli: ELM3311

ModeJa Nr./tips: ELM3311, ELM3711

Specifikacijas: skatiet sadala 4. TEHNISKIE DATI", ir

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Identifikacijas numurs: 0036

Modelis: ELM3311

Novertêais skanas jaudas limenis: 87,7 dB (A)

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

ID-number: 0036

Mudel: ELM3311

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Azonosítószám: 0036

Tipus: ELM3311

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Identifikacičné cislo: 0036

Model: ELM3311

Nr.model/Tip: ELM3311, ELM3711

Specifications: Consultati "4. DATE TEHNICE" sunt produse de série.si

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

Numar de identificare: 0036

Model: ELM3311

Nivel de putere acustica másurata: 87,7 dB (A)

Nivel de putere acustica garantat: 96 dB (A)

Model: ELM3711

Nivel de putere acustica másurata: 91,0 dB (A)

Nivel de putere acustica garantat: 96 dB (A)

1. 1. 2012

Tomoyasu Kato

Director

Makita Corporation

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

IeHTnФикauZIOHbI HOMep:0036

MoeJIb:ELM3311

TÜV SÜD Industrie Service GmbH

Westendstraße 199, D-80686 München

IeHTnΦiKauiHmH OmeP:0036

MoeB:ELM3311

BumipraHH pibeh akycTuHoi nOtuyxHOcti:

87,7dB(A)

TapaHTOBaHm piBeHb aKyCTnUHOI nOTyXHOCTi:

96 D5 (A)

MoeB:ELM3711

BmipraHH pibeh akcytuHOI notyXhoCTi:

91,0 d5 (A)

TapaHTOBaHn pIBeHb aKcyCTNuHOI NOTyXHOCTi:

96 D5 (A)

1. 1. 2012

TOMO3y Kato

DinpekTop

Makita Corporation
