BRUKSANVISNING AKR 037 GBL WHIRLPOOL

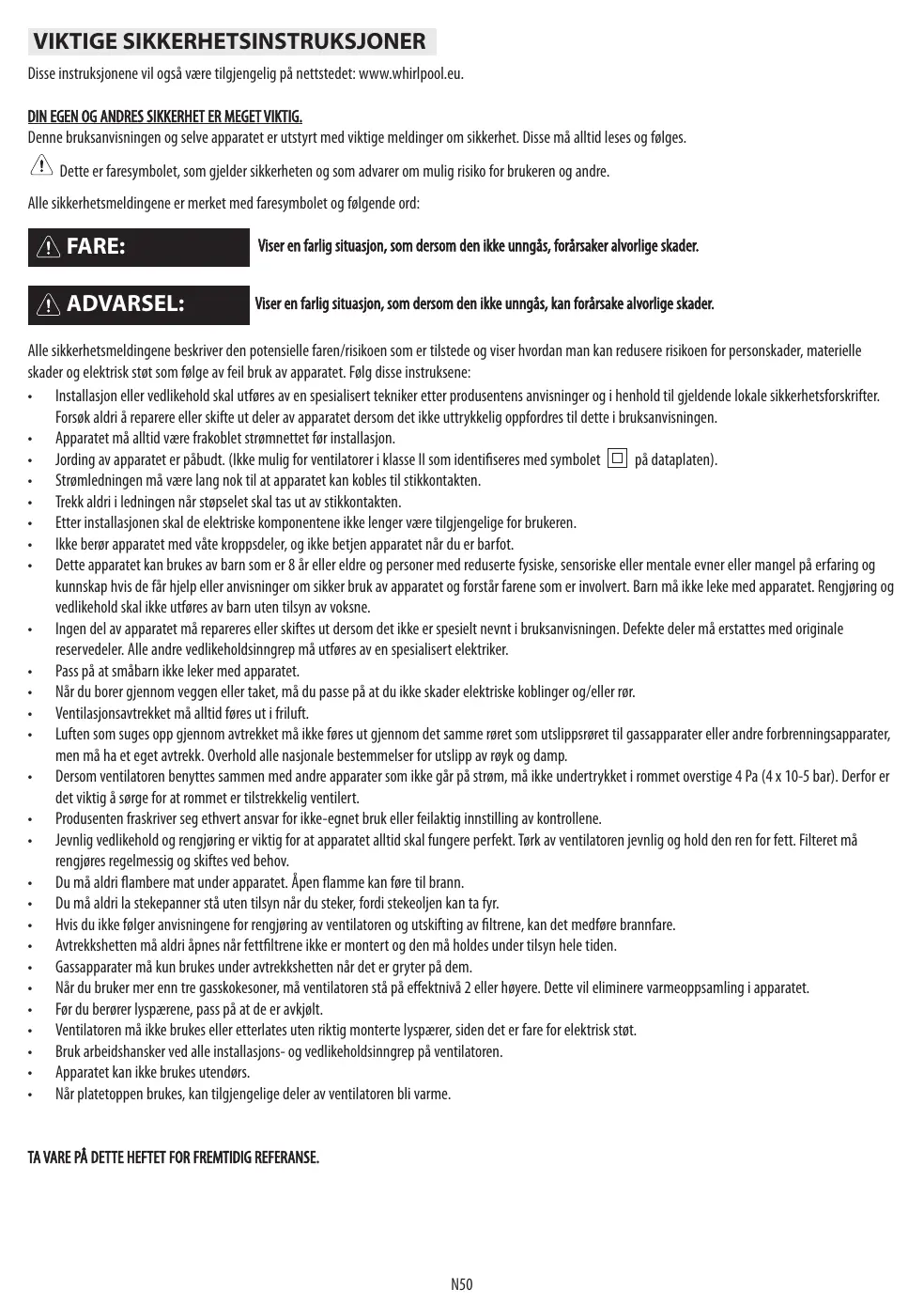

Bruks- og vedlikeholdsanvisning

• Installasjon eller vedlikehold skal utføres av en spesialisert tekniker etter produsentens anvisninger og i henhold til gjeldende lokale sikkerhetsforskrifter. Forsøk aldri å reparere eller skifte ut deler av apparatet dersom det ikke uttrykkelig oppfordres til dette i bruksanvisningen.
• Jording av apparatet er påbudt. (Ikke mulig for ventilatorer i klasse II som identifiseres med symbolet på dataplaten).
• Strømledningen må være lang nok til at apparatet kan kobles til stikkontakten.
• Trekk aldri i ledningen når støpselet skal tas ut av stikkontakten.
• Etter installasjonen skal de elektriske komponentene ikke lenger være tilgjengelige for brukeren.
• Ikke berør apparatet med våte kroppsdeler, og ikke betjen apparatet når du er barfot.
• Dette apparatet kan brukes av barn som er 8 år eller eldre og personer med reduserte fysiske, sensoriske eller mentale evner eller mangel på erfaring og kunnskap hvis de får hjelp eller anvisninger om sikker bruk av apparatet og forstår farene som er involvert. Barn må ikke leke med apparatet. Rengjøring og vedlikehold skal ikke utføres av barn uten tilsyn av voksne.
• Ingen del av apparatet må repareres eller skiftes ut dersom det ikke er spesielt nevnt i bruksanvisningen. Defekte deler må erstattes med originale reservedeler. Alle andre vedlikeholdsinngrep må utføres av en spesialisert elektriker.
• Pass på at småbarn ikke leker med apparatet.
• Når du borer gjennom veggen eller taket, må du passe på at du ikke skader elektriske koblinger og/eller rør.
• Ventilasjonsavtrekket må alltid føres ut i friluft.
• Luften som suges opp gjennom avtrekket må ikke føres ut gjennom det samme røret som utslippsrøret til gassapparater eller andre forbrenningsapparater, men må ha et eget avtrekk. Overhold alle nasjonale bestemmelser for utslipp av røyk og damp.
• Dersom ventilatoren benyttes sammen med andre apparater som ikke går på strøm, må ikke undertrykket i rommet overstige 4 Pa (4 x 10-5 bar). Derfor er det viktig å sørge for at rommet er tilstrekkelig ventilert.
• Produsenten fraskriver seg ethvert ansvar for ikke-egnet bruk eller feilaktig innstilling av kontrollene.
• Jevnlig vedlikehold og rengjøring er viktig for at apparatet alltid skal fungere perfekt. Tørk av ventilatoren jevnlig og hold den ren for fett. Filteret må rengjøres regelmessig og skiftes ved behov.
• Du må aldri flambere mat under apparatet. Åpen flamme kan føre til brann.
• Du må aldri la stekepanner stå uten tilsyn når du steker, fordi stekeoljen kan ta fyr.
• Hvis du ikke følger anvisningene for rengjøring av ventilatoren og utskifting av filtrene, kan det medføre brannfare.
• Avtrekkshetten må aldri åpnes når fettfiltrene ikke er montert og den må holdes under tilsyn hele tiden.
• Gassapparater må kun brukes under avtrekkshetten når det er gryter på dem.
• Når du bruker mer enn tre gasskokesoner, må ventilatoren stå på effektnivå 2 eller høyere. Dette vil eliminere varmeoppsamling i apparatet.
• Før du berører lyspærene, pass på at de er avkjølt.
• Ventilatoren må ikke brukes eller etterlates uten riktig monterte lyspærer, siden det er fare for elektrisk støt.
• Bruk arbeidshansker ved alle installasjons- og vedlikeholdsinngrep på ventilatoren.
• Apparatet kan ikke brukes utendørs.
• Når platetoppen brukes, kan tilgjengelige deler av ventilatoren bli varme. TA VARE PÅ DETTE HEFTET FOR FREMTIDIG REFERANSE. N50 Samsvarserklæring
• Dette apparatet er konstruert, produsert og markedsført i samsvar med: - kravene til sikkerhet i “Lavspenningsdirektivet” 2006/95/EC (som erstatter 73/23/EEC og påfølgende endringer) - kravene til miljøvennlig utforming i EU-forordningene nr. 65/2014 og nr. 66/2014 i henhold til den europeiske standarden EN 61591 - beskyttelseskravene i “EMC”-direktivet 2004/108/EC. Apparatets elektriske sikkerhet er kun garantert når det er koblet til et godkjent og jordet elektrisk anlegg. Energisparingstip
• Slå PÅ ventilatoren på laveste hastighet når du begynner tilberedningen og hold den i gang et par minutter etter at tilberedningen er avsluttet.
• Øk hastigheten kun dersom det er mye røyk og damp og bruk boost-hastighet(er) kun i ekstreme tilfeller.
• Skift ut kullfilteret(ene) ved behov for å opprettholde optimal luktreduksjon.
• Rengjør kullfilteret(ene) ved behov for å opprettholde optimal fettfilterfunksjon.
• Bruk avtrekksrør med maksimale diameteren som er angitt i denne håndboken for optimal effekt og minimalt med støy. INSTALLASJON Når du har pakket ut apparatet, forsikre deg om at det ikke har transportskader. Hvis det oppstår problemer, kontakt forhandleren eller nærmeste serviceavdeling. For å unngå skader må apparatet kun fjernes fra emballasjen i polystyrenskum rett før installasjon. INSTALLASJONSFORBEREDELSER ADVARSEL: Dette produktet er tungt. Løfting og installasjon av ventilatoren må utføres av to eller flere personer. Minimumsavstanden mellom platene på platetoppen og underkanten på ventilatoren skal ikke være mindre enn 55 cm for elektriske platetopper og 70 cm for gassplatetopper eller kombinasjonsplatetopper. Før installasjon må du også kontrollere minimumsavstandene som er oppgitt i platetoppens bruksanvisning. Hvis installasjonveiledningen for platetoppen spesifiserer en større avstand mellom platetopp og ventilator, må denne avstanden holdes. ELEKTRISK TILKOBLIN Forsikre deg om at spenningen som er oppgitt på typeskiltet svarer til spenningen på strømnettet. Denne informasjonen kan finnes inne i ventilatoren, under fettfilteret. Strømledningen (type H05 VV-F 3 x 0,75 mm2) må kun skiftes ut av en kvalifisert elektriker. Kontakt serviceavdelingen. Dersom ventilatoren er utstyrt med et støpsel, settes støpslet i en stikkontakt som er i samsvar med gjeldende forskrifter og plassert slik at den er tilgjengelig etter installasjonen. Dersom ventilatoren er uten støpsel (direkte tilkobling til strømnettet), eller dersom støpslet ikke er plassert på et tilgjengelig sted, må det installeres en standard topols bryter som tillater fullstendig frakobling fra strømnettet ved overspenning i kategori III, i samsvar med installasjonsforskriftene. GENERELLE ANBEFALINGER Før bruk Fjern kartongbiter, plastfilm og klebemerker på tilbehøret. Kontroller ar apparatet ikke har transportskader. Under bruk For å unngå skader må du ikke plassere tunge ting på apparatet. Ikke utsett apparatet for vær og vind. MILJØINFORMASJON Kassering av emballasjen Emballasjematerialet er 100 % resirkulerbart og er merket med resirkuleringssymbolet måte og i full overensstemmelse med gjeldende bestemmelser for avfallsbehandling. . De ulike delene av emballasjen må derfor kasseres på en ansvarlig Avfallsbehandling av apparatet - Dette apparatet er merket i overensstemmelse med EU-direktiv 2012/19/EC – WEEE-direktivet (Waste Electrical and Electronic Equipment). - Ved å sørge for riktig kassering av dette produktet, bidrar du til å forhindre de mulige negative miljø- og helsekonsekvensene feil avfallshåndtering av dette produktet kan forårsake.

Symbolet på produktet eller på medfølgende dokumentasjon, viser at det ikke må behandles som vanlig husholdningsavfall, men må leveres til et gjenvinningsmottak for elektrisk og elektronisk utstyr. Kassering av husholdningsapparate

• Dette apparatet er fremstilt av materialer som kan resirkuleres eller gjenbrukes. Det må kasseres i samsvar med lokale miljø- og avfallsforskrifter. Før apparatet kasseres, kutt strømledningen.
• For mer informasjon om behandling, gjenvinning og resirkulering av elektriske husholdningsapparater, kan du kontakte kommunen, det lokale renholdsverket eller butikken der du kjøpte apparatet. N51 FEILSØKINGSLISTE Apparatet virker ikke:
• Kontroller at det ikke er strømbrudd og at apparatet er koblet til strømnettet
• Slå apparatet av og på for å se om feilen retter seg.

• Kontroller at lyspæren er riktig montert. SERVICE Før Service tilkalles:

1. Kontroller om du kan løse problemet på egen hånd ved hjelp av rådene is “Feilsøkingslisten”.

2. Slå apparatet av og på igjen for å se om feilen vedvarer.

Hvis feilen vedvarer etter at du har utført kontrollene ovenfor, kontakt nærmeste serviceavdeling. Oppgi alltid:

En kort beskrivelse av feilen. Typen og modellen på apparatet Servicenummeret (tallet som står etter ordet “Service” på typeplaten) som er plassert inne i apparatet. Servicenummeret er også oppgitt på garantiheftet Din fulle adresse Ditt telefonnummer. Hvis det blir nødvendig ned reparasjoner, kontakt en autorisert serviceavdeling (for å garantere at det benyttes originale reservedeler og at reparasjonene blir utført på riktig måte). RENGJØRING ADVARSEL: - Ikke bruk damprengjøringsapparater. - Koble apparatet fra strømnettet. VIKTIG: ikke bruk etsende eller slipende midler. Dersom et slikt produkt ved et uhell skulle komme i kontakt med apparatet, må man umiddelbart tørke det av med en fuktig klut.

Rengjør overflatene med en fuktig klut. Hvis apparatet er svært tilsmusset, tilsettes noen dråper oppvaskmiddel. Tørk med en tørr klut. VIKTIG: Ikke bruk gryteskrubber, metallskraper eller skuremidler. Over tid kan disse ødelegge den emaljerte overflaten.

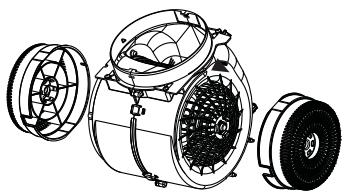

Bruk rengjøringsmidler som er spesielt beregnet for rengjøring av apparatet og følg produsentens anvisninger. VIKTIG: Rengjør filtrene minst én gang per måned for å fjerne alle rester av olje og fett. N52 VEDLIKEHOLD VIKTIG: - Bruk vernehansker. - Koble apparatet fra strømnettet. FETTFILTRE Fettfilteret i metall har ubegrenset levetid og må vaskes én gang hver måned for hånd eller i en oppvaskmaskin ved lav temperatur og i en kort syklus. Ved vask i oppvaskmaskin kan det hende fettfilteret blir matt, men det vil fungere akkurat like bra for det. Åpne sugepanelet (drei det oppover). Merk: Panelet skal ikke fjernes. Trekk ut håndtaket for å fjerne filteret. Etter å ha vasket det og latt det tørke, monterer du det ved å gå frem i omvendt rekkefølge. KULLFILTER (kun filterversjoner): Suger opp ubehagelig lukt fra matlaging. Kullfilteret må skiftes ut hver 4. måned Montering eller utskifting av kullfilteret Koble ventilatoren fra strømnettet. Åpne sugepanelet og fjern det. Fjern fettfiltrene. Sett et kullfilter på hver side slik at de dekker begge beskyttelsesristene på viftemotoren. Drei filtrene med urviseren for å låse dem fast på tappene på midten. Gå fram i motsatt rekkefølge ved demontering. Sett fettfiltrene og sugepanelet tilbake på plass.

Ventilatorens belysningssystem er basert på LED-teknologi. LED-ene gir optimal belysning, varer inntil ti ganger lengre enn tradisjonelle lyspærer og forbruker 90 % mindre energi. Kontakt serviceavdelingen ved behov for utskifting. N53 VEDLAGT MATERIALE Ta alle komponentene ut av pakningene. Kontroller at alle komponentene er tilstede.

Ventilator med motor, lamper og fettfiltre montert (1 eller 2 fettfiltre, avhengig av modellen).

Bruks- og monteringsanvisning

1 hullskjema for montering

1 støttebrakett for avtrekkskanal

INSTALLASJON - MONTERINGSFORUTSETNINGER

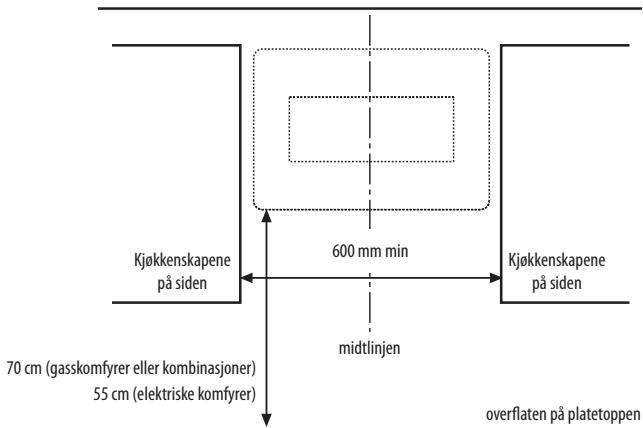

Ventilatoren er beregnet for bruk som “Sugeversjon” eller “Filterversjon”. Sugeversjon Dampen blir suget opp og ført ut i friluft ved hjelp av et avtrekksrør (ikke vedlagt) som festes til koblingen på ventilatorens avtrekksrør. Sørg for at avtrekksrøret er skikkelig festet til koblingen, avhengig av hva slags avtrekksrør som anskaffes. VIKTIG: Hvis kullfilteret/filtrene allerede er montert, må de fjernes. Filterversjon Luften filtreres gjennom ett eller flere kullfiltre og føres ut i rommet igjen. VIKTIG: Kontroller at luften kan sirkulere fritt. Dersom ventilatoren ikke er utstyrt med kullfilter/filtre, må dette/disse anskaffes og monteres før bruk. INSTALLASJONSMÅL Kjøkkenskapene på siden 600 mm min Kjøkkenskapene på siden midtlinjen 70 cm (gasskomfyrer eller kombinasjoner) 55 cm (elektriske komfyrer) overflaten på platetoppen N54

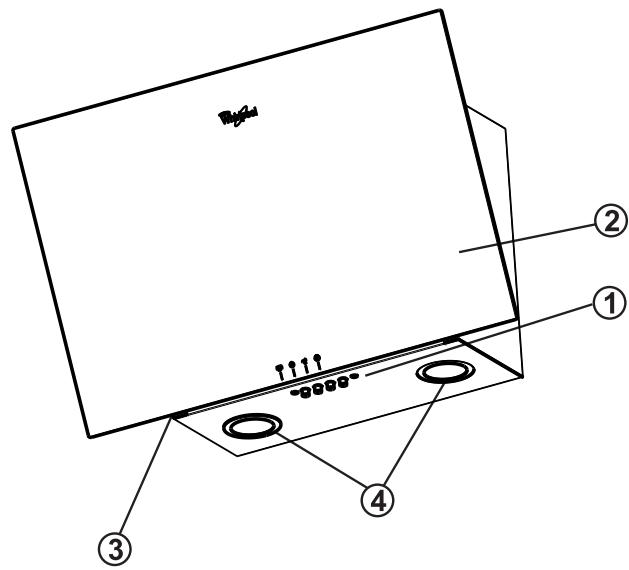

INSTALLASJON - MONTERINGSANVISNINGER

Instruksene nedenfor med løpende nummerering, viser til tegningene som du finner på de siste sidene i denne anvisningen og med den samme nummereringen. VIKTIG: Produktet du har kjøpt kan være litt forskjellig fra det som vises i denne håndboken, men installasjonsinstruksjonene er de samme. Ventilatoren er IKKE utstyrt med kullfilter. Dette må anskaffes separat

2. Hold hullskjemaet mot veggen (fest det med teip): Den loddrette midtlinjen på hullskjemaet skal følge midtlinjen du tegnet på veggen. Merk: Underkanten av hullskjemaet skal svare til underkanten av ventilatoren. VIKTIG: Underkanten av hullskjemaet må ha en avstand på minst 55 cm ( elektriske platetopper ) eller på 70 cm ( gassplatetopper ).

4. Fjern hullskjemaet fra veggen, sett de 2 pluggene og de 2 skruene inn i veggen. Påse at de stikker ut cirka 5 mm; sett den tredje og fjerde pluggen inn i de nederste hullene. 5. Kun for sugeversjonen: Fest støttebraketten for avtrekkskanalen til veggen oppunder taket. Lag hull og sett i murplugger som vist. Fest støttebraketten.

6. Kun for sugeversjonen - avtrekk bak: Lag et hull i veggen bak der avtrekksrøret skal føres ut.

7. Kun for sugeversjonen - avtrekk i taket: Bor et hull i taket der avtrekksrøret skal føres ut.

8. Klargjør tilkoblingen til strømnettet.

9. Drei frontpanelet oppover.

10. Fjern fettfilteret.
