MANUALE UTENTE AKR 037 GBL WHIRLPOOL

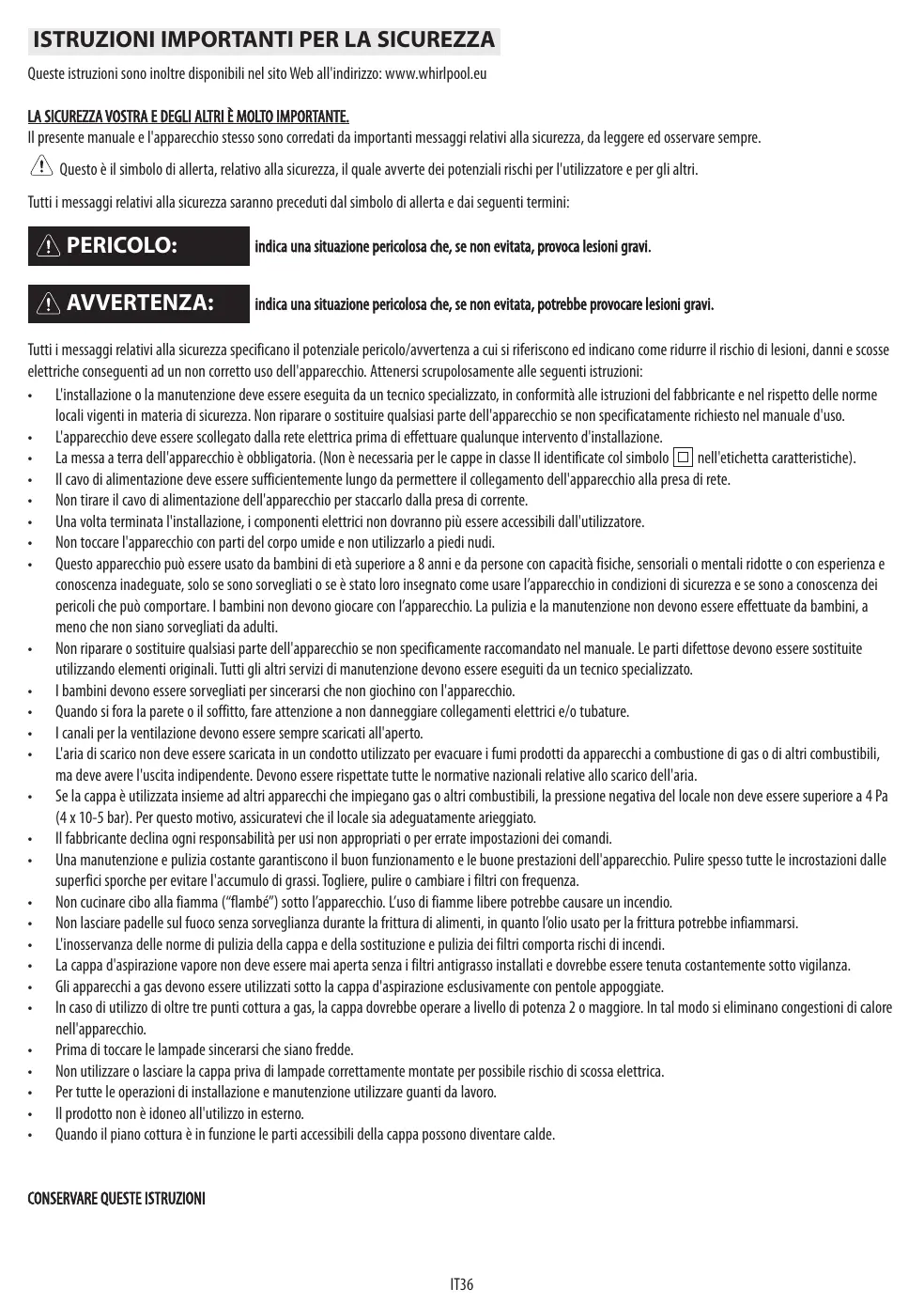

ISTRUZIONI IMPORTANTI PER LA SICUREZZA Queste istruzioni sono inoltre disponibili nel sito Web all'indirizzo: www.whirlpool.eu LA SICUREZZA VOSTRA E DEGLI ALTRI È MOLTO IMPORTANTE. Il presente manuale e l'apparecchio stesso sono corredati da importanti messaggi relativi alla sicurezza, da leggere ed osservare sempre. Questo è il simbolo di allerta, relativo alla sicurezza, il quale avverte dei potenziali rischi per l'utilizzatore e per gli altri. Tutti i messaggi relativi alla sicurezza saranno preceduti dal simbolo di allerta e dai seguenti termini:

indica una situazione pericolosa che, se non evitata, provoca lesioni gravi.

indica una situazione pericolosa che, se non evitata, potrebbe provocare lesioni gravi.

Tutti i messaggi relativi alla sicurezza specificano il potenziale pericolo/avvertenza a cui si riferiscono ed indicano come ridurre il rischio di lesioni, danni e scosse elettriche conseguenti ad un non corretto uso dell'apparecchio. Attenersi scrupolosamente alle seguenti istruzioni: • L'installazione o la manutenzione deve essere eseguita da un tecnico specializzato, in conformità alle istruzioni del fabbricante e nel rispetto delle norme locali vigenti in materia di sicurezza. Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificatamente richiesto nel manuale d'uso. • L'apparecchio deve essere scollegato dalla rete elettrica prima di effettuare qualunque intervento d'installazione. • La messa a terra dell'apparecchio è obbligatoria. (Non è necessaria per le cappe in classe II identificate col simbolo nell'etichetta caratteristiche). • Il cavo di alimentazione deve essere sufficientemente lungo da permettere il collegamento dell'apparecchio alla presa di rete. • Non tirare il cavo di alimentazione dell'apparecchio per staccarlo dalla presa di corrente. • Una volta terminata l'installazione, i componenti elettrici non dovranno più essere accessibili dall'utilizzatore. • Non toccare l'apparecchio con parti del corpo umide e non utilizzarlo a piedi nudi. • Questo apparecchio può essere usato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o con esperienza e conoscenza inadeguate, solo se sono sorvegliati o se è stato loro insegnato come usare l’apparecchio in condizioni di sicurezza e se sono a conoscenza dei pericoli che può comportare. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione non devono essere effettuate da bambini, a meno che non siano sorvegliati da adulti. • Non riparare o sostituire qualsiasi parte dell'apparecchio se non specificamente raccomandato nel manuale. Le parti difettose devono essere sostituite utilizzando elementi originali. Tutti gli altri servizi di manutenzione devono essere eseguiti da un tecnico specializzato. • I bambini devono essere sorvegliati per sincerarsi che non giochino con l'apparecchio. • Quando si fora la parete o il soffitto, fare attenzione a non danneggiare collegamenti elettrici e/o tubature. • I canali per la ventilazione devono essere sempre scaricati all'aperto. • L'aria di scarico non deve essere scaricata in un condotto utilizzato per evacuare i fumi prodotti da apparecchi a combustione di gas o di altri combustibili, ma deve avere l'uscita indipendente. Devono essere rispettate tutte le normative nazionali relative allo scarico dell'aria. • Se la cappa è utilizzata insieme ad altri apparecchi che impiegano gas o altri combustibili, la pressione negativa del locale non deve essere superiore a 4 Pa (4 x 10-5 bar). Per questo motivo, assicuratevi che il locale sia adeguatamente arieggiato. • Il fabbricante declina ogni responsabilità per usi non appropriati o per errate impostazioni dei comandi. • Una manutenzione e pulizia costante garantiscono il buon funzionamento e le buone prestazioni dell'apparecchio. Pulire spesso tutte le incrostazioni dalle superfici sporche per evitare l'accumulo di grassi. Togliere, pulire o cambiare i filtri con frequenza. • Non cucinare cibo alla fiamma (“flambé”) sotto l’apparecchio. L’uso di fiamme libere potrebbe causare un incendio. • Non lasciare padelle sul fuoco senza sorveglianza durante la frittura di alimenti, in quanto l’olio usato per la frittura potrebbe infiammarsi. • L'inosservanza delle norme di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. • La cappa d'aspirazione vapore non deve essere mai aperta senza i filtri antigrasso installati e dovrebbe essere tenuta costantemente sotto vigilanza. • Gli apparecchi a gas devono essere utilizzati sotto la cappa d'aspirazione esclusivamente con pentole appoggiate. • In caso di utilizzo di oltre tre punti cottura a gas, la cappa dovrebbe operare a livello di potenza 2 o maggiore. In tal modo si eliminano congestioni di calore nell'apparecchio. • Prima di toccare le lampade sincerarsi che siano fredde. • Non utilizzare o lasciare la cappa priva di lampade correttamente montate per possibile rischio di scossa elettrica. • Per tutte le operazioni di installazione e manutenzione utilizzare guanti da lavoro. • Il prodotto non è idoneo all'utilizzo in esterno. • Quando il piano cottura è in funzione le parti accessibili della cappa possono diventare calde.

CONSERVARE QUESTE ISTRUZIONI IT36

Dichiarazione di conformità • Questo apparecchio è stato progettato, fabbricato e commercializzato in conformità a: - obiettivi di sicurezza della Direttiva "Bassa Tensione" 2006/95/CEE (che sostituisce la 73/23/CEE e successivi emendamenti); - requisiti di ecodesign dei regolamenti europei n. 65/2014 e n. 66/2014 in conformità alla norma europea EN 61591; - requisiti di protezione della Direttiva "EMC" 2004/108/CE. La sicurezza elettrica è garantita soltanto quando l'apparecchio è correttamente collegato ad un impianto di messa a terra a norma di legge. Consigli per il risparmio energetico • Accendere la cappa alla velocità minima quando si inizia a cucinare e mantenerla in funzione per alcuni minuti dopo aver terminato di cucinare. • Aumentare la velocità solo in presenza di molto fumo e vapore e usare la/e velocità "Boost" solo in situazioni estreme. • Sostituire il/i filtro/i al carbone quando necessario per mantenere una buona efficienza di riduzione degli odori. • Pulire il/i filtro/i antigrasso quando necessario per mantenerne l'efficienza. • Utilizzare un tubo dal diametro massimo indicato in questo manuale per ottimizzare l'efficienza e ridurre al minimo la rumorosità.

INSTALLAZIONE Dopo aver disimballato l'apparecchio verificare che non si sia danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o il Servizio Assistenza Clienti. Per eventuali danni, si consiglia di rimuovere l'apparecchio dalla base di polistirolo soltanto prima dell'installazione.

PREDISPOSIZIONE PER L'INSTALLAZIONE AVVERTENZA:

questo apparecchio è pesante; la cappa deve essere sollevata e installata solo da due o più persone.

La distanza minima fra il supporto delle padelle sul piano di cottura e la base della cappa non deve essere inferiore a 55 cm in caso di fuochi elettrici e a 70 cm in caso di fuochi a gas o misti. Prima dell'installazione controllare anche le distanze minime indicate nel manuale del piano di cottura. Se nelle istruzioni di installazione del piano di cottura è specificata una distanza maggiore, occorre rispettare questa distanza. COLLEGAMENTO ELETTRICO Controllare che la tensione indicata sulla targhetta del prodotto sia la stessa della rete elettrica. Queste informazioni sono indicate all'interno della cappa, sotto il filtro antigrasso. Il cavo di alimentazione (tipo H05 VV-F 3 x 0,75 mm2) deve essere sostituito soltanto da un elettricista autorizzato. Contattare un Centro Assistenza autorizzato. Se la cappa è provvista di spina, collegare l'apparecchio ad una presa conforme alle norme vigenti, posta in zona accessibile. Se non è provvista di spina (cablaggio diretto alla rete elettrica), o se la presa non è in una zona accessibile, installare un interruttore bipolare normalizzato che permetta un isolamento completo dalla rete in caso di sovratensione di categoria III, in conformità alle norme di cablaggio. RACCOMANDAZIONI GENERALI Prima dell'utilizzo Rimuovere protezioni di cartone, pellicole trasparenti ed etichette adesive dagli accessori. Verificare che l'apparecchio non abbia subito danni durante il trasporto. Durante l'utilizzo Non appoggiare pesi sull'apparecchio in quanto essi potrebbero danneggiarlo. Non esporre l'apparecchio agli agenti atmosferici.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE Smaltimento imballaggio il materiale di imballaggio è riciclabile al 100% ed è contrassegnato dal simbolo di riciclaggio nell'ambiente, ma smaltite in conformità alle norme stabilite dalle autorità locali.

. Le diverse parti dell'imballaggio non devono essere disperse

Smaltimento prodotto - Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/EU, Waste Electrical and Electronic Equipment (WEEE). - Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute. -

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico, ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche.

Smaltimento elettrodomestici • Questo prodotto è stato fabbricato con materiale riciclabile o riutilizzabile. Rottamarlo seguendo le normative locali per lo smaltimento dei rifiuti. Prima di disfarsene, renderlo inutilizzabile tagliando il cavo di alimentazione. • Per ulteriori informazioni sul trattamento, recupero e riciclaggio degli elettrodomestici, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato. IT37

GUIDA RICERCA GUASTI L'apparecchio non funziona: • Verificare che ci sia tensione in rete e che l'apparecchio sia connesso elettricamente. • Spegnere e riaccendere l'apparecchio per accertare che l'inconveniente sia stato ovviato. La cappa non aspira a sufficienza: • Verificare che la velocità di aspirazione sia quella desiderata; • Verificare che i filtri siano puliti; • Verificare che le uscite dell'aria non siano ostruite; La lampada non funziona: • Verificare se è necessario sosituire la lampadina; • verificare se la lampadina è stata montata correttamente;

SERVIZIO ASSISTENZA Prima di contattare il Servizio Assistenza: 1. Verificare che non sia possibile risolvere da soli il problema sulla base dei punti descritti in "Guida ricerca guasti". 2. Spegnere e riaccendere l'apparecchio per accertarsi che l'inconveniente sia stato ovviato. Se dopo suddetti controlli l'inconveniente permane, contattare il Servizio Assistenza più vicino. Indicare sempre: • una breve descrizione del guasto; • il tipo ed il modello esatto dell'apparecchio; • Il numero Assistenza (è il numero che si trova dopo la parola SERVICE sulla targhetta matricola), posto all'interno dell'apparecchio. Il numero Assistenza è anche riportato sul libretto di garanzia; • Il Vostro indirizzo completo; • Il Vostro numero telefonico;

qualora si renda necessaria una riparazione, rivolgersi ad un Centro Assistenza Tecnica autorizzato (a garanzia dell'utilizzo di pezzi di ricambio originali e di una corretta riparazione).

- Non usare pulitrici a getto di vapore. - Scollegare l'apparecchio dalla rete elettrica.

IMPORTANTE: non usare detergenti corrosivi o abrasivi. Se, inavvertitamente, uno di questi prodotti dovesse venire a contatto con l'apparecchio, pulirlo subito con panno umido. •

Pulire con panno umido le superfici. Se molto sporco, aggiungere all'acqua qualche goccia di detersivo per i piatti. Asciugare con panno asciutto.

IMPORTANTE: non utilizzare spugne abrasive, pagliette o raschietti metallici. Il loro impiego, col tempo, potrebbe rovinare le superfici smaltate. •

Usare detergenti specifici per la pulizia dell'apparecchio ed attenersi alle indicazioni del Fabbricante

IMPORTANTE: pulire i filtri almeno una volta al mese per eliminare i residui di oli e grassi.

MANUTENZIONE AVVERTENZA:

- Utilizzare guanti protettivi. Scollegare l’apparecchio dalla rete elettrica.

FILTRI ANTIGRASSO Il filtro metallico antigrasso ha una durata illimitata e deve essere lavato una volta al mese a mano o in lavastoviglie a basse temperature e con un programma breve. Con il lavaggio in lavastoviglie il filtro antigrasso potrebbe opacizzarsi, ma il potere filtrante non viene alterato in alcun modo. Aprire il pannello di aspirazione (ruotarlo verso l’alto). Nota: non è necessario rimuovere il pannello. Estrarre la maniglia per togliere il filtro. Dopo averlo lavato e lasciato asciugare procedere, nel senso inverso per il rimontaggio.

FILTRO AL CARBONE (solo per modelli ad installazione filtrante) Trattiene gli odori sgradevoli derivanti dalla cottura. Sostituire il filtro al carbone ogni 4 mesi.

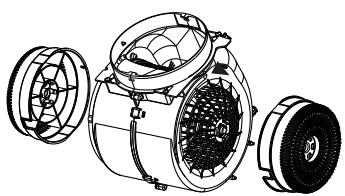

Montaggio o sostituzione del filtro al carbone Scollegare la cappa dalla rete elettrica. Aprire il pannello di aspirazione e rimuoverlo. Rimuovere i filtri antigrasso. Montare un filtro al carbone su ogni lato, per coprire entrambe le griglie di protezione della girante del motore. Ruotare i filtri in senso orario per bloccarli nei perni centrali. Procedere in senso inverso per rimuoverli. Rimontare i filtri antigrasso e il pannello di aspirazione. 1. 2. 3. 4.

SOSTITUZIONE DELLE LAMPADINE La cappa è dotata di un sistema di illuminazione basato sulla tecnologia LED. I LED garantiscono una illuminazione ottimale, una durata fino a 10 volte maggiore delle lampadine tradizionali e consentono di risparmiare il 90% di energia elettrica. Per la sostituzione, contattare il servizio di assistenza tecnica.

MATERIALE A CORREDO Estrarre tutti i componenti dai pacchetti. Controllare che tutti i componenti siano inclusi. •

Cappa assemblata con motore, lampade e filtri antigrasso installati (1 o 2 filtri antigrasso, in base al modello).

Istruzioni di montaggio ed uso

1 griglia di uscita aria

1 elemento di fissaggio staffa camino

INSTALLAZIONE - ISTRUZIONI PRELIMINARI DI MONTAGGIO La cappa è progettata per essere installata ed utilizzata in “Versione Aspirante” o in “Versione Filtrante”. Versione aspirante I vapori vengono aspirati e inviati all’esterno tramite un tubo di scarico (non fornito) che viene fissato al raccordo di uscita aria della cappa. In base al tubo di scarico acquistato, prevedere un sistema idoneo di fissaggio al raccordo di uscita aria. IMPORTANTE: se già installato/i, rimuovere il/i filtro/i al carbone. Versione filtrante L’aria viene filtrata passando attraverso un/dei filtro/i al carbone e riciclata nell’ambiente circostante. IMPORTANTE: verificare che la ricircolazione dell’aria avvenga in modo agevole. Se la cappa non è provvista di filtro/i al carbone, questo/i deve/ono essere ordinato/i e montato/i prima dell’uso.

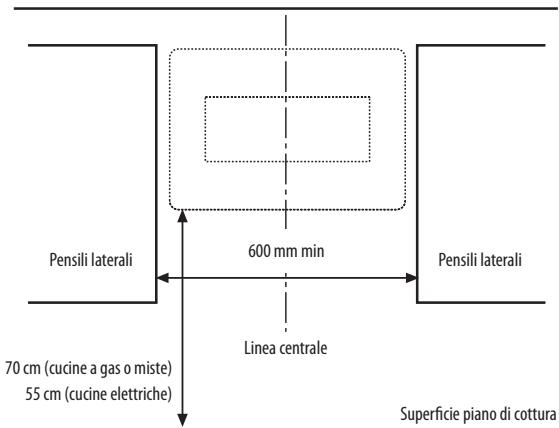

DIMENSIONI DI INGOMBRO Pensili laterali

Linea centrale 70 cm (cucine a gas o miste) 55 cm (cucine elettriche) Superficie piano di cottura

INSTALLAZIONE - ISTRUZIONI DI MONTAGGIO Le istruzioni in sequenza numerica di seguito riportate, fanno riferimento ai disegni che troverete nella ultime pagine di questo manuale, contenenti la rispettiva numerazione. IMPORTANTE: il prodotto in vostro possesso può avere un aspetto leggermente diverso da quello illustrato in questo manuale, tuttavia le istruzioni per l’installazione sono le stesse. Il filtro al carbone NON è fornito e deve essere acquistato separatamente. 1. Tracciare sulla parete una linea verticale centrale. 2. Applicare lo schema di foratura alla parete (fissarlo con del nastro adesivo): la linea verticale di mezzeria stampata sullo schema di foratura dovrà corrispondere alla linea di mezzeria disegnata sulla parete. Nota: il bordo inferiore dello schema di foratura corrisponde al bordo inferiore della cappa. IMPORTANTE: Il bordo inferiore dello schema di foratura dovrà avere una distanza minima di 55 cm ( in caso di piani elettrici ) o di 70 cm ( in caso di piani a gas ). 3. Eseguire 4 fori come indicato nel disegno. 4. Rimuovere lo schema di foratura dalla parete, inserire 2 tasselli e 2 viti nella parete, assicurarsi che sporgano di circa 5 mm; inserire il terzo e il quarto tassello nei fori inferiori. 5. Solo per la versione aspirante: applicare la staffa di supporto camino sulla parete a contatto con il soffitto. Forare e inserire tasselli a muro come indicato. Fissare la staffa. 6. Solo per la versione aspirante - scarico posteriore: praticare un foro sulla parete posteriore per il passaggio del tubo di scarico. 7. Solo per la versione aspirante - scarico nel soffitto: praticare un foro sul soffitto per il passaggio del tubo di scarico. 8. Preparare la connessione con la rete elettrica domestica. 9. Ruotare il pannello frontale verso l’alto. 10. Togliere il filtro antigrasso. 11. Solo per la versione a ricircolo: Installare i filtri al carbone sul motore come illustrato in figura. Ruotare i filtri per bloccarli nei perni centrali. 12. Agganciare la cappa alle viti di fissaggio attraverso gli appositi fori sul retro. Inserire le rondelle e le viti nei fori di sicurezza inferiori. Fissare la cappa alla parete agendo ulteriormente sulle due viti di fissaggio. 13a. Solo per la versione aspirante: collegare il tubo al foro di uscita dell’aria della cappa per lo scarico dei fumi. 13b. Solo per la versione a ricircolo: installare la griglia in plastica sul foro di uscita dell’aria della cappa. 14. Solo per la versione aspirante: il tubo deve essere indirizzato verso l’esterno (scarico posteriore o verso il soffitto). 15. Solo per la versione aspirante: inserire il camino nella posizione prevista sopra la cappa per coprire il tubo del gas di scarico. Fissare il camino superiore, con 2 viti, alla staffa di supporto. Verificare il funzionamento della cappa, facendo riferimento al paragrafo descrizione ed uso della cappa.

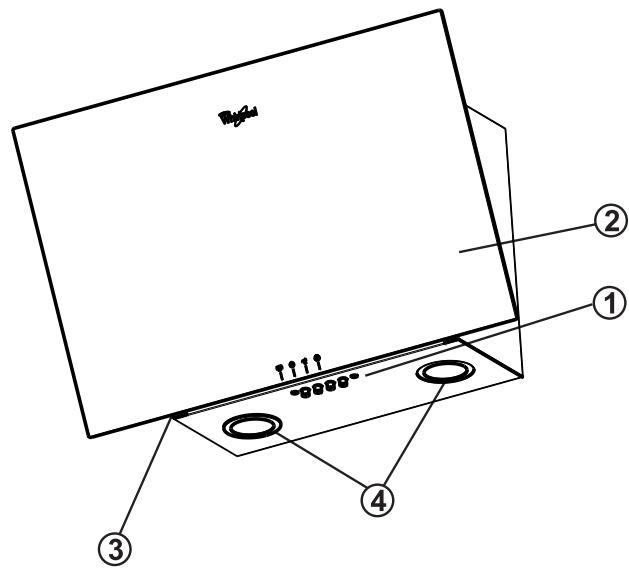

DESCRIZIONE E USO DELLA CAPPA

1. Pannello comandi. 2. Pannello aspirazione. 3. Filtri antigrasso. 4. LAMPADINE A LED.

Pannello comandi a - Tasto ON/OFF luci b - TASTO ON/OFF MOTORE/VELOCITÀ 1 c - TASTO ON/OFF MOTORE/VELOCITÀ 2 d - TASTO ON/OFF MOTORE/VELOCITÀ 3
