BRUKSANVISNING 385048X51 MURRAY

For at kore plaenetraktorer med roterende klinger

Traening

Vedligeholdelse og opbevaring

reservedele og assistance fra et autoriseret værksted.

Afmontering af batteriet (Figur 4)

Smør de viste områder med motorolie.

Reservedele til motoren, transakslen og differentialet kan fas hos fabrikantens autoriserede varksteder som er listet i Telefonfagbogen.

PROBLEM: Motoren stopper på skråninger.

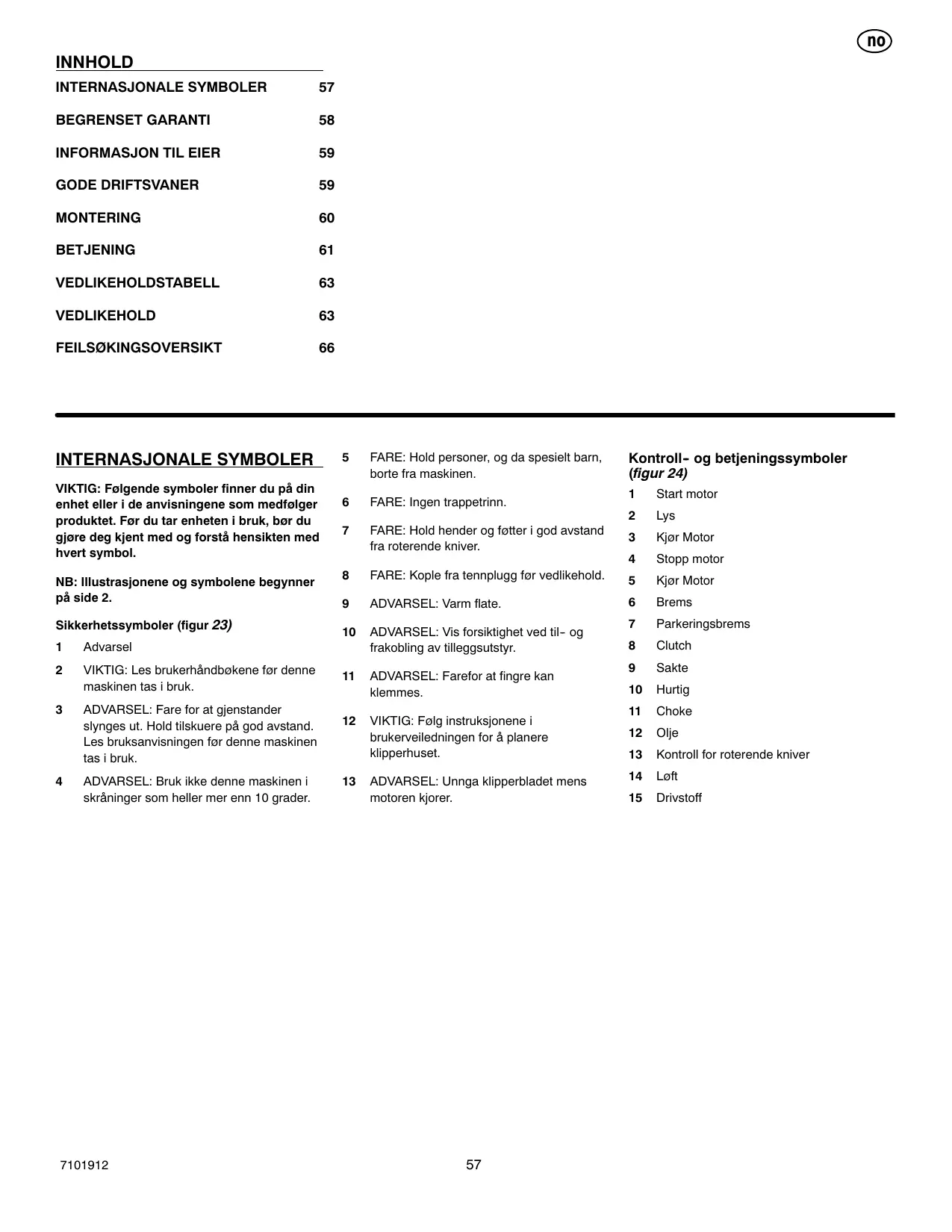

VIKTIG: Følgende symboler finner du på din enhet eller i de anvisingene som medfolger produit. Før du tar enheten i bruk, bør du gjøre deg kjent med og forstå hensikten med hvert symbol.

NB: Ilustrasjonene og symbolene begynner på side 2.

Sikkerhetssymboler (figur 23)

1 Advarsel
2 VIKTIG: Les brukerhandbokene ffor denne maskinen tas i brutk.
3 ADVARSEL: Fare for at gjenstanderslynges ut. Hold tilskuere p a god avstand. Les bruksanvisningen ffor donne maskinentas iBruk.
4 ADVARSEL: Bruk ikke denen maskinen i skræninger som heller mer enn 10 grader.

5 FARE: Hold personer, og da spesielt barn, borte fra maskinen.
6 FARE: Ingen trappetrinn.
7 FARE: Hold hender og fotter i god avstand fra roterende kniver.
8 FARE: Kople fra tennplugg ffor vedlikehold.
9 ADVAREL: Varm flate.
10 ADVAREL: Vis forsiktigkeit ved til- og frakobling av tilleggsutstyr.
11 ADVAREL: Farefor at fingre kan klemmes.
12 VIKTIG: Følg instruksjonene i brukerveiledningen for Å planere klipperhuset.
13 ADVAREL: Unnga klipperbladet mens motoren kjorer.

Kontroll- og betjeningssymboler (figur 24)

1 Start motor
2 Lys
3 Kjør Motor
4 Stopp motor
5 Kjør Motor
6 Brems
7 Parkeringsbrems
8 Clutch
9 Sakte
10 Hurtig
11 Choke
12 Olje
13 Kontroll for roterende kniver
14 Loft
15 Drivstoff

BRIGGS & STRATTON CORPORATION GARANTI FOR EIERE

Gjelder fra 1. januar 2006, og erstatter alle udaterte garantier og alle garantier med dato før 1. januar 2006.

BEGRENSET GARANTI

Briggs & Stratton Corporation vil reparere aller erstatte Gratis alle del(er) av et produit som er funnet defekt i materiale aller utforelse aller begge deler. Alle transportkostnader for et produit som skal skiftes ut eller repareres under denne garantien ma dekkes av kjopen. Denne garantien er kun gyldig i den tidsperioden og med de vilkarene som er gitt nedenfor. For a hevde garantien ma man ta kontakt med nermeste autoriserte forhandlerverksted som finnes på kartet over forhandlere på www.murray.com.

DET GIS INGEN ANNEN EKSPLISITT GARANTI. IMPLISITT GARANTI, INKLUSIVE KJØPEGARANTIER ELLER AT UTSTYR SKAL PASSE TIL ET BESTEMT FORMÁL, ER BEGRENSET TIL ETT ÅR FRA SALGSDATO ELLER SÅ LENGE SOM PABUDT AV GJELDENDE NORSKE LOVER. DETTE OPPHEVER ALLE ANDRE GARANTIER. ALLE KRAV OM ERSTATNING FOR FÖLGESKADER ELLER AVSAVN ER UGYLDIGE SÄFREMT DE IKKE ER PABUDT VED LOV. Noen land tillater ikke at det settes tidsbegrensning på en implisitt garanti, og i enkelte land er det heller/DDle lov á utelukke eller begrense ansvaret for følgeskader. Det kan derfor vare mulig at reglene som er gitt ovenfor ikke gjelder der du bor. Denne garantien gir deg spesielle rettigheter, og du kan øgså ha andere rettigheter som vil variere fra land til land i tillegg.

GARANTIVILKÄR

Merke / Produkt

Privat

bruk

Profesjonell

bruk

Garantivilkár

Traktorplenkippere / Traktorer 2 ar 90 dager

Garantiperioden gjelder fra datoen produktet blir solgt for feste gang, enten til privat bruk erler til profesjonell bruk, og ut perioden som er gitt i tabellen ovenfor. "Privat bruk" betyr bruk i private husholdninger. "Profesjonell bruk" betyr all annen bruk, inklusive kommersiell bruk, bruk for inntektservervelse og utleie. Så snart et produkt er blitt anvendt kommersielt, vil det deretter blietraktet som profesjonelt brukt utstyr med hensyn til garantien.

Det er nikke nadvendig Å vise et garantiregistreringskort for Å oppnå garantirettigheter for Murrayprodukter. Ta vare på kvitteringen du fikk da du kjopte produktet. Hvis du违法犯罪 bevis på Forste kjapedato när du krever garantien, vilproduktes produksjonsdato bil brukt til Å avgjore garantiterioden.

OM GARANTIEN

Vi tar i mot garantiereparasjoner med glede og beklager at du fikk bryderiet med dette. Alle autorisierte forhandlerverksteder kan utfore garantiereparasjoner. De feste slike reparasjoner utfores rutinemessig, men noen ganger kan det hende at et garantikrav ici er berettiget. Garantien gjelder f.eks. ici hvis produktet ble skadet som resultat av feil bruk, darglig vedlikehold, transport, handtering, oppbevaring ell feil installationj. Garantien gjelder heller ici hvis produktets serienummer er blitt fjernet erler hvis Produktet pao noen mate er blitt endret erer modifisert.

Denne garantien gjelder kun for defekter i materiale erer utforelse på produitet. Vi har satt opp en liste nedenfor med tilfeller som\ ikke dekkes av garantien for Å unngå at det oppstår misforstælser mellom kunde og forhandler.

Normal slitasje: Utstyr drevet av sma motorer, som alle andre mekaniske innretninger, trenger regelmessig service og skifte av deler for a fungere optimalt. Garantien dekker icke reparasjoner der produkt etller en del er blitt utslitt som resultat av normal bruk.
- Installasjon: Denne garantien gjelder ikke for producerk som er blitt feil installert erller installert av en ikke-autorisert person, ell som er blitt endret erller modifisert. Den gjelder heller ikke for installationer som forhindrer start ell forarsaker at motoren går dårlig.
- Utilstrekkelig vedlikehold: Levetiden til dette produktet avhenger av hva slags forhold det brukes under og hvordan det blir vedlikeholdt. Anbefalte intervaller for vedlikehold og justeringer er gitt i eierhandboken. Enkelte Produktter, som f.eks. jordfresere, kantklippere og rotasjonsplenklippere, benyttes ofte der det er mye stov og skitt. Dette kan forarsake hurtig slitasje. Slik slitasje, forarsaket av at skitt, stov, ellre andre slipende partikler er kommet inn i produktet p.g.a. utilstrekkelig vedlikehold, dekker icke av garantien. Garantien dekker heller icke problemer forarsaket av at det erBrukt en resededel (reservedeler) som icke er original.
- Feil type og/eller for lite drivstoff eller smoreolje: Denne garantien dekker ikke skader forårsaket av gammelt drivstoff aller alternativ drivstoff. Skader på motor eller motorkomponenter, dvs. forbrenningskammer, ventiler, ventilseter, ventilførere, brente startermotorviklinger, som ble forårsaket av at det ble brukt alternatively drivstoff sik som flytende petroleum eller flytende naturgass, dekker ikke hvis ikke motoren er fertifisert til slickBruk. Deler som har skjaert seg eller blitt ødelagt fordiprodukter ble brukt med for lite, forurenset erller feil type smoreolje sa vel som komponenter iproduktet som er skadet som resultat av mangelfull smøring dekker holver.
- Feil bruk: Riktig bruk av Produktet står forklart i eierhändboken. Det følgende dekkes ikke av garantien: Skader påprodukter som er forårsaket av for høyt turtall, eller bruk på steder uten tilstrekkelig ventilasjon. Produktur som er ødelagt av for sterk vibrasjon forårsaket av at motoren sitter løst, løstsitende eller ubalanserte kniver, ubalanserte viftehjul, for høyt turtall eller en motoraksling som er bød fordi den har slätt mot en hard gjenstand. Skader aller feil som har oppstät som resultat av en ulykke, feil service ullavirkning av frost ull kjemikalier ull nár grensene for kapasi-teten sik som spesifisert i eierhändboken er blitt brutt.
Rutinemessig trimming ell justering av motoren: Denne garantien dekker ikke slitasjedeler sik som olje, remmer, kniver, o-ringer, filter etc.
Andre unntak: Reparasjoner erer justeringer av del/deler som icke er produsert av Briggs & Stratton Corporation, dekkes icke, se garantien fra de aktuelle produsentene. Denne garantien dekker icke skader forarsaket av naturkatastrofer erer andre situjasjoner utenfor produsentens kon trol. Renoverte produkter og produkter som er blitt brukt til demontrasjoner dekker heller icke av garantien.

Service under garantien er kun tilgengelige gjennom autoriserte forhandlerverksteder. Finn ditt næmeste forhandlverksted på vær internetside www.murray.com.

INFORMASJON TIL EIER

Gjør deg kjent med Produktet: Hvis du forstår hvordan,enheten fungerer,oppnár du ogsa det beste resultatet. Etter hvert som du leser denne handboken,bdr du derfor sammenigne figurene med enheten.Laer deg hvor kontrollmekanismene sitter og hvordan de fungerer.Unngå ulykker ved a folgebruksanvisningene og sikkerhetsreglene.Oppbevar dette handboken for eventuelt senere bruk.

ADVARSEL: Se etter dette symbolet, som betyr fare og viktige forholdsregler. Symbolet betyr:"OBS! Vær forberedt! Din sikkerhet er i fare!"

Eiers ansvar

ADVARSEL: Denne maskinen er i stand til Å amputere hender og føtter og kaste objekter. Dersom du

Gjelder for gressklippere med sete og roterende blad

Opplaering

1. Les anvisingene nuye. Gjør deg kjent med kontrollene og riktig bruk av utstyret.
2. La aldri barn eller personer som ikke er kjent medppe anvisningene,bruke gressklipperen.Det er mulig at lokale forskritter fastsetter krav til forerens alder.
3. Gressklipperen skal不解 brakes dersom personer, og da spesielt barn, eller kjæledyr oppholder seg iærheten.
4. Husk at foreren eller brukeren er ansvarlig for uhell og skader som pafores andre personer ell er andres eiendom.
5. Kjør aldri med passasjerer.
6. Alle focrere bør sorge for a fá profesjonell og practisk opplæring. Denne opplæringen bør legge vekt på folgLende:

a. Behovet for forsiktiget og konsentrasjon ved bruk av gressklippere med sete
b. Gjenvinning av kontroll over setegresskippere som sklr i en skrning, oppnas ikke ved bruk av brems. Hovedársakene til at du mister kontrollen er:

darylig rattgrep;
for stor fart;
- utilstrekkelig bremsing;
maskintypen egner seg ikke til oppgaven;
mangel på kunnskap om hvordan underlaget, spesielt skräninger, har innvirkning på maskinen;
- feil fordeling av trekk eller vekt.

Klargjoring

1. Under gresskipping bo r man alltid bruke kraftig fottoy og lange buker. Bruk ici ut-styret barfot ell i sandaler.
2. Gå over området før du begynner Å klippe, og fjern alle gjenstander som kan slynges ut av maskinen.

7101912

a. Oppbevar drivstoff i speziallagde beholderere som er beregnet på dette formålet.
b. Fyll opp tanken utendars. Røyking ma ikke forekommen mens du fyller på bensin.
c. Fyll pabensin for du starter motoren. Ta aldri av lokket pa bensintanken el- ler fyll pa bensin mens motoren er i gang eller varm.
d. Hvis du solor bensin, ma du ici prove a starte gresskipperen. Flytt i stdet maskinen bort fra omraret medbensinsol, og hold antenningskilder borte fra stedet til bensinen har fordampet helt.
e. Pass på at alle lokkene på tanken og alle beholderere er skrudd godt fast.

1. Skift ut defekte lydpotter.
2. Foreta alltid en utvendig kontroll av alle kni- ver, knivbolter og klippeaggregatet for Å vare sikker pa at disse delene ici er slitt ell er odelagt for du bruker gressklipperen. Skift ut skadete er slitte blader og bolter i hele sett for a bevar balansen.
3. På maskiner med flere knivblad mä du alltid utvise ekstra forsiktiget, fordi rotering av et blad kan medfrole rotering av andre.

Bruk

1. Bruk aldri maskinen i et avlukket omrade der det er fare for oppsamling av farlige karbonmonoksydgasser.
2. Klipp kun i daglys ell eri godt kunstig lys.
3. Før du prover Å starte maskinen, kopies clutchene for knivblad ut og maskinen settes i fri.
4. Gressklipperen kal不解 brukes i skräninger som heller mer enn 10 grader.
5. Husk at ingen skräning er "trygg". All ferdsel i gresskräninger krever spelisiell forsiktiget. Unngå at maskinen velter ved Å ta følgende forholdsergler:

a. Stopp aller start ikke plutseligår du er på vei oppover eller nedover.
b. Kople clutchen sakte inn, og sorg for at maskinen alltid er i gir, spesielt i nedoverbakke.
c. Hold lav hastighet i skräninger og i skarpe svinger.
d. Vær oppmerksom på plutselige forhøyninger og fordypninger og andre usynlige farer
e. Klipp aldri på tvers i en skråning, med mindre gressklipperen er spesielt beregnet på dette.

1. Vær forsiktig nár du trekker last uller brukertungt utstyr.

a. Bruk kun godkjente tilkoblingskontak- ter.
b. Begrens last til det du trygt kan kon-trollere.
c. Foreta aldri skarpe svinger. Vær for-siktig nár du kjører i revers.
d. Bruk motvekt eller hjulvekt när dette forelsås i instruksjonsboken.

1. Hold oye med trafikken nár du krysser ell er klipper i nærhenet av trafikkerte veier.
2. Stop all roting av knivblad f#r du krysser annet underlag enn gress.

3. Ved bruk av tilleggsutstyr, skal utkast av materiale aldri rettes mot tilskuere. La ingen kommt i naerheten av gressklipperen mens den er i bruk.

4. Gressklipperen skal aldri brukes med odelagte deksler ullen at vernedeksler sitter ppa plass.

5. Innstillingene for motorregulator skal/DDke justeres.Motoren skal heller icke overruses.Overrusing av en motor ved hoy hastighet kan oke faren for personskader.
6. Husk følgende for du forlater forersetet:

a. Kople fra strømmen og senk tilleggsutstyr ned på bakken.
b. Sett gressklipperen i fri og sett på parkeringsbrems.
c. Slå av motoren og ta ut nøkkelen.

1. Kople ut kraftoverforgen til tilleggsutstyr, slå av motoren og kople fra tennpluggledningene eller ta ut tenningsnokkelen

a. för du fjerner blokkeringer i utkastrennen.
b. før du undersøker, rengjørller utfører arbeid pags gressklipperen.
c. etter at du har kjørt på en ukjent gjenstand. Kontroller at gressklipperen ike er pafør skade, og foreta eventuelle reparasjoner for du starter og betjener maskinen igjen.
d. hvis maskinen beginnner ä vibrere unormalt mye (se straks etter mulig ársak).

1. Kople ut kraftoverforgenen til tilleggsutstyr under transport eller när maskinen ikke er i bruk.
2. Slá av motoren og kople ut kraftoverföringen til tilleggsutstyr

1. Senk gassinnstillingen nár motoren skal stoppes. Hvis maskinen er utstyrt med en avstengingsventil, skal bensintilforselen stenges nár du er fertig med Å klippe.
2. Før og mens du kjører i revers, ma du se bakover i lav hoyde for a kontrollere at ingen smabarn er i nærhen.
3. Vær ekstra forsiktig rundt hjørner, busker, trær og annet som kan blokkere sikten.

Vedlikehold og oppbevaring

1. På maskiner med flere knivblad mä du alltid utvise ekstra forsiktigkeit, fordi rotering av et blad kan medfrole rotering av andere.
2. Senk alltid knivbladene nár maskinen parkeres, settes bort ell blir stäende uten til-syn en stund, medindre du bruker en mekanisk lás.
3. Pass på at alle bolter, muttere og skruer sitter stramt for Å vare sikker på at utstyret er i forsvarlig stand.
4. Oppbevar aldri maskinen med bensin i tanken i en bygning hvor dunster kan na en apen flamme eller gnist.
5. La motoren avkjoles før oppbevaring i et avlukke.
6. Reduser faren for brann ved Å holde oppbevaringsområdet fritt for gress, blad og mye fett.
7. Undersök gressoppsamleren olte for Å kontrolere at det ikke har oppstått slitasje eller skade.
8. Skift slitte eller skadde deler av hensyn til sikkerhet.
9. Dersom bensintanken ma tommas, bor dette gjores utendors.

Alle festeanordninger finnes i componentposen.
Ingen av komponentene eller materialet bør
kastes forenheten er fertig montert.

ADVARSEL: Husk alltid à fjerne ledningen fra tennpluggen før du monterer eller utfører vedlikehold detraktoren.

NB: Iijke brukerhandboken viser "venstre" og "høyre" til hvilken side et objekt befinner seg på i forhold til føreren nr han eller hun sitter i forersetet.

NB: Figurer og symboler finnes på side 2. NB: Forå montere følgende lõse deler, bruk festeustyret som er vist i full størrelse i figur 25.

Montering av forhjul (figur 1)

Skjaer apen alle fire sider av innpakningen. Monter forhjulene (1) som ligger i innpakninger.

NB: Loft forparten av hagetraktoren ved hjelp av et trestykke som er ca. 1,25 m, eller fã hjelp av en annen person til Å lofte traktoren. Pass pã at traktoren ikke faler ned.

1. Loft forparten av traktoren. Legg et stykke tre under traktoren for holde den oppe.
2. Ventilspindelen (2) skal vare pa utsiden av traktoren. Sett forhjulet (1) pa forhjulsspindelen (3).
3. Fest begge forhjulene (1) med underlagskive (4) og splinter (5). Bøy endene på splintene fra haverandre for a feste forhjulet (1) på forhjulsspindelen (3).
4. Etter at forhjulene (4) er montert, senk traktoren og dytt den ut av innpakningen.
5. Dersom tractoren har hjulkapsler (6), kan disse settes pà nà. Se etter at underlagskivene (4) holder kapslene (6) pà plass.

Montering av sete (figur 2)

1. Fjern plasten forsiktig fra setet (1).
2. Juster hullene i setehengselet (2) på linje med hullene i setet (1). Fest setet (1) til setehengselet (2) med festeanordningene (4) og (5).
3. Undersök om setet (1) på justeres. Løsne i sö fa fall de to vinge boltene (5). Skyv setet (1) forover eller bakover langs justeringshul-lene (3). Stram vinge boltene (5).

Montering av ratt (figur 3)

1. Sorg for at forhjulene er rettet opp.

2. Skyy dekselet (3) over rattstammen (2). Sorg for at kragen på dekselet (3) vender opp.

3. Skyy rattet (1) inn pa rattstammen (2).
4. Fest rattet (1) til rattstammen (2) med skrue (4) og underlagsskive (6).
5. Noen modeller leveres med et navnemerke (7) (valgfritt) i componentposen. Fest dette navnemerke (7) i midten av rattet (1).

Vedlikeholdsfritt batteri (figur 4)

VIKTIG: Før du kopler batterikablene til batteriet, mA du sjekke datoen på batteriet. Denne vil fortelle deg om batteriet trenger Å lades opp.

1. Se på oversiden av batteriet (1) for Å finne batteridatoen.
2. Hvis batteriet (1) tas i bruk for datoen, kan du kople batterikablene til batteriet uten Å lade opp batteriet (1). Se under "Tilkoling av batterikabler".
3. Hvis batteriet (1) tas i bruk etter datoen, ma du forst lade opp batteriet (1). Se "Opplading av vedlikeholdsfritt batteri".

Opplading av batteri (figur 4)

ADVARSEL: Røyking skal ikke forekomme under opplading av batteriet. Hold batteriet borte fra gnister.

Dunsten fra batterisyren er eksplosjonsfar-lig.

1. Fjern batteriet (1) og batteribrettet (3).
2. Fjern de beskytende hottene fra batteripolene.
3. Bruk en 12 volts batterilader til Å lade opp batteriet (1). Lad opp med en hastighet på 6 ampere per time. Dersom du ikke har en batteriopplader, bør du få et godkjent service-senter til Å lade opp batteriet for deg.
4. Monter batteriet (1) og batteribrettet (3). Sorg for at den positive (+) polen (4) sitter på venstre side.

Montering av batterikabler (figur 4)

Undersøk lufttrykke i dekkene. Kjoreturen blir ujevn og humpete dersom det er for mye luft i dekkene. Feil lufttrykk fører også til at gressklipperhuset klpper ujevnt. Riktig lufttrykk er: forhjul - 0,97 BAR (14 PSI) og bakhjul - 0,69 BAR (10 PSI). Dekkene ble fylt med for mye luft ved fabrikken med tanke på transport.

Undersok at gresskipperhuset er plant

Forsikre deg om at klippehøyden fortsett er rikkig. Etter Å ha klippet et kort stykke, undersøker du området du nettopp klippet. Hvis gressklipperhuset ikke har klipt jevnt, slår du opp på "Planering av gressklipperhus" under Vedlikelihood, Service og Justering i/DDne boken.

Klargjoring av motor

NB: Motoren ble sendt fra fabrikanten pafyll med olje. Sjekk oljenivået og etterfyll om nodvendig.

Les motorfabrikantens anvisninger for Å finne ut hvilke typ er bensen og olje du bør bruke. Før enheten tas i bruk, bør du dessuten lese anvisin-gene vedrørende sikkerhet, drift, vedlikehold og oppbevaring.

ADVARSEL: Følg motorfabrikantens anvisninger vedrørende hvilke typer bensen og olje som skal brukes. Bruk

alltid en forsvarlig bensinkanne. Det må ikke røykes underbensinpafylling. Bensin skal pafylles utendørs. Slå av motoren for du fyl-ler på bensin. La motoren få avkjoles i flere minutter.

Sjekk motoroljen
Fyll bensin på tanken
Sjekk lufttrykket i dekkene
Sjekk at gresskipperen er planert
Kople til batterikablene

NB: Figurer og symboler begynner på side 2.

Plassering av kontrollene (figur 5)

Knivroteringskontroll (1): Bruk knivroteringskontrollen til Å starte og stoppe roteringen av kniven.

Clutch-/bremsepedal (2): Pedalen fungerer bade som clutch og som brems.

Frontlysbryter (3): Frontlysbryteren er Forste del av tenningsnokkelen. Hvis du vil ha pa lys mens motoren er i gang, snur du nokkelen til lysinnstillingen.

Tenningsbryter (3): Bruk tenningsbryteren til Å starte og stoppe motoren.

Girspak (4): Bruk girspaken til Å forandre hastigheten til enheten.

Loftespak (5): Bruk loftespaken til Å endre klippehøyden til gressklipperen.

Parkeringsbremsespak (6): Bruk parkeringsbremsespaken til Å sette på bremsen ℝ du for-later enheten.

Gasshandtak (7): Bruk gasshandtaket til øke aller redusere motorturretlet.

Tilleggsutstyr

Denne encheten kan brukes sammen med enrekke typer tilleggsutstyr. Enheten kan trekke deler som en plenrake, piggtrommel erler traktspreder. Enheten kan derimot ikke trekke utstyr som bearbeider jorden, som f.ecs. plog, skålharvEller jordfreser.

Enheten kan ikke trekke tilhengere eller tilhengerutstyr som veier mer enn 113 kg.

Bruk av gasshandtak (figur 5)

Bruk gasshandtaket (7) til Å redusere eller øke motorens turtall

1. Stillingen FAST (hurtig) er angitt med en fordypning. Ved normalt bruk og ved bruk av gressoppsamler settes händtaket i stillingen FAST (hurtig). Hvis du dessuten vil at batteriet skal lades opp maksimalt og onsker en kjøligere motor, bruker du øgså dette innstillingen.
2. Fabrikanten har innstilt motorregulatoren slik at motoren yter maksimalt. Du bør ikke justere motorregulatoren i den hensikt Å Øke morturtallet.

Bruk av knivroteringskontroll (figur 5)

Bruk knivroteringskontrollen (1) til Å kople inn kniven.

1. Før du starter motoren, må du kontrollere at knivroteringskontrollen (1) står i stillingen DISENGAGE (utkoplet).
2. Flytt knivroteringskontrollen (1) til stillingen ENGAGE (i ingrep) for Å fä knivbladet til Å rotere.

NB: Hvis motoren stopper nár du kopler inn kniven, betyr dette at setebryteren ikke er aktivert. Pass på at du sitter mitt på setet.

7101912

1. Flytt knivroteringskontrollen (1) til stillingen DISENGAGE (utkoplet) for a stanse kniven. Undersok at kniven har sluttet a rotere foor du forlater setet.
2. Flytt knivroteringskontrollen (1) til stillingen DISENGAGE (utkoplet) før du krysser et fortau eller en vei.

ADVARSEL: Husk alltid Å holde hender og føtter borte fra kniven, avledningsåpningen og gressklipet sÅ lenge motoren er i gang.

Bruk av girspak (figur 5)

Bruk av parkeringsbrems (figur 5)

1. Trå clutch-/bremsepedalen (2) helt inn.
2. Loft parkeringsbremsespaken (6).
3. Loft foten av clutch/bremse pedalen (2) og slipp parkeringsbremsespaken (6). Forsikre deg om at parkeringsbremsen kan holde enheten.
4. Kople ut parkeringsbremsen (6) ved Å trab clutch-/bremsepedalen (2) helt inn. Parkeringsbremsen kuples Nä automatisk ut.

ADVARSEL: Før du forlater førseretet, settes girspaken i fri (N). Sett pa parkeringsbremsen. Flytt knivsgkontrollen til stillingen DISENGA(Koplet). Stopp motoren og ta ut tenpokkelen.

Justering av klippehoyde (figur 5)

Nár du skal justere klippehøyden, loftes ell er senkes loftespaken (5) på følgende måte:

1. Flytt loftespaken (5) fremover nár du skal senke gressklipperhuset, og bakover nár du skal lofte gressklipperhuset.
2. Nár du kjører over fortau eller vei, flytter du løftespaken (5) til høyeste innstilling og setter knivroteringskontrollen i stillingen DISENGAGE (utkoplet).

Stopping avenheten (figur 5)

1. Trå clutch/bremse pedalen (2) helt inn nár du skal stanse encheten. La foten forbli på pedalen.
2. Flytt knivroteringskontrollen (1) til DISENGAGE (utkoplet).
3. Sett girspaken (4) i NEUTRAL (fri).
4. Sett på parkeringsbremsen (6).

ADVARSEL: Forsikre deg om at parkeringsbremsen kan holde enheten.

1. Flytt gasshandtaket (7) til stillingen SLOW (sakte).
2. Stopp motoren ved Å vri tenningsnokkelen (3) til OFF (av). Ta ut nokkelen.

Transport av encheten

1. Flytt knivroteringskontrollen til DISENGAGE (utkoplet).
2. Loft loftestangen til hoyeste innstilling.
3. Flytt gasshandtaket til en innstilling mellom FAST (hurtig) og SLOW (sakte).
4. Øk hastigheten ved Å flytte girspaken til en høyere hastighet.

ADVARSEL: Kjør med en hastighet som gir deg forsvarlig kontroll over enheten.

Bruikskräninger

ADVARSEL: Kjør aldri opp eller ned i skråninger som er sö bratte at du ikke kan kjore rett opp i revers.

Kjør aldri pa lungs av en skråning.

1. Før du kjoer opp eller ned i en skråning, settes gispaken til den laveste fertsinstillingen.

2. Du bør ikke stanse eller forandre fartmidt i en skråning. Dersom du likevel må stoppe, trær du clutch-/bremsepedalen raskt inn, og setter på parkeringsbremsen.

3. När du skal starte igjen, sjekk at girspaken stär i lavestre fartsinnstilling. Flytt gasshandtaket til stillingen SLOW (sakte). Løft foten sakke av pedalen.
4. Dersom du mä stanse eller starte i en skråning, mä du alltid sorge for at det er nok plass foran encheten til at den trille litt forover idet du slipper opp bremsen og trår inn clutchen.
5. Værsvært forsiktig nár du skifter kjøreretning i en skråning. Nár du kjør er skråning ell er svinger i en bakke, setter du gasshändtaket i stillingen SLOW (sakte) for Å redusere faren for ulykke.

Føroppstartavmotor

Sjekk oljen

NB: Motoren ble sendt fra fabrikanten med olje allerede fylt pa. Sjekk likevel oljenivæt, og etterfyll om nødvendig. Les fabrikantens anvisninger om hvilke typer olje og bensin encheten bruker.

1. Pass på at encheten stared plant.
   NB: Du mä aldri undersøke oljenivået mens motoren er i gang.
2. Undersok oljenivaaet. Folg prosedyren i motorfabrikantens anvisninger.
3. Fyll eventuelt på olje til nivaet narr opp til FULL-merket på malepinnen. Malepinnen viser hvor mye olje du ma fylle på fra ADD (fyll på) til FULL.Pass på at du ikke fyller på for mye.

Fyll pà bensin

ADVARSEL: Bruk alltid en forsvarligbensinkanne.Det ma ikke røykes underbensinpafylling.

Bensin skal pafylles utendors. Sla av motoren for du fyller pa bensen. La motoren f avkjoles i flere minutter.

(Figur 6) Fyll bensintanken (1) opp til FULL (2) med vanlig blyfri bensin. Bruk ikke blyfri bensin med høyt oktantall. Sørg for at bensin er ny og ren. Blyholdig bensin øker(OPengden av avsetninger og forkorter ventilenes levetid.

Oppstart av motor

ADVARSEL: Det elektriske systemet registerer hvorvidt forenen sitter i forersetet ved hjelp

av en sensorbryter i setet. Systemet stanser motoren nár forenen forlater setet. Av hensyn til din egen sikkerhet bør du alltid kontrollere at dette systemet fungerer som det skal.

NB: Motoren vil ikke starte før du trår inn clutch-/bremsepedalen, og samtidig flytter knivroteringskontrollen til DISENGAGE (ut-koplet).

1. Trà clutch-/bremsepedalen helt inn. La foten forbli pá pedalen.
2. Sett girspaken i fri (N).
3. Kontroller at knivroteringskontrollen stär i stil-lingen DISENGAGE (utkoplet).
4. Flytt gasshandtaket welt fram til stillingen CHOKE eller FAST (hurtig). Noen modeller har en egen chokebryter. Denne trenkkes ut til full CHOKE-innstilling.
5. Vri tentingsnokkelen til START.

NB: Dersom motoren ikke starter etter fire-fem forsok, flyttes gasshandtaket til stillingen FAST (hurtig). Prov SSE na nytt. Hvis motoren fortsatt ikke vil starte, bør du slä opp i FEILSKINGS-OVERSIK-TEN.

1. Flytt gasshandtaket langsomt til stillingen SLOW (sakte).
2. Nár du skal starte en motor som allerede er varm, flytter du gasshändtaket mellom SLOW (sakte) og FAST (hurtig).

Tips om klipping og oppsamling

1. For a fä plenen til a se bedre ut, undersök klippenivået i gressklipperen. Se under "Planering av gressklipperhuset" i delen Ved-likehold hvis du vil ha flere opplysninger.

2. Undersok at lufttrykket i dekkene er riktig, da det ogsa har innvirkning pa hvor jevn klippingen blir.

3. Undersök knivbladet hver gang du skal bruke encheten. Hvis kniven er boyd er skadd, skal den straks skiftes ut. Se ogsa etter at mutteren som fester kniven til encheten, sitter stramt.
4. Sorg for at kniven(e) er skarpe. Slove kniver fār gresstuppene til à bli brune.
5. Gress som er vätt, bør verken klippes eller samles opp. Vätt gress blir ikke kastet ut på riktig mæte. La derfor gresset ørke før du klipper det.
6. Bruk venstre side av gressklipperen til Å klippe nær gjenstander.
7. La det klipte gresset kastes ut over det nyklipte området. Dette bidrar til en jevnere utkasting av det avklipte gresset.
8. Nár du klipper større områder, bør du begynne med Å svinge til høyre, slick at klipt gress kastes bort fra busker, gjerder, innkjørsler osv. Etter et par runder kan du klippe i den motsatt retningen og foreta venstresvinger, til gresset er fertigklipt.
9. Dersom gresset er veldig hoyt, bør du klippe det to ganger for Å redusere belastningen pa motoren. Klipp først med gressklipperhuset løftet til høyeste stilling. Senk deretter huset til en lavere stilling for andre omgang.
10. Motoren bør alltid benyttes med gasshändtaket i innstillingen FAST (hurtig). Dette bidrar til at motoren yter mer, og utkastingen av klipt gress blir jevnere.
11. Når du bruker en gressoppssamler, kjøres motoren med gasshändtaket innstilt på FAST (hurtig) og girspaken i Forste aller andre gir.
12. Du oppnár bedre klippeytelse og penere klipping nár du klipper med girspaken i en av de lavere hastighetsinnstillingene.
13. Etter bruk bør bunnen og toppen av gressk-lipperen rengjores for Å holde yteevnen ved like. En ren gressklipper reduserer dessuten faren for brann.

VEDLIKEHOLDSTABELL

FREKVENS	NÖDVENDIG VEDLIKEHOLD	KOMMITARER
Daglig eller før bruk	Motorvedlikehold.	Se motorens eierhändbok.
	Undersøk knivbladene.	Kontroller erfter sprekker, slitasje og overdreten skade.
	Fjern avfall fra encheten og klippeområdet.
	Undersøk alle roterings- og glidedeler.
	Kontroller luften i dekkene.	Se vedlikeholdsavsnittet.
	Undresøk om klipperhuset er plant.	Se vedlikeholdsavsnittet.
	Undersøk V-beltene.	Kontroller erfter sprekker, slitasje og overdreten skade.
	Undersøk bremsene.	Se bra克斯- og vedlikeholdsavsnittet.
Etter 5 timers bruk	Utskift oljen.	Se motorens eierhändbok.
Etter 25 timer	Motorvedlikehold.	Se motorens eierhändbok.
	Fjern, undersøk, slip og balanser bladene.	Se vedlikeholdsavsnittet.
	Undersøk justeringer: a. Bladets rotasjonskontroll b. Bremse c. Clutch d. Ratt	Se vedlikeholdsavsnittet.
	Smør chassis og klipperhuset.	Se instruksjonene Nødvendig smøring.
	Kontroller lydpotten: a. Vridningsmoment b. For slitasje eller utbrenthet c. Tilstanden til tennarrestoren (som en sik finnes).	Se vedlikeholdsavsnittet.
Før oppbevaring på mer enn 30 dager	Forbered motoren for oppbevaring.	Se motorens eierhändbok.
	Drenbensystemet	Se adversler i motorens eierhändbok.
	Tilfør brennstoffsstabilisator.	Se motorens eierhändbok.
	Forbered batteriet for oppbevaring: a. Fjern fra encheten. b. Lad opp helt. c. Flytt til et kaldt, tør sted.

VEDLIKEHOLD

NB: Figurer og symboler begynner på side 2.

Generelle anbefalinger

1. Eieren har selv ansvaret for vedlikehold av dette produktet. Godt vedlikehold forlenger produits levetid, og er dessuten nødvendig for at garantien skal vare gyldig.
2. Sjekk tennpluggen, brems, smør enheten ogrens luftfiltrene minst en gang i Året.
3. Undersøk festeanordningene.Pass pà at alle festeanordninger sitter stramt.
4. Følg anvisingene i delen Vedlikehold for Å holde,enheten i god stand.

ADVARSEL: Husk Å kople fra kabelen til tennpluggen før du foretar enkontroll, justering eller reparasjon

av encheten. Kabelen fjernes fra tennpluggen for a unnga at motoren starter ved et uhell.

NB: Torsjonsmomentet måles i Nm. Denne målingen forteller hvor stram en mutter eller bolt skal��e. Momentet måles med en momentnokkel.

Undersok knivblad (figur 7)

ADVARSEL: Kople fra kabelen til tennpluggen for du undersøker el-ler fjerner et knivblad. Dersom blafer en gjenstand, ma du stanse mo-Kontroller at encheten ikke er pafør Bladet har svært skarpe kanter. Vedring av bladet bør du derfor bruke erller et toystykke for Å beskytte me.

Dersom du holder knivbladet (1) skarpt og kon- trollerer at det ikke er påfort skade, vil bladet kutte bedre og vare tryggere Å handtere. Undersok bladet ofte for Å vare sikker pa at det icke er slitt, har sprukket erler er pa annen mæt skadet. Undersok och mutteren (3) som holder bladet (1) fast. Sorg for at dette mutteren sitter stramt til alle cider. Dersom bladet treffer en gjenstand, ma motoren slås av. Kople fra kabel- ten til pennpluggen. Undersok sa om bladet er skadd ell bød. Se och etter at bladadapter- en (5) ilke er påfort skade. Skift til slutt alle skadde deler med originale resedeler for du tar enheten i bruk. Takontakt med et godkjent serviceverksted iærhenet. La en godkjent forhandler kontrollere ell skifte det gamle knivbladet med en original resedel hvert tredje ar.

Fjerning og montering av knivblad (figur 7)

1. Ta gressklipperhuset (se under "Fjerning av gressklipperhus").
2. Bruk et stykke tre for a forhindre at bladet roterer.
3. Fjern mutteren (3) som fester bladet (1).
4. Undersök bladet (1) og bladadapteren (5) i henhold til anvisingene under "Undersök knivblad". Skift ut knivblad som er sterkt slitt eller ødelagt, med originaldeler. Ta kontakt med et godkjent serviceverksted iærhen.
5. Rengjør体系建设的模式
6. 1. The architecture of the project is a set of projects that are organized in a hierarchical structure.
7. 1. The projects are organized in a hierarchical structure.
8. Sett bladet (1) og bladadapteren (5) pä spindelen (6).
9. Monter bladet (1) sik at de skarpe oppboyde kantene (7) vender oppover. Dersom bladet sitter opp ned, vil det ikke klippe på riktigMASTER, noe som kan medføre en ulykke.
10. Fest bladet (1) med de originale underlagskivene og mutter (3). Sjekk at utsiden av underlagsskiven (2) berorer bladet (1).

ADVARSEL: Mutteren (3) som holder bladet papiass,ma alltid sitte stramt.En los mutter erer et lost en medfere nulykke.

Justering av knivroteringskontroll

ADVARSEL: For Å unngå en ulykke må knivroteringskontrollen alltid fungere på riktig*Måte.

1. Nár du klipper gress, má du passer på at gasshändtaket stär i stillingen FAST (hurtig).

2. (Figur 8) Flytt knivroteringskontrollen til DIS-ENGAGE (fri) (1).

3. Slå av motoren. Kople fra kabelen til tennpluggen.

4. Undersök kniven(e). Sørg for at kniveggen (e) alltid er kvass. Et sløvt blad vil medføre at gresstuppene blir brune.

5. (Figur 9) Kople knivbladets drivfjaer (2) fra kontrollstangen (1). Flytt knivbladets drivfjaer (2) til det midterste hullet (4). Dette vil stramme drivreimen til grestklipperen.

6. Kople til kabelen til tennpluggen. Klipp et lite omrade og undersak kvaliteten igjen. Flytt eventuelt knivbladets drivfjar (2) til det nederste hullet (5).

7. Undersök klippekvaliteten igjen. Dersom kvaliteten fortsett ikke er forbedret, bx drivrei-men skiftes ut. Du finner mer informasjon om dette under "Utskifting av drivreim". Dersom en ny drivreim ikke forbedrer klippekvaliteten, bx du levere inn encheten til et godkjent serviceverksted.

8. Flytt knivroteringskontrollen til DISENGAGE (utkoplet). Slå av motoren.

9. (Figur 10) Kontroller hvordan knivbremsen fungerer. Drei trinsene med hendene. Forsikre deg om at bremseklossene (7) trykkes godt inn mot trinsene.

ADVARSEL: Dersom bremseklosse (7) ikke trykkes godt inntil trinsene, på enheten leveres inn til jent serviceverksted.

10.(Figur 8) Flytt knivroteringskontrollen til ENGAGE (i ingrep) (2).
11. (Figur 10) Undersök klossene på knivbremsen (7). Dersom klossene er svært slitt eller skadd, bør de erstates. Riktige resedeler og hjelp kan fås hos et godkjent serviceverksted.
12. Kople til kabelen til tennpluggen. Klipp et lite omrade og undersok hvordan knivroteringskontrollen fungerer.
13. Nár du flytter knivroteringskontroller til DIS-ENGAGE (utkoplet), vil all bevegelse stanse i lopet av 5 sekunder. Dersom drivreimen aller knivbladene fortsetter Å svive, kopies knivroteringskontrollen inn og ut fem ganger for Å fjerne ekstra gummi fra den nye drivreimen. Lever enheten inn til et godkjent serviceverksted hvis du trenger hjelp.
14. (Figur 9) Dersom du skifter ut drivreimen i gressklipperen, flytter du bladets drivfjaer (2) tilbake til det overste hullet (3).

7101912

Justering av girspak (figur 18)

Hvis stillingen NEUTRAL (fri) på girspaken/DD ke stemmer overens med fri på girboksen, kan girspaken justeres på folgende m ate:

1. Slá av motoren
2. Kople justeringsmutteren (2) fra skiftebrakketten (3).
3. Undersok at girspaken stär i NEUTRAL (fri).
4. Skyv encheten forover. Kontroller at girboksen er i fri.
5. Skru justeringsmutteren (2) for a stille den på linje med hullet i skiftebraketten (3),
6. Kople justeringsmutteren (2) til skiftebrakketten (3).
7. Kontroller at stillingen NEUTRAL (fri) på gir-spaken på stemmer overens med fri på gir-boksen.

Kontroll og justering av clutch (figur 11)

Dersom motorens drivreim sitter lost, vil clutchen slure nár maskinen kjoer oppover en skråning ell der dran en tyngre last. Det er ogsa mulig at maskinen ikke vil rere seg i det heletatt. Juster clutchen pafølgende mæte:

ADVARSEL: Kouple fra kabelen til tennpluggen for du undersoker, justerer erler reparerer encheten.

Kabelen frakoples for a unnga at motoren starter ved et uhell.

1. Undersök at drivreimen er riktig monter og innenfor alle reimlederne.
2. Fjern splinten (1), underlagsskiven (2) og bremsefjæren (4) fra justeringsmutteren (4).
3. Kople justeringsmutteren (4) fra bremses-paken (5) og parkeringsbremsens lås (6).
4. Juster hullet i bremsespaken (5) pà linje med hullet i rammen. Hold bremsespaken (5) pà plass med en 6 mm pinne eller bolt (7).
5. Dra clutchstangen forover til den er stram. Skru justeringsmutteren (4) til mutteren passer gjennom hullet på bremsespaken (5).
6. Monter justeringsmutteren (4) til parkeringsbremsens Iås (6), bremsespaken (5) og bremsefjæren (3). Fest med underlagsskiven (2) og splinten (1).
7. Ta ut den innsatte 6 mm pinnen aller bolten (7).
8. Dersom clutchen og beltet fortsatt slurer etter at clutchen er blitt justert, er drivreimen slitt eller skadd, og bør skiftes ut. Du finner mer informasjon om hvordan dette gjores, under "Utskifting av motorens drivreim".

Kontroll og justering av drivmekanismmens brems (figur 12)

Trä clutch-/bremsepedalen helt inn. Sett på parkeringsbremsen. Sett girspaken i fri (N). Skyv encheten. Dersom bakhjulene går rundt, mä bremseklossene justeres eller skiftes ut. Drivbremsen justeres på følgende måte:

1. Drivmekanismmens brems (1) sitter på høyreside av girboksen (3).

2. Undersök at parkeringsbremsen er på og at girspaken er i fri (N). Vri sekskantmutteren (2) mot høyre til bakhjulene ikke lenger:går rundtningenen skyves forover.

3. Kople ut parkeringsbremsen og skyv ehenten. Dersom encheten ikke beveger seg, vris seskantmutteren (2) mot venstre til encheten beveger seg.
4. Sett på parkeringsbremsen. Skyy encheten. Dersom bakhjulene ikke beveger seg, har du justert drivmekanismens brems (1) på riktig mæte. Kople ut parkeringsbremsen.

tige reservedeler og hjelp kan fas ved et godkjent serviceverksted.

Fjerning av batteri (figur 4)

ADVARSEL: Batterietinneholder svovelsyre, som er skadelig for hud, oyne og klær. Skyll med vann

1. Kople den svarte kabelen (8) fra den nega-tive (-) polen.
2. Kople den rode kabelen (5) fra den positive (+) polen.
3. Loft batteribrettet (3) og batteriet (1) ut av enheten.

Opplading av batteri (figur 4)

ADVARSEL: Røyking skal ikke forekomme under opplading av batteriet. Hold batteriet borte fra gnister.

Dunsten fra batterisyren er eksplosjonsfar-lig.

1. Ta batteriet (1) ut av encheten før du lader det opp.
2. Bruk en 12 volts batterilader for a lade opp batteriet (1). Lad opp med en hastighet pa 6 ampere per time.
3. Monter batteriet (1).

ADVARSEL: Unngå gnister ved Å feste den rode kabelen til den positiv ( ^+ ) polen for du fester den kabelen.

1. Fest den rode kabelen (5) til den positive (+) polen (4) med festeanordninger, slick som vist.
2. Fest den svarte kabelen (8) til den negative (-) polen med festeanordninger, slick som vist.

Planering av gresskipperhuset (figur 13 og figur 14)

ADVARSEL: Husk alltid á kople fra ledningen til tennpluggen før du inspiserer, justerer eller reparerer

enheten. Kabelen frakuples for a unnga at motoren starter ved et uhell.

1. Sorg for at encheten står på et hardt og flatt underlag.

2. Undersok Lufttrykket i dekkene. Dersom Lufttrykket称之 riktig, klapper称之 gresskipperhuset jevnt. Riktig Lufttrykk er: forhjul - 0,97 BAR (14 PSI) og bakhjul - 0,69 BAR (10 PSI).

3. (Figur 13) Flytt loftestangen (1) til laveste klippehoyde (2).

ADVARSEL: Loftestangen (3) er fjærbelastet. Sørg for at loftestangen (3) er låst i laveste klippehøy

den (2).

1. (Figur 14) Skru lös venstre og høyre justeringsbryter (1). Trykk ned på begge sider av gressklipperhuset.Pass på at begge sider av gressklipperhuset settes ned på et flatt underlag.Forviss deg om at lofteledene er lse og kan bevege seg fritt opp og ned.
2. Trykk ned lofteleddene (2) og skru til de venstre og høyre innstillingsknottene (1). Forviss deg om at innstillingsknottene (1) er godt tiltrukket. Om nødvendig, bruk en skrun.dkkel for Å stramme innstillingsknottene (1).
3. (Figur 13) Lofft oftestangen (1).
4. Klipp et lite omrade. Hvis klippehoyden ikke er jevn, ma du gjenta punktene ovenfor.

Nodvendig smoring (figur 15)

Modeller med smorenipler
bor smores med smrepistol.

Tilfor fett med borste i de angitte omrddene.

Smr de angitte områdene med motorolje.

NB: Tilfor fett til styremekanismen.

FORSIKTIG: Dersom encheten betjenes i et tört område med mye sand, bør du bruke en torrgrafittsprøyte til Å smøre encheten med.

Undersök dekkene

Undersøk lufttrykke i dekkene. Kjørturen blir ujevn og humpete dersom det er for mye luft i dekkene. Feil lufttrykk fær ogå til at gressklipperhuset klpper ujevt. Riktig lufttrykk er: forhjul - 0,97 BAR (14 PSI) og bakhjul - 0,69 BAR (10 PSI).

Utskifting av drivreim for framdrift

1. Ta av gressklipperhuset (se under "Fjerning av gressklipperhus").
2. Trå pedalen helt inn og sett på parkeringsbrems.

3. (Figur 16) Fjern lederrullen (1).

4. (Figur 17) Ta ut batteriet og batteribrettet for a fã tilgang til drivreimens reimledere (1) (se under "Fjerning av batteri").

5. Løsne drivreimens reimledere (1) ved drivh-julet (4).
6. (Figur 16) Ta drivreimen (3) av drivhjulet (4).
7. (Figur 18) Fjern justeringsmutteren (2) fra skiftebraketen (3).Trekk drivreimen over skiftebraketen (3).
8. (Figur 19) Fjern drivreimen (1) fra samlingstrinsen (2), trekk den forreste enden av drivreimen under samlingstrinsen (2) og deretter tilbake mellom trinsen og styreplaten (3).
9. (Figur 20) Fjern tilgangsdekselet (1).
10. Fjern de to skruene (4) som fester styreakselen (2). Loft rattet og styreakselen (2). Trekk drivreimen (3) under styreakselen (2).
11. Ta ut drivreimen. Riktige resededer og eventuell hjelp kan fas ved nærmeste godkjente serviceverksted.
    12.Drivreimen settes inn ved a falgge punctene ovenfor i motsattrekkefolge.
12. (Figur 21) Undersok at drivreimen (1) er riktig montert til lederullen (2). Kontroller at styreakselen (3) er på innsiden av drivreimen (1).

Utskifting av gressklipperens drivreim (figur 10)

1. Ta av gressklipperhuset (se under "Fjerning av gressklipperhus").
2. Dra reimholderen (1) bort fra lederullen (2), og ta ut gressklipperens drivreim (3).
3. Dra reimholderen (4) bort fra akselens hýre spindeltrinse (5), og ta ut gressklipperens drivreim (3).
4. Dra reimholderen (4) bort fra akselens venstre spindeltrinne (5), og ta ut gresskipperens drivreim (3). Riktige resedeler og eventuell hjelp kan fas ved naerneste godkjente serviceverksted.
5. Gressklipperens drivreim settes inn ved Å følge punktene ovenfor i motsatt rekkefolge.

Fjerning av gressklipperhus (figur 22)

1. Flytt knivroteringskontrollen (1) til DISENGAGE (utkoplet).
2. Flytt loftestangen (2) til stillingen for nivajustering.

3. Fjern harnålene og underlagsskivene fra jus- teringsarmene (3) (se illustrjasjon "C" og "D").

4. Fjern harnålene og underlagsskivene fra op-ophengskoplingene (4) (se illustrjasjon “A” og “B”).

5. Kople strekkfjaren (5) fra knivkontrollstangen (6) (se illustrjasjon "E").
6. Kople fronthengeren (9) fra aktselstøten (se illustrjasjon "F").
7. Fjern gressklipperens drivreim (7) fra sam-ling trinsen (8).
8. Trekk gressklipperhuset bort fra den høyresiden av encheten.
9. Gressklipperhuset settes tilbake på plass ved Å følge punktene ovenfor i motsatt rekkefolge.
10. Kople strekkfjaren (5) fra knivkontrollstangen (6) (se illustrjasjon "E").
11. Fjern gressklipperens drivreim (7) fra sam-ling trinsen (8).
12. Trekk gressklipperhuset bort fra den høyresiden av encheten.
13. Gressklipperhuset settes tilbake på plass ved Å folge punktene ovenfor i motsatt rekkefolge.

Skifting av sikring

Hvis sikringen har gatt, vil/DDke motoren starte. Ta ut sikringen og sett inn en ny bilsikring pa 15 ampere.

Oppbevaring (i mer enn 30 dager)

Ved utgangen av hvert ar bør klargjores for oppbevaring på folgende mæt:

1. Tøm ut bensin fra forgasseren og bensintanken. Skift motorolje. Du finner mer informasjon om dette i anvisingene fra fabrikanten.
2. Rengjør hele enheten.
3. Lad opp batteriet.

Bestilling av reservedeler

Reservedelene er enten listet bakerst i denen handboken aller i en egen reservedelshandbok.

Bruk kun reservationeder som er autorisert aller godkjent av produsenten. Ikke brukt tilbehør som ikke er spesifikt anbefalt brukt med detteproduktet. Husk øppgi gressklipperens modellnummer ved bestilling av reservationeder (se navskilt).

Reservedeler, med unntak av motor, girkasse, transaksel eller diferensial, kan fas hos forhandleren som solgte maskinen aller pa et serviceverksted anbefalt av forhandleren.

Service under garantien er kun tilgengelige gjen-nom autoriserte forhandlerverksteder. Finn ditt naermeste forhandlerverksted på vår internetside www.murray.com.

Reservedeler for motor, transaksel eller girkasse kan fås hos produsentens autoriserte serviceverksted (se de Gule Sider). Se ögså de speifikke garantiene for motor eller girkasse ved bestilling av reservationer.

Vennligst oppgi falgende opplysninger ved bestilling av reservedeler:

(1) Modellnummer
(2) Serienummer
(3) Delenummer
(4) Antall

PROBLEM: Motoren starter称之

1. Følg punktene under "Oppstart av motor" i++, denne handboken.
2. Modeller med elektrisk start: Rengjør batteripolene.Pass pà at kablene sitter godt.
3. Se etter om en kabel sitter Iost. Stram gresebryterne (se koplingsskjemaet).
4. Tøm bensintanken. Rens drivstoffledningen. Skift drivstofffilter.
5. Fjern pennpluggen(e). Sett gasshandtaket i stillingen SLOW (sakte). Vri tenningsnokkelen til PÅ. Prov Å starte motoren flere ganger. Kople til pennpluggen(e) igjen.
6. Skift pennpluggen.
7. Juster forgasseren.

PROBLEM: Motoren går ikke jevnt ved høyere hastighet.

1. Skift pennpluggen(e).

2. Juster strupereguleringen.

3. Rens luftfilteret.

4. Skift drivstofffilteret.

PROBLEM: Motoren stopper nár knivene kuples inn.

1. Se fetter at det elektriske opplegget ikke er skadet eller har en løs forbindelse. Reparer ødelagte kabler.
2. Gressposen må vare installert (dette gjelder kun for modeller med en gressoppfangingspose bak).

PROBLEM: Motoren stanser i skråninger.

1. Husk alltid Å klippe opp og ned av en skråning, og aldri på lungs.

1. Slå av motoren. Rengjør gressklipperhuset.
2. Ok klippehoyden.
3. Skift aller kvess kniven(e).
4. Flytt gispaken til en lavere hastighet.
5. Flytt gasshandtaket til FAST (hurtig).

6. Skift tomgangsfaeren for kniven.

7. Rengjør forlengerslangen og koplings-slangen (dette gjelder kun for modeller med engressoppfangingspose bak).

PROBLEM: Gressklipperhuset klipper\ ikke jevnt.

PROBLEM: Enheten beveger seg ikke clutchen er i inngrep.

1. Undersök drivreimen.Pass pà at den er riktig installert.
2. Juster clutchen.
3. Skift drivreimen.

PROBLEM: Enheten går saktere eller stanser helt när clutchen er i ingrep.

1. Juster gluten.
2. Skift drivreimen.

PROBLEM: Nár clutch-/bremsepedalen slippes opp, kan du hore drivreimen.

1. Midlertidige lyder fra drivreimen har ingen innvirkning på enchetens yteevne. Dersom lydene fortsetter, du kontrollere monteringen av drivreimen.Pass på at reimen sitter innenfor alle reimlederne.
2. Hvis lyden er konstant, bør clutchen justeres.

PROBLEM: Bakhjulene spinner på ujevnt underlag.

PROBLEM: Transakselen er vanskelig Å skifte til et annet gir nár motoren er i gang og clutchen er i ingrep.
