BRUKSANVISNING CS-E18DB4EW PANASONIC

Om värmepumpen inte skall användas under längre tid Definisjon For å unngå personskader og materielle skader må følgende instruksjoner følges. Uriktig bruk ved ignorering av instruksjonene fører til skader av ulik grad, som vist under: Advarsel Disse symbolene brukes til advarsel om død eller alvorlig skade. Forholdsrege Disse symbolene advarer om materiell skade eller ødeleggelse. De følgende instruksjoner er systematisert ved bruk av følgende symboler: Dette symbolet viser en ULOVLIG handling. Takk for at du kjøpte en Panasonic luftkondisjonerer SIKKERHETSINSTRUKSER Forholdsregler ved installasjon Advarsel La være å installere, fjerne eller reinstallere enheten selv.

• Feilaktig installasjon vil medføre lekkasje, elektrisk strøm eller brann. Konsulter en autorisert forhandler eller spesialist for å installere.
• Dette utstyret må jordes og installeres med ELCB. Teknisk feil kan forårsake elektrisk støt eller brann.
• Ikke monter enheten i områder som er røykfylte eller oljete. Forholdsrege

Ikke del strømutak. Ikke endre strømledningen. Ikke bruk skjøteledning. Ikke ha våte hender ved betjening. Ikke reparer enheten selv. Bruk ikke oppladbare (Ni-Cd) batterier. Ikke la spedbarn eller små barn leke med fjernkontrollen da det kan føre til at de svelger batteriene.

• Ikke slå PÅ enheten når man boner gulvet. Etter boning, skal rommet luftes godt før enheten settes i drift.
• Ikke stikk fingre eller andre objekter inn i enheten, da roterende deler kan forårsake skade.

• Bruk riktig kabel for strømtilførsel.
• Hvis kabelen for strømtilførsel er skadet eller må erstattes, må den erstattes av en kvalifisert serviceperson eller andre med relevante kvalifikasjoner for å unngå usikkerhet.
• Ta batteriene ut, hvis enheten ikke skal brukes på lang tid.
• Nye batterier av samme type må settes inn i henhold til gitt polaritet for å forhindre funksjonsfeil på fjernkontrollen.
• I en nødsituasjon eller under unormale forhold (svidd lukt, osv) må strømforsyningen slås av. Disse symboler viser en PÅBUDT handling. Forholdsrege
• Vask ikke enheten med vann, benzene, tynner eller rensemidler.
• Kan ikke brukes til andre formål, som for eksempel nedkjøling av mat.
• Bruk ikke noen former for brennbart utstyr innenfor luftstrømmens omeråde.
• Bruk ikke innendørs eller utendørs enhet til å sitte på, eller til å plassere gjenstander på.
• Utsett ikke enheten for direkte kald luft for en lang peroide.
• Slå av strømforsyningen før rengjøring eller vedlikehold.
• Slå av strømforsyningen hvis apparatet ikke skal brukes på lang tid.

• Sørg for regelmessig ventilasjon.
• Vær oppmerksom på om installasjonens stativ kan være ødelagt etter lang tids bruk.
• Ikke sitt eller tråkk på enheten, da du kan falle ned ved et uhell.

Merknad: • Denne modellen er ikke egnet for 24-timers sammenhengende drift i varmemodus under -5 °C. Når utetemperaturen er under -5 °C og du bruker denne modellen til tross for betingelsene over, kan den utvendige enheten fryse og stanse driften for beskyttelseskontroll.

4_F564997-OYTH0812-3_NO.indd 26 2/18/2009 10:11:59 AM Merk: Figurene i denne bruksanvisning er kun ment som illustrasjoner, og kan være forskjellig fra den virkelige enheten. De kan endres uten varsel ved fremtidige forbedringer. PRODUKTOVERSIKT

• Disse apparatene er monterte i taket. De bruker utvendige luftinntakshull og luftutløpshull til drift. Indikator Auto AV/PÅ knapp
• For å betjene apparatet dersom fjernkontrollen er feilplassert eller er ødelagt. Innendørsenhet (DD-Serien) CS-E15DD3EW, CS-E18DD3EW Indikator Driftsmodus Trykk en gang. Automatisk drift Trykk helt til du hører et “pip”. Slipp deretter opp bryteren. Kjøledrift Trykk helt til du hører et “pip”. Slipp deretter opp bryteren. Trykk igjen helt til du hører et “pip-pip”. Slipp deretter opp bryteren. Varmedrift

• For å slå av, trykk Auto AV/PÅ en gang til. POWER POWERFUL TIMER Handling QUIET Feilsøking

Drift er forsinket noen få minutter etter omstart. Dette er en vanlig selvbeskyttelses kontroll.

Det kommer damp fra innendørs enheten. Kondenseffekt forbundet med kjøleprosess.

Støy under driften. Installasjonsarbeide kan ha mangler eller frontpanelet er ikke skikkelig lukket.

En knitrelyd vil til tider kunne høres under drift. Panelet utvider seg/krymper på grunn av temperaturendring.

OFF TIMER 0/7%2&5, Varmedrift Klargjøring av fjernkontroll HEAT COOL DRY OFF 4)-%2 Inntaksgitter

• For å slå av, trykk Auto AV/PÅ en gang til.

tid LCD skjerm RESET

5. Trykk engang til for å godkjenne

• Tidsinnstilingen vil basere seg på korrekt tid.
• Batteriene kan brukes omtrent 1 år.
• Batteriene må gjenbrukes eller kastes forskriftsmessig. AUTO HEAT COOL DRY OFF MODE Innstilling av tidsinnstilling

OFF CLOCK Valg av viftestyrke Innstilling av temperatur Forandring av luftstrømmens retning

CANCEL CHECK Av/På RESET Tilbakestilling av minne INVERT

OFF CHECK COOL - Kjøledrift DRY - Svakt tørr drift

• Gir deg muligheten til å sette ønsket temperatur på lavt viftebruk, slik at luftfuktigheten i omgivelsene minsker. SET

• For å unngå kald luft er det ikke sikkert at det blåses ut luft med en gang. Effektmåleren blinker ved oppstart.

• Gir deg muligheter til å nyte kjøleeffekten til den temperaturinstillingen du foretrekker. MANUAL TIMER

• Gir deg muligheter til å nyte oppvarmingseffekt til den temperaturinnstillingen som du foretrekker.

• Effektmåleren blinker også i tinemodus (maks. 12 minutter). Smeltevannet dreneres til utendørsenheten og innendørsviften stoppes.

Still inn temperatur. (16°C ~ 30°C) Kraftig og Stille kan aktiveres ved alle driftsmoduser. Trykk OFF/ON knappen en gang til for å avslutte driften. Tips

Trekk for gardiner når du bruker airkondisjonereren for å hindre at sollys og varme kommer inn, da sparer du strøm.

Varmen trekkes fra luften utenfra for å varme opp rommet. Benytt et ekstra varmeapparat når omgivelsestemperaturen ute er lav. Feilsøking

Luftkondisjonereren blir ikke riktig kald eller varm. Dette kan være lukt fra fuktighet i veggen, tepper, møbler eller klær i rommet. Sjekk at temperaturen er riktig innstilt. Sjekk at vinduer og dører er ordentlig lukket. Sjekk at filter er renset eller byttet når det er nødvendig. Sjekk at enhetenes inngående og utgående luftekanal ikke er hindret.

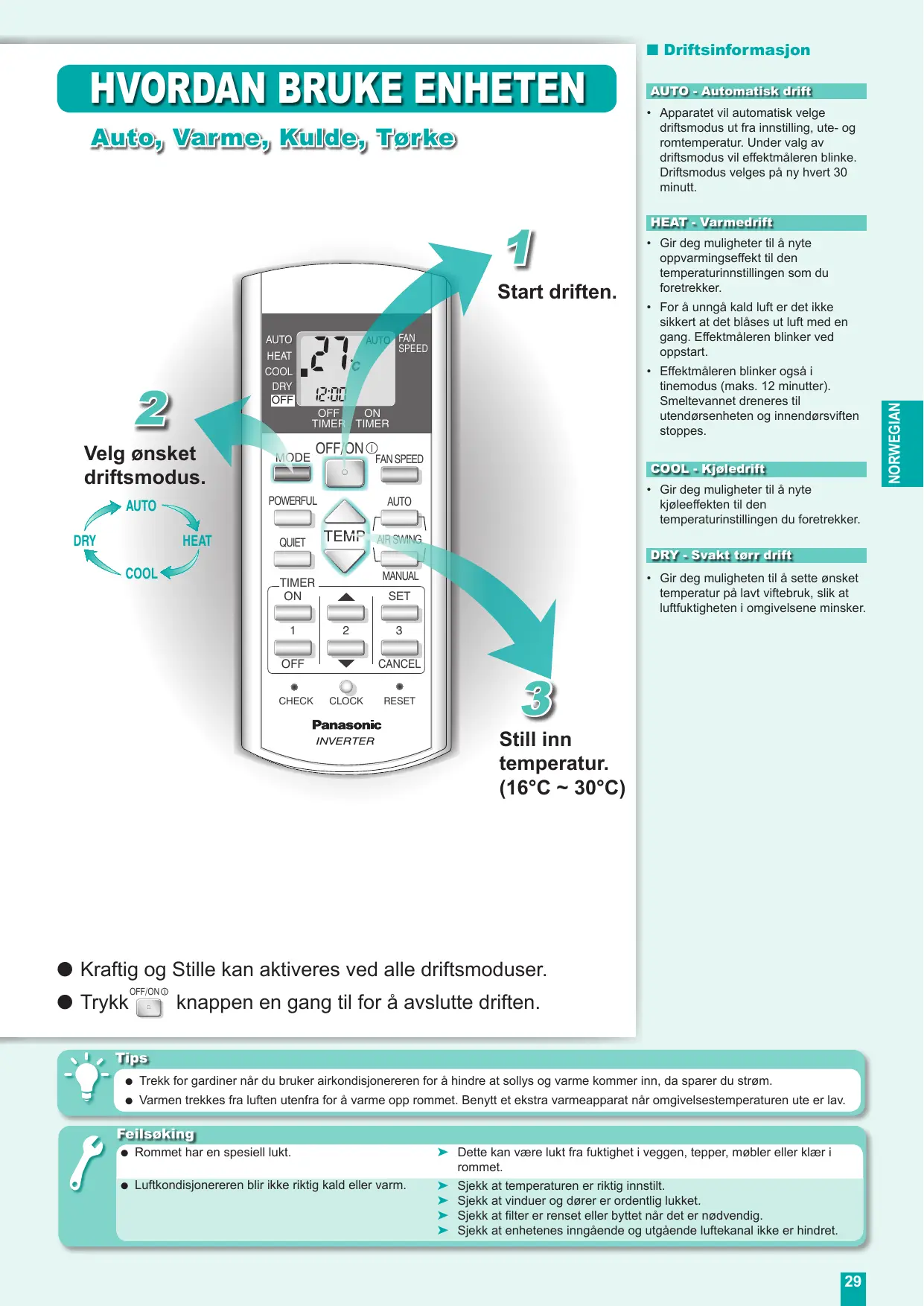

HVORDAN BRUKE ENHETEN

Driftsinformasjon Driftsinformasjon Kraftig

• For å oppnå valgt temperatur raskt. stille
• For å gi stille omgivelser.

• For å få luftventilasjon i rommet.

Hvis du ønsker at kald luft skal blåse rett på deg, sett luftretningen nedover, men ikke overdrevent lenge, da det kan være helseskadelig. Omtrent 10% av elektrisiteten kan spares hvis du setter temperaturen 1°C høyere på nedkjølingsoperasjoner, eller or 2°C lavere i oppvarmingsoperasjoner enn ønsket temperatur. Feilsøking

Innendørs vifte stopper av og til under automatisk viftehastighetsinstilling. Dette er en avansert måte å hjelpe til med å fjerne lukt fra omgivelsene under operasjonen. Innendørs vifte stopper av og til under varmedrift. For å unngå uønsket nedkjølingseffekt.

HVORDAN BRUKE ENHETEN

Tidsinnstilling Driftsinformasjon Tidsinnstilling

• Bruk “ON” tidsinnstillingen for å kunne slå på airkondisjonereren på ønsket tid. Dette vil gi deg et kjølig miljø f.eks. når du kommer fra jobbe eller står opp.
• Når “ON” tidsinnstilingen er satt, vil driften starte maksimalt 35 minutter før innstilt tid.
• Bruk “OFF” tidsinnstillingen for å kunne slå av luftkondisjonereren til ønsket tid. Dette vil spare strøm når du er ute eller sover.

• Dersom det er strømbrudd, trykk “SET” knappen for å få tilbake innstillingene når strømmen kommer tilbake. AUTO

3. Slå av strømforsyningen og

kontakt autorisert forhandler. RESET INVERTER Merk: Trykk på “RESET” for å avslutte raskt. Apparatet kan fortsatt være i drift med begrenset funksjon avhengig av feilen som er oppstått. (Det høres 4 “pip”-lyder ved oppstart.) Sjekk at klokken på fjernkontrollen er riktig innstilt. Du kan se “ON” og “OFF” tidsinnstilling samtidig. For å avbryte enten “ON” eller “OFF” tidsinnstillingen, trykk eller , trykk så Tips

Hold (KLOKKE) knappen inne mer enn 10 sekunder for å forandre tidsformatet fra 24 timersformat til AM/PM-format.

For enklere bruk kan du sette airkondisjonereren på automatisk drift ved bruk av både “ON” og “OFF” tidsinnstillingen. Feilsøking

• Tidsinnstillingen vil gjentas daglig når den er innstilt. Rengjøringsinstruksjoner
• Bruk ikke bensen, tynner eller rensemidler.
• Bruk såpe eller nøytralt husholdningsvaskemiddel (

pH7). Slå av strømtilførselen før rengjøring

• Bruk ikke vann med høyere temperatur enn 40°C. Innendørsenhet
• Vask enheten varsomt med myk, tørr klut. DT-seriens innendørsenhet Luftfilter
• Det er anbefalt å rengjøre luftfilter en gang hver 6 uke. Innendørsenhet

• Erstatt skadete filter. Part nummer.: CWD001088 Tørk forsiktig. Klargjøring av enheten for lengre tid uten bruk
• Bruk apparatet med varmefunksjonen i 2~3 timer for å tørke de innvendige delene.
• Slå av strømforsyningen.
• Ta ut batteriene i fjernkontrollen. Foreta en før-sesong inspeksjon
• Denne inspeksjon er anbefalt før bruk av luftkondisjonereren hver sesong.
• Sjekk om batteriene i fjernkontrollen må skiftes. Fjern

• Sjekk at det ikke er noe som hindrer verken inntak eller uttak for luft.
• Etter begynt operasjon er det normalt at temperaturforskjellene etter 15 minutter mellom luftuttak og luftinntak er:Drift Temperatur Kjøling 8°C Oppvarming 14°C Luftfilter Støvsug, vask og tørk. Tips

Rengjør filteret regelmessig, skitne filter gir lite frisk luft, dårligere kjøle eller varme effekt, mer ubehagelig lukt og høyere strømforbruk. Enheten blir skitten og effekten blir dårligere etter flere års bruk. Kontakt autorisert forhandler for å foreta årlige inspeksjoner i henhold til regelmessig rengjøring. Dette klimaanlegget er utstyrt med en innebygd overspenningsbeskyttelse. Som en ytterligere beskyttelse mot lyn anbefaler vi deg i hvert fall å slå av klimaanlegget. Kriterier hvor service ikke gis SLÅ AV STRØMTILFØRSEL og TILKALL autorisert distributør under følgende forhold: Unaturlige lyder under operasjonene Nettkabelen blir veldig varm Vann/fremmede partikler i fjernkontrollen «TIMER» blinker Vannlekkasje i innendørs enhet Brytere eller knapper fungerer ikke riktig Sikringene slår seg av flere ganger

Slå av strømtilførselen før rengjøring Rengjøringsinstruksjoner Innendørsenhet

• Vask enheten varsomt med myk, tørr klut. Luftfilter
• Det er anbefalt å rengjøre luftfilter en gang hver 6 uke.
• Erstatt skadete filter. Part nummer.: CWD001142 DB-seriens innendørsenhet

Klargjøring av enheten for lengre tid uten bruk

• Bruk apparatet med varmefunksjonen i 2~3 timer for å tørke de innvendige delene.

• Denne inspeksjon er anbefalt før bruk av luftkondisjonereren hver sesong.
• Sjekk om batteriene i fjernkontrollen må skiftes.
• Sjekk at det ikke er noe som hindrer verken inntak eller uttak for luft.
• Etter begynt operasjon er det normalt at temperaturforskjellene etter 15 minutter mellom luftuttak og luftinntak er:-

Drift Temperatur Kjøling 8°C Oppvarming 14°C Fjern Luftfilter Støvsug, vask og tørk. Tips

Rengjør filteret regelmessig, skitne filter gir lite frisk luft, dårligere kjøle eller varme effekt, mer ubehagelig lukt og høyere strømforbruk. Enheten blir skitten og effekten blir dårligere etter flere års bruk. Kontakt autorisert forhandler for å foreta årlige inspeksjoner i henhold til regelmessig rengjøring. Dette klimaanlegget er utstyrt med en innebygd overspenningsbeskyttelse. Som en ytterligere beskyttelse mot lyn anbefaler vi deg i hvert fall å slå av klimaanlegget. Kriterier hvor service ikke gis SLÅ AV STRØMTILFØRSEL og TILKALL autorisert distributør under følgende forhold: Unaturlige lyder under operasjonene Nettkabelen blir veldig varm Vann/fremmede partikler i fjernkontrollen «TIMER» blinker Vannlekkasje i innendørs enhet Brytere eller knapper fungerer ikke riktig Sikringene slår seg av flere ganger
