BRUKSANVISNING CS-E18DB4EW PANASONIC

Reinigungsanweisungen Definitioner För att förhindra skada på person eller egendom måste följande instruktioner följas. Felaktig användning orsakat av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar: Tack för att du har köpt Panasonic Värmepump

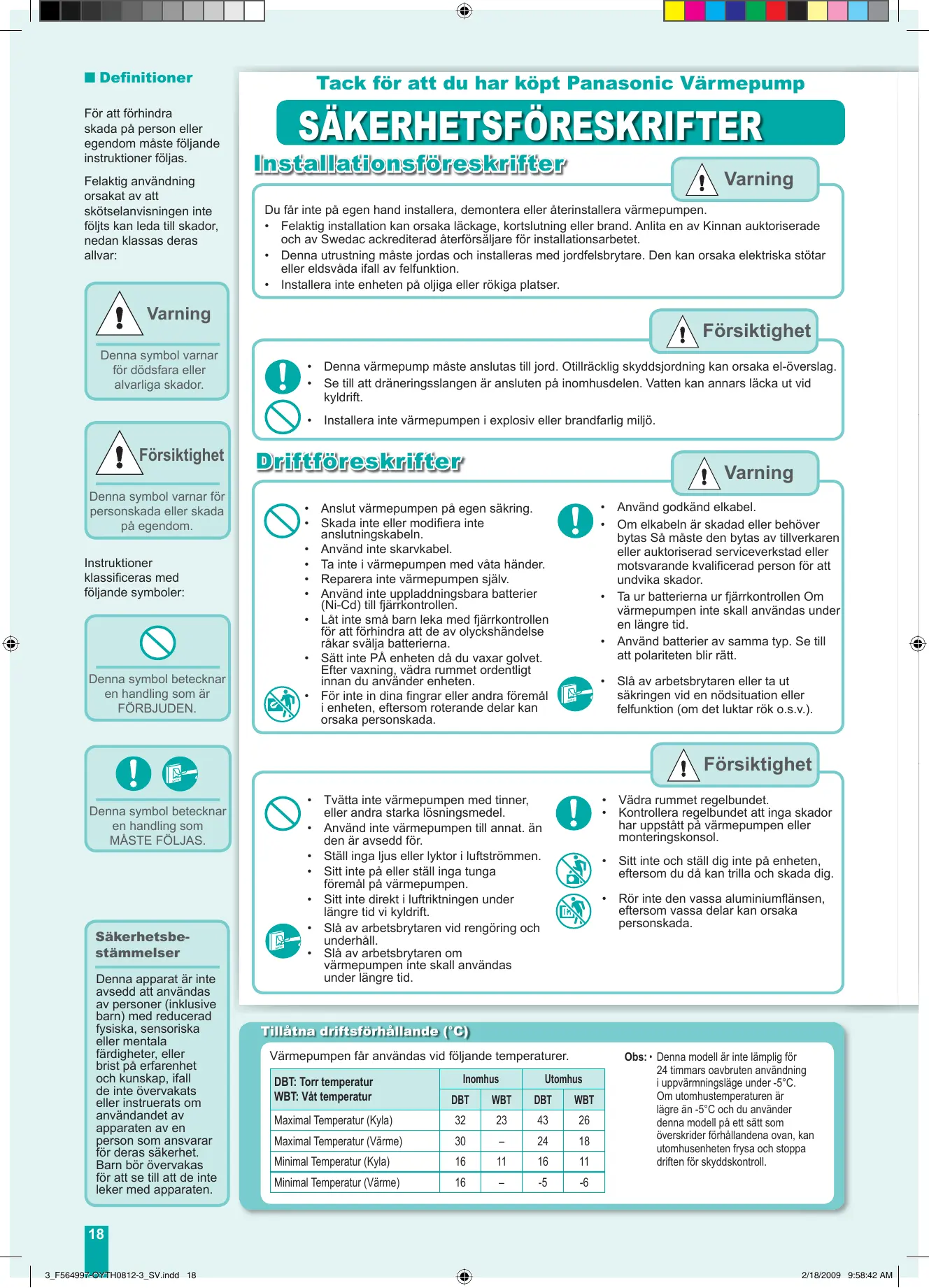

SÄKERHETSFÖRESKRIFTER

Installationsföreskrifter Varning Du får inte på egen hand installera, demontera eller återinstallera värmepumpen.

• Felaktig installation kan orsaka läckage, kortslutning eller brand. Anlita en av Kinnan auktoriserade och av Swedac ackrediterad återförsäljare för installationsarbetet.
• Denna utrustning måste jordas och installeras med jordfelsbrytare. Den kan orsaka elektriska stötar eller eldsvåda ifall av felfunktion.
• Installera inte enheten på oljiga eller rökiga platser. Varning Denna symbol varnar för dödsfara eller alvarliga skador. Försiktighet
• Denna värmepump måste anslutas till jord. Otillräcklig skyddsjordning kan orsaka el-överslag.
• Se till att dräneringsslangen är ansluten på inomhusdelen. Vatten kan annars läcka ut vid kyldrift.
• Installera inte värmepumpen i explosiv eller brandfarlig miljö. Försiktighet Denna symbol varnar för personskada eller skada på egendom. Instruktioner klassificeras med följande symboler: Denna symbol betecknar en handling som är FÖRBJUDEN. Driftföreskrifter Varning
• Använd godkänd elkabel.
• Om elkabeln är skadad eller behöver bytas Så måste den bytas av tillverkaren eller auktoriserad serviceverkstad eller motsvarande kvalificerad person för att undvika skador.
• Ta ur batterierna ur fjärrkontrollen Om värmepumpen inte skall användas under en längre tid.
• Använd batterier av samma typ. Se till att polariteten blir rätt.

• Anslut värmepumpen på egen säkring.
• Skada inte eller modifiera inte anslutningskabeln.
• Använd inte skarvkabel.
• Ta inte i värmepumpen med våta händer.
• Reparera inte värmepumpen själv.
• Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen.
• Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.
• Sätt inte PÅ enheten då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.
• För inte in dina fingrar eller andra föremål i enheten, eftersom roterande delar kan orsaka personskada.

• Slå av arbetsbrytaren eller ta ut säkringen vid en nödsituation eller felfunktion (om det luktar rök o.s.v.). Försiktighet Denna symbol betecknar en handling som MÅSTE FÖLJAS. Säkerhetsbestämmelser Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.

• Vädra rummet regelbundet.
• Kontrollera regelbundet att inga skador har uppstått på värmepumpen eller monteringskonsol.

• Tvätta inte värmepumpen med tinner, eller andra starka lösningsmedel.
• Använd inte värmepumpen till annat. än den är avsedd för.
• Ställ inga ljus eller lyktor i luftströmmen.
• Sitt inte på eller ställ inga tunga föremål på värmepumpen.
• Sitt inte direkt i luftriktningen under längre tid vi kyldrift.
• Slå av arbetsbrytaren vid rengöring och underhåll.
• Slå av arbetsbrytaren om värmepumpen inte skall användas under längre tid.

• Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.
• Rör inte den vassa aluminiumflänsen, eftersom vassa delar kan orsaka personskada. Tillåtna driftsförhållande (°C) Värmepumpen får användas vid följande temperaturer. Inomhus Utomhus DBT: Torr temperatur WBT: Våt temperatur DBT WBT DBT WBT Maximal Temperatur (Kyla)

Obs: • Denna modell är inte lämplig för 24 timmars oavbruten användning i uppvärmningsläge under -5°C. Om utomhustemperaturen är lägre än -5°C och du använder denna modell på ett sätt som överskrider förhållandena ovan, kan utomhusenheten frysa och stoppa driften för skyddskontroll.

3_F564997-OYTH0812-3_SV.indd 18 2/18/2009 9:58:42 AM OBS: Bilderna i denna skötselanvisning är endast illustrative och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande för framtida förbättringar. PRODUKTÖVERSIKT

Inomhusdel CS-E15DTEW, CS-E18DTEW, CS-E21DTES

• Funktionen för automatiskt luftflöde optimerar rummets komfort genom att ge en finare kontroll av luftflödesriktningen. Inomhusdel (DT-Serien)

CS-E15DTEW, CS-E18DTEW, CS-E21DTES

SVENSKA Luftspridare Luftutblåsning Luftfilter CS-E15DD3EW, CS-E18DD3EW

• Enheterna är monterade i taket. Apparaten använder sig av externa luftintag resp. luftutsläpp när den är i funktion. LYSDIODER Auto-knapp TILL/FRÅN
• För att starta värmepumpen om fjärrkontrollen har kommit bort eller inte fungerar. Inomhusdel (DD-Serien) CS-E15DD3EW, CS-E18DD3EW LYSDIODER Funktionssätt Tryck på knappen en gång. Automatdrift Tryck tills du hör ett bip-ljud. Kyldrift Tryck tills du hör ett bip-ljud och släpp knappen. Tryck på knappen igen tills du hör ett bip-bip-ljud och släpp knappen. Värmedrift

• Tryck på Auto-knappen TILL/FRÅN en gång till för att stänga av värmepumpen. POWER POWERFUL TIMER Åtgärd QUIET Problemlösning

Startar inte förrän efter ett par minuter vid återstart. Detta är en normal skyddsfunktion an.

Låter som rinnande vatten under drift. Orsakas av köldmediets flöde i inomhusdelen.

Dimma kommer ur inomhusdelen. Kondensering på grund av kyl processen.

Det hörs oljud under drift. Frontpanelen är kanske inte stängd ordentligt.

Knakande ljud kan höras vid drift. Panelen utvidgas/drar ihop sig på grund av temperaturförändringar.

• För att starta värmepumpen om fjärrkontrollen har kommit bort eller inte fungerar. Åtgärd Funktionssätt Tryck på knappen en gång. Automatdrift Tryck tills du hör ett bip-ljud. Kyldrift Tryck tills du hör ett bip-ljud och släpp knappen. Tryck på knappen igen tills du hör ett bip-bip-ljud och släpp knappen.

• Tryck på Auto-knappen TILL/FRÅN en gång till för att stänga av värmepumpen.

aktuell tid RESET AUTO HEAT COOL DRY OFF Display OFF TIMER Driftsläge MODE INVERTER 5.Tryck igen för att bekräfta

• Timern baseras på den inställda tiden.
• Batteriernas hållbarhet är ca. 1 år.
• Återlämna uttjänta batterier. Extra effekt Tyst drift Timerinställning Fjärrkontrollens signal
• Se till att den inte hindras.
• Fluorescerande ljus (lysrör) kan störa signalen. Rådfråga din återförsäljare. Inställning av klocka Kontrollknapp FAN SPEED

AIR SWING Fläkthastighet Temperaturinställning Luftriktare MANUAL SET

CANCEL CHECK Till/Från CLOCK RESET Återställning minnet INVERT

Fjärrkontroll/display fungerar inte. Kontrollera att batterierna sitter i korrekt eller om de behöver bytas.

Värmepumpen startar inte. Kontrollera att arbetsbrytaren är tillslagen och att timern används korrekt. Försäkra dig om att indikatorn “OFF” inte syns på fjärrkontrollen.

Utomhusdelen avger vatten/ånga. Detta är normalt vid värmedrift. Driftinstruktioner

• Värmepumpen väljer driftssätt automatiskt beroende på inställning och temperatur inomhus och utomhus. Driftslampan på inomhusdelen blinkar under valet av driftssätt. Driftssättet ändas vid behov var 30.e minut.

• Du kan ställa in önskad temperatur och en låg fläkthastighet, som ger dig en avfuktande effekt. SET

• Låter dig njuta av kyleffekten till den temperatur du valt. MANUAL TIMER

• För att undvika kall luft, startar inte fläkten direkt vid start. Driftslampan blinkar tills fläkten startar.
• Driftslampan blinkar också när värmepumpen avfrostar (max.12 minuter). Vattnet från avfrostningen kommer från utomhusdelen. Inomhusdelens fläkt stannar.

4)-%2 4)-%2 Väl önskat driftsläge. HEAT - Värmedrift

• Låter dig njuta av uppvärmningseffekten till den temperatur som du har valt.

RESET Ställ in önskad temperatur. (16ºC ~ 30ºC) INVERTER Extra effekt och Tyst kan aktiveras i samtliga driftlägen. Tryck på knappen OFF/ON för att stänga av värmepumpen. Tips

Dra för gardiner för att förhindra solljus och därmed värme att komma in vid kyldrift.

Värme erhålls från utomhusluften för uppvärmning av rummet. Använd extra värmeenhet när utomhustemperaturen är låg. Problemlösning

Onormal lukt. Värmepumpen kyler eller värmer inte ordentligt.

Det kan vara en fuktig lukt som avges från väggar möbler eller textilier. Är temperaturen korrekt inställd? Är dörrar och fönster ordentligt stängda? Är filter rengjorda – byts vid behov? Är luftcirkulationen på inom- och utomhusdel fri!

SVENSKA Auto, Värme, Kyla, Avfuktning Driftinstruktioner POWERFUL (EXTRA EFFEKT)

• För att snabbt nå den önskade temperaturen. QUIET (Tyst drift)
• För att sänka ljudnivån. FAN SPEED (FLÄKTHASTIGHET)
• Ger dig olika hastigheter.
• Det finns 5 fläkthastigheter samt automatiskt fläktläge.
• Automatiskt läge: Fläkthastigheten i inomhusdelen justeras automatisk i förhållande till temperaturen.

Extra effekt, Tyst drift, Fläkthastighet, Luftriktning Starta funktionen extra effekt. AIR SWING (LUFTRIKTNING) - AUTOMATISK Välj fläkthastighet.

• Det vertikala ventilationsspjället rör sig uppåt och nedåt automatiskt. HEAT COOL DRY

• Luftflödet kan ställas in i önskad riktning med hjälp av fjärrkontrollen. QUIET

• Ställ inte in det vertikala ventilationsspjället manuellt.

• Horisontalt luftflödesgaller kan justeras manuellt. FAN SPEED AUTO

• För att sprida luften optimalt. Endast för DT-seriens inomhusenhet Fläkthastighet EXTRA EFFEKT AUTO TEMP Starta funktionen tyst drift.

CANCEL CLOCK RESET INVERTER AUTOMATISK LUFTRIKTNING Aktiverar automatisk luftriktning. MANUELL LUFTRIKTNING Justera det vertikala luftflödesgallret. Luftriktning kan inte användas för DD-seriens inomhusenhet. Extra effekt och Tyst drift kan inte användas samtidigt. Lägena Extra effekt och Tyst kan stängas genom att trycka på respektive knapp ytterligare en gång. Tips

Önskar du att kall luft ska blåsa direkt mot dig, ställ in luftriktaren nedåt men inte under för lång tid, då det kan skada din hälsa. Du kan spara ungefär 10% av elförbrukningen genom att höja temperaturen 1°C vid kyldrift och minska 2°C vid värmedrift jämfört mot önskad temperatur. Problemlösning

Fläkten i inomhusdelen stannar periodiskt vid automatisk fläkthastighet. Detta är en avancerad funktion som hjälper till att avlägsna lukt från inomhusdelen. Fläkten i inomhusdelen stannar periodiskt vid uppvärmning. För att undvika kallras under avfrostning. Driftinstruktioner

• Använd “ON” timern för att starta värmepumpen på önskad tid. Detta ger dig en varm eller sval temperatur, t.ex. när du kommer hem från jobbet eller när du vaknar.
• När “ON” timern är inställd startar värmepumpen 35 min. före inställd tid. Timer

• Den inställda timer tiden upprepas dagligen när den är inställd.

• Om det varit ett strömavbrott, måste du trycka på “SET” för att återställa tidigare inställd timerfunktion. FAN SPEED AUTO

COOL DRY OFF OFF KONTROLLTIMER Bekräfta inställningen.

TIMER OFF/ON stannar

• Om ett fel inträffar MODE FAN SPEED värmepumpen och timerlampan på POWERFUL AUTO inomhusdelen blinkar.

• Om timern stängts av kan du återställa den föregående inställningen genom att tryck på FAN AUTO SPEED “SET”. HEAT MANUAL TIMER

2. Notera den fel kod där bip-ljud

3. Slå av arbetsbrytaren och

kontakta återförsäljaren. RESET OBS: Tryck på knappen “RESET” för att lämna kontrollfunktionen. Värmepumpen kan fungera med begränsade funktioner beroende på feltyp. (Funktionen startas och 4 bib-ljud hörs.) INVERTER Se till att klockan i fjärrkontrollen är riktigt inställd. Du kan använda “ON” och “OFF” timer samtidigt. För att radera endera “ON” eller “OFF” timern, tryck på eller , och därefter på Tips

Tryck på knappen “CLOCK” i mer än 10 sekunder för att ändra tidsformat från 24-timmars visning till AM/PM format.

För bekvämlighet kan du ställa värmepumpen till att skötas automatiskt med “ON” och “OFF” timern. Problemlösning

Timerlampan lyser konstant. Timern är aktiverad och inställningen upprepas dagligen. POWER-lampan blinkar i 35 min. innan ON-timern aktiveras. Inomhusdelen känner av rumstemperatur för att välja driftsläge. Detta inträffar när “AUTO” drift är valt.

• Använd “OFF” timern för att stänga av värmepumpen på önskad tid. Detta kan spara ström när du går ut eller går och lägger dig. Rengöringsinstruktioner
• Använd inte bensin, tinner eller skurpulver.
• Använd endast mild såpa eller neutralt rengöringsmedel ( pH7).
• Använd inte varmare vatten än 40°C. INOMHUSDEL
• Torka försiktigt med en torr, mjuk trasa.

Slå av arbetsbr ytaren innan rengöring DT-seriens inomhusenhet Luftfilter

• Filter bör rengöras en gang var 6:e vecka.
• Byt ut filtret om det är skadat. Reservdelsnr.: CWD001088 INOMHUSDEL Torka försiktigt. Om värmepumpen inte skall användas under längre tid
• Kör i värmedrift i 2~3 timmar så att de inre komponenterna torkar.
• Slå av arbetsbrytaren.
• Ta ur batterierna ur fjärrkontrollen. Kontroll före säsongstart
• Denna kontroll rekommenderas innan värmepumpen tas i bruk för säsongen.
• Kontrollera om batterierna till fjärrkontrollen behöver bytas.
• Kontrollera att det inte finns något som blockerar luftcirkulationen.
• Efter att värmepumpen startats är är det normalt att efter 15 minuter temperaturskillnad mellan in- och och utblåsningsluft i inomhusdelen på:Drift Temperatur Kyla 8°C Värme 14°C Ta ut Luftfilter Dammsug, tvätta och låt torka. Tips

Rengör filtret regelbundet eftersom ett smutsigt filter orsakar oren luft, dålig värme/kyl förmåga, otrevliga lukter och hög energiförbrukning. Efter flera säsongers användning kommer värmepumpen att vara smutsig och kapaciteten minskar. Teckna ett servicekontrakt med din återförsäljare. Denna värmepump är utrustad med ett inbyggt överspänningsskydd. För att undvika skador vid åskväder rekommenderar vi att du slår av arbetsbrytaren. Kriterier för dålig funktion Under följande förutsättningar, SLÅ AV ARBETSBRYTAREN och TILLKALLA en auktoriserad Panasonic installatör: Onormalt ljud vid drift Elkabeln överhettas Vatten/främmande partiklar har kommit in i fjärrkontrollen Timer-lampan blinkar Vatten läcker från inomhusdelen Brytare eller knappar fungerar inte Säkringen går ofta sönder

Slå av arbetsbr ytaren innan rengöring Rengöringsinstruktioner INOMHUSDEL

• Torka försiktigt med en torr, mjuk trasa. Luftfilter
• Filter bör rengöras en gang var 6:e vecka.
• Byt ut filtret om det är skadat. DB-seriens inomhusenhet Reservdelsnr.: CWD001142

• Kör i värmedrift i 2~3 timmar så att de inre komponenterna torkar.

• Slå av arbetsbrytaren.

Torka försiktigt. Kontroll före säsongstart

• Denna kontroll rekommenderas innan värmepumpen tas i bruk för säsongen.
• Kontrollera om batterierna till fjärrkontrollen behöver bytas.
• Kontrollera att det inte finns något som blockerar luftcirkulationen.
• Efter att värmepumpen startats är är det normalt att efter 15 minuter temperaturskillnad mellan in- och och utblåsningsluft i inomhusdelen på:Temperatur Kyla 8°C Värme 14°C

Drift Ta ut Luftfilter Dammsug, tvätta och låt torka. Tips

Rengör filtret regelbundet eftersom ett smutsigt filter orsakar oren luft, dålig värme/kyl förmåga, otrevliga lukter och hög energiförbrukning. Efter flera säsongers användning kommer värmepumpen att vara smutsig och kapaciteten minskar. Teckna ett servicekontrakt med din återförsäljare. Denna värmepump är utrustad med ett inbyggt överspänningsskydd. För att undvika skador vid åskväder rekommenderar vi att du slår av arbetsbrytaren. Kriterier för dålig funktion Under följande förutsättningar, SLÅ AV ARBETSBRYTAREN och TILLKALLA en auktoriserad Panasonic installatör: Onormalt ljud vid drift Elkabeln överhettas Vatten/främmande partiklar har kommit in i fjärrkontrollen Timer-lampan blinkar Vatten läcker från inomhusdelen Brytare eller knappar fungerar inte Säkringen går ofta sönder

Rommet har en spesiell lukt.

• Slå av strømforsyningen.
