TFMH 360 - Kjøkkenvifte Thermex - Gratis bruksanvisning og manual

Produkttype	Kjøkkenhette
Merke	Thermex
Modell	TFMH 360
Bredde	60 cm
Dybde	50 cm
Høyde	15 cm (innbygging)
Nettovekt	12 kg
Strømforsyning	220-240 V, 50 Hz
Nominell effekt	250 W
Motortype	Enkel motor, 3 hastigheter
Maksimal luftstrøm	650 m³/h
Støynivå	55-65 dB(A)
Belysning	2 x 1.5 W LED
Kontrolltype	Elektroniske trykknapper
Filtertype	Fettfilter (aluminium)
Røralternativer	Resirkulering eller avtrekk
Kullfilter påkrevd	Ja (for resirkulering)
Installasjonstype	Innbygging / Under overskap
Energiklasse	A+
Årlig energiforbruk	30 kWh
Fettfiltereffektivitet	Klasse B
Væskedynamisk effektivitet	Klasse A
Belysningseffektivitet	Klasse A
Tilgjengelighet av reservedeler	Filter og pærer enkle å bytte
Garanti	2 år

Ofte stilte spørsmål - TFMH 360 Thermex

Hvordan installerer jeg Thermex TFMH 360 kjøkkenhette?

Installasjon må utføres av en kvalifisert fagperson. Sørg for at hetten er montert minst 65 cm over kokeflaten. Følg brukermanualen for nøyaktige mål og elektriske tilkoblinger.

Hvor ofte bør jeg rengjøre fettfiltrene?

Fettfiltre bør rengjøres hver 2-3 måned avhengig av bruk. Vask dem med varmt såpevann eller i oppvaskmaskin på lav temperatur. La dem tørke helt før du setter dem tilbake.

Kan hetten brukes i resirkuleringsmodus?

Ja, TFMH 360 kan brukes i resirkuleringsmodus med valgfrie kullfilter. Kjøp og installer kullfilter for å fjerne lukt når avtrekk ikke er tilgjengelig.

Hvilken type lyspærer bruker hetten?

Hetten bruker to 1,5 W LED-pærer. Disse er energieffektive og langvarige. Bytt kun med identiske LED-pærer.

Hvordan justerer jeg viftehastigheten?

Trykk på hastighetsknappene på kontrollpanelet for å velge lav, middels eller høy hastighet. Hetten gir optimal avtrekk for ulike koketemperaturer.

Hva er støynivået til denne hetten?

Støynivået varierer fra 55 dB(A) på lav hastighet til 65 dB(A) på høy hastighet. Det anses som stille for en kjøkkenhette med denne kapasiteten.

Kan jeg installere en lengre kanal for avtrekk?

Ja, men hold kanalen så kort og rett som mulig for å opprettholde effektiviteten. Bruk glatte, stive kanaler med diameter 150 mm for best ytelse.

Hvordan tilbakestiller jeg filtermetningsindikatoren?

Etter rengjøring eller utskifting av filter, trykk og hold filterets tilbakestillingsknapp i 3 sekunder til indikatoren slukkes. Se i manualen for nøyaktig plassering av knappen.

Er Thermex TFMH 360 energieffektiv?

Ja, den har energiklasse A+ med et årlig energiforbruk på omtrent 30 kWh, noe som gjør den til et effektivt valg for kjøkkenet ditt.

Hva bør jeg gjøre hvis motoren slutter å fungere?

Sjekk strømforsyningen og sikringen. Hvis motoren fortsatt ikke går, kontakt kundeservice. Ikke forsøk å reparere motoren selv.

BRUKSANVISNING TFMH 360 Thermex

Kjøkkenviften bygges lettest inn i et Thermex-avtrekk som er skreddersydd for formålet. Kjøkkenviftens monteringshøyde anbefales å være minst 50-60 cm over elkomfyr og 60-70 cm over gasskomfyr.

NB!

Kjøkkenviften skal utstyres med ekstrasikring iht. sterkstrømsreglementet.

Montering

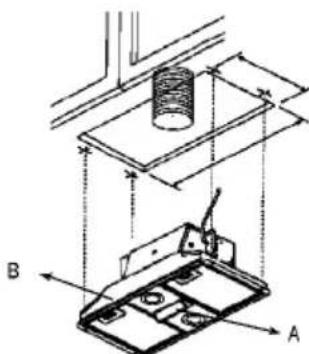

Tilkoble slangen til avtrekksflensen ∅ 150 mm (fig. 1, A), som skal installeres 1. med spennbånd (ekstra tilbehør), kontroller at spjeldene i avtrekksslangen (kontraspjeld) (fig. 1, B) åpnes og lukkes.

Foreta den elektriske forbindelsen (fig. 2). Kjøkkenviften er utstyrt med 1 eller 2 2. ledninger. TFMH med 1 ledning til strømkilden. Dessuten TFH med 1 ledning til bruk for ekstern ventilator.

Bestem hvor betjeningspanelet skal plasseres (fig. 2, A, B): 3.

Fig. 1

a. Midt under kjøkkenviften

Tilkoble da ledningen fra styreboksen (gjennom hullene i betjeningspanelet) til betjeningspanelet og monter det på 3-kanten.

b. Utvendig på kabinettet

Trekk ledningen fra kjøkkenviften og plasser den der panelet skal sitte (vær oppmerksom på ledningens lengde før avgjørelsen fattes). Forbind betjeningspanelet med ledningen og monter betjeningspanelet i et flatt område som er grundig rengjort. Bytt ev. ut monteringsplaten med utskjæring for 3-kant med den vedlagte monteringsplaten. Monteringsplaten avmonteres ved å fjerne de 2 fingerskruene bak filteret. Flytt halogenspottene over til den nye monteringsplaten og monter den tilbake i kjøkkenviften.

Monter kjøkkenviften (fig. 2) i åpningen og fest den til kabinettet med 4 av de 4. vedlagte skruene (8 skruer er vedlagt, som trengs til 80 cm-modellen).

Avtrekk til det fri

Det etableres adgang til det fri enten gjennom loft, vegg eller avtrekkskanal.

Merk:

Luften renses ved hjelp av aktive kullfiltre, før den returneres til rommet.

Kullfiltre og festebøyler bestilles som sett, og er utstyr som kan bestilles. Se katalogen for varenummer.

Montering av kullfiltre

Bafflefilteret skal splittes/deles, bruk evnt. en skrutrekker til dette.

Kullfilteret legges i mellom de 2 baffelfiltdelene, filteret settes sammen igjen og kan deretter monteres.

El-tilslutning

Knapp for å slå lyset på og av.

Knapp for å slå av motoren

Knapp for å slå motoren på samt hastighetsvelger 1-2-3.

Knapp for å slå på turbofunksjonen

Denne hastigheten bør brukes når konsentrasjonen av matos og lukt er spesielt sterk. Turbofunksjonen kjører i ca. 5 minutter, før den automatisk går tilbake til den forrige innstilte hastigheten (1, 2 eller 3), eller slår av dersom det ikke er valgt noen hastighet. Trykk på stoppknappen for motoren eller hastighetsvelgeren 1-2-3 for å slå av turbofunksjonen før de 5 minuttene er gått.

Rengjøringsindikator for filteret

Lysdiode for rensing av metallfiltre. (I sistnevnte tilfelle vil lysdioden ved bokstav F blinke) For å nullstille denne funksjonen, holdes av-knappen for motoren inne i ca. 5 sekunder. Deretter høres et "pip", og tilkoblingen er nullstilt.

Timerfunksjon

15 min. -timer - ved å trykke én gang på denne knappen, kjører den valgte hastigheten i 15 minutter før den stopper. Ved å trykke én gang til på denne knappen, avbrytes timeres, og kjøkkenviften kjører på den valgte hastigheten til det trykkes på av-knappen for motoren.

Boligventilasjon

Kjøkkenviften er utstyrt med en elektronisk anordning som tillater brukeren å taste inn et bestemt antall minutter i timen da kjøkkenviften skal kjøre. Dette vil bl.a. bidra til å fornye luften i rommet.

Veiledning av til og frakobling av periodisk rom ventilasjon:

1. Trykk på 'start/ stopp knappen' 1 gang, og det kommer en 'pipp' lyd (det kan forekomme at det ingen lyd kommer)

2. Trykk på 'timer knappen' og hold den nede i få sekunder, til det kommer lys i dioden.'

3. Trykk deretter på 'hastighets knappen' og det velges hastighet 1,2,3 eller ingen hastighet.

Dette svarer til 5,10,15 minutters ventilasjon i timen eller ingen ventilasjon. (rom ventilasjonen frakoblet)

1. Bekreft ditt valg med å trykke på 'start/ stopp knappen'

Dersom kjøkkenviften ikke virker som den skal, skal strømforbindelsen avbrytes i drøyt 5 sek. ved å trekke ut støpselet. Sett deretter støpselet inn igjen og prøv én gang til, før service tilkalles.
