Tipo de producto	Campana extractora
Marca	Thermex
Modelo	TFMH 360
Ancho	60 cm
Profundidad	50 cm
Altura	15 cm (empotrada)
Peso neto	12 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia nominal	250 W
Tipo de motor	Motor único, 3 velocidades
Caudal máximo de aire	650 m³/h
Nivel de ruido	55-65 dB(A)
Iluminación	2 x 1.5 W LED
Tipo de control	Botones electrónicos
Tipo de filtro	Filtro de grasa (aluminio)
Opciones de conductos	Recirculación o extracción
Filtro de carbón requerido	Sí (para modo recirculación)
Tipo de instalación	Empotrada / Bajo armario
Clase energética	A+
Consumo anual de energía	30 kWh
Eficiencia del filtro de grasa	Clase B
Eficiencia dinámica de fluidos	Clase A
Eficiencia de iluminación	Clase A
Disponibilidad de repuestos	Filtros y bombillas fáciles de reemplazar
Garantía	2 años

Preguntas frecuentes - TFMH 360 Thermex

¿Cómo instalo la campana extractora Thermex TFMH 360?

La instalación debe ser realizada por un profesional cualificado. Asegúrese de que la campana esté montada al menos a 65 cm por encima de la superficie de cocción. Siga el manual de usuario para las medidas precisas y las conexiones eléctricas.

¿Con qué frecuencia debo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2-3 meses según el uso. Lávelos con agua tibia y jabón o en un lavavajillas a baja temperatura. Déjelos secar completamente antes de volver a instalarlos.

¿Se puede usar la campana en modo recirculación?

Sí, la TFMH 360 se puede usar en modo recirculación con filtros de carbón opcionales. Compre e instale filtros de carbón para eliminar olores cuando no haya conducto disponible.

¿Qué tipo de bombillas utiliza la campana?

La campana utiliza dos bombillas LED de 1.5 W. Son eficientes y duraderas. Reemplácelas solo con bombillas LED idénticas.

¿Cómo ajusto la velocidad del ventilador?

Presione los botones de velocidad en el panel de control para seleccionar velocidad baja, media o alta. La campana proporciona una extracción óptima para diferentes intensidades de cocción.

¿Cuál es el nivel de ruido de esta campana?

El nivel de ruido varía de 55 dB(A) en velocidad baja a 65 dB(A) en velocidad alta. Se considera silenciosa para una campana de esta capacidad.

¿Puedo instalar un conducto más largo para la extracción?

Sí, pero mantenga el conducto lo más corto y recto posible para mantener la eficiencia. Utilice conductos rígidos lisos con un diámetro de 150 mm para un mejor rendimiento.

¿Cómo restablezco el indicador de saturación del filtro?

Después de limpiar o reemplazar los filtros, mantenga presionado el botón de reinicio del filtro durante 3 segundos hasta que el indicador se apague. Consulte el manual para la ubicación exacta del botón.

¿Es eficiente energéticamente la Thermex TFMH 360?

Sí, tiene una clase energética A+ con un consumo anual de energía de aproximadamente 30 kWh, lo que la convierte en una opción eficiente para su cocina.

¿Qué debo hacer si el motor deja de funcionar?

Verifique la alimentación eléctrica y el disyuntor. Si el motor aún no funciona, comuníquese con el servicio al cliente. No intente reparar el motor usted mismo.

MANUAL DE USUARIO TFMH 360 Thermex

El extractor se incorpora más fácil en una campana Thermex hecha para este uso.

La altura de montaje del extractor se recomienda ser como mínimo 50-60 c/m sobre la cocina eléctrica y 60-70 cms sobre una cocina de gas

Atención!

El Extractor tiene que tener protección extra por causa de las reglas de la corriente de alta intensidad.

Montaje:

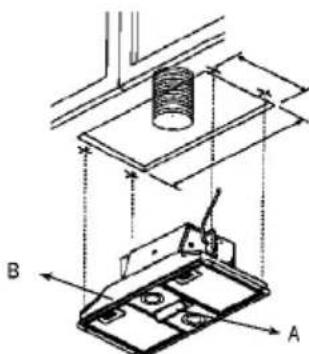

Se conecta el tubo a la brida de salida de ∅ 150 m/m (fig. 1, A), la cuál se instala 1. con cinta de sujeción (accesorio extra), y se controla que las tapas en el tubo de salida (contra obturador) (fig. 1, B) abren y cierren.

Se hace la conexión eléctrica (fig. 2). El extractor tiene 1 ó 2 cables: TFMH con 2. 1 cable a la fuente de alimentación. Además TFH con 1 cable para el uso de un ventilador externo.

1. Se decide dónde se tienen que poner el panel de maniobra (fig. 2, A, B):

Fig. 1

a. En el centro debajo del extractor

Se conecta el cable desde la caja de mando (por medio de los agujeros en el panel de maniobra) al panel de maniobra y se monta en el triangulo.

b. Por fuera en la campana

Se estira el cable desde el extractor y se sitúa donde se montará el panel (tener en cuenta la longitud del cable antes de tomar la decisión). Conectar el panel de maniobra al cable y montar el panel de maniobra en un lugar plano que se haya limpiado profundamente. La placa de montaje que lleva un corte triangular se puede sustituir por la placa de montaje adjunta. La placa de montaje se desmonta al sacar los dos tornillos detrás de los filtros. Cambiar las lámparas halógenas en la nueva placa de montaje y montarla en el extractor.

Se monta el extractor (fig. 2) en la abertura y se fija a la campana con 4 de los tornillos adjuntados (se 4. adjuntan 8 tornillos, qué son necesarios para el modelo de 80 cm).

Aireación al aire libre

Hay que establecer salida al aire libre vía: El techo, la pared o vía un canal de aireación.

Nota!

Nunca se debe conectar la salida del extractor al sistema existente de calefacción o a la chimenea.

Re-circulación

El aire se limpia con la ayuda de filtros activos de carbón y retorna al ambiente.

Los filtros de carbón más los aros para la fijación de estos se piden como un juego y es una opción qué se tiene que pedir a parte. Véase el catálogo para el número de pedido.

Montaje de filtros de carbón

Los filtros metálicos se separan en dos piezas, utilizando un destornillador.

Introducir el filtro de carbón entre las dos mitades y volver a unirlas.

Colocar de nuevo los filtros en la campana •

Conexión a la electricidad

El extractor se tiene que conectar a 230 V de acuerdo con las reglas de la corriente de alta intensidad.

Tablero:

Botón para encender/apagar luz.

Botón para apagar el motor.

Botón para encender y elegir velocidad del motor 1-2-3.

Botón para encender - turbo función

Esta velocidad se debe utilizar cuando la concentración de humo de comida u olores es especialmente alta. La función de turbo estará en marcha unos 5 minutos y volverá automáticamente a la velocidad anterior (1,2 ó 3) ó se apagará si no se había elegido ninguna otra velocidad. Se aprieta el botón de paro ó se elige velocidad 1-2-3 para apagar la función de turbo antes que hayan pasado los 5 minutos.

Indicador de limpieza del filtro

Diodo de luz para limpieza de los filtros de metal. (En el último caso estará el diodo parpadeando con la letra F) Para anular esta función se aprieta el botón de apagar el motor durante unos 5 segundos, sonará un "bip" y la programación será anulada.

Función del timer

15 min. -timer – al apretar una sola vez en este botón, anda la velocidad elegida durante 15 min., y se para solo. Al apretar otra vez más en este botón se desconecta el timer y el extractor anda con la velocidad elegida hasta se aprieta el botón de paro del motor.

Ventilación de la vivienda

El extractor está hecho con una disposición electrónica que permite al usuario elegir cierta cantidad de minutos por hora que este en marcha el extractor. Esto será útil para la renovación del aire del ambiente. Para poner esta función en marcha hay que hacer lo siguiente:

Apretar el botón de apagar del motor.

Apretar 15 min. -timer durante unos 2 segundos, hasta que se escucha el sonido (bip).

Apretar selector de velocidad 1-2-3 y elegir el tiempo requerido.

Luz en diodo 1: El extractor andará 5 min. Por hora.

Luz en diodo 2: El extractor andará 10 min. Por hora.

Luz en diodo 3: El extractor 15 min. Por hora.

Apretar el botón de apagar el motor para confirmar lo elegido.

Sí el extractor no funciona como debe, se desconecta la corriente unos 5 segundos, sacando el enchufe. Se vuelve enchufar nuevamente, y se intenta de nuevo antes de llamar a pedir servicio.
