Produkttype	Emhætte
Mærke	Thermex
Model	TFMH 360
Bredde	60 cm
Dybde	50 cm
Højde	15 cm (indbygget)
Nettovægt	12 kg
Strømforsyning	220-240 V, 50 Hz
Nominel effekt	250 W
Motortype	Enkelt motor, 3 hastigheder
Maksimal luftmængde	650 m³/h
Støjniveau	55-65 dB(A)
Belysning	2 x 1.5 W LED
Kontroltype	Elektroniske trykknapper
Filtertype	Fedtfilter (aluminium)
Aftræksmuligheder	Recirkulation eller udsugning
Trækulfilter påkrævet	Ja (til recirkulationstilstand)
Installationstype	Indbygget / underskab
Energiklasse	A+
Årligt energiforbrug	30 kWh
Fedtfiltereffektivitet	Klasse B
Fluid dynamisk effektivitet	Klasse A
Belysningseffektivitet	Klasse A
Reservedele tilgængelighed	Filtre og pærer lette at udskifte
Garanti	2 år

Ofte stillede spørgsmål - TFMH 360 Thermex

Hvordan installerer jeg Thermex TFMH 360 emhætten?

Installation skal udføres af en kvalificeret fagperson. Sørg for, at emhætten monteres mindst 65 cm over kogepladen. Følg brugsanvisningen for præcise mål og elektriske tilslutninger.

Hvor ofte skal jeg rengøre fedtfiltrene?

Fedtfiltre bør rengøres hver 2-3 måneder afhængig af brug. Vask dem med varmt sæbevand eller i en opvaskemaskine ved lav temperatur. Lad dem tørre helt, før de genindsættes.

Kan emhætten bruges i recirkulationstilstand?

Ja, TFMH 360 kan bruges i recirkulationstilstand med valgfri trækulfiltre. Køb og installer trækulfiltre for at fjerne lugte, når aftræk ikke er tilgængeligt.

Hvilken type pærer bruger emhætten?

Emhætten bruger to 1,5 W LED-pærer. De er energieffektive og har lang levetid. Udskift kun med identiske LED-pærer.

Hvordan justerer jeg blæserhastigheden?

Tryk på hastighedsknapperne på kontrolpanelet for at vælge lav, medium eller høj hastighed. Emhætten giver optimal udsugning til forskellige madlavningsintensiteter.

Hvad er støjniveauet på denne emhætte?

Støjniveauet spænder fra 55 dB(A) ved lav hastighed til 65 dB(A) ved høj hastighed. Det betragtes som stille for en emhætte af denne kapacitet.

Kan jeg installere et længere aftræk?

Ja, men hold aftrækket så kort og lige som muligt for at bevare effektiviteten. Brug glat, stiv kanal med en diameter på 150 mm for bedst ydelse.

Hvordan nulstiller jeg filtermætningsindikatoren?

Efter rengøring eller udskiftning af filtre, tryk og hold filterets nulstillingsknap i 3 sekunder, indtil indikatoren slukker. Se manualen for præcis knapplacering.

Er Thermex TFMH 360 energieffektiv?

Ja, den har energiklasse A+ med et årligt energiforbrug på ca. 30 kWh, hvilket gør den til et effektivt valg til dit køkken.

Hvad skal jeg gøre, hvis motoren holder op med at virke?

Kontroller strømforsyningen og afbryderen. Hvis motoren stadig ikke kører, kontakt kundeservice. Forsøg ikke selv at reparere motoren.

BRUGSANVISNING TFMH 360 Thermex

Emhætten indbygges nemmest i et Thermex emfang, de er skræddersyet til formålet.

Emhættens monteringshøjde anbefales at være minde 50-60 cm over elkomfur og 60-70 cm over gaskomfur.

NB!

Emhætten skal ekstrabeskyttes jf. stærkstrømsreglementet.

Montering

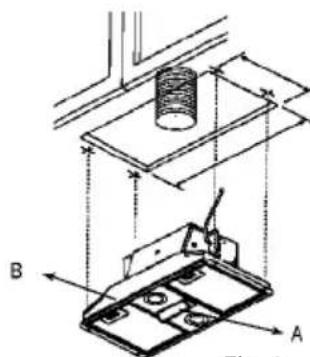

Tilslut slangen til afgangsflangen ∅ 150 mm (fig. 1, A), som skal installeres med 1. spændbånd (ekstra tilbehør), kontrollér at klapperne i afgangsslangen (kontraspjæld) (fig. 1, B) åbner og lukker.

Foretag den elektriske forbindelse (fig. 2). Emhætten er udstyret med 1 eller 2 2. ledninger:

TFMH med 1 ledning til forsyningskilden. Desuden TFH med 1 ledning til brug for ekstern ventilator.

Beslut hvor betjeningspanelet skal placeres (fig. 2, A, B): 3.

a. Midt under emhætten

Forbind da ledningen fra styreboksen (gennem hullerne i betjeningspanelet) til betjeningspanelet og montér det på 3-kanten.

b. Udvendig på kabinettet

Træk ledningen ud fra emhætten og placér den, dér hvor panelet skal sidde (vær opmærksom på ledningens længde, før beslutningen træffes). Forbind betjeningspanelet til ledningen og påsæt betjeningspanelet i et flat områder, der er grundigt rengjort.

Skift evt. monteringspladen med udskæring for 3-kant med den vedlagte monteringsplade. Monteringspladen afmonteres ved ar fjerne de 2 fingerskruer bag filterne. Flyt halogen spottene over i den nye monteringsplade og monter den tilbage i emhætten.

Montér emhætten (fig. 2) i åbningen og fastgør den til kabinettet med 4 af de medleverede skruer (der 4. følger 8 skruer med, som er nødvendige til 80 cm modellen).

Aftræk til det fri

Der etableres adgang til det fri enten igennem loft, væg eller aftrækskanal.

Bemærk:

Tilslut aldrig aftræksemhætten til eksisterende varmluftsystem eller skorsten.

Recirkulering

Luften renses ved hjælp at aktive kulfiltre hvorefter den returneres til rummet.

Kulfilterne samt bøjler for fastgørelse af samme bestilles som sæt og er en option der kan bestilles. Se katalog for varenummer.

Montage af kulfiltre

Metal filteret adskilles, brug evt. en skruetrækker til dette.

Kulfilteret ligges imellem de 2 metaldele, og dette samles igen. Monter filteret igen

El-tilslutning

Emhætten skal tilsluttes 230 V i henhold til strækstrømsreglementet.

Fingertouchpanel:

Tænd/sluk knap til lys.

Sluk knap for motor.

Tænd knap og motorhastighedsvælger 1-2-3.

Tænd knap - turbo funktion

Denne hastighed bør bruges når koncentrationen af mados eller lugte er særlig stærk. Turbo funktionen vil køre i ca. 5 minutter og derefter automatisk vende tilbage til den tidligere indstillede hastighed (1, 2 eller 3) eller slukke hvis der ikke blev valgt nogen hastighed. Tryk på stop knappen for motoren eller hastighedsvælgeren 1-2-3 for at slukke turbo-funktionen, inden de 5 minutter er gået.

Filterrensindikator

Lysdiode for rensning af metalfiltre. (I sidstnævnte tilfælde vil lysdioden ved bogstav F blinke) For at nulstille denne funktion holdes sluk-knappen for motoren inde i ca. 5 sekunder, hvorefter der vil lyde et "bip" og printet vil nu være nulstillet.

Timerfunktion

15 min. -timer - ved at trykke en enkelt gang på denne knap, kører den valgte hastighed i 15 min., hvorefter den stopper. Ved endnu et tryk på denne knap afbrydes timeren og emhætten kører på den valgte hastighed, indtil der trykkes på sluk-knappen for motoren.

Boligventilation

Emhætten er udstyret med en elektronisk anordning, som tillader brugeren at indtaste et bestemt antal minutter i timen, i hvilke emhætten kører. Dette vil bl.a. hjælpe på luftfornyelsen i rummet.

Vejledning af til og frakobling af periodisk rumventilation:

1. Tryk på "start/stopknappen" 1 gang, og der kommer en "bib" lyd (enkelte gange kommer der ingen lyd)
2. Tryk på "timerknap" og hold den nedtrykt i få sekunder, hvorefter dioden lyser.
3. Tryk herefter på "hastighedsknappen" hvor der vælges henholdsvis hastighed 1, 2, 3 eller ingen hastighed.

Dette svarer til 5, 10, 15 minutters ventilation i timen, eller ingen ventilation (rumventilation frakoblet)

1. Bekræft dit valg ved tryk på "start/stopknappen"

Virker emhætten ikke, som den skal, skal der afbrydes for forbindelsen til strømmen i godt 5 sek. ved at trække stikket ud. Sæt derefter stikket i igen og prøv én gang til, før service tilkaldes.

General

Kjøkkenviften må ikke kobles til eksisterende varmluftsystem eller skorstein.

Resirkulering

Kjøkenviften skal kobles til 230 V i henhold til sterkstrømsreglementet.

Berøringspanel:
