TFMH 360 - Dunstabzugshaube Thermex - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Thermex
Modell	TFMH 360
Breite	60 cm
Tiefe	50 cm
Höhe	15 cm (Einbau)
Nettogewicht	12 kg
Stromversorgung	220-240 V, 50 Hz
Nennleistung	250 W
Motortyp	Einzelmotor, 3 Stufen
Maximale Luftleistung	650 m³/h
Geräuschpegel	55-65 dB(A)
Beleuchtung	2 x 1,5 W LED
Steuerungstyp	Elektronische Drucktasten
Filtertyp	Fettfilter (Aluminium)
Kanaloptionen	Umluft oder Abluft
Aktivkohlefilter erforderlich	Ja (für Umluftbetrieb)
Installationstyp	Einbau / Unterbauschrank
Energieklasse	A+
Jährlicher Energieverbrauch	30 kWh
Fettfiltereffizienz	Klasse B
Fluiddynamische Effizienz	Klasse A
Beleuchtungseffizienz	Klasse A
Ersatzteilverfügbarkeit	Filter und Leuchtmittel leicht austauschbar
Garantie	2 Jahre

Häufig gestellte Fragen - TFMH 360 Thermex

Wie installiere ich die Dunstabzugshaube Thermex TFMH 360?

Die Installation muss von einem qualifizierten Fachmann durchgeführt werden. Stellen Sie sicher, dass die Haube mindestens 65 cm über der Kochfläche montiert wird. Befolgen Sie die Bedienungsanleitung für genaue Maße und elektrische Anschlüsse.

Wie oft sollte ich die Fettfilter reinigen?

Die Fettfilter sollten je nach Nutzung alle 2-3 Monate gereinigt werden. Waschen Sie sie mit warmem Seifenwasser oder in der Spülmaschine bei niedriger Temperatur. Vor dem Wiedereinbau vollständig trocknen lassen.

Kann die Haube im Umluftbetrieb verwendet werden?

Ja, die TFMH 360 kann mit optionalen Aktivkohlefiltern im Umluftbetrieb verwendet werden. Kaufen und installieren Sie Aktivkohlefilter, um Gerüche zu entfernen, wenn kein Abluftkanal vorhanden ist.

Welche Art von Glühbirnen verwendet die Haube?

Die Haube verwendet zwei 1,5 W LED-Leuchtmittel. Diese sind energieeffizient und langlebig. Ersetzen Sie sie nur durch identische LED-Leuchtmittel.

Wie stelle ich die Lüftergeschwindigkeit ein?

Drücken Sie die Geschwindigkeitstasten auf dem Bedienfeld, um die niedrige, mittlere oder hohe Geschwindigkeit auszuwählen. Die Haube bietet eine optimale Absaugung für verschiedene Kochintensitäten.

Wie laut ist diese Haube?

Der Geräuschpegel liegt zwischen 55 dB(A) bei niedriger Geschwindigkeit und 65 dB(A) bei hoher Geschwindigkeit. Sie gilt als leise für eine Dunstabzugshaube dieser Leistung.

Kann ich einen längeren Abluftschlauch installieren?

Ja, aber halten Sie den Schlauch so kurz und gerade wie möglich, um die Effizienz zu erhalten. Verwenden Sie glatte starre Rohre mit einem Durchmesser von 150 mm für beste Leistung.

Wie setze ich die Filter-Sättigungsanzeige zurück?

Nach der Reinigung oder dem Austausch der Filter drücken und halten Sie die Filterrückstelltaste 3 Sekunden lang, bis die Anzeige erlischt. Siehe Handbuch für die genaue Position der Taste.

Ist die Thermex TFMH 360 energieeffizient?

Ja, sie hat die Energieklasse A+ mit einem jährlichen Energieverbrauch von etwa 30 kWh, was sie zu einer effizienten Wahl für Ihre Küche macht.

Was soll ich tun, wenn der Motor nicht mehr funktioniert?

Überprüfen Sie die Stromversorgung und den Sicherungsautomaten. Wenn der Motor immer noch nicht läuft, kontaktieren Sie den Kundendienst. Versuchen Sie nicht, den Motor selbst zu reparieren.

BEDIENUNGSANLEITUNG TFMH 360 Thermex

Allgemeine Informationen

Die Dunstabzugshaube lässt sich am leichtesten in einen Dunstabzug von Thermex, der für diesen Zweck maßgeschneidert ist, einbauen. Wir empfehlen, dass die Montagehöhe der Dunstabzugshaube über einem Elektroherd mindestens 50-60 cm und über einem Gasherd mindestens 60-70cm beträgt.

Achtung!

Die Dunstabzugshaube muss laut DIN-VDE-Vorschrift besonders geschützt werden.

Montage

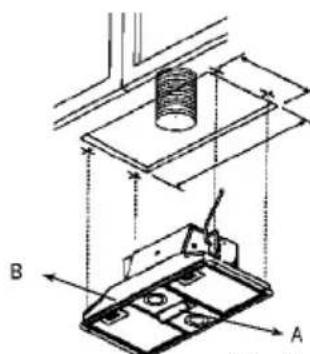

Schließen Sie den Schlauch an den Ausgangsflansch (∅ 150 mm; Abb. 1, A) 1. an, der mit Hilfe eines Spannbandes (Extrazubehör) installiert werden muss. Kontrollieren Sie, dass sich die Klappen im Ausgangsschlauch (Gegenklappen) (Abb. 1, B) öffnen und schließen.

Schließen Sie das Gerät an die Stromzufuhr an (Abb. 2). Die Dunstabzugshaube 2. ist mit einer oder zwei Leitungen versehen: Modellreihe TFMH: 1 Leitung zur Stromquelle. Des Weiteren bei Modellreihe TFH1: 1 Leitung zum Anschluss eines externen Lüfters.

Entscheiden Sie sich, wo das Bedienteil platziert werden soll (Abb. 2, A, B): 3.

a. Mitten unter der Dunstabzugshaube

Verbinden Sie die Leitung vom Steuerkasten (durch die Löcher im Bedienteil hindurch) mit dem Bedienteil und montieren Sie es auf dem Dreieck.

b. Außen am Gehäuse

Ziehen Sie die Leitung aus der Dunstabzugshaube heraus und platzieren Sie sie dort, wo das Bedienteil angebracht werden soll (beachten Sie bitte die Länge der Leitung, bevor Sie sich entscheiden). Verbinden Sie das Bedienteil mit der Leitung und montieren Sie das Bedienteil an einer flachen Stelle, die vorher gründlich gereinigt wurde. Tauschen Sie eventuell die ursprüngliche Montageplatte (mit dem Ausschnitt für das Dreieck) mit der beigelegten Montageplatte aus. Man kann die Montageplatte abmon- tieren, indem man die 2 Flügelschrauben hinter den Filtern abschraubt. Entfernen Sie die Halogenspots aus der alten Montageplatte, setzen Sie sie in die neue Montageplatte ein und montieren Sie diese wieder in der Dunstabzugshaube.

Montieren Sie die Dunstabzugshaube (Abb. 2) in der Öffnung und befestigen Sie sie mit Hilfe der 4 mitge-4. lieferten Schrauben am Gehäuse (die Packung enthält insgesamt 8 Schrauben, die für das 80cm-Modell benötigt werden).

Abzug ins Freie

Stellen Sie durch Decke, Wand oder einen Abzugskanal einen Abzug ins Freie her.

Rezirkulation

Die Luft wird mit Hilfe von Aktivkohlefiltern gereinigt und danach in den Raum zurück geleitet. Die Aktivkohlefilter und die Bügel zur Befestigung der Aktivkohlefilter können auf Wunsch gemeinsam als Satz bestellt werden. Die Warennummer finden Sie im Katalog.

A

Montage der Aktivkohlefilter:

Der Aktivkohlefilter muss mit Hilfe von zwei Metallstangen ganz hinten am • Fettfilter montiert werden.

Beim Abmontieren müssen die beiden Stangen, die die Aktivkohlefilter und den Fettfilter miteinander verbinden, entfernt werden.

Stromanschluss

Die Dunstabzugshaube muss laut DIN-VDE-Vorschrift an 230 V angeschlossen werden.

Bedienteil:

Beleuchtung ein-/ausschalten.

Motor ausschalten.

Dunstabzugshaube einschalten und Motorgeschwindigkeitswähler 1-2-3.

Turbofunktion einschalten

Benutzen Sie diese Geschwindigkeitsstufe, falls der Essensgeruch oder andere Gerüche besonders intensiv sind. Die Turbofunktion läuft ca. 5 Minuten und schaltet danach automatisch zur vorher eingestellten Geschwindigkeit (1, 2 oder 3) zurück bzw. die Dunstabzugshaube schaltet sich ganz aus, falls vorher keine Geschwindigkeit gewählt worden war. Drücken Sie die Motorstopp-Taste oder den Geschwindigkeitswähler 1-2-3, um die Turbofunktion abzuschalten, bevor die 5 Minuten verstrichen sind.

Filterreinigungs-Anzeige

Leuchtdiodenanzeige, die anzeigt, wann der Metallfilter gereinigt werden muss. (In diesem Fall blinkt die Leuchtdiode beim Buchstaben F): Halten sie die Motorstopp-Taste ca. 5 Sekunden lang gedrückt, um diese Funktion auf Null zu stellen. Danach ertönt ein Tonsignal, wonach die Anzeige wieder auf Null steht.

Timerfunktion

15 Minuten-Timer: Wenn Sie diese Taste einmal drücken, läuft die gewählte Geschwindigkeit 15 Minuten lang, bevor sich die Dunstabzugshaube ausschaltet. Drücken Sie die Taste noch einmal, um den Timer auszuschalten. Danach läuft die Dunstabzugshaube mit der gewählten Geschwindigkeit weiter, bis Sie die Motorstopp-Taste betätigen.

Raumentlüftung

Sie können die Dunstabzugshaube mit Hilfe einer elektronischen Funktion so einstellen, dass Sie jede Stunde eine bestimmte, von Ihnen eingegebene Minutenzahl läuft. Dies fördert den Luftaustausch im Raum. Anleitung zum vorprogrammierten ventilaiton:

1. Drücken Sie "Start / Stop-Taste" einmal, bis ein Piepton zu hören ist. (Gelegentlich wird der Signalton wird nicht auftreten)
2. Drücken und halten Sie "Timer-Taste" für einige Sekunden, bis das Licht geht an.
3. Wählen Sie zwischen 5 (Pos. 1), 10 (Pos.2), 15 (Pos. 3) Minuten der Belüftung pr. Stunde auf dem Gang-Wahlschalter.
4. Bestätigen Sie Ihre Auswahl mit der Taste "Start / Stopp"-Taste.

Sollte die Dunstabzugshaube nicht korrekt funktionieren, unterbrechen Sie bitte die Stromzufuhr für ca. 5 Sekunden, indem Sie den Stecker herausziehen. Stecken Sie dann den Stecker wieder in die Steckdose und versuchen Sie es noch einmal, bevor Sie sich gegebenenfalls an den Kundenservice wenden.
