GEBRUIKSAANWIJZING LS1018L MAKITA

ONDERDELEN AANBREngen/VERWIJDEREN 67

GEBRUIK 69

ONDERHOUD 72

ACCESSIONES 73

ESPANOL

Contedio

ESPECIFICACIONES 75

NORMAS DE SEGURIDAD ADICIONALES PARA LA

HERRAMIENTA 76

INSTALLACION 77

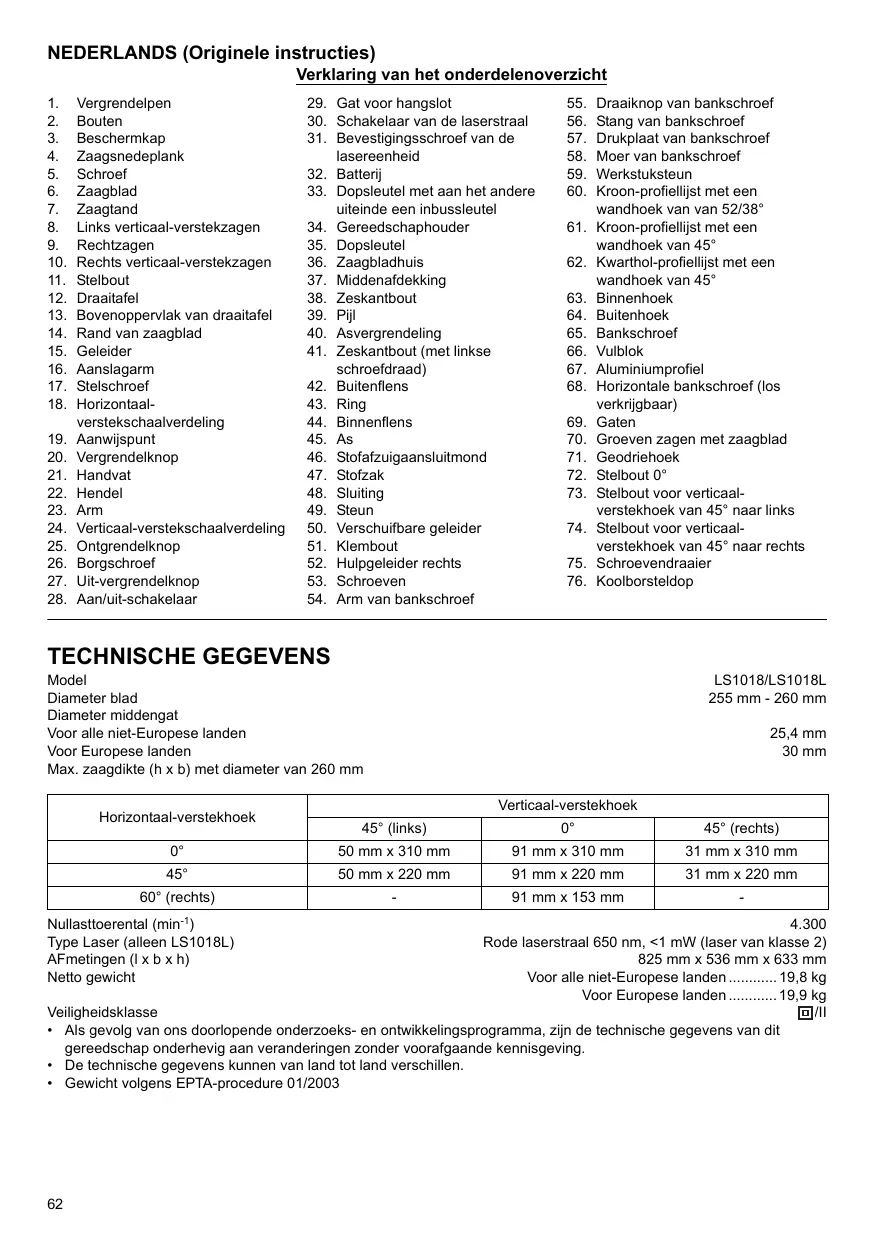

NEDERLANDS (Originele instructies)

Verklaring van het onderdelenoverzicht

1. Vergrendelpen
2. Bouten
3. Beschemkap
4. Zaagsnedeplank
5. Schroef
6. Zaagblad
7. Zaagtand
8. Links vertical-verstkzagen
9. Rechtzagen
10. Rechts verticaal-verstekzagen
11. Stelbout
12. Draaitafel
13. Bovenoppervlak van draaitafel
14. Rand van zaagblad
15. Geleider
16. Aanslagarm
17. Stelschroef
18. Horizontaalverstekschaalverdeling
19. Aanwijspunt
20. Vergrendelknop
21. Handvat
22. Hendel
23. Arm
24. Vertical-verstekschaalverdeling
25. Ontgrendelknop
26. Borgschoroef
27. Uit-vergrendelknop

28. Aan/uit-schakelaar

29. Gat voor hangslot

30. Schakelaar van de laserstraal
31. Bevestigingschroef van de lasereenheid
32. Batterij
33. Dopsleutel met aan het andere uiteinde een inbussleutel
34. Gereedschaphouder
35. Dopsleutel
36. Zaagbladhuis
37. Middenafdekking
38. Zeskantbout
39. Pijl
40. Asvergrendeling
41. Zeskantbout (met linkse schroefdraad)
42. Buitenflens
43. Ring
44. Binnenflens
45. As
46. Stofafzuaigaansluitmond
47. Stofzak
48. Sluiting
49. Steun
50. Verschuifbare geleider
51. Klembout
52. Hulpgeleider rechts
53. Schroeven

54. Arm van bankschroef

55. Draaiknop van bankschoef

56. Stang van bankschoef
57. Drukplaat van bankschroef
58. Moer van bankschroef
59. Werkstuksteun
60. Kroon-profiellijst met een wandhoek van van 52/38°
61. Kroon-profielijst met een wandhoek van 45^
62. Kwarthol-profiellijst met een wandhoek van 45^
63. Binnenhoek
64. Buitenhoek
65. Bankschoef
66. Vulblok
67. Aluminiumprofiel
68. Horizontale bankschoef (los verkrijgbaar)
69. Gaten
70. Groeven zagen met zaagblad
71. Geodriehoek
72. Stelbout 0^
73. Stelbout voor verticaalverstekhoek van 45^ maar links
74. Stelbout voor verticalverstekhoek van 45^ maar rechts
75. Schroevendraaier
76. Koolborsteldop

TECHNISCHE GEGEVENS

Model

Diameter blad

Diameter middengat

Voor alle nicht-Europese landen

Voor Europese landen

Max. zaagdikte (h x b) met diameter van 260 mm

LS1018/LS1018L

255 mm - 260 mm

25,4 mm

30 mm

Horizontalaal-verstekhoek	Verticaal-verstekhoek
	45° (links)	0°	45° (rechts)
0°	50 mm x 310 mm	91 mm x 310 mm	31 mm x 310 mm
45°	50 mm x 220 mm	91 mm x 220 mm	31 mm x 220 mm
60° (rechts)	-	91 mm x 153 mm	-

Nullastoerental (^-1)

Type Laser (alleen LS1018L)

AFmetingen (I x b x h)

Netto gewicht

Veiligheidsklasse

• Als gevolg van ons doorlopende onderzoeks- en ontwikkelingsprogramma, zich de technische gegevens van dit gereedschap onderhevig aan veranderingen zonder voorafgaande kennisgeving.
• De technische gegevens können van land tot land verschillen.
  Gewicht volgens EPTA-procedure 01/2003

4.300

Rode laserstraal 650~nm < 1 mW (laser van klasse 2)

825 mm x 536 mm x 633 mm

Voor alle nicht-Europese landen 19,8 kg

Voor Europese landen 19,9 kg

回/II

Symbolen

END222-1

Hieronder staan de symbolen die voor dit gereedschap worden gezrukt. Zorg ervoor dat u weet wat ze betekenen alvorens het gereedschap te gebruiven.

Lees de gebruksaanwijzing.

DUBBEL GEISOLEERD

... Om letsel door rondvliegende houtsnippers te voorkomen, blift u na het zagen de zaagkop omaag geduwd houden totdat het zaagblad volledig tot stilstand is gekomen.

Voor het uitvoeren van schuivend zagen trekt u eerst de slede helemaal maar u toe, brengt u verrolgens de handgreep omlaag, en duwt u tenslotte de slede maar de geleider.

Houd handen en vingersuit de buurt van de zaagband.

Stel de verschüfbare geleiders zo af dat ze Niet geraakt worden door het zaagblad en de beschemkap.

Verwijder allijd SUBGELEIDER R bij verticaal-verstekzagen rechts. Zoniet kan de operator ernstig gewond raken.

Kijk nooit rechtstreeks in de laserstraal.
De rechtstreekse laserstraal kan uwogen beschaden.

Gebruiksdoelseinden

ENE006-1

Het gereedschap is bedoeld voor nauwkeurigrecht- en versteenkzagen in hout. Als het juiste zaagblad worden gebruikt, kan dit gereedschap ook aluminium zagen.

Voeding

ENF002-1

Het gereedschap mag uitsluitend worden aangesloten op een voeding metdezelfde spanning als aangegeven op hetypeplaatje enwerkt alleen op enkele-fase wisselstroom. Het gereedschap is dubbel geisoleerd volgens de Europese norm en mag derhalve ook op een Niet-geaard stopcontact worden aangesloten.

Algemene

veiligheidswaarschuwingen voor elektrisch gereedschap

veiligheidswaarschuwingen en alle instructies. Het Niet volgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en instructies om in de toekomst te kunnen raadplegen.

AANVULLENDE

VEILIGHEIDSVOORSCHRIFTEN VOOR GEREEDSCHAP ENB0

ENB034-6

1. Draag oogbescherming.
2. Houd uw handen uit de buurt van het pad van het zaagblad. Voorkom contact met het nog nadraaiende zaagblad. Het kan nog steeds ernstig letsel veroorzaken.
3. Bedien de cirkelzaag Niet zonder dat de beschemkappen zijn aangebracht. Controlleroor提供商 gebruik of de beschemkap van het zaagblad goed sluit. Gebruik de cirkelzaag Niet als de beschemkap van het zaagblad Niet vrij kan bewegen en onmiddelijk sluit. Zet de beschemkap van het zaagblad nooit vast in de geopende stand.
4. Zaag nooituit de vrij hand. Het werkstuk moet voor ieder gebruik met behulp van de bankschroef stevig worden vastgeklemd op de draaitafel en gegen de geleider. Houd het werkstuk nooit met uw handen vast.
5. Reik nooit rond het zaagblad.
6. Schakel het gereedschapuit en wacht tot het zaagblad stilstaat voordat u het werkstuk verplaatst of deinstilling van het gereedschap verandert.
7. Trek de stekker van het gereedschap uit het stopcontact voordat u het zaagblad verwantg of onderhoud pleegt.
8. Zet altijd alle beweegbare delen vast voordat u het gereedschap draagt.
9. De vergrendelpen, waarmee de zaagkop in de onderste stand worden vergrendeld, is uitsluitend bedoeld te worden gebruikt tijdens het dragen en bewaren van het gereedschap, en Niet tijdens het zagen.
10. Gebruik het gereedschap Niet in de buurt van ontvlambare vloeistoffen of gassen. De elektrische werkking van het gereedschap kan een explosie en brand veroorzaken bijblootstelling aan ontvlambare vloeistoffen of gassen.
11. Controller vór het gebruik het zaagblad zorgvuldig op barsten of beschadiging. Vervang een gebarsten of beschadigde zaagblad meteen.
12. Gebruik uitsluitend flenzen die geschikt zijn voor dit gereedschap.
13. Wees voorzichtig dat u Niet de as, flenzen (met name het montagevlak) of bout beschadigt. Als deze onderden beschadigd raken, kan het zaagblad breken.
14. Zorg ervoor dat de draaitafel stevig vast staat zodat dezeijdens het zagen Niet beweegt.

15. Verwijder voor uw eigeneiligheid alle spaanders,kleine stukjes hout, enz., vanaf het tafeloppervlakvoordat u het gereedschap bedient.

16. Voorkom dat u in spijkers zaagt. Inspector het werkstuk op spijkers verzwijder们都 zo nodig voordat u ermee begun te werden.

17. Zorg ervoor dat de asvergrendeling is ontgrendeld voordat u het gereedschap inschakelt.
18. Controller dat het zaagblad in zijn laagste stand de draaitafel Niet raakt.
19. Houd de handgreep stevig vast. Let erop dat het zaagblad iota op en neer beweegtijdens het starten en stoppen.
20. Zorg ervoor dat het zaagblad het werkstuk Niet raakt voordat u het gereedschap hebt ingeschakeld.
21. Laat het gereedschap eenijdje draaien voordat u het op het werkstuk gebruukt. Controller op trillingen of schommelingen die op onjuiste bevestiging of een slechtuitgebalanceerd zaagblad konnen wijzen.
22. Wacht totdat het zaagblad op volle snelheid draait voordat u begint te zagen.
23. Stop onmiddelijk met het gebruik als u iets abnormaals opmerkt.
24. Probeer Niet de aan/uit-schakelaar in de aan-stand vast te zetten.
25. Blijf te allen tijde geconcentreerd, met name tijdens zich herhalende, monotone bedieningen. Laat u niet leiden door een vals gevoel van verligheid. Het zaagblad kent geen medeeljden!
26. Gebruik alk'tijd de accessoires die in deze gebruiksaanwijzing aanbevolen worden. Gebruik van ongeschikte accessoires, zoals slijpschijven, kan tot letsel leiden.
27. Gebruik de cirkelzaag nicht voor het zagen van andere materialen dan hout, aluminium en dergelijkke.
28. Sluit de verstekzaag aan op een stofafzug- en stofopvanginrichtingijdens het zagen.
29. Kies het juiste zaagblad voor het materiaal dat u wilt zagen.
30. Wees voorzichtig bij het zagen van gleuven.
31. Vervang de zaagsnedeplank als deutsche versleten is.
32. Zaagbladen van hooggelegeerd snelstaal (HSS)\ mogen Niet worden gebruikt.

33. Stof datijdens de werkzaamheden vrijkomt, kan chemische stoffen bevatten die kanker, geboortedefecten of andere voortplantingsschade konnenveroorzaken. Enkele voorbeelden van deze chemische stoffen zijn:

34. lood van loodhoudende verstoffen en

35. arsenicum en chroom van chemisch behandeld hout.

Uw risico van deze blootstellingen varieert en hang af van hoe vaak u dit soort bewerkingenuitvoert. Om blootsteling aan deze chemische bestanddelen te verminderen:要去en de werkzaamheden UITgevoerd worden in een goed geventileerde werkomgeving en gebruikmakend van goedgekeurd beschermende hulpmiddelen,zoals stofmaskers die ontworpen zijn om microscopischkleine deeltjes te filteren.

1. Om het geluidsniveau te verlagen, zorgt u er.altijd voor dat het zaagblad scherp en schoon is.

2. De gebruiker要去 voldoende getraind zich in het gebruik, afstelling en bediening van het gereedschap.

3. Gebruik een zaagblad dat op de juiste wijze geslepen is. Houd u aan het maximumtoerental aangegeven op het zaagblad.
4. U mag Niet het afgezaagde stuk of andere delen van het werkstuk uit het zaaggebied verwijderen terwijl het zaagblad nog draait en de zaagkop nog Niet in de ruststand staat.
5. Gebruik alleen zaagbladen die anbevolen worden door de fabrikant en die voldoen aan de norm EN847-1.
6. Draag handschoenen bij het hanteren van de zaagbladen (zaagbladen要去en zo möglichn in een verpakking worden gedragen) en ruw materiaal.
7. Indien voorzien van een laser, mag de laser nicht worden verrangen door een ander type laser. Reparaties dienen correct te worden uitgevoerd.

BEWAAR DEZE INSTRUCTIES.

VOORBEREIDINGEN

Tafelopstelling (zie afb. 1)

Wanner u het gereedschap koopt is de handgreep vergrendeld in de onderste stand door middel van de vergrendelden. Maak de vergrendelden los door eraan te trekken toenwij u onturdussen de handgreeplichtjes omlaag drukt. (zie afb.2)

Dit gereedschap moet met vier bouten worden bevestigd op een horizontale en stabiele ondergrund met gebruikmaking van de boutgaten in de voeten van het gereedschap. Hierdoor wordt voorkomen dat het gereedschap kan omvallen en letsel kan veroorzaken.

BESCHRIJVING VAN DE FUNCTIONS

WAARSCHUWING:

• Controller als itid of het gereedschap is uitgeschakeld en de stekker uit het stopcontact is getrokken alvorens de functies van het gereedschap te controlenen of af te stellen. Indien het gereedschap Niet wordt uitgeschakeld en de stekker Niet wordt uitgetrokken, kan het ongewild in werkig treden met möglichnestige verwondingen tot gevolg.

Beschemkap (zie afb. 3)

Wanneer u de handgreep omlaag duwt, gaat de beschemkap automatisch omhoog. Nadat de zaagsnede is voltoid en de handgreep omhoog gaat, keert de beschemkap automatisch terug maar zijn oorspronkelijke stand.

WAARSCHUWING:

• De beschemkap en de veer die eraan vastzit mooten nooit worden uitgeschakeld noch verwijderd. Een blootliggend zaagblad wegens ontbrekende bescherming kan resulteren in ernstige verwondingen.

Omwille van uw persoonlijke veiligheid zorgt u ervoor dat de beschemkap aktijd goed werkt. Ledere onregelmatigheid in de werkung van de beschemkap moet ommiddelijk worden gecorrigeer. Controleer de werkung van de trekveer van de beschemkap.

WAARSCHUWING:

• Gebruik het gereedschap nooit met een beschadigde, defecte of verwijderde beschemkap of veer. Gebruik van het gereedschap met een beschadigde, defecte of verwijderde beschemkap kan resulteren in ernstige verwondingen.

Als de doorzlichtige beschemkap vuil is geworden of er zaagsel aan kleeft zodate het zaagblad en/of het werkstuk Nieteer goed zichtaar is, trekt u de stekker uit het stopcontact en maakt u de beschemkap voorzichtig schoon met een vochtige doek. Gebruik geen solventen noch reinigingsmiddelen op basis van petroleum voor de plastic beschemkap omdat deze hierdoor kan worden beschadigd.

Wanner de beschermkap vuil is en moet worden gereinigd, gaat u als volgt tewerk:

Schakel het gereedschapuit, trek de stekker uitt het stopcontact en draai met behulp van de meegeleverde dopseutel de zeskontbout los waarmee de middenafdekking is bevestigd. Draai de zeskontbout los door deze linkscom te draaien en til de beschemkap en middenafdekking op. (zie afb. 4)

Met de beschemkap in deze stand kan deze effectiever en vollediger worden schoongemaaakt. Nadat u staat bent met het schoonmaker, volgt u de bovenstaande procedure in omgekeerde volgorde en draait u de bout wee vast. Verwijder Niet de veer waarmee de beschemkap is vastbezet. Als de beschemkap is beschadigd door ouderdom of blootstelling aan ultravioletlicht, neemt u contact op met een Makita-servicecentrum om een neue beschemkap te bestellen. DE BESCHERMKAP NIET UIITSCHAKELEN NOCH VERWIJDEREN.

De zaagsnedeplanken afstellen (zie afb. 5 en 6)

Dit gereedschap is voorzien van zaagsnedeplanken in de draaaitafel om splinteren aan de uitgangszijde van de zaagsnede te minimiseren. De zaagsnedeplanken zijn in de fabriek zodanig afgesteld dat het zaagblad de zaagsnedeplanken Niet raakt. Stel vór gebruik de zaagsnedeplanken als volgt af:

Trek eerst de stekker van het gereedschap uit het stopcontact. Draai alle schroeven los waarmee de zaagsnedeplanken zijn bevestigd (3 links en 3 rechts).

Draai ze daarnaicht aan zodanig dat de zoagsnedeplanken nog gemakkelijk met de hand hunnen worden bewogen. Breng de handgreep helemaal omlaag en duw de vergrendelpen in om de handgreep in de onderste stand te vergrendelen.Draai de borgschroef los waarmee de glijstangen+zijn vergrendeld.Trek de slede helemaalaar u toe.Stel de zaagsnedeplanken zodanig af dat de zaagsnedeplanken net de zichkant van de zaagtanden raken.Draai de voorste schroeven vast (draai ze Niet strak vast).Duw de slede helemaalaar geleider en stel de zaagsnedeplanken zodanig af dat de zoagsnedeplanken net de zichkant van de zaagtanden

raken. Draai de achefterste schroeven vast (draai ze nicht strak vast).

Na het afstellen van de zaagsnedeplanken, ontgrendelt u de vergrendelpen en brengt u de handgreep omhoog. Draai daarna alle schroeven stevig vast.

KENNISGEVING:

• Controller na het instellen van de verticala-verbstekoek of de zaagsnedeplanken goed zich afeststeld. Correct afestelde zaagsnedeplanken ondersteunen het werkstuk optimaal met een minimum aan beweging.

Maximale zaagdikte beholden

Dit gereedschap is in de fabriek afgesteld om de maximale zaagdike te leveren met een zaagblad met een diameter van 255 mm.

Trek de stekker van het gereedschap uit het stopcontact voordat u afstellenen maakt. Controleer bij het aanbrengen van een nieuw zaagblad.altijd de onderste stand van het zaagblad en stel deze zo nodig als volgt af: (zie afb.7 en 8)

Trek eerst de stekker van het gereedschap uit het stopcontact. Duw de slede helemaal waar de geleider en breng de handgreep helemaal omlaag. Gebruik de inbussleutel om de stelbout te draaien totdat de rand van het zaagblad tot net onder het bovenoppervlak van de draaitafel komt op het punt waar de voorzijde van de geleider raakt aan het bovenoppervlak van de draaitafel. Met de stekker van het gereedschap uit het stopcontact, houdt u de handgreep helemaal omlaag gedrukt en draait u het zaagblad met de hand rond om u ervan te verzekeren dat het zaagblad geen enkel onderdeel van het onderstel raakt. Stel zo nodig opnieuw af.

WAARSCHUWING:

• Na het aanbrengen van een新模式 zaagblad en met de stekker nog steeds uit het stopcontact getrokken, contrôleert u altd dat het zaagblad geen enkel onderdeel van het onderstel raakt wanneer de handgreep helemaal omaaard wordeduwd. Als een blad het onderstel raakt, kan het terugslaan met möglichk ernstige verwondingen tot gevolg.

Aanslagarm (zie afb. 9)

De onderste stand van het zaagblad kan eenvoudig worden afgesteld met behulp van de aanslagarm. Om af te stellen beweegt u de aanslagarm in de richting van de pijl, zoals aangegeven in de afbeelding. Stel de stelschroef zodanig af dat het zaagblad stopt in de gewenste stand wanneer de handgreep helemaal omlaag worden gebracht.

De horizontal-verstekhoek instellen (zie afb. 10)

Draai het handvat los door dit linksom te draaien. Houd de vergrendelknop ingedrukt en draai de draaiafel. Nadat u de draaiafel hebts gedraaidaar de positie waarop de aanwijspunt de gewenste hoek op de horizontalverstekschaalverding aangeeft, draaiu het handvat stevig rechtsom vast.

LET OP:

• Nadat u de horizontaal-verstkehoek hebt verandered, zet u altijd de draaitafel vast door het handvat stevig vast te draaien.

KENNISGEVING:

• Voordat u de draaitafel draait, contrôleert u dat de handgreep—helemaal omhoog staat.

De vertical-verstekhoek instellen (zie afb. 11)

Om de verticaal-verstekhoek in te stellen, draait u de hendel op deijkenkant van het gereedschap linksom. Ontgrendel de arm door de handgreep redelijk sterk in de richting te duwen waarin u het zaagblad wilt kantenen.

OPMERKING:

• De hendel kan in een andere hoek worden geplaatst door de bevestigingschoef los te draaien en de hendel in de gewenste hoek te bevestigen. (zie afb. 12)

Kantel het zaagblad totdat de aanwijspunt de gewenste hoek aangeeft op de verticaal-verstekschaalverdeling. Draai tenslotte de hendel weer steig rechtsom vast om de arm vast te zetten. (zie afb. 13)

Wanneer u de slede maar rechts wilt kantelen, kantelt u eerst de slede ietsaar links nadat u de hendel hebt losgezet en drukt u op de ontgrendelknop. Terwij u de ontgrendelknop ingedrukt houdt, kantelt u de slede maar rechts. (zie afb. 14)

Kantel het zaagblad totdat de aanwijspunt de gewenste hoek aangeeft op de verticaal-verstekschaalverdeling. Draai tenslotte de hendel wee stevig rechtsom vast om de arm vast te zetten.

• Nadat u de verticaal-verstekhoek hebt veranderd,要去 altiijd de zaagsnedeplanken afstellen, zoals beschreiben onder "De zaagsnedeplanken afstellen".

LET OP:

• Nadat u de verticaal-verstekhoek hebts verandered, moet u altijd de arm vastzetten door de hendel rechtsom vast te draaien.

KENNISGEVING:

• Breng de handgreep volledig omhoog om het zaagblad te kantelen.
• Nadat u de verticaal-verstekhoek hebts veranderd, moet u altiijd de zaagsnedeplanken afstellen zoals beschreiben onder "De zaagsnedeplanken afstellen".

Schuifvergrendeling afstellen (zie afb. 15)

Om de glijstangen te vergrendelen, draait u de borgschroef rechtsom.

Werking van de aan/uit-schakelaar

Voor Europese landen (zie afb. 16)

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, duwt u eerst de hendel waar links, drukt u verzolgens op de uit-vergrendelknop, en knijpt u tenslotte de aan/uit-schakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen.

WAARSCHUWING:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert maar de uit-stand nadat deze is losgelaten. Knijp de aan/uitschakelaar Niet hard in zonder de uitvergrendelknop te bedieren. Hierdoor kan de aan/uit-schakelaar stuk gaan. Het gebruik van gereedschap met een schakelaar die Niet goed werkkt, kan leiden tot controleverlies en ernstige verwondingen.

In de trekschakelaar is een gat aangebracht waar een hangslot door past om het gereedschap af te sluiten.

Voor alle nicht-Europese landen (zie afb. 17)

Om te voorkomen dat de aan/uit-schakelaar per ongeluk wordt bediend, is een uit-vergrendelknop aangebracht. Om het gereedschap te starten, drukt u erst de uitvergrendelknop in en knijpt u daarna de aan/uitschakelaar in. Laat de aan/uit-schakelaar los om het gereedschap te stoppen.

WAARSCHUWING:

• Controller altijd, voordat u de stekker in het stopcontact steekt, of de aan/uit-schakelaar op de juiste manier schakelt en weer terugkeert maar de uit-stand nadat deutsche is losgelaten. Knijp de aan/uit-schakelaar Niet hard in zonder de uitvergrendelknop te bedieren. Hierdoor kan de aan/uit-schakelaar stuk gaan. Het gebruik van gereedschap met een schakelaar die Niet goed werkkt, kan leiden tot controleverlies en ernstige verwondingen.

In de trekschakelaar is een gat aangebracht waar een hangslot door past om het gereedschap af te sluiten.

WAARSCHUWING:

• Gebruik geen slot met een beugel of kabel met een diameter kleiner dan 6,35 mm. Met een Kleinere beugel of kabel worden het gereedschap maybeijk Niet goed in de uit-stand vergrendeld, waardoor het ongewild in werkung kan treten met maybeijk ernstige verwondingen tot gezolg.
• Gebruik het gereedschap NOOIT met een trekschakelaar die Niet goed werkt. leder gereedschap met een defecte aan/uit-schakelaar is UITERST GEVAARLIJK en moet worden gerepareerd voordat het gereedschap worden gebruikt om ernstige verwondingen te voorkomen.
• Omwille van uw veriligheid is dit gereedschap uitgerust met een uit-vergrendelknop die voorkomt dat het gereedschap onbedoeld worden ingeschaken. Gebruik het gereedschap NOOIT wanneer het kan worden ingeschaken door alleen de aan/uit-schakelaar in te knijpen zonder de uit-vergrendelknop in te drukken. Gereedschap met een defecte schakelaar kan ongewild in werkung treten met möglichn ernstige verwondingen tot gemolg. Stuur het gereedschap voor deugdelijke reparatie terug maar een Makita-servicecentrum ALVORENS het verder te gebruiken.
• Schakel de uit-vergrendelknop NOOIT uit met behulp van kleefband of dergelijke. Gereedschap met een uitgeschakelde uit-vergrendelknop kan ongewild in werkung treden met möglichnestige verwondingen tot gevolg.

Elektronische aansturing

Zache-startfunctie

• Deze functie LaTeX het gereedschap vlot starten door het startkoppel te beperken.

Laserstraalfunctie

Alleen voor model LS1018L

OPMERKING:

• Plaats eerst de batterijen in de houder. Zie "De batterijen van de lasereenheid verrangen" voor hetplaatsen van batterijen.

LET OP:

• Wanner het gereedschap Niet in gebruik is, moet u de laser uitschakelen. (zie aflb. 18)

LET OP:

• Kijk nooit rechtstreeks in de laserstraal. De rechtstreekse laserstraal kan uwogen beschadenig.
  LASERSTRAAL: KIJK NIET RECHTSTREEKS IN DE LASERSTRAAL; LASERPRODUCT VAN KLASSE 2M.
  Zorg ervoor dat de stekker van het gereedschap uit het stopcontact is getrokken voordat u de laserlijn verschuift, een afstellung maakt of onderhoudswerkzaamheden uitvoert.

Omdelaserstraal in te schakelen,drukt u op het bovenste deel (I) van de schakelaar. Om de laserstraal uitte schakelen,drukt u op het onderste deel (0) van deschakelaar.

De laserlijn kan worden verschovenaar de linker-of rechtserkant van het zaagblad door de schroef los te draaien waarmee de lasereidenheid is bevestigd en deze in de gewennenfteichting teverschuiven.Draai na het versuschuiven de schroef wee stevig vast. (zie afb.19)

De laserlijn is in de fabriek zodenig afgesteld dat deze op hinter dan 1 mm van het zijoppervlak van het zaagblad (zaagpositie) loopt.

OPMERKING:

• Wonneer de laserlijn vaag en moeilijk zichtbaar is in door direct zonlicht, ga dan op een andereplaats werkken waar er minder zonlicht schijnt.

De batterijen van de laser verrangen (zie afb. 20 en 21)

Verwijder het deksel van de batterijhouser van de laserdoor erop te drukken en deze tegelijkkertijd te verschuiven. Haal de oude batterijen eruit enplaats de neue zoalaangegeven in de afbeelding. Plaats na hetervangenhet deeksel wee terug.

De lens van de laser schoonmaken

Als de lens van de laser vuil is geworden of zaagsel eraan kleeft zodat de laserlijn Nieteer duidelijk zichtaar is, trekt u de stekker van het gereedschap uit het stopcontact, verwijdert u de lens van de laser en maakt u deze voorzichtig schoon met een zachte, vochtige doek. Gebruik geen oplosmiddelen of op petroleum gebaseerde schoonmaakmiddelen op de lens.

OPMERKING:

• Als de laserlijk zwak is en bijna de geheel onzichtbaar is vanwege direct zonlicht dat buitenhuisd of door een raam binnenshuis op de werkplek valet, verplaatst u de

werkplek maar een plaatst die nicht is bloatgesteld aan direct zonlicht.

ONDERDELEN AANBRENGEN/ VERWIJDEREN

WAARSCHUWING:

• Controller altijd of het gereedschap is uitgeschakeld en de stekker uij het stopcontact is getrokken alvorens enige werk aan het gereedschap uij te voeren. Indien het gereedschap Niet worden uitgeschakeld en de stekker nielt worden uitgetrokken, kan dit ernstige verwondingen tot gevolg hebben.

De dopsleutel met aan het andere uiteinde een inbussleutel bewaren (zie afb. 22)

De dopsoleutel worden bewaard op deplaats aangegeven in de afbeelding. De dopsoleutel kan dan uit de sleutelhouser worden getrokken wonneer men die nodig heeft.

Steek de dopsleutel na gebruik wee in de sleutelhouser.

Het zaagblad aanbrengen en verwijderen

WAARSCHUWING:

• Controller altijd of het gereedschap isuitgeschakeld en de stekker uij het stopcontact isgetrokken alvorens het zaagblad aan te brengen ofte verwijderen. Per ongeluk inschaken van het gereedschap kan ernstige verwondingen tot gezolg hebben.
• Gebruik uitsluitend de bijgeleverde Makita-dopsleutel bij het aanbrengen en verwijderen van het zaagblad. Indien deze sleutel zich wordt gebruikt, kan de zeskantbout overdrevven of onvoldoende worden vastgezet met möglichke ernstige verwondingen tot gezolg. (zie afb. 23)

Vergrendel de handgreep in de bovenste stand door de vergrendelpen in te drukken. (zie afb. 24)

Als u het zaagblad wilt verwijdenen gezrukt u de
dopsleutel om de zeskantmoer waarmee de
middenafdekking is bevestig linksom los te draaien. Til
de beschemkap en de middenafdekking op. (zie afb. 25)
Druk de asvergrendeling in om de as te vergrendelen en
gebruik de dopsleutel om de zeskantbout rechtsom los te
draaien. Verwijder tenslotte de zeskantbout, de
buitenflens en het zaagblad.

OPMERKING:

• Als de binnenflens is verwijderd, moet die met het uitsteeksel van het blad weg worden gemonteerd op de as. Een verkeerd gemonteerde flens wrijft gegen de machine.

WAARSCHUWING:

• Voordat het zaagblad op de as worden geplaatst, moet u ervoor zorgen, dat de juiste ring, passend voor het asgat van het zaagblad, is aangebrachtussen de binnen- en buitenflens. Het gebruik van een verkeerde asgating kan resulteren in eengebreklijke montage van het zaagblad waardoor dit kan bewegen en sterk trillen met möglichk

controleverlies en ernstige verwondingen tot gevolg. (zie afb. 26.)

Als u een新产品 zaagblad wilt aanbrengen,plaatst u het voorzichtig op de as, waar bij u er goed op let dat de richting van de pijl op de zijkant van het zaagblad overeenkomt met de richting van de pijl op het zaagbladhuis.

Breng de buitenflens en zeskantbout (met linkse schroefdraad) aan, en gebruik de dopsleutel om de zeskantbout stevig linksom vast te draaien terwijl u de asvergrendeling ingedrukt houdt.

Voor alle nicht-Europese landen (zie afb. 27)

WAARSCHUWING:

• De Zwarte ring, met een buitendiameter van 25 mm, en de zilveren ring, met een buitendiameter van 25,4 mm, zijn in de fabriek aangebracht zoals aangegeven in de afbeelding. Bij gebruik van een zaagblad met een middengat van 25 mm, verrangt u de zilveren ring door de zwarte ring. Voordat het zaagblad op de as worden geplaatst,要去 uervoortzorgen,dat de juiste ring, passend voor het asgat van het zaagblad, is aangebracht tussen de binnen- en buitenflens. Het gebruik van een verkeerde asgating kan resulteren in een gebrekkige montage van het zaagblad waardoor dit kan bewegen en sterk krillen met möglichke controverlies en ernstige verwondingen tot gezolg.

Voor Europese landen

A LET OP:

• De ring, met een buitendiameter van 30mm , is door de fabrikant aangebrachtussen de binnenflens en buitenflens.

Breng de buitenflens en zeskantbout aan, en gebruik de dopsleutel om de zeskantbout stevig linksom vast te draaien werwijl u de asvergrendeling ingedrukt houdt. (zie afb.28)

Breng de beschemkap en de middenafdekking aan op hun oorspronkelijke plaatsen. Draai daarna de zeskantbout recht som om de middenafdekking vast te zetten. Ontgrendel de handgreep uit de bovenste stand door aan de vergrendelen pe trekken. Duw de handgreep omlaag om te controleren of de beschemkap goed beweegt. Controller voordat u begint te zagen of de asvergrendeling de as Niet langer vergrendelt.

Stofzak (los verkrijgbaar) (zie afb. 29)

Door de stofzak te gebruiken, werkt u schoner en kan het zaagsel makkeliger worden opgeruimd. Bevestig de stofzak op de stofafzuiigaansluitmond.

Wanneer de stofzak ongeveer halflvol is, haalt u de stofzak van het gereedschap af en trekt u de sluiting eraf. Gooi de inhoud in de stofzak weg en tik zacht gegen de stofzak zodat ook het stof dat gegen de binnenkant kleeft, en verdere afzuiging kan hinderen, eruit valt.

OPMERKING:

Als u een stofzuiger aansluit op uw gereedschap, kurz u nog schoner werken.

Werkstuk vastklemmen

WAARSCHUWING:

• Het is van het grootste belang het werkstuk alsijid goed vast te zetten met een geschikte bankschroef of kroon-profiellijstaanslagen. Indien dit Niet gebeurt, kan dit resulteren in ernstige verwondingen en schade aan het gereedschap en/of werkstuk.
• Wanneer u kaar bent met zagen, mag u de handgreep pas omhoog trekken nadat het zaagblad volledig tot stilstand is gekommen. Een draaiend zaagblad omhoog brengen kan resulteren in ernstige verwondingen en schade aan het werkstuk.
  Bij het zagen in een werkstuk dat langer is dan het onderstel van de zaag, moet dit over de volle lenghte buiten het onderstel worden ondersteund opdezelfde hoogte zodate het waterpas blijt. Door het werkstuk goed te ondersteunen, voorkomt men dat het zaagblad vastloopt en terugslag voorzaakt met mogelijk ernstige verwondingen tot gevolg. Vertrouv Niet uitsluitend op de verticale bankschroef en/of de horizontale bankschroef om het werkstuk vast te klemmen. Dun materiaal kan doorhangen. Ondersteun het werkstuk over+zijn gehele lenghte om vastlopen van het zaagblad en möglichke TERUGSLAG te voorkomen. (zie affb.30)

Geleider (SCHUIFGELEIDERS bovenaan en onderaan) afstellen (zie afb. 31)

WAARSCHUWING:

• Alvorens het gereedschap te bedieren, contrôleert u of de verschuibare geleider stevig is vastbezet.
• Controller voor het verticaal-verstekzagen of geen enkel onderdeel, vooral het zaagblad, van de machine de geleiders bovenaan en onderaan raakt wanneer de handgreep in eliek positie volledig omlaag en omhoog worden gebracht en de slede worden verschoven. Als het gereedschap of het zaagblad de geleider raakt, kan dit terugslag of onverwachtte beweging van het materiaal veroorzaken met mogelijk ernstige verwondingen tot bevolg. (zie afb. 32.)

A LET OP:

• Voor verticaal-verstklagen, schuift u de verschuifbare geleideraar links en zet u deze vast zoals aangegeven in de afbeeling. Als u dit Niet doet, zar hij het zaagblad of een onderdeel van het gereedschap raken, wat kan leiden tot ernstig letsel voor de gebruiker.

Dit gereedschap is uitergerust met een verschuifbare geleider die normala gesproken in de stand moet staandie is aangegeven in de afbeelding.

Echter, bij het links verticaal-verstekzagen, schuift u de versuschuffbare geleideraar links, zoals aangegeven in de afbeuilding, als de zaagkop hem raakt.

Vergeet na het verticaal-verstekzagen nicht de versuschuifbare geleider terug te zetten in zijn oorspronkelijke stand en stevig vast te zetten met behulp van de klemschroef.

Hulpgeleider rechts

WAARSCHUWING:

• Alvorens het gereedschap te bedieren, contrôleert u of de hulpgeleider rechts stevig is vastbezet.
• Verwijder subgeleider R voor verticaal-verstekzagen rechts. Zoniet raakt dit onderdeel het zaagblad of het gereedschap, waardoor de operator ernstig gewond kan raken. (zie aflb. 33)

De hulpgeber rechts kan via de rechtskant van de geleider worden verwijderd. Om de hulpgeber rechts te verwijdenen, draait u de schroef los waarmee de hulpgeber rechts is vast gezet, en trekt u deze eraf. Volg de verwijderingsprocedure in omgeekerde volgorde om het onderdeel waar een te brengen.

Nadat het verticaal-verstekzagen�klaar is, vergeast u niet de hulpgeleider rechts terug te zetten in juices orsrpronkelijke stand en stevig vast te zetten met behulp van de klemschoef.

Verticale bankschoef (zie afb. 34)

De verticale bankschoef kan aan de linkerkant of aan de rechtskerant van de geleider worden aangebracht. Steek de stang van de bankschoef in het gat in de geleider en draai de schroef op de achterkant van de geleider vast om de stang van de bankschoef vast te zetten.

Plaats de arm van de bankschoef overeenkomstig de dikte en vorm van het werkstuk, en zet de arm van de bankschoef vast door de schroef vast te draaien. Als de schroef waarmee de arm van de bankschoef worden vastgezet de geleider raakt, draait u de schroef in de tegenoverligende zijde van de arm. Controller of geen enkel deel van het gereedschap in aanraking komt met de bankschoef wanner de handgreep helemaal omlaag worden gebracht en de slede helemaal maar voren of的那一chteren worden getrokken of geduwd. Als enig deel van het gereedschap de bankschoef raakt, verandert u de positie van de bankschoef.

Duw het werkstuk glad gegen de geleider en de draaitafel. Positioneer het werkstuk op de gewenste zaagpositie en zet het stevig vast door de knop van de bankschroef vast te draaien.

WAARSCHUWING:

• Het werkstuk moet bij jeder gebruik met behulp van de bankschoef stevig worden vastgeklemd op de draaitafel en gegen de geleider. Als het werkstuk Niet goed worden vastgezet gegen de geleider, kan het tijdens het zagen bewegen en zo het zaagblad beschadigen of materiaal wegslingeren met möglichk controleverlies en ernstige verwondingen tot gevolg.

Horizontale bankschoef (los verkrijgbaar accessoire) (zie afb. 35)

De horizontally bankschoef kan links of rechts van het onderstel worden geplaatst. Als u horizontalverstekzaagt onder een hoek van 10^ ofmeer,plaatst u de horizontalare bankschoef aan de tegenovergestelde kant van de richting waarin de draaitiafel worden gedraaid. (zie afb. 36)

Door de moer van de bankschoefaar links te kantelen, wordt de bankschoef ontgrendeel en kan deze snel maar voren en achefteren worden getrokken. Om het werkstuk vast te klemmen, duwt u de knop van de bankschoef

aar voren tot de drukplaat van de bankschroef gegen het werkstuk komt, en kantelt u de moer van de bankschroef aan rechts. Draai daarna de knop van de bankschroef aan rechts om het werkstuk vast te klemmen.

De maximumbreedte van het werkstuk dat door de horizontale bankschoef kan worden vastgeklemd is 215 mm.

Wanneer u de horizontally bankschoef aanbrengt aan de rechterkant van de draaiafel, gebruikt u tevens de hulpgeleider rechts om het werkstuk steviger vast te zetten. Raadpleeg de tekst onder "Hulpgeleider rechts" hiervoor voor het aanbrengen van de hulpgeleider rechts.

WAARSCHUWING:

• Draai de bankschroefmoer.altijd rechtsom tot het werkstuk goed vastzit. Als het werkstuk Niet goed wordt vastgezet, kan het tijdens het zagen bewegen en zo het zaagblad beschadigen of materiala wegslingeren met möglichk controleverlies en ernstige verwondingen tot gevolg.
• Bij het zagen van een dun werkstuk, zoals een plint, gegen de geleider, gebruikt u.altijd de horizontale spanschroef.

Werkstuksteunen (zie afb. 37)

De werkstuksteunen können zowel aan de linkerkant als aan de rechterkant worden aangebracht om het werkstuk op handige wijze horizontaal te houden. Steek de stangen van de werkstuksteun helemaal in de gaten in de voeten van het gereedschap Zet de werkstuksteunen verrolgens stevig vast met de schroeven.

WAARSCHUWING:

• Ondersteun.altijd een lang werkstuk zodate het gezijk zit met de bovenkant van de draaiafel om precies te kuren zagen en gevaarlijk controverlies te voorkomen. Door het werkstuk goed te ondersteunen, voorkomt men dat het zaagblad vastloopt en terugslag voorzaakt met möglichn ernstige verwondingen tot geolg.

GEBRUIK

OPMERKING:

• Vergeet zich vór gelebruik de handgreep te ontgrendelen uit de onderste stand door aan de vergrendelpen te trekken.
• Oefen geen große druk uit op de handgreepijdens het zagen. Een te hoge kracht kan leiden tot overbelasting van de motor en/of minder efficien zagen. Duw de handgreep met net voldoende kracht omlaag als nodig is om soepel te zagen zonder dat de snugheid van het zaagblad aanmerkelijk lager worden.
• Duw de handgreep voorzichtig omlaag om de zaagsnede te makeen. Als u de handgreep met kracht omlaag duwt of als laterale kracht worden uitgeoefend, zar het zaagblad trillen en een streep (brandplek) op het werkstuk achechterlaten, en zar de nauwkeurigheid van de zaagsnede eronder lijden.
• Duw bij het schuivend zagen de slede voorzichtig aan de geleider zonder te stoppen. Alsijdens het zagen het schuiven van de slede worden onderbroken, zal op het werkstkuk een streep worden achtergelaten en za de nauwkeurigheid van de zaagsnede eronder lijden.

WAARSCHUWING:

• Ga na of het zaagblad het werkstuk enz. Niet raakt voor u de schakelaar bedient.

Het gereedschap inschakelen terwijl het zaagblad het werkstuk raakt, kan terugslag veroorzaken met möglichnestige verwondingen tot gevolg.

1. Rechtzagen (zagen vankleine werkstukken) (zie afb.38)

Werkstukken tot 91 mm hoog en 70 mm breed können als volgt worden gezaagd.

Duw de slede helemaal aan de geleider en draai de borgschoef rechtsom vast om de slede te vergrendelen. Zet het werkstuk goed vast met een geschichte bankschoef. Schakel het gereedschap in zonder dat het zaagblad iets raakt en wacht tot het zaagblad op volle snugheid draait voordat u het omlaag brengt. Brengervolgens de handgreep voorzichtig helemaal omlaag om het werkstuk te zagen. Nadat het zagen klaar is, schakelt u het gereedschap uit en Wacht U TOTDAT HET ZAAGBLAD VOLLEDIG TOT STILSTAND IS GEKOMEN voordat u het zaagblad omhoog brengt tot in de hoogste stand.

WAARSCHUWING:

• Draai de knop stevig recht som zodate dre aaitafel tijdens het zagen Niet kan bewegen. Een onvoldende aangedraide knop kan terugslagveroorzaken met möglichn ernstige verwondingen tot gevolg.
• Schuivend (duwend) zagen (zagen van bredewerkstukken) (zie afb. 39)

Draai de borgmoer linksom los zodate slede vrij kan schuiven. Zet het werkstuk vast met een geschikte bankschoef. Trek de slede helemaal maar u toe. Schakel het gereedschap in zonder dat het zaagblad iets raakt en wacht tot het zaagblad op volle snugheid draait. Breng de handgreep omlaag en DUW DE SLEDE NAAR DE GELEIDER EN ZAAG DOOR HET WERKSTUK. Nadat het zagen klaar is, schakelt u het gereedschap uit en Wacht U TOTDAT HET ZAAGBLAD VOLLEDIG TOT STILSTAND IS GEKOMEN voordat u het zaagblad omhoog brengt tot in de hoogste stand.

WAARSCHUWING:

• Om schuivend te zagen, trekt u eerst de slede maar u toe en duwt u cervolgens de handgreep helemaal omlaag waarna u de slede maar de geleider duwt.
  Begin nooit te zagen wanneer de slede Niet volledig\ aar u toe is getrokken. Bij schuivend zagenzonder\ dat de slede volledigaar u toe is getrokken, kan er\ overwacht terugslag optreden met mogelijk ernstige\ verwondingen tot gevolg.
• Zaag nooit schuivend door de slede maar u toe te trekken. Door de sledeijdens het zagen maar u toe te trekken kan onverwacht terugslag optreden met möglichnestige verwondingen tot gevolg.
• Zaag nooit schuivend met de handgreep vergrendeld in de laagste stand.
• Draai nooit de borgschroef los waarmee de slede is vergrendeld terwijl het zaagblad draait. Een losse slede tijdens het zagen kan onverwacht terugslag

veroorzaken met möglich ernstige verwondingen tot gevolg.

1. Horizontaal-verstekzagen

Raadpleeg de beschrijving onder "De horizontallyverstekhoek instellen".

1. Vertical-verstekzagen (zie afb. 40)

Draai de hendel los en kantel het zaagblad om de verticaal-verstekhoek in te stellen. (Raadpleeg de beschrijving onder "De verticaal-verstekhoek instellen"). Vergeet Niet de hendel weer stevig vast te draaien om de ingestelde verticaal-verstekhoek veilig te+knen gebruiken. Klem het werkstuk vast in een bankschoef. Zorg ervoor dat de slede helemaal maar u toe is getrokken. Schakel het gereedschap in zonder dat het zaagbladiets raaktenwacht tot het zaagblad op volle snelheid draait. Breng de handgreep helemaal omlaag tot in de onderste stand terwijl u druk uitoefent parallel aan het zaagblad en DUW DE SLEDE HELEMAAL NAAR DE GELEIDER EN ZAAG DOOR HET WERKSTUK. Nadat het zagen klaar is, schakelt u het gereedschap uit en Wacht U TOTDAT HET ZAAGBLAD VOLLEDIG TOT STILLAND IS GEKOMEN voordat u het zaagblad omhoog brengt tot in de hoogste stand.

WAARSCHUWING:

• Controller nadat u het zaagblad hebt ingesteld voor verticaal-verstekzagen of slede en blad vrij kuren bewegen over het hele zaagbereik alvorens aan de slag te gaan. Het onderbreken van de slede-of bladbewegingijdens het zagen kan terugslagveroorzaken met möglichn ernstige verwondingen tot gevolg.
• Hou de handen uit de buurt van het blad tijdens het verticaal-verstekzagen. De bladhoek kan verwarring wekken ontrient de effectieve zaagbaan en contact met het blad kan ernstige verwondingen verroorzaken.
• Het zaagblad mag pas omhoog worden gebracht wanner het volledig stilstaat. Tijdens verticalverstekzagen kan het afgezaagde werkstuk gegen het blad rusten. Als het zaagblad nog draait wanner het omhoog worden gebracht, kan het afgezaagde stuk worden weggeslingerd met möglichk ernstige verwondingen tot gevolg.

KENNISGEVING:

• Bij het omlaag brengen van het zaagblad, oefent u drukuit parallel aan het zaagblad. Als u haaks op dedraaitafel druk uitoefent of als de richting van de drukverandertijdens het zagen, zal de nauwkeurigheid vande zaagsnede eronder lijden.
• Voor het vertical-verstekzagen要去 den bovenste en onderste geleider eventuele worden afgesteld. Zie "Geleider afstellen".

LET OP:

• Verwijder algint de hulpgeleider rechts zDat ze de slede Niet in de weg zit bij het vertical-verstkzagen maar rechts.
• Samengesteld verstekzagen

Samengesteld-verstklagen is een bewerking waar bij vertaal-verstkzagen worden gecombineerd met horizontal-verstkzagen in een werkstuk.

Samengesteld verstkzagen kan worden uitgevoerd met de hoeken aangegeven in de tabel.

Horizontaal-verstekhoek	Verticaal-verstekhoek
Links en rechts 0° t/m 45°	Links en rechts 0° t/m 45°

Als u samengesteld-verstkzagen wilt UITvoeren, raadpleegt u de beschrijvingen onder Rechtzagen", "Schuivend zagen", Horizontaal-verstkzagen" en "Verticaal-verstkzagen".

6. Kroon-profielijsten en kwarthol-profielijsten zagen

Kroon-profiellijsten en kwarthol-profiellijsten können worden gezaagd op een samengesteld-verstkzaag waarbij de sierlijsten plat op de draaiafel liggen. Er zijn twee veelvoorkomende typen kroon-profiellijsten en een veelvoorkomend type kwarthol-profiellijst: kroon-profiellijsten met een wandhoek van 52 / 38^ ,kroon-profiellijsten met een wandhoek van 45^ ,en kwarthol-profiellijsten met een wandhoek van 45^ .Zie afbeeldenin.(zie afb.41)

Er(zijn verbindingen van kroon-profielijsten en van kwarthol-profielijsten die passen in binnenhoeken van 90^ (zie 1) en (2) in afb. A), en om buitenhoeken van 90^ (zie 3) en (4) in afb. A). (zie afb. 42 en 43)

Opmeten

Meet de lenghte van de wand en leg het werkstuk op de draaaitafel om de kant die gegen de wand komt af te zagen op de gewenste lenghte. Zorg er altiijd voor dat de lenghte van het afgezaagde werkstuk gemeten op dechterkant hetzelfde is als de lenghte van de wand. Zaag de uiteinden onder de benodigde hoek af. Gebruik altijd meerere proefwerkstukken om de benodigde zaaghoek te controeren.

Bij het zagen van kroon-profielijsten en kwartholprofielijsten stelt u de verticalaer-verstekhoek en dehorizontal-verestkhoek in, zoals aangegeven in tabel (A), en legt u de sierlijp op het bovenoppervlak van dedraaitafel, zoals aangegeven in tabel (B).

Voor links vertical-verstekzagen

Tabel (A)

	Sierlijst-gedeelte inaft. A.	Verticaal-verstekhoek		Horizontaal-verstekhoek
		Type 52/38°	Hoek 45°	Type 52/38°	Hoek 45°
Binnen-hoek	(1)	Links 33,9°	Links 30°	Rechts 31,6°	Rechts 35,3°
	(2)			Links 31,6°	Links 35,3°
Buitenhoek	(3)
	(4)			Rechts 31,6°	Rechts 35,3°

Tabel (B)

	Sierlij-gedeelte in afb. A	Kant van de sierlijst die tegen de geleider moet liggen	Afgewerkt werkstuk
Binnen-hoek	(1)	Kant die tegen het plafond komt meot tegen de geleider liggen.	Het afgewerkte werkstukligt aan de linkerkant van het zaagblad.
	(2)	Kant die tegen de wand刻苦 meot tegen de geleider liggen.
Buiten-hoek	(3)		Het afgewerkte werkstukligt aan derechtelijk van het zaagblad.
	(4)	Kant die tegen het plafond刻苦 meot tegen de geleider liggen.

Voorbeeld:

In het geval u een kroon-profielijst zaagt van het type 52 / 38^ voor gedeelte (1) in afbeelding A:

Kantel de zaag maar een verticaal-verstekhoek van 33,9^ LINKS.
- Draai de zaag maar een horizontally-verstekhoek van 31,6^ RECHTS.
- Leg de kroon-profiellijst met de achterkant (niet zichbarea vlaak) maar onderen gericht op de draaitatefel en met de KANT DIE TEGEN HET PLAFOND KOMT gegen de geleider.
- Het afgewerkte werkstuk dat u gaat gebruiken ligt alsd LinkS van het zaagblad nadat het zagen klaar is.

Voor het zagen van een schuine snede rechts

Tabel (A)

	Sierljist-gedeelte in afb. A	Verticaal-verstekhoek		Horizontal-verstekhoek
		Type 52/38°	Hoek 45°	Type 52/38°	Hoek 45°
Binnen-hoek	(1)	Rechts 33,9°	Rechts 30°	Rechts 31,6°	Rechts 35,3°
	(2)			Links 31,6°	Links 35,3°
Voor buiten-hoek	(3)
	(4)			Rechts 31,6°	Rechts 35,3°

Tabel (B)

	Sierlij-gedeelte in afb. A	Rand sierlijst gegen geleider	Voltooid werkstuk
Binnen-hoek	(1)	Kant die gegen de muur kommt要去 gegen de geleiderliger.	Voltooid werkstuk bevindt sich rechts van het blad.
	(2)	Kant die一起去 het plafond komt要去 gegen de geleiderliger liggen.
Voor buren-hoek	(3)	Kant die一起去 de muur kommt要去 gegen de geleiderliger liggen.	Voltooid werkstuk bevindt sich links van het blad.
	(4)	Kant die一起去 de muur kommt要去 gegen de geleiderliger liggen.

Voorbeeld:

Zagen van 52 / 38^ kroon-profiellijst voor positie (1) in afb. A:

Kantel de zaag maar een verticaal-verstekhoek van 33.9^ RECHTS.
- Horizontaal-verstekhoek instellen en vastzetten op 31,6^ RECHTS.
Leg de kroon-profielijst met de achterkant (niet zichbare vlak) maar onderen gericht op de draaitafel en met de KANT DIE TEGEN DE MUUR KOMT gegen de geleider.
- Het afgewerkte werkstuk dat u gaat gebruiken ligt.altijd RECHTS van het zaagblad nadat het zagen klaar is.

7. Een aluminumprofiel zagen (zie afb. 44 en 45)

Als u een aluminiumprojefiel wilt vastklemmen in de bankschroef, maaktu gebruik van vulblokken of stukken afvalhout, zoals aangegeven in de afbeeling, om te voorkomen dat het aluminiumprojefiel verrormt. Gebruik snijolie als smeermiddel bij het zagen van een aluminiumprojefiel om te voorkomen dat aluminiumslijpsel zich op het zaagblad ophoopt.

WAARSCHUWING:

• Probeer nooit ditke of Ronde aluminumprofielen te zagen. Dikke of Ronde aluminumprofielen zijn moeilijk

vast te zetten en kundenijdens het zagen loskomen met möglichk controverlies en ernstige verwondingen tot gevolg.

8. Houten bekleding

Het gebruik van houten bekleding draagt bij aan het splintervrij zagen van werkstukken. Bevestig de houten bekleding op de geleider met gebruikmaking van de gaten in de geleider.

Zie de afbeelding voor de afmetingen van de aanbevolen houten bekledging. (zie afb. 46)

LET OP:

• Gebruik voor de houten bekledingrecht hout van gewelijkmatige dikte.

WAARSCHUWING:

• Bevestig de houten bekleding aan de geleider met behulp van schroeven. De schroeven moeten zo worden aangebracht dat de koppen verzonken zitten in de houten bekleding en deplaatsing van het gezaagde materiaal Niet hinderen. Bij een verkeerde plaatsing van het gezaagde materiaal kan dit onverwacht bewegenijdens het zagen met möglichk controverliees en ernstige verwondingen tot gezolg.

KENNISGEVING:

• Als de houten bekleding op de geleider is bevestigd, mag u de draaitafel neteer draaien terwijl de handgreep omaaagt staat. Hierdoor zullen het zaagblad en/of de houten bekleding worden beschagidg.

9. Groven zagen (zie afb. 47)

U kunt als volgt een groef in een werkstuk zagen:
Stel de onderste stand van het zaagblad af met behulp van de stelschroef en de aanslagarm om de zaagdiepte van het zaagblad te begrenzen.
Raadpleeg de hiervoor beschreiben tekst onder "Aanslagarm".

Nadat de onderste stand van het zaagblad is afgesteld, zaagt u parallelle groeven in de breedte van het werkstuk met behulp van schuivend (duwend) zagen, zoals aangegeven in de afbeelding. Verwijder daarna het materiaalussen de groevenuit het werkstuk met behulp van een beitel.

WAARSCHUWING:

• Probeer dit type zaagsnede Niet uit te voeren met een breder zaagblad of een groefzaagblad. Het zagen van groeven met een breder blad of groefzaagblad kan onverwachtete resultaten geben en terugslag veroorzaken met möglichk ernstige verwondingen tot gezolg.
• Vergeet Niet de aanslagarm terug te zetten in zijn oorspronkelijke stand wanneer ukaar bent met groeven zagen. Zagen met de aanslagarm in de verkeerde stand kan onverwachtete resultaten geben en terugslag verroorzaken met möglichn ernstige verwondingen tot gevolg.

LET OP:

• Vergeet Niet de aanslagarm terug te zetten in zich oorspronkelijke stand wonneer u klaar bent met groeven zagen.

Het gereedschap dragen (zie afb. 48)

Zorg ervoor dat de stekker uit het stopcontact is getrokken. Zet het zaagblad vast op een verticaalverstkhoek van 0^ en de draaitafel op de maximale horizontal-vertstkhoek aan rechts. Vergrendel de glijstangen met de onderste glijstang en de slede volledig aan u toe getrokken en de bovenste glijstangen en de slede volledig aan de geleider geduwd (zie "Schuivergrendeling afstellen"). Breng de handgreep omlaag en vergrendel.Deine in de laagste stand door de vergrendelpen in te duwen.

Wind het netsnoor op rond de snoerhaken.

WAARSCHUWING:

• De vergrendelpen isuitsluitend bedoeld te worden gezebruiktijdens het dragen en bewaren van het gereedschap, en Nietijdens het zagen. Het gebruik van de vergrendelpenijdens het zagen kan het zaagblad onverwacht latent bewegen, wat terugslag kan verooorzaken met möglichk ernstige verwondingen tot gevolg.

Draag het gereedschap door het aan beide zijkanten aan de voeten vast te houden, zoals aangevegen in de afbeelding. Als u de werkstuksteunen, stofzak, enz., verwijdert, kutn u het gereedschap gemakkelijker dragen.

LET OP:

• Zet alti\die beweegbare delen vast voordat u het gereedschap draagt. Onderdelen die bewegen of versuschuiven tijdens het dragen van het gereedschap, kunnen controleveries of onbalans veroorzaken met möglich verwondingen tot gevolg.

ONDERHOUD

WAARSCHUWING:

Zorg er aktijd voor dat het gereedschap isuitgeschakeld en de stekker uit het stopcontact isgetrokken,voordat u een inspectie of onderhouduitvoert. Als het gereedschap Niet wordtuitgeschakeld en de stekker Niet uitgetrokken, kan het gereedschap ongewild in werkig treden met möglichn ernstige verwondingen tot geolg.
- Zorg ervoor dat het zaagblad algijd scherp en schoon is voor optimale prestaties in alle verilgheid. Zagen met een bot en/of vuil zaagblad kan terugslag en möglichk ernstige verwondingenveroorzaken.

OPMERKING:

• Gebruik nooit benzine, wasbenzine, thinner, alcohol, enz. Dit kan leiden tot verkleuren, verrormen of barsten.

De zaaghoek instellen

Dit gereedschap is in de fabriek zorgvuldig uitgelijnd en ingesteld, maar door grove behandeling kan de uilijning zich veranderd. Als het zaagblad Niet goed is uitgelijnd, voert u de volgende afstellingui:

1. Horizontaal-verstekhoek (zie afb. 49)

Duw de slede helemaal waar de geleider en draai de borgschroef vast om de slede te vergrendelen. Draai het handvat los waarmee de draaitafel is vastgezet. Draai de draaitafel zodateat aanwijspunt

precies 0^ aangeeft op de horizontaalverstekschaalverding. Draai verwolgens de draaiafel iets waar links en rechts om de draaiafel in de inkeping voor de horizontaal-verstekhoek van 0^ te laten vallen. (Ook als de aanwijspunt nu nicht precies op 0^ staat, laat u de draaiafel zo staan.) Draai met behulp van de dopslutel de zeskantbouten los waarmee geleider is bevestigd. (zie affb. 50.) Breng de handgreep omlaag en vergrendel deze in de laagste stand door de vergrendelpen in te duwen. Zet de zijkant van het zaagblad haaks op de voorzijde van de geleider met behulp van een geodriehoek, winkelhaak, enz. Draai verwolgens de zeskantbouten van de geleider op volgorde vast vanaf de rechterkant. (zie affb. 51.) Controller of de aanwijspunt 0^ aanwijst op de horizontaal-verstekschaalverding. Als de aanwijspunt Niet 0^ aanwijst, draait u de schroef los waarmee de aanwijspunt is vastgezet en verschuift u de aanwijspunt zodate neu wel 0^ aanwijst.

2. Vertical-verstekhoek

(1) 0^ vertical-vertstekhoek (zie afb. 52)

Duw de slede helemaal naar de geleider en draai de borgschroef vast om de slede te vergrendelen. Breng de handgreep omlaag en vergrendel deze in de laagste stand door de vergrendelpen in te duwen. Zet de hendel aan de achterkant van het gereedschap los. (zie afb. 53)

Draai de zeskantbout aan de rechterkant van de arm twee of drie slagen linksom om het zaagblad maarrecht te kanten. (zie afb. 54)

Zet met behulp van een geodriehoek, winkelhaak, enz., de zijkant van het zaagblad nauwkeurig haaks op het bovenoppervlak van de draaitafel door de zeskantbout aan de rechterkant van de armrechtso te draaien. Zet de hendel goed vast. (zie afb. 55)

Controleer of de aanwijspunt op de arm 0^ aanwijst op de verticala-verbstekschaalverding op de armhouser. Als hij Niet 0^ aanwijst, draaiu de schroef los waarmee de aanwijspunt is vastgezet en zen u deze weer vast zodanig dat de aanwijspunt nu wel 0^ aanwijst op de verticala-verbstekschaalverding.

(2) 45^ vertical-verstekhoek (zie afb. 56)

Stel de verticalaal-verstekhoek van 45^ alleen af nadat u eerst de verticalaal-verstekhoek van 0^ heb afgesteld. Om de verticalaal-verstekhoek van 45^ waar links af te stellen, draait u de hendel los en kantelt u het zaagblad heelaalaar links. Controleer of de aanwijspunt op de arm 45^ aanwijst op de verticalaal-verstekschaalverdeling op de armhouser. Als de aanwijspunt Niet precies op 45^ aanwijst, draait u de stelbout voor de verticalaal-verstekhoek van 45^ aan de rechterkant van de armhouser totdat de aanwijspunt wel 45^ aanwijst. Voor een verticalaal-verstekhoek van 45^ rechts volgt u bezelfde procedure als hierboven beschreiben. (zie afb. 57)

Verwijder en controllerer de koolborstels regelmatig.
Vervang.Deze wanner ze tot 3 mm langte zijn afgesleten.
Houd de koolborstels schoon en zorg ervoor dat ze vrij hunnen bewegen in de holders. Beide koolborstels dienen tegelijkertijd te worden verrangen. Gebruik alleen identieke koolborstels. (zie afb.58)

Gebruik een schroevendraier om de koolborsteldoppen te verwijdenen. Haal de versleten koolborstels eruit,plaats de neue erin, en zet de koolborsteldoppen goed vast

Na gebruik

• Veeg na gebruik spaanders en zaagsel van het gereedschap af met een doek of iets dergelijks. Houd het zaagblad schoon volgens de instructies hiervoor beschreiben onder "Beschemkap". Smeer de schuivende delen met machineolie om roesten te voorkomen.
• Trek voordat u het gereedschap opbergt de slede helemaal maar u toe.

Om de VEILIGHEID en BETROUWBAARHEID van het gereedschap te handhaven, dienen alle reparations, onderhoud en afstelingen te worden uitgevoerd door een erkend Makita-servicecentrum, en altijd met gebruikmaking van originele Makita-verbangingsonderdelen.

ACCESSIONS

WAARSCHUWING:

• Deze Makita-accessoires of -hulpstukken worden aanbevolen voor gebruik met het Makita-gereedschap dat in deze gebruiksaanwijzing worden beschreiben. Het gebruik van andere accessoires of hulpstukken kan ernstige verwondingen tot gevolg hebben.
• Gebruik de Makita-accessoires of -hulpstukkenuitsluitend voor de aangegevengebruiksdoelendeinden. Oonordeelkundig gebruik van accessoires of hulpstukken kan ernstige verwondingen tot gevolg hebben.

Mocht umeer informatieillien hebben over dezeaccessoires,dan kuntu contact opnemen met uwplaatselijke Makita-servicecentrum.

Stalen en hardmetalen zaagbladen

Verstekzaagbladen	Zaagblad voor soepel en nauwkeurig zagen in diverse materialen.
Combinatie	Zaagblad voor algemeen gebruik voor snel en soepel langszagen, afkorten en verstekzagen.
Afkorten	Zaagblad voor soepeler zagen dwars op de houtnerf. Zaagt schoon dwars op de houtnerf.
Glad afkorten	Voor zaagsneden dwars op de houtnerf die nicht meer geschuurd hoeven te worden.
Verstekzaagbladen van non-ferrometalen	Zaagblad voor verstekzagen in aluminium, koper, messing, buizen en andere non-ferrometalen.

Subgeleider R
- Bankschroef compleet (horizontal bankschroef)
- Vertical bankschroef
- Dopsleutel met aan het andere uiteinde een inbussleutel
Werkstuksteun
Stofzak
Kniestuk
- Geodriehoek

De typische, A-gewogen geluidsniveauaus zijn gemeten volgens EN61029:

Geluidsdruk (L_pA) : 97 dB (A)

Geluidsvermögen (L_WA) : 103 dB (A)

Onzekerheid (K): 3 dB (A)

Draag gehoorbescherming.

ENG900-1

Trillingen

De totale trillingswaarde (triaxiale vectorsom) zoals vastgesteld volgens EN61029:

Trillingsemissie (a_h) : 2,5 m/s² of minder

Onzekerheid (K): 1,5 m/s²

ENG901-1

• De opgegeven trillingsemissiewaarde is gemeten volgens de standarddTestmethode en kan worden gebrukt om dit gereedschap te vergelijkken met andere gereedschappen.
• De opgegeven trillingsemissiewaarde kan ook worden gebruikt voor een beordeling vooraf van deblootstelling.

WAARSCHUWING:

• De trillingsemissieijdens het gebruik van het elektrisch gereedschap in de practijk kan verschillen van de opgegeven trillingsemissiewaarde afhankelijk van de manier waarop het gereedschap worden gezruikt.
  Zorg ervoor dat veiligehidsmaatregelen worden getroffen ter bescherming van de operator die zich gebaseerd op een schatting van de bootstelling onder praktijkomstandigheden (rekening houdend met allefasen van de bedrijfscylus, zoals de tjdsduur gedurende welke het gereedschap is uitgeschakeld en stationair draait, naast de ingeschakelde tjdsduur).

Alleen voor Europese landen

ENG015-2

Geluid en trillingen

De typische, A-gewogen geluidsniveauaushijn
geluidsdrukniveau: 97 dB (A)
geluidsvermogenniveau: 103 dB (A)
Onnauwkeurigheid: 3 dB (A)

Draag gehoorbescherming.

De karakteristieke gewogen effectieve
versnellingswaarde is nicht hoger dan 2,5m / s^2
Onzekerheid (K): 1,5 m/s²
Deze waarden zijn verkreten volgens EN61029.

Alleen voor Europese landen

ENH003-12

EU-verklaring van conformiteit

Wij, Makita Corporation, als de verantwoordelijkke fabrikant, verklaren dat de volgende Makitamachine(s):

Aanduiding van de machine:

Schuifbare samengesteld-verstekzaag

Modelnr./Type: LS1018 en LS1018L

in sériearend geproduceden

Voldoen aan de volgende Europese richtlijnen: 2006/42/EC

En zich gefabriciceerd in overeenstemming met de volgende normen of genormaliseerde documenten:

EN61029

De technische documentation wird bewaard door once erkende vertegenwoordiger in Europa, te weten:

Makita International Europe Ltd.,
