Type product	Invallende geleidingszaag
Model	58G495
Merk	Graphite
Voeding	230 V wisselstroom, 50 Hz
Nominaal vermogen	1200 W
Onbelast toerental	2200 - 5200 min⁻¹
Diameter zaagblad	165 mm
Zaagblad boring	20 mm
Snijdiepte (zonder geleiderail)	0 - 57 mm
Snijdiepte (met geleiderail)	0 - 52 mm
Verstelbereik afschuining	0° - 47°
Gewicht	4.6 kg
Beschermingsklasse	II (Dubbel geïsoleerd)
Geluidsdrukniveau	90.73 dB(A) (K=3 dB)
Geluidsvermogenniveau	101.73 dB(A) (K=3 dB)
Trilling (hoofdhandgreep)	3.249 m/s² (K=1.5 m/s²)
Trilling (hulphandgreep)	2.828 m/s² (K=1.5 m/s²)
Veiligheidskenmerken	Zaagbladbescherming, spindelvergrendeling, vergrendelknop, terugslagbeveiliging
Stofafzuiging	Draaibare stofuitlaat voor stofzuigeraansluiting
Compatibiliteit geleiderail	Ja (geleiderail niet inbegrepen)
Snelheidsregeling	Elektronisch wiel (1-7)
Vermogensindicator	LED op hoofdhandgreep

Veelgestelde vragen - 58G495 Graphite

Wat is de maximale snijdiepte van de Graphite 58G495 invalzaag?

Zonder de geleiderail is de maximale snijdiepte 57 mm. Met de geleiderail is het 52 mm.

Hoe vervang ik het zaagblad van de 58G495?

Koppel eerst de zaag los van de stroom. Zet de vergrendelhendel naar voren en til de vergrendelknop op. Druk op de spindelvergrendelknop, gebruik vervolgens de meegeleverde inbussleutel om de bevestigingsbout los te maken (rechtse draad). Verwijder de buitenste flens en het oude blad. Plaats het nieuwe blad met tanden en pijl in de richting van de beschermkap en draai de bout met de klok mee terwijl u de spindelvergrendeling ingedrukt houdt.

Kan ik invalcuts maken in het midden van een werkstuk?

Ja, deze zaag is ontworpen voor invalcuttings. Stel de snijdiepte in, plaats de voorkant van de basis op het materiaal, schakel de zaag in en druk het blad langzaam in het materiaal. Gebruik voor de veiligheid de geleiderail die op het werkstuk is bevestigd om het risico op terugslag te minimaliseren.

Wat is het afschuiningsbereik van de Graphite 58G495?

De zaag kan afschuinen van 0° tot 47°. Draai de knoppen los voor aanpassing van de basispositie, stel de gewenste hoek in met de hoekschaal en indicator, draai de knoppen vervolgens weer vast.

Hoe gebruik ik de geleiderail met deze zaag?

Schuif de zaagbasis in de geleidegroef van de geleiderail. Gebruik de excentrische afstelknoppen om speling te verwijderen. Voor nauwkeurige sneden bevestigt u de geleiderail op het werkstuk met de meegeleverde bevestigingsklemmen. De geleiderail wordt apart verkocht.

Welke veiligheidsvoorzieningen heeft de 58G495?

Belangrijke veiligheidsvoorzieningen zijn een zaagbladbeschermer, spindelvergrendeling, vergrendelknop om onbedoeld starten te voorkomen en terugslagwaarschuwingen. Houd de zaag altijd met beide handen vast en gebruik de beschermer op de juiste manier.

Wat is het aanbevolen onderhoud voor deze zaag?

Reinig de zaag na elk gebruik met een droge doek. Gebruik geen water of oplosmiddelen. Maak regelmatig de ventilatieopeningen schoon. Controleer de koolborstels (vervang als ze korter zijn dan 5 mm). Laat het netsnoer vervangen door een gekwalificeerd persoon als het beschadigd is.

Kan ik deze zaag gebruiken voor het snijden van metaal of steen?

Nee, deze zaag is alleen ontworpen voor hout en houtachtige materialen. Gebruik hem niet met korund- of diamantschijven. Gebruik op metaal of steen kan het gereedschap beschadigen en letsel veroorzaken.

Hoe stel ik de snijdiepte in?

Draai de knop van de snijdieptemeter los, druk deze in de aangegeven richting en schuif de meter naar de gewenste diepte op de schaal. Gebruik markering A zonder geleiderail, markering B met geleiderail (verschil van 5 mm). Draai de knop na het instellen vast.

Welke accessoires worden meegeleverd met de zaag?

De zaag wordt geleverd met een inbussleutel voor het vervangen van het zaagblad. De geleiderail, verbindingsstangen en bevestigingsklemmen zijn niet inbegrepen en moeten apart worden aangeschaft.

GEBRUIKSAANWIJZING 58G495 Graphite

VERTALING VAN ORIGINELE GEBRUIKSAANWIJZING

INVALZAAG

58G495

LET OP: VOORDAT MET GEBRUIK VAN HET ELEKTROGEREEDSCHAPTE BEGINNEN, LEES AANDACHTIG DEZE GEBRUIKSAANWIJZING EN BEWAAR HET VOOR LATERE RAADPLEGING.

GEDETAILLEERDE

VEILIGHEIDSVOORSCHRIFTEN

GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN VOOR DECOUPEERSCHIJFZAGEN ZONDER SPLIJTWIG

a. GEVAAR: Houd de handen niet in de buurt van de snijzone en snijschijf. Houd de tweede hand op de hulphandvat of op de behuizing van de motor. Indien de zaag met beide handen wordt gehouden is de risico van verwondingen door de snijschijf lager.
b. Plaats de hand niet onder het berwerkte materiaal. De beschermer beschermt niet tegen de draaiende schijf onder het bewerkte voorwerp.
c. Stel zulke snijdiepte die aan het bewerkte voorwerp aangepast is. Het is aangeraden dat de snijschijf onder het gesneden materiaal met minder dan de hoogte van de tand uitsteekt.
d. Nooit houd het gesneden voorwerp in de handen of op been. Monteer het voorwerp aan een vaste steun. Goede bevestiging van het bewerkte voorwerp is nodig om het contact met het lichaam, klem raken van de draaiende schijf of het verlies van de controle te vermijden.
e. Indien de draaidende snijschijf met leidingen of spanningskabel van de zaag in contact kan komen, grijp de zaag tijdens de werkzaamheden aan de geïsoleerde oppervlaktes. Het contact van de metalen onderdelen van het elektrogereedschap met 'leidingen onder spanning' kan elektrocutie van de operator als gevolg hebben.
f. Tijdens het langssnijden gebruik altijd de geleider voor langssnijden of geleider voor de randen. Op die manier is het snijden meer nauwkeurig en het risico van klem raken van de draaiende snijschijf wordt minder.
g. Gebruik altijd een snijschijf met de juiste afmetingen van bevestiginggsopeningen. Snijschijven die niet juist in de nest zitten kunnen verschuiven waardoor het verlies van de controle over het toestel kan gebeuren.
h. Gebruik nooit de beschadigde of onjuiste onderringen of schroeven. De onderringen en bevestigingsschroeven worden speciaal voor deze zaag ontworpen om de optimale werking en veiligheid van de gebruiker te bevestigen.

Terugslag, redenen en vermijdingsmethoden

• Terugslag bestaat uit het plotselinge omhoog en terug gaan van de zaag in de richting van de operator en in de snijlijn, het ontstaat door klemgeraakte of onjuist geleide snijschijf.
• Indien de snijschijf klem of ingeduwd in een gleuf raakt, stopt de snijschijf en de reactie van de motor veroorzaakt een snelle beweging van de zaag in de richting naar de operator.
• Indien de snijschijf ongelijk loopt of slecht in het gesneden element geplaatst is, kunnen de snijtanden aan de bovenste oppervlakte van het gesneden materiaal bootsen waardoor de snijschijf omhoog gaat en de zaag in de richting van de operator afspringt.

De terugslag vormt een gevolg van onjuist of foutief gebruik van het elektrogereedschap. Bij het navolgen van de onder beschreven veiligheidsaanwijzingen het kan worden vermeden.

a. Houd de zaag met beide handen vast, met armen in zulke positie zodat de kracht van de terugslag kan worden opgenomen. Neem plaats aan de ene kant van de zaag maar niet in de snijlijn. De terugslag kan een plotselinge beweging van de zaag naar achteren veroorzaken, maar de kracht van de terugslag door de operator kan gecontroleerd worden, indien de juiste veiligheidsmiddelen worden behouden.
b. Indien de snijschijf haakt of het snijden belemmerd is, maak de knop van de verbinding los en houd de zaag onbeweegbaar in het materiaal totdat de snijschijf niet volledig stopt. Verwijder nooit de schijf uit het gesneden materiaal nog trek de zaag niet naar achteren, zolang de snijschijf beweegt, kan een terugslag ontstaan. Onderzoek en neem corrigerende maatregelen om de reden

van de belemmeringen in het werk van de snijschijf te elimineren.

c. Bij opnieuw aanzetten van de zaag in het bewerkte voorwerp plaats de snijschijf goed in de gleuf en controleer of de tanden van de snijschijf niet geblokkeerd in het materiaal zitten. Indien de snijschijf haakt, als de zaag opnieuw aangezet wordt, kan deze verschuiven of terugslag ten opzichte van het bewerkte materiaal veroorzaken.
d. Ondersteun grote platen zodat het risico van klemraken en terugslaan van de zaag verminderd wordt. Grote platen kunnen makkelijk onder eigen gewicht buigen. De steunen dienen onder de plaat aan beide zijden geplaatst worden, in de buurt van de snijlijn en randen van de plaat.
e. Gebruik geen botte of beschadigde snijschijven. Onscherpe of onjuist geplaatste tanden van de snijschijf kunnen door te sterk schuren de snijschijf afbuigen of terugslag veroorzaken.
f. Voordat met het snijden te beginnen, regel de klemmen van de snijdiepte en de hoek ervan. Indien de instellingen van de zaag tijdens het snijden veranderen, kan dit klemraken en terugslaan veroorzaken.
g. Wees bijzonder voorzichtig tijdens het diep snijden in de afscheidingswanden. De snijschijf kan op een ander element dat niet van buitenaf zichtbaar is raken waardoor de terugslag ontstaat.

Functies van de beschermer

a. Alvorens met het gebruik te beginnen controleer de beschermer met het oog op juiste plaatsing. Gebruik de zaag niet indien de beschermer niet onbelemmert beweegt en de zaag niet onmiddellijk omarmt. Laat de beschermer nooit met de niet beschermde zaag bevestigen of verlaten. Indien de zaag toevallig valt, kan de beschermer afbuigen. Controleer bij elke ingestelde hoek en snijdiepte of de bescherming onbelemmerd beweegt en de zaag noch een ander onderdeel raakt.
b. Controleer de werking en toestand van de retourveer van de bescherming. Indien de beschermer en veer niet juist werken, dienen deze voor het gebruik gerepareerd worden. De bescherming kan langzaam werken door beschadiging van de onderdelen, plakachtig residu of opstapelen van afval.
c. Zorg dat de zaagtafel niet beweegt tijdens de uitvoering van "diep snijden" als de ingestelde hoek van de schijfzaag niet 90° bedraagt. Het naar de kant bewegen van de schijfzaag gaat het klemraken en waarschijnlijk ook de terugslag veroorzaken.
d. Voordat de zaag op het werkblad of de vloer te plaatsen, controleer altijd of de bescherming de zaag goed bedekt. Onbeschermde rand van de zaag gaat veroorzaken dat de zaag naar achteren gaat verschuiven en alles snijden. Neem in acht dat na het uitzetten stopt de schijfzaag niet onmiddellijk.

Algemene aanwijzingen mbt. veiligheid

• Gebruik geen beschadigde of vervormde snijschijven.
• Gebruik alleen snijschijven die door de producent aanbevolen zijn en aan de eisen van de norm EN 847-1 voldoen.
• Gebruik geen snijschijven zonder met hardmetalen tanden.

• Gebruik persoonlijke beschermingsmiddelen zoals:

• oorbescherming om het risico van gehoorverlies te reduceren,

• oogbescherming,
• ademhalingswegenbescherming zodat het risico van het inademen van schadelijke stoffen gereduceerd wordt,
• handschoenen voor bediening van snijschijven (de schijven dienen aan de opening te worden vastgehouden) en andere poreuze en scherpe materialen.

- Gebruik een stofafzuigsysteem tijdens het snijden van hout.

Veilig werk

• Pas de snijschijf aan het soort te snijden materiaal aan.
• Het is verboden om de zaag voor het snijden van andere materialen dan door de producent aanbevolen te gebruiken.
• Gebruik de zaag nooit zonder of met geblokkeerde beschermer.
• Houd de vloer in de buurt van de machine in goede staat en zonder losse materialen of uitstekende elementen.
• Zorg voor goede verlichting van het werkplek.
• De operator van de machine dient over de nodige kennis over het gebruik, bediening en werk met de machine te beschikken.
• Gebruik alleen scherpe snijschijven.
• De maximale snelheid aangegeven op de snijschijf in acht te nemen.
• Zich te verzekeren dat de toegepaste onderdelen conform de aanwijzingen van de producent zijn.
• Indien de zaag van een laser voorzien is, vervang deze nooit met een ander soort laser en de reparaties dienen alleen door een

servicedienst uitgevoerd te worden.

• Alvorens de zaag aan het stroomnetwerk aan te sluiten controleer of de spanning van het netwerk met de spanning aangegeven op het typeplaatje overeenstemt.
• Alvorens de verstekzaag aan te sluiten, controleer de voedingskabel en bij vaststelling van beschadigingen vervang het in een erkende servicedienst.
• De voedingskabel van de zaag dient altijd op de veilige zijde zich bevinden zodat er niet door het werkende elektrogereedschap beschadigd raakt.
• Laat onbevoegde personen en met name kinderen het toestel of de voedingskabel niet aanraken en in de buurt van het werkplek verblijven.

LET OP! Het toestel is alleen voor binnengebruik bestemd.

Ondanks toepassing van veilige constructie, gebruik van veiligheidsmiddelen en aanvullende beschermende middelen altijd bestaat er een klein risico van lichaamsletsels tijdens de werkzaamheden.

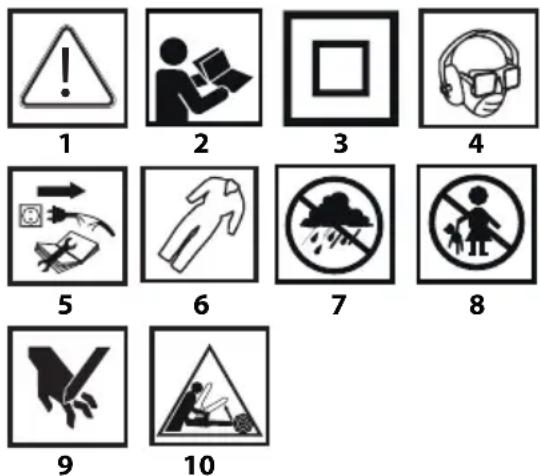

Uitleg van de gebruikte pictogrammen

1. LET OP! Wees bijzonder voorzichtig!
2. Lees de gebruiksaanwijzing, volg de waarschuwingen en veiligheidsaanwijzingen op!
3. Tweede veiligheidsklasse.
4. Gebruik persoonlijke beschermingsmiddelen (oog- en gehoorbescherming, stofmasker).

5. Voordat met de reparatie te beginnen, onderbreek de verbinding met de netwerkspanning.

6. Gebruik beschermende kleding.

7. Bescherm het toestel tegen vocht.

8. Laat kinderen niet in de buurt van het gereedschap komen.

9. Gevaar van handletsels en verlies van vingers.

10. Gevaar van terugslag.

OPBOUW EN TOEPASSING

De invalzaag is een elektrische handgereedschap met II-klasse isolatie. Het toestel wordt door een eenfasige cummutator motor met reductie van toerental door tandkoppeling aangedreven. Bij gebruik van de juiste toebehoren kan het voor langs- en verstekzagen van hout, OSB platen, panelen en hout afkomstige materialen gebruikt worden. Dit toestel combineert de functionaliteit van de schijfzaag en invalzaagmachine en toelaat om in bovengenoemde materialen op bepaalde diepte te snijden. Dankzij de samenwerking met geleiderails kan zulke soort elektrogereedschap bij het op maat snijden langs een rechte lijn gebruikt worden.

De toepassingsgebieden zijn afwerkingswerkzaamheden in brede zin van dit woord. Stofloos werk dankzij de stofafzuiger toelaat om in al afgewerkte ruimtes te werken.

Het toestel is alleen bestemd voor het droog snijden en werken. Gebruik niet met korund- of diamantschijven. Gebruik het elektrogereedschap alleen in overeenstemming met het beoogde doel.

BESCHRIJVING VAN GRAFISCHE PAGINA'S

De onderstaande nummering heeft betrekking op de elementen van het toestel weergegeven op de grafische pagina's van deze gebruiksaanwijzing.

1. Stofuitlaat

2. Hoofdhandvat

3. Aanvullende handgreep

4. Indicatie van de snijlijn voor loodrecht zagen

5. Indicatie van de snijlijn voor verstek zagen

6. Gleuf van de bescherming

7. Snijschijf

8. Beschermer van de snijschijf

9. Blokkadehendel

10. Blokkadeknop

11. Hoofdschakelaar

12. Blokkadeknop van de spil

13. Spanningscontrolelampje

14. Draaiknop van de blokkade van het onderstel

15. Draaiknop van het toerental

16. Onderstel

17. Hoekindicatie

18. Gradenschaal

19. Draaiknop van de begrenzer van de snijdiepte

20. Schaal van de snijdiepte

21. Begrenzer van de snijdiepte A, B

22. Draaiknoppen van de precisie instellingen

23. Geleiderail

24. Anti-slip schuim

25. Kantrubber

26. Glijlaag

27. Verbindstuk

28. Montagesleuf

29. Weerstandschroeven

30. Bevestigingsklem

31. Geleidesleuf

32. Bevestigingsschroef van de snijschijf

* Er kunnen verschillen tussen de afbeelding en het product optreden.

OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS

LET OP

WAARSCHUWING

MONTAGE/INSTELLINGEN

INFORMATIE

UITRUSTING EN ACCESSOIRES

1. Zeskant sleutel - 1 st.

WERKVOORBEREIDING

De invalzaag is voorzien in een draaibare stofuitlaat (1) die de afvoer van stoffen en houtspanen die bij het snijden ontstaan toelaat. Indien er nodig is, om meer efficiente afzuigmethode van bijzonder gevaarlijke kankerverwekkende stoffen toe te passen, sluit op de stofuitlaat (1) de slang van het afzuigtoestel aan.

De invalzaag kan op de geleiderail (23) geleid worden (afb. A). De geleiderail is van een anti-slip schuim (24) (afb. B) aan de onderkant voorzien, waardoor het risico van het verschuiven van de rail tijdens het werk verminderd wordt. De zaagrand wordt door de kantrubber (25) beschermd zodat het snijden zonder splinters gebeurt. Tijdens de eerste snede snijden wij de overmaat van de rubber op de kant af zodat de kantrubber precies aan de snijlijn aangepast wordt. De invalzaag verschuift soepel op de rail dankzij de glijlagen (26). De rails kunnen met elkaar worden verbonden en aan het te bewerken materiaal worden bevestigd zodat het snijden nog meer precies gaat.

De geleiderails (23) kunnen met gebruik van het verbindstuk (27) worden verbonden (afb. C).

• De helft van het verbindstuk (27) dient in de montagesleuf (28) van één van de te verbinden geleiderails te worden ingeschoven.
• Op de tweede helft van het verbindstuk schuif de tweede geleiderail op.
• Schuif de rails aan elkaar toe (afb. D).

- Draai de rails om en indien nodig maak het verbindstuk (27) even en vervolgens draai met gevoel de weerstandschroeven (29) vast (afb. E).

De geleiderails kunnen aan het materiaal met de bevestigingsklem (30) bevestigd worden (afb. F).

• Schuif de bevestigingsklem (30) in de montagesleuf (28) in.

- Stel de positie van de rail op het materiaal en de positie van de klem in.

- Draai de bevestigingsklem (30) vast zodat de rail niet beweegt.

- Om de geleiderail stabiel te houden, dienen er twee bevestigingsklemmen (30) op beide zijden van de rail en het materiaal gebruikt te worden.

Om de invalzaag op de geleiderail (23) te leiden, schuif de rand van het onderstel (16) in de geleidesleuf (31) van de geleiderail (afb. A) in.

- Schuif het onderstel van de invalzaag in de geleiderail.

- Om precies zagen te verzekeren, draai excentrisch geplaatste draaiknoppen van de precisie instellingen (22) om de eventuele afstand tussen het onderstel (16) en de geleiderail (23) weg te nemen (afb. A).

De geleiderails met verbindstuk alsook de bevestigingsklemmen worden niet met het toestel geleverd. Ze kunnen apart gekocht worden..

WERK / INSTELLINGEN

AAN-/UITZETTEN

De spanning van het netwerk moet met de spanning aangegeven op het typeplaatje van de invalzaag overeenkomen. Tijdens het aanzetten dient het toestel met beide handen te worden vastgehouden, omdat het moment van de motor kan een ongecontroleerde omdraai van het gereedschap als gevolg hebben. Neem in acht, dat na het uitzetten van de invalzaag de bewegende elementen kunnen nog even steeds omdraaien.

De invalzaag mag alleen aangezet worden als de snijschijf van het te bewerken materiaal weggeschoven is.

Alvorens met de werkzaamheden te beginnen, controleer de toestand van de snijschijf. Gebruik geen gebroken, versleten of op een andere manier beschadigde schijven. Vervang onmiddellijk een versleten of beschadigde schijf.

De blokkadeknop (10) vervult een dubbele rol:

- Beveiligd de hoofdschakelaar (11) tegen het onbedoeld aanzetten.

- Blokkeert de snijschijf zodat het niet onverwacht daalt.

Aanzetten:

- Verschuif de blokkadeknop (10) naar boven.

• Druk op de hoofdschakelaar (11) (afb. G).

Uitzetten:

- Het loslaten van de hoofdschakelaar (11) stopt het elektrogereedschap.

CONTROLELAMPJE VAN SPANNINGSAANSLUITING

In het achterste deel van het hoofdhandvat (2) bevindt zich de spanningscontrolelampje (13), dat geeft weer of het elektrogereedschap op het voedingsnetwerk aangesloten is (afb. H).

INSTELLEN VAN HET TOERENTAL

In het onderste deel van het hoofdhandvat (2) bevindt zich de draaiknop van het toerental (15) (afb. H). Het instelbereik bedraagt 1 tot 7. Het toerental kan afhankelijk van de behoeften van de gebruiker gewijzigd worden.

Na het aanzetten van de elektrogereedschap wacht totdat de snijschijf de maximale snelheid gaat bereilken en pas daarna begin het werk. Het is verboden om op de schakelaar tijdens de werkzaamheden te drukken om de elektrogereedschap aan- en uit te zetten. De hoofdschakelaar mag alleen gebruik worden als de snijschijf het te bewerken materiaal niet aanraakt.

INSTELLEN VAN DE SNIJDIEPTE

De snijdiepte wordt op de schaal van de snijdiepte (20) door de begrenzer van de snijdiepte (21) aangegeven.

Om de snijdiepte in te stellen, maak de draaiknop van de begrenzer van de snijdiepte (19) los en vervolgens druk deze in de richting aangegeven op de afb. I en verschuif (vloeibaar zonder weerstand van de tandrail) de begrenzer naar de juiste stand op de schaal van de snijdiepte (20). Bij het werk zonder geleiderail dient de snijdiepte op de A indicatie te worden afgelezen en bij het werk met geleiderail op de B indicatie van

de begrenzer van de snijdiepte (21). Het verschil bedraagt 5 mm.

De tandrail toelaat om de snijdiepte snel te wijzigen. Na het instellen draai de draaiknop van de begrenzer van de snijdiepte (19) vast.

SNIJDEN

De snijlijn wordt door de indicatie van de snijlijn (4) en (5) aangegeven. Om de beste kwaliteit van het snijden te verkrijgen, dient de snijschijf ong. 5 mm onder het materiaal te zijn. Neem deze 5 mm in acht tijdens het instellen van de snijdiepte voor een materiaal met bekende dikte. Het is ook aangeraden om naast de snijdiepte op de schaal te controleren, ook de werkelijke positie van het elektrogereedschap te controleren of een proefsnede uit te voeren.

Alvorens met het snijden te beginnen, plaats het voorste deel van het onderstel van de invalzaag (16) vlak op het materiaal.

- Zet het elektrogereedschap aan en laat de snijschijf met volledige snelheid draaien.

• Met handen op beide handvatten druk langzaam op (tegen de weerstand van de veer) zodat de snijschijf naar het materiaal tot de weerstand van de schaal van de snijdiepte (20) daalt.
• Na het indiepen van de snijschijf in het materiaal begin met het snijden. Hou de snijschijf de gehele tijd tot de weerstand gedrukt.
• Na het afronden van het snijden zet het elektrogereedschap uit, laat de snijschijf volledig stoppen en vervolgens maak de druk op het handvat los zodat de snijschijf weer naar boven komt.
• Neem het elektrogereedschap uit het te bewerken materiaal weg.

Het verminderen van de druk op het handvat tijdens het snijden volgt met het vanzelf terugkeren van de snijschijf naar boven door de retourveer en daardoor het niet precies snijden.

• Het snijden kan alleen maar in de rechte lijn.
• Snij geen materiaal dat in de hand wordt vastgehouden.

Gebruik alleen zulke werkstukken waarvan de toegestane toerental hoger of gelijk aan het toerental van het elektrogereedschap zonder belasting is en met de diameter niet groter dan aangeraden voor dit model van het elektrogereedschap.

Indien de afmetingen van het materiaal gering zijn, dient het materiaal met behulp van klemmen bevestigd te worden. Indien de voet van de invalzaag niet over het te bewerken materiaal verschuift, maar hoger zich bevindt, ontstaat er een gevaar van terugslag.
De juiste bevestiging van het gesneden materiaal en zeker vasthouden van de invalzaag verzekeren een volledige controle over het elektrogereedschap, waardoor het gevaar van lichaamsletsels verminderd wordt. Het is verboden om de korte stukken in de hand te houden.

SNIJDEN DOOR HET INHAKKEN IN HET MATERIAAL

Voordat met enige regelwerkzaamheden te beginnen, dient de aansluiting van de zaag met de netspanning te worden onderbroken. Indien nodig kan het snijden ook vanaf het middel van het materiaal worden begonnen. Tijdens de uitvoering van diepsnijden is het aangeraden om de geleiderail aan het materiaal te monteren om het risico van terugslag te verminderen.

• Maak de draaiknop van de begrenzer van de snijdiepte (19) los.
• Stel de snijdiepte op de schaal van de snijdiepte (20) in.
• Draai de draaiknop van de begrenzer van de snijdiepte (19) vast.

VERSTEK SNIJDEN

- Maak de draaiknop van de blokkade van het onderstel (14) los (afb. J).

• Plaats het onderstel (16) onder een bepaald hoek (van 0 ^o tot 47 ^o ) met gebruik van de gradenschaal (18) en hoekindicatie (17) (afb. K).
• Draai de draaiknop van de blokkade van het onderstel (14) vast.

Neem in acht dat bij het verstek snijden, bestaat er een groter gevaar van tegenslag (grotere kans op inklemming van de snijschijf), het is daarom bijzonder belangrijk om te zorgen dat het onderstel van de zaag met de volledige oppervlakte aan het te bewerken materiaal zit. Het snijden dient met een vloeibare beweging uitgevoerd te worden.

BEDIENING EN ONDERHOUD

Voordat met enige installatie-, regel-, reparatie- of bedieningswerkzaamheden te beginnen, trek de stekker uit het stopcontact uit.

UITWISSELING VAN HET WERKSTUK

Bij het uitwisselen van werkstukken gebruik beschermende handschoenen.

De spilblokkadeknop (12) is alleen bestemd voor het blokkeren

van de spil tijdens montage of demontage van het werkstuk. Het is verboden om deze knop als rem tijdens het ronddraaien van de spil te gebruiken. In zulk geval kan de elektrogereedschap beschadigd raken of de gebruiker kan letsels oplopen.

UITWISSELING VAN DE SNIJSCHIJF

- Plaats het onderstel van het toestel op het werkblad op zulke manier zodat de snijschijf buiten de rand ervan zich bevindt.

• Verschuif de blokkadehendel (9) naar voren en de blokkadeknop (10) naar boven (afb. L).
• Druk met de handvatten (2 en 3) totdat de blokkade van de stand van de snijschijf klikt.

- Plaats de zeskant sleutel (in de set) in de kop van de bevestigingsschroef van snijschijf (32) die op de gleuf van de bescherming (6) zichtbaar is (afb. M).

• Druk op de spilblokkadeknop (12) en draai de bevestigingsschroef los (rechte schroefdraad) en neem de buitenkraag weg.
• Schuif de snijschijf (7) door de gleuf in de bescherming van de snijschijf (8) uit.

- Plaats de nieuwe snijschijf in de positie waarin de volledige conformiteit tussen de tanden van de snijschijf en erop aangegeven de pijl met de richting van de pijl aangegeven op de afscherming bestaat.

• Schuif de snijschijf door de gleuf in de bescherming van de snijschijf (8) en monteer deze op de spil zodat deze aan de oppervlakte van de buitenste kraag gedrukt wordt en centraal zich erop bevindt.
• Monteer de buitenste kraagmoer, druk op de spilblokkadeknop (12) en draai de bevestigingsschroef van de snijschijf (32) door naar rechts te draaien vast.
• Verschuif de blokkadehendel (9) naar de aanvankelijke stand waardoor de snijschijf vanzelf weer naar boven komt.

Let op zodat de snijschijf met de tanden in de juiste richting gericht gemonteerd wordt. De draairichting van de spil van het elektrogereedschap wordt door de pijl op de bescherming van de snijschijf aangegeven.

ONDERHOUD EN OPSLAG

- Het is aangeraden om het toestel direct na elk gebruik te reinigen. - Gebruik geen water of andere vloeistoffen voor reiniging.

• Het toestel dient met gebruik van een droog doekje of zacht perslucht gereinigd te worden.
• Gebruik geen reinigingsmiddelen noch oplosmiddelen zodat de kunststof onderdelen niet beschadigd raken.
• Reinig regelmatig de ventilatieopeningen in de behuizing van de motor, zodat het toestel niet oververhit raakt.
• Bij beschadiging van de spanningskabel laat deze door een geautoriseerde service dienst met een kabel van dezelfde parameters vervangen. Laat dit door een gekwalificeerde specialist of een technische dienst uitvoeren.
• Bij te grote vonkproductie op de commutator dient de controle van de staat van de koolborstels door een vakbekwame medewerker uitgevoerd te worden.
• Bewaar het toestel altijd op een droge plek en buiten bereik van kinderen.

Versleten (korter dan 5 mm), afgebrande of gebarsten koolborstels van de motor dienen onmiddellijk uitgewisseld te worden. Altijd dienen er beide borstels tegelijk uitgewisseld te worden. De uitwisseling dient door een vakbekwame persoon en met gebruik van originele onderdelen te gebeuren.

Allerlei soorten van stoornissen dienen door een geautoriseerde servicedienst van de producent verwijderd te worden.

Invalzaag 58G495
Parameter Waarde
Voedingsspanning 230V AC
Frequentie 50Hz
Nominale kracht 1200W
Toerental bereik van de snijschijf (zonder belasting)	2200-5200 min^-1
Buitendiameter van de snijschijf 165 mm
Binnendiameter van de snijschijf 20 mm

Snijdiepte zonder geleiderail 0 ÷ 57 mm
Snijdiepte met geleiderail 0 ÷ 52 mm
Zaagbereik voor verstekzagen 0° ÷ 47°
Veiligheidsklasse II
Massa 4,6 kg
Bouwjaar 2021
58G495 houdt het type alsook de bepaling van de machine in.

GEGEVENS BETREFFENDE LAWAAI EN TRILLINGEN

Akoestische druk niveau: Lp	_A = 90,73 dB(A) K= 3 dB(A)
Akoestische kracht niveau:	Lw_A =101,73 dB(A) K= 3 dB(A)
Waarde van de trillingen versnelling: hoofdhandvat	a_h = 3,249 m/s ^2 K= 1,5 m/s ^2
Waarde van de trillingen versnelling: hulphandvat	a_h = 2,828 m/s ^2 K= 1,5 m/s ^2

Informatie betreffende lawaai en trillingen

Het niveau van het door het toestel geëmitteerde lawaai wordt door het akoestische druk niveau Lp A en akoestische kracht niveau Lw A uitgedrukt (waar K do meetonzekerheid aangeeft). Het niveau van het door het toestel geëmitteerde lawaai wordt door de waarde van de trillingen versnelling ah uitgedrukt (waar K do meetonzekerheid aangeeft).

Het in deze gebruiksaanwijzing aangegeven akoestische druk niveau Lp A' akoestische kracht niveau Lw A en de waarde van trillingen versnelling werden conform de procedure van de norm EN 60745-1:2009+A11 gemeten. Het aangegeven niveau van trillingen ah kan voor de voorlopige beoordeling van de blootstelling aan trillingen gebruikt worden.

Het aangegeven niveau van trillingen is kenmerkend alleen voor de basis toepassingsgebieden van het toestel. Bij toepassing voor andere doeleinden of met andere werkstukken kan het trillingenniveau veranderen. Gebrekkig of niet regelmatig onderhoud kunnen eveneens de blootstelling aan trillingen tijdens het werk verhogen. De bovenstaande omstandigheden kunnen de blootstelling aan trillingen tijdens het werk verhogen.

Om de blootstelling aan trillingen goed te schatten, neem de periodes van het uitzetten van het toestel of de periodes van het aanzetten zonder gebruik in acht. Na uitgebreide schatting van alle factoren kan de totale blootstelling aan trillingen aanzienlijk lager zijn.

Voer de extra veiligheidsmaatregelen in om de gebruiker tegen de risico's van trillingen te beschermen, zoals: onderhoud van het elektrogereedschap en werkstukken, verzekering van de juiste temperatuur van de handen, juiste organisatie van het werk.

MILIEUBESCHERMING

De elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden afgevoerd, maar moeten voor het hergebruik in aangepaste faciliteiten worden gebracht. Nodige informatie kunt u bij de verkoper of plaatselijke autoriteiten verkrijgen. De afgedankte elektrische en elektronische apparatuur bevat stoffen gevaarlijk voor het milieu. De apparatuur die niet aan recycling wordt onderworpen, vormt een potentiële bedreiging voor het milieu en de menselijke gezondheid.

* Wijzigingen voorbehouden.

„Topex Groep Vennootschap met beperkte aansprakelijkheid [Grupa Topex Spółka z ograniczoną odpowiedzialnością” Commanditaire Vennootschap [Spółka komandytowa] met zetel te Warszawa, ul. Pograniczna 2/4 (verder: „Topex Groep”) deelt u mede, dat alle auteursrechten op de inhoud van deze gebruiksaanwijzing (verder: „Gebruiksaanwijzing”), waaronder de tekst, geplaatste foto's, scharma's, tekeningen, alsook de opbouw aan Topex Groep behoren en worden op basis van de Wet van 4 februari 1994 inzake auteursrechten en aanverwante rechten (Stb. 2006, Nr. 90, Pos. 631 met latere aanpassingen) beschermd. Kopiiëren, bewerken, publiceren en modificeren voor handelsdoeleinden van deze Gebruiksaanwijzing alsook enkele delen ervan zonder schriftelijke toestem
