58G036 - Bladblazer Graphite - Gratis gebruiksaanwijzing en handleiding

Producttype	Bladblazer
Fabrikant	Graphite
Model	58G036
Voeding	Accu (58 V, Li-Ion)
Accucapaciteit	2,0 Ah
Laadtijd	ca. 60 minuten
Gebruiksduur	ca. 15–20 minuten (volle belasting)
Motortype	borstelloos
Blaassnelheid	variabel, tot 200 km/u
Luchtdebiet	tot 500 m³/u
Geluidsniveau	78 dB(A)
Trillingsniveau	< 2,5 m/s²
Gewicht (met accu)	3,5 kg
Afmetingen (L x B x H)	80 x 25 x 30 cm
Functies	Bladeren blazen, zuigen (met accessoires), versnipperen
Bakinhoud (zuigmodus)	45 L
Inhoud van de verpakking	Bladblazer, accu, lader, gebruikershandleiding
Veiligheidsinstructies	Draag een veiligheidsbril en gehoorbescherming, niet in de regen gebruiken
Onderhoud	Na gebruik reinigen, luchtfilter regelmatig vervangen
Reserveonderdelen	Accu, lader, blaasbuis, filter
Garantie	2 jaar

Veelgestelde vragen - 58G036 Graphite

Hoe laad ik de accu correct op?

Gebruik uitsluitend de meegeleverde lader. Sluit de accu aan op de lader en steek deze in een stopcontact. De laadtijd bedraagt ca. 60 minuten. Na volledig opladen brandt de LED groen. Laad de accu alleen bij temperaturen tussen 0°C en 40°C.

Kan ik de bladblazer ook gebruiken om te zuigen?

Ja, mits u de optionele zuigset (apart verkrijgbaar) gebruikt. Monteer de zuigslang en de opvangbak. Het apparaat versnippert het blad in de versnipperingsmodus en verzamelt het in de 45-liter bak.

Wat betekent het waarschuwingssymbool op het apparaat?

Het waarschuwingssymbool (uitroepteken in een driehoek) wijst op belangrijke veiligheidsinstructies. Lees vóór het eerste gebruik de gebruikershandleiding om letsel te voorkomen.

Hoe reinig ik het luchtfilter?

Verwijder het luchtfilter (achter de afdekking) en klop het uit. Bij sterke vervuiling was het met lauw water en laat het volledig drogen voordat u het terugplaatst. Vervang het filter minstens één keer per seizoen.

Hoe lang gaat de accu mee?

De gebruiksduur onder volle belasting bedraagt ca. 15–20 minuten. Bij een lager toerental neemt de gebruiksduur toe. Een volledige laadcyclus duurt ongeveer 60 minuten.

Welke accessoires zijn verkrijgbaar?

Voor de 58G036 zijn de volgende accessoires verkrijgbaar: zuigset (slang en bak), reserve-accu, lader, blaasbuis en luchtfilter. Neem contact op met de fabrikant of bezoek de Graphite-website.

Waarom kan het apparaat niet worden ingeschakeld?

Mogelijke oorzaken: 1) De accu is leeg – laad deze op. 2) De veiligheidsschakelaar is niet ingedrukt – houd deze ingedrukt terwijl u de aan/uit-knop indrukt. 3) Het apparaat is oververhit – laat het afkoelen.

Hoe bewaar ik het apparaat in de winter?

Verwijder de accu en bewaar deze bij kamertemperatuur (10–25°C). Reinig het apparaat grondig en bewaar het op een droge, vorstvrije plek. De opvangbak moet leeg zijn.

Is de bladblazer geschikt voor nat blad?

Het apparaat is niet ontworpen voor nat blad. Nat blad is zwaar en kan de motor overbelasten. Gebruik de bladblazer alleen voor droog blad voor optimale resultaten.

Hoe wissel ik het mondstuk?

Schakel het apparaat uit en verwijder de accu. Maak de vergrendeling van het mondstuk los en trek het oude mondstuk eraf. Plaats het gewenste mondstuk en vergrendel het hoorbaar. Let op de juiste plaatsing.

GEBRUIKSAANWIJZING 58G036 Graphite

NL GEBRUIKSAANWIJZING....54

VERTALING VAN ORIGINELE GEBRUIKSAANWIJZING

BATTERIJ TUIN STOFZUIGER

58G036

LET OP: LEES VOORDAT U HET ELEKTRICITEITSGEREEDSCHAP GEBRUIKT DEZE HANDLEIDING ZORGVULDIG DOOR EN BEWAAR DEZE VOOR TOEKOMSTIGE REFERENTIE.

GEDETAILLEERDE VEILIGHEIDSVOORSCHRIFTEN

WAARSCHUWING! Neem de veiligheidsvoorschriften in acht bij het gebruik van het apparaat. Lees voor uw eigen veiligheid en die van derden deze handleiding voordat u het apparaat in gebruik neemt. Bewaar deze handleiding voor toekomstig gebruik.

• Dit apparaat is niet bedoeld voor gebruik door mensen (inclusief kinderen) met verminderde fysieke, sensorische of mentale vermogens, of mensen zonder ervaring met of kennis van de apparatuur, tenzij dit gebeurt onder toezicht of in overeenstemming met de gebruiksinstructies van de apparatuur die wordt geleverd door mensen die verantwoordelijk zijn voor de veiligheid.
• ONTHOUDEN. De bediener of gebruiker is verantwoordelijk voor ongevallen of gevaren voor andere mensen of het milieu.

Voorbereiding

• Draag tijdens het werken altijd stevige schoenen en een lange broek.
• Gebruik altijd persoonlijke beschermingsmiddelen zoals een veiligheidsbril, gehoorbescherming.
• Controleer, voordat u met de werkzaamheden begint, zorgvuldig het gebied waarin u gaat werken en verwijder alle voorwerpen die door de blaaslucht kunnen worden weggeslingerd.

Gebruik

• Werk altijd met een lange broek en stevige schoenen aan.
• Werk alleen bij daglicht of onder zeer goed kunstlicht.
• Zorg er altijd voor dat uw benen stevig zijn. Werk voorzichtig op hellende oppervlakken om te voorkomen dat u uw evenwicht verliest.
• Werk niet zonder dat het mondstuk is geïnstalleerd.
• Zorg ervoor dat de ventilatieopeningen in de behuizing vrij zijn van vuil.
• Stel het apparaat niet beschikbaar voor gebruik door kinderen of personen die deze handleiding niet hebben gelezen.
• Werk niet met omstanders, kinderen of dieren in de directe omgeving.
• Richt de luchtstraal en bladeren niet op mensen.
• Houd het apparaat tijdens het werken stevig vast en bewaar het in een stabiele werkpositie.

Onderhoud en opslag

- Houd alle componenten in goede staat om er zeker van te zijn dat de machine veilig kan werken.

- Vervang versleten of beschadigde onderdelen om veiligheidsredenen.

- Buiten bereik van kinderen bewaren.

AANDACHT! Ondanks de inherent veilige constructie, het gebruik van veiligheidsmaatregelen en aanvullende beschermingsmaatregelen, is er altijd een restrisico op letsel tijdens het werk.

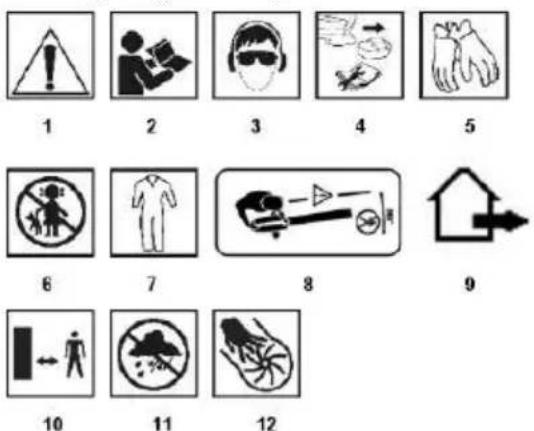

Verklaring van gebruikte symbolen.

1. LET OP! Neem speciale voorzorgsmaatregelen.
2. Lees de bedieningshandleiding, neem de waarschuwingen en veiligheidsvoorwaarden in deze handleiding in acht!
3. Gebruik persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming).
4. Verwijder de batterij uit het apparaat voordat u aanpassingen of reiniging uitvoert.
5. Gebruik beschermende handschoenen.
6. Houd kinderen uit de buurt van het apparaat.
7. Gebruik beschermende kleding.

8. Zorg ervoor dat mensen in de buurt zich op een veilige afstand van het tuingereedschap bevinden en dat ze niet gewond raken door vreemde voorwerpen in de lucht.

9. Een tuinapparaat bedoeld voor gebruik buitenshuis

10. Bewaar een veilige afstand tot het tuingereedschap dat in gebruik is
11. Bescherm het apparaat tegen vocht.
12. Steek uw handen niet in de openingen terwijl het gereedschap aan het werk is.

CONSTRUCTIE EN TOEPASSING

De tuinstofzuiger is een handapparaat. De omvormer is een DC-commutatormotor. De tuinstofzuiger is een apparaat met twee functies dat is ontworpen voor het opzuigen en opzuigen en malen van aangezogen tuinafval zoals: bladeren, gemaaid gras, kleine takken en ander licht afval. De tuinstofzuiger als bladblazer is bedoeld voor het schoonmaken van werkzaamheden rondom het huis en de achtertuin. Geweldig voor het schoonmaken en verwijderen van bladeren, gemaaid gras, gevallen naaldboomnaalden van terrassen, wegen en paden. Dit apparaat is niet bedoeld voor industrieel gebruik en is alleen bedoeld voor gebruik buitenshuis.

WAARSCHUWING! Gebruik het apparaat niet anders dan waarvoor het bedoeld is.

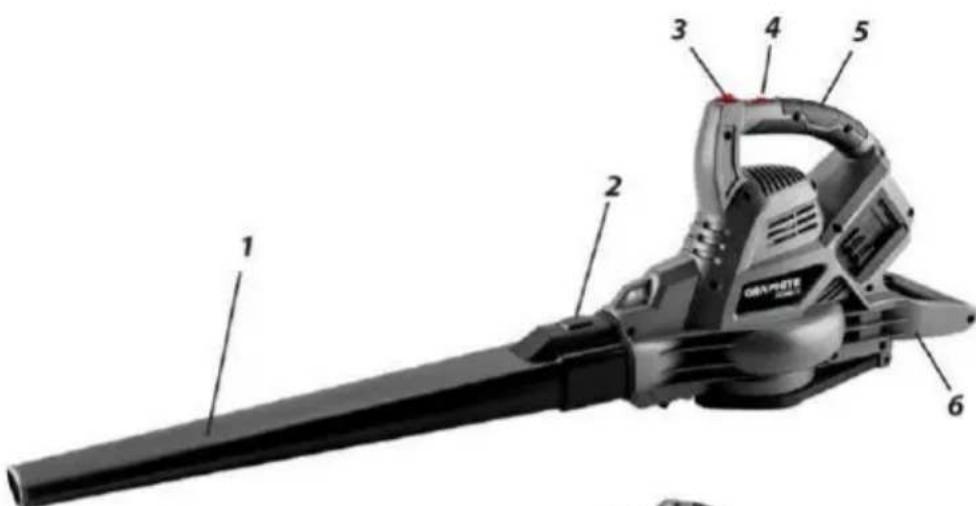

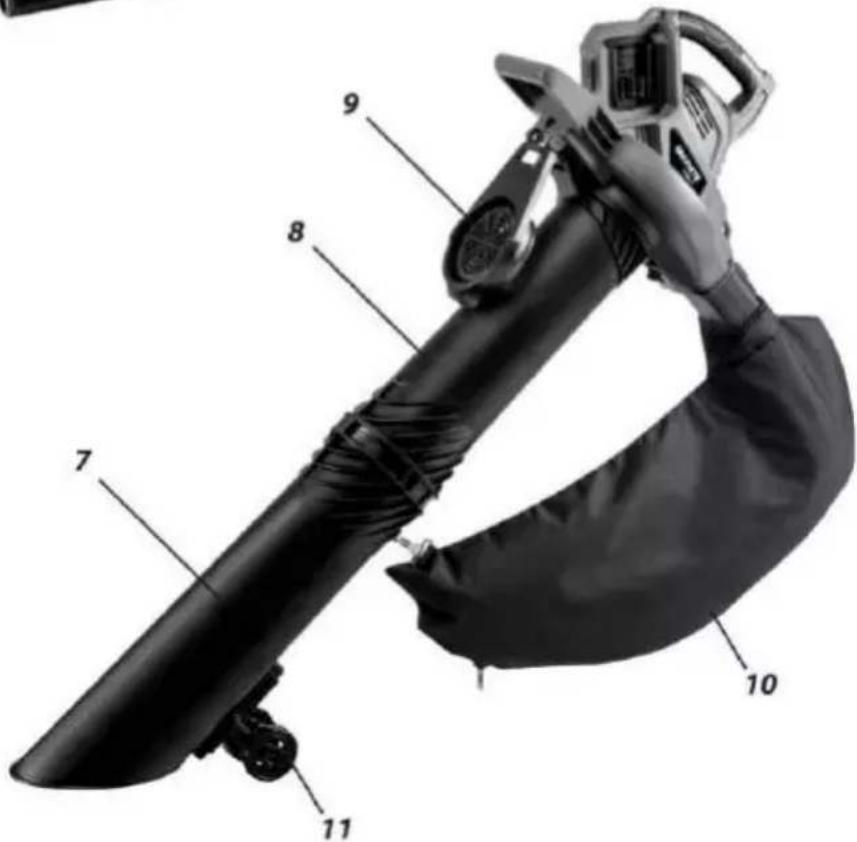

BESCHRIJVING VAN DE GRAFISCHE PAGINA'S

De onderstaande nummering verwijst naar de componenten van het apparaat die op de grafische pagina's van deze handleiding worden weergegeven.

1. Blaasmondstuk

2. Knop voor mondstukvergrendeling

3. Schakelaar

4. Snelkeuze

5. Basisgreep

6. Extra handgreep

7. Onderste zuigbuis

8. Bovenste aanzuigbuis

9. Omslag

10. Vuilniszak

11. Wielen

12. Dekselvergrendelingsknop

13. Karabijnhaak voor de vuilniszak

* Er kunnen verschillen zijn tussen de tekening en het product.

APPARATUUR EN ACCESSOIRES

1. Vuilniszak - 1 st.
2. Blaasmondstuk - 1 st.
3. Zuigmonden - 2 stuks.
4. Wielen - 1 set.
5. Schroeven - 2 stuks.

WERKVOORBEREIDING

MONTAGE / DEMONTAGE VAN DE BLAZENDE MONDSTUK

• Bevestig het blaasmondstuk (1) aan de blazer door het op de houder te steken totdat de mondstukvergrendelingsknop (2) vastklikt (fig. A).
• Druk bij het demonteren van het luchtstroommondstuk (1) op de mondstukvergrendelingsknop (2) en verwijder het luchtstroommondstuk (1) van de connector (afb. B).

MONTAGE VAN DE ZUIGLEIDINGEN VAN DE STOFZUIGER

• Draai de bevestigingsschroef aan de onderkant van de loopwielen (11) los (Fig. C).

• Monteer de wielen (11) door ze op de geleider van de voorste zuigbuis (7) te schuiven (Fig. D) en zet ze vast met de losgeschroefde schroef (Fig. E).

• Verbind de onderste (7) en bovenste (8) aanzuigbuizen (fig. F) en zet ze aan beide zijden vast met de meegeleverde schroeven (fig. G).

• Ontgrendel en verwijder het deksel (9) door de dekselvergrendelingsknop (12) te verschuiven (fig. H).
• Installeer door de bovenste aanzuigbuis (8) in de pal (fig. I) te steken en vast te zetten na aan de pal te trekken (fig. J).
• Demontage van het aanzuigsysteem gebeurt in omgekeerde volgorde van montage.

MONTAGE / DEMONTAGE VAN DE AFVALZAK

• Klem de karabijnhaak van de vuilniszak (13) in een van de gaten in het onderste mondstuk (7) (fig. K).
• Schuif de afvalzakhouder (10) over de houder en druk deze aan tot de vergrendelingsknop (2) hoorbaar vastklikt (fig. L).
• Om de vuilniszak (10) te demonteren, drukt u op de vergrendelingsknop (2) en maakt u de karabijnhaak (13) los.

AANDACHT! Begin pas met het werk als de montage van de vuilniszak is voltooid.

WERK / INSTELLINGEN

AAN UIT

WAARSCHUWING! Installeer de batterijen vóór de inbedrijfstelling. Het apparaat heeft 2 batterijen nodig, anders werkt het niet. Om ervoor te zorgen dat het apparaat correct werkt, moeten de batterijen dezelfde capaciteit en hetzelfde laadniveau hebben.

WAARSCHUWING! Voordat u begint, moet u ervoor zorgen dat de schakelaar in de uit-stand staat en dat alle componenten correct zijn gemonteerd, zoals beschreven in deze handleiding.

Inschakelen - druk op de schakelknop (3) (fig. M).

Uitschakelen - druk nogmaals op de schakelknop (3).

LUCHTSTROOM

• Zet het apparaat aan met de voorkant van het blaasmondstuk ongeveer 18 cm boven de grond.
• Richt de luchtstroom naar voren en werk langzaam door bladeren en puin voor u.
• Als de bladeren / het afval een hoop vormen, schakel het apparaat dan over op de stofzuigfunctie en verzamel het.

WAARSCHUWING! Houd de gazonstofzuiger bij het starten en werken altijd stevig met beide handen aan de handgreep vast.

ZUIGING

• Installeer een vuilniszak.
• Houd de aanzuigslang net boven de bladeren / afval.
• Schakel de stofzuiger in en zuig het afval, oscillerend naar links en rechts, in de zuigbuis, waar het wordt versnipperd en in een vuilniszak wordt gedaan.

DE AFVALZAK LEGEN

AANDACHT! Als het vulniveau in de vuilniszak hoog is, wordt de zuigkracht aanzienlijk verminderd.

Om de gevulde vuilniszak te legen, is het niet nodig deze te demonteren.

• Open het slot op de stofzak (10) en maak het afval leeg.
• Sluit de ritssluiting op de stofzak (10).

SNELHEIDSKNOP

Met de tuinstofzuiger werk je met verschillende blaas- / zuigkracht. De afstelling gebeurt met de rotatiesnelheidsknop (4) in het bereik

van 1 - 6 aangegeven op de omtrek. Om de gewenste blaas- / zuigkracht in te stellen, draait u de snelheidsknop (4) naar de juiste stand (fig. M).

De juiste selectie van de blaas- / zuigkracht wordt tijdens het gebruik uitgevoerd zonder dat het apparaat hoeft te worden uitgeschakeld.

AANDACHT! Gebruik geen hoge blaas- / zuigkracht tenzij dit nodig is.

BEDIENING EN ONDERHOUD

WAARSCHUWING! Verwijder de batterijen uit het apparaat voordat u met installatie-, afstel-, reparatie- of onderhoudswerkzaamheden begint.

REINIGING

• Het wordt aanbevolen om het apparaat na elk gebruik schoon te maken.
• De motorbehuizing moet te allen tijde stof- en vuilvrij zijn.
• Veeg het apparaat af met een schone doek of blaas het door met perslucht onder lage druk.
• Gebruik voor het reinigen geen water of chemische reinigingsmiddelen
• Pas op dat er geen water in het apparaat komt.
• Na beëindiging van de werkzaamheden de vuilniszak verwijderen, uitschudden en grondig reinigen om schimmelvorming en onaangename geurtjes te voorkomen.
• Sterk vervuilde vuilniszak moet worden geleegd, gewassen in warm zeepsop en grondig worden gedroogd.
• Als het slot moeilijk te openen is, smeer de tanden dan in met zeep.
• Maak bij vervuiling de aanzuigslang schoon met een borstel.

ONDERHOUD EN OPSLAG

• Zorg ervoor dat de schroeven goed zijn vastgedraaid, zodat u veilig kunt werken.
• Controleer de vuilniszak op slijtage en vervorming.
• Gebruik alleen originele accessoires en originele reserveonderdelen.
• Wanneer het apparaat niet wordt gebruikt, moet het op een droge plaats worden bewaard, buiten het bereik van kinderen.
  Alle soorten fouten moeten worden verholpen door de erkende service van de fabrikant.

Snoerloze tuinstofzuiger 58G036
Parameter	Waarde
Batterij voltage	(2x18V gelijkstroom) 36V gelijkstroom
Luchtstroom	220 m^3 / uur
Maximale luchtsnelheid	200 km / u
Maalgraad	9: 1
Zak capaciteit	35 liter
De hoeveelheid snelheid	6
Beschermingsklasse	III
Massa	3,9 kg
Productiejaar	2021
58G036 staat voor zowel het type als de aanduiding van de machine

GEGEVENS BETREFFENDE LAWAAI EN TRILLINGEN

Akoestische druk niveau:	Lp_A=97,0 dB(A) K=1,2 dB(A)
Akoestische kracht niveau:	Lw_A=106,0 dB(A) K=1,0 dB(A)
Waarde van de trillingen versnelling	a_h<2,5 m/s^2 K=1,5 m/s^2

Informatie betreffende lawaai en trillingen

Het door het apparaat uitgestraalde geluidsniveau wordt beschreven door: het niveau van de uitgestraalde geluidsdruk LpA en het geluidsvermogensniveau LwA (waarbij K de meetonzekerheid is). De trillingen die door het apparaat worden uitgezonden, worden beschreven door de waarde van de trillingsversnelling ah (waarbij K de meetonzekerheid is).

De niveaus van uitgezonden geluidsdruk LpA,

geluidsvermogensniveau LwA en trillingsversnelling ah die in deze handleiding worden vermeld, zijn gemeten in overeenstemming met EN 50636-2-100. Het vermelde trillingsniveau ah kan worden gebruikt voor het vergelijken van apparaten en voor de eerste beoordeling van trillingsblootstelling.

Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als de machine voor verschillende toepassingen of met verschillende uitrustingsstukken wordt gebruikt, kan het trillingsniveau veranderen. Het hogere trillingsniveau wordt beïnvloed door onvoldoende of te zelden onderhoud van het apparaat. De hierboven genoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele gebruiksperiode.

Om de blootstelling aan trillingen nauwkeurig in te schatten, dient u rekening te houden met perioden waarin de apparatuur is uitgeschakeld of wel is ingeschakeld maar niet wordt gebruikt. Nadat alle factoren zorgvuldig zijn beoordeeld, kan de algehele blootstelling aan trillingen aanzienlijk lager zijn.

Om de gebruiker te beschermen tegen de effecten van trillingen, moeten aanvullende veiligheidsmaatregelen worden genomen, zoals: periodiek onderhoud van het apparaat en de werktuigen, bescherming van de juiste temperatuur van de handen en een goede organisatie van het werk.

MILIEUBESCHERMING

De elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden afgevoerd, maar moeten voor het hergebruik in aangepaste faciliteiten worden gebracht. Nodige informatie kunt u bij de verkoper of plaatselijk autoriteiten verkrijgen. De afgedankte elektrische en elektronische apparatuur bevat stoffen gevaarlijk voor het milieu. De apparatuur die niet aan recycling wordt onderworpen, vormt een potentiële bedreiging voor het milieu en de menselijke gezondheid.

* Wijzigingen voorbehouden.
