58G036 - Lapų pūstuvas Graphite - Nemokama naudojimo instrukcija

Produkto tipas	Lapų pūstuvas
Gamintojas	Graphite
Modelis	58G036
Maitinimas	Akumuliatorius (58 V, ličio jonų)
Akumuliatoriaus talpa	2,0 Ah
Įkrovimo laikas	apie 60 minučių
Veikimo trukmė	apie 15–20 minučių (visa apkrova)
Variklio tipas	bešepetėlis
Pūtimo greitis	kintamas, iki 200 km/h
Oro srauto tūris	iki 500 m³/h
Triukšmo lygis	78 dB(A)
Vibracijos lygis	< 2,5 m/s²
Svoris (su akumuliatoriumi)	3,5 kg
Matmenys (ilgis x plotis x aukštis)	80 x 25 x 30 cm
Funkcijos	Lapų pūtimas, siurbimas (su priedais), smulkinimas
Talpos tūris (siurbimo režimu)	45 L
Pristatymo komplektacija	Lapų pūstuvas, akumuliatorius, įkroviklis, naudojimo instrukcija
Saugos nurodymai	Dėvėkite apsauginius akinius ir klausos apsaugą, nenaudokite lietuje
Priežiūra	Po naudojimo išvalykite, reguliariai keiskite oro filtrą
Atsarginės dalys	Akumuliatorius, įkroviklis, pūtimo vamzdis, filtras
Garantija	2 metai

Dažnai užduodami klausimai - 58G036 Graphite

Kaip tinkamai įkrauti akumuliatorių?

Naudokite tik kartu pateiktą įkroviklį. Prijunkite akumuliatorių prie įkroviklio ir įjunkite jį į elektros lizdą. Įkrovimo laikas yra apie 60 minučių. Visiškai įkrovus, šviesos diodas šviečia žaliai. Įkraukite akumuliatorių tik nuo 0°C iki 40°C temperatūroje.

Ar galiu lapų pūstuvą naudoti ir siurbimui?

Taip, jei naudojate papildomą siurbimo rinkinį (įsigyjamas atskirai). Sumontuokite siurbimo žarną ir surinkimo talpą. Prietaisas susmulkina lapus smulkinimo režimu ir surenka juos 45 litrų talpoje.

Ką reiškia įspėjamasis simbolis ant prietaiso?

Įspėjamasis simbolis (šauktukas trikampyje) nurodo svarbius saugos nurodymus. Prieš pirmą naudojimą būtinai perskaitykite naudojimo instrukciją, kad išvengtumėte sužalojimų.

Kaip išvalyti oro filtrą?

Išimkite oro filtrą (už dangčio) ir iškratykite jį. Esant dideliam užterštumui, nuplaukite jį šiltu vandeniu ir leiskite visiškai išdžiūti prieš vėl įdėdami. Pakeiskite filtrą ne rečiau kaip kartą per sezoną.

Kiek laiko veikia akumuliatorius?

Veikimo trukmė esant visai apkrovai yra apie 15–20 minučių. Esant mažesniam sūkių dažniui, veikimo laikas pailgėja. Visas įkrovimo ciklas trunka apie 60 minučių.

Kokie priedai yra prieinami?

Modeliui 58G036 yra prieinami šie priedai: siurbimo rinkinys (žarna ir talpa), atsarginis akumuliatorius, įkroviklis, pūtimo vamzdis ir oro filtras. Susisiekite su gamintoju arba apsilankykite Graphite svetainėje.

Kodėl prietaisas neįsijungia?

Galimos priežastys: 1) Akumuliatorius tuščias – įkraukite jį. 2) Apsauginis jungiklis nėra paspaustas – laikykite jį paspaustą, kol spaudžiate įjungimo mygtuką. 3) Prietaisas perkaito – leiskite jam atvėsti.

Kaip laikyti prietaisą žiemą?

Išimkite akumuliatorių ir laikykite jį kambario temperatūroje (10–25°C). Kruopščiai išvalykite prietaisą ir laikykite sausoje, neužšąlančioje vietoje. Surinkimo talpa turi būti ištuštinta.

Ar lapų pūstuvas tinka šlapiam lapijai?

Prietaisas nėra skirtas šlapiems lapams. Šlapi lapai yra sunkūs ir gali perkrauti variklį. Naudokite lapų pūstuvą tik ant sausų lapų, kad pasiektumėte optimalių rezultatų.

Kaip pakeisti antgalį?

Išjunkite prietaisą ir išimkite akumuliatorių. Atlaisvinkite antgalio fiksavimo mechanizmą ir nuimkite seną antgalį. Uždėkite norimą antgalį ir užfiksuokite jį, kol išgirsite spragtelėjimą. Įsitikinkite, kad jis tinkamai priglunda.

NAUDOJIMO INSTRUKCIJA 58G036 Graphite

ISPEJIMAS! Naudodami prietaisą, laikykitės saugos taisyklių. Savo ir trečiųjų šalių saugumui prieš naudodamiesi prietaisu perskaitykite šią instrukciją. Prašome pasilikti šį vadovą, kad galėtumėte sužinoti ateityje.

• Šis prietaisas nėra skirtas žmonėms (jskaitant vaikus), kurių fizinės, jutiminės ar psichinės galimybės yra ribotos, arba žmonėms, neturintiems patirties ar žinių apie įrangą, nebent tai daroma prižiūrint arba laikantis naudojimo instrukcijos. įrangą, kurią teikia už saugumą atsakingi žmonės.
• PRISIMINTI. Operatorius ar naudotojas yra atsakingas už avarijas ar pavojų kitiems žmonėms ar aplinkai.

Paruošimas

• Dirbdami visada dévèkite tvirtus batus ir ilgas kelnes.
• Visada naudokite asmenines apsaugos priemones, tokias kaip apsauginiai akiniai, klausos apsaugos priemonės.
• Prieš pradėdami darba, atidžiai patikrinkite vietą, kurioje dirbsite, ir pašalinkite visus objektus, kuriuos gali išmesti orapūte.

Naudokite

• Visada dirbkite avėdami ilgas kelnes ir tvirtus batus.
• Dirbkite tik dienos šviesoje arba esant labai geram dirbtiniam apšvietimui.
• Visada jsitikinkite, kad kojos yra tvirtos. Dirbkite atsargiai ant nuožulnių paviršių, kad neprarastumėte pusiausvyros.
• Neveikite be sumontuoto purkštuko.
• Isitikinkite, kad korpuso ventiliacijos angose nėra šiukšlių.
• Neleiskite prietaiso naudoti vaikams ar asmenims, kurie neskaitė šios instrukcijos.
• Susilaikykite nuo darbo su pašaliniais asmenimis, vaikais ar gyvūnais, esančiais šalia.
• Nenukreipkite oro ir lapų sprogimo į žmones.
• Dirbdami tvirtai laikykite prietaisą ir laikykite jį stabilioje darbinėje padėtyje.

Priežiūra ir sandėliavimas

• Laikykite visus komponentus geros büklés, kad jsitikintuméte, jog mašina gali veikti saugiai.
• Saugumo sumetimais pakeiskite susidėvėjusias ar pažeistas dalis.
  • Laikykite vaikams nepasiekiamoje vietoje.

DÉMESIO! Nepaisant iš esmės saugios konstrukcijos, saugumo priemonių ir papildomų apsaugos priemonių naudojimo, darbo metu visada lieka traumų rizika.

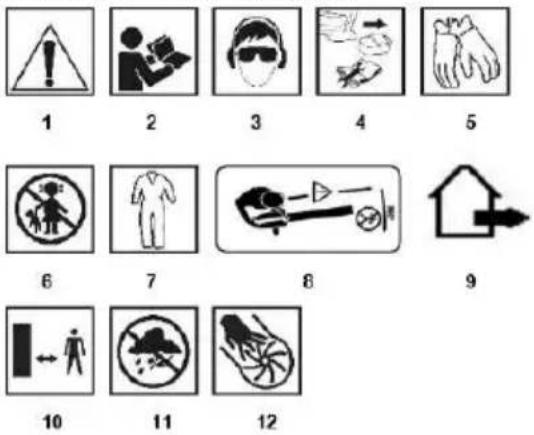

Panaudotų simbolių paaiškinimas.

1. ATSARGIAI! Imkitės specialių atsargumo priemonių.
2. Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos sąlygų!
3. Naudokite asmenines apsaugos priemones (apsauginius akinius, klausos apsaugos priemones).
4. Prieš atlikdami bet kokius pakeitimus ar valydami, išimkite bateriją iš prietaiso.
5. Mūvėkite apsaugines pirštines.
6. Laikykite vaikus atokiau nuo jrankio.
7. Naudokite apsauginius drabužius.
8. Isitikinkite, kad šalia esantys žmonės yra saugiu atstumu nuo sodo įrankio ir kad jų nesužeidžia ore esantys svetimkūniai.
9. Sodo prietaisas, skirtas naudoti lauke
10. Laikykitės saugaus atstumo nuo veikiančios sodo jrangos
11. Apsaugokite prietaisą nuo dręgmės.
12. Nekiškite rankų į angas, kol įrankis veikia.

STATYBA IR TAIKYMAS

Sodo dulkių siurblys yra rankinis prietaisas. Pavara yra nuolatinės srovės komutatoriaus variklis. Sodo dulkių siurblys yra dviejų funkcijų įtaisas, skirtas išsiurbtoms sodo atliekoms, pavyzdžiui, lapams, nupjautai žolei, mažoms šakoms ir kitoms lengvoms atliekoms, pūsti, nusiurbti ir malti. Sodo dulkių siurblys kaip pūstuvas skirtas valymo darbams aplink namą ir kiemo sodą. Puikiai tinka valyti ir šalinti lapus, nukirptą žolę, nukritusias spygliuovių spyglius iš vidaus, kelių ir takų. Šis prietaisas nėra skirtas naudoti pramonėje ir skirtas naudoti tik lauke.

ISPĖJIMAS! Nenaudokite prietaiso priešingai nei numatyta.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Žemiau pateikiama numeracija reiškia prietaiso komponentus, nurodytus grafiniuose šio vadovo puslapiuose.

1. Pūtimo antgalis
2. Purkštuko užrakto mygtukas
3. Perjungti
4. Greitasis rinkimas
5. Pagrindiné rankena
6. Pagalbinė rankena
7. Apatinis jsiurbimo vamzdis
8. Viršutinis jsiurbimo vamzdis
9. Uždenkite
10. Šiukšlių maišas
11. Ratai
12. Dangtelio fiksavimo mygtukas
13. Karabineris šiukšlių maišui
    * Gali būti skirtumu tarp piešinio ir gaminio.

IRANGA IR PRIEDAI

1. Šiukšlių maišas - 1 vnt.

2. Pūtimo antgalis - 1 vnt.

3. Siurbimo antgaliai - 2 vnt.

4. Ratai - 1 komplektas.
5. Varžtai - 2 vnt.

PASIRUOŠIMAS DARBUI

PÜSTINIO PURKŠLĖS SURINKIMAS / IŠMONTAVIMAS

• Pritvirtinkite pūstuvo antgalj (1) prie pūstuvo jkišdami ji j lizdą, kol užsifiksuos antgalio užrakto mygtukas (2) (A pav.).
• Išardydami oro srauto purkštuką (1), paspauskite purkštuko užrakto mygtuką (2) ir ištraukite oro srauto purkštuką (1) iš jungties (B pav.).

VAKUUMINIŲ VALIKLIŲ SURINKIMO VAMZDŽIŲ RINKIMAS

• Atsukite varančiujų ratų (11) pagrindo tvirtinimo varžtą (C pav.).
• Sumontuokite ratus (11) pastumdami juos j priekinio jsiurbimo vamzdžio (7) kreiptuvą (D pav.) Ir pritvirtinkite atsuktu varžtu (E pav.).
• Prijunkite apatinius (7) ir viršutinius (8) jsiurbimo vamzdžius (F pav.) Ir pritvirtinkite iš abiejų pusių pridedamais varžtais (G pav.).
• Atlaisvinkite ir nuimkite dangtį (9) stumdami dangtelio fiksavimo mygtuką (12) (H pav.).
• Jstatykite jkišdami viršutinį įsiurbimo vamzdį (8) į fiksatorių (I pav.) Ir, užfiksavę fiksatorių (J pav.), Jį užfiksuokite.
• Siurbimo sistema išmontuojama atvirkštine surinkimo tvarka.

ATLIEKŲ KREPŠELIO SURINKIMAS / IŠMONTAVIMAS

• Pritvirtinkite šiukšlių maišo (13) kabliuką į vieną iš apatinio purkštuko (7) skylių (K pav.).
• Pastumkite šiukšlių maišelio laikiklj (10) ant lizdo ir spauskite, kol užfiksujamas fiksavimo mygtukas (2) (L pav.).
• Norėdami išardyti šiukšlių maišą (10), paspauskite fiksavimo mygtuką (2) ir atlaisvinkite karabiną (13).

DĖMESIO! Nepradėkite dirbti, kol baigsite surinkti šiukšlių maišą.

DARBAS IR REGULIAVIMAS

IJUNGTI IŠJUNGTI

ISPEJIMAS! Prieš pradėdami eksploatuoti, įdėkite baterijas. Irenginiui reikalingos 2 baterijos, kitaip jis neveiks. Norint, kad prietaisas veiktų tinkamai, baterijų talpa ir įkrovos lygis turėtų būti vienodi.

ISPÉJIMAS! Prieš pradédami įsitikinkite, kad jungiklis yra išjungtoje padétyje ir visi komponentai yra tinkamai surinkti, kaip aprašyta šiame vadove.

ljungimas - paspauskite jungiklio mygtuką (3) (M pav.). Išjungimas - dar kartą paspauskite jungiklio mygtuką (3).

ORO SRAUTAS

• Kai pūtimo antgalio priekis yra maždaug 18 cm virš žemės, jjunkite prietaisą.
• Nukreipkite oro srautą i priekį ir lėtai judėkite per priešais esančius lapus ir šiukšles.
• Kai lapai / šiukšlės sudaro krūvą, perjunkite prietaisą j dulkių siurblio funkciją ir surinkite.

İSPĖJIMAS! Pradėdami ir dirbdami, visada tvirtai laikykite vejos dulkių siurblį abiem rankomis naudodami rankeną.

PADUOJIMAS

• Idėkite šiukšlių maišą.
• Įsiurbimo vamzdelį laikykite tiesiai virš lapų / šiukšlių.

- Ijunkite dulkių siurblį ir svyruodami į kairę ir į dešinę, įsiurbkite atliekas į įsiurbimo vamzdį, kur jie bus susmulkinti ir įdėti į šiukšlių maišą.

TUŠČIAS ATLIEKŲ KREPŠELI

DĖMESIO! Jei šiukšlių maïše užpildymo lygis yra didelis, siurbimo galia žymiai sumažėja.

Norint ištuštinti užpildytą šiukšlių maišą, jo nereikia išardyti.

• Atidarykite dulkių maišo (10) užraktą ir ištuštinkite atliekas.
• Uždarykite dulkių maišo (10) užtrauktuką.

GREITIO RANKENÉLÉ

Sodo dulkių siurblys leidžia dirbti su skirtinga pūtimo / siurbimo jęga. Reguliavimas atliekamas sukimosi greičio rankenėle (4) 1–6 diapazone, nurodytu jo apskritime. Norėdami nustatyti norimą pūtimo / siurbimo jęgą, pasukite greičio rankenėlę (4) į teisingą padėtį (M pav.).

Teisingas pūtimo / įsiurbimo jėgos pasirinkimas atliekamas eksploatacijos metu, nereikia išjungti prietaiso.

DÉMESIO! Nenaudokite didelès pūtimo / siurbimo jęgos, nebent tai būtina.

APTARNAVIMAS IR PRIEŽIŪRA

!SPĖJIMAS! Prieš pradėdami diegimo, derinimo, taisymo ar priežiūros darbus, išimkite baterijas iš prietaiso.

VALYMAS

• Po kiekvieno naudojimo prietaisą rekomenduojama išvalyti.
• Variklio korpuse visą laiką neturi būti dulkių ir nešvarumu.
• Nuvalykite prietaisą švaria šluoste arba pūskite jj suspaustu oru žemame slęgyje.
• Nenaudokite vandens ar cheminių valiklių
• Būkite atsargūs, kad j prietaisą nepatektų vandens.
• Baigę darba, išimkite šiukšlių maišą, jį suplakite ir kruopščiai išvalykite, kad nesusidarytų pelėsis ir nemalonus kvapas.
• Labai užterštą šiukšlių maišą reikia ištuštinti, nuplauti šiltu muiluotu vandeniu ir kruopščiai išdžiovinti.
• Jei spyną sunku atidaryti, dantis aptepkite muilu.
• Jei purvinas, valykite jsiurbimo vamzdj šepetėliu.

PRIEŽIŪRA IR LAIKYMAS

• Isitikinkite, kad varžtai yra tinkamai priveržti, kad galétuméte saugiai dirbti.
• Patikrinkite, ar šiukšlių maišas nesusidėvėjęs ir ar nėra deformuotas.
• Naudokite tik originalius priedus ir originalias atsargines dalis.
• Kai prietaisas nenaudojamas, jį reikia laikyti sausoje ir vaikams nepasiekiamoje vietoje.
  Visus gedimus turėtų pašalinti gamintojo įgaliotas servisas.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Belaidis sodo dulkių siurblys 58G036
Parametras	Vertė
Baterijos įtampa	(2x18V DC) 36V DC
Oro srautas	220 m^3 / val
Maksimalus oro greitis	200 km / val
Šlifavimo laipsnis	9: 1
Krepšio talpa	35 litrai
Greičio dydis	6
Apsaugos klasė	III
Mišios	3,9 kg
Pagaminimo metai	2021 m
58G036 reiškia mašinos tipą ir pavadinimą

GARSO IR VIBRACIJOS DUOMENYS

Garso slėgio lygis	LpA= 97,0 dB(A) K= 1,2 dB(A)
Garso galios lygis	LwA= 106,0 dB(A) K= 1,0 dB(A)
Vibracijos pagreičio vertė	ah< 2,5 m/s2K= 1,5 m/s2

Informacija apie triukšmą ir vibraciją

Prietaiso skleidžiamo triukšmo lygj apibūdina: skleidžiamo garso slėgio LpA lygis ir garso galios lygis LwA (kur K yra matavimo neapibrėžtis). Jrenginio skleidžiamos vibracijos apibūdinamos pagal vibracijos pagreičio ah vertę (kur K yra matavimo neapibrėžtis).

Šiame vadove pateikiami skleidžiamo garso slėgio LpA, garso galios lygio LwA ir vibracijos pagreičio ah lygiai buvo išmatuoti pagal EN 50636-2-100. Nurodytas vibracijos lygis ah gali būti naudojamas prietaisų palyginimui ir pradiniam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis yra tipiškas tik pagrindiniam prietaiso naudojimui. Jei mašina naudojama skirtingoms reikmėms arba su skirtingais darbo jrankiais, vibracijos lygis gali pasikeisti.

Aukštesniam vibracijos lygiui jtakos turės netinkama arba per retai atliekama prietaiso priežiūra. Dėl aukščiau nurodytų priežasčių gali padidėti vibracijos poveikis per visą veikimo laikotarpį.

Norėdami tiksliai įvertinti vibracijos poveikį, apsvarstykite laikotarpius, kai įranga yra išjungta arba kai ji yra įjungta, bet nenaudojama. Atidžiai įvertinus visus veiksnius, bendras vibracijos poveikis gali būti žymiai mažesnis.

Siekiant apsaugoti vartotoja nuo vibracijos poveikio, turėtų būti įgyvendintos papildomos saugos priemonės, tokios kaip: periodinė prietaiso ir darbo įrankių priežiūra, tinkamos rankų temperatūros apsauga ir tinkamas darbo organizavimas.

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti j atitinkamą atliekų perdirbimo jmonę. Informacijos apie atliekų perdirbimą kreiptis j pardavėją arba vietos valdžios institucijas. Susidėvėję elektriniai ir elektroniniai prietaisai turi gamta kenksmingų medžiagų. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

* Pasiliekame teisę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa" (toliau: „Grupa Topex”), kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos šios instrukcijos (toliau: „instrukcija”) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, dėl autorių ir gretutinių teisių apsaugos, priimtą jstatymą (t.y., nuo 2006 metų įsigaliojęs įstatymas Nr. 90, vėliau 631 su įstatymo pakeitimais). Neturint raštiško Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra griežtai draudžiama bei gresia civilinė ar baudžiamoji atsakomybė.
