Producttype	Stuurwiel met force feedback
Merk	Thrustmaster
Model	T150 Pro
Gewicht	7 kg (stuurwiel en pedaalset)
Voeding	220-240 V, 50 Hz, 0,8 A (Europese versie) of externe netadapter (andere regio's)
Draaihoek	1080 graden
Compatibiliteit	PlayStation 3, PlayStation 4, PC (met stuurprogramma's)
Connectiviteit	USB, connector voor pedaalset, connector voor versnellingsbak (apart verkrijgbaar)
Type force feedback	Force Feedback
Pedaalset	3 pedalen met hoogte-, afstand- en hellingsinstellingen
Bevestigingssysteem	Metalen spanschroef met bevestigingssysteem voor tafel of bureau
Firmware-update	Ja, via pc op de site support.thrustmaster.com
Hoofdmateriaal	Kunststof voor de basis, rubber voor de velg, metaal voor de pedalen
Garantie	2 jaar in de Europese Unie (volgens lokale wetgeving)
Onderhoud	Reinigen met een zachte, droge doek; ventilatieopeningen niet blokkeren
Veiligheid	Open de basis niet; niet op blote voeten of met sokken gebruiken; let op force feedback
Meegeleverde accessoires	Stuurwiel, pedaalset, USB-kabel, voedingskabel, bevestigingssysteem, inbussleutel 2,5 mm, conische stop (niet geïnstalleerd)
Speciale functies	Elektronische inversie van de pedalen (MODE-knop), automatische kalibratie, conische stopmodule voor de rem
Talen van de handleiding	Frans, Engels, Duits, Spaans, Italiaans, Nederlands, Pools, Portugees, Russisch, Turks, enz.

Veelgestelde vragen - T150 Pro THRUSTMASTER

Hoe kalibreer ik het T150 Pro-stuurwiel?

Het stuurwiel kalibreert automatisch wanneer u het aansluit op de ingeschakelde console of pc. Tijdens de automatische kalibratie moet u het stuurwiel niet aanraken en niet op de pedalen drukken. Het stuurwiel maakt een volledige rotatie van 1080° en centreert zich.

Hoe kan ik de gaspedaal- en koppelingspedalen omkeren?

Druk gedurende 2 seconden op de MODE-knop (op de basis). Het lampje verandert van rood (normaal) naar groen (omgekeerd). Om terug te keren, drukt u nogmaals 2 seconden.

Wat te doen als het stuurwiel niet meer reageert of verkeerd gekalibreerd lijkt?

Schakel de console of pc uit, koppel alle kabels los (USB, voeding, pedaalset) en sluit ze in de juiste volgorde weer aan: eerst de pedaalset, dan de voeding, dan de USB. Start het systeem opnieuw op en start het spel.

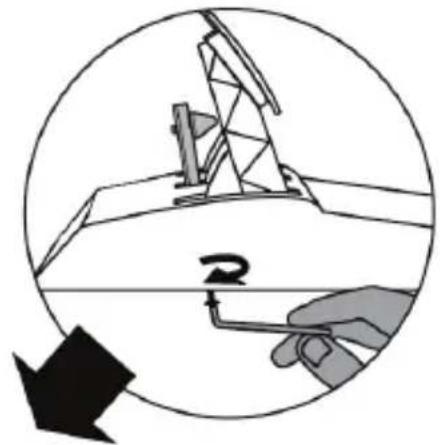

Hoe installeer ik de conische stopmodule ('Conical Rubber Brake') op het rempedaal?

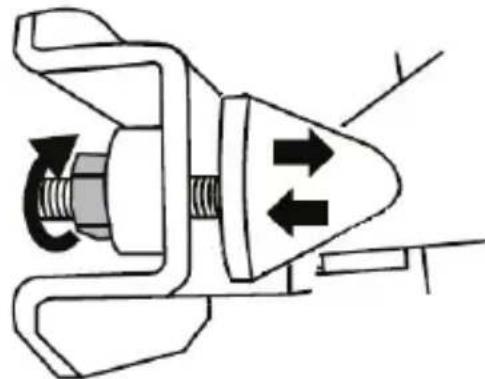

Schroef de conische stop op de metalen houder, vervolgens de stelmoer. Plaats het geheel aan de achterkant van de rempedaalarm en bevestig het met de meegeleverde bevestigingsschroef onder de pedaalset met de inbussleutel van 2,5 mm.

Is het T150 Pro-stuurwiel compatibel met een pc?

Ja, zet de USB-schakelaar op PS3, download de stuurprogramma's van support.thrustmaster.com (sectie Stuurwielen/T150 PRO Force Feedback > Stuurprogramma's), installeer ze en gebruik het configuratiescherm om de force feedback aan te passen.

Hoe stel ik de helling van de pedalen in?

Draai de 2 schroeven los die de metalen kop vasthouden met de inbussleutel. Draai de plastic kopsteun 180° om de helling te veranderen (2 standen per pedaal). Draai alles weer vast.

Waarom is het MODE-lampje groen en werkt het gaspedaal niet?

Met de originele T3PA-pedaalset moet het lampje rood zijn. Als het groen is, zijn het gaspedaal en het koppelingspedaal omgekeerd. Druk 2 seconden op de MODE-knop om terug te keren naar de normale modus (rood).

Hoe bevestig ik het stuurwiel op een tafel of bureau?

Plaats het stuurwiel op het oppervlak. Steek de spanschroef in het bevestigingssysteem en draai het geheel (tegen de klok in) in de grote schroefdraad onder het stuurwiel tot het stabiel is. Draai nooit alleen de schroef zonder het bevestigingssysteem.

Hoe werk ik de firmware van het stuurwiel bij?

Ga op de pc naar support.thrustmaster.com, klik op Stuurwielen / T150 PRO Force Feedback en vervolgens op Firmware, download het en volg de installatie-instructies. Het versienummer verschijnt in het configuratiescherm.

Wat zijn de belangrijke veiligheidsvoorschriften?

Speel niet op blote voeten of met sokken met de pedaalset. Steek uw vingers niet onder de zijkanten van de pedalen. Raak het stuurwiel niet aan tijdens het kalibreren en steek uw handen niet in de velg. Koppel de voeding los bij een vreemde geur of abnormale hitte.

GEBRUIKSAANWIJZING T150 Pro THRUSTMASTER

Om er zeker van te zijn dat het T150-racestuur correct werkt met games, moet u mogelijk de automatische updates voor de games installeren (beschikbaar wanneer het systeem met internet is verbonden).

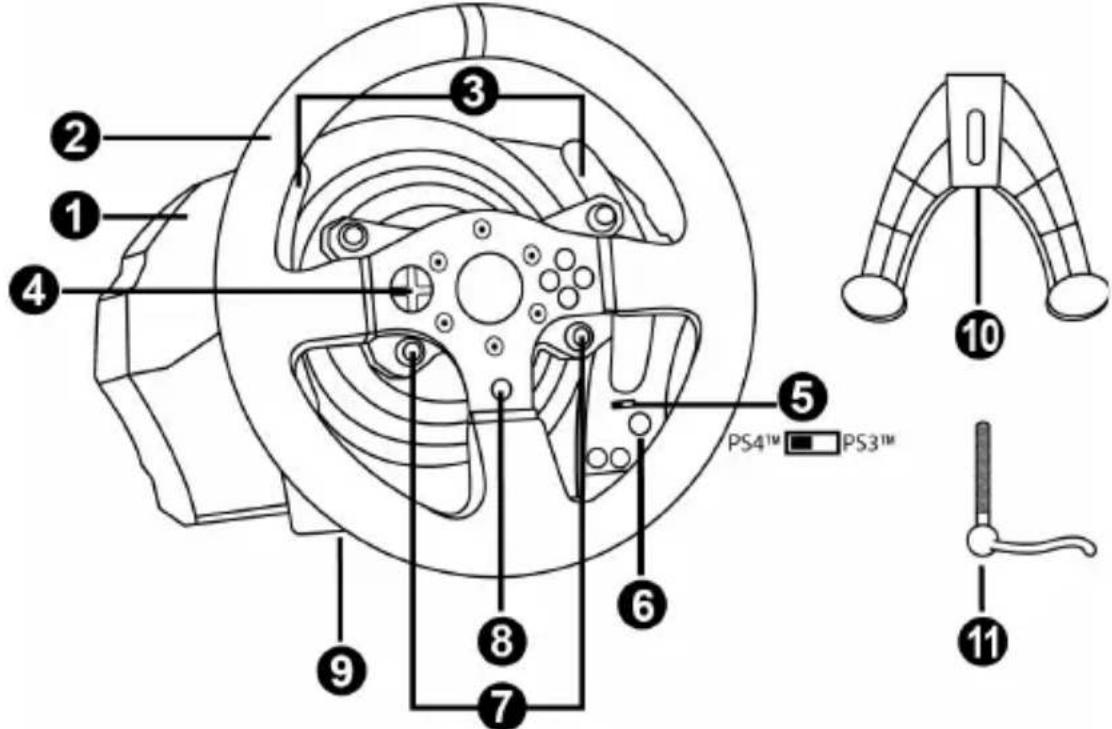

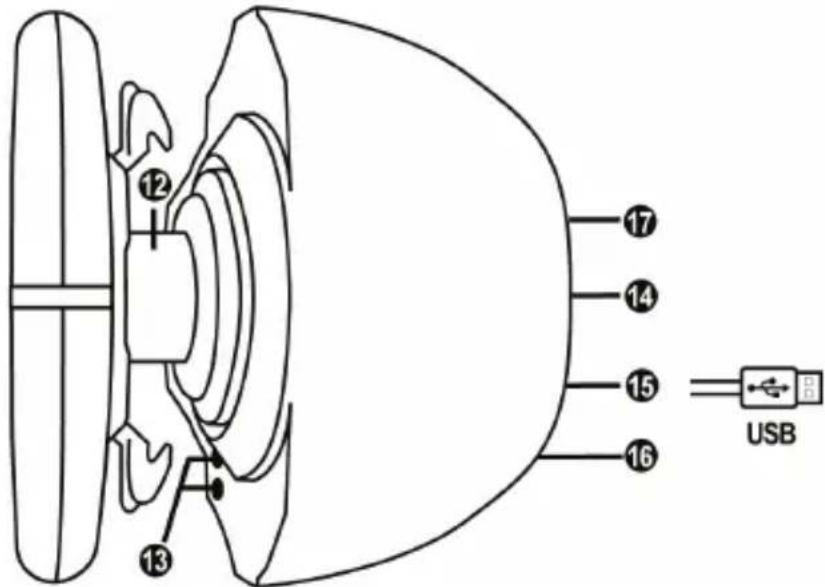

TECHNISCHE SPECIFICATIES

1 T150-voet
2 Stuur
3 2 sequentiële schakelflippers (Up & Down)
4 Richtingsknoppen
5 Ingebouwde USB-schuifschakelaar voor PS4™/PS3™
6 MODE-knop + rood/groen-indicator

7 SELECT/START-knoppen op de PS3™ en SHARE/OPTIONS-knoppen op de PS4™
8 PS-knop
9 Groot schroefgat (voor bevestigingssysteem en -schroef)
10 Bevestigingssysteem
11 Metalen bevestigingsschroef

12 Stuuras
13 L3/R3-knoppen
14 Voedingskabel of connector voor netstroom (kan per land verschillen)

15 USB-kabel en -connector voor racestuur
16 Connector voor versnellingsbak (versnellingsbak wordt apart verkocht)
17 Connector voor pedaalset

HET RACESTUUR AANSLUITEN OP EEN STOPCONTACT: LEES DIT VOORDAT U VERDER GAAT!

Het land waarin het racestuur is aangeschaft, is bepalend voor het soort netvoeding dat het stuur gebruikt.

Alleen Europese versies

Belangrijke opmerking: de Europese versie van de T150 heeft een interne voeding ingebouwd in de voet van het racestuur.

- Steek de netstroomstekker van het stuur in een stopcontact.

Andere versies (niet-Europees)

Opmerking: de niet-Europese versie van de T150 heeft, in tegenstelling tot de Europese versie, een externe voedingsadapter die apart wordt meegeleverd bij het racestuur.

- Sluit de externe voedingsadapter aan op de betreffende connector op de achterzijde van het racestuur. Sluit daarna de externe voedingsadapter aan op een stopcontact met hetzelfde voltage als de adapter.

WAARSCHUWINGEN

Lees, voordat u dit product gebruikt, deze handleiding zorgvuldig door en bewaar hem om eventueel op een later tijdstip te kunnen raadplegen.

Waarschuwing — Elektrische schok

* Berg dit product op een droge plek op, uit de zon en stofvrij.
* Trek nooit te hard aan een kabel of connector en zorg dat er geen knikken in kabels komen.
* Mors geen vloeistoffen op het product of op een connector.
* Veroorzaak geen kortsluiting.
* Haal het product nooit uit elkaar, gooi het niet in het vuur en stel het niet bloot aan hoge temperaturen.
* Gebruik geen andere netstroomkabel dan de kabel meegeleverd bij het racestuur.
* Gebruik de netstroomkabel nooit als de kabel, de stekkers of de connectoren zijn beschadigd, gespleten of gebroken.
* Controleer dat de netstroomkabel correct is aangesloten op het stopcontact en correct is aangesloten op de achterzijde van de voet van het racestuur.
* Maak het stuur niet open. Er bevinden zich geen door de gebruiker te onderhouden of repareren onderdelen in. Alle reparaties dienen te worden uitgevoerd door de fabrikant, haar bevoegde vertegenwoordiger of een gekwalificeerd technicus.
* Gebruik alleen door de fabrikant goedgekeurde hulpstukken en accessoires.
* Als het racestuur zich vreemd gedraagt, bijvoorbeeld door rare geluiden te maken, heet te worden of te stinken, stop dan onmiddellijk met het gebruik, haal de stekker uit het stopcontact en maak alle andere kabels los.
* Als het racestuur langere tijd niet wordt gebruikt, haal dan de stekker uit het stopcontact.
* Het stopcontact moet in de buurt van de apparatuur zijn en moet goed bereikbaar zijn.

Ventilatieopeningen

Blokkeer nooit de ventilatieopeningen op de voet van het stuur. Aanwijzingen voor optimale ventilatie:

* Plaats de voet niet in een krappe ruimte.
* Leg nooit iets over de voet heen.
* Zorg dat de ventilatieopeningen stofvrij blijven.

* Plaats de voet van het stuur minimaal 10 cm van een muur.

Om veiligheidsredenen mogen de pedalen nooit met blote voeten worden bediend of met alleen sokken aan.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN.

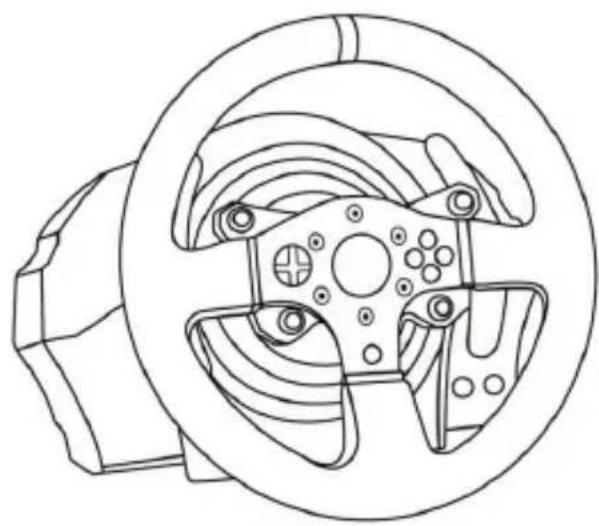

Waarschuwing — Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen

Gamen met een Force Feedback-stuur kan leiden tot pijn in de gewrichten of de spieren. Hoe voorkomt u problemen:

* Vermijd langdurige gamesessies.
* Neem na elk uur gamen een pauze van 10 tot 15 minuten.
* Stop met gamen bij last van vermoeidheid of pijn in handen, polsen, armen, voeten of benen, en rust een paar uur voordat u weer verder gaat met gamen.

Waarschuwing — Mogelijk letsel ten gevolge van Force Feedback en repetitieve

bewegingen (vervolg)

* Stop al het gamen als de hierboven beschreven symptomen van pijn of ongemak blijven aanhouden tijdens het gamen en raadpleeg een huisarts.
* Houd het stuur, de voet en de pedaalset buiten het bereik van kinderen.

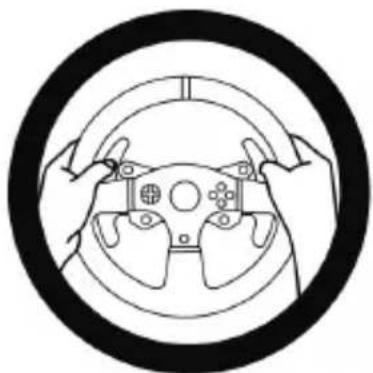

* Houd tijdens het gamen altijd twee handen aan het stuur op de juiste stand en laat het stuur nooit helemaal los.
* Zorg er tijdens het gamen voor dat handen of vingers nooit in de buurt van of onder de pedalen of de pedaalset komen.
* Steek tijdens het kalibreren en gamen nooit een vinger, hand of arm door de openingen van het racestuur.
* Zorg er voor dat de voet van het racestuur stevig vast zit, zoals beschreven in deze handleiding.

Product mag alleen verplaatst worden door gebruikers van 14 jaar of ouder

ZWAAR PRODUCT

Wees voorzichtig en laat het product niet op uzelf of iemand anders vallen!

ALTIJD NOOIT NOOIT

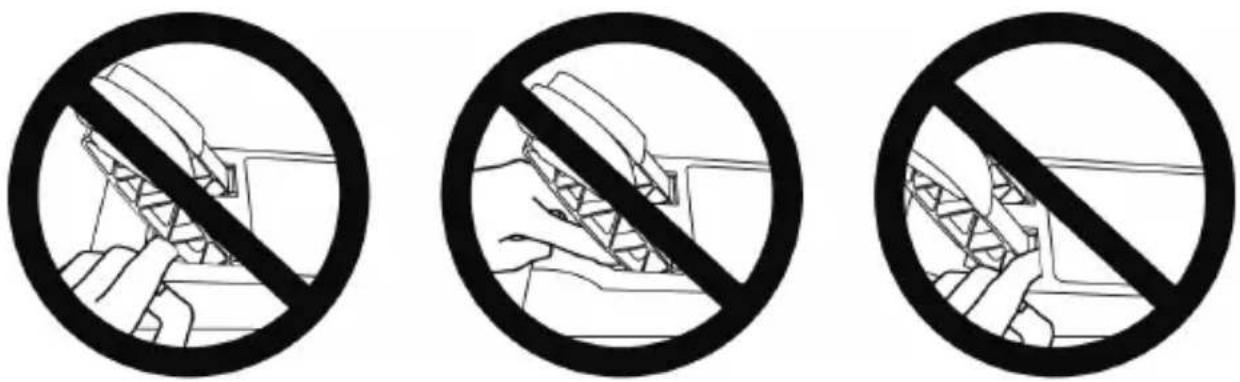

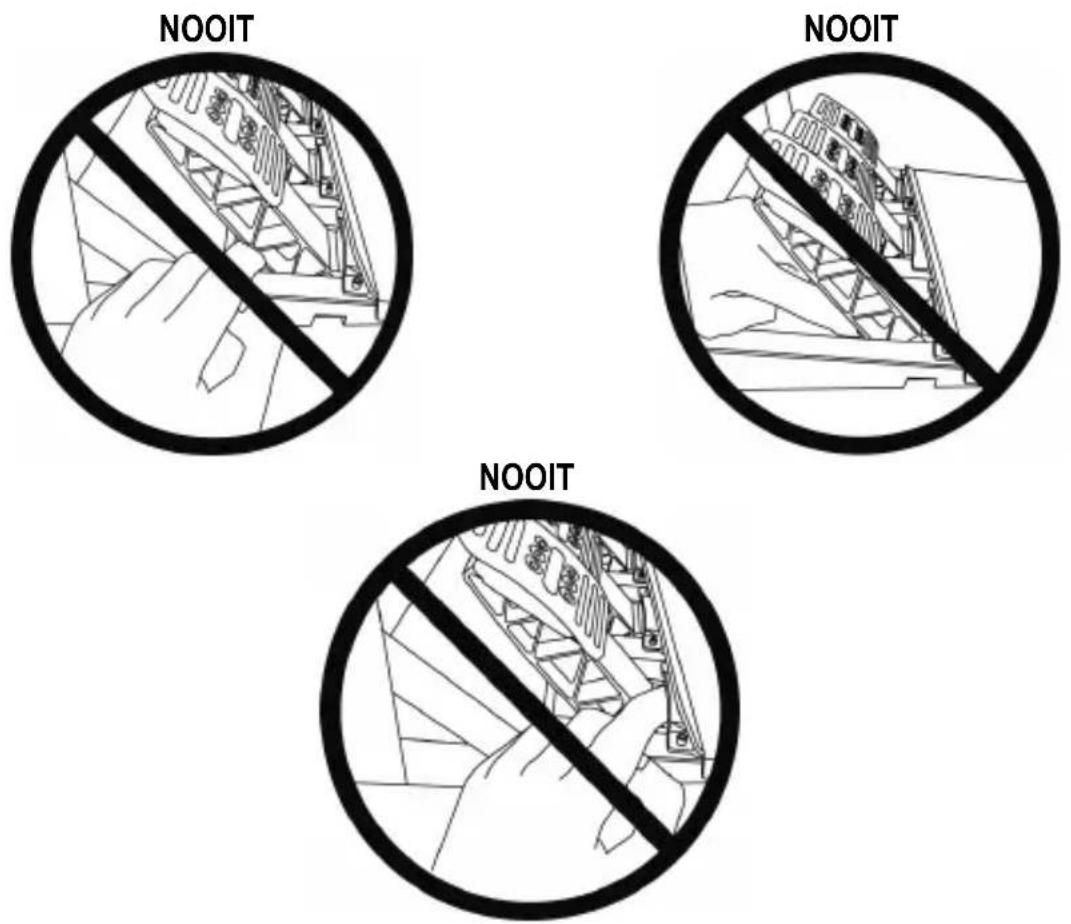

Waarschuwing — Pedaalset beknellingsgevaar bij gebruik

* Houd de pedaalset buiten het bereik van kinderen.
* Houd tijdens het gamen nooit uw vingers op of in de buurt van de zijkanten van de pedalen.
* Houd tijdens het gamen nooit uw vingers op of in de buurt van de achterkant van de pedalen.
* Houd tijdens het gamen nooit uw vingers op of in de buurt van de voorkant van de pedalen.

NOOIT NOOIT NOOIT

Waarschuwing — Pedaalset beknellingsgevaar bij gebruik

* Berg de pedaalset op een veilige plaats op, buiten het bereik van kinderen.

DE FIRMWARE VAN HET RACESTUUR BIJWERKEN

De firmware in de voet van het racestuur kan worden bijgewerkt naar een nieuwere verbeterde versie wanneer een dergelijke versie beschikbaar komt.

Om de huidige versie van de firmware van het racestuur weer te geven en deze bij te werken indien gewenst: ga op een PC naar http://support.thrustmaster.com. Klik op Racesturen / T150 PRO Force Feedback, selecteer Firmware en volg de instructies voor het downloaden en installeren.

Belangrijke opmerking:

Op een pc moet de USB-schuifschakelaar (5) op de voet van het racestuur altijd in de stand PS3™ staan.

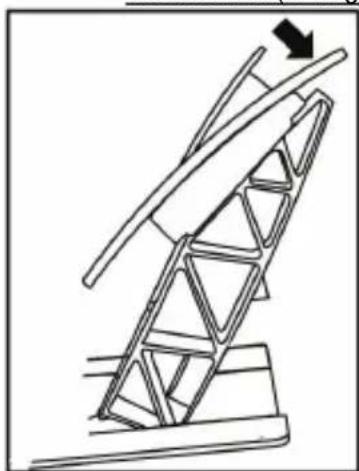

DE HOEK VAN HET PEDAAL AANPASSEN

De pedaalhoek kan worden ingesteld.

De instructies voor het afstellen van een pedaal zijn beschikbaar op http://support.thrustmaster.com. Klik op Racesturen / T150 PRO Force Feedback en selecteen vervolgens Handleiding of FAQ.

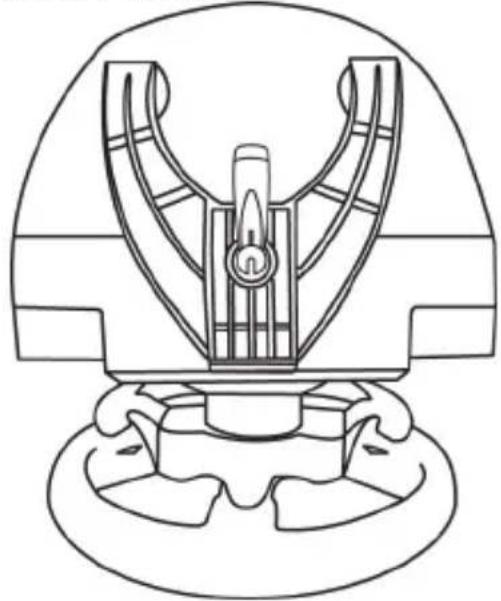

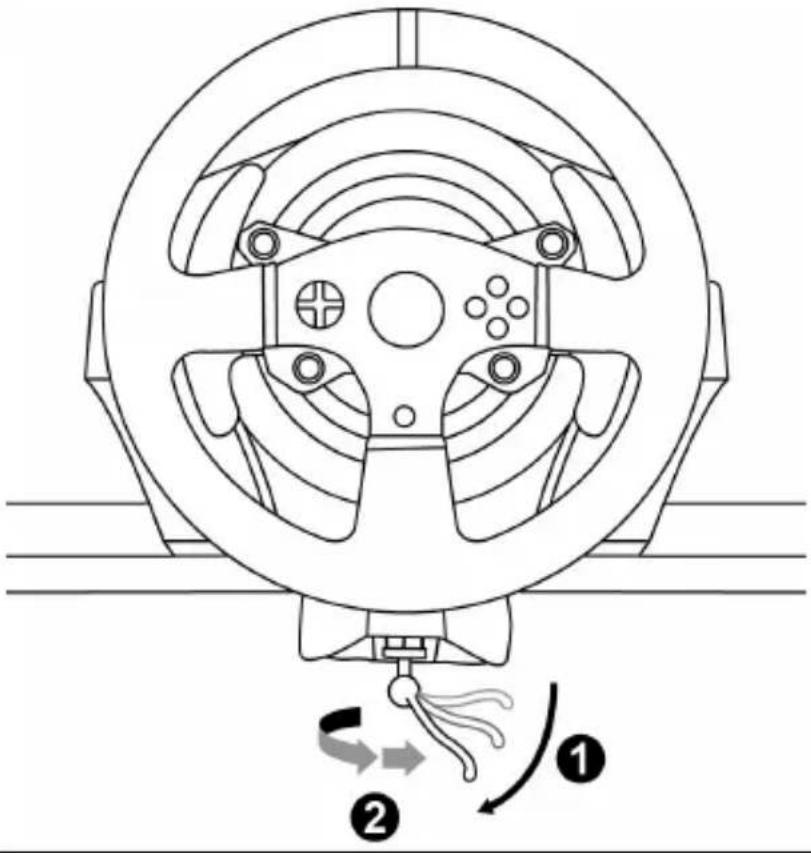

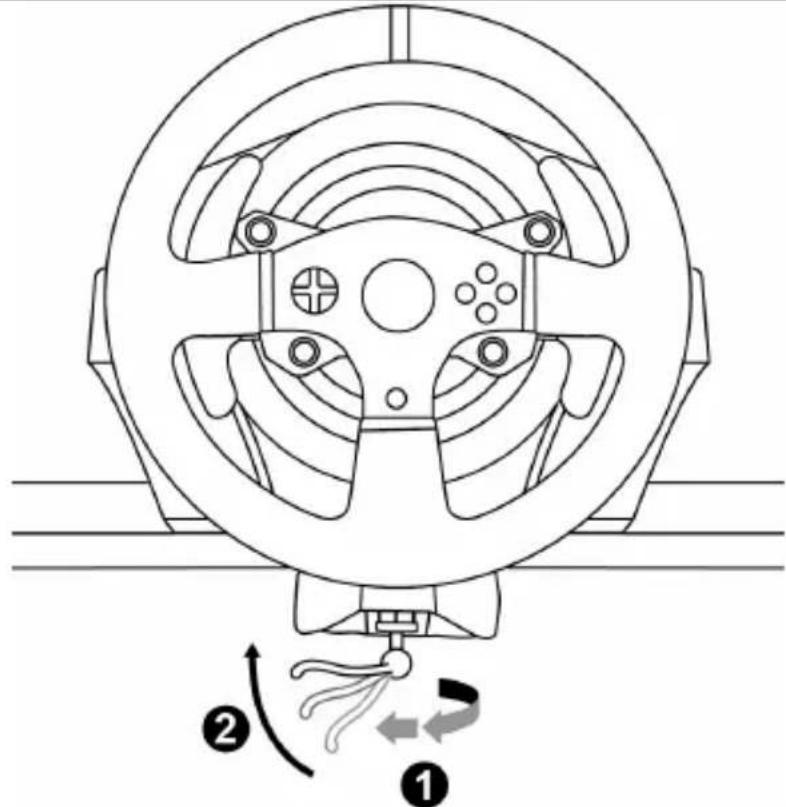

Het racestuur op een tafel of werkblad bevestigen

1. Plaats het racestuur op een tafel of een ander horizontaal, vlak en stabiel oppervlak.
2. Plaats de bevestigingsschroef (11) in het bevestigingssysteem (10) en draai de schroef aan (tegen de klok in) zodat deze vast komt te zitten in het schroefgat (9) onder het racestuur en het stuur volledig stabiel is.

ALTIJD NOOIT

WAARSCHUWING: draai de schroef nooit in het racestuur zonder het bevestigingssysteem!
(Daarmee kunt u het racestuur beschadigen).

BEVESTIGEN / VERWIJDEREN	RICHTING
Vastdraaien:Draai de schroef linksom vast (tegen de wijzers van de klok in).
Losdraaien:Draai de schroef rechtsom los (met de wijzers van de klok mee).

De pedaalset aan een cockpit bevestigen

1. Bevestig de pedaalset met behulp van de kleine schroefdraden onderop de pedaalset.
2. Draai twee M6-schroeven (niet meegeleverd) door het cockpitpaneel en in de twee kleine schroefgaten aan de onderkant van de pedaalset.
   Belangrijk: de M6-schroeven mogen niet langer zijn dan de dikte van het paneel + 10 mm. Langere schroeven kunnen de componenten in de pedaalset beschadigen.

Schema's voor cockpits (voor het plaatsen van de voet van het racestuur en/of de pedaalset) zijn beschikbaar op http://support.thrustmaster.com. Klik op Racesturen / T150 PRO Force Feedback en selecteer vervolgens Handleiding of FAQ..

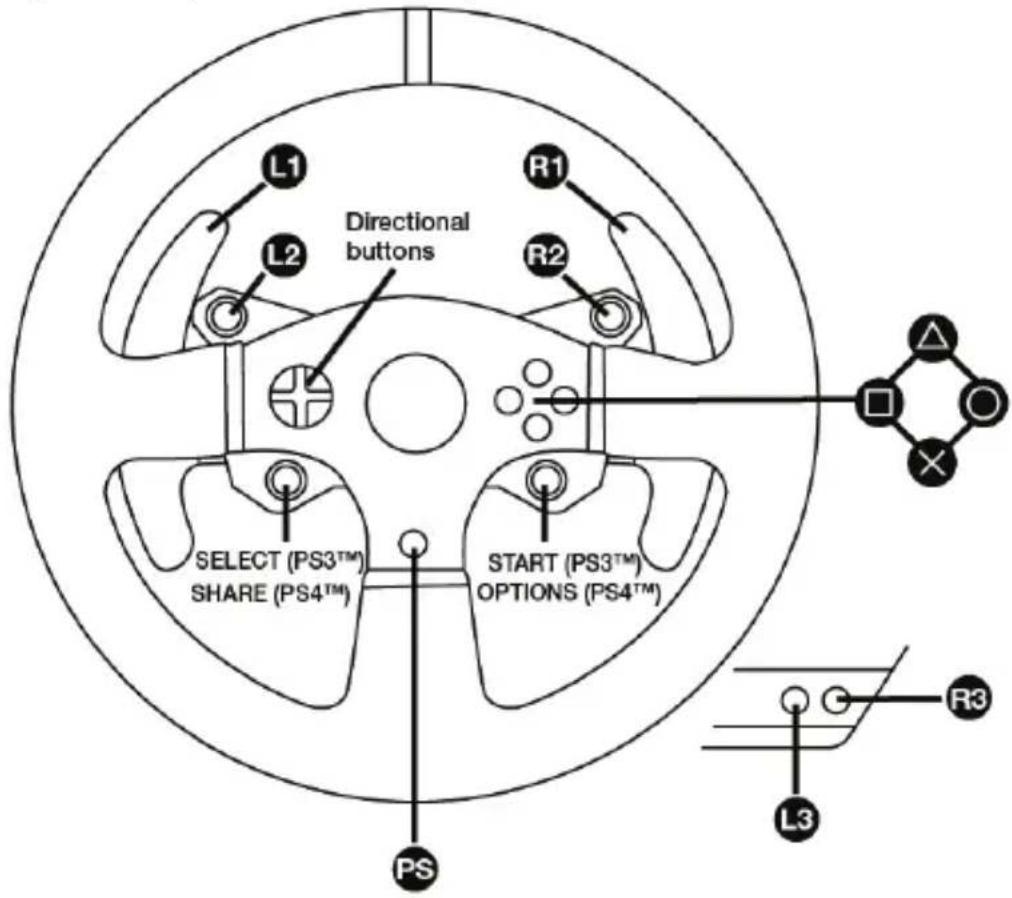

Mapping voor PlayStation®3 en PlayStation®4

HET RACESTUUR GEREED MAKEN VOOR DE PlayStation®3 OF PlayStation®4

1. Sluit de pedaalset aan op de connector (17) aan de achterkant van de voet van het racestuur.
2. Sluit de netstroomkabel aan op de connector (14) aan de achterkant van de voet van het racestuur.
3. Sluit de netstroomkabel aan op een stopcontact met de correcte netspanning.

Raadpleeg voor meer informatie over dit onderwerp de sectie HET RACESTUUR AANSLUITEN OP EEN STOPCONTACT op pagina 3 van deze handleiding.

1. Zet de USB-keuzeschakelaar (5) op de voet van het racestuur in de gewenste stand: PS3™ of PS4™. Dit is afhankelijk van het gebruikte systeem of de gebruikte game.
2. Sluit de USB-connector (15) van het stuur aan op een van de USB-poorten van het systeem.
3. Zodra het systeem stroom krijgt, kalibreert het stuur zichzelf.
4. Als de USB-keuzeschakelaar in de stand PS4™ staat, drukt u op de PlayStation®4 op de PS-knop (8) op het racestuur en gaat u naar uw Sony Entertainment Network account om het stuur te kunnen gebruiken.

Nu kan er gespeeld worden!

Belangrijke opmerkingen:

• De USB-keuzeschakelaar (5) op de voet van het racestuur moet altijd op de correcte stand (PS3™ of PS4™) worden gezet voordat de USB-kabel van het stuur op het systeem wordt aangesloten. Als u de stand van de keuzeschakelaar wilt veranderen, koppelt u de USB-kabel los van het systeem, verandert u de stand en sluit u de USB-kabel weer aan op het systeem.
• Op de PlayStation®3 moet de USB-keuzeschakelaar (5) altijd in de stand PS3™ staan:

* Het stuur wordt in de meeste games herkend als een T500RS-stuur.

* Het stuur werkt in compatibele games en in systeemmenu's.

* De "PS"-functie op het stuur werkt.

• Op de PlayStation®4 met de USB-keuzeschakelaar (5) in de stand PS3™:
  * Het stuur wordt in de meeste games herkend als een T500RS-stuur.
  * Het stuur werkt in compatibele games, maar niet in systeemmenu's.
  * De "SHARE"- en de "PS"-functie op het stuur werken niet.

• Op de PlayStation®4 met de USB-keuzeschakelaar (5) in de stand PS4™:
  * Vergeet niet op de PS-knop (8) op het stuur te drukken om het stuur te kunnen gebruiken.
  * Het stuur wordt in de meeste games herkend als een T300 RS of T150-stuur.
  * Het stuur werkt in compatibele games en in systeemmenu's.
  * De "SHARE"- en de "PS"-functie op het stuur werken.

• De lijst met PlayStation®3- en PlayStation®4-games die compatibel zijn met de T150 en de daarvoor benodigde stand van de USB-keuzeschakelaar (5) is beschikbaar op:

http://support.thrustmaster.com (klik op Wheels / T150 PRO Force Feedback).

Deze lijst wordt regelmatig bijgewerkt.

HET RACESTUUR EN DE PEDAALSET AUTOMATISCH KALIBREREN

Het stuur kalibreert zichzelf automatisch wanneer u het stuur op een stopcontact aansluit en de USB-connector van het stuur op het PlayStation ^® 3 of PlayStation ^® 4 systeem aansluit.

Tijdens deze kalibratie zal het stuur snel 1080 graden linksom en rechtsom draaien voordat het stopt in de middenstand.

WAARSCHUWING:

Tijdens het automatisch kalibreren mag u het stuur niet aanraken.

(Raakt u het stuur toch aan, dan kan dit leiden tot een onjuiste kalibratie en/of persoonlijk letsel).

AUTOMATISCH KALIBREREN VAN DE PEDAALSET

Sluit de pedaalset nooit aan op de voet van het racestuur of koppel deze nooit los van de voet terwijl het is aangesloten op het systeem of tijdens het gamen. Doet u dit toch, dan kan dat leiden tot een onjuiste kalibratie.

Sluit altijd eerst de pedaalset aan voordat u het racestuur aansluit op het systeem.

Nadat de kalibratie van het racestuur gereed is en de game gestart is, zijn de pedalen automatisch gekalibreerd na een paar keer intrappen.

WAARSCHUWING:

Trap de pedalen nooit in

tijdens het zelfkalibreren van het stuur of tijdens het laden van de game.

(Dit kan leiden tot een onjuiste kalibratie).

Als het racestuur en de pedaalset niet goed werken of niet goed gekalibreerd lijken te zijn:

zet het systeem uit en koppel alle aansluitingen van het stuur los. Sluit daarna alle kabels weer aan, inclusief de voedingskabel en de pedaalset, en herstart het systeem en de game.

MODE-KNOP EN INDICATOR (6)

MODE-knop voor de pedaalset

De pedaalset geleverd bij de T150 heeft drie pedalen.

Let er bij het gebruik van deze pedaalset op dat de indicator rood blijft branden. Is dit niet het geval, dan werkt het gaspedaal mogelijk niet correct.

De T150 is compatibel met de Thrustmaster-pedaalsets met drie pedalen (worden apart verkocht). Op deze sets is het mogelijk de functie van het koppelingspedaal en het gaspedaal te verwisselen.

Dit doet u door de MODE-knop (6) twee seconden ingedrukt te houden.

De door u ingestelde functie van de pedalen wordt opgeslagen in het interne geheugen van het racestuur.

GASPEDAAL EN KOPPELINGSPEDAAL	Kleur van de MODE-indicator (6)
NORMAAL	ROOD
VERWISSELD	GROEN

Meer functies van de MODE-knop

Meer informatie over de MODE-knop en de indicator vindt u op http://support.thrustmaster.com. Klik op Racesturen / T150 PRO Force Feedback en selecteer vervolgens Handleiding of FAQ.

HELPBESTANDEN EN FAQs

Ga naar http://support.thrustmaster.com. Klik op Racesturen / T150 PRO Force Feedback en selecteer vervolgens Handleiding of FAQ.

HET RACESTUUR INSTALLEREN OP UW PC\* DE FIRMWARE VAN HET RACESTUUR BIJWERKEN

*PC-compatibiliteit niet getest en niet ondersteund door Sony Interactive Entertainment Europe.

Voor meer informatie, ga naar http://support.thrustmaster.com.

T3PA

1 Metalen steun voor conische begrenzer (niet geïnstalleerd bij levering)
2 Conische begrenzer
3 Bevestigingsbout voor metalen steun

4 2,5 mm inbussleutel (meegeleverd)
5 Afstelmoer voor conische begrenzer
4 2,5 mm inbussleutel (meegeleverd)
5 Afstelmoer voor conische begrenzer

Lees, voordat u dit product gebruikt, dit document zorgvuldig door en bewaar het om eventueel op een later tijdstip te kunnen raadplegen.

Voor uw en andermans veiligheid mag de pedaalset nooit worden gebruikt op blote voeten of met alleen sokken aan.

THRUSTMASTER® WIJST ELKE VERANTWOORDELIJKHEID AF IN GEVAL VAN LETSEL ALS GEVOLG VAN HET GEBRUIK VAN DE PEDAALSET ZONDER SCHOENEN AAN.

Waarschuwing — Pedaalset beknellingsgevaar tijdens gamen

* Houd de pedaalset buiten het bereik van kinderen.
* Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de zijkanten van de pedalen komen.
* Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de achterzijde van de pedalen komen.
* Zorg tijdens gebruik dat vingers of duimen nooit in de buurt van of op de voorzijde van de pedalen komen.

AUTOMATISCHE KALIBRATIE VAN PEDALEN

BELANGRIJK:

• Om kalibratieproblemen te vermijden, mag u de pedaalset nooit aansluiten op of loskoppelen van de voet van het stuur wanneer het stuur is verbonden met de PS3™ of de PS4™ getrennt, of tijdens het gamen.
  = Sluit de pedaalset altijd eerst aan op het stuur voordat u het stuur aansluit op de PS3™ of de PS4™.
• Zodra het stuur zichzelf heeft gekalibreerd en de game is gestart, kalibreren de pedalen zichzelf automatisch nadat ze enkele malen zijn ingetrapt.
• Om kalibratieproblemen te vermijden, mag u nooit op de pedalen trappen wanneer het stuur bezig is met zelfkalibratie of wanneer de game aan het opstarten is,
• Als de pedalen niet correct werken of niet correct gekalibreerd lijken te zijn, schakel dan de console uit, koppel het stuur volledig los, sluit alle kabels weer aan (inclusief de voedingskabel en de pedaalsetkabel) en start de console en de game opnieuw op.

• Bevestig de pedaalset met behulp van de kleine schroefdraden onderop de pedaalset.
• Schroef twee M6-boutjes (niet meegeleverd) in de pedaalsteunplaat van de cockpit en in de twee kleine schroefdraden onderop de pedaalset.

Belangrijk: om beschadiging van de interne onderdelen van de pedaalset te voorkomen, mogen de twee M6-boutjes niet langer zijn dan de dikte van de pedaalsteunplaat van de cockpit plus een extra 10 mm.

DE PEDAALSET VERSTELLEN

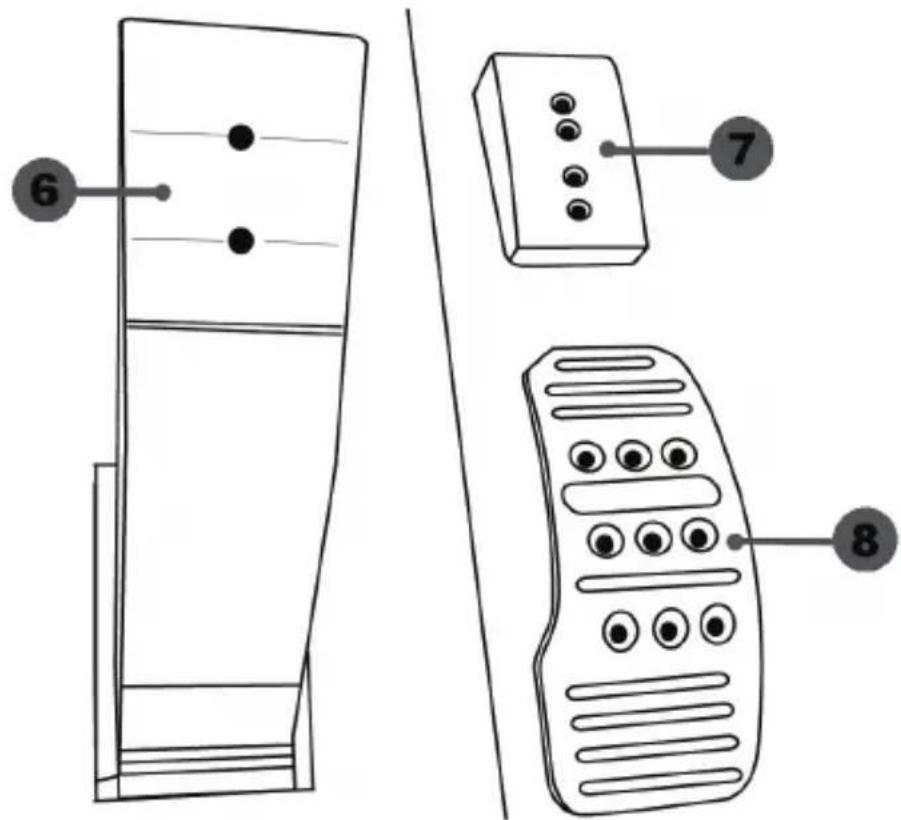

Elk van de drie pedalen bestaat uit:

• Een metalen pedaal (8) met een aantal gaatjes (negen voor het gaspedaal, zes voor het rempedaal en zes voor het koppelingspedaal).
• Een kunststof tussenstuk (7) (wordt geplaatst tussen het pedaal en de arm van het pedaal) met vier gaatjes.
• Een pedaalarm (6) met twee gaatjes.

LET OP: om kalibratieproblemen te vermijden, moet u altijd de USB-kabel tussen stuur en PS3™ of de PS4™ loskoppelen voordat u een pedaal verstelt.

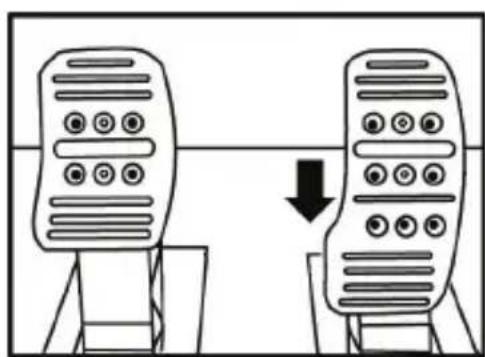

De HOOGTE van een pedaal afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (4) de twee boutjes los waarmee het pedaal (8) en de steun (7) vast zitten.
• Kies de gewenste pedaalhoogte en zet de twee boutjes weer vast waarmee het pedaal (8) en de steun (7) vast zitten.

Lage stand (standaard)

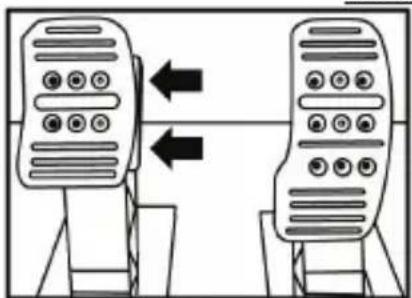

De RUIMTE TUSSEN twee pedalen afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (4) de twee boutjes los waarmee het pedaal (8) en de steun (7) vast zitten.
• Kies de gewenste pedaalstand (naar links, in het midden of naar rechts) en zet de twee boutjes weer vast waarmee het pedaal (8) en de steun (7) vast zitten.

Voorbeelden (in dit geval het rempedaal):

In het midden (standaard)


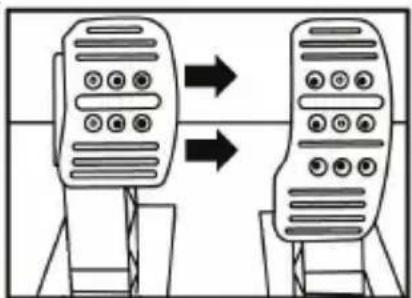

Rechts

Aantal mogelijke standen van een pedaal:

• Drie voor gaspedaal
• Drie voor rempedaal
• Drie voor koppelingspedaal

De HOEK van een pedaal afstellen

• Draai met behulp van de meegeleverde 2,5 mm inbussleutel (4) de twee boutjes los waarmee het pedaal (8) en de steun (7) vast zitten.
• Draai de kunststof steun (7) 180° om en zet de twee boutjes weer vast waarmee het pedaal (8) en de steun (7) vast zitten.

Voorbeelden (in dit geval het gaspedaal):

Grote hoek (standaard)

Aantal mogelijke hoekstanden van een pedaal:

• Twee voor gaspedaal
• Twee voor rempedaal
• Twee voor koppelingspedaal

De conische begrenzer monteren ("CONICAL RUBBER BRAKE" mod)

Deze modificatie (of "mod") is niet noodzakelijk en is af fabriek niet gemonteerd. Dit betekent dat het rempedaal ook perfect functioneert als deze mod niet is gemonteerd.

Als u deze mod wel monteert, krijgt u een ander gevoel in het rempedaal. Het wel of niet monteren van deze begrenzer is dus een kwestie van voorkeur.

• Schroef de conische begrenzer (2) op de metalen steun (1).
• Schroef de afstelmoer (5) op de schroefdraad van de conische begrenzer.

- Plaats de unit achterop de rempedaalarm.

- Gebruik de meegeleverde 2,5 mm inbussleutel (4) om de unit te monteren met het bevestigingsboutje (3) en de kleine centrale schroefdraad onderop de pedaalset.

De SLAG en WEERSTAND van het rempedaal afstellen

Als u meer weerstand in het rempedaal wilt, draait u de moer (5) iets los en plaatst u de begrenzer (2) iets dichter bij het rempedaal (gebruik indien nodig een 14 mm steek- of ringsleutel, of een tang om de moer opnieuw vast te draaien en de gewenste stand te fixeren). Hoe dichter de begrenzer onder het rempedaal ligt, hoe meer weerstand u voelt bij het remmen.

Opmerking: als u de begrenzer heel dicht onder het rempedaal afstelt, wordt het mogelijk lastig om de maximale kalibratiewaarde te bereiken. Mocht dit het geval zijn:

* Trap het rempedaal langzaam maar heel stevig in om de maximale waarde te bereiken (ga indien nodig even heel kort (een seconde) op het pedaal staan) en laat dan het pedaal weer omhoog komen of

* Zet de conische begrenzer iets verder weg van de arm van het rempedaal.

Informatie met betrekking tot kopersgarantie

Wereldwijd garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen "Guillemot") aan de de koper dat dit Thrustmaster-product vrij zal zijn van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan de tijd maximaal vereist om een restitutie/vervanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met een periode van twee (2) jaar vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met de tijd maximaal vereist om een restitutie/vervanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van één (1) jaar vanaf datum aankoop van het Thrustmaster-product.

Indien u in de garantieperiode een defect meent te constateren aan dit product, neem dan onmiddellijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect wordt bevestigd, dient het product te worden geretourneerd naar de plaats van aankoop (of een andere locatie die wordt opgegeven door Technical Support).

Binnen het gestelde van deze garantie wordt het defecte product van de koper gerepareerd of vervangen, zulks ter beoordeling van Technical Support. Indien het Thrustmaster-product tijdens de garantieperiode is onderworpen aan een dergelijk herstel, wordt elke periode van ten minste zeven (7) dagen waarin het product niet in gebruik is, opgeteld bij de resterende garantieperiode (deze periode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking wordt gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voor vervolgschade) zich tot het repareren of vervangen van het Thrustmaster-product. Indien toegestaan door van toepassing zijnde wetgeving, wijst Guillemot elke garantie af met betrekking tot verhandelbaarheid of geschiktheid voor enig doel.

Deze garantie is niet van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die niet gerelateerd is aan een materiaal- of fabricagefout (inclusief maar niet beperkt tot het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich niet houdt aan de instructies zoals verstrekt door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden vervangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etui's, draagtassen of polsbandjes); (7) indien het product werd verkocht op een openbare veiling.

Deze garantie is niet overdraagbaar.

De wettelijke rechten van de koper die in zijn/haar land van toepassing zijn op de verkoop van consumentproducten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode zal Guillemot in principe nooit reserveonderdelen leveren omdat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gevraagd wordt uit te voeren met behulp van schriftelijke instructies – omdat deze procedure bijvoorbeeld eenvoudig is en het herstelproces niet vertrouwelijk is – en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecycli en om haar knowhow en handelsgeheimen te beschermen, zal Guillemot in principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product waarvan de garantieperiode is verstreken.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schade veroorzaakt door één van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies niet zijn opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar niet exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot en haar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product niet gerelateerd aan een materiaal- of fabricagefout (inclusief maar niet beperkt tot enige schade direct of indirect veroorzaakt door enige software, of door het combineren van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element niet geleverd door Guillemot voor dit product).

COPYRIGHT

© 2017 Guillemot Corporation S.A. Alle rechten voorbehouden. Thrustmaster® is een geregistreerd handelsmerk van Guillemot Corporation S.A.

Gelicentieerd voor verkoop in Europa, Afrika, Midden-Oosten, Rusland, India en Oceanië. Voor exclusief gebruik met PlayStation®3 en PlayStation®4.

Alle andere handelsmerken zijn het eigendom van hun respectieve eigenaren. Afbeeldingen zijn niet bindend. Inhoud, ontwerp en specificaties kunnen zonder kennisgeving vooraf worden gewijzigd en kunnen per land verschillen. Geproduceerd in China.

Geproduceerd en gedistribueerd door Guillemot Corporation S.A.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie en Turkije: Gooi dit product na het einde van de levensduur niet weg met het normale afval, maar breng het naar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbool aangebracht.

De meeste materialen kunnen worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de bescherming van het milieu.

Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan de plaatselijk milieuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatie. De kleuren en decoraties kunnen variëren.

Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het wordt gebruikt.

*Alleen van toepassing in de EU en Turkije

CE*

T150

PRO

FORCE FEEDBACK

Manuale d'uso
