T150 Pro - Volante da gioco THRUSTMASTER - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Volante da gioco con force feedback
Marca	Thrustmaster
Modello	T150 Pro
Peso	7 kg (volante e pedaliere)
Alimentazione	220-240 V, 50 Hz, 0,8 A (versione europea) o adattatore esterno (altre regioni)
Angolo di rotazione	1080 gradi
Compatibilità	PlayStation 3, PlayStation 4, PC (con driver)
Connettività	USB, connettore per pedaliere, connettore per cambio (venduto separatamente)
Tipo di force feedback	Force Feedback
Pedaliera	3 pedali con regolazione di altezza, distanza e inclinazione
Sistema di fissaggio	Vite di serraggio metallica con sistema di fissaggio per tavolo o scrivania
Aggiornamento del firmware	Sì, tramite PC sul sito support.thrustmaster.com
Materiale principale	Plastica per la base, gomma per il volante, metallo per i pedali
Garanzia	2 anni nell'Unione Europea (secondo la legislazione locale)
Manutenzione	Pulire con un panno morbido e asciutto; non ostruire le griglie di areazione
Sicurezza	Non aprire la base; non utilizzare a piedi nudi o con calze; attenzione al force feedback
Accessori inclusi	Volante, pedaliera, cavo USB, cavo di alimentazione, sistema di fissaggio, chiave Allen da 2,5 mm, fermo conico (non installato)
Funzioni speciali	Inversione elettronica dei pedali (pulsante MODE), calibrazione automatica, modulo fermo conico per il freno
Lingue del manuale	Francese, inglese, tedesco, spagnolo, italiano, olandese, polacco, portoghese, russo, turco, ecc.

Domande frequenti - T150 Pro THRUSTMASTER

Come calibrare il volante T150 Pro?

Il volante si calibra automaticamente quando lo colleghi alla console o al PC acceso. Durante l'autocalibrazione, non toccare il volante e non premere i pedali. Il volante esegue una rotazione completa di 1080° e poi si centra.

Come invertire i pedali dell'acceleratore e della frizione?

Premere il pulsante MODE (situato sulla base) per 2 secondi. La spia luminosa passa dal rosso (normale) al verde (invertito). Per tornare indietro, premere di nuovo per 2 secondi.

Cosa fare se il volante non risponde o sembra mal calibrato?

Spegnere la console o il PC, scollegare tutti i cavi (USB, alimentazione, pedaliera), poi ricollegarli nell'ordine: prima la pedaliera, poi l'alimentazione, poi l'USB. Riavviare il sistema e riavviare il gioco.

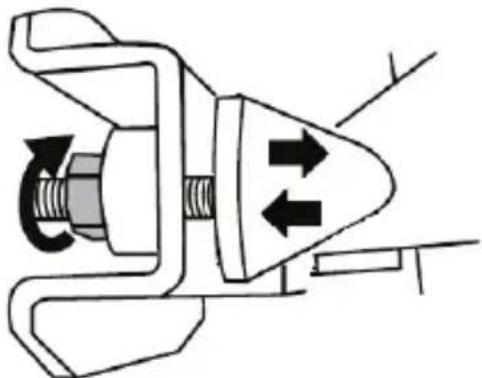

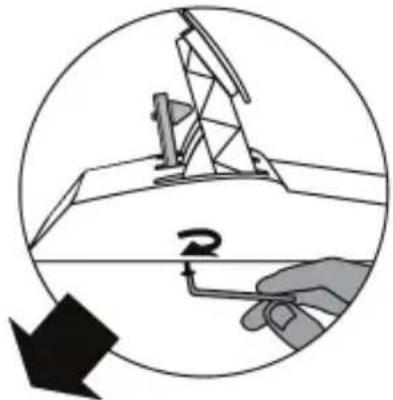

Come installare il modulo fermo conico ('Conical Rubber Brake') sul pedale del freno?

Avvitare il fermo conico sul suo supporto metallico, poi il dado di regolazione. Posizionare l'assieme dietro il braccio del pedale del freno e fissarlo con la vite di fissaggio fornita sotto la pedaliera usando la chiave Allen da 2,5 mm.

Il volante T150 Pro è compatibile con un PC?

Sì, posizionare il selettore USB su PS3, scaricare i driver dal sito support.thrustmaster.com (sezione Volanti/T150 PRO Force Feedback > Driver), installarli, quindi utilizzare il pannello di controllo per regolare il force feedback.

Come regolare l'inclinazione dei pedali?

Svitare le 2 viti che tengono la testa metallica con la chiave Allen. Ruotare il supporto della testa in plastica di 180° per cambiare l'inclinazione (2 posizioni per pedale). Riavvitare il tutto.

Perché la spia MODE è verde e il pedale dell'acceleratore non funziona?

Con la pedaliera originale T3PA, la spia deve essere rossa. Se è verde, i pedali dell'acceleratore e della frizione sono invertiti. Premere il pulsante MODE per 2 secondi per tornare alla modalità normale (rosso).

Come fissare il volante su un tavolo o una scrivania?

Posizionare il volante sulla superficie. Inserire la vite di serraggio nel sistema di fissaggio, quindi avvitare l'assieme (in senso antiorario) nel grosso filetto sotto il volante fino a stabilizzazione. Non avvitare mai la vite da sola senza il sistema di fissaggio.

Come aggiornare il firmware del volante?

Su PC, vai su support.thrustmaster.com, clicca su Volanti / T150 PRO Force Feedback poi Firmware, scarica e segui le istruzioni di installazione. Il numero di versione appare nel pannello di controllo.

Quali sono le precauzioni di sicurezza importanti?

Non giocare a piedi nudi o con calze con la pedaliera. Non mettere le dita sotto i lati dei pedali. Durante la calibrazione, non toccare il volante e non introdurre le mani all'interno del volante. Scollegare l'alimentazione in caso di odore o calore anomalo.

MANUALE UTENTE T150 Pro THRUSTMASTER

Per far sì che il tuo T150 funzioni correttamente con i giochi, potrebbe rendersi necessario installare gli aggiornamenti automatici dei giochi (disponibili nel momento in cui il tuo sistema viene collegato a internet).

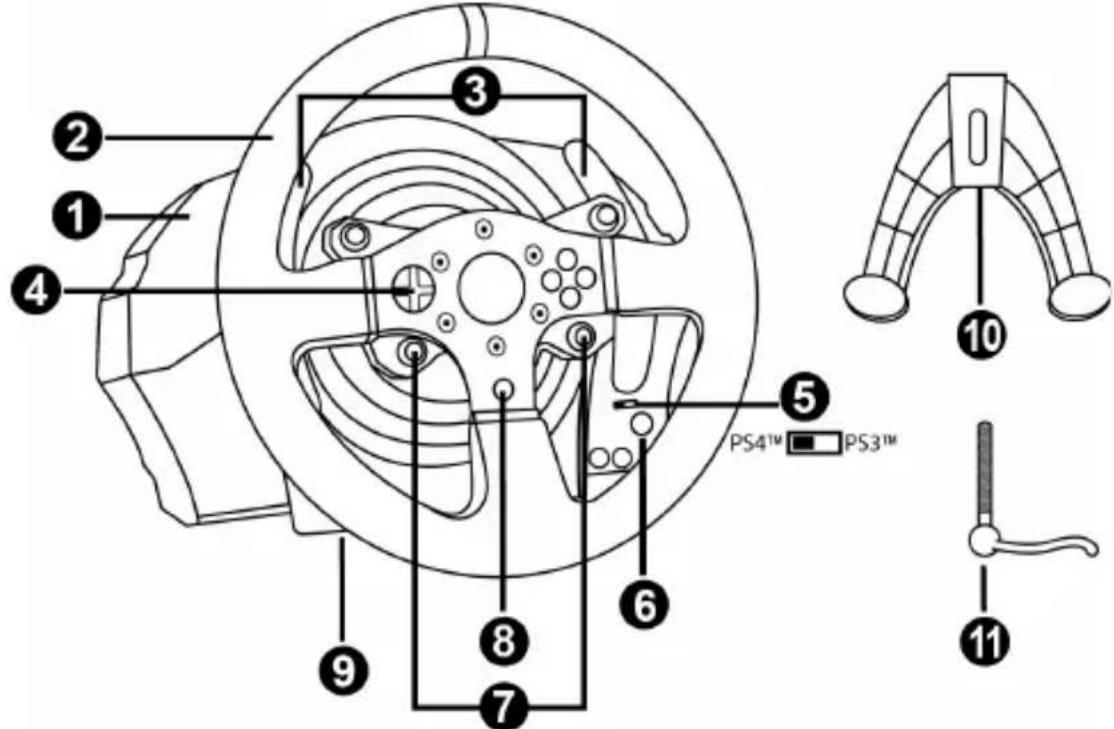

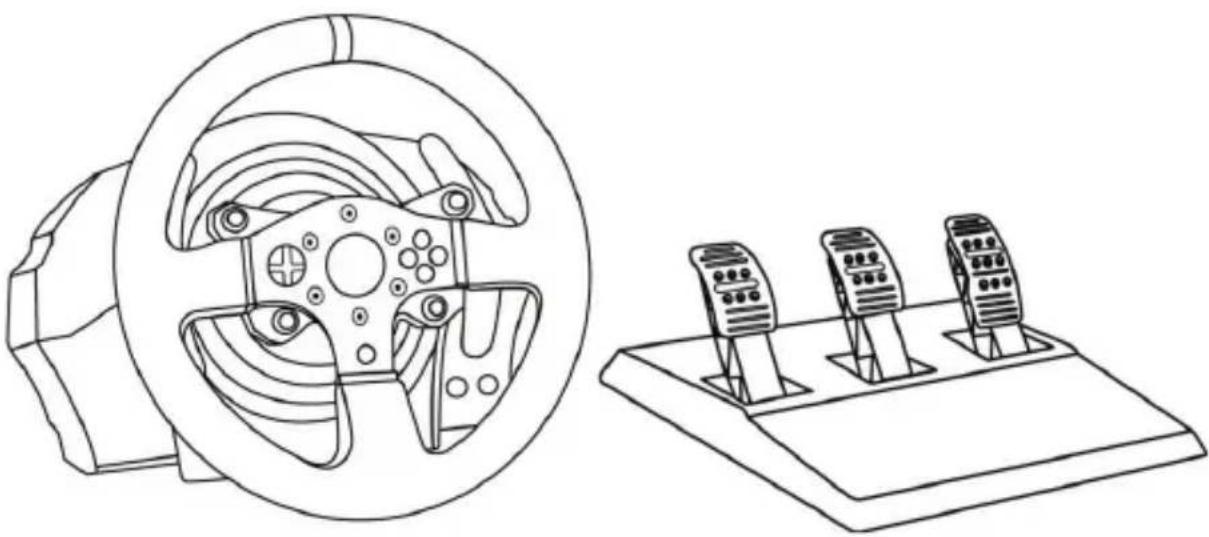

CARATTERISTICHE TECNICHE

1 Base T150
2 Volante
3 2 leve del cambio sequenziali (Up e Down)
4 Pulsanti direzionali
5 Selettore USB integrato per PS4™/PS3™
6 Pulsante MODE + spia luminosa rosso/verde

7 Pulsanti SELECT/START su PS3 ^TM e SHARE/OPTIONS su PS4 ^TM
8 Pulsante PS
9 Ampio foro filettato (per sistema di aggancio e vite di fissaggio)
10 Sistema di aggancio
11 Vite di fissaggio in metallo

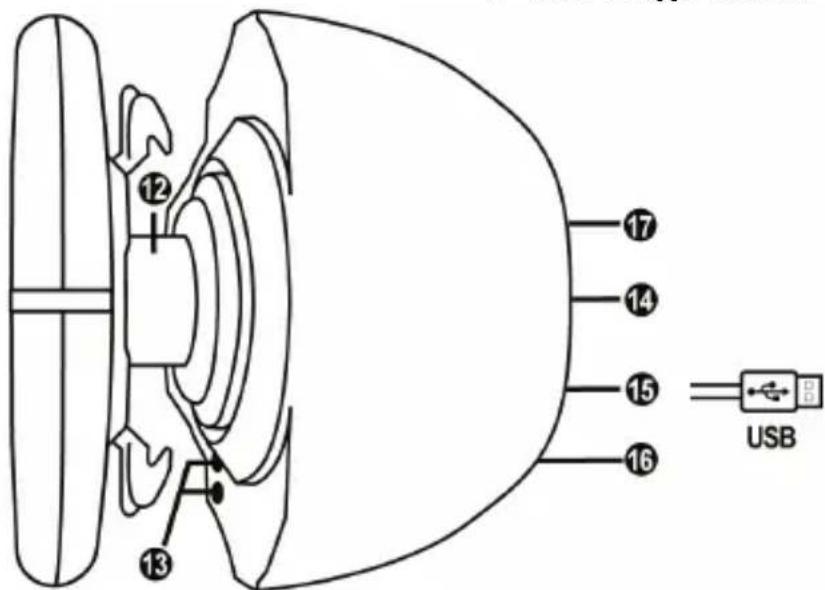

12 Asse dello sterzo
13 Pulsanti L3/R3
14 Cavo di alimentazione o connettore di alimentazione (varia da una nazione all'altra)

15 Cavo USB e connettore del volante
16 Connettore per cambio (cambio venduto separatamente)
17 Connettore pedaliera

COLLEGARE IL VOLANTE A UNA PRESA DI CORRENTE: SI PREGA DI LEGGERE ATTENTAMENTE PRIMA DI PROCEDERE!

L'alimentatore del tuo volante varia a seconda della nazione in cui hai acquistato la tua periferica.

Solo versione Europea

Nota importante: la versione Europea del T150 è dotata di un alimentatore interno, collocato direttamente nella base del volante.

- Non devi far altro che collegare il connettore di alimentazione del volante ad una presa elettrica a 220 V.

Altre versioni (non Europea)

Nota: contrariamente alla versione Europea, il T150non Europeo è dotato di un alimentatore esterno; assieme al volante viene distribuita un apposito apparecchio.

- Collega l'alimentatore esterno all'apposito connettore presente sul retro del volante, dopodiché collega l'alimentatore esterno ad una normale presa di corrente dal medesimo voltaggio.

ATTENZIONE

Prima di utilizzare questo prodotto, ti invitiamo a leggere con attenzione il presente documento e a conservare quest'ultimo in caso avessi bisogno di consultarlo nuovamente.

Attenzione – Shock elettrico

* Conserva questo prodotto in un luogo asciutto e non esporlo alla polvere o alla luce del sole.
* Non torcere e non tirare i connettori e i cavi.
* Non versare liquidi sul prodotto o sui relativi connettori.
* Non cortocircuitare il prodotto.
* Non smontare questo prodotto; non gettarlo nel fuoco e non esporlo alle alte temperature.
* Non usare un altro cavo di alimentazione oltre a quello fornito assieme al tuo volante.
* Non utilizzare il cavo di alimentazione qualora quest'ultimo o i connettori dovessero risultare danneggiati, divisi o rotti.
* Assicurati che il cavo di alimentazione si ben inserito in una presa di corrente e correttamente connesso al connettore presente nella parte posteriore della base del volante.
* Non aprire il volante: all'interno non vi sono componenti utili all'utente. Qualunque riparazione dovrà essere effettuata dal produttore, da un suo rappresentante autorizzato o da un tecnico qualificato.
* Usa unicamente sistemi di fissaggio/ accessori indicati dal produttore.
* Qualora il volante non dovesse funzionare correttamente (se dovesse generare un qualunque suono inusuale, calore o odori), smetti immediatamente di utilizzarlo, scollega il cavo di alimentazione dal relativo connettore e scollega tutti gli altri cavi.
* Se pensi di non dover utilizzare il volante per un lungo periodo di tempo, scollega l'alimentatore dalla presa di corrente.
* La presa elettrica deve trovarsi nei pressi delle apparecchiature e deve risultare facilmente accessibile.

Prese d'aria

Accertati di non ostruire nessuna delle prese d'aria presenti nella base del volante. per una ventilazione ottimale, attieniti alle seguenti indicazioni:

* Colloca la base ad almeno 10cm di distanza dal muro.
* Non collocare la base in uno spazio angusto.
* Non coprire la base.
* Non lasciare che la polvere penetri nella prese d'aria.

Per motivi di sicurezza, non utilizzare mai la pedaliera a piedi nudi o indossando solamente i calzini.

THRUSTMASTER® DECLINA OGNI RESPONSABILITÀ IN CASO DI INFORTUNI DERIVANTI DALL'USO DELLA PEDALIERA SENZA SCARPE.

Attenzione – Infortuni derivanti dal force feedback e dai movimenti ripetuti

Giocare con un volante force-feedback potrebbe causare dolori muscolari o articolari. Per evitare qualsiasi problema:

* Evita di giocare per lunghi periodi di tempo.
* Prenditi 10-15 minuti di pausa per ogni ora di gioco.
* Qualora dovessi avvertire fatica o dolore a mani, polsi, braccia, piedi o gambe, smetti di giocare e riposati per alcune ore prima di ricominciare a giocare.

Attenzione – Infortuni derivanti dal force feedback e dai movimenti ripetuti (seguito)

* Qualora i sintomi o il dolore sopradscritti dovessero persistere anche quando ricominci a giocare, smetti di giocare e consulta il tuo medico.
* Tenere lontano dalla portata dei bambini.

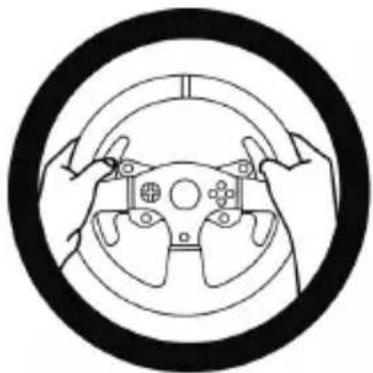

* Nei giochi, mantieni sempre le mani sul volante in posizione corretta, senza mai lasciarlo andare completamente.
* Mentre giochi, non infilare mai le tue mani o le tue dita sotto ai pedali o in una qualunque posizione nei pressi della pedaliera.
* Durante la calibrazione e mentre giochi, non infilare mai la tua mano o il tuo braccio attraverso le aperture del volante.
* Assicurati che la base del volante sia ben fissata, così come indicato dalle istruzioni nel presente manuale.

PRODOTTO PESANTE

Prodotto maneggiabile solo da utenti con un'età minima di 14 anni

Fai attenzione a non far cadere il prodotto addosso a te o a chiunque altro!

SEMPRE

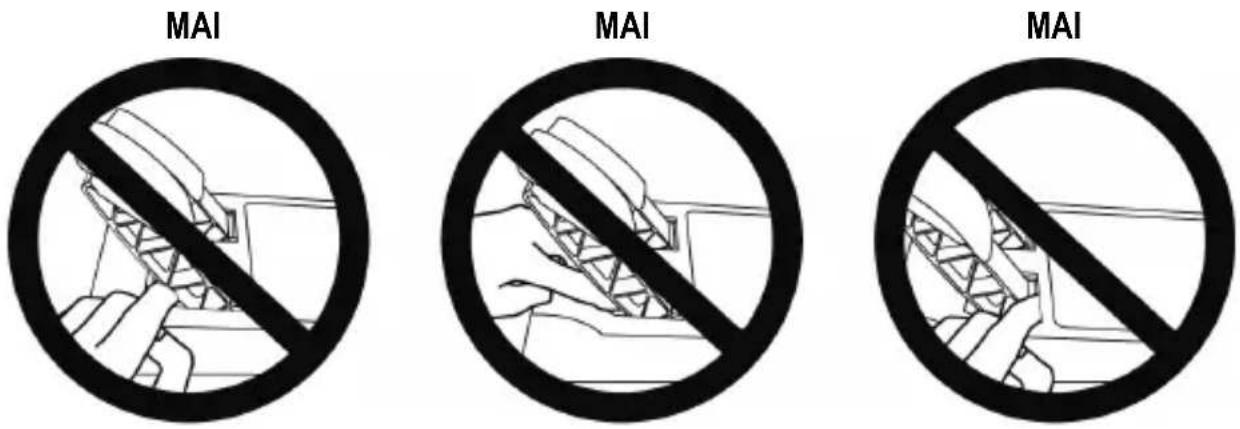

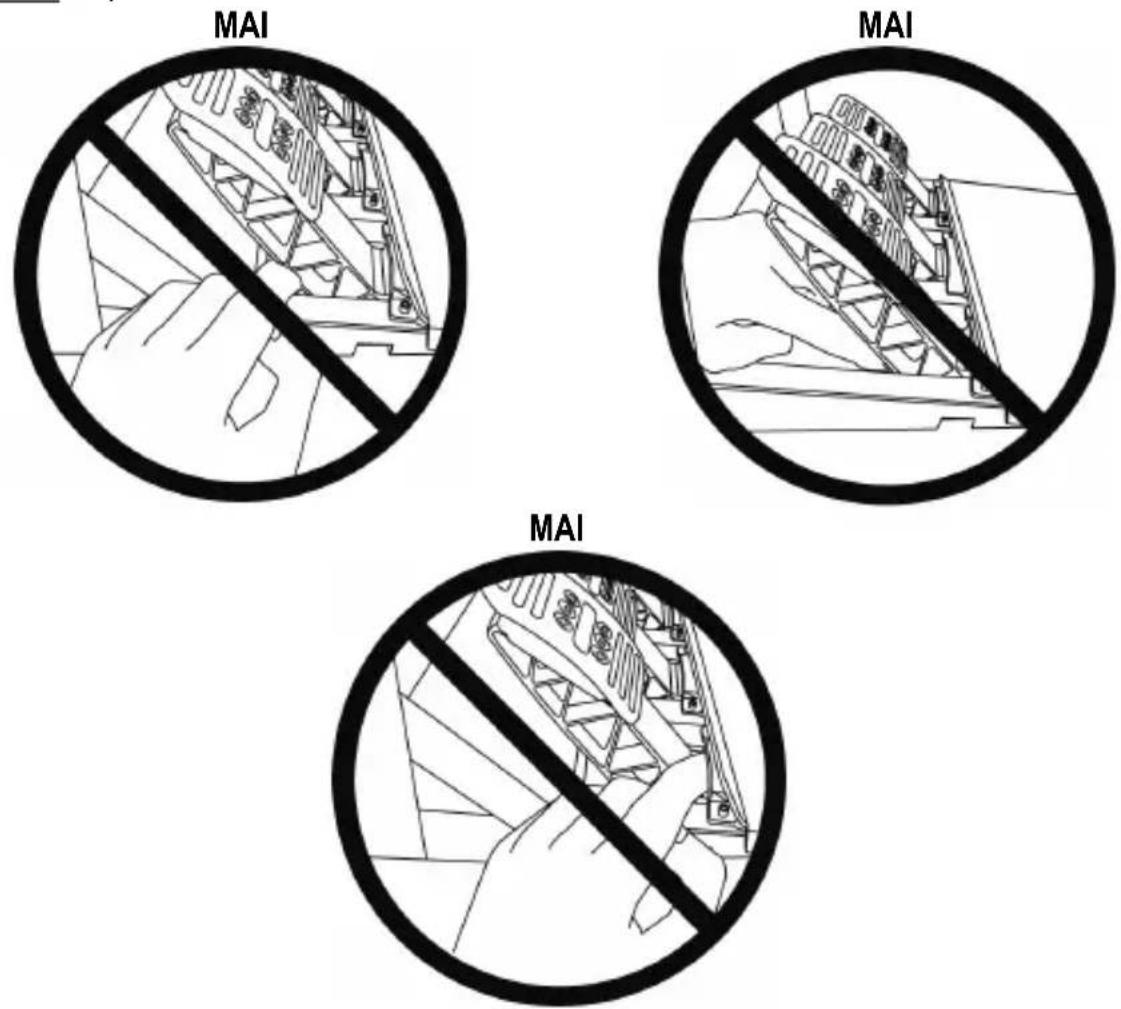

Attenzione – Rischio di schiacciamento da pedaliera mentre giochi

* Tieni la pedaliera lontana dai bambini.
* Mentre giochi, non appoggiare mai le tue dita sui pedali o nelle immediate vicinanze.
* Mentre giochi, non appoggiare mai le tue dita sulla base posteriore dei pedali o nelle immediate vicinanze.
* Mentre giochi, non appoggiare mai le tue dita sulla base anteriore dei pedali o nelle immediate vicinanze.

Attenzione – Rischio di schiacciamento da pedaliera quando non giochi

* Conserva la pedaliera in un posto sicuro e tienila lontana dalla portata dei bambini.

AGGIORNARE IL FIRMWARE DEL TUO VOLANTE

Il firmware presente nella base del tuo volante può essere aggiornato ad una versione più recente, per apportare migliorie al prodotto.

Per visualizzare la versione del firmware attualmente presente nel tuo volante e, se necessario, aggiornarla: su PC, collegati al sito http://support.thrustmaster.com. Clicca su Volanti / T150 PRO Force Feedback, dopodiché seleziona Firmware e segui le istruzioni per la procedura di scaricamento e installazione.

Nota importante:

Su PC, il selettore USB (5) della base del volante deve essere sempre in posizione PS3™.

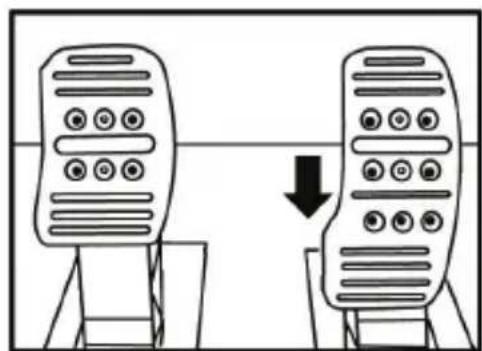

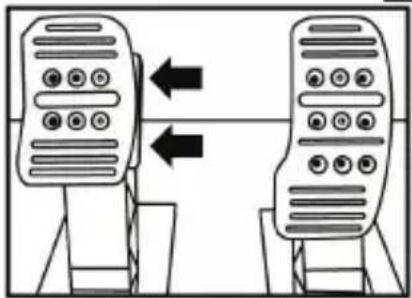

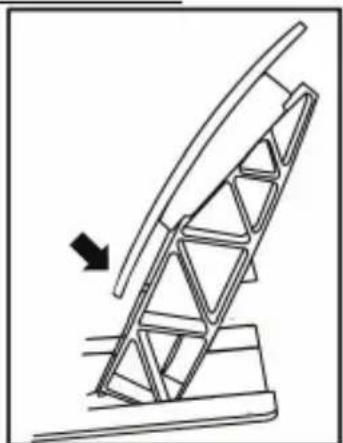

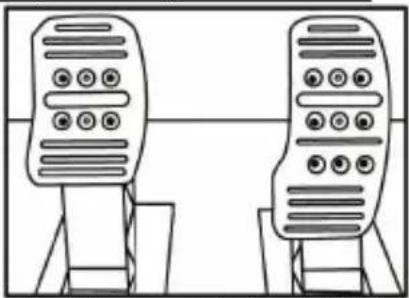

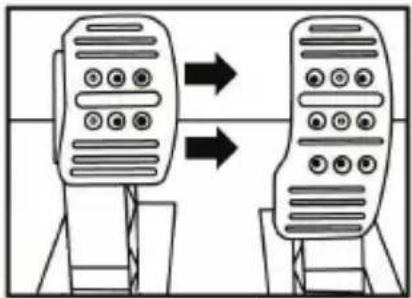

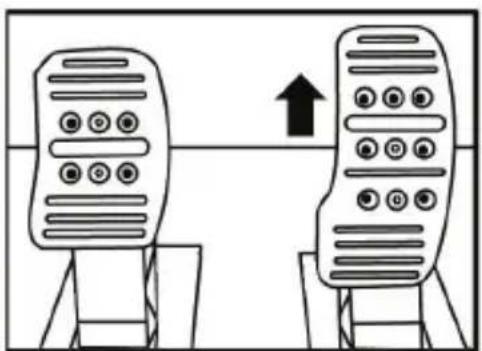

REGOLARE L'INCLINAZIONE DEI PEDALI

L'inclinazione dei pedali è regolabile.

Le istruzioni per la regolazione di ciascun pedale, sono disponibili su http://support.thrustmaster.com/. Clicca su Volanti / T150 PRO Force Feedback, quindi seleziona Manuale o FAQ.

FISSARE IL VOLANTE

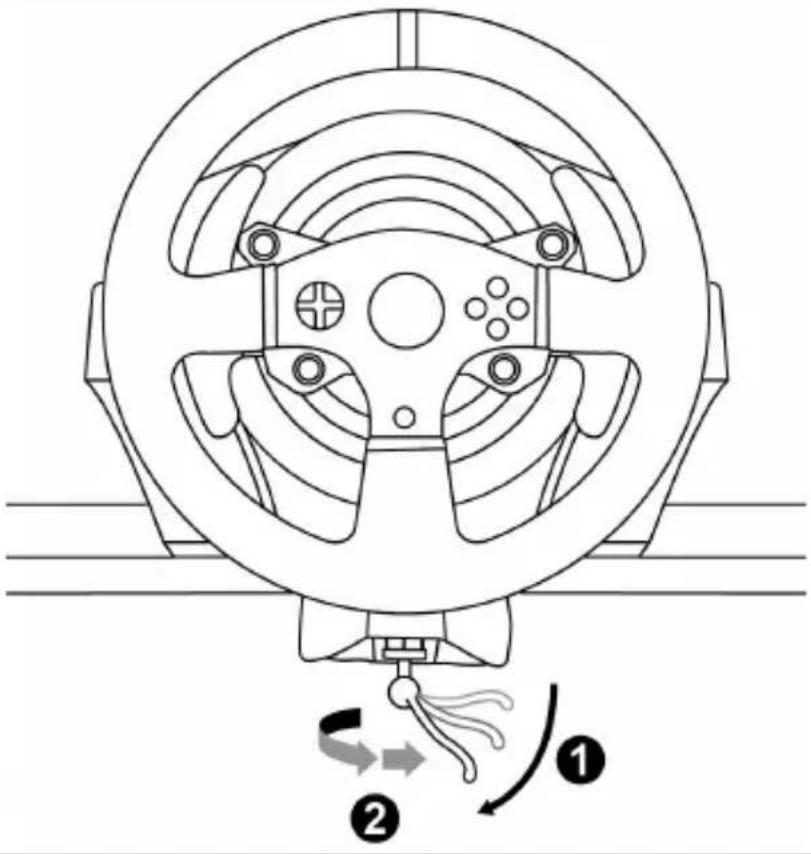

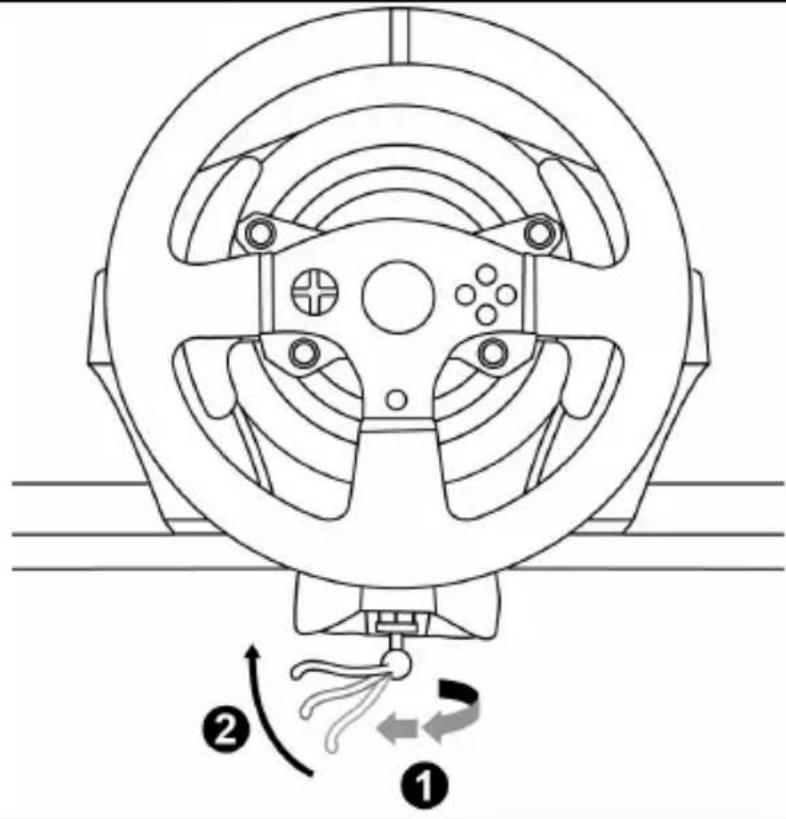

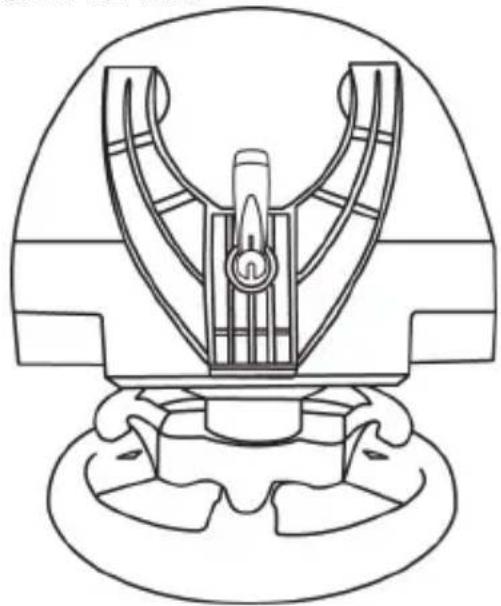

Fissare il volante a un tavolo o a una scrivania

1. Colloca il volante su un tavolo o su qualsiasi altra superficie piana, orizzontale e stabile.
2. Inserisci la vite di fissaggio (11) nel sistema di aggancio (10), dopodiché blocca la periferica ruotando la vite in senso antiorario, in modo tale che questa penetri nell'ampio foro filettato (9) presente nella parte inferiore del volante, finché il volante non risulti perfettamente stabile.

SEMPRE MAI

ATTENZIONE: Non stringere mai la vite da sola, senza il sistema di aggancio! (Ciò potrebbe danneggiare il volante.)

AGGANCIO / RIMOZIONE	DIREZIONE
Per stringere: Gira la vite in senso antiorario
Per allentare: Gira la vite in senso orario

Agganciare la pedaliera ad un abitacolo

1. Aggancia la pedaliera sfruttando i piccoli fori per le viti presenti sulla sua parte posteriore.
2. Fai passare due viti tipo M6 (non incluse) attraverso il piano dell'abitacolo, quindi avvitale nei due fori per le viti presenti sulla parte posteriore della pedaliera.

Importante: la lunghezza delle due viti tipo M6 non dovrà superare lo spessore del piano + 10 mm; viti più lunghe potrebbero danneggiare le componentistiche presenti all'interno della base del volante.

I diagrammi delle configurazioni per gli abitacoli (per il posizionamento della base del volante e/o della pedaliera) sono disponibili sul sito http://support.thrustmaster.com: clicca su Volanti / T150 PRO Force Feedback, quindi seleziona Manuale o FAQ.

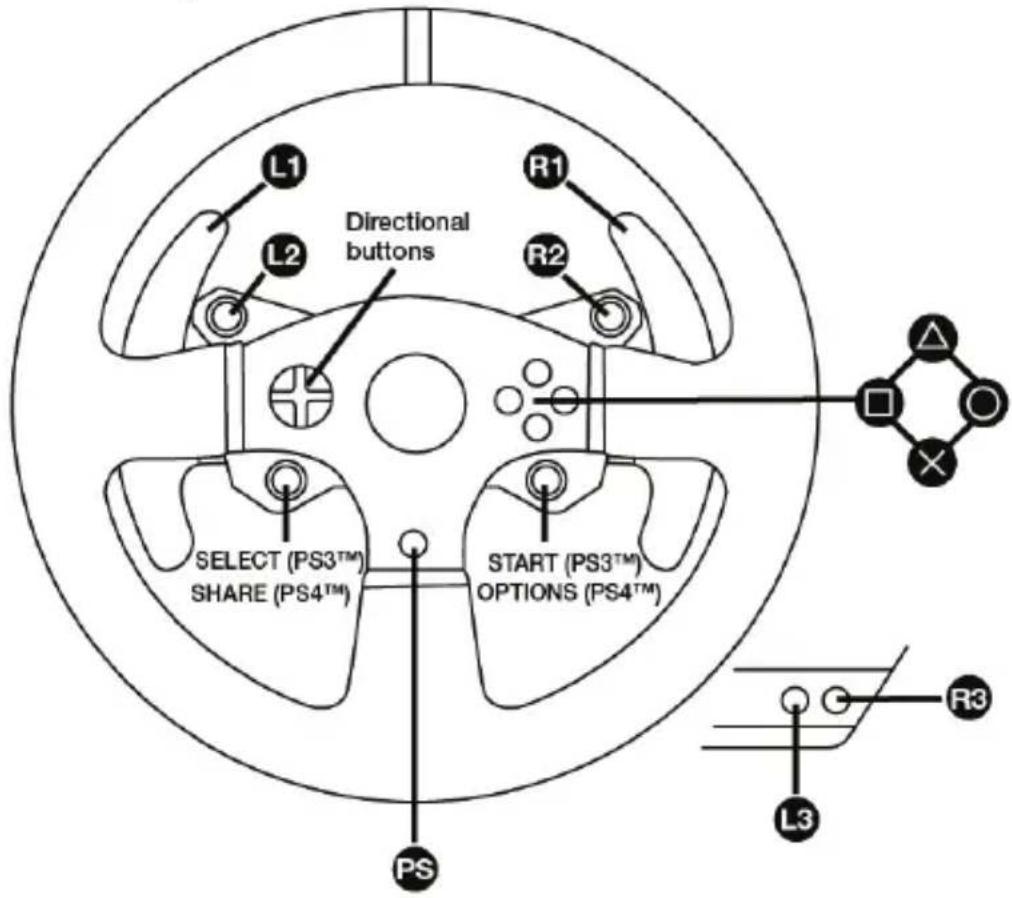

Mappatura su PlayStation®3 e PlayStation®4

INSTALLARE IL VOLANTE SU PlayStation®3 o PlayStation®4

1. Collega la pedaliera al connettore (17) presente nella parte posteriore della base del volante.
2. Collega il cavo di alimentazione al connettore (14) presente nella parte posteriore della base del volante.
3. Collega il cavo di alimentazione a una presa di corrente, rispettando le indicazioni sul voltaggio elettrico.

Per ulteriori informazioni su questo punto, consulta il capitolo COLLEGARE IL VOLANTE A UNA PRESA DI CORRENTE, a pagina 3 del presente manuale.

1. Sposta il selettore USB (5) della base del volante in posizione PS3™ o PS4™, in base al sistema o al gioco utilizzati.
2. Collega il connettore USB del volante (15) ad una delle porte USB del sistema.
3. Una volta acceso il tuo sistema, il tuo volante si calibrerà automaticamente.
4. Su PlayStation ^® 4 (con il selettore USB in posizione PS4 ^TM ): per poter utilizzare il volante, premi il pulsante PS del volante (8) e accedi al tuo account Sony Entertainment Network.

Ora sei pronto/a per giocare!

Note importanti:

- Prima di collegare il cavo USB del volante al sistema, il selettore USB (5) presente sulla base del volante dovrà sempre trovarsi nella corretta posizione (PS3™ o PS4™). Per cambiare la posizione del selettore, scollega il cavo USB dal sistema e cambia la posizione del selettore prima di ricollegare il cavo USB al sistema.

• Su PlayStation®3, il selettore USB (5) dovrà sempre trovarsi in posizione PS3™:
  * Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T500RS.
  * Il volante funziona con i giochi compatibili e nei menu del sistema.
  * La funzione "PS" è attiva sul volante.

• Su PlayStation®4, con il selettore USB (5) in posizione PS3™:
  * Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T500RS.
  * Il volante funziona con i giochi compatibili, ma non nei menu del sistema.
  * Le funzioni "SHARE" e "PS" non funzionano sul volante.

• Su PlayStation®4, con il selettore USB (5) in posizione PS4™:
  * Per poter utilizzare il volante, ricordati di premere il pulsante PS del volante (8).
  * Nella maggior parte dei giochi, il volante verrà riconosciuto come un volante T300 RS o T150.
  * Il volante funziona con i giochi compatibili e nei menu del sistema.
  * Le funzioni "SHARE" e "PS" sono attive sul volante.
• L'elenco dei giochi per PlayStation®3 e PlayStation®4 compatibili con il T150 (oltre alla posizione del selettore USB (5) richiesta per i vari giochi) è disponibile sul sito: http://support.thrustmaster.com/ (clicca su Wheels / T150 PRO Force Feedback). Questo elenco viene aggiornato regolarmente.

CALIBRAZIONE AUTOMATICA DI VOLANTE E PEDALIERA

Il volante si calibra automaticamente nel momento in cui colleghi il volante alla rete elettrica e colleghi il connettore USB del volante al sistema PlayStation®3 o PlayStation®4.

Durante questa fase, il volante si muoverà rapidamente a destra e a sinistra, coprendo un angolo di 1080 gradi, prima di fermarsi in posizione centrale.

ATTENZIONE:

Non toccare mai il volante durante la fase di auto-calibrazione!

(Ciò potrebbe causare un'errata calibrazione e/o infortuni personali.)

CALIBRAZIONE AUTOMATICA DELLA PEDALIERA

Non collegare mai la pedaliera alla base del volante (né scollegarla mai dalla base) mentre il volante è collegato al sistema o durante i giochi (ciò potrebbe causare un'errata calibrazione).

Collega sempre la pedaliera prima di collegare il volante al sistema.

Una volta completata la calibrazione del volante e avviato il gioco, i pedali si auto-calibreranno dopo averli premuti alcune volte.

ATTENZIONE:

Non premere mai i pedali durante la fase di auto-calibrazione del volante o durante il caricamento di un gioco!

(Ciò potrebbe causare un'errata calibrazione.)

Qualora il tuo volante e la tua pedaliera non funzionassero correttamente, o se la calibrazione dovesse apparirti errata:

Spegni il tuo sistema, scollega completamente il tuo volante, ricollega tutti i cavi (compresi il cavo di alimentazione e la pedaliera), quindi riavvia il tuo sistema e il tuo gioco.

PULSANTE MODE E SPIA LUMINOSA (6)

Pulsante MODE per la pedaliera

La pedaliera acclusa al T150 presenta 3 pedali.

Durante l'uso della pedaliera, assicurati che il led resti sempre acceso in rosso, altrimenti il pedale dell'acceleratore non funzionerà correttamente.

Il T150 è compatibile con pedaliere Thrustmaster a 3 pedali (vendute separatamente); in questo modo potrai scambiare elettronicamente fra loro i pedali di acceleratore e frizione.

Per far questo, non devi far altro che tenere premuto il pulsante MODE (6) per 2 secondi.

Lo stato dell'attivazione dello scambio tra i pedali viene salvato nella memoria interna del volante.

PEDALI ACCELERATORE E FRIZIONE	Colore del led MODE (6)
NORMALI	ROSSO
SCAMBIATI	VERDE

Altri consigli per il pulsante MODE

Per saperne di più sul pulsante e sul led MODE, consulta il sito http://support.thrustmaster.com. Clicca su Volanti / T150 PRO Force Feedback, quindi seleziona Manuale o FAQ.

FILE DI AIUTO E FAQ

Visita il sito http://support.thrustmaster.com. Clicca su Volanti / T150 PRO Force Feedback, quindi seleziona Manuale o FAQ.

CONFIGURAZIONE DEL VOLANTE PER PC\*

AGGIORNARE IL FIRMWARE DEL TUO VOLANTE

*Compatibilità PC non testata e non approvata da Sony Interactive Entertainment Europe.

Per maggiori informazioni, collegati al sito http://support.thrustmaster.com/.

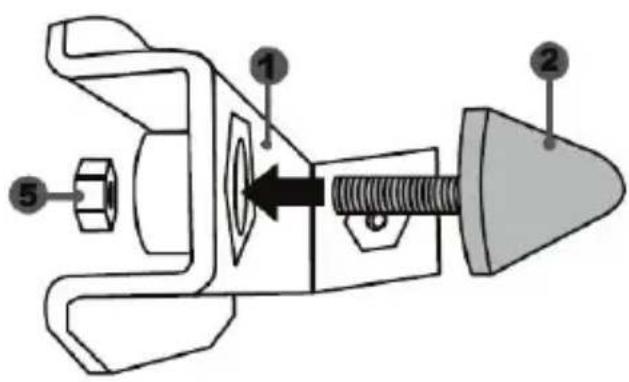

T3PA

1 Supporto metallico per blocco conico (non preventivamente installato)
2 Blocco conico
3 Vite di fissaggio per supporto metallico

4 Chiave Allen da 2,5 mm (inclusa)
5 Dado di regolazione della posizione del blocco conico

6 Asta del pedale
7 Supporto copri-pedale in plastica

8 Copri-pedale in metallo

ATTENZIONE

Prima di utilizzare questo prodotto, assicurati di leggere con attenzione il presente manuale, conservandolo per una futura consultazione.

Per ragioni di sicurezza, non utilizzare mai la pedaliera a piedi nudi o indossando unicamente dei calzini.

THRUSTMASTER® DECLINA OGNI RESPONSABILITÀ IN CASO DI INFORTUNIO DERIVANTE DALL'USO DELLA PEDALIERA SENZA SCARPE.

Attenzione – Rischio di schiacciamento durante le sessioni di gioco con la pedaliera

* Mantieni la pedaliera fuori dalla portata dei bambini.
* Durante le sessioni di gioco, non appoggiare mai le tue dita o i tuoi pollici sopra o vicino ai lati dei pedali.
* Durante le sessioni di gioco, non appoggiare mai le tue dita o i tuoi pollici sopra o vicino alla base posteriore dei pedali.
* Durante le sessioni di gioco, non appoggiare mai le tue dita o i tuoi pollici sopra o vicino alla base frontale dei pedali.

CALIBRAZIONE AUTOMATICA DEI PEDALI

IMPORTANTE:

• Per evitare problemi di calibrazione, non collegare o scollegare mai la base del volante quando questo è collegato alla PS3™ o alla PS4™, oppure durante le sessioni di gioco.
  = Prima di collegare il volante alla PS3™ o alla PS4™, collega sempre la pedaliera al volante.
• Dopo che il volante si sarà calibrato automaticamente e una volta avviato il gioco, i pedali s calibreranno automaticamente dopo essere stati premuti alcune volte.
• Per evitare problemi di calibrazione, non premere mai i pedali mentre il volante si sta auto-calibrando o mentre il tuo gioco si sta avviando.
• Se i pedali non dovessero funzionare correttamente o ti dovessero sembrare mal calibrati, spegni la tua console, scollega totalmente il volante, dopodiché ricollega tutti i cavi (compresi il cavo di alimentazione e il cavo della pedaliera), riaccendo la console e riavvia il tuo gioco.

FISSARE LA PEDALIERA A UN ABITACOLO

• Fissa la pedaliera utilizzando i piccoli fori per viti presenti nella parte inferiore della pedaliera.
• Avvita due viti M6 (non incluse) nella placca di supporto per la pedaliera del tuo abitacolo e nel due piccoli fori per viti presenti nella parte inferiore della pedaliera.

Importante: per non danneggiare le componenti interne della pedaliera, la lunghezza delle due viti M6 non deve superare lo spessore della placca di supporto per la pedaliera del tuo abitacolo aumentato di 10 mm.

REGOLAZIONE DELLA PEDALIERA

Ognuno dei tre pedali è dotato di:

• Copri-pedale in metallo (8) multi-perforato (nove per l'acceleratore – sei per il freno – sei per la frizione).
• Un supporto copri-pedale in plastica (7) (posizionato tra la testa e l'asta del pedale) con quattro perforazioni.
• Un'asta del pedale (6) con due perforazioni.

ATTENZIONE: per evitare qualsiasi problema di calibrazione, prima di effettuare qualunque regolazione sulla tua pedaliera, assicurati di scollegare sempre il cavo USB del tuo volante dalla PS3™ o dalla PS4™.

Regolare l'ALTEZZA dell'acceleratore

• Utilizzando l'acclusa chiave Allen da 2,5 mm (4), svita le due viti di fissaggio del copri-pedale in metallo (8) e del relativo supporto (7).
• Scegli la tua altezza preferita, dopodiché reinserisci e stringi nuovamente le viti, in modo tale che il copri-pedale in metallo (8) e il relativo supporto (7) siano saldamente fissati.

Posizione bassa (predefinita)

Regolare la DISTANZA fra i tre pedali

• Utilizzando l'acclusa chiave Allen da 2,5 mm (4), svita le due viti di fissaggio del copri-pedale in metallo (8) e del relativo supporto (7).
• Seleziona la tua posizione preferita (a sinistra, al centro, a destra), dopodiché reinserisci e stringi nuovamente le viti, in modo tale che il copri-pedale in metallo (8) e il relativo supporto (7) siano saldamente fissati.

Esempi relativi al pedale del freno:

Posizione a sinistra

Posizione centrale (predefinita)

Posizione a destra

Numero di posizionamenti possibili per pedale:

• Tre per l'acceleratore
• Tre per il freno
• Tre per la frizione

Regolazione dell'INCLINAZIONE dei pedali

• Utilizzando l'acclusa chiave Allen da 2,5 mm (4), svita le due viti di fissaggio del copri-pedale in metallo (8) e del relativo supporto (7).
• Ruota il supporto copri-pedale in plastica (7) di 180°, dopodiché reinserisci e stringi nuovamente le viti, in modo tale che il copri-pedale in metallo (8) e il relativo supporto (7) siano saldamente fissati.

Esempi relativi all'acceleratore:

Posizione a minor inclinazione

Posizione a maggior inclinazione (predefinita)

Numero di inclinazioni possibili per pedale:

- Due per l'acceleratore

• Due per il freno
• Due per la frizione

Installare in blocco conico ("CONICAL RUBBER BRAKE" mod)

Questa modifica (o "mod") non è essenziale e non risulta preventivamente installata. Ciò significa che il pedale del freno funziona perfettamente anche a mod non installato.

Questo mod ti permette di sperimentare differenti sensazioni e resistenze durante le frenate. Sta a te scegliere se installarlo o meno, a seconda delle tue preferenze.

• Avvita il blocco conico (2) nel relativo supporto metallico (1).
• Nella parte posteriore (all'interno del foro filettato del blocco conico), avvita il dado per la regolazione della posizione (5).

- Posiziona l'unità dietro all'asta del pedale del freno.

- Utilizzando l'acclusa chiave Allen da 2,5 mm (4), aggancia l'unità stringendo la vite di fissaggio (3) nel piccolo foro centrale filettato, presente nella parte inferiore della pedaliera.

Il mod "CONICAL RUBBER BRAKE" è ora installato!

Regolazione dell'AMPIZZA della corsa e della FORZA resistente del pedale del freno

Svitando leggermente il dado (5), puoi aumentare ulteriormente la resistenza del pedale del freno, avvicinando il blocco conico (2) alla parte posteriore dell'asta del pedale (se necessario, per stringere nuovamente il dado e mantenerlo nella posizione desiderata, usa una chiave del 14 o delle pinze). Quanto più il blocco conico sarà vicino alla parte posteriore dell'asta del pedale, tanto maggiore risulterà la forza resistente.

Nota: se il blocco conico si trova molto vicino alla parte posteriore dell'asta del pedale del freno, potresti avere delle difficoltà nel raggiungere il massimo valore di calibrazione. Se così fosse:

* Lentamente, premi con molta forza il pedale del freno, affinché raggiunga il valore massimo (se necessario, sali in piedi sul pedale brevemente – solo per un attimo), dopodiché allenta la pressione; oppure

* Porta il blocco conico un po' più distante dal retro dell'asta del pedale del freno.

Informazioni sulla garanzia al consumatore

A livello mondiale, Guillemot Corporation S.A., avente sede legale in Place du Granier, B.P. 97143, 35571 Chantepie, Francia (d'ora in avanti "Guillemot") garantisce al consumatore che il presente prodotto Thrustmaster sarà privo di difetti relativi ai materiali e alla fabbricazione, per un periodo di garanzia corrispondente al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto in questione. Nei paesi della Comunità Europea, tale periodo equivale a due (2) anni a partire dalla consegna del prodotto Thrustmaster. In altri paesi, la durata della garanzia corrisponde al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto Thrustmaster in base alle leggi applicabili nel paese in cui il consumatore risiedeva alla data di acquisto del prodotto Thrustmaster (qualora nel paese in questione non esistesse alcuna norma a riguardo, il periodo di garanzia corrisponderà a un (1) anno a partire dalla data originale di acquisto del prodotto Thrustmaster).

Qualora, durante il periodo di garanzia, il prodotto dovesse apparire difettoso, contatti immediatamente l'Assistenza Tecnica, che le indicherà la procedura da seguire. Qualora il difetto dovesse essere confermato, il prodotto dovrà essere riportato al luogo di acquisto (o qualsiasi altro luogo indicato dall'Assistenza Tecnica).

Nel contesto della presente garanzia, il prodotto difettoso di proprietà del consumatore potrà essere sostituito o reso nuovamente funzionante, a discrezione dell'Assistenza Tecnica. Se, durante il periodo coperto dalla garanzia, il prodotto Thrustmaster fosse oggetto di tale rimessa in operatività, alla rimanente durata della garanzia dovrà essere aggiunto un periodo di almeno sette (7) giorni, durante il quale il prodotto risulta non utilizzabile (tale periodo intercorre dalla data della richiesta di intervento da parte del consumatore o dalla data in cui il prodotto in questione è reso disponibile per la rimessa in operatività, questo nel caso in cui tale data sia successiva alla data di richiesta di intervento). Qualora le leggi applicabili in materia lo consentano, la totale responsabilità di Guillemot e delle sue controllate (compresi i danni conseguenti) si limita alla rimessa in operatività o alla sostituzione del prodotto Thrustmaster. Qualora le leggi applicabili in materia lo consentano, Guillemot declina ogni garanzia sulla commerciabilità o la conformità a finalità particolari.

La presente garanzia non potrà essere applicata: (1) se il prodotto è stato modificato, aperto, alterato o ha subito danni derivanti da un uso inappropriato o non autorizzato, da negligenza, da un incidente, dalla semplice usura, o da qualsiasi altra causa non riconducibile a difetti nei materiali o nell'assemblaggio (compresi, ma non i soli, prodotti Thrustmaster combinati con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto); (2) nel caso in cui il prodotto sia stato utilizzato per qualsiasi altro scopo al di fuori dell'uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi, allenamenti, concorsi); (3) in caso di mancato rispetto delle istruzioni fornite dall'Assistenza Tecnica; (4) in caso di software, ovvero software soggetto a una specifica garanzia; (5) ai materiali di consumo (elementi che richiedono la loro sostituzione al termine della loro durata di esercizio come, ad esempio, batterie di tipo convenzionale o cuscinetti protettivi per auricolari o cuffie); (6) agli accessori (ad esempio, cavi, custodie, borsette, borse, cinturini); (7) se il prodotto è stato venduto ad un'asta pubblica.

La presente garanzia non è trasferibile.

I diritti legali del consumatore, stabiliti dalle leggi vigenti in materia di vendita di beni di consumo nel relativo paese, non vengono intaccati dalla presente garanzia.

Disposizioni addizionali sulla garanzia

Per tutta la durata della garanzia, in linea di principio, Guillemot non fornirà alcuna parte di ricambio, in quanto la sola Assistenza Tecnica è la parte autorizzata ad aprire e/o rimettere in funzionamento tutti i prodotti Thrustmaster (fatta eccezione per eventuali procedure di rimessa in operatività che l'Assistenza Tecnica potrebbe richiedere al consumatore, attraverso istruzioni scritte – viste, ad esempio, la semplicità e la mancanza di riservatezza della procedura di rimessa in operatività – e fornendo al consumatore le necessarie parti di ricambio, se ve ne fosse l'esigenza).

Considerando i propri cicli di innovazione e per proteggere il proprio know-how e i propri segreti commerciali, in linea di principio, Guillemot non fornirà alcuna notifica o parte di ricambio finalizzata alla rimessa in attività di un qualunque prodotto Thrustmaster il cui periodo di garanzia risultasse scaduto.

Responsabilità

Qualora le leggi applicabili in materia lo consentano, Guillemot Corporation S.A. (d'ora in avanti "Guillemot") e le sue controllate declinano ogni responsabilità per qualsiasi danno derivante da almeno una delle seguenti condizioni: (1) il prodotto è stato modificato, aperto o alterato; (2) mancato rispetto delle istruzioni di installazione; (3) uso inappropriato o non permesso, negligenza, incidente (come, ad esempio, un impatto); (4) semplice usura; (5) utilizzo del prodotto per qualsiasi altro scopo al di fuori dell'uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi, allenamenti, concorsi). Qualora le leggi applicabili in materia lo consentano, Guillemot e le sue controllate declinano ogni responsabilità per qualsiasi danno non riconducibile a difetti nei materiali o nella fabbricazione del prodotto (compresi, ma non i soli, potenziali danni causati direttamente o indirettamente da un qualunque software, oppure dall'uso del prodotto Thrustmaster in combinazione con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto).

THRUSTMASTER®

ASSISTENZA TECNICA

http://support.thrustmaster.com

© 2017 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster® è un marchio registrato da Guillemot Corporation S.A.

Con licenza di vendita in Europa, Africa, Medio Oriente, Russia, India e Oceania. Utilizzabile esclusivamente con PlayStation ^® 3 e PlayStation ^® 4.

Tutti gli altri marchi appartengono ai legittimi proprietari. Illustrazioni puramente indicative. I contenuti, i design e le caratteristiche possono essere oggetto di modifiche senza preavviso e possono variare da una nazione all'altra. Fabbricato in Cina.

Prodotto e distribuito da Guillemot Corporation S.A.

RACCOMANDAZIONI SULLA TUTELA DELL'AMBIENTE

Nell'Unione Europea e Turchia: Al termine della sua vita operativa, questo prodotto non dovrebbe essere gettato assieme ai comuni rifiuti, ma dovrebbe essere portato ad un apposito punto di raccolta destinato al riciclaggio del Materiale Elettrico ed Elettronico.

Ciò è confermato dal simbolo riportato sul prodotto, nel manuale d'uso o sulla confezione.

A seconda delle proprie caratteristiche, i materiali potrebbero essere riciclati.

Tramite il riciclaggio ed altre forme di trattamento del Materiale Elettrico ed

Elettronico, è possibile fornire un importante contributo per la salvaguardia dell'ambiente.

Per conoscere i punti di raccolta più vicini a te, contatta le autorità locali competenti.

In tutti gli altri Paesi: per favore, rispetta le leggi locali sul riciclo dei materiali elettrici ed elettronici.

Informazioni da conservare. I colori e le decorazioni possono variare.

I ganci di plastica e gli adesivi dovrebbero essere rimossi dal prodotto prima che quest'ultimo venga utilizzato.

*Valido solo in UE e Turchia

T150 PRO FORCE FEEDBACK

Manual del usuario
