Ürün Tipi	Force Feedback Oyun Direksiyonu
Marka	Thrustmaster
Model	T150 Pro
Ağırlık	7 kg (direksiyon ve pedal seti)
Güç Kaynağı	220-240 V, 50 Hz, 0,8 A (Avrupa versiyonu) veya harici güç adaptörü (diğer bölgeler)
Dönüş Açısı	1080 derece
Uyumluluk	PlayStation 3, PlayStation 4, PC (sürücülerle)
Bağlantı	USB, pedal seti konektörü, vites kutusu konektörü (ayrı satılır)
Force Feedback Türü	Force Feedback
Pedal Seti	Yükseklik, aralık ve eğim ayarlarına sahip 3 pedal
Sabitleme Sistemi	Masa veya büro için sabitleme sistemiyle metal sıkma vidası
Donanım Güncellemesi	Evet, support.thrustmaster.com sitesinden PC üzerinden
Ana Malzeme	Tabanda plastik, jantta kauçuk, pedallarda metal
Garanti	Avrupa Birliği'nde 2 yıl (yerel mevzuata göre)
Bakım	Yumuşak ve kuru bir bezle temizleyin; havalandırma ızgaralarını kapatmayın
Güvenlik	Tabanı açmayın; çıplak ayak veya çorapla kullanmayın; force feedback'e dikkat edin
Verilen Aksesuarlar	Direksiyon, pedal seti, USB kablosu, güç kablosu, sabitleme sistemi, 2,5 mm Allen anahtarı, konik durdurucu (takılı değil)
Özel Fonksiyonlar	Elektronik pedal ters çevirme (MODE düğmesi), otomatik kalibrasyon, fren için konik durdurucu modülü
Kılavuz Dilleri	Fransızca, İngilizce, Almanca, İspanyolca, İtalyanca, Felemenkçe, Lehçe, Portekizce, Rusça, Türkçe, vb.

Sık sorulan sorular - T150 Pro THRUSTMASTER

T150 Pro direksiyonu nasıl kalibre edilir?

Direksiyon, açık konsola veya PC'ye bağladığınızda otomatik olarak kalibre olur. Otomatik kalibrasyon sırasında direksiyona dokunmayın ve pedallara basmayın. Direksiyon 1080° tam dönüş yapar ve ardından ortalanır.

Gaz ve debriyaj pedalları nasıl ters çevrilir?

MODE düğmesine (tabanda bulunur) 2 saniye basın. Işık kırmızıdan (normal) yeşile (ters) döner. Geri dönmek için tekrar 2 saniye basın.

Direksiyon tepki vermiyorsa veya yanlış kalibre edilmiş görünüyorsa ne yapmalı?

Konsolu veya PC'yi kapatın, tüm kabloları (USB, güç, pedal seti) çıkarın, ardından sırayla takın: önce pedal seti, sonra güç, sonra USB. Sistemi yeniden başlatın ve oyunu tekrar başlatın.

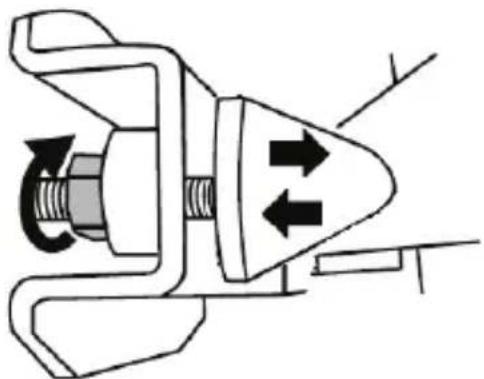

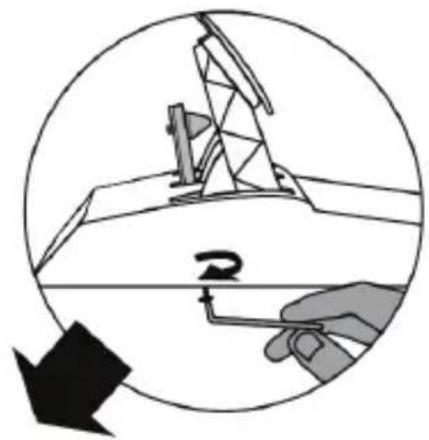

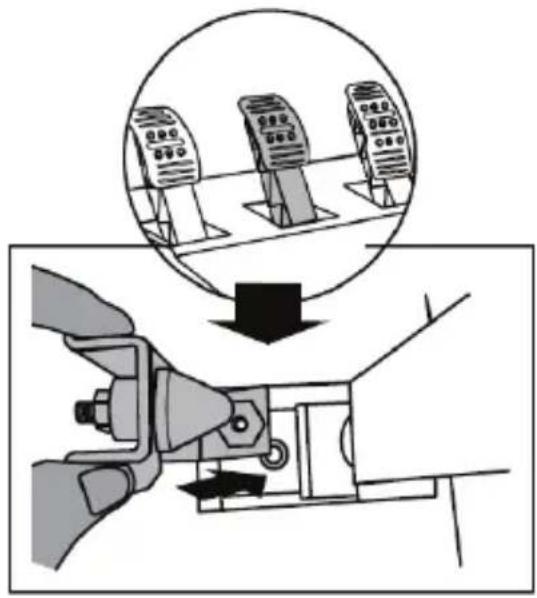

'Conical Rubber Brake' konik durdurucu modülü fren pedalına nasıl takılır?

Konik durdurucuyu metal desteğine, ardından ayar somununu vidalayın. Düzeneği fren pedalı kolunun arkasına yerleştirin ve 2,5 mm Allen anahtarıyla pedal setinin altındaki sabitleme vidasıyla sabitleyin.

T150 Pro direksiyon PC ile uyumlu mu?

Evet, USB seçiciyi PS3 konumuna getirin, support.thrustmaster.com adresinden sürücüleri indirin (Direksiyonlar/T150 PRO Force Feedback > Sürücüler bölümü), kurun, ardından force feedback'i ayarlamak için denetim masasını kullanın.

Pedalların eğimi nasıl ayarlanır?

Allen anahtarıyla metal başı tutan 2 vidayı sökün. Eğimi değiştirmek için plastik başlık desteğini 180° çevirin (pedal başına 2 konum). Her şeyi yeniden vidalayın.

MODE ışığı neden yeşil ve gaz pedalı çalışmıyor?

Orijinal T3PA pedal setinde ışık kırmızı olmalıdır. Yeşil ise gaz ve debriyaj pedalları ters çevrilmiştir. Normal moda (kırmızı) dönmek için MODE düğmesine 2 saniye basın.

Direksiyon masa veya büroya nasıl sabitlenir?

Direksiyonu yüzeye yerleştirin. Sıkma vidasını sabitleme sistemine takın, ardından tüm düzeneği (saat yönünün tersine) direksiyonun altındaki büyük dişli vidaya stabilize olana kadar vidalayın. Vidayı asla sabitleme sistemi olmadan tek başına vidalamayın.

Direksiyonun donanım yazılımı nasıl güncellenir?

PC'de support.thrustmaster.com adresine gidin, Direksiyonlar / T150 PRO Force Feedback ardından Firmware'e tıklayın, indirin ve kurulum talimatlarını izleyin. Sürüm numarası denetim masasında görünür.

Önemli güvenlik önlemleri nelerdir?

Pedal setiyle çıplak ayak veya çorapla oynamayın. Parmaklarınızı pedalların yanlarına koymayın. Kalibrasyon sırasında direksiyona dokunmayın ve ellerinizi jantın içine sokmayın. Anormal koku veya ısı durumunda gücü kesin.

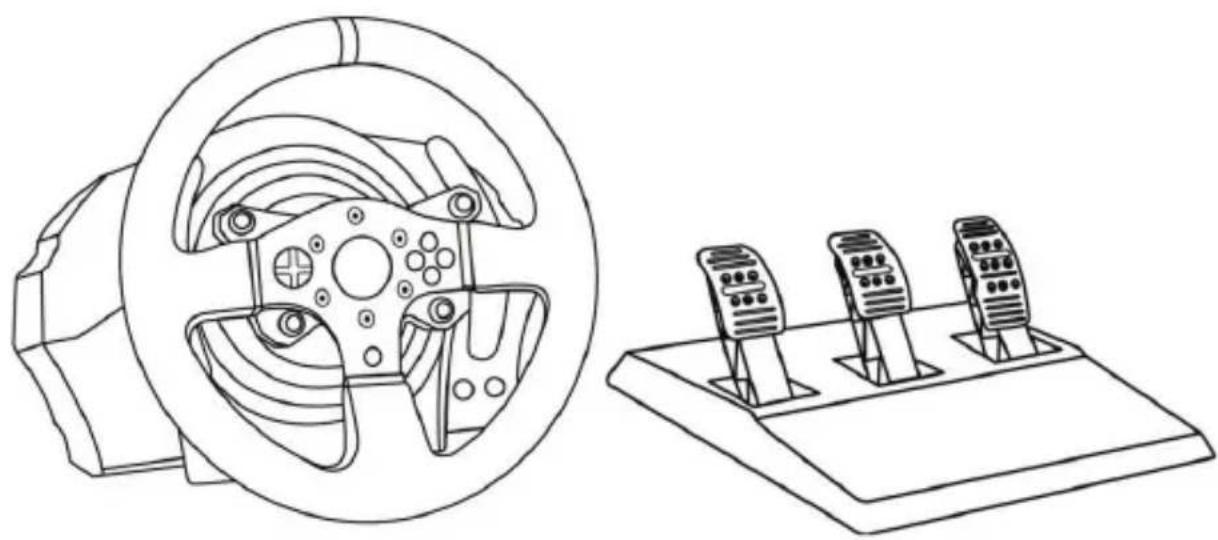

KULLANIM KILAVUZU T150 Pro THRUSTMASTER

T150 yarış direksiyonunuzun oyunlarla düzgün çalışmasını sağlamak için, oyunların otomatik güncellemelerini yüklemeniz gerekebilir (sisteminiz Internete bağlıyken yapılabilir).

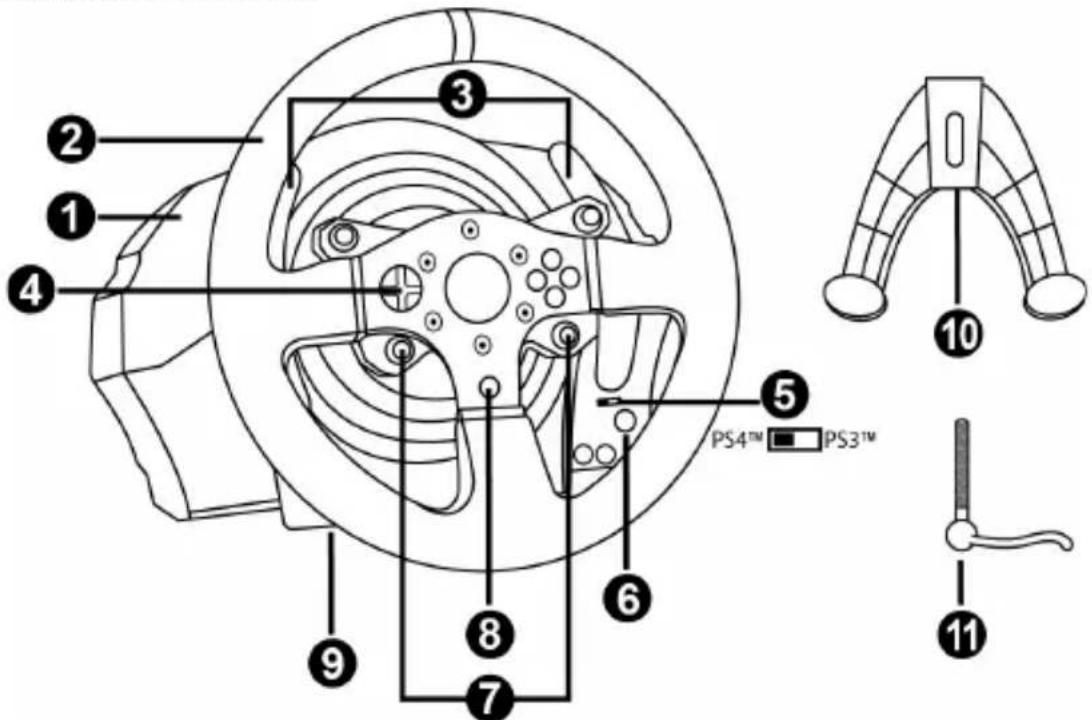

TEKNIK ÖZELLIKLER

1 T150 tabani
2 Direksiyon
3 2 direksiyondan kumandalı sıralı vites (Up ve Down)
4 Çok yönlü D-Ped
5 Dahili PS4™/PS3™ USB düğmesi
6 MODE düğmesi + kırmızı/yeşil gösterge lambası

7 PS3™'de SELECT/START düğmeleri ve PS4™'te SHARE/OPTIONS düğmeleri
8 PS düğmesi
9 Büyük dişli delik (montaj sistemi ve sabitleme vidası için)
10 Montaj sistemi
11 Metal bağlantı vidası

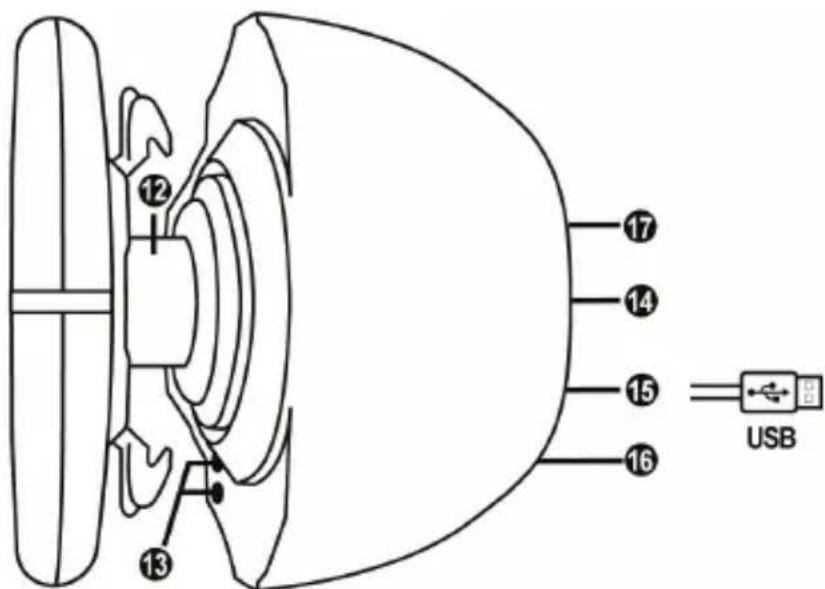

12 Direksiyon mili
13 L3/R3 düğmeleri
14 Güç kablosu veya Güç kaynağı konektörü (ülkeden ülkeye farklılık gösterir)

15 Yarış direksiyonu USB kablosu ve konektörü
16 Vites kutusu konektörü (vites kutusu ayrı olarak satılır)
17 Pedal seti konektörü

YARIŞ DİREKSİYONUNUN ELEKTRİK PRİZİNE TAKILMASI: LÜTFEN DEVAM ETMEDEN ÖNCE OKUYUN!

Yarış direksiyonunuzun güç beslemesi cihazınızı aldığınız ülkeye göre değişir.

Sadece Avrupa versiyonları

Önemli not: T150'nin Avrupa versiyonu doğrudan yarış direksiyonunun tabanında bulunan bir dahili güç kaynağı ile donatılmıştır.

- Yarış direksiyonunun elektrik fişini 220 V'luk bir prize takın.

Diğer versiyonlar (Avrupa olmayan)

Not: Avrupa versiyonundan farklı olarak Avrupa olmayan T150'de bir harici güç kaynağı bulunur; yarış direksiyonu ile birlikte özel bir aygıt verilir.

- Harici adaptörü yarış direksiyonunun arka kısmında bulunan ilgili konektöre bağlayın, daha sonra harici şebeke elektriği adaptörünü aynı gerilime sahip standart bir elektrik prizine takın.

UYARILAR

Bu ürünü kullanmadan önce lütfen bu kılavuzu dikkatlice okuyun ve daha sonra başvurma ihtiyacı duymanız halinde kullanmak üzere güvenli bir yerde saklayın.

Uyarı - Elektrik çarpması

* Ürünü kuru bir yerde saklayın ve toza veya güneş ışığına maruz bırakmayın.
* Konektörleri ve kabloları bükmeyin ve çekmeyin.
* Ürünün veya konektörlerinin üzerine herhangi bir sıvı dökmeyin.
* Ürünü kısa devre yapmayın.
* Ürünü asla parçalarına ayırmayın, ateşe atmayın ve yüksek sıcaklıklara maruz bırakmayın.
* Yarış direksiyonunuzla verilen elektrik kablosunun dışında elektrik kablosu kullanmayın.
* Kablo veya fişi hasarlı, yarık veya kırıksa elektrik kablosunu kullanmayın.
* Elektrik kablosunun prize ve yarış direksiyonu tabanının arka kısmında bulunan konektöre düzgün bir şekilde takıldığından emin olun.
* Yarış direksiyonunun içini açmayın: İçinde kullanıcı tarafından bakım/onarım yapılabilecek parça yoktur. Tüm onarım işlemleri üretici firma, yetkili temsilcisi veya kalifiye teknisyen tarafından yapılmalıdır.
* Sadece üretici tarafından belirtilmiş olan montaj sistemlerini/aksesuarları kullanın.
* Yarış direksiyonu beklenmeyen şekilde çalışıyorsa (anormal sesler, ısı veya koku yayıyorsa) direksiyonu kullanmayı derhal kesin, elektrik kablosunu prizden çekin ve diğer kabloları ayırın.
* Yarış direksiyonunu uzun süre kullanmayacaksanız elektrik kablosunu duvar prizinden çekin.
* Elektrik prizi ekipmana yakın ve kolayca ulaşılabilir olmalıdır.

Havalandırma delikleri

Yarış direksiyonunun tabanı üzerindeki hiçbir havalandırma deliğini bloke etmediğinizden emin olun. Optimum havalandırma için aşağıdaki noktalara dikkat edin:

* Direksiyon tabanını tüm duvar yüzeylerinden en az 10 cm uzağa yerleştirin.
* Tabanı dar yerlere yerleştirmeyin.
* Tabanı örtmeyin.
* Havalandırma deliklerinin üzerinde toz birikmesine izin vermeyin.

Güvenlik nedeniyle pedal setini asla çıplak ayaklarla veya ayağınıza sadece çorap giyerek oynamayın.

THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ.

Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma

Force Feedback direksiyonla oynamak kas veya eklem ağrısına neden olabilir. Her türlü sorunu önlemek için:

* Uzun oyun periyotlarından sakının.
* Her oyun saatinin ardından 10 ila 15 dakika ara verin.
* Ellerinizde, bileklerinizde, kollarınızda, ayaklarınızda veya bacaklarınızda yorgunluk veya ağrı hissederseniz oynamayı kesin ve yeniden oynamaya başlamadan önce birkaç saat dinlenin.

Uyarı - Force Feedback ve tekrarlanan hareketlerden dolayı yaralanma (devamı)

* Yeniden oynamaya başladığınızda yukarıda belirtilen semptomlar veya ağrı tekrar ederse oynamayı kesin ve bir doktora başvurun.
* Çocukların ulaşabileceği yerlerden uzak tutun.

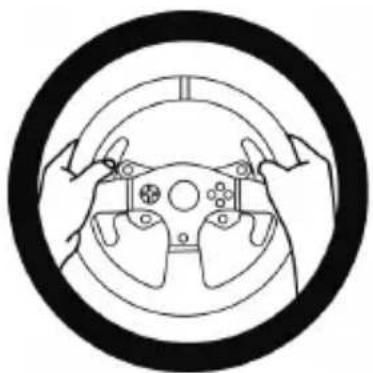

* Oyun oynarken kollarınızı, tamamen gitmesine izin vermeden daima yarış direksiyonunun üzerinde doğru konumlandırılmış olarak bırakın.

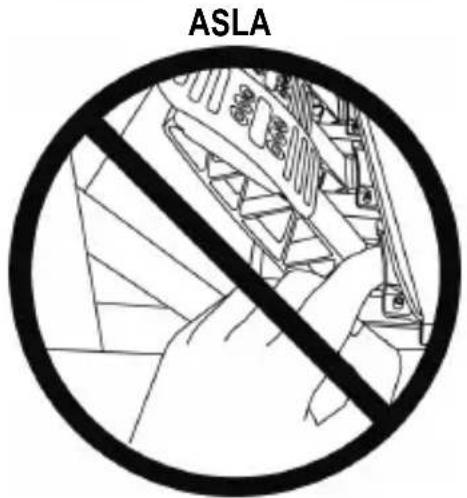

* Oyun oynarken asla ellerinizi veya parmaklarını pedalların altına ya da pedal setine yakın yerlere koymayın.
* Kalibrasyon ve oyun sırasında asla elinizi veya kolunuzu yarış direksiyonundaki deliklere sokmayın.
* Yarış direksiyonu tabanının bu kılavuzda belirtildiği gibi düzgün bir şekilde sabitlendiğinden emin olun.

Sadece 14 yaş ve üzeri kullanıcılar tarafından kullanılabilecek ürün

AĞIR ÜRÜN

Ürünü kendinizin veya başkalarının üzerine düşürmemeye dikkat edin!

DAİMA

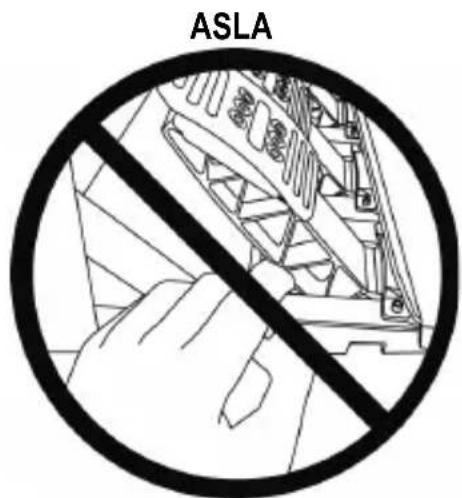

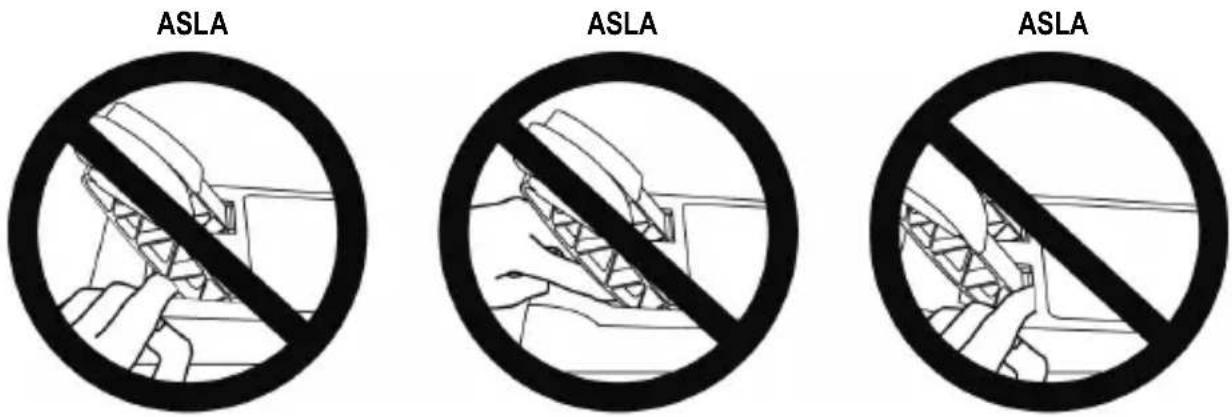

Uyarı - Oynarken pedal seti sıkıştırma tehlikesi

* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun.
* Oyun oynarken parmaklarını zı asla pedalların yanlarına veya yakın yerlere koymayın.
* Oyun oynarken parmaklarını zı asla pedalların arka tabanı üzerine veya yakın yerlere koymayın.
* Oyun oynarken parmaklarını asla pedalların ön tabanı üzerine veya yakın yerlere koymayın.

Uyarı - Oynamıyorken pedal seti sıkıştırma tehlikesi

* Pedal setini güvenli ve çocukların ulaşamayacağı bir yerde saklayın.

YARIŞ DİREKSİYONUNUZUN DONANIM YAZILIMINI GÜNCELLEME

Yarış direksiyonunuzun tabanında bulunan donanım yazılımı ürün geliştirmeleri içeren daha yeni sürümlere güncellenebilir.

Yarış direksiyonunuzun halihazırda kullandığı donanım yazılımı sürümünü görmek ve gerektiğinde güncellemek için: PC'de http://support.thrustmaster.com adresine gidin. Racing Wheels / T150 PRO Force Feedback'ye tıklayın, daha sonra Firmware'i seçerek indirme ve yükleme prosedüründe açıklanan talimatları izleyin.

Önemli not:

PC'de yarış direksiyonu tabanının üzerinde bulunan USB seçim düğmesi (5) daima PS3™ pozisyonuna ayarlanmış olmalıdır.

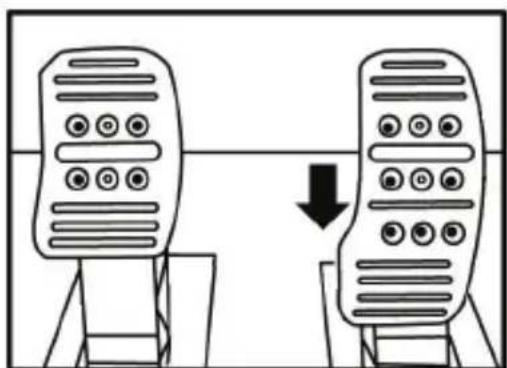

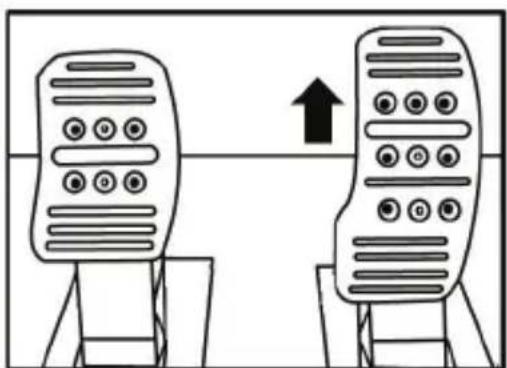

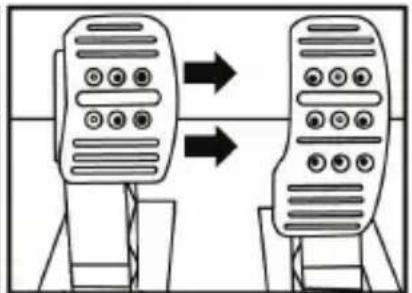

PEDAL EĞİMİNİN AYARLANMASI

Pedal eğimi ayarlanabilir.

Her pedal için ayar talimatları http://support.thrustmaster.com adresinde mevcuttur. Racing Wheels / T150 PRO Force Feedback'ye tıklayın ve Manual veya FAQ'yu seçin.

YARIŞ DIREKSIYONUNUN MONTE EDİLMESİ

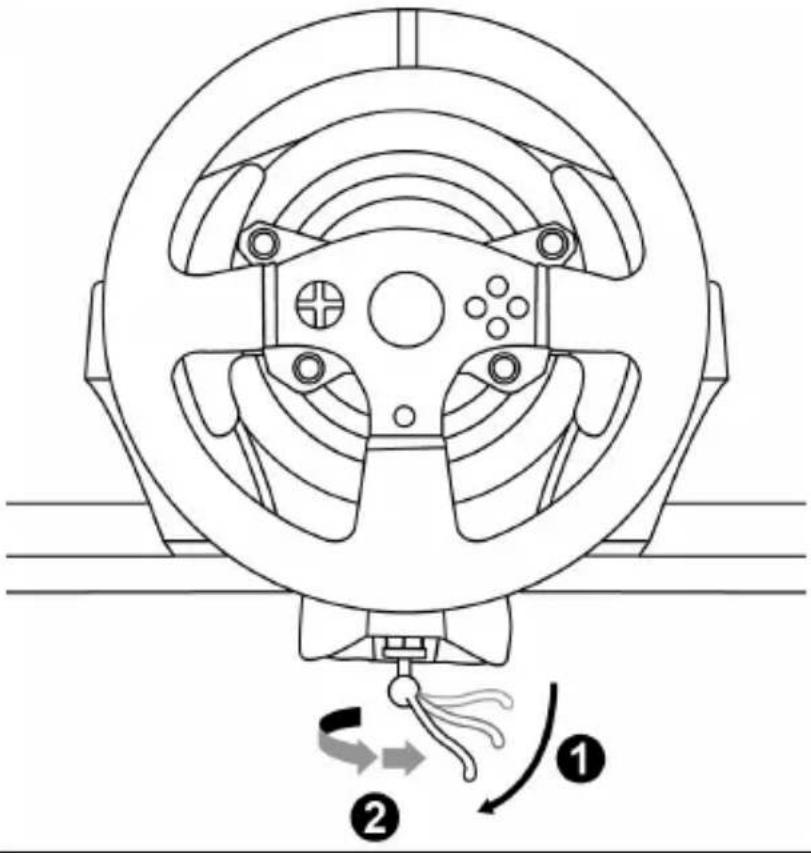

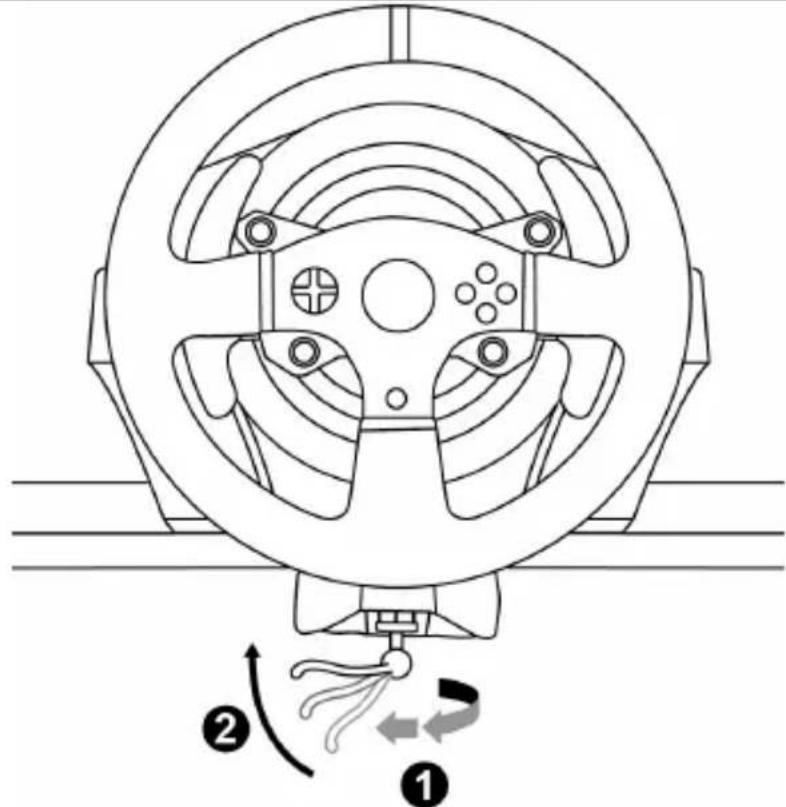

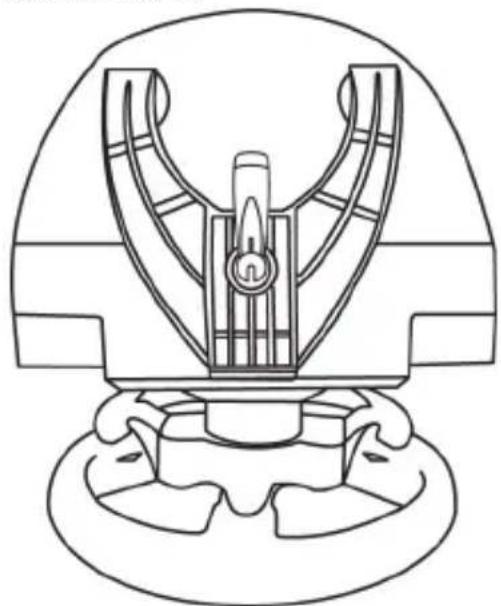

Yarış direksiyonunun bir sehpa veya masaya monte edilmesi

1. Yarış direksiyonunu bir masa veya yatay, düz ve sağlam bir yüzeye yerleştirin.
2. Bağlantı vidasını (11) montaj sistemine takın (10) ve direksiyon tamamen sabitlenene dek bağlantı vidasını saatin aksi yönünde sıkarak, yarış direksiyonunu altındaki büyük dişli deliğe (9) geçirin.

DAİMA ASLA

UYARI: Vidayı, montaj sistemi olmadan asla tek başına sıkmayın! (Yarış direksiyonuna zarar verebilir.)

MONTE ETME / SÖKME	YÖN
Sikmak için:Vidayı saatin aksi yönünde çevirin
Gevşetmek için:Vidayı saat yönünde çevirin

Pedal setini kokpite monte etme

1. Pedal setini, altında bulunan küçük vida deliklerini kullanarak monte edin.
2. İki adet M6 vidayı (ürünle verilmez) kokpit rafından geçirin ve pedal setinin altında bulunan iki küçük vida deliğine takın.

Önemli: İki M6 vidanın boyu raf kalınlığı 10 mm'yi geçmemelidir; daha uzun vidalar pedal setinde bulunan dahili bileşenlere zarar verebilirler.

Kokpitler için yerleşim diyagramları (yarış direksiyonunun tabanını ve/veya pedal setini konumlandırmak için) http://support.thrustmaster.com adresinde, Wheels / T150 PRO Force Feedback'ye tıklayın, ardından Manual veya FAQ'yu seçin.

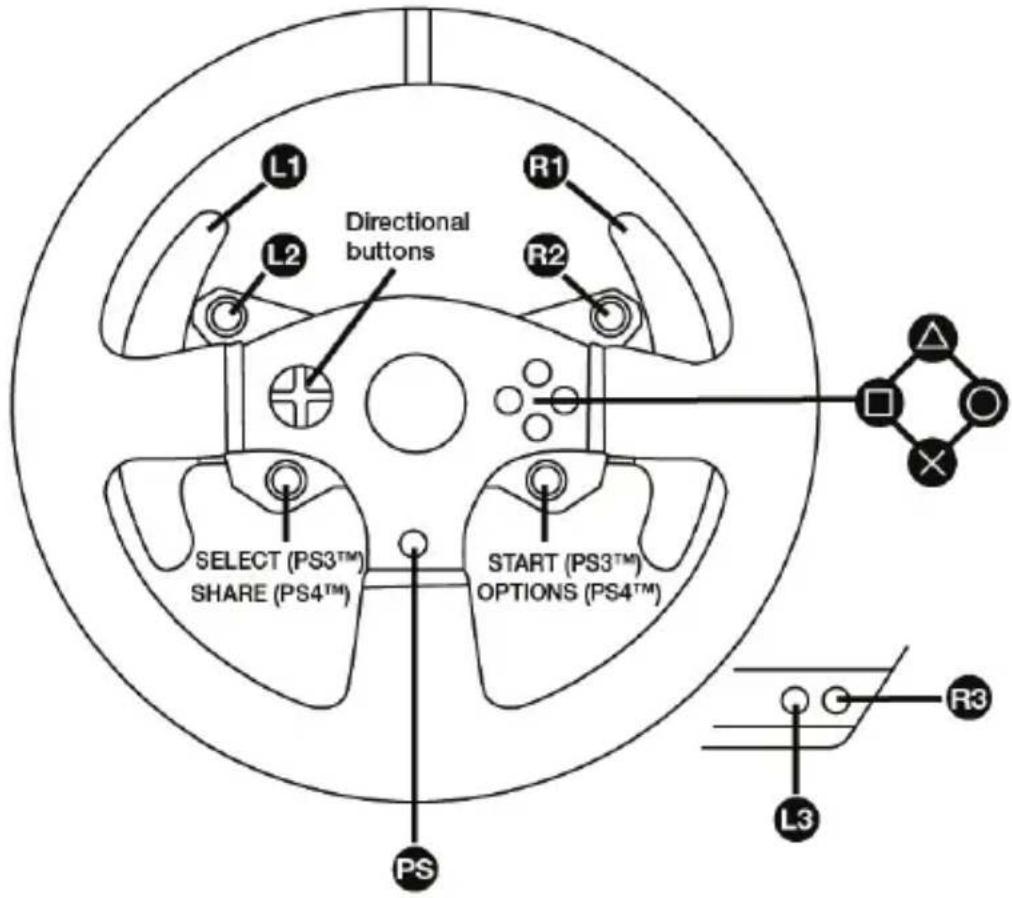

PlayStation®3 ve PlayStation®4 düğme yerleşimi

YARIŞ DIREKSIYONUNUN PlayStation®3 VEYA PlayStation®4 IÇIN AYARLANMASI

1. Pedal setini, yarış direksiyonu tabanının arka kısmında bulunan konektöre (17) bağlayın.
2. Elektrik kablosunu, yarış direksiyonu tabanının arka kısmında bulunan konektöre (14) bağlayın.
3. Elektrik kablosunu aynı voltaj özelliklerine sahip bir prize takın.

Bununla ilgili daha fazla bilgi için lütfen bu kılavuzun 3. sayfasındaki YARIŞ DİREKSİYONUNUN ELEKTRİK PRİZİNE TAKILMASI kısmına bakın.

1. Yarış direksiyonunun tabanındaki USB seçim düğmesini, kullandığınız sistem veya oyuna göre PS3 ^™ veya PS4 ^™ konumuna alın.

2. Yarış direksiyonunun USB konektörünü (15) sistemin USB portlarından birine bağlayın.

3. Sisteminiz açıldığında yarış direksiyonunuz otomatik olarak kendini kalibre edecektir.

4. PlayStation®4'de (USB seçim düğmesi PS4™ konumundayken): Yarış direksiyonunun PS düğmesine (8) basın ve direksiyonu kullanabilmek için oyuncu profilinize Sony Entertainment Network giriş yapın.

Artık oynamaya hazırsiniz!

Önemli notlar:

• Direksiyonun USB kablosunu sisteme bağlamadan önce yarış direksiyonunun tabanındaki USB seçim düğmesi (5) uygun konuma (PS3™ veya PS4™) alınmış olmalıdır. Seçim düğmesinin konumunu değiştirmek için USB kablosunu sistemden ayırın ve ardından USB kablosunu sisteme tekrar bağlamadan önce düğmenin konumunu değiştirin.
• PlayStation®3'de USB seçim düğmesi (5) daima PS3™ konumunda olmalıdır:
  * Direksiyon çoğu oyunda T500 RS direksiyon şeklinde tanınır.
  * Direksiyon uyumlu oyunlarda ve sistem menülerinde çalışır.
  * "PS" fonksiyonu direksiyonda çalışır.
• PlayStation®4'de, USB seçim düğmesi (5) PS3™ konumundayken:
  * Direksiyon çoğu oyunda T500 RS direksiyon şeklinde tanınır.
  * Direksiyon uyumlu oyunlarda çalışır ancak sistem menülerinde çalışmaz.
  * "SHARE" ve "PS" fonksiyonu direksiyonda çalışmaz.
• PlayStation®4'de, USB seçim düğmesi (5) PS4™ konumundayken:
  * Direksiyonu kullanabilmek için yarış direksiyonunun PS düğmesine (8) basmayı unutmayın.
  * Direksiyon çoğu oyunda T300 RS veya T150 direksiyon şeklinde tanınır.
  * Direksiyon uyumlu oyunlarda ve sistem menülerinde çalışır.
  * "SHARE" ve "PS" fonksiyonu direksiyonda çalışır.
• T150 ile uyumlu PlayStation®3 ve PlayStation®4 oyunlarının listesi (oynanan oyuna göre USB seçim düğmesinin (5) olması gereken konumu ile birlikte) şu adreste mevcuttur:

http://support.thrustmaster.com (Wheels / T150 PRO Force Feedback'ye tıklayın). Bu liste düzenli olarak güncellenir.

OTOMATİK YARIŞ DİREKSİYONU VE PEDAL SETİ KALİBRASYONU

Yarış direksiyonunu elektrik prizine ve yarış direksiyonunun USB konektörünü PlayStation®3 veya PlayStation®4 sistemine bağladığınızda yarış direksiyonu kendini otomatik olarak kalibre eder.

Bu aşamada yarış direksiyonu, 1080 derecelik bir açıyı kaplayıp merkezde durmadan önce sola ve sağa doğru hızlı bir şekilde döner.

UYARI:

Otomatik kalibrasyon aşamasında yarış direksiyonuna asla dokunmayın.

(Hatalı kalibrasyona ve/veya yaralanmalara neden olabilir.)

OTOMATİK PEDAL SETİ KALİBRASYONU

Sisteme bağlıyken veya oyun sırasında pedal setini asla yarış direksiyonu tabanına bağlamayın (veya tabandan ayırmayın) (hatalı kalibrasyona neden olabilir).

Pedal setini daima yarış direksiyonunu sisteme bağlamadan önce bağlayın.

Yarış direksiyonunun kalibrasyonu tamamlandığında ve oyun başlatıldığında pedallar, bir kaç basma sonunda otomatik olarak kalibre edilirler.

UYARI:

Yarış direksiyonunun otomatik kalibrasyonu aşamasında veya oyun yüklenirken asla pedallara basmayın.

(Hatalı kalibrasyona neden olabilir)

Yarış direksiyonu ve/veya pedal seti düzgün çalışmıyorsa veya düzgün kalibre edilmemiş gibi gözüküyorsa:

Sisteminizi kapatın ve yarış direksiyonunuzun tamamen ayırın. Tüm kabloları (elektrik kablosu ve pedal seti dahil) tekrar bağlayın, ardından sisteminizi ve oyununuzu yeniden başlatın.

MOD DÜĞMESİ VE GÖSTERGE LAMBASI (6)

Pedal seti MOD düğmesi

T150 ile gelen pedal seti 3 pedala sahiptir.

Bu pedal setini kullanırken gösterge lambasının kırmızı renkte yanık kaldığından emin olun, aksi takdirde gaz pedalı düzgün çalışmaz.

T150, Thrustmaster'ın 3 pedal içeren pedal setleriyle (ayrı olarak satılır) uyumludur; bunlar, gaz ve debriyaj pedallarını elektronik olarak değiştirmenizi sağlar.

Bunu yapmak için MOD düğmesine (6) 2 saniye süreyle basın.

Yarış direksiyonunun dahili hafızası pedalların değiştirilip değiştirilmediğini kaydeder.

GAZ VE DEBRİYAJ PEDALLARI	MOD gösterge lambasının (6) rengi
NORMAL	KIRMIZI
DEĞİŞTİRİLDİ	YEŞİL

MOD düğmesi için diğer ipuçları

MODE düğmesi ve gösterge lambası ile ilgili daha fazla bilgi için lütfen bkz.

http://support.thrustmaster.com. Racing Wheels / T150 PRO Force Feedback'ye tıklayın ve Manual veya FAQ'yu seçin.

YARDIM DOSYALARI VE SIK SORULAN SORULAR

Lütfen bkz. http://support.thrustmaster.com. Racing Wheels / T150 PRO Force Feedback'ye tiklayın ve Manual veya FAQ'yu seçin.

PC İÇİN YARIŞ DİREKSİYONU KURULUMU\*

YARIŞ DİREKSİYONUNUZUN DONANIM YAZILIMINI GÜNCELLEME

*PC uyumluluğu Sony Interactive Entertainment Europe tarafından tasdik edilmemektedir.

Daha fazla bilgi için bkz. http://support.thrustmaster.com.

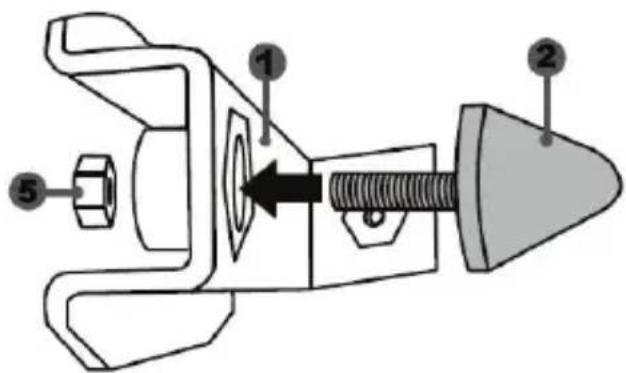

T3PA

1 Konik durdurucu için metal destek (varsayılan olarak takılı değildir)
2 Konik durdurucu
3 Metal durdurucu montaj vidası

4 2,5 mm Allen anahtarı (dahil)
5 Konik durdurucu için pozisyon ayar somunu

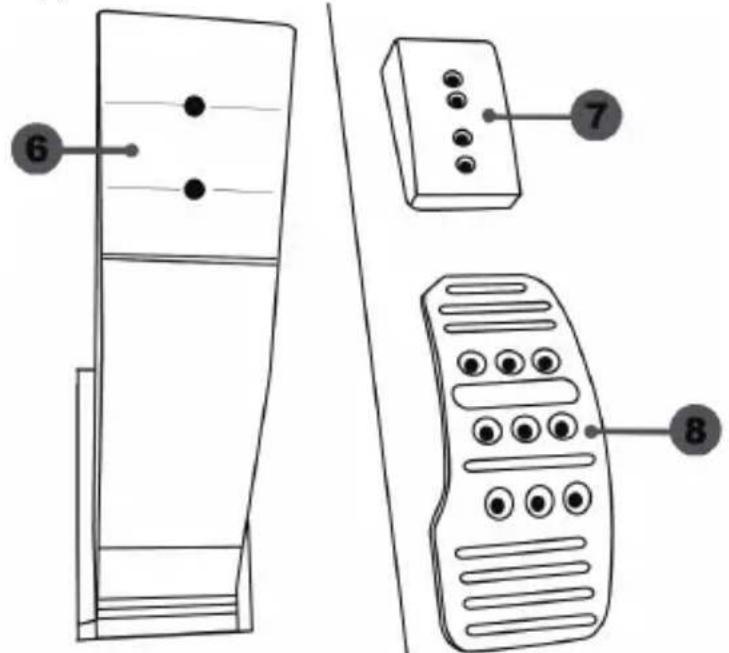

6 Pedal kolu
7 Plastik başlık desteği

8 Metal pedal başlığı

UYARI

Bu ürünü kullanmadan önce bu talimatları mutlaka dikkatlice okuyun ve ileride başvuru kaynağı olarak kullanmak üzere saklayın.

Güvenlik nedeniyle pedal setini asla çıplak ayaklarla veya ayağınıza sadece çorap giyerek oynamayın.

THRUSTMASTER® PEDAL SETİNİN AYAKKABISIZ KULLANILMASINDAN KAYNAKLANAN YARALANMALARDA HİÇBİR SORUMLULUK KABUL ETMEZ.

Uyarı - Oyun oturumları sırasında pedal seti sıkıştırma tehlikesi

* Pedal setini çocukların ulaşabileceği yerlerden uzak tutun.
* Oyun oturumları sırasında parmaklarını zı asla pedalların yanlarına veya yakınına koymayın.
* Oyun oturumlari sırasında parmaklarını zı asla pedalların arka tabanına veya yakınına koymayın.
* Oyun oturumları sırasında parmaklarını zı asla pedalların ön tabanına veya yakınına koymayın.

OTOMATİK PEDAL KALİBRASYONU

• Kalibrasyon sorunlarını önlemek amacıyla direksiyon konsola PS3™ veya PS4™'ye bağlıyken veya oyun oturumları sırasında pedal setini asla direksiyonun tabanına bağlamayın veya tabanından ayırmayın.
  = Pedal setini direksiyona daima direksiyonu konsola PS3™ veya PS4™'ye bağlamadan önce bağlayın.
• Direksiyon otomatik kalibrasyonu tamamlayıp oyun başladıktan sonra pedallar, birkaç kez basıldıklarında kendilerini otomatik olarak kalibre ederler.
• Kalibrasyon sorunlarını engellemek için direksiyon otomatik kalibrasyon yaparken veya oyun başlarken asla pedallara basmayın.
• Pedallar düzgün çalışmıyorsa veya doğru kalibre edilmemiş gibi gözüküyorsa konsolunuzu kapatın, direksiyonunuzu tamamen ayırın, ardından tüm kabloları (güç kaynağı kablosu ve pedal seti kablosu dahil) yeniden bağlayın ve konsolu yeniden açarak oyunu tekrar başlatın.

PEDAL SETİNİ KOKPİTE MONTE ETME

• Pedal setini, pedal setinin altında bulunan küçük vida deliklerini kullanarak monte edin.
• İki adet M6 vidayı (ürünle verilmez) kokpitin pedal destek plakasına ve pedal setinin altında bulunan iki küçük vida deliğine vidalayın.

Önemli: Pedal setinin iç parçalarının hasar görmesini engellemek için iki M6 vidanın boyu kokpitin pedal destek plakasının kalınlığı artı ilave 10 mm'yi aşmamalıdır.

PEDAL SETİNİN AYARLANMASI

Üç pedal setinin her biri şunları içerir:

• Çok delikli (gaz pedalında dokuz - fren pedalında altı - debriyajda altı) metal başlık (8).
• Dört delikli plastik başlık desteği (7) (başlık ile kol arasına yerleştirilir).
• İki delikli pedal kolu (6).

DİKKAT: Kalibrasyon sorunlarını önlemek için pedal setinize herhangi bir ayar yapmadan önce mutlaka direksiyonunuzun USB kablosunu konsol PS3™ veya PS4™'ye 'den ayırın.

Gaz pedalının YÜKSEKLİĞİNİN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• İstediğiniz yükseklik pozisyonunu seçerek metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Alçak pozisyon (Varsayılan)

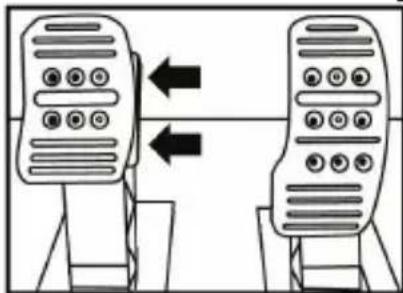

Üç pedal arasındaki BOŞLUĞUN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• İstediğiniz pozisyonu (sola, ortaya veya sağa) seçerek metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Fren pedalını gösteren örnekler:

Orta pozisyon (varsayılan)

Sağ pozisyon

Pedal başına olası boşluk pozisyonu sayısı:

• Gaz pedalı için üç
• Fren pedalı için üç
• Debriyaj için üç

Üç pedalın EĞİMİNİN ayarlanması

• Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak metal başlık (8) ile desteğini (7) sabitleyen iki vidayı sökün.
• Plastik başlık desteğini (7) 180° döndürün, ardından metal başlık (8) ile desteğini (7) yerleştirerek sıkıca sabitleyecek şekilde vidaları sıkın.

Gaz pedalını gösteren örnekler:

Çok eğimli pozisyon (varsayılan)

Pedal başına olası eğim pozisyonu sayısı:

• Gaz pedalı için iki
• Fren pedalı için iki
• Debriyaj için iki

Konik durdurucunun monte edilmesi ("CONICAL RUBBER BRAKE" mod)

Bu modifikasyon (veya "mod") zorunlu değildir ve varsayılan olarak monte edilmez. Yani mod monteli olmasa bile fren pedalı mükemmel çalışır.

Bu mod frenleme sırasında farklı bir his ve direnç yaşamanızı sağlar.

Tercihinize göre monte etmek veya etmemek size kalmıştır.

• Konik durdurucuyu (2) metal desteğine (1) vidalayın.
• Pozisyon ayar somununu (5) alta (konik durdurucunun vida deliğine) vidalayın.

- Üniteyi fren pedalı kolunun arkasına yerleştirin.

- Ürünle verilen 2,5 mm Allen anahtarını (4) kullanarak üniteyi montaj vidası (3) ve pedal setinin alt kısmında bulunan küçük merkezi vida deliğini kullanarak monte edin.

Fren pedalının hareket ARALIĞININ ve direnç KUVVETİNİN ayarlanması

Somunu (5) hafif gevşetip konik durdurucuyu (2) pedal kolunun arka kısmına yaklaştırarak fren pedalının direncini daha da kuvvetlendirebilirsiniz (gerekirse somunu yeniden sıkmak ve seçili pozisyonu korumak için 14 mm anahtar veya pense kullanın). Konik durdurucu pedal kolunun arka kısmına ne kadar çok yaklaştırılırsa direnç kuvveti o kadar büyük olur.

Not: Konik durdurucu fren pedalı kolunun arka kısmına çok yaklaştırılırsa maksimum kalibrasyon değerine ulaşmada zorluklar yaşayabilirsiniz. Bu durumda:

* Maksimum değere ulaşmak için yavaş bir şekilde fren pedalına iyice basarak (gerekirse pedal üzerinde çok kısa (sadece bir saniyeliğine) durun), ardından baskıyı kesin; veya

* Konik durdurucuyu fren pedalı kolunun arka kısmından bir miktar uzaklaştırın.

TÜKETİCİ GARANTI BİLGİSİ

İşbu Thrustmaster ürünü, malzeme ve işçilik hatalarına karşı, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelen garanti süresince dünya çapında tescil edilmiş merkezi Place du Granier, B.P. 97143, 35571 Chantepie, Fransa'da bulunan Guillemot Corporation S.A. (bundan sonra "Guillemot" olarak ifade edilecektir) garantisi altındadır. Avrupa Birliği ülkelerinde bu süre, Thrustmaster ürününün tesliminden itibaren iki (2) seneye karşılık gelir. Diğer ülkelerde garanti süresi, Thrustmaster ürünü ile ilgili olarak, Thrustmaster ürününün satın alındığı tarihte müşterinin ikamet ettiği ülkede geçerli yasalara uygun şekilde, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelir (İlgili ülkede bu tür bir düzenleme mevcut değilse garanti süresi Thrustmaster ürününün satın alındığı asıl tarihten itibaren bir (1) yıl olacaktır).

Garanti süresi içinde üründe hata veya kusur tespit edilmesi durumunda derhal izlenecek yöntem ile ilgili size bilgi verecek olan Teknik Destek servisimize başvurun. Hata veya kusur onaylanırsa ürünün satın alındığı yere (ya da Teknik Destek servisi tarafından belirtilen yere) iade edilmesi gerekmektedir.

İşbu garanti kapsamında müşterinin kusurlu ürünü, Teknik Destek servisinin insiyatifine bağlı olarak, değiştirilecek veya çalışır hale getirilecektir. Garanti süresince Thrustmaster ürününün onarım işlemine tabi tutulması durumunda, ürünün kullanım dışı olduğu en az yedi (7) günlük tüm süreler kalan garanti süresine eklenecektir (bu süre, ürünün onarılması için hazır bulundurulduğu tarih müdahale edilmesi için talepte bulunduğu tarihi takip ediyor ise müşterinin müdahale edilmesi için talepte bulunduğu tarihten veya bahse konu ürünün onarılması için hazır bulundurulduğu tarihten başlar). Yürürlükte olan yasaların izin verdiği durumlarda, Guillemot ve bağlılarının tüm sorumluluğu (dolaylı hasarlar da dahil olmak üzere) Thrustmaster ürününün çalışır hale getirilmesi veya değiştirilmesi ile sınırlıdır. Yürürlükte olan yasaların izin vermesi halinde Guillemot, ticarete elverişlilik veya belirli bir amaca uygunluk ile ilgili tüm garantileri reddeder.

İşbu garanti aşağıdaki durumlar için geçerli değildir: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa, uygunsuz veya kötü kullanım, ihmal, kaza, normal aşınma ya da malzeme veya üretim hatası ile ilgili olmayan nedenlerden dolayı hasar görmüşse (ancak bununla sınırlı kalmamak üzere, Thrustmaster ürününü herhangi uygun bir elemanla birleştirmek, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar); (2) ürün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılmışsa; (3) Teknik Destek servisi tarafından sağlanan talimatlara uyulmamışsa; (4) yazılım için, işbu garanti geçerli değildir, söz konusu yazılım için sağlanan özel garanti hükümlerine tabidir; (5) sarf malzemeleri için (ürünün kullanım süresi içinde değiştirilecek elemanlar: örneğin; tek kullanımlık piller, kulaklık yastıkları); (6) aksesuarlar için (örneğin; kablolar, kılıflar, cepler, çantalar, bileklikler); (7) ürün açık artırma ile satılmışsa.

Bu garanti devrolunamaz.

Tüketim mallarının tüketicinin ülkesinde satışına ilişkin tüketicinin yasal hakları işbu garantiden etkilenmemektedir.

Ek garanti hükümleri

Garanti süresince, tüm Thrustmaster ürünlerini açmaya ve/veya onarmaya yetkili tek taraf Teknik Destek Servisi olduğundan prensip olarak Guillemot tarafından hiçbir yedek parça sağlanmayacaktır (Uygulanabilir olması durumunda yazılı talimatlarla ve müşteriye gerekli yedek parça(lar) sağlanarak Teknik Destek Servisinin müşteri tarafından yapılmasını isteyebileceği tüm onarım prosedürleri hariç – örneğin onarım işleminin basit olmasından ve gizlilik içermemesinden dolayı).

İnovasyon döngülerini dikkate almak ve bilgi birikimi ile ticari sırlarını korumak için Guillemot, prensip olarak garanti süresi dolmuş hiç bir Thrustmaster ürünü için onarım bilgisi veya yedek parça sağlamayacaktır.

Sorumluluk

Yürürlükte olan yasaların izin vermesi halinde, Guillemot Corporation S.A. (bundan sonra "Guillemot" olarak ifade edilecektir) ve bağlıları aşağıdakilerin biri veya daha fazlasından kaynaklanan her türlü hasara karşı tüm sorumluluğu reddeder: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa; (2) montaj talimatlarına uyulmamışsa; (3) uygunsuz veya kötü kullanım, ihmal, kaza (örneğin bir darbe); (4) normal aşınma; (5) ürünün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılması. Yürürlükte olan yasaların izin vermesi halinde, Guillemot ve bağlıları ürünle ilgili malzeme veya üretim hatası ile ilgili olmayan her türlü hasara karşı tüm sorumluluğu reddeder (ancak bununla sınırlı kalmamak üzere, herhangi bir yazılımdan veya Thrustmaster ürününün herhangi bir uygun olmayan elemanla birleştirilmesinden doğrudan veya dolaylı olarak kaynaklanan tüm hasarlar, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar).

© 2017 Guillemot Corporation S.A. Tüm hakları saklıdır. Thrustmaster® Guillemot Corporation S.A.'nın tescilli ticari markasıdır.

Avrupa, Afrika, Orta Doğu, Rusya, Hindistan ve Okyanusya'da satılmak üzere lisanslıdır. Yalnızca PlayStation®3 ve PlayStation®4 ile kullanmak için.

Diğer tüm ticari markalar ilgili sahiplerine aittir. Fotoğraflar bağlayıcı değildir. İçindekiler, tasarım ve teknik özellikler önceden haber vermeksiniz değiştirilebilir ve ülkeden ülkeye farklılık gösterebilir. Çin'de üretilmiştir.

Guillemot Corporation S.A. tarafından üretilmekte ve dağıtılmaktadır.

ÇEVRE KORUMA ÖNERİLERİ

Avrupa Birliği ve Türkiye'de: Cihazın kullanım ömrü sona erdiğinde, standart ev atıkları ile atılmamalı, geri dönüşüm için Atık Elektrikli ve Elektronik Cihazların toplandığı bir yere bırakılmalıdır.

Bu, ürünün, kullanım kılavuzunun veya paketin üzerinde bulunan sembol ile onaylanmıştır.

Özelliklerine bağlı olarak malzemeler geri dönüştürülebilir. Atık Elektrik ve Elektronik Cihazların geri dönüşümü veya diğer işleme yöntemleri sayesinde

çevrenin korunmasına yönelik önemli bir katkıda bulunabilirsiniz. Size en yakın toplama merkezleri hakkında bilgi almak için lütfen yerel yetkililerle iletişime geçin.

Diğer ülkeler için: Lütfen elektrikli ve elektronik cihazların geri dönüşümü için yerel yasalara uyunuz.

AEEE Yönetmeliğine Uygundur.

Bu belgeyi saklayın. Renkler ve süslemeler değişiklik gösterebilir.

Plastik tutturucular ve bantlar, kullanmadan önce üründen çıkarılmalıdır.

*Sadece AB ve Türkiye için geçerlidir

T150 PRO

FORCE FEEDBACK

Instrukcja obsługi
