GEBRUIKSAANWIJZING ROYAL 43 S HUSQVARNA
Handleiding voor de gebruiker
Lees de handleiding aandachtig door zodat u de inhoud goed begrijpt voordat u de grasmaaimachine in gebruik neemt.
Bruksanvisning
- Handgreep, compleet
- Grasopvangbak
- Fles olie
- Handleiding
- Operator Presence Control (OPC of startgreep)
- Hendel van de aandrijving (Royal 43S/SE)
- Gashendel (indien aanwezig)
- Productlabel
- Waarschuwingsetiket
- Contactslot (Royal 43SE)
- Kabel van acculader (Royal 43SE)
N - INNHOLD
- Håndtak
- Oppsamler
- Oljeflaske
- Bruksanvisning
- Operatørens kontrollspak
- Powerdrivespak (motorspak) (Royal 43S/SE)
- Gasskontroll (hvis klipperen er utstyrt med dette)
- Typeetiketten
- Advarselsetikett
- Nøkkel (Royal 43SE)
- Batteriladerledning (Royal 43SE)
SF - SISÄLLYSLUETTELO

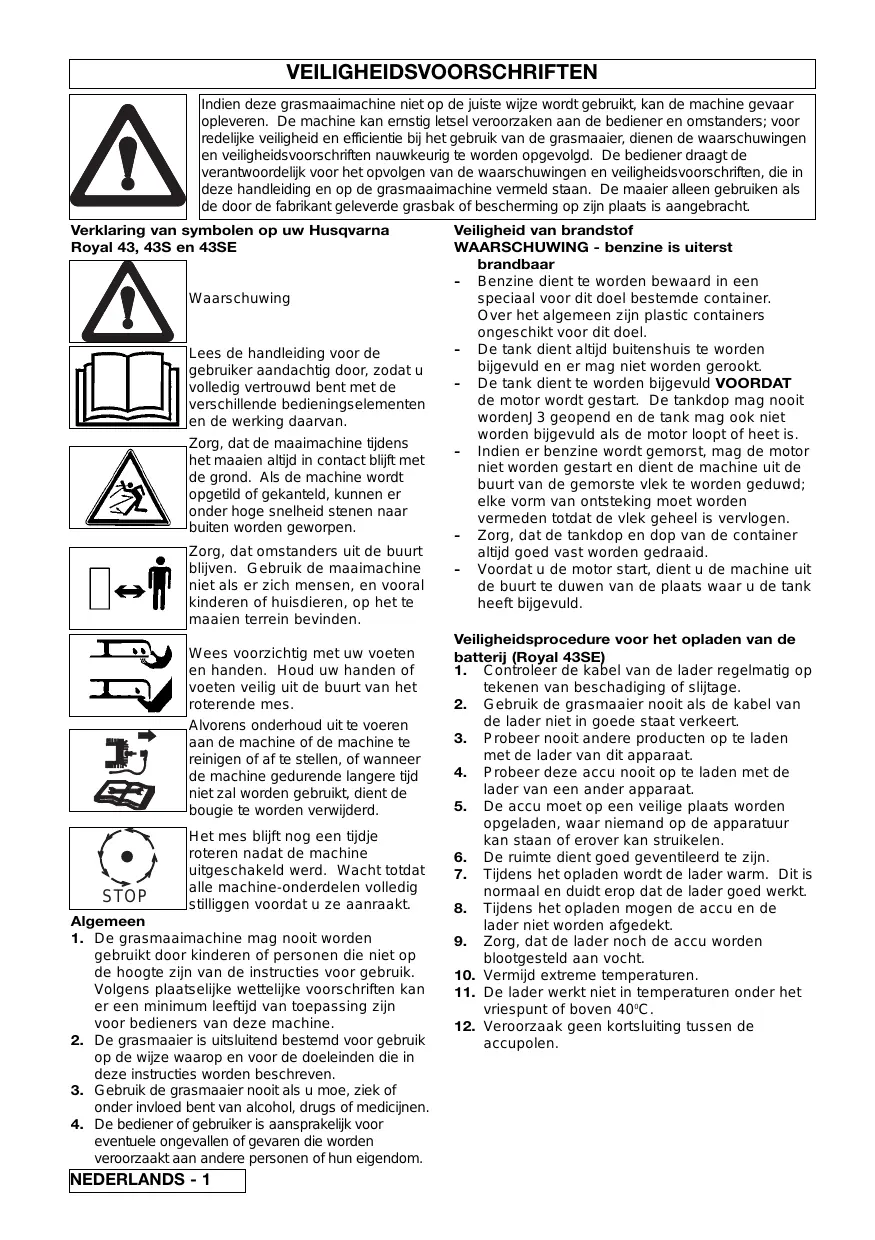

Indien deze grasmaaimachine niet op de juiste wijze wordt gebruikt, kan de machine gevaar opleveren. De machine kan ernstig letsel veroorzaken aan de bediener en omstanders; voor redelijke veiligheid en efficientie bij het gebruik van de grasmaaier, dienen de waarschuwingen en veiligheidsvoorschriften nauwkeurig te worden opgevolgd. De bediener draagt de verantwoordelijk voor het opvolgen van de waarschuwingen en veiligheidsvoorschriften, die in deze handleiding en op de grasmaaimachine vermeld staan. De maaier alleen gebruiken als de door de fabrikant geleverde grasbak of bescherming op zijn plaats is aangebracht.
Verklaring van symbolen op uw Husqvarna Royal 43, 43S en 43SE
Waarschuwing
Lees de handleiding voor de gebruiker aandachtig door, zodat u volledig vertrouwd bent met de verschillende bedieningselementen en de werking daarvan.
Zorg, dat de maaimachine tijdens het maaien altijd in contact blijft met de grond. Als de machine wordt opgetild of gekanteld, kunnen er onder hoge snelheid stenen naar buiten worden geworpen.
Zorg, dat omstanders uit de buurt blijven. Gebruik de maaimachine niet als er zich mensen, en vooral kinderen of huisdieren, op het te maaien terrein bevinden.
Wees voorzichtig met uw voeten en handen. Houd uw handen of voeten veilig uit de buurt van het roterende mes.
Alvorens onderhoud uit te voeren aan de machine of de machine te reinigen of af te stellen, of wanneer de machine gedurende langere tijd niet zal worden gebruikt, dient de bougie te worden verwijderd.
Het mes blijft nog een tijdje roteren nadat de machine uitgeschakeld werd. Wacht totdat alle machine-onderdelen volledig stilliggen voordat u ze aanraakt.
Algemeen
- De grasmaaimachine mag nooit worden gebruikt door kinderen of personen die niet op de hoogte zijn van de instructies voor gebruik. Volgens plaatselijke wettelijke voorschriften kan er een minimum leeftijd van toepassing zijn voor bedieners van deze machine.
- De grasmaaier is uitsluitend bestemd voor gebruik op de wijze waarop en voor de doeleinden die in deze instructies worden beschreven.
- Gebruik de grasmaaier nooit als u moe, ziek of onder invloed bent van alcohol, drugs of medicijnen.
- De bediener of gebruiker is aansprakelijk voor eventuele ongevallen of gevaren die worden veroorzaakt aan andere personen of hun eigendom.
Veiligheid van brandstof WAARSCHUWING - benzine is uiterst brandbaar
- Benzine dient te worden bewaard in een speciaal voor dit doel bestemde container. Over het algemeen zijn plastic containers ongeschikt voor dit doel.
- De tank dient altijd buitenshuis te worden bijgevuld en er mag niet worden gerookt.
- De tank dient te worden bijgevuld VOORDAT de motor wordt gestart. De tankdop mag nooit wordenJ3 geopend en de tank mag ook niet worden bijgevuld als de motor loopt of heet is.
- Indien er benzine wordt gemorst, mag de motor niet worden gestart en dient de machine uit de buurt van de gemorste vlek te worden geduwd; elke vorm van ontsteking moet worden vermeden totdat de vlek geheel is vervlogen.
- Zorg, dat de tankdop en dop van de container altijd goed vast worden gedraaid.
- Voordat u de motor start, dient u de machine uit de buurt te duwen van de plaats waar u de tank heeft bijgevuld.
Veiligheidsprocedure voor het opladen van de batterij (Royal 43SE)
- Controleer de kabel van de lader regelmatig op tekenen van beschadiging of slijtage.
- Gebruik de grasmaaier nooit als de kabel van de lader niet in goede staat verkeert.
- Probeer nooit andere producten op te laden met de lader van dit apparaat.
- Probeer deze accu nooit op te laden met de lader van een ander apparaat.
- De accu moet op een veilige plaats worden opgeladen, waar niemand op de apparatuur kan staan of erover kan struikelen.
- De ruimte dient goed geventileerd te zijn.
- Tijdens het opladen wordt de lader warm. Dit is normaal en duidt erop dat de lader goed werkt.
- Tijdens het opladen mogen de accu en de lader niet worden afgedekt.
- Zorg, dat de lader noch de accu worden blootgesteld aan vocht.
- Vermijd extreme temperaturen.
- De lader werkt niet in temperaturen onder het vriespunt of boven 40°C.
- Veroorzaak geen kortsluiting tussen de accupolen.
VEILIGHEIDSVOORSCHRIFTEN
Voorbereiding
- Maai het gras nooit op blote voeten of met sandalen aan. Draag altijd geschikte kleding, handschoenen en stevige schoenen.
- Het gebruik van oorbeschermers wordt aanbevolen.
- Controleer, dat er geen stokken, botten, ijzerdraad en rommel in het gras liggen; deze kunnen door het mes onder hoge snelheid naar buiten worden geworpen.
- Vóór gebruik dient u altijd te controleren of mes, bout van dit mes en het maimechanisme niet zijn versleten of beschadigd. Om de juiste balans te behouden, dient men bij vervanging van het mes altijd de hele bevestigingsset te vervangen.
- Defecte geluiddempers dienen vervangen te worden.
Gebruik
- Gebruik de machine niet in een afgesloten ruimte, waar de uitlaatgassen (koolmonoxide) zich kunnen ophopen.
- Gebruik de maaimachine alleen bij daglicht of goed kunstmatig licht.
- Vermijd waar mogelijk gebruik van de machine als het gras nat is.
- Wees voorzichtig dat u niet uitglijdt als het gras nat is.
- Wees op hellingen extra voorzichtig dat u niet uitglijdt en draag niet-slippend schoeisel.
- Hellingen dienen altijd in overdwarse richting te worden gemaid, en niet van boven naar beneden of andersom.
- Wees uiterst voorzichtig wanneer u op een helling van richting verandert.
- Grasmaaien op hellingen en taluds kan gevaarlijk zijn. Niet maaien op taluds of steile hellingen.
- Loop niet achteruit met de grasmaaier, omdat u dan zou kunnen struikelen. Altijd lopen, nooit rennen.
- Maai het gras nooit door de maaimachine naar u toe te trekken.
- Schakel de motor uit voordat u de grasmaaimachine over andere oppervlakken dan gras wilt duwen en voor transport van de maaimachine van en naar het te maaien terrein.
- De machine mag niet worden gebruikt als de beschermplaten beschadigd of afwezig zijn.
- De motor mag niet te hard lopen en de instellingen van de toerenregelaar mogen niet worden gemodificeerd. Te hard rijden is gevaarlijk en verkort de levensduur van de maaimachine.
- Voordat de motor wordt gestart, dienen alle mes aandrijfkoppelingen vrij te worden gezet. (zie pag. 6)
- De grasmaaier dient altijd voorzichtig te worden gestart, waarbij u er vooral op let dat uw voeten uit de buurt van de maaimessen blijven.
-
De grasmaaimachine mag niet worden gekanteld bij het starten van de motor.
-
Zorg, dat u uw handen uit de buurt houdt van de grasuitworp als de motor loopt.
- De maaimachine mag niet worden opgetild of gedragen met lopende motor.
- De bougiekabel kan heet worden - wees voorzichtig.
- Voer nooit onderhoud uit aan de machine als de motor heet is.
- Schakel de motor uit en wacht tot het maairnes helemaal tot stilstand is gekomen:-
- als u de machine enige tijd onbeheerd wilt achterlaten;
-
Zet de regeling voor aanwezigheid van gebruiker in zijn vrij om de machine te stoppen, wacht totdat het mes is uitgedraaid, koppel de kabel van de bougie los en wacht totdat de motor is afgekoeld.:-
-
voordat u de benzinetank bijvult.
- voordat u een verstopping verwijdert;
- voordat u controles, reiniging of onderhoud uitvoert aan het apparaat;
- als u een vreemd voorwerp raakt. Gebruik de machine niet totdat u zeker bent dat de hele grasmaaimachine veilig is voor gebruik;
- als de maaimachine abnormaal trilt, moet u stoppe. Te grote trillingen kan letsel veroorzaken.
- Als u klaar bent met grasmaaien dient u gas te verminderen om de motor uit te zetten en, indien de machine is uitgerust met een kraan, deze uit zetten.
Onderhoud en opslag
- Zorg, dat alle moeren, bouten en schroeven goed zijn aangedraaid zodat de maaier altijd veilig kan worden gebruikt.
- Controleer de grasopvangbak/-zak regelmatig op slijtage.
- Vervang versleten of beschadigde onderdelen onmiddellijk.
- Gebruik voor vervanging uitsluitend originele, voor deze machine bestemde maaimessen, bladbouten, vulplaatjes en rotorbladen.
- Zet de maaier nooit in een ruimte/gebouw waar benzinedampen in aanraking kunnen komen met open vuur of vonken als er nog benzine in de tank zit.
- Laat de motor altijd eerst afkoelen voordat de machine wordt opgeborgen in een afgesloten ruimte.
- Om brandgevaar te vermijden, dienen de motor, geluiddemper, accubak en de brandstoftank vrij te zijn van gras, bladeren of overmatig veel vet.
- Als de benzinetank moet worden geleegd, dient dit buiten te gebeuren.
- Wees voorzichtig bij het afstellen van de machine dat uw vingers niet bekneld raken tussen bewegende snijbladen en vaste onderdelen van de grasmaaier.
PRODUCTLABEL
B
Productnummer ....
Model......
Serienr......
Datum van aankoop ....
By ....
Plaats......
•Bewaren als bewijs van aankoop•
Uw product is voorzien van een unieke identificatie in de vorm van een zilver en zwart gekleurd productkwaliteitslabel. Noteer de informatie getoond in afbeelding B in de beschikbare ruimte op de label, zodat u over volledige productinformatie beschikt voor het verkrijgen van reserve-onderdelen of advies van een van onze erkende servicecentra of wanneer u contact opneemt met onze klantenserviceafdeling.
MONTAGE-INSTRUCTIES
Handgreep monteren
Onderkant-duwboom op de gazonmaaier monteren
- Demonteer de vleugelmoeren.
- Monteer de onderkant van de duwboom zo dat de gevormde uiteinden op de juiste manier in de overeenkomstige gleuven aan beide zijden van de gazonma
- Zet de hendel vast met de meegeleverde ringen en vleugelmoeren. Zorg ervoor dat de onderste startsnoergeleider zich, van achteren gezien, aan de rechterkant bevindt.
Bovenkant-duwboom op onderkant-duwboom monteren
- Monteer het bovendel van de duwboom.
- De schroeven aan de binnenkant bevestigen.(C2) Vergeet de volgring tussen moer en handvat niet
- Verwijder de bougiekabel.
- Trek aan de OPC-hendel (Operator Presence Control) om de motorrem los te koppelen.
(D1 - Royal 43)
(D2 - Royal 43S/SE)
- Voer het starterkoord door de kabelgeleider van de onderste handgreep.(D3)
- Voer het starterkoord door de kabelgeleider van de bovenste handgreep.(D4)
Voordat u aan het starterkoord trekt, moet u eerst de OPC tegen de duwboom aantrekken zodat de rem van de motor af is.
ROYAL 43
ROYAL 43S/SE
Grasvangbak in elkaar zetten
Het grasvangbakscherm monteren
- Deel of scheid de 3 delen van het grasvangbakscherm niet
- Klap de zijkanten van het scherm naar binnen.(E1)
- Zorg ervoor dat de overeenkomstige lippen en gleuven zich op één lijn bevinden en druk deze stevig in elkaar. Controleer of de klemmen goed ingrijpen. Het gemonteerde scherm moet eruit zien zoals op de afbeelding.(E2)
Grasvangbakscherm bevestigen op de onderste grasvangbak
Plaats de lippen op de bodem van het grasvangbakscherm in de gleuven in de basis van de onderste grasvangbak en druk deze in elkaar.(E3)
Deksel van de grasvangbak bevestigen
- Maak het grasvangbakdeksel vast op de onderste grasvangbak.(E4)
- Zorg ervoor dat de klemmen op één lijn liggen met de gleuven. Duw de twee helften in elkaar, begin bij de achterkant van de bak en werk naar voren toe.(E5). Zorg ervoor dat klemmen goed vastzitten.
Volledig gemonteerde grasvangbak monteren op gazonmaaier
- Til de veiligheidsklep op. Bevestig de nokken van de grasvangbak in de gleuven in de bovenkant van de maaikast. Bevestig de plaatstapeinden op de veiligheidsklep in de twee locatie-openingen in het grasvangbakdeksel.(E6)
- Het demonteren gebeurt in omgekeerde volgorde.
Opgelet:- Overtuig u ervan dat er geen opening tussen de beschermingsklep en de grasbak is.
Indien grasopvang niet noodzakelijk is kunt u ook gebruik maken van de grasmaaier zonder de grasbak. Zorg ervoor dat de beschermingsklep volledig gesloten is.
Volindicator
- BELANGRIJK! De volindicator werkt alleen wanneer de machine ingeschakeld is. Volg de instructies in de sectie Gebruik: aan- en afzetten.
- Uw gazonmaaier is uitgerust met een vulindicator die aangeeft wanneer de grasvangbak geleegd moet worden. Wanneer de indicator zichtbaar is, wordt de grasvangbak gevuld met gras.(E7)
- Wanneer de indicator uit het zicht verdwijnt, moet de grasvangbak leeggemaakt worden.(E8)
- Laat de motorrem los en demonteer de grasvangbak om hem leeg te maken.
Grasvangbak leegmaken
- Hou de grasvangbak zoals aangegeven op de afbeelding.(E9)
- Los gras wordt automatisch verwijderd wanneer u de machine opnieuw start. Als de indicator niet omhoog komt, moet u de uitwer popening met de hand schoonmaken. (Maak eerst de bougiekabel los).
- Controleer of de uitwer popening schoon is en er geen grasresten e.d. in zitten.
- Controleer het oliepeil regelmatig en na elke vijf gebruiksuren.
- Vul de olie bij indien noodzakelijk om het
oliepeil op de
aanduiding FULL op de
peilstok te houden.
- Gebruik SAE 30 vier takt-olie van goede kwaliteit.
- Olie bijvullen:
a) Verwijder de
oliedop.(F1)
b) Vul de tank tot de
aanduiding FULL op de
peilstok wordt
bereikt.(F2)
- Ververs de olie na de eerste vijf gebruiksuren; vervolgens dient de olie na elke 25 gebruiksuren te worden ververst.
- Ververs de olie altijd als de motor warm is, maar niet heet - voer echter nooit onderhoud aan de machine uit als de motor heet is.
- Gebruik nieuwe, standaard loodvrije benzine of Aspen.
- NOOIT LOODHOUDENDE BENZINE
GEBRUIKEN
Het gebruik van
loodhoudende benzine
zal de uitlaat doen
roken en zal motoren
die zijn uitgerust met
een katalysator
onherstelbaar
beschadigen.
- Vul de benzinetank nooit bij als de motor heet is.
- Bij het vullen van de benzinetank mag niet worden gerookt.
- Vul de benzinetank nooit met lopende motor.
- Veeg eerst alle gras en vuil van de dop van de benzinetank voordat u deze verwijdert om te v in de tank komt.(G1)
- U wordt aanbevolen om de benzine door een trechter met een filter in de tank te gieten.(G2)
- Verwijder alle gemorste brandstof voordat de motor wordt gestart.
* NL
Aspen is een milieu vrien delyke brandstof met vele voordelen. Informeer by uw dealer
Let op: Verplaats de machine uit de buurt van het gebied waar de brandstof wordt bijgevuld voordat u de maaimachine weer start.
STARTEN - DE MOTOR VOORPOMPEN
Let op: Voordat de motor voor het eerst wordt gestart, dient u olie en benzine bij te vullen zoals beschreven in de bovenstaande sectie Olie en benzine.
Als u met een warme motor start, is het gebruik van de opvoerpomp gewoonlijk overbodig. Bij koudere temperaturen moet de pomp soms wel worden gebruikt.
De motor voor het eerst starten
zoals wordt getoond in de sectie Gebruik: aan- en afzetten.
- Duw de opvoerknop (H) vijf keer diep in.
- Volg de instructies in de sectie Gebruik: aan- en afzetten.
- Als de motor na drie pogingen met het starterkoord nog niet loopt, dient u de opvoerknop nog eens drie keer in te drukken en vervolgens het bovenstaande punt 3 te herhalen.
De motor starten in het vervolg
- Duw de gashendel in de stand FAST ' ’ en duw de opvoerknop drie keer diep in voordat u de motor start. (Als de machine zonder brandstof is komen te staan, dient u de tank bij te vullen en de opvoerknop drie keer in te drukken.)
GEBRUIK
Aan- en afzetten Royal 43 Aanzetten
- Sluit de bougiekabel aan.
- Schuif de gashendel in de stand FAST ' 🔍' voordat de machine wordt gestart.(J1)
- Knijp de OPC-hendel in op de handgreep om de motor- en mes los te zetten.(J2)
- Trek de terugloopstarter helemaal naar u toe tot het verste punt, duw de hendel dan langzaam terug en trek de hendel vervolgens helemaal tot het uiterste naar u toe.(J3)
- Laat de motor eerst 30 seconden lopen voordat u de maaimachine gebruikt.
Stoppen
- Laat de OPC-hendel (J2) los.
GASHENDEL
(indien aanwezig)
1.. In figuur J4 wordt de stand FAST (lopen) getoond.
2. In figuur J5 wordt de stand SLOW (stationnair) getoond.
Aan- en afzetten Royal 43S
Aanzetten
- Volg stap 1 - 2 van de Royal 43.
- Knijp de OPC-hendel in op de handgreep om de motor- en mes los te zetten.(J6)
- Volg stap 4 - 5 van de Royal 43.
De aandrijving inschakelen
- Met gebruik van de hendel van de Powerdrive, die zich bovenop de handgreep bevindt (J7), wordt de voorwaartse aandrijving in- en uitgeschakeld.
- Door de Powerdrive-hendel los te laten, wordt de voorwaartse aandrijving automatisch uitgeschakeld.
Stoppen
- Laat de Powerdrive-hendel (J7) los.
- Laat de OPC-hendel (J6) los.
ROYAL 43S
Aan- en afzetten Royal 43SE
Aanzetten
- Volg stap 1 t/m 3 van de Royal 43S.
- Draai de sleutel om en houd hem in deze stand totdat de motor start.(J8) Zodra u de sleutel loslaat, springt deze weer in de oorspronkelijke positie terug.
- Als de motor niet aanslaat met de sleutel, kan het zijn dat de accu moet worden opgeladen.
(zie pag. 7)
De aandrijving inschakelen - zie Royal 43S
Stoppen - zie Royal 43S
Gras maaien
- De grasmaaier niet gebruiken op hellingen of taluds met een hoek groter dan 30°. Anders komen er problemen met de smering van de motor.
- Begin het gazon altijd vanaf de buitenrand te maaien, en maai in stroken telkens in tegengestelde richting.
- Maai het gras in het maaiseizoen tweemaal per week. Het is niet goed voor het gras als er in één keer meer dan eenderde van de lengte wordt afgesneden. Dit kan tevens leiden tot een verslechtering van het verzamelen van het gras.
Let op:
Zorg, dat u de maaimachine niet overbelast.
Als u lang, dik gras maait, kunt u overbelasting van de motor verminderen en risico op beschadiging van uw machine vermijden door de snijhoogte in te stellen op de hoogste stand - zie Snijhoogte.
De maaihoogte instellen
- Trek de instelhendel uit de locatiegleuven en zet hem in de gewenste positie.(K)
Schakel de motor uit, wacht tot het maairnes helemaal tot stilstand is gekomen en verwijder de bougiekabel:-
voordat u een verstopping verwijdert;
- voordat u controles, reiniging of onderhoud uitvoert aan het apparaat
BELANGRIJK
Reinig uw maaimachine nooit met water. Gebruik ook geen chemische middelen, inclusief benzine, of oplosmiddelen - deze kunnen de belangrijke plastic onderdelen aantasten.
Reinigen
• Maak de bougiekabel los.
- Zet de machine op zijn kant met de uitlaat omhoog.
1. Verwijder de restanten gras onder het dek met een borstel.(L1 & L2)
2. Met gebruik van een zachte borstel verwijdert u alle grasresten uit de in- en uitlaten van de motor (L3), uit het gebied voor snijhoogte-instelling en rond de wielen (L4) en de grasopvangbak.
3. Wrijf met een droge doek het oppervlak van uw maaimachine af.
Het snijblad verwijderen
• Maak de bougiekabel los.
- Zet de machine op zijn kant met de uitlaat omhoog.
-
Draai het blad linksom los met een steeksleutel.(M)
-
Verwijder de bout van het blad, het blad en het vulplaatje.
-
Inspecteer de onderdelen op beschadiging en reinig het blad.
Het snijblad monteren
- Zet het snijblad op de machine zodat de scherpe randen van de machine af wijzen.
- Monteer de bout van het blad via het snijblad en het vulplaatje.
- Houd het blad stevig vast, en draai de bout goed aan met een steeksleutel. Draai de bout niet te vast.
BELANGRIJK
Voer nooit onderhoud uit aan uw maaimachine als de motor heet is.
Wees altijd uiterst voorzichtig met het snijblad - de scherpe randen kunnen letsel veroorzaken. DRAAG HANDSCHOENEN. Ongeacht van de conditie, dient het metalen snijblad na 50 gebruiksuren - of 2 jaar, afhankelijk van welke u het eerste bereikt - te worden vervangen. Als het snijblad is gebarsten of beschadigd, dient dit te worden vervangen door een nieuw snijblad.
De accu opladen (UITSLUITEND 43SE)
- Stop de grasmaaimachine.
- Maak de bougiekabel los.
-
Verwijder de dop van het laadpunt aan de onderkant van de kabelbundel (N).
-
Sluit de kabel van de lader aan op de aansluiting van de accukabelbundel.(N)
-
Steek de stekker van de lader in een gewoon stopcontact.
-
De accu wordt nu geladen.
-
Laat de accu gedurende 24 uur opladen.
-
Als de accu is geladen, kan de lader uit het stopcontact en het laadpunt worden verwijderd. (N)
-
Plaats de dop weer op het laadpunt.(N)
-
De machine kan weer worden gebruikt.
De producten van Electrolux Outdoor Products worden geproduceerd volgens EMS (ISO 14001), waarbij, waar dit uitvoerbaar is, gebruik wordt gemaakt van componenten die zijn geproduceerd op de meest milieuvriendelijke manier volgens de werkijzen van het bedrijf en met de mogelijkheid om aan het einde van de levensduur van het product gerecycled te worden.
- De verpakking kan gerecycled worden en plasic componenten zijn van een label voorzien (voor zover dat mogelijk was) voor recycling op categorie.
- Milieubewuste overwegingen dienen mee te spelen bij het weggooien van een product aan het einde van de levensduur.
- Indien nodig, kunt u kontakt opnemen met de gemeentelijke autoriteit voor informatie over de verwerking.
VERWERKING VAN ACCU'S
- De accu dient naar een erkend onderhoudsbedrijf of naar uw plaatselijke recyclingstation te worden gebracht.
- Gooi lege accu's NIET weg bij het huishoudelijk afval.
- Loodzwavelzuuraccu's kunnen schadelijk zijn voor het milieu en dienen te worden verwerkt via de erkende recyclingfaciliteit in overeenstemming met de Europese regelgeving.
- Gooi een accu NIET weg in water.
- NIET verbranden.
VERWERKING VAN BRANDSTOFFEN EN SMEEROLIËN
- Draag beschermende kleding wanneer u werkt met brandstoffen en smeeroliën.
• Voorkom contact met de huid.
- Verwijder benzine en machine-olie voordat u het product vervoert.
- Neem contact op met de gemeentelijke autoriteit voor informatie over het dichtstbijzijnde recycling-/verwerkingsstation.
- Gooi brandstoffen en oliën NIET weg met het huishoudelijk afval.
- Afgewerkte brandstoffen of oliën zijn schadelijk voor het milieu en dienen te worden verwerkt via de erkende recyclingfaciliteiten.
- Gooi afgewerkte brandstoffen of oliën NIET weg in water.
• NIET verbranden.
Kabelbundel
Laadpunt
Dop
ONDERHOUD
Accu vervangen
- De accu bevindt zich onder een dekplaat achter de motor.
- Stop de grasmaaimachine en maak de bougiekabel los.
- Verwijder de schroeven van de dekplaat.
- Verwijder de dekplaat om de accu te kunnen verwijderen.
BELANGRIJK - Nieuwe accu's moeten vóór gebruik eerst worden geladen.
Zorg, dat de lader en de accu niet worden blootgesteld aan vocht.
Het accu-pak kan worden vervangen door de accu uit zijn behuizing los te maken en het accu-pak vervolgens los te koppelen van de accukabels.
Algemene richtlijnen voor laadbare accu's
- Laadtijd bedraagt 24 uur.
- Bij normaal gebruik wordt de accu opgeladen door de motor.
- Om de accu in optimale conditie te houden, dient deze minstens één keer per 6 maanden te worden opgeladen.
-
Als de accu minder vaak wordt opgeladen, kan dit de levensduur nadelig beinvloeden.
-
Bescherm de voedingskabel. De accu mag nooit aan de elektrische kabel worden opgetild of gedragen.
-
Een oude accu die snel leegraakt nadat deze gedurende 24 uur is opgeladen, moet waarschijnlijk worden vervangen.
-
Probeer nooit de kast van de batterij te openen.
-
Reinig de accu uitsluitend met een zachte droge doek.
-
Reinig de accu nooit met een vochtige doek of met brandbare vloeistoffen zoals benzine, spiritus, oplosmiddelen, enz.
10.Gooi oude accu's op juiste en veilige wijze weg.
De motorremkabel dient altijd zodanig afgesteld te zijn dat de motor binnen 3 sek. stopt.
LET OP! Gebruik voor het afstellen een erkende dealer.
Aan het einde van het maaiseizoen
- Vervang, indien noodzakelijk, het maairnes en de bouten, moeren of schroeven.
- Reinig de maaimachine grondig.
-
Laat het luchtfilter grondig reinigen door uw plaatselijke service-centrum, en laat daar indien noodzakelijk ook de benodigde service- of reparatiewerkzaamheden uitvoeren.
-
Tap alle olie en benzine in de motor af.
De maaimachine opbergen
- Berg uw maaimachine nooit direct na gebruik op.
- Wacht altijd tot de motor voldoende is afgekoeld om potentieel brandgevaar te vermijden.
- Reinig uw maaimachine.
- Berg de machine op een koele, droge plaats op waar de maaier niet kan worden beschadigd.
U wordt ten zeerste aangeraden uw product ten minste elke twaalf maanden een service-beurt te geven, vaker indien het beroepshalve veelvuldig wordt gebruikt.
Schema voor motoronderhoud
Volg het schema van het aantal gebruiksuren of tijdsduur - welke het eerste van toepassing is. Indien de machine in ongunstige omstandigheden wordt gebruikt, dient het onderhoud eerder te worden uitgevoerd.
Eerste 5 uur - olie verversen.
Elke 5 uur of dagelijks - oliepeil controleren.
Vingerbeveiliger reinigen. Reinigen om de geluiddemper.
Elke 25 uur of elk seizoen - olie verversen indien machine wordt gebruikt voor zware belasting of bij hoge
omgevingstemperaturen. Service uitvoeren aan luchtreiniger.
Elke 50 uur of elk seizoen - olie verversen.
Vonkafleider inspecteren, indien van toepassing.
Elke 100 uur of elk seizoen - Koelsysteem reinigen ^* .
Bougie vernieuwen.
* Bij stoffige omstandigheden, of als de machine langdurig wordt gebruikt voor hoog, droog gras en er veel stof- en grasresten in de lucht zweven, dient dit vaker te worden uitgevoerd.
Motoronderhoud en garantie
De motor die in uw grasmaaimachine is gemonteerd, valt onder garantie van de fabrikant van de motor. Voor verdere informatie kunt u contact opnemen met uw dealer (zie onderstaande gegevens).
Briggs en Stratton
U kunt de dichtstbijzijnde service-dealer voor Briggs en Stratton vinden in de Gouden Gids.
Storingen en oplossingen Motor start niet
- Controleer dat de OPC-hendel in de startpositie staat.
- Controleer dat de hendel in de stand ↗ staat.
- Controleer of de tank voldoende benzine bevat en of het luchtventiel in de tankdop niet is verstopt.
- Verwijder de bougie en maak deze goed droog.
- Benzine is misschien oud, vul met nieuwe benzine. Nadat de benzine is vervangen, kan het even duren voordat de nieuwe benzine helemaal door het systeem gefilterd is.
- Controleer of de bout van het maaiimes goed vastzit. Als de bout los zit, kunnen er startproblemen ontstaan.
- Als de motor niet start, dient u onmiddellijk de bougiekabel los te maken.
- RAADPLEEG UW PLAATSELIJKE ERKENDE SERVICE-CENTRUM.
Motor draait niet (uitsluitend elektrostart)
- Controleer dat de OPC-hendel in de startpositie staat.
- Als de accu leeg is, kunt u de machine met de hand starten.
- Als de motor niet start, dient u onmiddellijk de bougiekabel los te maken.
- RAADPLEEG UW PLAATSELIJKE ERKENDE SERVICE-CENTRUM.
Onvoldoende kracht in de motor en/of oververhitting
- Controleer of de bedieningshefboom in de 'normale' stand staat.
- Maak de bougiekabel los en laat de motor afkoelen.
- Verwijder alle restanten gras die zich om de motor en luchtinlaten bevinden en aan de onderkant van het dek, zoals de uitwerpgoot en ventilator.
- Reinig het luchtfilter (uw plaatselijke service-centrum kan een grondige reiniging voor u uitvoeren).
- Benzine is misschien oud, vul met nieuwe benzine. Nadat de benzine is vervangen, kan het even duren voordat de nieuwe benzine helemaal door het systeem gefilterd is.
-
Als de motor nog steeds niet genoeg kracht heeft en/of oververhit raakt, dient u de bougiekabel onmiddellijk los te maken.
-
RAADPLEEG UW PLAATSELIJKE ERKENDE SERVICE-CENTRUM.
Overmatige trilling
- Maak de bougiekabel los.
- Controleer of het maairnes goed is gemonteerd (zie pag. 7).
- Als het maairmes is beschadigd of versleten, dient u een nieuw maairmes te plaatsen.
- Als de trillingen hierdoor niet minder worden, dient u de bougiekabel onmiddellijk los te maken.
- RAADPLEEG UW PLAATSELIJKE ERKENDE SERVICE-CENTRUM.
SIKKERHETSREGLER
