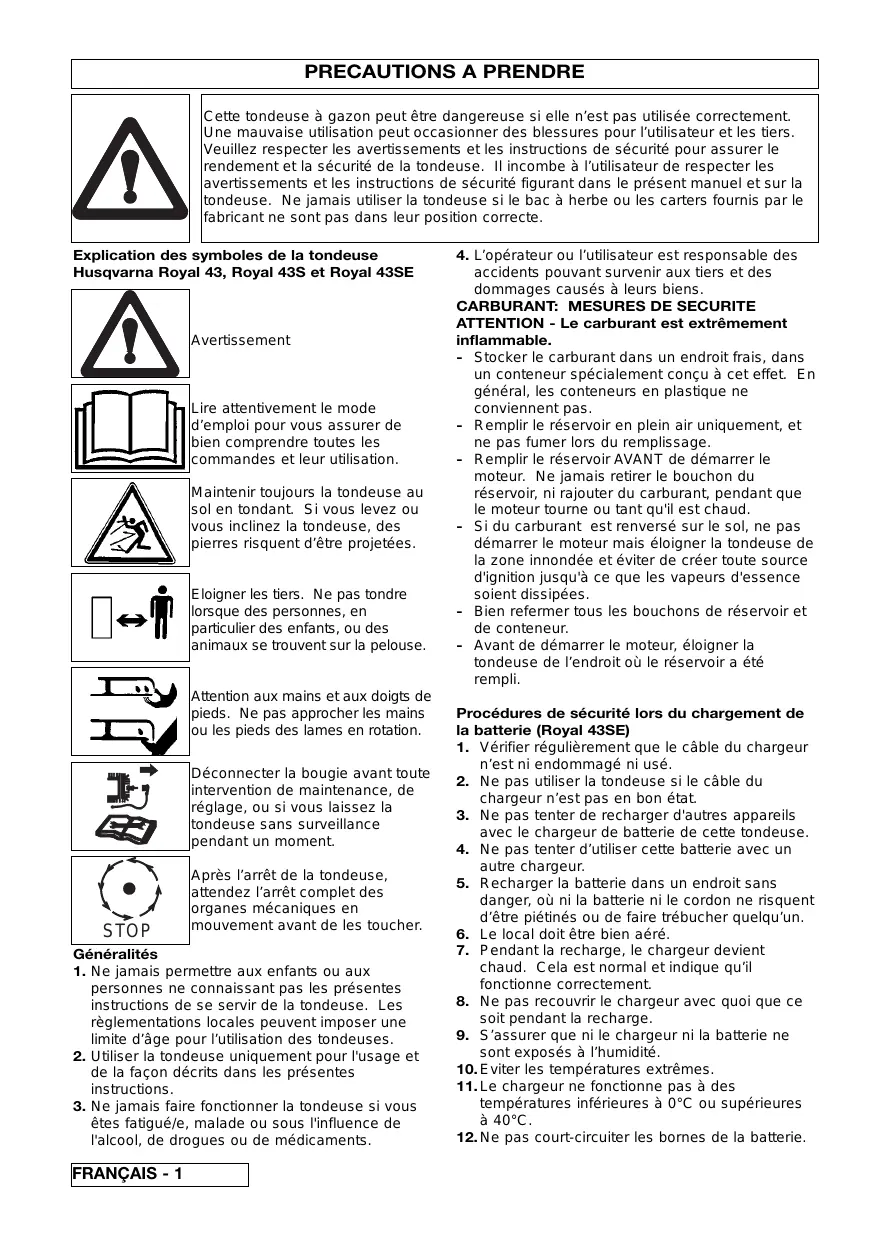

Explication des symboles de la tondeuse
Maintenir toujours la tondeuse au sol en tondant. Si vous levez ou vous inclinez la tondeuse, des pierres risquent d’être projetées.
Déconnecter la bougie avant toute intervention de maintenance, de réglage, ou si vous laissez la tondeuse sans surveillance pendant un moment.
3. Ne jamais faire fonctionner la tondeuse si vous êtes fatigué/e, malade ou sous l'influence de l'alcool, de drogues ou de médicaments.
CARBURANT: MESURES DE SECURITE ATTENTION - Le carburant est extrêmement inflammable. - Stocker le carburant dans un endroit frais, dans un conteneur spécialement conçu à cet effet. En général, les conteneurs en plastique ne conviennent pas. - Remplir le réservoir en plein air uniquement, et ne pas fumer lors du remplissage. - Remplir le réservoir AVANT de démarrer le moteur. Ne jamais retirer le bouchon du réservoir, ni rajouter du carburant, pendant que le moteur tourne ou tant qu'il est chaud. - Si du carburant est renversé sur le sol, ne pas démarrer le moteur mais éloigner la tondeuse de la zone innondée et éviter de créer toute source d'ignition jusqu'à ce que les vapeurs d'essence soient dissipées. - Bien refermer tous les bouchons de réservoir et de conteneur. - Avant de démarrer le moteur, éloigner la tondeuse de l’endroit où le réservoir a été rempli. Procédures de sécurité lors du chargement de la batterie (Royal 43SE) 1. Vérifier régulièrement que le câble du chargeur n’est ni endommagé ni usé. 2. Ne pas utiliser la tondeuse si le câble du chargeur n’est pas en bon état. 3. Ne pas tenter de recharger d'autres appareils avec le chargeur de batterie de cette tondeuse. 4. Ne pas tenter d’utiliser cette batterie avec un autre chargeur. 5. Recharger la batterie dans un endroit sans danger, où ni la batterie ni le cordon ne risquent d’être piétinés ou de faire trébucher quelqu’un. 6. Le local doit être bien aéré. 7. Pendant la recharge, le chargeur devient chaud. Cela est normal et indique qu’il fonctionne correctement. 8. Ne pas recouvrir le chargeur avec quoi que ce soit pendant la recharge. 9. S’assurer que ni le chargeur ni la batterie ne sont exposés à l’humidité. 10. Eviter les températures extrêmes. 11. Le chargeur ne fonctionne pas à des températures inférieures à 0°C ou supérieures à 40°C. 12. Ne pas court-circuiter les bornes de la batterie.
1. Ne pas tondre pieds nus ou en sandales ouvertes. Toujours porter des vêtements appropriés, des gants et de grosses chaussures. 2. L’utilisation de protège-tympans est recommandée 3. Vérifier que la pelouse est libre de tous morceaux de bois, pierres, os, bouts de fil de fer et débris, qui risqueraient d’être projetés par la lame. 4. Avant d'utiliser la tondeuse, toujours vérifier que les lames, leurs boulons et l'ensemble du système de coupe ne sont ni usés, ni endommagés. Remplacer les lames usées ou endommagées en même temps que leur système de fixation afin de maintenir le bon équilibrage des lames. 5. Faire remplacer les silencieux défectueux. Fonctionnement 1. Ne pas faire fonctionner le moteur dans un endroit fermé où les gaz d'échappement toxiques (monoxyde de carbone) risquent de s'accumuler. 2. N’utiliser la tondeuse qu’à la lumière du jour ou sous un bon éclairage artificiel. 3. Dans la mesure du possible, éviter de tondre de l'herbe mouillée. 4. Prendre garde de ne pas glisser sur l'herbe mouillée. 5. Sur les terrains en pente, veiller particulièrement à ne pas perdre l’équilibre, et porter des chaussures antidérapantes. 6. Tondre les terrains en pente perpendiculairement à la pente et jamais de haut en bas ou de bas en haut. 7. Faire très attention lors des changements de direction sur des terrains en pente. 8. Tondre des terrains en pente ou des berges peut être dangereux. Ne pas utiliser la tondeuse sur les talus ou pentes raides. 9. Ne pas reculer en tondant, vous pourriez trébucher. Marcher - ne jamais courir. 10. Ne pas tondre en tirant la tondeuse vers soi. 11. Arrêter le moteur avant de faire passer la tondeuse sur les surfaces non gazonnées et pour transporter la tondeuse jusqu’à la pelouse et la ramener à son rangement. 12. Ne jamais faire fonctionner la tondeuse avec des protections endommagées ou sans protections. 13. Ne pas faire fonctionner le moteur à un régime trop élevé, et ne pas modifier les réglages du régulateur. Une vitesse excessive est dangereuse et réduit la longévité de la tondeuse. 14. Avant de démarrer le moteur:- si modèle avec frein moteur: actionner l’arceau frein moteur : s’assurer que la lame est bien débrayée.(Voir en page 6)
16. Ne pas incliner la tondeuse pendant le démarrage. 17. Ne pas approcher les mains de l'orifice d'éjection de l'herbe lorsque le moteur est en fonctionnement.
19. Le fil de la bougie peut être chaud, le manipuler avec précaution. 20. Ne tenter aucune intervention de maintenance sur la tondeuse tant que le moteur est chaud. 21. Arrêter le moteur, et attendre que la lame s’arrête de tourner. - avant de laisser la tondeuse sans surveillance; 22. Lâcher la poignée de présence de l’opérateur pour stopper le moteur, attendre que la lame arrête de tourner, déconnecter le câble de la bougie et attendre que le moteur refroidisse. - avant de remplir le réservoir. - avant de dégager une obstruction; - avant d’inspecter, de nettoyer ou d’entretenir la tondeuse; - Si l'on heurte un objet. Ne pas redémarrer la tondeuse tant que l'on n’est pas certain/e que la tondeuse, dans son ensemble, peut fonctionner en toute sécurité. - si la tondeuse se met à vibrer de manière excessive. Effectuer une vérification immédiate. Des vibrations excessives peuvent être cause d’accidents. 23. Réduire le réglage de commande des gaz pendant la procédure d’arrêt du moteur, et, si le moteur est équipé d’un robinet d’arrêt, couper l’arrivée du carburant lorsqu’on a fini de tondre. Entretien et entreposage 1. Pour assurer des conditions de sécurité optimales de fonctionnement, veiller à ce que tous les boulons, écrous et vis soient toujours bien serrés. 2. Inspecter régulièrement le bac/sac à herbe pour détecter tout signe d’usure ou de détérioration. 3. Pour assurer la sécurité, remplacer les pièces usées ou endommagées. 4. Pour remplacer la lame, le boulon de lame, les rondelles et la turbine, utiliser uniquement les pièces spécifiques pour cette tondeuse. 5. Ne jamais entreposer la tondeuse avec du carburant dans le réservoir à l’intérieur d’un bâtiment où les vapeurs pourraient atteindre une flamme nue ou une étincelle. 6. Laisser le moteur refroidir avant d’entreposer la tondeuse dans un endroit fermé. 7. Pour réduire les risques d'incendie, débarrasser le moteur, le silencieux, le compartiment de la batterie et la zone d'entreposage du carburant, de tous déchets d'herbe, de feuilles ou de graisse. 8. Si le réservoir de carburant doit être vidangé, le faire en plein air. 9. Pendant les interventions de réglage, prendre soin de ne pas se coincer les doigts entre les lames en rotation et les pièces fixes de la machine.
Il est impératif de libérer le frein en rapprochant l’arceau de sécurité du guidon, avant de tirer sur la corde du lanceur
• Assemblage du réceptacle du sac de ramassage • Ne découpez pas et ne séparez pas les trois parties composant le réceptacle du sac de ramassage d'herbe. 1. Repliez les côtés du réceptacle vers l'intérieur.(E1) 2. Alignez les pattes avec les fentes correspondantes et assemblez-les fermement. Le réceptacle, une fois assemblé, doit ressembler à l'illustration.(E2) Montage du réceptacle du sac de ramassage sur son support. Alignez les pattes du fond du réceptacle du sac de ramassage avec les fentes au fond du support du sac et assemblez-les.(E3) Montage du capot du sac de ramassage 1. Placez le capot supérieur sur lla partie inferieure du sac. 2. Alignez les pattes avec les fentes. Assemblez les deux moitiés, commencez par l'arrière, puis avancez.(E5) Assurez-vous que les pattes soient correctement verrouillées. Montage du sac de ramassage, entièrement assemblé, sur la tondeuse 1. Lever le volet de sécurité. Insérez les pattes du sac assemblé dans les fentes sur le dessus du pont. Engagez les goupilles de fixation du volet de sécurité dans les trous prévus à cet effet sur le capot du sac de ramassage.(E6) • Pour le démontage, procédez en sens inverse.
1. Votre tondeuse est équipée d'un indicateur vous avertissant qu'il est temps de vider le sac de ramassage. Quand l'indicateur est visible, le ramassage d'herbe s'effectue.(E7) 2. Quand l'indicateur commence à disparaître, il est temps de vider le sac de ramassage.(E8) 3. Relâchez le levier OPC et retirez le sac de ramassage pour le vider. Vidage du sac de ramassage d'herbe 1. Tenez le sac de ramassage comme indiqué.(E9) • Les herbes libres seront automatiquement éjectées lors du redémarrage de la machine. Si l'indicateur à bille ne monte pas, alors nettoyez la chute d'éjection à la main. • Assurez-vous que la chute d'éjection soit propre et débarrassée de tous débris.
(plein) de la jauge. F1 3. Utiliser une huile pour moteur à quatre temps SAE 30 de bonne qualité. 4. Pour faire le plein d’huile: a) Déposer le bouchon du réservoir d’huile.(F1) b) Remplir jusqu’à ce F2 que le niveau FULL de la jauge soit atteint.(F2) 5. Remplacer l'huile après les 5 premières heures de fonctionnement et ensuite toutes les 25 heures d'utilisation. 6. Remplacer toujours l'huile lorsque le moteur est tiède - mais pas chaud - Ne jamais intervenir sur un moteur chaud.
1. Utiliser de l’essence sans plomb ordinaire fraîche. 2. NE JAMAIS UTILISER D’ESSENCE AU PLOMB L’essence au plomb ferait fumer l’échappement et G1 causerait des dégâts irréparables aux moteurs équipés d’un pot catalytique. 3. Ne pas faire le plein lorsque le moteur est chaud. 4. Ne pas faire le plein tout en fumant. G2 5. Ne pas faire le plein lorsque le moteur tourne. 6. Pour éviter d’introduire des saletés dans le circuit de carburant, essuyer toute trace d’herbe ou de graisse du bouchon du réservoir avant de le dévisser.(G1) 7. Il est recommandé de faire le plein avec un entonnoir muni d’un filtre.(G2) 8. Essuyer tout déversement accidentel avant de faire démarrer le moteur.
L’amorçage n’est pas normalement requis pour faire redémarrer un moteur chaud. Mais il peut s’avérer nécessaire par temps frais. Premier démarrage 1. Mettre la commande de gaz sur RAPIDE ‘ ’ comme illustré dans la section Fonctionnement - Démarrage et Arrêt.
3. Rapprocher l’arceau de sécurité (CPO) du guidon, pour libérer le frein moteur et la lame.(J2) 4. Tirer à fond la corde du lanceur vers soi, et renouveler l’opération si nécessaire.(J3) 5. Une fois que le moteur tourne, le laisser tourner 30 secondes avant de commencer l’utilisation. Arrêt 1. Relâcher l’arceau de sécurité CPO.(J2)
1. La fig. J4 représente la position FAST (marche). 2. La fig. J5 représente la position SLOW (ralenti).
Royal 43S Démarrage 1. Suivre les étapes 1- 2 comme pour la Royal 43. 2. Rapprocher l’arceau de sécurité (CPO) du guidon, pour libérer le frein moteur et la lame.(J6) 3. Suivre les étapes 4 - 5 comme pour la Royal 43
3. Si le moteur ne démarre pas lorsqu’on tourne la clé, il se peut que la batterie ait besoin d’être rechargée.(Voir en page 7) Embrayage de la marche avant - Voir Royal 43S Arrêt - Voir Royal 43S Comment tondre une pelouse • La tondeuse ne doit pas être utilisée sur un terrain dont la pente dépasse 30˚. Il pourrait se produire des problèmes avec la graissage du moteur. 1. Commencer par tondre le bord de la pelouse, puis tondre par bandes parallèles en sens alternés. 2. Tondre deux fois par semaine pendant la belle saison. Votre pelouse souffrira si plus d’un tiers de sa hauteur est coupé en une seule fois; de plus ceci peut entraîner un mauvais ramassage. Note: Ne pas dépasser les capacités de la tondeuse. Pour couper de l'herbe haute et épaisse, une première tonte avec la hauteur de coupe réglée sur la position la plus haute (voir Hauteur de Coupe) réduira la charge sur le moteur et évitera d'endommager la tondeuse.
IMPORTANT 1. Arrêter la tondeuse. Ne jamais utiliser d’eau pour nettoyer la tondeuse. N Faisceau de câbles 2. Déconnecter la bougie. Ne pas utiliser de produits chimiques, y compris 3. Déposer le bouchon de l’essence, ni de solvants, car certains risqueraient de la prise de détruire des pièces critiques en plastique. raccordement du bouchon Nettoyage chargeur situé dans la Prise de • Déconnecter la bougie. raccordement partie basse du faisceau • Mettre la tondeuse sur le côté, avec du chargeur électrique.(N) l’échappement vers le haut. 4. Raccorder la prise du chargeur à celle du faisceau.(N) 1. Eliminer l’herbe accumulée sous le carter avec 5. Connecter le chargeur à une prise secteur. une brosse.(L1 & L2) 6. La recharge commence. 2. A l’aide d’une brosse douce, éliminer les brins 7. Laisser recharger 24 heures. d’herbe des entrées et sorties d’air du moteur (L3), 8. Après la recharge, déconnecter le chargeur de la autour du levier de réglage de la hauteur de coupe, prise secteur et de la prise faisceau.(N) autour des roues (L4) et du bac à herbe. 9. Remettez le bouchon sur la prise du faisceau.(N) 3. Essuyer la surface de la tondeuse avec un chiffon sec. 10. La tondeuse est maintenant prête à être utilisée. L1 L2 INFORMATIONS CONCERNANT L’ENVIRONNEMENT Les articles Electrolux Outdoor Products sont fabriqués conformément à un Système de Gestion de l’Environnement (ISO 14001) qui utilise, autant que possible, des composants fabriqués dans le respect de l’environnement, conformément aux procédures de l’entreprise, et ayant le potentiel L3 L4 d’être recyclés à la fin de leur vie utile. • L’emballage est recyclable et les composants en plastique sont identifiés (dans la mesure du possible) pour leur permettre d’être recyclés selon leur catégorie. • Prendre l’environnement en considération lors de la mise au rebut du produit à la fin de sa vie utile. • Si nécessaire, consulter les services municipaux pour toute information concernant la mise au rebut. M Système de Coupe MISE AU REBUT DES BATTERIES Dépose de la lame • Porter la batterie dans une Station Service agréée • Déconnecter la bougie. ou au dépôt de recyclage de votre localité. • Mettre la tondeuse sur le • Ne PAS jeter les batteries avec les ordures côté, avec l’échappement ménagères. vers le haut. • Les batteries au plomb peuvent être 1 A l’aide d’une clé, desserrer dangereuses et doivent être mises au rebut le boulon de lame en le faisant tourner en sens antiuniquement dans un centre de recyclage agréé horaire.(M) en conformité avec les règlements européens. 2 Déposer le boulon de lame, la lame et la rondelle. • NE PAS jeter la batterie dans l’eau. 3 Vérifier qu’il n’y a aucun dommage et nettoyer si • NE PAS incinérer. nécessaire. MISE AU REBUT DES COMBUSTIBLES ET Pose de la lame LUBRIFIANTS 1 Monter la lame avec les bords coupants dirigés • Porter des vêtements de protection lors de toute vers l’extérieur de la machine. manipulation des combustibles et lubrifiants. 2 Remonter le boulon de lame au travers de la lame • Eviter le contact avec la peau. et de la rondelle. • Vider le carburant et les lubrifiants avant le transport. 3. Tenir fermement et serrer le boulon de lame avec • Consulter les services municipaux pour toute une clé. Ne pas serrer trop fort. information concernant le centre de recyclage et IMPORTANT mise au rebut le plus proche. Ne tenter aucune intervention de maintenance sur la • Ne PAS jeter les combustibles et lubrifiants tondeuse pendant que le moteur est chaud. avec les ordures ménagères. Toujours manipuler la lame avec soin - ses bords • Les déchets de combustibles et lubrifiants tranchants peuvent blesser. PORTER DES GANTS. sont dangereux et doivent être mis au rebut Changer la lame toutes les 50 heures d'utilisation ou au uniquement dans un centre agréé. moins une fois tous les 2 ans, quel que soit son état. • NE PAS jeter les déchets de combustibles et Si la lame est fissurée ou endommagée, la remplacer lubrifiants dans l’eau. par une lame neuve. • NE PAS incinérer.
1. La batterie est située sous un capot, derrière le moteur. 2. Arrêter la tondeuse et déconnecter la bougie. 3. Déposer les vis du capot. 4. Déposer le capot pour avoir accès à la batterie. IMPORTANT: Les batteries de remplacement devront être rechargées avant usage.
On peut remplacer le bloc de batterie en retirant la batterie de son boîtier et en déconnectant le bloc de batterie des câbles de batterie. Conseils généraux sur la batterie rechargeable 1. Le temps de charge est de 24 heures. 2. En usage normal, la batterie est rechargée automatiquement lorsque le moteur est en fonctionnement. 3. Pour la garder dans son état optimal, la batterie doit être rechargée au moins une fois tous les six mois. 4. Dépasser la périodicité de recharge de la batterie peut entraîner une réduction de la durée de vie de cette batterie. 5. Protéger le câble électrique. Ne jamais transporter la batterie en la tenant uniquement par le câble. 6. Si, après une longue durée d’utilisation, la batterie s’épuise rapidement après une charge complète de 24 heures, elle a sans doute besoin d’être remplacée. 7. Ne pas tenter d'ouvrir le boîtier de la batterie. 8. Nettoyer uniquement en essuyant avec un chiffon doux et sec. 9. Ne jamais utiliser de chiffon mouillé ni de liquides inflammables comme l’essence, le white spirit, les diluants, etc. 10.Mettre les vieilles batteries au rebut en respectant les consignes de sécurité. Le câble du frein moteur doit toujours être rêglé pour arrêter le moteur dans les 3 seconds. PRUDENCE! Pour le réglage s´adresser à un concessionnaire agrée. A la fin de la belle saison 1. Remplacer la lame, les boulons, les écrous et les vis si nécessaire. 2. Nettoyer la tondeuse à fond. 3. Demander au Centre Après-Vente de nettoyer le filtre à air et d’effectuer toute intervention de maintenance ou de réparation nécessaire. 4. Vidanger l’huile et l’essence. Remisage de la tondeuse 1. Ne pas remiser la tondeuse dès la fin d'une tonte. 2. Attendre que le moteur refroidisse pour éviter tout risque d’incendie. 3. Nettoyer la tondeuse. 4. Remiser la tondeuse dans un local frais et sec ou elle sera à l'abri de tout dégât. Nous vous recommandons vivement de faire réviser votre machine au moins tous les douze mois, plus souvent dans le cas d’un usage professionnel. Programme de maintenance du moteur Respecter les intervalles horaires ou de calendrier, si la tondeuse est peu utilisée. Effectuer ces opérations plus fréquemment si la tondeuse est utilisée dans des conditions difficiles. Cinq premières heures - Changer l’huile. Toutes les 5 heures ou tous les jours - Vérifier le niveau d'huile. Nettoyer la protection pour les doigts. Nettoyer autour du silencieux d'échappement.
Nettoyer le filtre à air. Toutes les 50 heures ou chaque saison - Remplacer l'huile. Inspecter le pare-étincelles si la tondeuse en est équipée. Toutes les 100 heures ou chaque saison - Nettoyer le circuit de refroidissement *. Changer la bougie. * Nettoyer plus souvent la tondeuse si elle est utilisée dans des conditions poussiéreuses, lorsque des particules sont en suspension dans l'air ou après une longue utilisation dans de l'herbe haute et sèche. Entretien du moteur et Garantie Le moteur qui équipe la tondeuse est garanti par son fabricant. Pour obtenir toute information complémentaire, s'adresser à un agent de la marque comme indiqué ci-dessous. Briggs and Stratton Vous trouverez l'adresse du concessionnaire Briggs et Stratton dans l'annuaire téléphonique des Pages Jaunes. Recherche de pannes Le moteur ne démarre pas 1. S’assurer que l’arceau de sécurité est en position de départ 2. Vérifier que la commande de gaz est sur la position. 3. Vérifiez qu'il y a suffisamment de carburant dans le réservoir et que le trou de ventilation du bouchon est bien dégagé. 4. Retirer et sécher la bougie. 5. L’essence peut être trop vieille, la changer. Une fois l’essence changée, il peut se passer un certain temps avant que l’essence neuve passe à travers le filtre. 6. Vérifier que le boulon de lame est serré. Un boulon desserré peut causer des difficultés au démarrage. 7. Si le moteur ne démarre toujours pas, déconnecter immédiatement le fil de bougie. 8. CONTACTER LA STATION SERVICE AGREEE. Le moteur ne tourne pas (modèles à démarrage électrique seulement) 1. S’assurer que l’arceau de sécurité est en position de départ 2. La batterie est à plat - faire démarrer la tondeuse à la main. 3. Si le moteur ne tourne toujours pas, déconnecter immédiatement le fil de bougie. 4. CONTACTER LA STATION SERVICE AGREEE. Manque de puissance et/ou surchauffe du moteur 1. Vérifier que la commande de gaz est sur la position. 2. Déconnecter le fil de bougie et laisser le moteur refroidir. 3. Enlever les brins d'herbe et les débris accumulés autour du moteur et des admissions d'air, et sous le carter (y compris le canal d'éjection et le ventilateur). 4. Nettoyer le filtre à air (Demander à la station service agréée de nettoyer à fond le filtre à air). 5. L’essence peut être trop vieille, la changer. Une fois l’essence changée, il peut se passer un certain temps avant que l’essence neuve passe à travers le filtre. 6. Si le moteur manque toujours de puissance, et/ou surchauffe, déconnecter immédiatement le fil de bougie. 7. CONTACTER LA STATION SERVICE AGREEE. Vibrations excessives 1. Déconnecter le fil de bougie. 2. Vérifier que la lame est montée correctement. Voir en page 7. 3. Si la lame est usée ou abîmée, la remplacer par une neuve. 4. Si les vibrations persistent, déconnecter immédiatement le fil de bougie. 5. CONTACTER LA STATION SERVICE AGREEE.
2. Door de Powerdrivehendel los te laten, wordt de voorwaartse aandrijving automatisch uitgeschakeld.
4. Sluit de kabel van de 1. Verwijder de restanten gras onder het dek met een lader aan op de borstel.(L1 & L2) aansluiting van de accuLaadpunt Dop 2. Met gebruik van een zachte borstel verwijdert u alle kabelbundel.(N) grasresten uit de in- en uitlaten van de motor (L3), 5. Steek de stekker van de uit het gebied voor snijhoogte-instelling en rond de lader in een gewoon stopcontact. wielen (L4) en de grasopvangbak. 6. De accu wordt nu geladen. 3. Wrijf met een droge doek het oppervlak van uw 7. Laat de accu gedurende 24 uur opladen. maaimachine af. 8. Als de accu is geladen, kan de lader uit het 4. Verwijder de dekplaat om de accu te kunnen verwijderen.
Zorg, dat de lader en de accu niet worden blootgesteld aan vocht. Het accu-pak kan worden vervangen door de accu uit zijn behuizing los te maken en het accu-pak vervolgens los te koppelen van de accukabels. U kunt de dichtstbijzijnde service-dealer voor Briggs en Stratton vinden in de Gouden Gids. Storingen en oplossingen Motor start niet 1. Controleer dat de OPC-hendel in de startpositie staat. 2. Controleer dat de hendel in de stand staat. 3. Controleer of de tank voldoende benzine bevat en of het luchtventiel in de tankdop niet is verstopt. 4. Verwijder de bougie en maak deze goed droog. 5. Benzine is misschien oud, vul met nieuwe benzine. Nadat de benzine is vervangen, kan het even duren voordat de nieuwe benzine helemaal door het systeem gefilterd is. 6. Controleer of de bout van het maaimes goed vastzit. Als de bout los zit, kunnen er startproblemen ontstaan. - añada el combustible ANTES de arrancar el motor. No quite nunca la tapa del depósito de combustible o añada éste con el motor funcionando o cuando esté caliente. - si se derrama la gasolina, no intente arrancar la máquina en el mismo lugar sino retírela del lugar en donde se derramó la gasolina y evite crear una fuente de ignición hasta que los vapores de la gasolina se hayan disipado. - vuelva a poner las tapas del depósito de combustible y del contenedor bien apretadas. - retire la máquina de área de repostado antes de encenderla. Procedimientos de seguridad al cargar la batería (ROYAL 43SE) 1. Compruebe el cable del cargador con regularidad por si estuviera dañado o deteriorado por el paso del tiempo. 2. No utilice el cortacésped si el cable de carga no está en buenas condiciones. 3. No intente cargar otros productos con el cargador provisto con esta unidad. - antes de llenar de combustible - antes de liberar un objeto atasado; - antes de comprobar, limpiar o trabajar en la máquina; - si choca con un objeto. No utilice el cortacésped hasta estar seguro de que es totalmente seguro hacerlo; - si el cortacésped comienza a vibrar de forma anormal. Revíselo inmediatamente. Una vibración excesiva podría causar lesiones. 23. Reduzca el ajuste del regulador de velocidad del motor al desactivar el motor. Si el motor está provisto de llave de paso, interrumpa el combustible cuando acabe de cortar el césped. Mantenimiento y almacenamiento 1. Mantenga todas las tuercas, pernos y tornillos apretados para asegurar que el cortacésped está en una condición segura de trabajo. 8. Si tiene que vaciar el depósito de combustible, hágalo al aire libre. 9. Tenga cuidado durante el ajuste de la máquina para evitar que los dedos se atasquen entre las cuchillas en movimiento y las piezas fijas de la máquina.
