GEBRUIKSAANWIJZING FS 309 HUSQVARNA

NL Gebruiksaanwijzing

HUSQVARNA CONSTRUCTION PRODUCTS, 433 81 Partille, Sweden, verklaart dat de machine FS305, FS309 voldoet aan de eisen van de volgende RICHTLIJNEN:

• "MACHINES", gewijzigd (89/392/EEC)
• "LAAGSPANNING", gewijzigd (73/23/EEC)
• "CEM" (89/336/EEC)
• "GELUID" (2000/14/EEC)
- "AFGEDANKTE ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR (AEEA)" (2002/96/EG)

NL - Informatie met betrekking tot het milieu

Het symbool op het product of de verpakking betekent dat dit product niet mag worden behandeld als gewoon huishoudelijk afval, maar in plaats daarvan moet worden ingeleverd bij het punt voor recycling van elektrische en elektronische apparatuur. Door dit product correct te verwijderen helpt u om de negatieve gevolgen die een verkeerde verwerking van dit product kan hebben voor het milieu en de gezondheid te voorkomen. Voor verdere informatie over recycling van dit product kunt u contact opnemen met uw gemeente, de relevante dienst voor de verwerking van huishoudelijk afval of de winkel waar u het product hebt gekocht.

Dit symbol betekent dat de machine overeenstemt met de betreffende Europese richtlijn.

VOORSCHRIFT

AANWIJZING INFORMATIE INSTRUKTIE

WAARSCHUWING

VERBODS-BEPALING

Deze tekens geven aanwijzingen die van belang zijn voor uw veiligheid

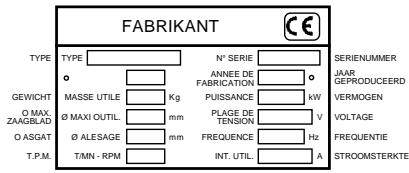

Typeplaatje

FABRIKANT TYPE TYPE N° SERIE SERIENUMMER ANNE DE FABRICATION JAAR GERPRODUCEERD POUSSANCE V VERMOGEN MASSIE UTILE Kg PLAAGE DE TENSION V O MAX. ∅ MAXI OUTIL. mm O ASGAT ∅ ALEGASE mm FREQUENCY Hz FREQUENTIE T.P.M. TMN-RPM INT. UTIL A STROOMSTERKTE

BIJZONDERE VOORSCHRIFTEN

De afkortmachine is zo ontworpen dat een veilige en betrouwbare werking mogelijk is, indien ze volgens de instructies gebruikt wordt, maar kan toch enig gevaar inhouden voor de gebruiker en kan beschadigingen oplopen ; regelmatige controles op het werkterrein zijn dus noodzakelijk. Controleer :

• of de machine in een technisch perfecte staat verkeert (gebruik voor de voorziene doeleinden, rekening houdend met de eventuele risico's, defecten die de veiligheid in gevaar kunnen brengen, herstellen),
• het gebruik van een diamantschijf voor zagen van nat materiaal (zagen van vers of oud beton met teerlaag, asfalt). Gebruik van een ander type schijf is verboden (slijpschijf, zaagschijf, e.d.).

- bevoegd personeel (bekwaamheid, leeftijd, opleiding, training) dat zorgvuldig alle aanwijzingen gelezen heeft voordat met het werk begonnen wordt. Electrische, mechanische en overige storingen worden door een daartoe bevoegde persoon nagezien (electricien, functionaris onderhoud, erkende dealer, enz.),

- of de waarschuwingen en richtlijnen op de machine, nageleefd worden (aangepaste bescherming van het bedienend personeel), en of de machine naar behoren gebruikt wordt (algemene veiligheidsinstructies...),

- of de veiligheid niet in het gedrang wordt gebracht doordat de machine gewijzigd, omgebouwd of aangevuld werd, dit zonder toestemming van de fabrikant,

- of de aanbevolen frequentie van de controlebeurten wordt nageleefd,

- of uitsluitend originele reserve-onderdelen gebruikt worden bij het uitvoeren van herstellingen.

HET NIET NALEVEN VAN DEZE WAARSCHUWINGEN KAN DE DOOD OF ERNSTIGE LICHAMELIJKE LETSELS VEROORZAKEN

WAT MOET

Lees aandachtig en begrijp goed alle instructies vooraleer de rmachine in gebruik te nemen.

Hou steeds alle beschermelementen op hun plaats.

Draag steeds gekeurde oor-, oog-, hoofd- en ademhalings- beschemling.

Hou alle lichaamsdelen uit de buurt van het zaagblad en alle andere bewegende onderdelen.

Weet hoe de rmachine snel te stoppen in geval van nood.

Zet de motor af en laat hem afkoelen vooraleer benzine te tanken.

Controleer het zaagblad, de flenzen en de assen op beschadiging vooraleer het zaagblad te monteren.

Gebruik alleen zaagbladen waarvan het maximum toerental groter is dan het toerental van de zaagspil.

Wees voorzichtig en volg de instructies bij laden en lossen van de zaagmachine.

WAT NIET MAG

Laat nooit andere mensen in de buurt van de zaagmachine komen bij starten, tanken of tijdens het zagen.

Gebruik nooit benzinermotoren in een gesloten ruimte behalve wanneer die correct verlucht is.

Gebruik nooit beschadigde uitrustingen of zaagbladen.

Gebruik de zaagmachine nooit waar brandbaar materiaal voorkomt. Vonken van de zaagmachine kunnen brand of ontploffing veroorzaken.

Verwijder nooit de beschermkap zodanig dat het zaagblad over meer dan 180 graden blootgesteld is.

Laat nooit de machine zonder toezicht achter wanneer de motor draait.

Bedien nooit de machine wanneer u onder invloed van geneesmiddelen of alcohol staat.

Gebruik

• Toepassing : Het zagen van vers of oud en omhuld beton (asfalt) met besproeiiing.
• Snijgereedschap : diamantbladen met water - 350 mm - uitboren 25,4 mm. (Vraag inlichtingen bij uw leverancier)

• Zaagdiepte : 350 : 120 mm
Nominaal gewicht (onbelast) : 48 tot 52 kg (volgens het model)
- Gewicht in bedrijf : 52 tot 70 kg (water reservoir inbegrepen)
- Afmetingen (l x b x h) : - 860 x 505 x 990 mm
- Draaisnelheid van de as - 2450-2680 omw/min (volgens het model)

MODEL	GELUID NIVEAU	GELUIDSDRUK NIVEAU	VIBRATIENIVEAU
	Lwa (dB)EN ISO 3744	Lpa (dB)EN ISO 4871	G ENV25349
HONDA GX160	108	84	1.3
ROBIN EY20	102	88	1.3

Beschrijving van de machine [FIG. 1]

1. Dissel
2. Stop motor
3. Hoogte handel
4. Hoogte afstelling
5. Motor
6. Motorolieaftapkraan
7. Voorgeleider
8. Riemkap
9. Beschermkap schijf
10. Gereedschapssleutel
11. Watertoevoerkraan
12. Tank (17 L)

Verlading - Transport

Het is verboden de machine met draaiend zaagblad te verplaatsen of the transporteren.

Voor het hijsen, laden, lossen en transporteren van de machine moet het zaagblad gedemonteerd worden.

Hoogte van de houder instelbaar (de wieltjes (M) loszetten) [ZIE FIG. 2].

• Om de machine op de werf te verplaatsen, volstaat het de vloerzaag voort te duwen. De vloerzaag kan makkelijk op haar vier wielen verplaatst worden zonder dat hiervoor de motor moet worden aangezet.
• De machine wordt in de hoogste stand geblokkeerd met behulp van de hendel (K).
• De machine is licht, compact en kan door één enkele persoon in een voertuig vervoerd worden (demontage van de houder, de kast, het reservoir in optie).

Controle vóór de ingebruikname

Voor het in gebruik nemen van de machine, eerst aandachtig de handleiding lezen en uzelf vertrouwd maken met de machine.

Motor uitzetten

De werkruimte moet in orde zijn, goed verlicht en vrij van elk ongevalsrisico (geen vochtigheid of gevaarlijke produkten in de nabijheid)

De operator moet aan het werk aangepaste beschermingsuitrusting dragen

Het

dragen van porbescherming is verplicht.

De operator moet aan het werk aangepaste beschermingsuit-rusting dragen

Gebruik uitsluitend snijschijven waarvan de maximale werksnelheid groter is dan de werkelijke spilsnelheid

Hou rekening met de werkvoorwaarden vanuit het standpunt van gezondheld en velligheld.

• Machine met benzinemotor (zie de onderhoudshandleiding van de motor)
• Zorg ervoor dat de brandstoftank vol is.
• Controleer het oliepeil: gezien de motor dikwijls hellend draait, moet u, in horizontale stand, veelvuldig nagaan of het oliepeil van de motor niet lager staat dan het tweede streepje van de oliemeter.
• Voor het opstarten, zie de nota over de motoren.

Monteren van het blad

Motor uitzetten

• Zet de machine in de hoogste stand.
• Koppel de waterslang van de kast los.
• Draai de moer (E) van de kast los [ZIE FIG. 3].
• Verwijder de kast (A).
• Monteer het zaagblad.

Hou rekening met de draairichting van het zaagblad aangeduid door een pijl op één van de vlakken (draairichting op de rechterflank van de kast).

Controleer de steunvlakken van de schijf, de flenzen (B en C) en de spil op netheid.

• Zet de schroef (D) stevig vast met behulp van de sleutel die met de machine werd meegeleverd; hou hierbij de schijf op zijn plaats.
• Monteer de beschermkast (verplicht voor de veiligheid, anders is starten onmogelijk).
• Sluit opnieuw de waterslang aan (net met kraan of reservoir).
• Span de moer (E) aan.

De aanspanschroef (D) van de schijf is van een rechtse schroefdraad voorzien.

Inbedrijfstelling

Let altijd goed op

Verwijder de sleutels en het stelgereedschap voordat u de machine in gebruik neemt

Houd de beschermkast op zijn plaats tijdens het werk

• Sluit de waterkraan (G) (van het net of van het reservoir om het te vullen) [ZIE FIG. 4].
• Trek een lijn op de grond met behulp van een blauwe stift daar waar gezaagd moet worden.
• Plaats de machine zodanig de omgeklapte geleider vooraan (F) en de schijf met het tracé overeenstemmen (de schijf is zichtbaar aan de zijde van het riemencarter).
• Zet de motor aan: zie hiervoor de instructies in de handleiding van de constructeur.

- Laat de motor opwarmen.

- Open de watertoevoerkraan (G) (van het net of van het reservoir).

- Verhoog het toerental van de motor tot die op volle kracht draait.

- De machine stevig vasthouden, hendel (K) met behulp van de voet opheffen en het zaagblad in contact met de vloer brengen.

- Indalen tot de gewenste zaagdiepte (totdat u een klik hoort) daarbij rekening houdend met het feit dat elke inkeping van de hendel overeenkomt met een diepte van 3 cm. Langzaam indalen is aangeraden om te voorkomen dat de motor afslaat.

- Duw de machine zachtjes vooruit; let hierbij op dat de geleider vooraan en het zaagblad steeds goed met het tracé overeenstemmen.

Goede smering en koeling = optimale standtijd van het zaagblad

Uitschakelen

Motor uitzetten

• Hendel (K) opheffen en naar zich toe trekken om het zaagblad uit de gleuf te halen [ZIE FIG. 4].
• De machine in de hoge stand blokkeren door hendel (K) los te laten.
• Sluit de watertoevoer (G) af.
• Laat de motor op laag toerental draaien.
• Leg de motor stil (zie de onderhoudshandleiding van de motor).

Noodstop : De schakleaar (J) op het bedieningspaneel van de machine omzetten.

Incidenten tijdens het zagen

• De schijf kan in de groef vastraken of de machine kan stil vallen; hiervoor bestaan verschillende oorzaken :
• de riemspanning
• gebrek aan brandstof
• te snel voortduwen of neerlaten, enz.

- In ieder geval moet het zaagblad uit de groef verwijderd worden en de machine aan een grondige controle onderworpen worden.

Laat defecten enkel door een vakbekwame monteur herstellen

Onderhoud (verplichte stilstandvan de motor)

"Motoronderhoud": zie handleiding motoronderhoud

• Reinig de machine na elke gebruiksbeurt.
• Smering : de smaarpunten van de diepteafstelas matig voeden met kogelsmeer (afnankelijk van gebruiksfrequentle).

OLIE

• Controleer de MOTOROLIE dagelijks. Lees de gebruiksaanwijzing van de motor voor de periodiciteit van de olieverversing. Gebruik :
• SAE 10W30 motorolie van API klasse MS, SD, SE of beter voor BENZINE-motoren.
• API klasse CD of CE voor Hatz dieselmotoren.

Bij het weggooien van de gebruikte smeerolie, dienen de wettelijke voorschriften in acht te worden genomen.

- Voor het verversen van de motorolie : het zaagblad verwijderen, de machine in de laagste stand zetten en de bak bij de aftapkraan houden (L) [ZIE FIG. 4].

Bewaar de machine op een veilige plaats en houd ze buiten het bereik van kinderen

Onderhoud het snijgereedschap zorgvuldig

LUCHTFILTER :

• Lees de gebruiksaanwijzing van de motor voor periodiciteit van onderhoud. Voor arbeidsvoorwaarden met bijzonder veel stof, moet u de luchtfilter 2 tot 3 keren per dag reinigen.
• Vervang beschadigde filters en dichtingen.

Bewaar op een veilige plaats, uit de buurt van kinderen.

Verwijder alle regelwerktuigen en sleutels.

Bewaar het diamantzaagblad op een veilige plaats waar het niet kan doorbuigen of beschadigd raken.

11 Spanning van de motorriemen

Wanneer u de machine enige tijd gebruikt heeft, moet u de riemen aanspannen, doch zonder overdrijven. Ga als volgt te werk :

• draai de 2 moeren (S) die de motor op het chassis houden, los, zonder ze evenwel te verwijderen [ZIE FIG. 5];
• span de 2 moeren van de spannings-scroef (N) aan; deze schroef trekt de motor naar achter.
• zet de aanspanmoeren (S) van de motor bij normale spanning vast.

12 Belangrijke gebruikstips

• Span de bouten regelmatig aan, vooral na de eerste werkuren.
• Controleer de spanning van de riemen; span de riemen aan zonder overdrijven.
• In parkeerstand verdient het aanbeveling het zaagblad te verwijderen en hem zorgvuldig weg te bergen.
• Breng het zaagblad op de juiste manier aan.
• Controleer de steunvlakken van de schijf, de flenzen en de as op netheid.

De fabrikant is niet aansprakelijk voor oneigenlijk gebruik, wijziging, aanpassing of motorisering anders dan oorspronkelijk door hem bepaald.

Op de werkplek mag de geluidsdruk groter zijn dan 85 dB (A).

In dat geval moet u individuele beschermingsmaatregelen nemen.

Bij werk in een gesloten of kleine ruimte, moet u zorgen voor een goede luchtverversing omdat de uitlaatgassen koolmonoxyde bevatten (blootstelling aan dat giftige gas kan bewusteloosheid en zelfs de dood tot gevolg hebben).

13 Reparatie

Wij staan volledig tot uw beschikking om uw machine zo snel en goedkoop mogelijk te repareren (zie adres op keerzijde).

14 Onderdelen

Vermeld bij elke bestelling de aanwijzingen op het typekenplaatje van de machine alsook de referentie van het te vervangen onderdeel. Op die manier verliezen wij minder tijd en kunnen wij de te vervangen onderdelen sneller leveren.

zie explosietekening

15 De schroothoop

Wanneer de machine definitief afgedankt wordt, dienen de wettelijke modaliteiten nageleefd te worden bij het weggooien ervan.

- Belangrijkste materialen :

• Motor : Aluminium (AL), Staal (AC), Koper (CU), Polyamide (PA)
  • Machine : Staalplaat (AC), Gietijzer (FT) - Aluminium (AL)
