MANUALE UTENTE FS 309 HUSQVARNA

Manuale di istruzioni

Partille, Sweden, dichiara che la macchina FS305, FS309 est conforme e conforme alle disposizioni della DIRETTIVA :

• Impieghi: Taglio con bagnatura costante del disco di calcestruzzi freschi e vecchi, anche rivestiti (asfalto). LE COSE DA FARE...

• Utensili di taglio: dischi diamantati ad acqua Øx350xmm -Alesaggio 25,4 mm. (Per informazioni più dettagliate rivolgersi al proprio rivenditore di fiducia). Questi simboli sono destinati ad evidenziare i consigli che interessano la vostra sicurezza LEGGERE attentamente e completamente le istruzioni prima di utilizzare la sega. Targhetta segnaletica MANTENERE sempre in posizione i carter di protezione. TIPO TYPE N° SERIE SERIE ANNO FABRICAZIONNE ANNEE DE FABRICATION MASSE UTILE

Uso Caratteristiche tecniche

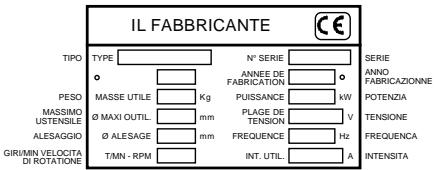

• Profondità di taglio: Ø 350 : 120 mm IL FABBRICANTE PESO

FREQUENCA INTENSITA Qando si utiliza una macchina da taglio, PORTARE SEMPRE scarponi di sicurezza, indumenti attillati, occhialoni, cuffie ed elmetti di protezione, mascherine antipolvere. TENERE tutte le parti del corpo lontane dal disco e da tutte le altre parti mobili della macchina. ISTRUZIONI SPECIALI Progettata per assicurare un servizio sicuro ed affidabile in condizioni d'utilizzo conformi alle istruzioni, la troncatrice può tuttavia presentare pericoli per l'operatore ed essere soggetta a rischi di deterioramento. Pertanto, si rendono necessari controlli regolari sul cantiere. In particolare, verificare :

• il perfetto stato della macchina sotto il profilo tecnico (utilizzo conforme alle specifiche di progettazione, tenendo conto degli eventuali rischi; soppressione qualsiasi malfunzionamento che comprometta la sicurezza), ACCERTARSI sapere cosa fare per spegnere rapidamente la macchina in caso di emergenza.

• il rispetto delle avvertenze e delle direttive riportate sulla macchina (uso di protezioni personali appropriate, impiego conforme, istruzioni di sicurezza in generale...),
• che nessuna modifica, trasformazione aggiunta comprometta la sicurezza; qualsiasi intervento del genere potrà essere effettuato solo previa autorizzazione da parte del fabbricante,
• il rispetto della frequenza delle verifiche e dei controlli periodici raccomandati,
• la garanzia dei pezzi di ricambio originali durante le riparazioni.

• Peso operativo: 52-70 kg (con serbatoio)
• Velocità di rotazione del mandrino : - 2450-2680 giri/min (a seconda della versione) POTENZA ACUSTICA PRESSIONE ACUSTICA LIVELLO DI VIBRAZIONE Lwa (dB) EN ISO 3744 Lpa (dB) EN ISO 4871 G ENV

MODELLO SPEGNERE e lasciare raffreddare il motore prima di effettuare il rifornimento. CONTROLLARE sempre che i dischi, le flange di fissaggio e gli alberi non siano danneggiati prima di montarli. UTILlZZARE esclusivamente esplicitamente previsti per velocità operative nominali superiori alla velocità di rotazione massima dell’albero portadisco. USARE la massima prudenza e attenersi alle istruzioni quando si carica o scarica la sega.

• che venga usato un disco diamantato per taglio trasversale ad acqua (segatura di calcestruzzi freschi o invecchiati e rivestiti, asfalto), essendo vietato l'uso di qualsiasi altro disco (abrasivo, sega, ecc...),
• della presenza di personale competente (qualificazione, età, formazione, istruzione) che abbia preso conoscenza del manuale in modo dettagliato prima di cominciare il lavoro; qualsiasi anomalia elettrica, meccanica o di altra origine dovrà essere controllata da una persona abilitata ad intervenire (elettricista, responsabile della manutenzione, rivenditore autorizzato, ecc...)

• Peso nominale (a vuoto) 48-52 kg (a seconda della versione)

Descrizione della macchina [ FIG. 1]

13. Volantini di inclinazione

14. Scala graduata di inclinazione

16. Uscita spurgo motore

17. Guida d'appoggio anteriore

18. Carter di cinghie

10. Chiave di servizio

11. Rubinetto presa d'acqua

12. Serbatoio (17 L)

NON permettere ad altre persone di avvicinarsi quando si avvia, si rifornisce o si utilizza la macchina. NON utilizzare motori a benzina in luoghi chiusi, tranne se provvisti di un’efficace ventilazione. NON utilizzare una sega o dischi danneggiati. NON utilizzare la sega in presenza di materiale infiammabile. Le scintile provocate dalla sega potrebbero provocare un incendio o un’esplosione. NON scoprire il disco di ottre 180° rispetto al carter. NON lasciare senza sorveglianza la sega con il motore acceso. NON utilizare la sega sotto l’influenza di droghe o di alcool.

Movimentazione - Trasporto Obbligo di arrestare la rotazione del disco in caso di spostamento nel cantiere. Obbligo di smontare il disco in caso di sollevamento con una fune, di carico o scarico e di transporto nel cantiere. Italiano OBBLIGO

MORTALI O GRAVI LESIONI

PERSONALI. Altezza regolabile dei bracci di supporto (mediante gli appositi leva (M)) [VEDERE FIG. 2].

• L'installazione della macchina su cantiere si effettua semplicemente, basta spingerla per portarla nel punto desiderato. La macchina si sposta agevolmente grazie alle quattro ruote, senza richiedere l'avviamento del motore.
• Bloccaggio in posizione alta con la volantini (K).
• La sega FS300C è leggera e compatta, e può essere trasportata in veicolo da una sola persona.

Verifiche prima dell'avviamento Prima della messa in funzione, leggere attentamente l'istruzione d'uso e prendere confidenza con la macchina. Arresto motore. Tenere il campo di lavoro perfettamente in ordine, bene illuminate e senza rischio (umidità, prodotti pericolosi nelle vicinanze).

• Serrare saldamente la vite (D) con l'apposita chiave fornita con la macchina mantenendo immobilizzato il disco con l'altra mano.
• Rimettere il carter di protezione (obbligatorio per la sicurezza carter, se no avvio impossibile).
• Riconnettere il flessibile dell'acqua (alla rete idrica, con interposizione di una valvola di apertura, o al serbatoio).
• Serrare il dado (E). La vite di serraggio (D) del disco presenta una filettatura destrorsa.

Arresto Arresto motore.

• Per liberare il disco dalla scanalatura, girare la volantini (K) [ VEDERE FIG. 4].
• Bloccare la macchina in posizione alta rilasciando la leva (K).
• Chiudere l'alimentazione d'acqua (G).
• Lasciare girare il motore al minimo.
• Spegnere il motore (riferirsi al libretto d'uso e manutenzione del motore). L'operatore deve portare protezioni appropriate. Arresto d'urgenza Far scattare l'interruttore (J).

Obbligo di mettere il casco antirumore. Non permettere ad altre persone di rimanere vicino alla sega quando taglia. Usare solo dischi indicanti una massima velocità d'uso maggiore della velocità dell'albero.

Avviamento Essere sempre attenti Per ogni lavoro, valutare attentamente le condizioni di utilizzo dal punto di vista della sicurezza e della salute dell'operatore.

• Macchina equipaggiata con motore a benzina (riferirsi al libretto di uso e manutenzione del motore)
• Accertarsi che il serbatoio del carburante sia opportunamente rifornito.
• Verificare il livello dell'olio. Poiché il motore viene spesso fatto funzionare in posizione inclinata, verificare frequentemente, riportando il motore in posizione orizzontale, che il livello dell'olio non scenda mai al di sotto del secondo contrassegno dell'asticella di misura.
• Per la messa in moto, riferirsi al libretto di uso e manutenzione del motore). Prima dell'avviamento, togliere le chiave e gli utensili di regolazione Mettere sempre i carter di protezione Montaggio del disco Italiano

• Portare la macchina in posizione alta.
• Accertarsi il spegnere il motore

• Allentare i 2 dadi (E) del carter protettivo [VEDERE FIG. 3].
• Togliere il carter disco (A).
• Montare il disco diamantato. Rispettare il senso di rotazione indicato da una freccia su uno dei lati del disco (senso di rotazione contrassegnato sul lato destro del carter disco).

Verificare le condizioni di pulizia delle aree di fissaggio del disco, delle relative piastre di serraggio (B e C) e del mandrino.

• In tutti i casi, occorre estrarre il disco dal solco e procedere ad un'ispezione completa della macchina. Fare riparare da una persona qualificata

• Tracciare con un gessetto blu la linea di taglio sul suolo.
• Posizionare la macchina in modo che la guida anteriore abbassata (F) e il disco coincidano con la linea tracciata a terra (disco visibile dal lato carter cinghie).

• Aprire il rubinetto di mandata dell'acqua (G) (connesso alla rete idrica o al serbatoio).
• Portare il motore al regime massimo. Arresto motore.

• Diverse cause possono provocare l'arresto della macchina o il blocco e successivo arresto del disco nel solco di taglio :
• La tensione delle cinghie di trasmissione
• L'assenza di carburante.
• Un avanzamento o un abbassamento troppo rapidi, ecc.

• Chiudere il rubinetto dell'acqua (G) (della rete idrica o del serbatoio per riempirlo) [ VEDERE FIG. 4].

• Lasciare riscaldare il motore.

Incidenti durante il taglio

• Tenere ferma la macchina, girare la volantini (K) con il piede e poi portare il disco a contatto con il suolo.
• Far scendere fino ad ottenere la profondità di taglio desiderata (al clic), tenendo presente che ogni tacca della leva corrisponde a una profondità di 1 cm. Per evitare di spegnere il motore si raccomanda di effettuare una discesa lenta.
• Fare avanzare lentamente la macchina, accertandosi che la guida anteriore e il disco coincidano sempre con la linea tracciata col gessetto. Umidificazione abbondante = longevità garantita del disco

Manutenzione (arresto obbligatorio del motore) "Manutenzione motore": fare riferimento al manuale di manutenzione motore.

• Pulire la macchina, utilizzazione. dopo ogni

• Ingrassaggio : alimentare moderatamente gli ingrassatori dello châssis di regolazione di profondità con grasso da scorrimento (secondo la frequenza di utilizzo). OLIO
• Verificare l’olio motore quotidianamente. Consultare il manuale del motore per gli intervalli di sostituzione dell’olio. Usare :
• olio motore SAE 10W30 classe (API) MS, SD, SE o superiore per motori a benzina.
• olio di classe API CD o CE per le motorizzazioni Hatz diesel. Il lubrificante verrà eliminato conformemente alle modalità prescritte dalla legislazione in vigore.

• Per svuotare il motore, smontare il disco, mettere la macchina in posizione bassa facendola scendere al massimo e presentare la vaschetta all’uscita dello spurgo (L) [ VEDERE FIG. 4]. Stoccare in un posto sicuro, fuori dalla portata dei bambini Avere cura degli utensili FILTRO ARIA
• Per gli intervalli di manutenzione raccomandati, consultare il manuale d’uso e manutenzione del motore. Se la sega viene utilizzata in condizioni di forte polverosità, può rendersi necessario pulire l’elemento filtrante 2 o 3 volte al giorno.
• Sostituire i filtri o le guarnizioni danneggiate. Riporre la macchina in un luogo sicuro, lontano dalla portata dei bambini. Badare a rimuovere tuttl gli attrezzi di regolazione e le chiavi. Conservare gli utensili diamantati al sicuro in luoghi dove non rischino di essere piegati, né danneggiati.

Raccomandazioni importanti

• Serrare periodicamente la bulloneria, in particolare, dopo le prime ore di utilizzazione.

• Verificare la tensione delle cinghie, tenderle in maniera non eccessiva.

• sbloccare i 2 dadi (S) che mantengono fissato il motore al telaio, senza rimuoverli [VEDERE FIG. 5]; Siamo a Vostra completa disposizione per garantir Vi qualsiasi riparazioni nei tempi più brevi e ai prezzi migliori (vedere l'indirizzo sul retro).

• In posizione "garage" (inutilizzazione prolungata), si consiglia di smontare il disco e di custodirlo accuratamente.
• Serrare correttamente il disco.
• Accertarsi che le aree di serraggio del disco, le relative piastre di fissaggio e il mandrino siano sempre puliti. Il costruttore declina ogni responsabilità derivante da un uso non corretto, da qualsiasi, modifica, adattamento motorizzazione diversi da quanto specificatamente previsto in origine dal costruttore stesso.

Pezzi di ricambio Per una consegna rapida dei pezzi di ricambio, ed onde evitare qualsiasi perdita di tempo, è necessario richiamare su ogni ordine le indicazioni che fig.no sulla targhetta segnaletica della macchina nonchè il numero di riferimento del pezzo da sostituire.

Sul posto di lavoro il livello di pressione acustica può superare 85 db (A). Il tal caso bisogna prendere delle misure individuali di protezione. Nel caso di lavoro in ambiente ristretto o chiuso, assicurare una ventilazione adeguata, i gas di scarico contengono ossido di carbonio (una esposizione a questi gas tossici possono provocare una perdita di conoscenza ed essere mortali). (0) Codice Quantità Vedi spaccato

Scarto In caso di deterioramento degli accessori o dell'intera macchina, questa verrà buttata secondo i metodi prescritti dalla legislazione in vigore. Tensione delle cinghie di trasmissione del motore Dopo un certo periodo di utilizzazione, può rendersi necessario il ritensionamento, non eccessivo, delle cinghie. A tale scopo : Riparazioni

• Materiali principali :
• Motore : Alluminio (AL) - Acciaio (AC) Motore Rame (CU) - Poliammide (PA)

Macchina : Lamiera acciaio (AC) Ghisa (FT)- Alluminio (AL)

• avvitare i dadi della vite di tensione (N), questa vite tira il motore verso la parte posteriore; Italiano

• una volta raggiunta la tensione normale, serrare e bloccare i dadi (S) di fissaggio del motore. Le notizie tecniche sono date a titolo informativo e non vincolano il costruttore. Per migliorare costantemente la qualità del nostro prodotti ci riserviamo di apportare modifiche senza preaviso.

La garanzia non può essere accordata per danni o rotture causate da: - un utilizzo anormale, errato trasporto 0 manu-tenzione; - utilizzo di lubrificanti o combustibili di qualità non adeguata o non prevista da Husqvarna; - in seguito all’utilizzo di ricambi o accessori non originali; - in seguito a interventi di personale non autorizzato; - in seguito all’utilizzo di un attrezzo diamantato difettoso o inadeguato. (Noi prevediamo l’utilizzo di utensili Husqvarna).

3. CONDIZIONI DI GARANZIA

Per aver diritto alla garanzia, è indispensabile inviare a Husqvarna, entro 8 giorni dall’acquisto, il certificato di garanzia allegato,debitamente compilato. El fabricante no cubre los daños directos o indirectos, materiales o inmateriales, causados a personas o cosas debido a averias de la maquina ni a paros prolongados de la maquina. (In caso di riparazione effettuata da personale non autorizzato da DIMAS) il fabbricante non copre i danni, diretti o indiretti, materiali o immateriali, causati alle persone 0 alle cose in seguito a rottura 0 arresto della macchina. Le fabricant ne saurait couvrir les dommages consécutifs, directs ou indirects, matériels ou immatériels, causés aux personnes ou aux choses suite aux pannes ou à arrêts de la machine.

La garanzia si limita alla sostituzione gratuita di parti che abbiano dei difetti di fabbricazione riconosciuti da Husqvarna (fatta eccezione per le parti d’usura e di consumo) se la riparazione è effettuata in una officina Husqvarna o autorizzata da Husqvarna.

La garanzia ha effetto dalla data di acquisto da parte dell’utilizzatore (data della fattura del distributore) e avrà validiatà per la durata di 12 mesi.

• Certifïca to di garanzia
