GEBRUIKSAANWIJZING CS 10 HUSQVARNA

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Symbolen op de machine

WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Dit product voldoet aan de geldende CE- richtlijnen.

Milieuetikettering. Dit symbool op het product of de verpakking geeft aan dat het product niet mag worden behandeld als huishoudelijk afval. Het moet in plaats daarvan ingeleverd worden bij een geschikt recylcestation voor de recycling van elektrische en elektronische apparatuur.

Door ervoor te zorgen dat dit product goed wordt verwerkt, kunt u meehelpen aan het voorkomen van potentiële negatieve effecten voor milieu en mensen, die anders veroorzaakt kunnen worden door een niet juiste afvalverwerking van dit product.

Voor meer gedetailleerde informatie over recycling van dit product kunt u contact opnemen met uw gemeente, uw vuilophaalcentrale of de winkel waar u het product hebt gekocht.

Overige op de machine aangegeven symbolen/plaatjes verwijzen naar specifieke eisen aan certificering op bepaalde markten.

Toelichting op de waarschuwingsniveaus

De waarschuwingen zijn onderverdeeld in drie niveaus.

WAARSCHUWING!

WAARSCHUWING! Wordt gebruikt indien er een risico bestaat op ernstig of fataal letsel voor de gebruiker of schade aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

VOORZICHTIG!

VOORZICHTIG! Wordt gebruikt indien er een risico bestaat op letsel voor de gebruiker of schade aan de omgeving wanneer de instructies in de handleiding niet worden gevolgd.

LET OP!

LET OP! Wordt gebruikt indien er een risico bestaat op schade aan materialen of de machine wanneer de instructies in de handleiding niet worden gevolgd.

Inhoud

VERKLARING VAN DE SYMBOLEN

Symbolen op de machine 2

Toelichting op de waarschuwingsniveaus 2

INHOUD

Inhoud 3

PRESENTATIE

Beste klant! 4

Kenmerken 4

PRESENTATIE

Wat is wat op de machine? 5

VEILIGHEIDSUITRUSTING VOOR DE MACHINE

Algemeen 6

MONTAGE EN AFSTELLINGEN

Algemeen 7

Gebruik met bestaande rail 7

Zet de bodemplaat vast 7

De zaag monteren 8

Voer de kabel door 10

Monteer de beschermkappen 10

Sluit het koelwater aan 11

De aandrijfunit aansluiten 11

BEDIENING

Veiligheidsuitrusting 12

Algemene veiligheidsinstructies 12

Basistechniek 17

Transport en opbergen 17

STARTEN EN STOPPEN

Voor de start 18

Starten 18

Werkprocedure 19

Stoppen 19

ONDERHOUD

Algemeen 20

Dagelijks onderhoud 20

Service 20

TECHNISCHE GEGEVENS

Snelheid en kabelsnelheid 21

Aanbevolen diamantkabel 21

EG-VERKLARING VAN OVEREENSTEMMING

EG-verklaring van overeenstemming 22

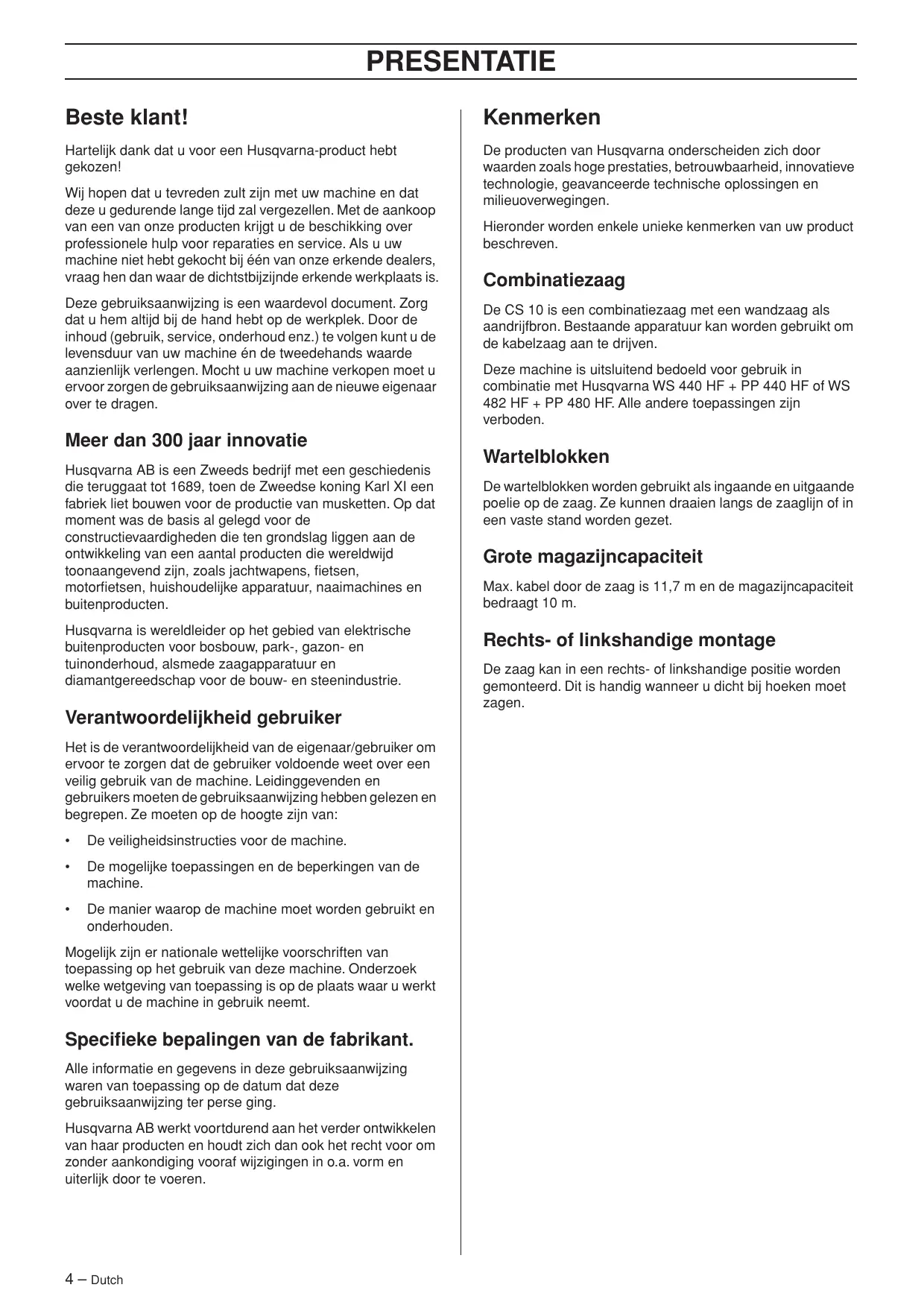

Beste klant!

Hartelijk dank dat u voor een Husqvarna-product hebt gekozen!

Wij hopen dat u tevreden zult zijn met uw machine en dat deze u gedurende lange tijd zal vergezellen. Met de aankoop van een van onze producten krijgt u de beschikking over professionele hulp voor reparaties en service. Als u uw machine niet hebt gekocht bij één van onze erkende dealers, vraag hen dan waar de dichtstbijzijnde erkende werkplaats is.

Deze gebruiksaanwijzing is een waardevol document. Zorg dat u hem altijd bij de hand hebt op de werkplek. Door de inhoud (gebruik, service, onderhoud enz.) te volgen kunt u de levensduur van uw machine én de tweedehands waarde aanzienlijk verlengen. Mocht u uw machine verkopen moet u ervoor zorgen de gebruiksaanwijzing aan de nieuwe eigenaar over te dragen.

Meer dan 300 jaar innovatie

Husqvarna AB is een Zweeds bedrijf met een geschiedenis die teruggaat tot 1689, toen de Zweedse koning Karl XI een fabriek liet bouwen voor de productie van musketten. Op dat moment was de basis al gelegd voor de constructievaardigheden die ten grondslag liggen aan de ontwikkeling van een aantal producten die wereldwijd toonaangevend zijn, zoals jachtwapens, fietsen, motorfietsen, huishoudelijke apparatuur, naaimachines en buitenproducten.

Husqvarna is wereldleider op het gebied van elektrische buitenproducten voor bosbouw, park-, gazon- en tuinonderhoud, alsmede zaagapparatuur en diamantgereedschap voor de bouw- en steenindustrie.

Verantwoordelijkheid gebruiker

Het is de verantwoordelijkheid van de eigenaar/gebruiker om ervoor te zorgen dat de gebruiker voldoende weet over een veilig gebruik van de machine. Leidinggevenden en gebruikers moeten de gebruiksaanwijzing hebben gelezen en begrepen. Ze moeten op de hoogte zijn van:

• De veiligheidsinstructies voor de machine.
• De mogelijke toepassingen en de beperkingen van de machine.
• De manier waarop de machine moet worden gebruikt en onderhouden.

Mogelijk zijn er nationale wettelijke voorschriften van toepassing op het gebruik van deze machine. Onderzoek welke wetgeving van toepassing is op de plaats waar u werkt voordat u de machine in gebruik neemt.

Specifieke bepalingen van de fabrikant.

Alle informatie en gegevens in deze gebruiksaanwijzing waren van toepassing op de datum dat deze gebruiksaanwijzing ter perse ging.

Husqvarna AB werkt voortdurend aan het verder ontwikkelen van haar producten en houdt zich dan ook het recht voor om zonder aankondiging vooraf wijzigingen in o.a. vorm en uiterlijk door te voeren.

Kenmerken

De producten van Husqvarna onderscheiden zich door waarden zoals hoge prestaties, betrouwbaarheid, innovatieve technologie, geavanceerde technische oplossingen en milieuoverwegingen.

Hieronder worden enkele unieke kenmerken van uw product beschreven.

Combinatiezaag

De CS 10 is een combinatiezaag met een wandzaag als aandrijfbron. Bestaande apparatuur kan worden gebruikt om de kabelzaag aan te drijven.

Deze machine is uitsluitend bedoeld voor gebruik in combinatie met Husqvarna WS 440 HF + PP 440 HF of WS 482 HF + PP 480 HF. Alle andere toepassingen zijn verboden.

Wartelblokken

De wartelblokken worden gebruikt als ingaande en uitgaande poelie op de zaag. Ze kunnen draaien langs de zaaglijn of in een vaste stand worden gezet.

Grote magazijncapaciteit

Max. kabel door de zaag is 11,7 m en de magazijncapaciteit bedraagt 10 m.

Rechts- of linkshandige montage

De zaag kan in een rechts- of linkshandige positie worden gemonteerd. Dit is handig wanneer u dicht bij hoeken moet zagen.

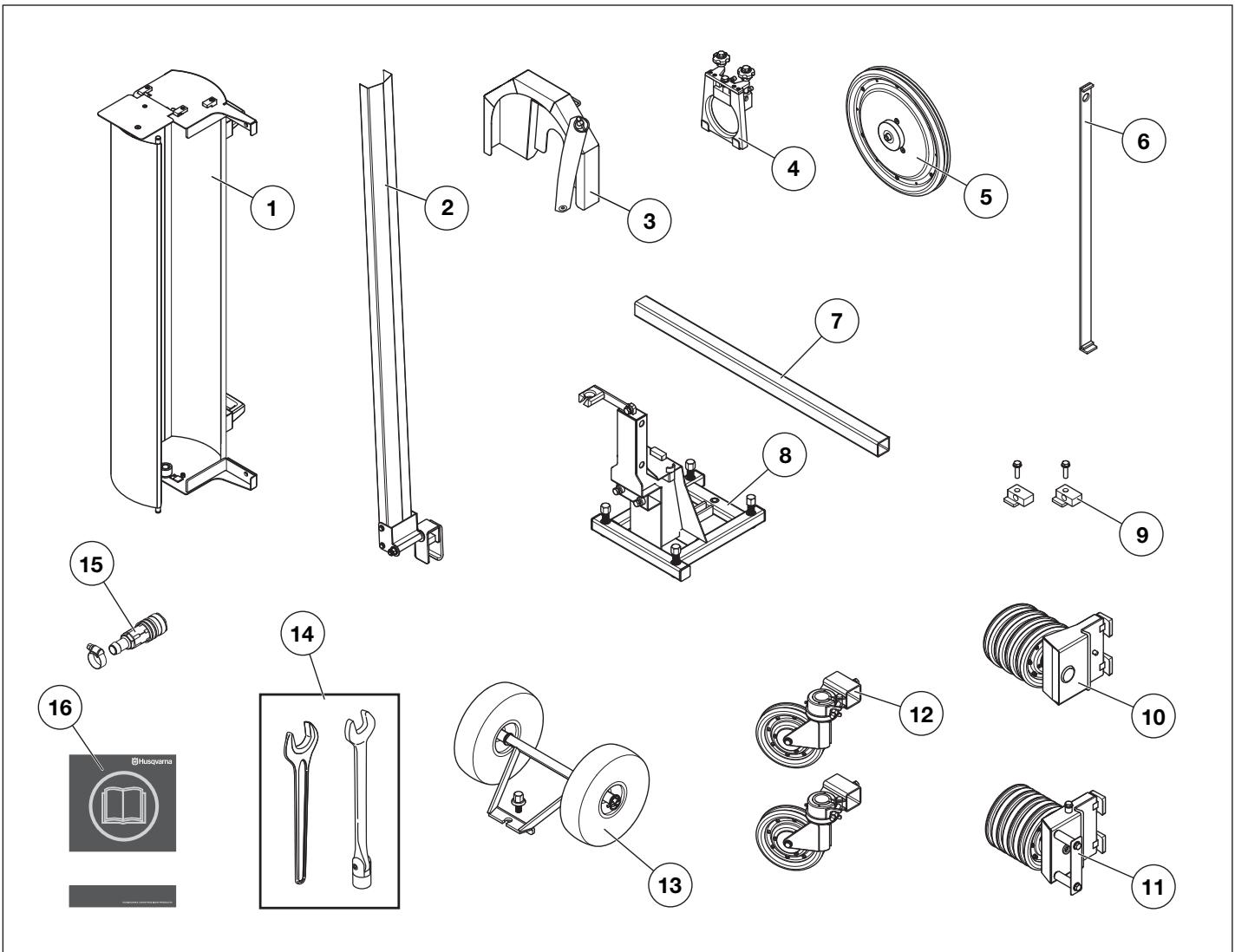

Wat is wat op de machine?

1 Beschermkap wiel
2 Beschermkap kabel
3 Beschermkap aandrijfpoelie
4 Beschermkaphouder
5 Aandrijfpoelie
6 Boorhouder
7 Ligger
8 Bodemplaat

9 Montage, magazijnafdekking
10 Bovenste magazijn
11 Onderste magazijn
12 Wartelblokken
13 Transportwielen
14 Gereedschapset
15 Wateraansluiting
16 Gebruiksaanwijzing

Algemeen

WAARSCHUWING! Gebruik nooit een machine als de veiligheidsonderdelen kapot zijn. Als uw machine niet door alle controles komt, moet u ermee naar uw servicewerkplaats voor reparatie.

In dit hoofdstuk wordt verklaard wat de veiligheidsonderdelen van de machine zijn, welke functie ze hebben en hoe de controle en het onderhoud moeten uitgevoerd worden om hun goede werking veilig te stellen.

Deze machine wordt gebruikt in combinatie met andere producten. Lees de handleiding die bij het betreffende product wordt geleverd zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u de machine gebruikt.

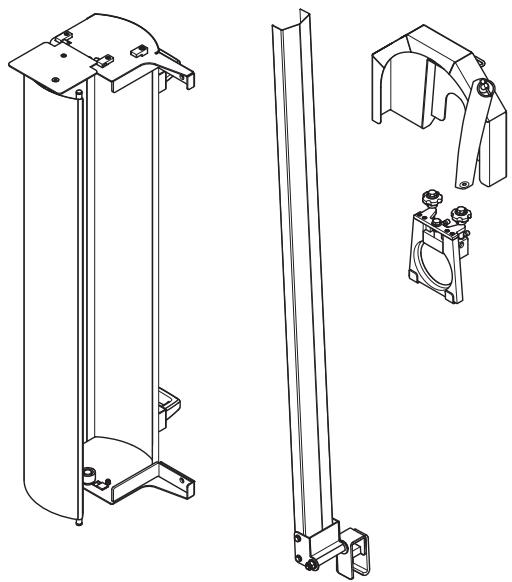

Beschermkappen

WAARSCHUWING! Gebruik de machine nooit zonder beschermkap of een defecte beschermkap. Controleer altijd of de beschermkappen juist zijn aangebracht voor u de machine start.

De beschermkappen zijn bedoeld om bescherming te bieden tegen onbedoeld contact met de zaaguitrusting en om het risico op ongevallen in geval van een gebroken kabel te beperken.

Inspectie van de beschermkappen

WAARSCHUWING! Schakel de machine uit en haal de stekker uit het stopcontact.

- Controleer de beschermkappen op scheurtjes of andere beschadigingen. Vervang beschadigde beschermkappen.

MONTAGE EN AFSTELLINGEN

Algemeen

WAARSCHUWING! Plaats de zaag altijd zo, dat u zelf zo staat zonder risico te lopen te worden getroffen door een afgebroken kabel. Vergewis u er ook van dat onbevoegden het werkterrein niet kunnen betreden tijdens het zagen. Geraakt worden door een gebroken kabel kan leiden tot overlijden of ernstig lichamelijk letsel.

Voordat u de zaag monteert, moet u het zaagwerk zorgvuldig plannen zdat het zo eenvoudig mogelijk verloopt.

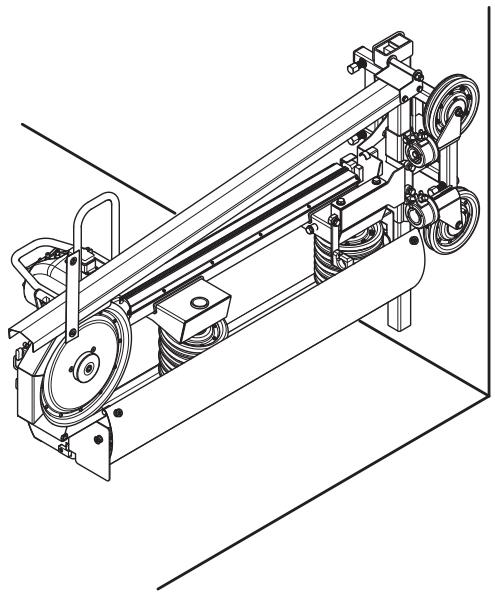

• De zaag kan aan de wand of op de vloer (staand) worden gemonteerd.
• De zaag kan in een rechts- of linkshandige positie worden gemonteerd. Dit is handig wanneer u dicht bij hoeken moet zagen.

- Indien noodzakelijk moet u een gat boren om de kabel door het materiaal te steken, dat moet worden doorgezaagd.

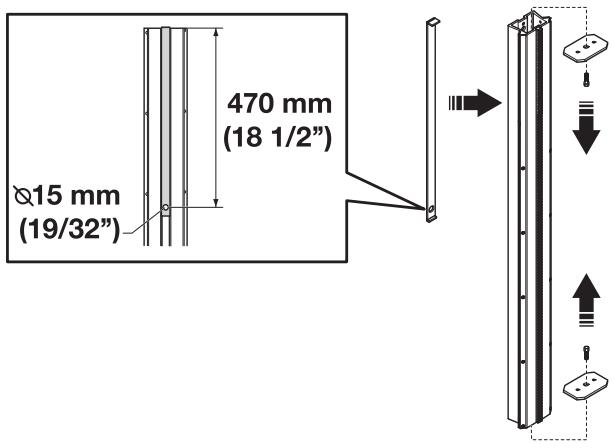

Gebruik met bestaande rail

Bij gebruik van een bestaande rail zijn mogelijk enkele aanpassingen nodig.

• Verwijder de eindstoppen.

15 mm (19/32") 470 mm (18 1/2") →

- Boor een gat van 15 mm (19/32") op 470 mm (18 1/2") vanaf de bovenkant van de rail. Gebruik de bijgeleverde boorhouder. Het gat is nodig om het bovenste magazijn te monteren.

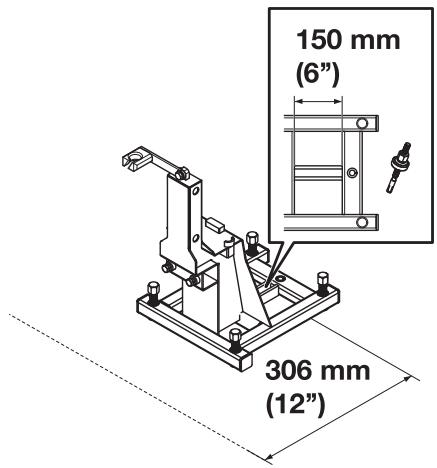

Zet de bodemplaat vast

• Plaats de zaag op de juiste manier voor de geplande zaagsnede.
  • Zet de zaag vast met een ankerbout.
• De afstand van de zaaglijn tot aan de bout bedraagt 306 mm.

150 mm (6") 306 mm (12")

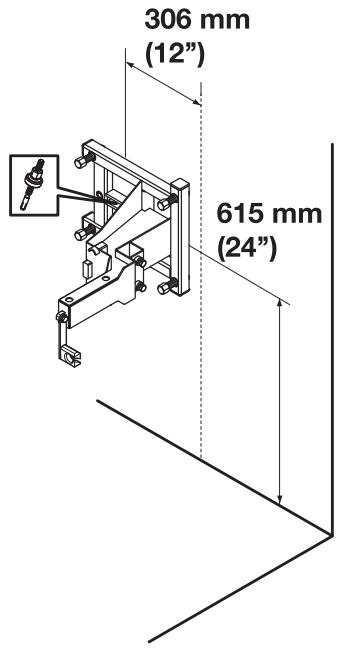

- Wanneer de zaag aan de wand is gemonteerd en verticale sneden worden aangebracht, bedraagt de kleinste afstand vanaf de grond tot aan de bout 615 mm.

306 mm (12") 615 mm (24")

- Nadat de bodemplaat is verankerd, draait u de stelpootjes omlaag totdat de zaag stevig staat.

MONTAGE EN AFSTELLINGEN

De zaag monteren

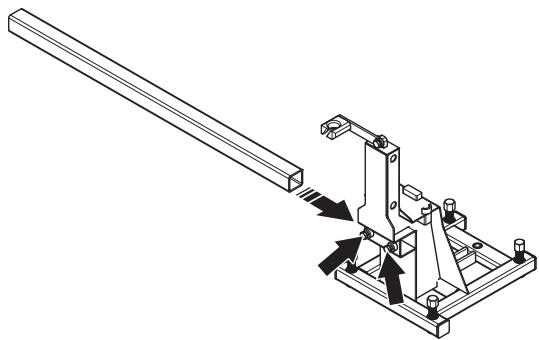

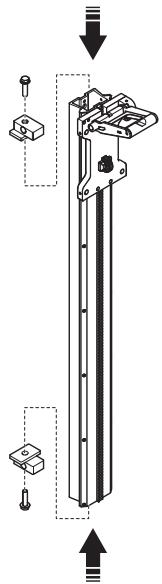

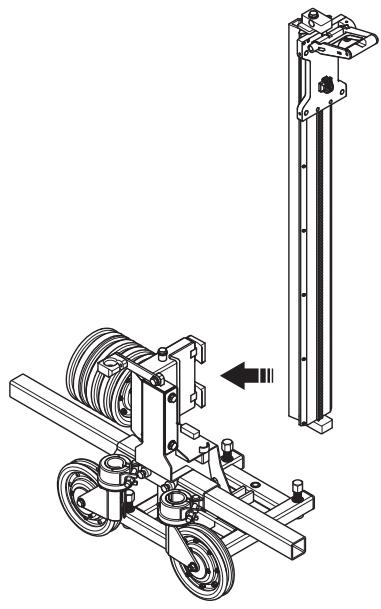

• Monteer de ligger op de bodemplaat.

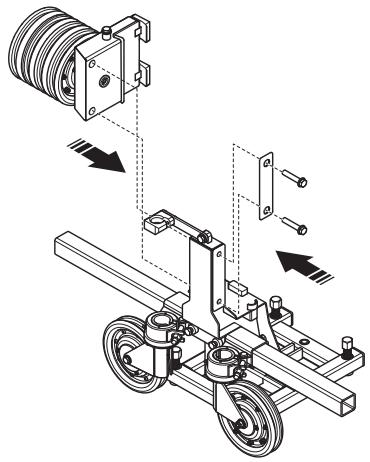

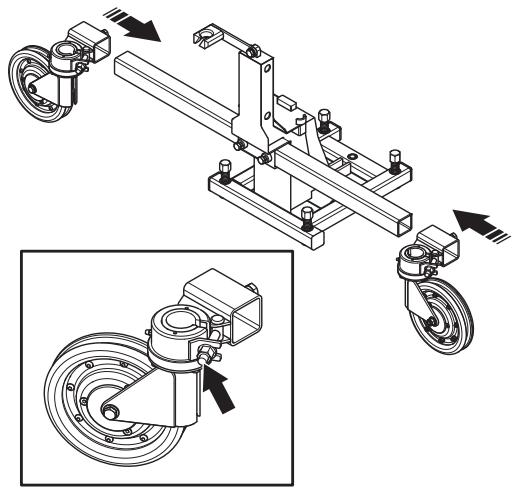

- Monteer de wartelblokken op de ligger. De wartelblokken kunnen in een vaste stand worden gezet door de moer vast te draaien.

- Monteer het onderste magazijn op de bodemplaat. Dit kan zowel links als rechts worden gemonteerd.

- Monteer de steunen voor de magazijnafdekking op de rail.

- Monteer de rail in de bevestiging op het onderste magazijn. Het geboorde gat voor montage van het bovenste magazijn moet naar boven wijzen.

WAARSCHUWING! De zaagarm moet altijd in dezelfde richting wijzen als de rail. De diepte-invoerfunctie mag niet worden gebruikt wanneer met een kabel wordt gezaagd. Achteloosheid kan resulteren in ernstig of zelfs dodelijk persoonlijk letsel.

LET OP! Zorg dat de kunststof kap op de zaag naar boven wijst wanneer de zaag aan de wand is gemonteerd om te voorkomen dat water en vuil zich in de kap kunnen verzamelen.

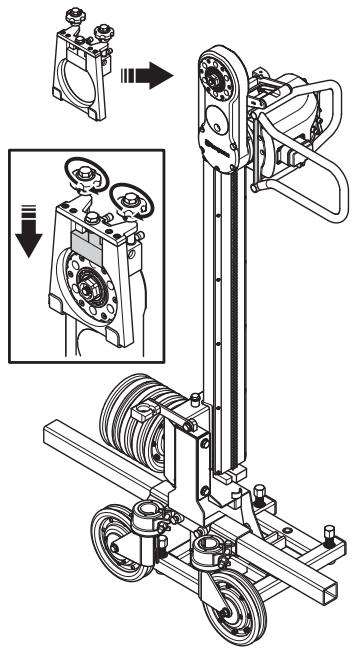

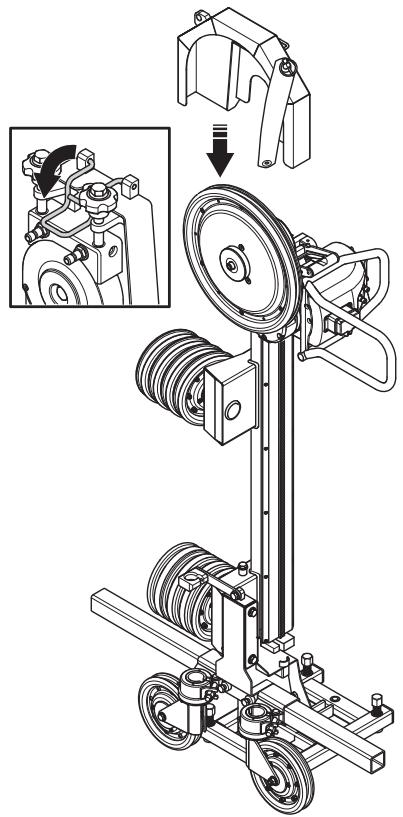

- Monteer de beschermkapsteun op de zaagmotor. Schroef de bevestigingsknoppen omlaag om de beschermkapsteun te vergrendelen.

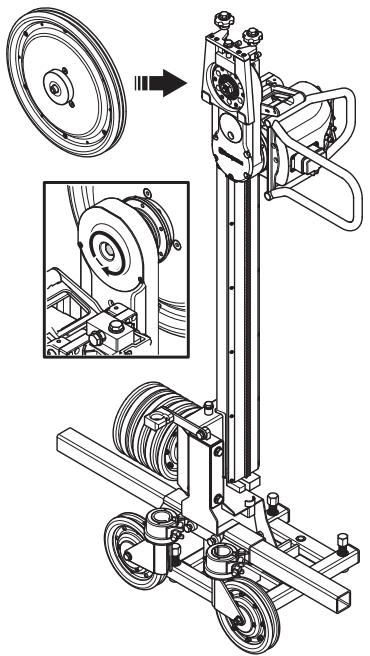

- Monteer het aandrijfwiel op de zaagmotor. Draai de borgschroef vast om het aandrijfwiel te vergrendelen.

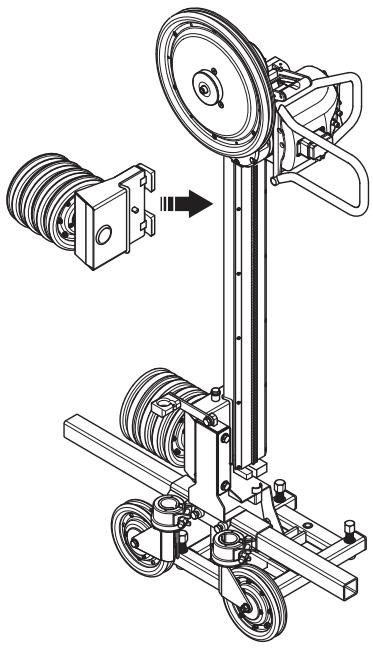

- Monteer het bovenste magazijn op de rail. Lijn de pen op de magazijnbevestiging uit met het gat op de rail.

LET OP! Een gebruikte kabel moet altijd dezelfde kant opdraaien als voorheen, om geen onnodige slijtage te creëren.

• Laat de zaagslede zo ver mogelijk omlaag gaan.

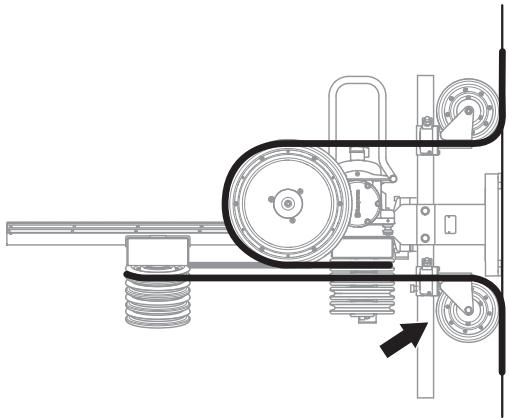

• Leg de kabel rond het werkstuk, evt. door voorgeboorde gaten, en terug naar de zaag.

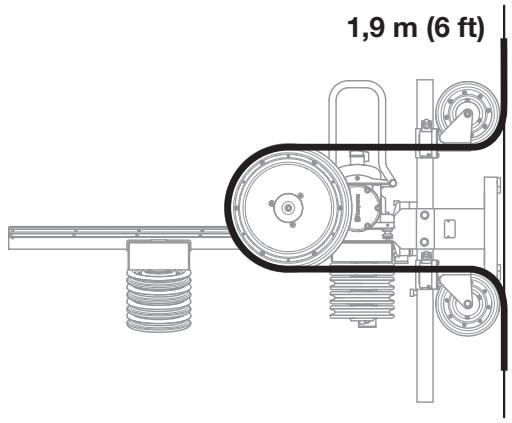

• Nadat de minimale kabellengte van 1,9 m door de zaag is gevoerd, brengt u enkel nog kabel over het aandrijfwiel aam.

1,9 m (6 ft)

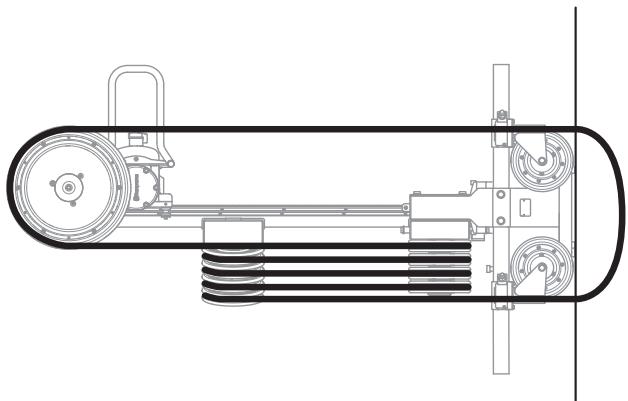

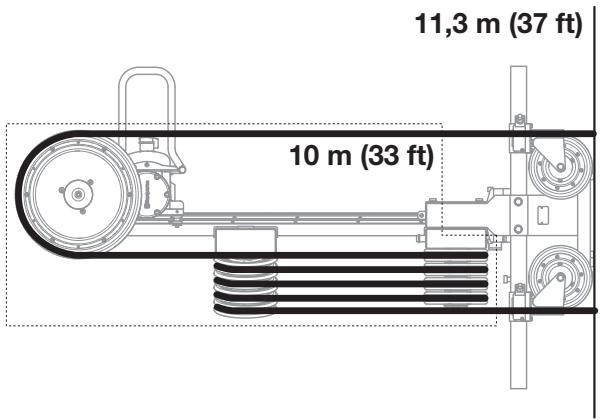

- Tijdens het zagen moet u de kabel steeds door een passend aantal wielparen in het magazijn voeren. Max. kabel door de zaag is 11,3 m en de magazijncapaciteit bedraagt 10 m.

11,3 m (37 ft) 10 m (33 ft)

- Voordat de verbindingen aan elkaar worden gezet, moet de kabel ineen worden gedraaid; 1 tot 2 slagen per meter kabel dat wordt gebruikt. Het is belangrijk de kabel dezelfde kant op te draaien als deze is gesponnen. Dit om een zo gelijkmatig mogelijke slijtage te krijgen van de diamantsegmenten van de kabel. Een gesloten kabel hoeft niet te worden gesplitst voordat u hem door de machine voert.

- Schuif de beschermkap van het aandrijfwiel over de beschermkapsteun. Zet de beschermkap vast met de beugel.

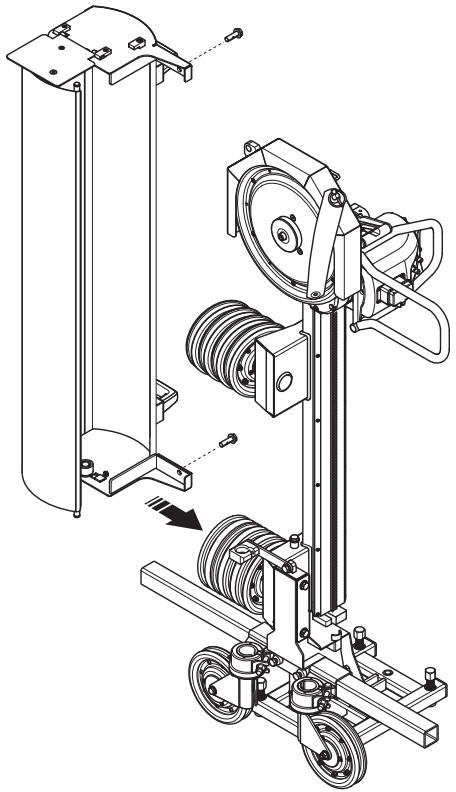

- Monteer de magazijnafdekking in de bevestigingen.

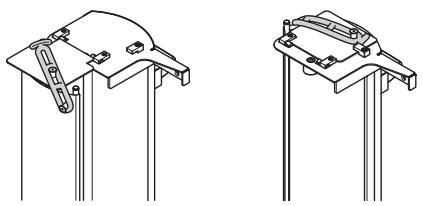

- De magazijnafdekking kan in geopende of gesloten positie worden vergrendeld met behulp van de rubberen band.

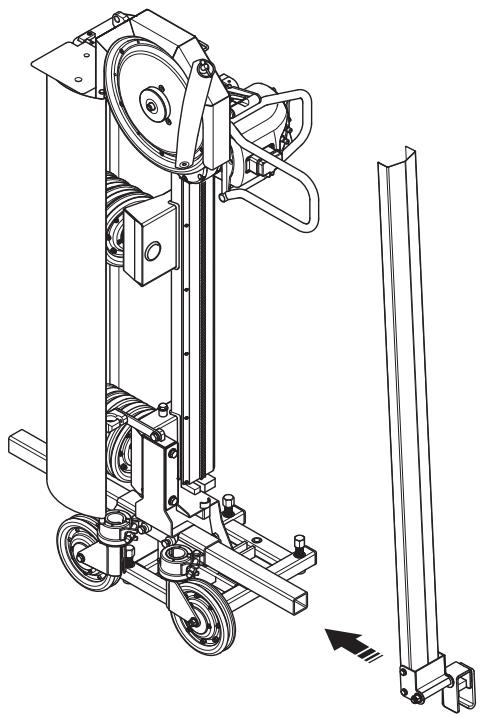

- Monteer de beschermkap van de kabel op de ligger en door de beugel op de beschermkap van het aandrijfwiel heen.

Sluit het koelwater aan

- Sluit een waterslang aan vanaf de zaagmotor naar een van de connectors op de beschermkapsteun.

• Het water koelt de zaagarm.
- Vanaf de andere connector op de beschemkapsteun kunt u het water via een waterslang of waterlans leiden om de kabel te koelen.
- De waterspuit wordt vervolgens daar geplaatst waar de kabel het beton ingaat. Op die manier neemt de kabel het water mee de zaagsnede in, wat ertoe leidt dat het betonstof wordt gebonden en dat de kabel efficiënt wordt gekoeld.

LET OP! Om het water de kabel tijdens het zagen te laten koelen zoals de bedoeling is, is het van essentieel belang dat de positie van het koelwater tijdens het zagen van het materiaal wordt bijgesteld. Denk erom dat u altijd de machine moet uitzetten als u dit gaat doen.

De aandrijfunit aansluiten

- Zie de instructies in de bedieningshandleiding voor de betreffende zaagmotor en aandrijfunit.

Gebruik de machine nooit zonder de mogelijkheid hulp in te roepen in geval van nood.

Persoonlijke veiligheidsuitrusting

Bij al het gebruik van de machine moet goedgekeurde persoonlijke beschermingsuitrusting gebruikt worden. Persoonlijke beschermingsuitrusting elimineert de risico's niet, maar vermindert het schadelijk effect in geval van een ongeval. Vraag uw dealer om raad wanneer u uw uitrusting koopt.

WAARSCHUWING! Het gebruik van producten die materiaal snijden, schuren, boren, polijsten of vormen, kan stof en dampen genereren die schadelijke chemicaliën kunnen bevatten. Zoek uit hoe het materiaal waarmee u werkt is samengesteld en draag een geschikt stofmasker.

WAARSCHUWING! Langdurige blootstelling aan lawaai kan leiden tot permanente gehoorbeschadiging. Gebruik daarom altijd goedgekeurde gehoorbescherming. Wees altijd bedacht op waarschuwingssignalen of geroep wanneer u gehoorbescherming gebruikt. Doe de gehoorbescherming altijd af zodra de motor is gestopt.

WAARSCHUWING! Het risico van beknelling is altijd aanwezig bij het werken met producten met beweegbare onderdelen. Gebruik veiligheidshandschoenen om lichamelijk letsel te voorkomen.

Draag altijd:

• Veiligheidshelm
  • Gehoorbeschermers
  • Veiligheidsbril of vizier
• Stofmasker
  • Sterke, gripvaste handschoenen.
• Nauwsluitende, sterke en prettige kleding die volledige bewegingsvrijheid toelaat.
  • Laarzen met stalen neus en anti-slip zool.

Let erop dat kleding, lang haar en sieraden in de bewegende delen vast kunnen raken.

Andere beschermingsuitrusting

WAARSCHUWING! Tijdens het werken met de machine kunnen vonken ontstaan en brand veroorzaken. Houd daarom altijd brandblusapparatuur bij de hand.

• Brandblusapparatuur
  • U moet altijd een EHBO-kit bij de hand hebben.

Algemene veiligheidsinstructies

In dit hoofdstuk worden de basisveiligheidsregels voor het gebruik van de machine behandeld. De gegeven informatie kan nooit de kennis vervangen die een vakman via opleidingen en praktische ervaring heeft verworven.

• Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.
• Deze machine wordt gebruikt in combinatie met andere producten. Lees de handleiding die bij het betreffende product wordt geleverd zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u de machine gebruikt.
• Denk erom dat de operator verantwoordelijk is voor ongelukken of beschadigingen van andere mensen of hun eigendommen.
• Alle operators moeten worden opgeleid in het gebruik van de machine. De eigenaar is ervoor verantwoordelijk dat de operators een opleiding krijgen.
• Houd de machine schoon. Aanduidingen en stickers moeten volledig leesbaar zijn.

WAARSCHUWING! Wanneer de machine onjuist of slordig wordt gebruikt, kan het een gevaarlijk gereedschap zijn, dat ernstig letsel of overlijden van de gebruiker of anderen kan veroorzaken.

Laat kinderen of andere personen die niet zijn opgeleid om met de machine om te gaan, deze nooit gebruiken of onderhouden. Laat nooit een ander de machine gebruiken zonder u ervan te verzekeren dat ze de inhoud van de gebruiksaanwijzing hebben begrepen.

Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen kunnen beïnvloeden.

Bij elektrische machines bestaat altijd het risico dat u een schok krijgt. Voorkom ongunstige weersomstandigheden en lichamelijk contact met een bliksemafleider of metalen voorwerpen. Volg altijd de instructies in deze gebruiksaanwijzing om letsel te voorkomen.

WAARSCHUWING! Niet goedgekeurde wijzigingen en/of niet-originele onderdelen kunnen tot ernstige verwondingen of het overlijden van zowel gebruiker of anderen leiden.

Wijzig deze machine nooit zo dat hij niet langer overeenstemt met de originele uitvoering, en gebruik de machine niet als u denkt dat anderen hem hebben gewijzigd.

Gebruik nooit een machine die defect is. Volg de onderhouds-, controle- en service-instructies van deze gebruiksaanwijzing. Bepaalde onderhouds- en servicemaatregelen moeten uitgevoerd worden door opgeleide en gekwalificeerde specialisten. Zie instructies in het hoofdstuk Onderhoud.

Men moet altijd originele onderdelen gebruiken.

Gebruik altijd uw gezond verstand.

Het is niet mogelijk om elke mogelijk situatie te vermelden. Wees altijd voorzichtig en gebruik uw gezond verstand. Als u in een situatie belandt waarin u zich niet veilig voelt, dient u een expert te raadplegen. Wend u tot uw dealer, uw servicewerkplaats of een ervaren gebruiker. Onderneem geen werkzaamheden waarvoor u zich onvoldoende gekwalificeerd acht!

Veiligheid op de werkplek

WAARSCHUWING! De veiligheidsafstand tot alle bewegende onderdelen is minimaal 1,5 m. U bent verantwoordelijk dat er geen dieren en toeschouwers binnen het werkterrein zijn.

• Houd uw omgeving in de gaten om ervoor te zorgen dat u de macht over de machine niet verliest door onverwachte gebeurtenissen. Laat de machine nooit zonder toezicht met draaiende motor achter.
• Gebruik de motorkettingzaag niet in ongunstige weersomstandigheden. B.v. bij dichte mist, hevige regen, harde wind, hevige koude enz. Werken in slechte weersomstandigheden is vermoeiend en kan tot gevaarlijke situaties leiden, zo kan de grond glad zijn.
• Verzeker u ervan dat het werkterrein voldoende verlicht is om een veilige werkomgeving te creëren.
• Begin nooit met de machine te werken voordat het werkterrein ontruimd is en u stevig staat.
• Verzeker u ervan dat zich in het werkstuk of in het werkgebied geen leidingen of elektrische kabels bevinden.
• Controleer of de elektrische leidingen binnen het werkgebied stroomloos zijn.

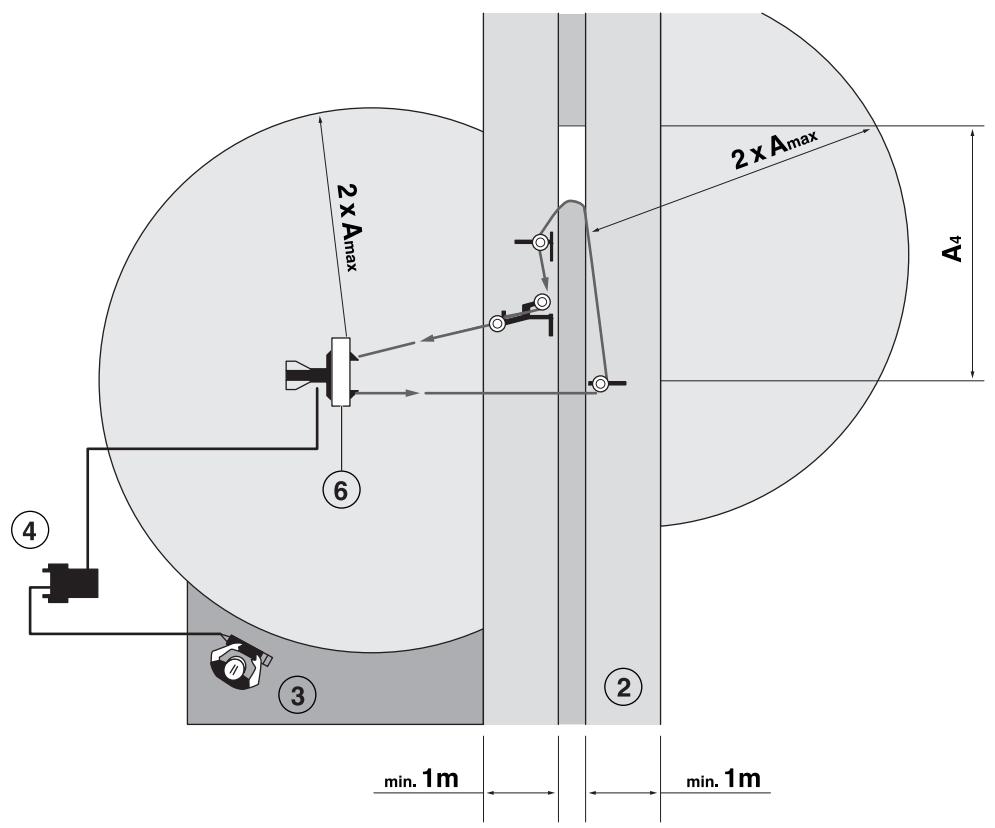

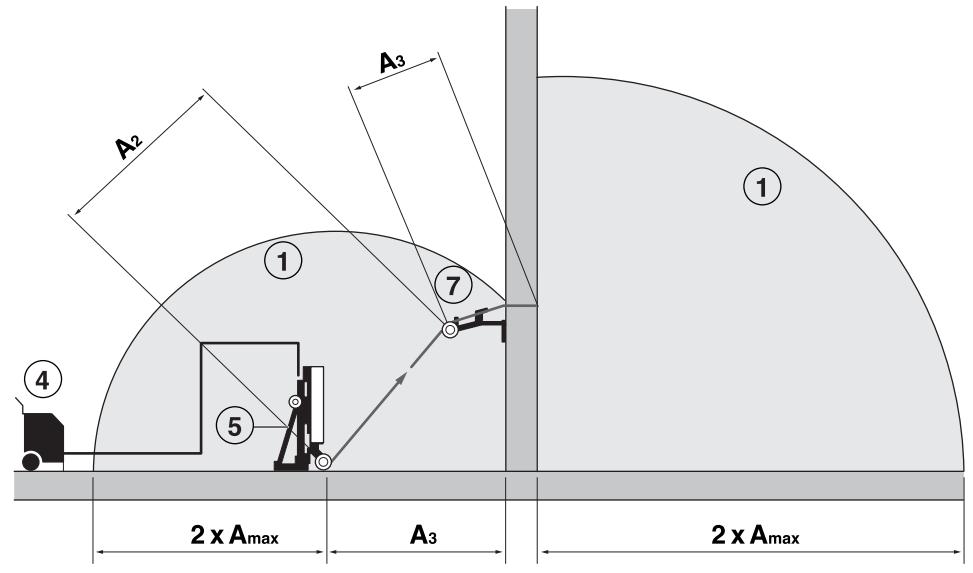

De risicozone van de machine

Niemand mag zich in de risicozone van de machine bevinden wanneer de machine in bedrijf is. Dit geldt ook voor de gebruiker. Wanden zagen

A₂ A₃ ① ④ ⑤ ⑦ 2 x Aₐₐₓ A₃ 2 x Aₐₐₓ

2x Amax 2x Amax A4 ④ ⑥ ③ ② min. 1m min. 1m

(A_max) Grootste vrijlopende kabelsectie (A_1 - A_4)

1 Risicogebied
2 Risicozone voor de horizontale projectie van de kabel in de richting van de gebruiker
3 Aanbevolen gebruikerspositie
4 Krachtbron
5 Kabelaandrijving
6 Beschermkap kabel
7 Breekwiel

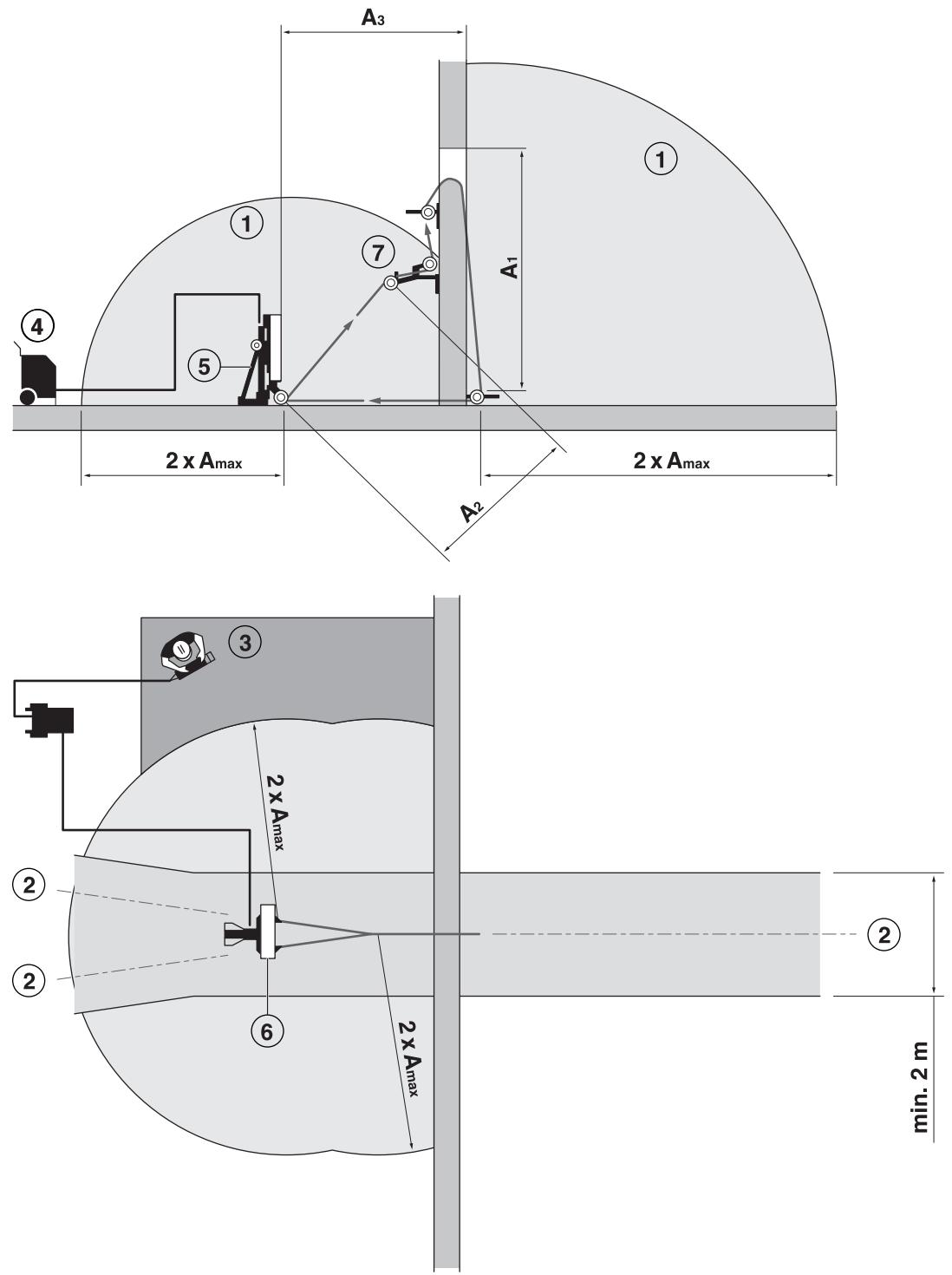

Zagen met extra poeliewielen

A3 1 7 A1 4 5 2 x Amax 2 x Amax A2 3 2 x Amax 2 2 6 2 x Amax min. 2 m

(A_max) Grootste vrijlopende kabelsectie (A_1 - A_3)

1 Risicogebied

2 Risicozone voor de horizontale projectie van de kabel in de richting van de gebruiker

3 Aanbevolen gebruikerspositie

4 Krachtbron

5 Kabelaandrijving

6 Beschermkap kabel

7 Breekwiel

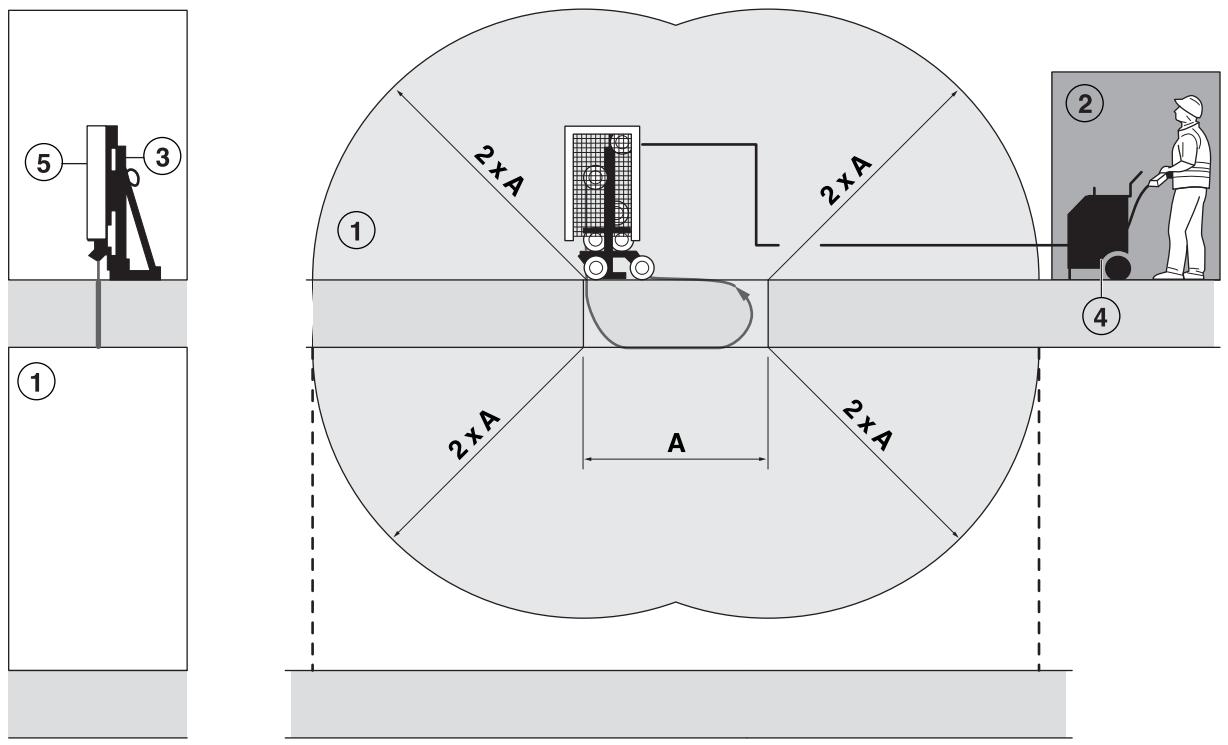

Vloeren zagen

(A) Grootste vrijlopende kabelsectie

1 Risicogebied
3 Kabelaandrijving
4 Krachtbron
5 Beschermkap kabel

2 Aanbevolen gebruikerspositie

Basistechniek

• Deze machine is uitsluitend bedoeld voor gebruik in combinatie met Husqvarna WS 440 HF + PP 440 HF of WS 482 HF + PP 480 HF. Alle andere toepassingen zijn verboden.
• Deze machine is ontworpen en bestemd voor het zagen van beton, baksteen en andere steensoorten. Elk ander gebruik is incorrect.
• De machine is bedoeld voor gebruik in industriële toepassingen door ervaren operators.
• Gebruik de machine nooit als u moe bent, alcohol heeft gedronken of medicijnen heeft ingenomen, die uw gezichtsvermogen, beoordelingsvermogen of coördinatievermogen kunnen beïnvloeden.
• Hou alle onderdelen in werkzame staat en zorg ervoor dat alle bevestigingen goed zijn vastgedraaid.
• Controleer of de beschermkappen correct zijn gemonteerd en er geen zichtbare beschadigingen zijn. Zaag nooit zonder gebruik van de beschermer.
• Gebruik uitsluitend door de fabrikant aanbevolen kabel. Vraag uw leverancier om advies bij het kiezen van het juiste product.
• Gebruik nooit versleten of beschadigde kabel.
• Een gebruikte kabel moet altijd dezelfde kant opdraaien als voorheen, om geen onnodige slijtage te creëren.
• Zaag nooit zonder gebruik van het koelwater. Een onvoldoende gekoelde kabel kan leiden tot oververhitting van de segmenten, hetgeen resulteert in grotere slijtage. In het ergste geval kunnen segmenten losraken van de kabel en letsel veroorzaken bij personen in de omgeving van de zaag.
• Voor het zagen moeten alle sneden, die moeten worden gemaakt, duidelijk worden aangegeven en gepland, zodat ze zonder gevaar voor mens of machine kan worden gemaakt.
• Zeker of veranker betonblokken goed voordat u gaat zagen. Het losgezaagde materiaal kan door zijn hoge gewicht ernstige schade veroorzaken als het niet beheerst wordt verplaatst.
• Laat de machine nooit zonder toezicht achter met draaiende motor.
• Gebruik de zaag nooit in een situatie waarbij u de noodstop op de afstandsbediening of op de aandrijfunit niet binnen handbereik hebt. Zie de handleiding van de aandrijfunit.
• Wees voorzichtig met tillen. U gaat om met zware delen, wat risico van beknelling en ander letsel inhoudt.

Transport en opbergen

• Schakel altijd de aandrijfunit uit en koppel de stroomkabel los voordat u de apparatuur verplaatst.
• Zet de apparatuur tijdens vervoer goed vast om transportschade en ongelukken te voorkomen.
• Sla de apparatuur op in een afsluitbare ruimte zodat het buiten het bereik is van kinderen en onbevoegde personen.

Voor de start

WAARSCHUWING! De machine moet zijn voorzien van software voor het kabelzagen. Deze software moet worden geïnstalleerd in de afstandsbediening en in de aandrijfunit. Apparatuur die niet is voorzien van deze software moet voor upgrading naar een erkende servicedealer worden gebracht. De machine mag niet worden gebruikt totdat de nieuwe software is geïnstalleerd.

Neem de gebruiksaanwijzing grondig door en gebruik de machine niet voor u alles duidelijk heeft begrepen.

Deze machine wordt gebruikt in combinatie met andere producten. Lees de handleiding die bij het betreffende product wordt geleverd zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u de machine gebruikt.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

Zorg ervoor dat zich geen onbevoegden binnen het werkgebied bevinden, anders bestaat er risico voor ernstige verwondingen.

• Controleer of de machine correct is gemonteerd en er geen zichtbare beschadigingen zijn. Zie de instructies in het hoofdstuk "Montage en afstellingen".
• Voer dagelijks onderhoud uit. Zie de instructies in het hoofdstuk "Onderhoud".

Starten

- Volg de instructies voor het starten in de handleiding van de aandrijfeenheid.

Aanvullende startinstructies voor het kabelzagen

• WS 482 HF: Op het schermpje van de afstandsbediening wordt 'KIES VERSNELLING' weergegeven. Selecteer "Gear 2" (Versnelling 2). Bevestig met 'OK".
• Gebruik de pijltjestoetsen om naar de optie "BEDRIJFSMODUS" in het bedieningsmenu te gaan.
• Selecteer "Wire" (Kabel). Bevestig met 'OK".

Lijn de zaagarm uit

WAARSCHUWING! Wanneer de zaagarm is uitgelijnd met de rail mag de diepte-invoerregeling niet meer worden gebruikt. Achteloosheid kan resulteren in ernstig of zelfs dodelijk persoonlijk letsel.

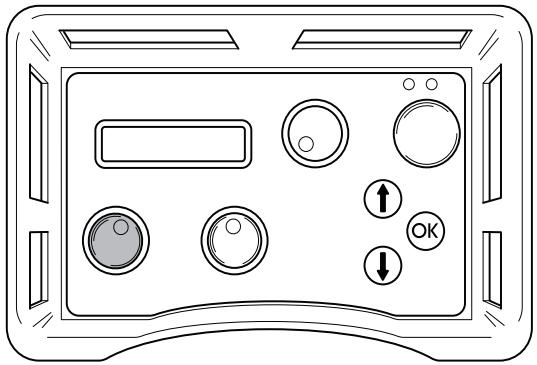

- Voordat u met zagen begint, moet u de zaagarm zodanig afstellen dat deze in één lijn staat met de rail. Dit doet u met behulp van de diepte-invoerfunctie. Wanneer de zaagarm is uitgelijnd met de rail mag de diepte-invoerregeling niet meer worden gebruikt.

Als de machine in bedrijf is, is de diepte-invoerfunctie uitgeschakeld.

Span de kabel

WAARSCHUWING! Span de kabel niet te strak! Een te strak gespannen kabel zal de rotatie afremmen en kan ertoe leiden dat de kabel breekt. Achteloosheid kan resulteren in ernstig of zelfs dodelijk persoonlijk letsel.

• Controleer of de kabel correct is aangebracht in alle wielen.

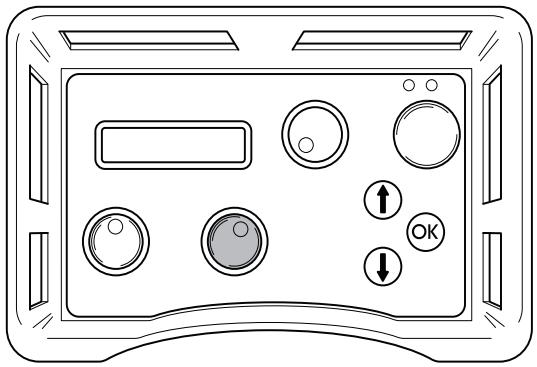

• Span de kabel tegen de zaaglijn door aan de lengte-invoerknop te draaien. De kabel moet tegen alle wielen rusten en tegen het werkstuk.

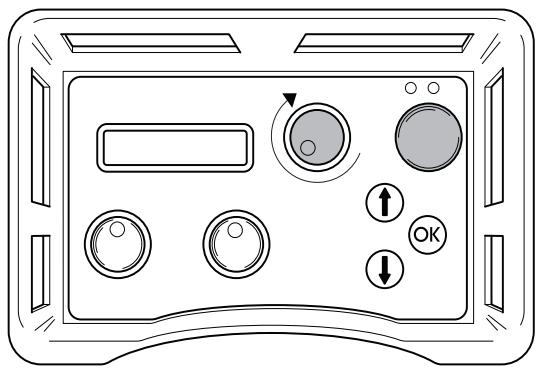

• Start de rotatie door de groene startknop ingedrukt te houden terwijl u de rotatieknop met de wijzers van de klok mee draait. Draai rustig aan de knop. Start met een lage rotatiesnelheid.
• Controleer of de rotatie in de gewenste richting gebeurt. Onder het kopje BLADE ROTATION (BLADROTATIE) in het bedieningsmenu kan de rotatie in de gewenste richting worden gezet.

Wanneer het aandrijfwiel de rotatie van de kabel niet kan starten, kan dit de volgende oorzaken hebben:

• De kabel is te strak gespannen. Verlaag de spanning.
• De geleidewielen zijn niet goed afgesteld. Stel de geleidewielen af.
• Het contactoppervlak met het werkstuk is te groot. Voeg een poeliewiel toe.

Werkprocedure

WAARSCHUWING! Werk niet constant op vol vermogen (100%)! Hierdoor kan de kabel te strak gespannen raken en mogelijk breken. Achteloosheid kan resulteren in ernstig of zelfs dodelijk persoonlijk letsel.

• Wanneer de kabel zich in de snede bevindt, kunt u de snelheid langzaam verhogen tot het gewenste niveau. Zie de tabel "Snelheid en kabelsnelheid" onder de kop "Technische gegevens".
• Op het display kunt u het afgegeven vermogen in procenten zien. Tijdens het zagen ligt deze waarde gewoonlijk tussen 50 en 100%

Het afgegeven vermogen dat voor het zagen wordt gebruikt, is afhankelijk van factoren zoals de gebruikte zaagunit, de grootte van het oppervlak van de kabel dat in contact komt met het werkstuk, de geselecteerde uitvoermodus enz.

Wees voorzichtig en gebruik liever een lager vermogen om het risico op kabelbreuk te verkleinen.

- Zorg dat de kabel gespannen blijft wanneer het materiaal wordt afgezaagd.

De kabel opbergen

Wanneer de zaagunit de eindpositie op de rail heeft bereikt, moet de kabel worden opgeborgen.

• Stop de rotatie.
• Beweeg de zaag naar de startpositie, helemaal aan het uiteinde tegen de bodemplaat.
• Plaats de kabel rond de magazijnwielen en stel het geleidewiel af dat zich het dichtst bij het uitgaande magazijnwiel bevindt.

- Wanneer de snede is voltooid, moeten de geleidewielen zodanig worden afgesteld dat de kabel kan worden opgevangen zodra het door het werkstuk heen is gegaan.

• Draai de rotatie- en lengte-invoerknoppen naar de nulstand.
  • Volg de instructies in de handleiding van de aandrijfunit.

Algemeen

WAARSCHUWING! De gebruiker mag alleen die onderhouds- en servicewerkzaamheden uitvoeren die in deze gebruiksaanwijzing worden beschreven. Meer ingrijpende maatregelen moeten door een erkende servicewerkplaats worden uitgevoerd.

Schakel de machine uit en haal de stekker uit het stopcontact.

Draag altijd persoonlijke veiligheidsuitrusting. Zie instructies in het hoofdstuk "Persoonlijke veiligheidsuitrusting".

De levensduur van de machine kan worden verkort en het risico van ongelukken kan toenemen wanneer het onderhoud aan de machine niet op de juiste manier wordt uitgevoerd en wanneer service en/of reparaties niet vakkundig worden gedaan. Indien u meer informatie nodig heeft, verzoeken wij u contact op te nemen met de dichtstbijzijnde servicewerkplaats.

Dagelijks onderhoud

• Controleer of de veiligheidsuitrusting van de machine intact is. Zie de instructies in het hoofdstuk "Veiligheidsuitrusting voor de machine".
• Maak de machine uitwendig schoon. Gebruik geen hogedrukspuit om de zaag te reinigen.
• Controleer of het rubber in de geleidewielen goed is geplaatst en niet versleten is.
• Controleer de lagers. Draai de wielen met de hand en zorg dat ze vrij kunnen draaien.

Service

Naast de dagelijkse verzorging als schoonmaken en smeren, dient de machine onderhoud te krijgen. Na 50 uur zagen dient u de machine voor een servicebeurt naar een erkende Husqvarnawerkplaats te brengen. Daarna moet de zaag om de 100 bedrijfsuren worden onderhouden. De service is belangrijk opdat u als gebruiker een machine hebt, die gedurende lange tijd zo efficiënt mogelijk functioneert.

Technische gegevens

Vermogen - max, kW/hp
WS 440 HF	13/17.5
WS 482 HF	19/25.6
Toerental, tpm	0-1200
Startkoppel, Nm
WS 440 HF	100
WS 482 HF (Gear 2)	160
Capaciteit magazijn, m/ft	10/33
Kabelcapaciteit, m/ft	1,9-11,3 / 6-37
Gewicht, kg/lb
WS 440 HF	135/298
WS 482 HF	138/304
Draairichting	Bidirectioneel
Beschermingsklasse	IP 65
Kabelsnelheid (bij 1200 tpm), m/s / ft/s	24/79
Lawaai-emissie (zie opm. 1)
Geluidsvermogen, gemeten dB(A)	99
Geluidsvermogen, gegarandeerd L_WA dB(A)	100
Geluidsniveau (zie opm. 2)
Niveau geluidsdruk bij het oor van de gebruiker,dB(A)	86

Opm. 1: Emissie van geluid naar de omgeving gemeten als geluidsvermogen ( L_WA ) volgens EN 15027/A1.
Opm. 2: Geluidsdrukniveau volgens EN 15027/A1. De gerapporteerde gegevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,0 dB (A).

Snelheid en kabelsnelheid

Spilsnelheid, rpm	Kabelsnelheid, m/s	Kabelsnelheid, ft/s
1000	20	66
1100	22	72
1200	24	79

Aanbevolen diamantkabel

Model	Schurende materialen	Grindbeton	Wapeningsgraad
			Laag	Middelmatig	Hoog
C 710	-	-	Goed	Optimaal	Goed
C 760	Acceptabel	Goed	Optimaal	Goed	Acceptabel
C 1000	Goed	Goed	Goed	Optimaal	Goed
C 1200	Goed	Acceptabel	Acceptabel	Goed	Optimaal

EG-verklaring van overeenstemming

Husqvarna AB, S-561 82 Huskvarna, Zweden, tel.: [phone], verklaart hierbij dat de kabelzaag Husqvarna CS 10 met serienummers van 2010 en later (het jaartal staat duidelijk op het productplaatje vermeld, gevolgd door het serienummer) voldoet aan de vereisten van de volgende EU-richtlijnen:

• van 17 mei 2006 "betreffende machines" 2006/42/EG
• van 15 december 2004 "betreffende elektromagnetische compatibiliteit" 2004/108/EEC.
• van 12 december 2006 'inzake elektrisch materiaal', 2006/95/EG.

De volgende normen zijn van toepassing: EN ISO 12100:2003, EN 55014-1:2006, EN 55014-2/A1:2001, EN 61000-3-11:2000, EN 15027/A1:2009.

Vice-president, hoofd doorslijpmachines en bouwmaterieel

(erkende vertegenwoordiger voor Husqvarna AB en verantwoordelijk voor technische documentatie.)

EXPLICATION DES SYMBOLES
