GEBRUIKSAANWIJZING STE 604 WF1 SAUTER

INSTALLATIE EN GEBRUIKSAANWIJZING

Wij maken ons sterk voor het Milieu. Om deze reden zijn onze verpakkingen:

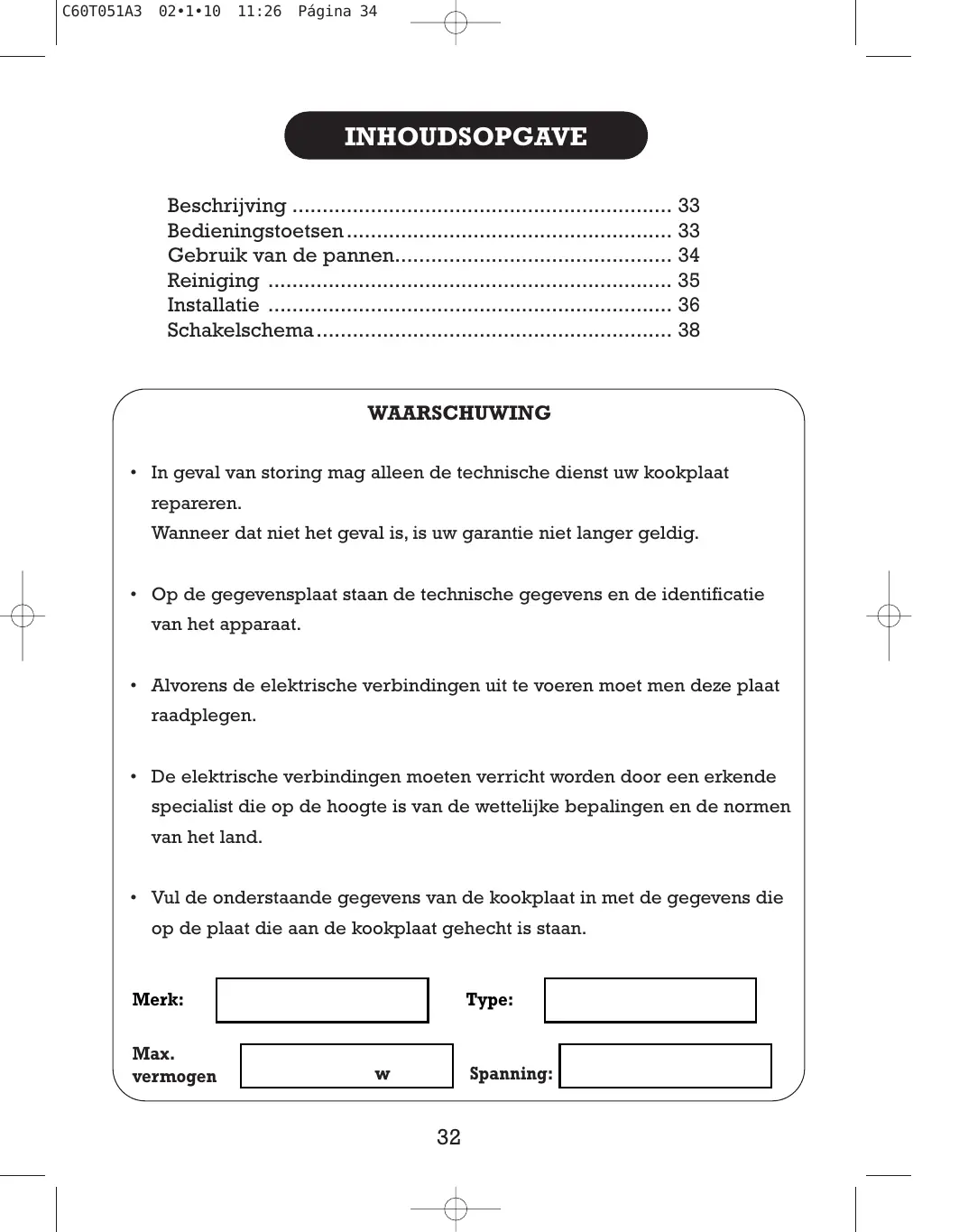

• C60T051A3 02•1•10 11:26 Página 34 INHOUDSOPGAVE Beschrijving p. 33
• Bedieningstoetsen p. 33
• Gebruik van de pannen p. 34
• Reiniging p. 35
• Installatie p. 36
• Schakelschema WAARSCHUWING p. 38

• In geval van storing mag alleen de technische dienst uw kookplaat repareren. Wanneer dat niet het geval is, is uw garantie niet langer geldig.
• Op de gegevensplaat staan de technische gegevens en de identificatie van het apparaat.
• Alvorens de elektrische verbindingen uit te voeren moet men deze plaat raadplegen.
• De elektrische verbindingen moeten verricht worden door een erkende specialist die op de hoogte is van de wettelijke bepalingen en de normen van het land.
• Vul de onderstaande gegevens van de kookplaat in met de gegevens die op de plaat die aan de kookplaat gehecht is staan. Merk: Max. vermogen Type:

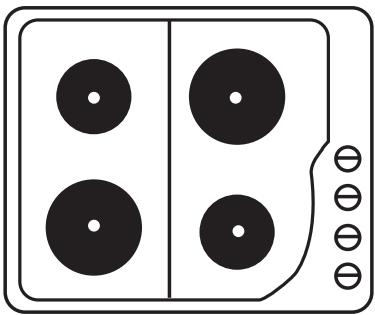

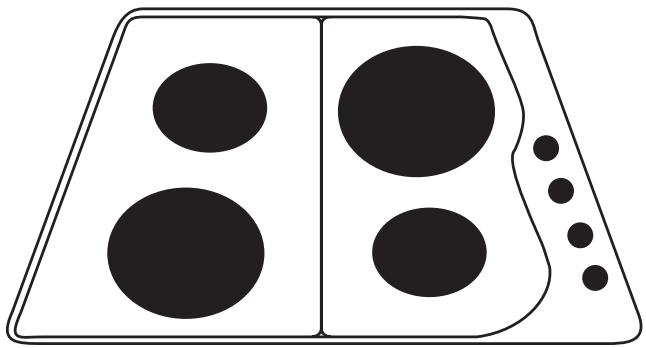

Verzeker U ervan dat knop die u gaat gebruiken daadwerkelijk overeenstemt met de gaspit die u wilt gaan gebruiken. ELECTRISCHE KOOKPLATEN De electrische kookzones hebben 6 posities met verschillende vermogens. In tabel 2 worden deze weergegeven. Om deze aan te zetten kunt u de knop naar links of naar rechts draaien, net wat u wilt.

ELEKTRISCHE KOOKPLATEN U moet er goed op letten dat de doorsnede van de pan gelijk is aan de doorsnede van de kookplaat die u gaat gebruiken. U moet de kookplaat nooit aanzetten wanneer er geen pan op staat. De bodem van de pan moet vlak en droog zijn.

2000 W C60T051A3 02•1•10 11:26 Página 37 REINIGING BELANGRIJK: Sluit eerst de stroomtoevoer van het apparaat af. Indien uw kookplaat van roestvrij staal is, zijn er speciale schoonmaakmiddelen te koop. Na reiniging van de kookplaat moet u die goed met ruim water afspoelen en afdrogen met een zachte doek. Indien de kookplaat geëmailleerd is, dan kan die het best gereinigd worden met zeepwater. In geen geval mogen er bijtende middelen of schuursponsen gebruikt worden. Verwijder aanslag met azijn, citroen en zure stoffen in het algemeen. Reinig de elektrische kookplaten met water en zeep. Daarna moet u de plaat lichtelijk opwarmen en er met krantenpapier overheen wrijven.

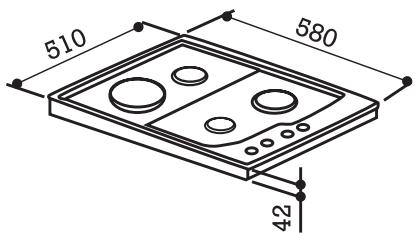

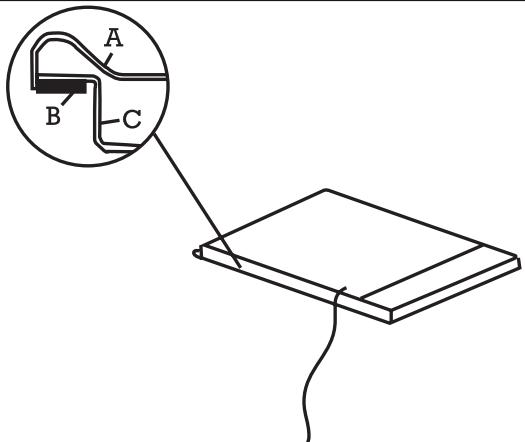

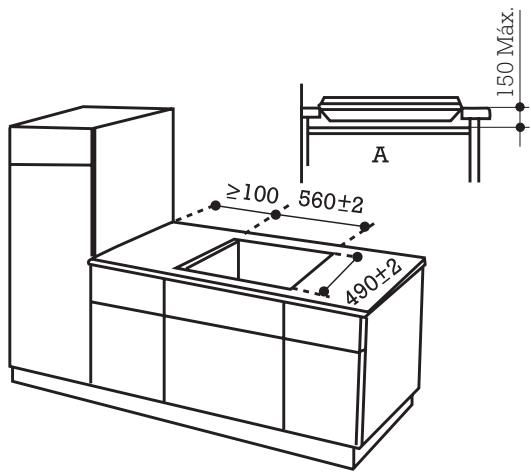

WATER+ZEEP MEETAL ZAND C60T051A3 02•1•10 11:26 Página 38 INSTALLATIE Alvorens over te gaan tot de installatie, verzoeken wij u goed te controleren of de maten van het apparaat overeenkomen met die van de opening waarin dat geplaatst zal worden. 150 Máx. Breng daarna overeenkomstig de instructies een opening aan in het keukenmeubilair. Apparaat van het soort "X" voor de beschermingsgraad tegen brandgevaar. OPMERKING: Volgens de normgeving is menverplicht in het keukenmeubilair een afdekplaat "A" aan te brengen zodat men aan de binnenkant van het keukenmeubilair niet in contact kan komen met de kookplaat, dit vanwege de hoge temperaturen die daar kunnen ontstaan. Deze dekplaten worden aangebracht nadat de kookplaat in het keukenmeubilair is geplaatst. Plaats de plaat ondersteboven op een tafel. en verwijder het plakstrippen en breng dan de luchtdichte afsluitstrip rond de kookplaat aan. A: WERKTAFEL B: AFSLUITSTRIP

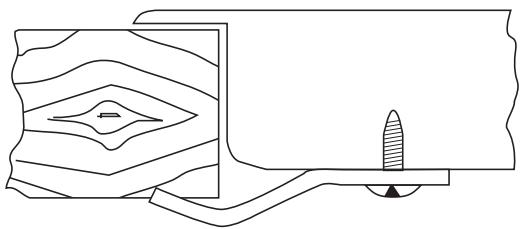

C60T051A3 02•1•10 11:26 Página 39 INSTALLATIE Plaats daarna de kookplaat in de opening van het keukenmeubilair, en druk die stevig aan zodat de luchtdichte afsluiting hermetisch vast komt te zitten. Breng de vier klemmen aan de onderkant van de kookplaat aan en schroef die vast in de vier hoeken van de opening. (Klemmen en schroeven bijgeleverd in de zak met accessoires).

• C60T051A3 02•1•10 11:26 Página 40 SCHAKELSCHEMA De kookplaat wordt met voedingskabel geleverd. Indien de voedingskabel beschadigd is moet die om gevaren te wermijden door de fabrikant, de klantenservice of door bevoegd personeel vervangen worden. Wanneer de spanning op de plaats waar de kookplaat geïnstalleerd moet worden niet 220 p. 240
• V~ is, moet de kabel verwijderd worden en de verbinding tot stand gebracht worden volgens de bijgeleverde tabellen. (De kabel moet temperaturen van 120 ºC kunnen verdragen). De kookplaat moet op het lichtnet worden aangesloten overeenkomstig de publicatie CEE 7 of door een ominpolaire aansluiting waarbij de contacten tenminste 3 mm van elkaar gescheiden zijn. Totale vermogen Kookplaat: 60 cm, 6,3 kW Driefasig ∆ KOOKPLAAT 60 cms Spanning 220 p. 240
• V~ nominale int. per fase Bescherming Spanning 27,5 A 32 A 220 p. 240
• V~ nominale int. per fase Bescherming Spanning 11 A 12 A 380 p. 400
• V~ nominale Bescherming int. per fase 14 A 16 A Driefasig ∆ KOOKPLAAT 60 cms Spanning 380 V~ nominale Bescherming int. per fase 16 A 20 A Dit apparaat voldoet aan de Europese richtlijnen 73/23/EEG en 89/336/EEG p. 400
